Как проверить искру на автомобиле: находим неисправность и устраняем ее

Parisien › Блог › 87. Нет искры с катушки зажигания — возможные причины:

Ситуацию, при которой не с первого раза заводится, или вообще не заводится двигатель трудно назвать приятной. Опытные автомобилисты знают, что к частичному, и часто даже полному сбою в работе двигателя автомобиля приводит любая неисправность системы зажигания.

Итак, если ваша машина не заводится причины:

— на катушку зажигания не поступают сигналы тока;— в карбюратор не доходит топливо;— ток с катушки зажигания не попадает в трамблер;— причина нет искры с катушки зажигания;— между электродами свечи не проходит искра;— в камеру сгорания не попадает топливная жидкость;— сломался распределитель зажигания.

Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен

Уделите внимание катушке зажигания

Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.

Неисправности катушки зажигания выражаются такими действиями автомобиля:

— снижение интенсивности работы двигателя;— проблемы в запускании двигателя;— резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля;— увеличение затрат топлива.

Как проверить катушку зажигания.

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения

Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину

Если не получилось, значит, придется проверить систему зажигания более тщательно.

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки, то она неисправна.

Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания.Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом.Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания.Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.

Пропала искра на свечах зажигания

Отсутствие искры на свечах зажигания – одна из двух базовых неисправностей, чаще всего встречающихся на автомобилях (вторая – нет подачи топлива в двигатель). Исчезновение искры или слабая искра на свечах зажигания свидетельствуют о проблемах в системе зажигания. Либо в цепи высокого напряжения, либо низкого.

При этом двигатель автомобиля не запустится вовсе (как холодный, так и горячий), или будет запускаться и глохнуть (если искра есть, но слабая). Рассмотрим основные причины пропажи искры на карбюраторных двигателях автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 с контактной и бесконтактной системами зажигания.

Перед поиском неисправности необходимо более конкретно определить виновника пропажи искры и провести визуальный осмотр высоковольтных проводов, катушки зажигания и трамблера. Банально соскочивший центральный бронепровод с крышки трамблера, неплотно посаженный разъем или окислившаяся (отвалившаяся) клемма на катушке зажигания приведут к исчезновению искры.

После чего снимаем центральный высоковольтный провод, вставляем в его наконечник исправную свечу и кладем ее на двигатель (чтобы был контакт с «массой»). Пока помощник крутит двигатель стартером нужно визуально убедиться в отсутствии, либо наличии искры на свече зажигания. Искра появилась – неисправны сами свечи, высоковольтные провода или распределитель зажигания в трамблере. Искры как не было, так и нет – проблемы с коммутатором, датчиком Холла, катушкой зажигания.

— Отказала катушка зажигания

Проверяем катушку зажигания. У катушки зажигания обычно проверяют сопротивление обмоток и сопротивление изоляции при помощи тестера. Для маслонаполненных катушек (27.3705) и сухих (3122.3707) сопротивление несколько различается. Подробнее: «Проверка катушки зажигания». При отсутствии специального прибора для проверки применяем метод замены — своей катушки, на другую, заведомо исправную.

Проверка первичной обмотки катушки зажигания

— Неисправен коммутатор

Проверяется осциллографом. Так как не у каждого он есть, применяем метод замены – вместо своего коммутатора устанавливаем заведомо исправный. Весьма приблизительно можно оценить работоспособность коммутатора по показаниям вольтметра после включения зажигания (см. «Проверка коммутатора»).

— Неисправен датчик Холла

Проверяется вольтметром по специальной схеме подключения (см. «Проверка датчика Холла»). Если вольтметра нет, применяем метод замены.

Датчик Холла, проверка

— Обрыв в цепи низкого напряжения

По схеме просматриваем провода входящие в систему зажигания, при необходимости «прозваниваем» на предмет обнаружения «обрыва». См. «Схема бесконтактной системы зажигания».

В контактной системе зажигания список неисправностей приводящих к исчезновению искры следующий

Пропала искра на оке что может быть

цена 5000р (нормальный ТОРГ!!)

89636851666″ title=»продаю 4 колеса с резиной! штамповки r14 резина TRAYAL 185 65 r14 липучка откатала 1 сезон состояние норм отбалансированы все 4 колеса

цена 5000р (нормальный ТОРГ!!)

89636851666″> Купи — продай Оку

все это чушь у меня ока и при всём желании на стоковом двигле 33. Кирюха

ОН еще и целится специально сука Irisha

2013 Морко О|о ь Контакты

Как известно для работы двигателя необходимы два условия: наличие топлива и искры, для его воспламенения. В случаях, когда пропадает искра запуск силовой установки становится невозможным.

Это относится к ситуации, когда искра пропадает полностью, но искры может не быть и на отдельных цилиндрах, когда двигатель начинает троить, наблюдается нестабильный запуск, снижение динамики и мощности на фоне увеличения расхода топлива.

Ситуации различны, как и пути поиска неисправности.

9 причин почему искра отсутствует полностью:

Свечи зажигания

Электроды свечи могут покрыться масляным налетом, появиться нагар, иногда полностью закрывающий зазор между электродами, может произойти пробой изолятора, выгорание электродов и свеча выходит из строя.

Катушка зажигания

В катушке зажигания может быть межвитковое замыкание или же обрыв обмотки.

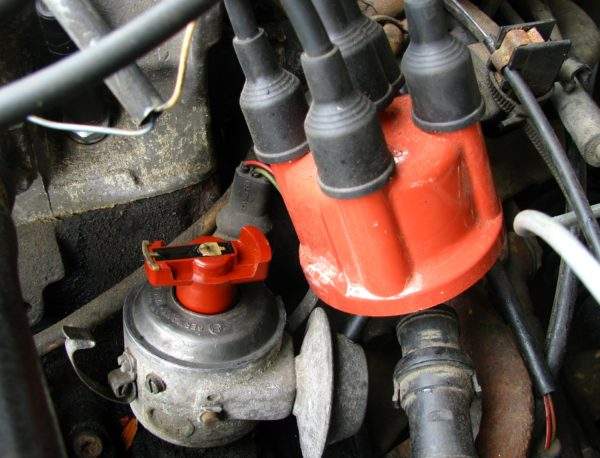

Трамблер распределитель

В трамблере могут быть неисправны контакты, датчик Холла, пробит бегунок или наличие трещины в крышке.

Замок зажигания

В замке зажигания может быть неисправна контактная группа (подгорание контактов, выплавлениепластикового выступа управляющего коммутацией контактов.

Высоковольтные провода

Проблема в проводах может быть выражена в их растрескивании, обгорании внутренней жилы и пробое внешней изоляции.

Датчик Холла

В бесконтактной системе зажигания за прерывание искры отвечает датчик Холла, отказы которого часто вызваны отпусканием болтов его крепления, либо пробоем самого датчика.

Датчик коленчатого вала

При отказе ДКВ или плохом контакте в соединении с датчиком, двигатель не запустится даже при наличии искры в системе зажигания. Необходимо проверить соединение или заменить датчик.

ЭБУ

При сбое в электронном блоке управления двигателем также может отсутствовать искра и необходимо провести компьютерную диагностику блока.

Масса двигателя

Провод массы – плохой контакт или обрыв соединительного провода.

Порядок проверки системы зажигания

Для того, чтобы понять в каком порядке необходимо начинать проверку системы, кратко напомним, как она работает.

Схема работы классической системы зажигания

При повороте ключа в положение «зажигание» питание через дополнительное реле замка подается на один из выводов низковольтной первичной обмотки катушки зажигания. Катушка имеет два низковольтных вывода, со второго вывода катушка, посредством провода соединяется с выводом трамблера.

Что делать, если нет искры?

Если искры нет — проверьте наличие «плюса» клемме катушки, когда ключ зажигания включен. Это можно сделать с помощью мультиметра, переведя его на измерение постоянного напряжения (DC).

Если напряжение есть — проблема связана со схемой запуска катушки (датчик положения коленвала, модуль зажигания, провода и т. п.).

Если на катушке нет напряжения — проблема в схеме питания (ключ зажигания, провода, соединения).

Если на катушку подается напряжение, проблема может быть в плохом выходном проводе высокого напряжения от катушки к распределителю, микротрещинах на крышке катушки, трещинах или углеродных дорожках внутри крышки распределителя или на бегунке.

Использование сканера

Если у вас есть диагностический прибор, подключите его к диагностическому разъему автомобиля и смотрите сигнал оборотов при запуске двигателя. Нет сигнала? Проблема заключается в плохой работе сигнального датчика распределителя зажигания (на двигателях с трамблёром), неисправности приводного механизма распределителя (обычно для пластиковых передач), неисправности ДПКВ (на двигателях без распределителя), неисправности проводки (обрыв, короткое замыкание, окисление контактов).

Если загорается Check Engine, используйте диагностический сканер для считывания кодов неисправностей, связанных с зажиганием. Любые коды, относящиеся к катушке (P0351 − P0358), потребуют проверки катушки. Коды пропусков зажигания говорят о том, что нужно проверить свечи зажигания и/или их провода.

Проверка катушки зажигания

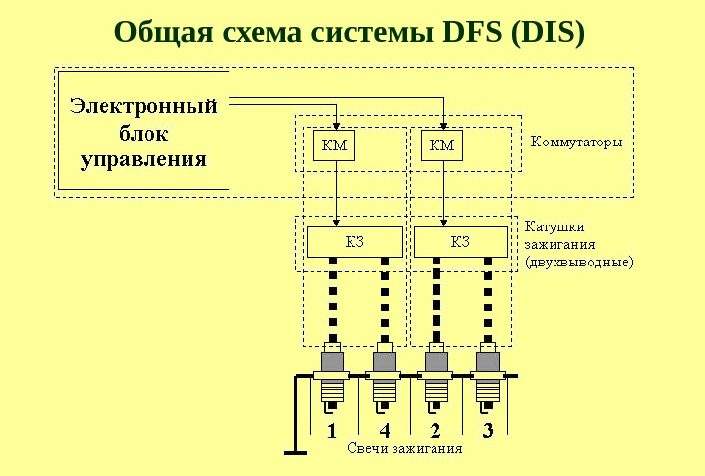

Катушки зажигания в системах зажигания DIS (Distributorless Ignition System — система зажигания без распределителя) функционируют так же, как и в обычных системах зажигания, поэтому испытания по существу такие же.

Но симптомы, вызванные слабой или неисправной катушкой, будут ограничиваться одним или двумя цилиндрами в системе зажигания DIS, а не всеми цилиндрами в двигателе с распределителем и одной катушкой.

Большинство проблем с запуском DIS вызваны плохим датчиком положения коленчатого вала.
Многие системы DIS используют «холостую искру», когда одна катушка зажигает две свечи, которые расположены друг напротив друга в порядке зажигания. В других, в том числе в новых системах с катушкой на проводе зажигания, для каждой свечи предусмотрена отдельная катушка.

Отдельные катушки DIS тестируются по существу так же, как и с эпоксидным заполнением (квадратного типа). Сначала отсоедините все провода. Установите мультиметр в режим измерения сопротивления в самый нижний диапазон. Подключите прибор к первичным клеммам катушки зажигания и сравните сопротивление первичной обмотки с данными в спецификации (обычно менее 2 Ом).

Затем подключите мультиметр к вторичной обмотке и сравните показания с паспортными данными (обычно 6000–30 000 Ом). Если показания выходят за пределы указанного диапазона, катушка неисправна и требует замены.

Если измерение вторичного сопротивления катушки DIS затруднено из-за расположения, попробуйте отсоединить провода от свечей зажигания и измерить вторичное сопротивление через штекера проводов, а не через клеммы катушек. Просто не забудьте добавить к полученным показаниям максимум 8000 Ом сопротивления проводов.

Выявление проблем и поломок данной системы

Итак, система зажигания в автомобиле ЗИЛ 130, как и любой механизм, пусть даже на такой грозной, и казалось бы, вечной машине, может ломаться. Но для того, чтобы понять, что именно вышло из строя и как это починить, необходимо знать какие бывают неисправности, об этом и поговорим.

Основными и самыми простейшими признаками того, что с системой зажигания что-то не так, являются следующие:

Двигатель запускается с трудом или не с первого раза. Столкнувшийся с данной проблемой сразу определит ее, ведь машина будет тяжело заводиться, а также издавать характерные звуки при повороте ключа зажигания.
Потеря оборотов при работе двигателя на холостом ходу. Тут стоит присматриваться к датчикам на панели, если обороты плавают с разбегом более чем в 500 об/м, стоит срочно бить тревогу.
Снижение динамики и просадка в мощности двигателя. Этот фактор определяется при разгоне, бывалый водитель сразу заметить, когда его машина станет хуже разгоняться.
Увеличившийся расход топлива. Чтобы обнаружить этот признак, следует знать сколько горючего потребляет ваша машина в разных скоростных режимах и следить за тем, как часто вы стали посещать заправки.

Если вы заметили хотя бы один из перечисленных выше пунктов, стоит заглянуть под капот и проверить, в порядке ли система зажигания вашего ЗИЛ 130, а для этого стоит знать куда смотреть, что делать и каких правил безопасности придерживаться.

Проверка прохождения тока

Первым шагом будет осуществляться проверка выработки искры в свечах вашего ЗИЛ 130, так как возможно, разряд банально не доходит до нужного места. Самым простым решением для этого будет подключение новой свечи к проводу высокого напряжения и попытка завести двигатель. Для этого вам понадобится помощник, ведь вы должны визуально определить, образуется ли разряд на контактах свечи. Если электрический заряд не пришел, проверьте все соединения и стыки проводов на наличие коррозийных образований, излишков влаги и посадку контактов, ведь именно такие мелочи чаще всего становятся причиной поломки.

Шаг 4: Проверьте компрессию двигателя

Если проверив искру на поступление кислорода и подачу топлива, вы не установили причину запуска двигателя, пришло время проверить степень сжатия в силовом агрегате. Дело в том, что для воспламенения топлива трех выше указанных компонентов не достаточно. Четвертая составляющая для успешного запуска двигателя это достаточная степень сжатия внутри силового агрегата.

Простой способ проверить компрессию, это приобрести или взять в аренду компрессометр. Этот прибор устанавливается с помощью шланга в то место, где устанавливается свеча зажигания (смотрите фото). Во время теста желательно отключить реле бензонасоса и катушку зажигания. Ваша задача сделать замер компрессии в камере сгорания двигателя. Установив шланг с компрессометром в свечное отверстие, необходимо повернуть ключ зажигания. Как правило, компрессия должна быть не менее 9,5 атмосфер для бензиновых двигателей. У компрессия гораздо больше из-за особенностей воспламенения топлива (не менее 28 атмосфер).

Для более точной диагностики состояния двигателя необходимо проверить компрессию в каждом цилиндре двигателя.
Для этого откручивая по очереди каждую свечку зажигания, замеряйте компрессометром степень сжатия в каждой цилиндре. Помните, что важны равномерные значения степени сжатия в каждом цилиндре мотора. Разница степени сжатия между цилиндрами не должна быть более 0,5-0,9 атмосфер. Если между двумя цилиндрами разница в давление превышает 0,9 атмосфер, то это должно послужить для вас серьезным основанием для более детальной диагностики двигателя.

На вы можете увидеть, как мы мерили компрессию в БМВ 325Ci. В результате теста степени сжатия мы установили, что компрессия в каждом цилиндре составляет 12,5 атмосфер. В итоге мы вычеркнули из списка возможных неисправностей, которые привели к отказу запуска двигателя, проблемы со сжатием.

Примечание. На некоторых автомобилях получить доступ к свечкам зажигания проблематично, что в итоге может стать препятствием для замера компрессии.

У вас нет возможности купить или взять в аренду компрессометр?
Не беда. Есть старый дедовский способ, с помощью которого можно узнать, соответствует ли степень сжатия в двигателе в установленной норме. Для этого выверните свечу зажигания и прислоните в отверстие палец. Попросите кого-нибудь повернуть ключ в зажигании. Если во время подобного теста вы не можете удержать палец на месте, то двигатель имеет нормальную степень сжатия. Если вы без проблем удерживаете палец на резьбовом соединении свечного гнезда, то, скорее всего, в вашем моторе проблемы с поршневой системой

Как проверить силу искры на модуле зажигания

Большинство автовладельцев понимают, что в случае, когда «движок» начинает троить или плохо заводиться, проблема часто заключается в отсутствии искры. Поэтому проверка искры на инжекторе – эта такая манипуляция, которая не должна вызывать какого-либо затруднения у водителя, которому часто приходится сталкиваться с необходимостью ремонта в полевых условиях. Естественно, при себе следует всегда иметь набор из нескольких новых, или просто исправных свечей.

Поскольку отсутствие искры является наиболее частой причиной троения или трудного пуска мотора, а также неустойчивой его работы на холостом ходу, проверка искры на свечах проводится автомобилистами в первую очередь. Чтобы не выворачивать сразу все свечи, можно проверять их поодиночке – извлекая одну за одной с ГБЦ, одевая на них колпаки с проводом от катушки и заземляя каждую свечу на массу. Вращение стартера должно вызывать образование хорошей и яркой искры. При ее отсутствии можно заменить провод (желательно возить с собой запасной) или использовать тот, который заведомо является рабочим.

Снимая высоковольтные провода с модуля, имеет смысл предварительно их пронумеровать – это позволит избежать путаницы в дальнейшем. Проблемы, вызванные свечой или проводами таким образом становятся очевидными. Если же искра на свече так и не появилась, проблема кроется в самом модуле. Для того, чтобы точно определить это, поможет метод «подмены» – рабочий модуль можно на время «позаимствовать» с другого авто этой же модели. Если замена устраняет проблему, можно смело отправляться в автомагазин за новым.

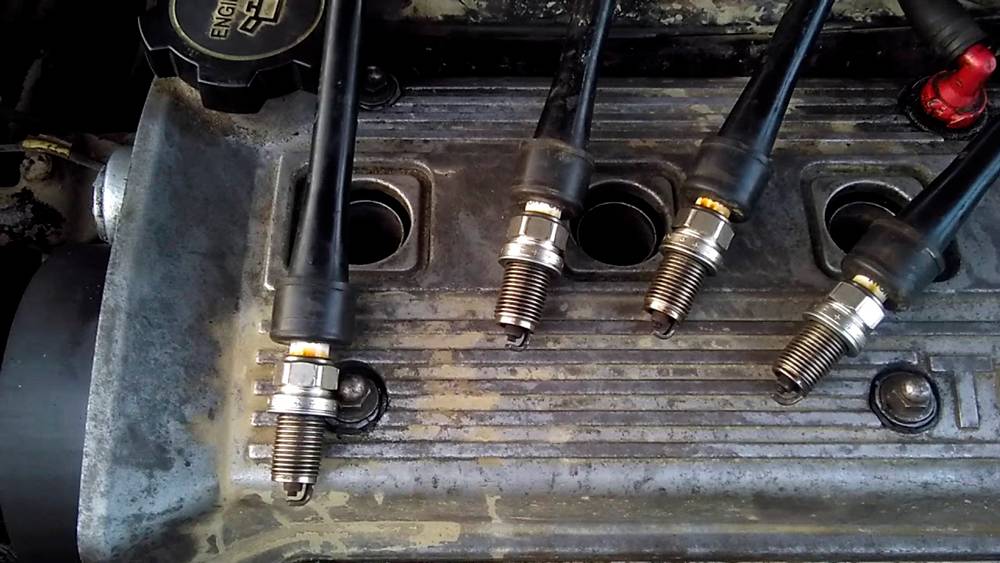

Как проверить свечи зажигания самому

Проверить наличие искры и, вообще работоспособность, можно несколькими способами:

Завести двигатель и поочередно выдергивать высоковольные провода от свечей. Если свеча не работает, то звук и вибрация ДВС не изменятся. А, если отсоединить провод от работающей свечи, то сразу почувствуются изменения в работе мотора.
Заглушить двигатель. Открутить свечу, положить резьбой на корпус, например, на клапанную крышку, и, второй человек поворачивает ключ зажигания. Тому, кто держит свечу, лучше держать ее в резиновых перчатках или вообще отпустить. Его задача смотреть, есть ли искра, и какая она.
Спецустройство для проверки свечей — пистолет. В пистолет вставляется свеча и определяется есть или нет искры.
Самодельное устройство для проверки свечей — пьезозажигалка с проводом. Провод от модуля пьезозажигалки соединить со снятой свечой и сам блок пьезозажигалки положить на «массу», после чего нажать на кнопку на блоке.
Есть еще способ проверки давлением. Но, зачем использовать разного рода усложненные способы, когда первые два метода проверки свечей зажигания самые эффективные.

Как проверить искру

Время от времени приходится проверять работоспособность свечей, чтобы выяснить некоторые причины нестабильной работы. Есть 3 способа проверки искр свечей зажигания:

Проверяем на массу.
Проверяем электронным измерительным инструментом (мультиметром).
Ручной механический армейский способ проверки искры. Суть метода в том, чтобы сделать зазор на 4 мм. Если искра бьет точно по середине, то это отлично работающая свеча. Если при таком зазоре искра бьет в бок, то это уже плохо работающая свеча.

перебои на холостых оборотах;
троение ДВС;
подергивание во время движения;
увеличился расход топлива.

Почему нет искры, причины:

залило свечи;
пробитые высоковольтные провода;
нарушен контакт;
датчик коленвала вышел из строя;
модуль зажигания вышел из строя;
катушка зажигания (бобина) вышла из строя;
коммутатор вышел из строя;
неисправный трамблер;
ресурс эксплуатации закончился (обычно ресурс до 50 тысяч км пробега);
большие слои сажи на электродах свечей (из-за некачественного топлива и пересоса);
наличие масла на электродах (избыток масла и изношены кольца);
лаковые и шлаковые отложения на электродах (из-за различных присадок в маслах и топливе);
расплавленные свечи;
механическое повреждение составной свечи;
контакт «массы» плохой;
электронный блок управления (ЭБУ) работает с ошибками.

Виды систем зажигания

С тем, какие функции должна выполнять система зажигания мы уже разобрались, однако стоит знать, что существует несколько видов данной системы, а именно 3:

Контактная – устаревший вид системы, который сейчас довольно редко встречается в автомобилях, характерен в основном для старых отечественных машин. В принцип работы этого вида заложено создание электрических импульсов при помощи контактного распределителя;
Бесконтактная – ее также называют транзисторной, а в основу ее работы положен такой прибор, как коммутатор (электромагнитный генератор электрических импульсов);
Электронная – это наиболее современная и дорогая система, использующаяся в новых автомобилях. Она в корне отличается о первых двух и представлена в виде сложного устройства отвечающего не только за момент зажигания, но и за другие не менее важные функции автомобиля.

Рассмотрим принцип работы и основные отличия данных систем более детально.

Контактная система зажигания

Это самый старый вид системы, который до сих пор довольно часто встречается на дорогах нашей страны, из-за большого количества машин старого образца. Этот тип имеет одно очень яркое преимущество – это надежность. Ввиду своей простоты, контактная система крайне редко выходит из строя или претерпевает какие-либо поломки. Но если такой узел сломается, подчинить его не составит никакого труда, ведь детали очень дешевы, да и сам ремонт не отличается особой дороговизной или сложностью.

Данная система состоит из следующих компонентов: аккумулятора, генератора тока, катушки и замка зажигания, свечей, прерывателя и распределителя тока, а также конденсатора. Работает этот механизм просто, система зажигания получает напряжение от генератора и когда такт сжатия цилиндра подходит к концу, на контактах свечи образуется искра, которая позволяет топливу воспламениться.

Нет искры на инжекторном двигателе или моторе с карбюратором как проверить

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д

Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Полное отсутствие искрообразования указывает на возможные неполадки контроллера, модуля зажигания, неисправности катушки или центрального провода. Начинать диагностику следует с проверки предохранителей. Затем следует оценить состояние контакта «массы», а также проверить высоковольтные провода.

Если искры нет на катушке зажигания, тогда следует продиагностировать работоспособность провода высокого напряжения. Указанный провод должен быть проверен на целостность изоляции, не иметь пробоев, обгорелых участков и т.п. Обнаружение любых дефектов является основанием для его замены.

Также в процессе диагностики системы зажигания следует осмотреть свечи. Делать это нужно в том случае, если электричество доходит до свечей. На карбюраторных авто достаточно снять свечной провод, после чего приблизить его к металлической поверхности (например, кузов авто) на половину сантиметра. Затем нужно покрутить стартером и убедиться в наличии или отсутствии пробегающей искры между проводом и металлической поверхностью. Сама искра также должна иметь определенную интенсивность, быть белого цвета с легким синеватым оттенком. В случае если не замечены отклонения, тогда свечи рабочие. Причиной того, что нет искры на свече, может оказаться катушка зажигания.

Если же замечены проблемы со свечами, тогда обратить внимание нужно на контакты свечей. Указанные контакты не должны иметь загрязнений

Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания

Отсутствие такой возможности укажет на необходимость очистки контактов

Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания. Отсутствие такой возможности укажет на необходимость очистки контактов.

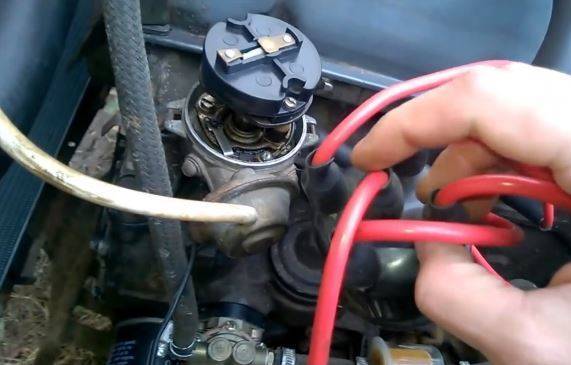

Как проверить искру на катушке зажигания

Катушка зажигания не относится к тем агрегатам, которые постоянно ломаются и доставляют иные неприятности, но в ряде случаев проблемы все же отмечаются. Наиболее часто причиной проблем становится повреждение обмотки. Последующий за этим пробой слоя изоляции приводит к короткому замыканию. Катушка может повреждаться также в результате перегрузок, вызванных неисправными свечами зажигания, или дефектами в самих высоковольтных проводах.

Перед тем, как проверить искру на катушке зажигания, желательно загнать автомобиль в сухой гараж. Вся работа может быть выполнена самостоятельно, без использования специальных приборов. Алгоритм такой проверки стандартен.

После очистки крышки трамблера от грязи она снимается. Поворотом коленвала на двигателе необходимо добиться замыкания контактов распределителя. После включения зажигания высоковольтный провод, отходящий от трамблера, подносится к массе транспортного средства

Особое внимание следует уделить расстоянию – оно должно составлять 5 мм. Для точности проводимой проверки катушки, время от времени потребуется в ручном режиме размыкать контакты трамблера

Об исправности катушки можно говорить, если появляется яркая искра голубого цвета. Если же она слабая, неуверенная, появляется лишь периодически или совсем отсутствует, катушка подлежит замене, поскольку ее ремонт, как правило, просто невозможен

При установке новой, следует точно соблюдать полярность, в противном случае новая катушка также выйдет из строя. На специализированных СТО проверка катушек осуществляется на специальном стенде, позволяющем тестировать работоспособность устройства в различных режимах работы. Очень простой способ быстрой проверки показан на видео:

Watch this video on YouTube

Катушка зажигания: как понять, что в ней нет искры?

Прежде чем начать разбираться в этом вопросе, важно точно понять, что вообще представляет собой данный узел. В принципе основное его предназначение заключается в преобразовании тока из низкого в высокое напряжение. Ну а если данный элемент имеет какие-либо неполадки, то запустить транспортное средство будет невозможно

Однако и у этого механизма, при наличии нарушений, есть свои характерные симптомы. Распознать, что в катушке нет искры можно по таким признакам:

Ну а если данный элемент имеет какие-либо неполадки, то запустить транспортное средство будет невозможно. Однако и у этого механизма, при наличии нарушений, есть свои характерные симптомы. Распознать, что в катушке нет искры можно по таким признакам:

Произошло снижение мощности мотора;
Появились проблемы с запуском;
Резко вырос расход топлива;
Периодически возникают перебои на холостом ходу.

Если автомобилист определился с проблемой, и она оказалась связанной именно с катушкой, то далее следует приступать к ремонту. Такую проблему вполне возможно решить самостоятельно, не прибегая к помощи специалистов сервисного центра. Для начала водителю необходимо осмотреть элемент на наличие всевозможных нарушений. Далее, если на катушке будет обнаружена, к примеру, грязь, ее нужно будет удалить сухой тряпкой

Также очень важно при этом обратить внимание на саму проводку. На ней не должно быть скоплений влаги и различных обрывов

Подробнее о проверки катушки зажигания на работоспособность будет изложено в этом видеоролике:

Watch this video on YouTube

Как убедиться что действительно нет искры

Чтобы убедиться есть искра на бензопиле или нет, нужно выполнить простой порядок действий:

Снимается верхняя крышка на корпусе.
Аккуратно, с захватом под самый низ, чтобы не оторвать свечной провод, со свечи снимается колпак.
Торцовым ключом на 19, входящим в комплект, свеча откручивается против часовой стрелки.
Колпак одевается на место, на свечу.
Резьбу или гайку свечи «замыкают на массу», то есть прижимают к металлической головке цилиндра. Чтобы обеспечить уверенный контакт, свечу прижимают к цилиндру электрическими пассатижами, отверткой с изолированными ручками или рукой в диэлектрических перчатках. Голой рукой этого делать не следует. При пробое колпака можно получить болезненный удар высоковольтного разряда (до 40 000 В при слабой силе тока до 80 миллиампер).

Бензопилу ставят на землю, прижимают ногой к земле и слегка тянут шнур стартера. В это время будет видно, есть искра или нет.

Почему искра может отсутствовать?

Перечень ситуаций, по которым может отсутствовать искра в автомобильных свечах, очень велик, на это повлиять может всё что угодно. Попытаемся выделить наиболее часто появляющиеся причины на моделях 2109, 2114, 2110, 2106 автоконцерна ВАЗ:

слабый заряд АКБ;
проблема во ВВ-проводах;
присутствуют неполадки в катушке зажигания;
проблемы с цепью низких напряжений;
проблемы с распределителем зажигания.

Также внимание надо обратить на то, какого качества контакты и электрические узлы. Контакты, конечно, можно проверить довольно легко, подёргав их немного пальцами рук. Кроме этого, желательно осмотреть все элементы системы зажигания

Если на них присутствует грязь, масло, вода — их надо тут же вытереть сухой тряпкой. После этого можно попробовать заводить автомобиль

Кроме этого, желательно осмотреть все элементы системы зажигания. Если на них присутствует грязь, масло, вода — их надо тут же вытереть сухой тряпкой. После этого можно попробовать заводить автомобиль.

Проверяем” катушку зажигания

Чтобы провести диагностику катушки, нужно достать основной провод из крышки распределителя. Далее, пробуем провернуть стартёр, дабы увидеть искру от провода.

Искра образовалась — это говорит об исправности катушки. Значит, проблема заключается в прерывателе.
При отсутствии искры неисправность искать надо в катушке зажигания.

Если было определено, что проблема заключается именно в катушке зажигания, то её придётся менять. В «немолодых» автомобилях ВАЗ, особенно 2109, 2106, 2114, 2110, это явление отнюдь не редкое.

Проверяем распределитель зажигания

Если есть вероятность того, что проблема заключается именно в прерывателе, то, чтобы произвести диагностику, нужно проводить осмотр его крышки с внутренней стороны:

Визуально крышка цела и не имеет признаков поломки — промыть, лучше бензином, и поставить на место.
Есть какие-то видимые признаки поломки или есть какие-либо трещины — требуется замена крышки.

Также нужно проверить на прерывателе центральный его контакт на наличие «зависаний». Это сделать легко: достаточно переместить его угольный наконечник.

Ещё одна проверка, которую можно и даже нужно произвести, — это проверка изоляции ротора прерывателя. Делается это так:

Сперва центральный ВВ-кабель располагается на расстоянии пяти — восьми миллиметров от электрода.
Далее, нужно замкнуть и разомкнуть несколько раз контакты. Это всё сделать надо при включённом зажигании.

Если в этом небольшом зазоре проскакивает хоть малейшая искра — это говорит о неисправности ротора. В подобных ситуациях он идёт под замену.

Проверяем цепь низкого напряжения

Для проведения диагностики подобной цепи можно воспользоваться контрольной лампой на 12 вольт мощностью до трёх ватт. Эту лампочку необходимо включить одним контактом на массу авто, другим — на клемму низкого напряжения. После манипуляций с подключением вручную замыкаются контакты прерывателя и включается зажигание. Если цепь исправна, то при замкнутых контактах лампочка тухнет, при разомкнутых — горит. Когда этого не происходит — нужно начинать поиск проблемы в обмотке катушки или в кабелях.

Если же лампа горит постоянно, то это указывает на один из видов неисправностей:

Контакты прерывателя сильно окислены.
Провод, ведущий от рычага к клемме прерывателя, оборван.
Провод, который соединяет корпус с подвижным диском, оборван.

Окисленные провода нужно очистить, после чего система заработает. В любом другом случае необходимо более углублённое вмешательство.
