Quadlock connector for car stereo installation and connection
Quadlock Car Radio ISO Adapter Quadlock Cable for Vauxhall Opel Astra H Corsa C Antara Combo Meriva Zafira for Vauxhall Agila Movano
From 2000 and onwards, manufacturers, such as BMW, Citroën, Ford, Mercedes Benz, Peugeot, Volkswagen, Rover, Audi, SEAT, Opel or Škoda have sometimes started using a 40-pin connector instead, called the Quadlock.
The Quadlock connector is a standard automotive connector used in car audio systems. The pins in the connector are labeled with numbers or letters, which correspond to the specific function of the wire.
It’s important to keep in mind that these functions may vary depending on the specific make and model of the vehicle, as well as the type of stereo being installed. Therefore, it’s always a good idea to consult the wiring diagram for your specific car and stereo to ensure that you are connecting the wires correctly. Some quadlock connectors also have different pin arrangements, some may have the pins in a different order, some may have missing pins or extra pins, so always check the wiring diagram for your specific car and stereo.
Using a wiring harness adapter can make the process of connecting the wires much easier, as it eliminates the need to match each wire individually and allows for a plug-and-play installation.
Quadlock connector

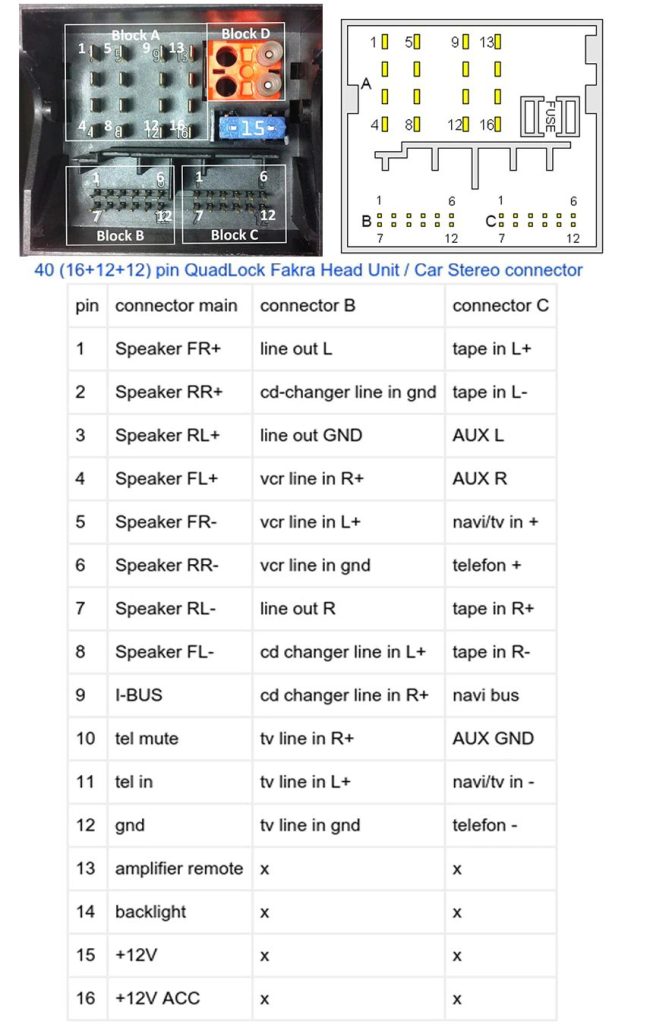

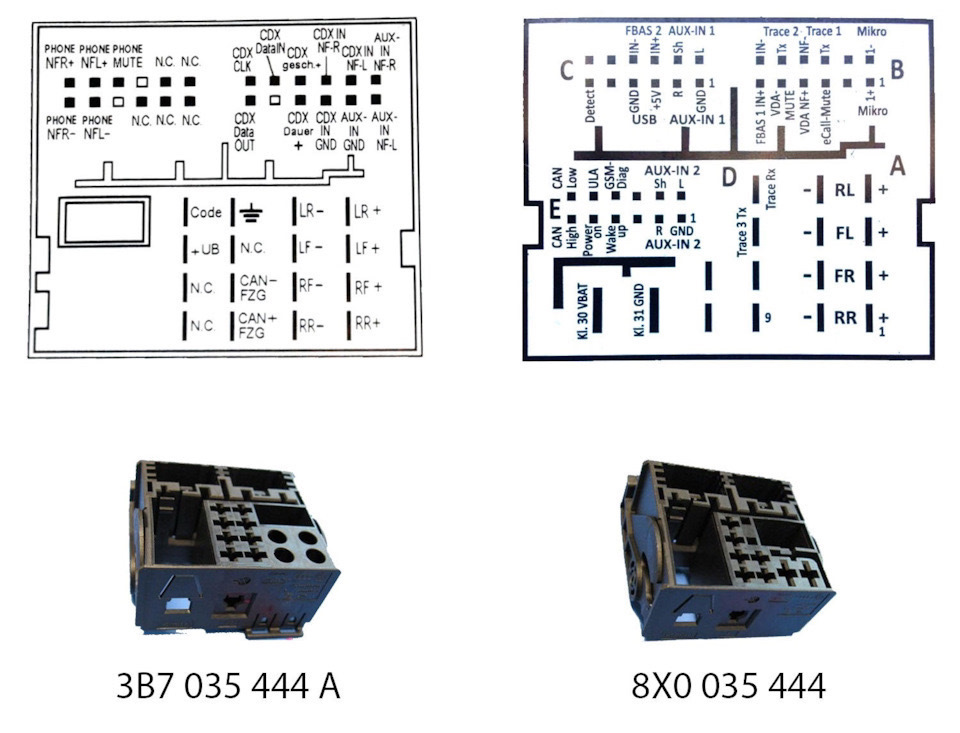

Quadlock connector Pin Out diagram
Quadloc Fakra Head unit car stereo connector
Несколько схем подключения

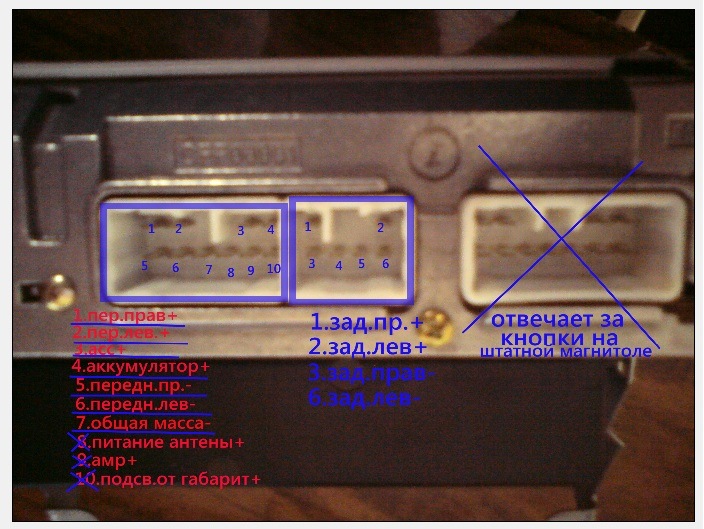

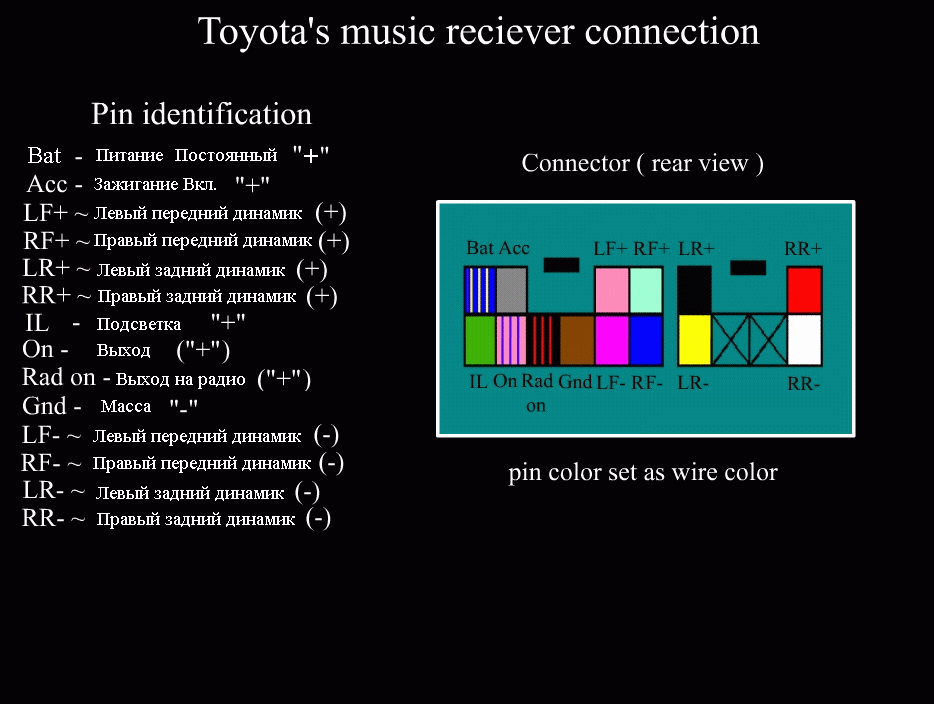

Распиновка разъемов toyota автомагнитол
Считается, что основной ошибкой при подключении автомагнитол Тойота является протягивание плюсового провода от прикуривателя
Это никоим образом не даст эффекта, так как упадет мощность головного аппарата в несколько раз (в этом несложно убедиться, если обратить внимание на мигающую подсветку во время работы аппарата на большой громкости). Помимо этого, подключение автомагнитол Тойота через прикуриватель не устранит звуковые искажения, которые начнут появляться заметно раньше
С другой стороны, в некоторых случаях и такой вариант может рассматриваться, как пригодный для осуществления. Идеальным вариантом подключения автомагнитол Тойота, впрочем как и всех остальных, является проведение основного питания от АКБ. Использовать желательно качественный провод (экономить на кабеле ни в коем случае не рекомендуется) и обязательно предохранитель, который надо поставить как можно ближе к аккумулятору.
Кроме этого, распиновка остальных проводов:
- Ч* – минусовой провод. Подключают, как правило, на кузов автомобиля, обеспечивая массу. Все же, рекомендуется специалистами соединить его с аккумулятором;
- С – провод, который отвечает за усилитель или активную антенну.
Помимо этого, автомагнитола еще наделена акустическими проводами (они идут на задние и передние динамики):
- Б, С-й – провода на фронтальную акустику;
- З, Ф – провода на тыловую акустику.
Подключение по схеме 1
Разъёмы для автомагнитол
- Провода питания соединяем между собой;
- Подключаем их к АКБ.
Данная схема хороша тем, что осуществить ее просто. С другой стороны, она подходит только для автомагнитол с небольшим потреблением электроэнергии. Если по данной схеме подключить мощный аппарат, то всего за 2-3 дня в режиме сна автомагнитола полностью разрядит аккумулятор.
Схема подключения 2
Вот эта схема подойдет для любой мощной автомагнитолы:
- Провода питания соединяем между собой;
- Подключаем их к АКБ;
- Ставим дополнительно кнопку (она отвечает за включение и отключение аппарата).
Такая схема подразумевает ручное управление магнитолой, зато не собьются ни за что настройки и аккумулятор не сядет за пару дней.
Схема подключения 3
Разъем для автомагнитолы
Индивидуальная схема, подразумевающая следующее:
- Основной провод питания (желтый) подключаем к 12 В;
- Дополнительный (красный) подключаем к габаритным огням (через реле, обмотка которого связывается с лампочкой пепельницы).
Данная схема дает следующие преимущества:
- Аппарат включается одновременно с «габаритками» автоматически;
- Водитель никогда не забудет отключить габаритные огни и свет фар;
- Во время остановки можно будет без включения зажигания слушать музыку;
- Если поменять обычные лампочки «габариток» на светодиодные, потребление электроэнергии будет очень низким.
Существует еще множество схем подключения автомагнитол Тойота, таких как подключение через ACC или через сигнализацию. Как правило, они не так распространены и подойдут не для всех. В частности, подключение через ACC (замок) неудобен тем, что без ключа в замке аппарат функционировать не будет.

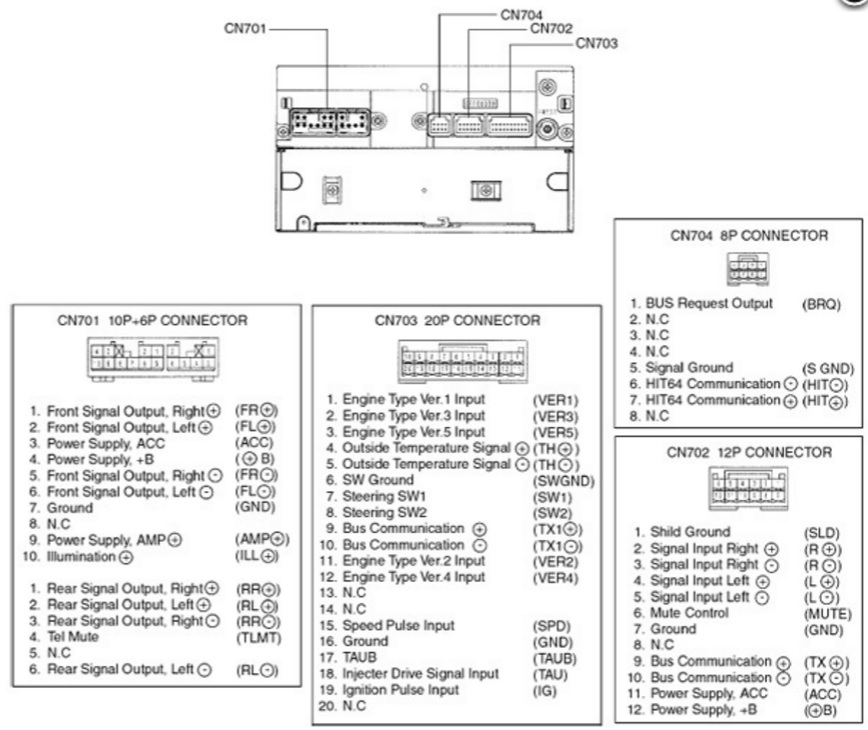

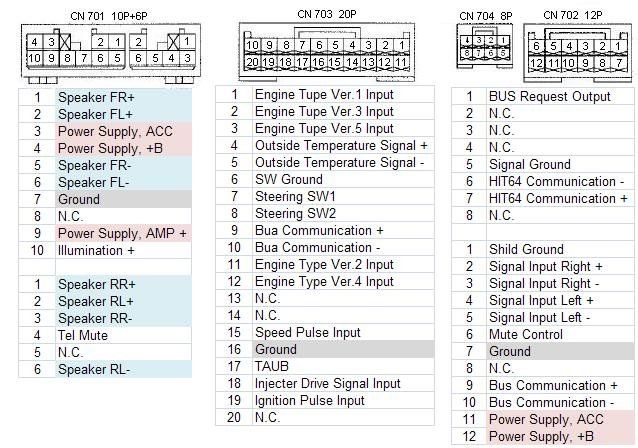

Распиновка магнитолы тойота королла 150
3 дня с гуглом и паяльником или аукс туда где он не распаян
Вот и дошли руки написать как спастись от постоянной перезаписи cd-rwшек. На штатной магнитоле с номером 53816 выводы аукса не распаяны на плате, также нет и кнопки активации этого самого аукса. Перерыл пол интернета и перепробовал кучу способов. Ни один из них не сработал. Я уже подумал забить и купить какой нибудь yator и не париться, но мой интерес взял верх. еще пару часов с гуглом и я нашел то что нужно было для старта. Кокой-то турецкий инженер сотворил это.
Это вывод процессора отвечающего за активацию функции AUX (Чтобы понять это мне пришлось найти схему похожего агрегата, что стоило еще пары часов жизни). Делаем перемычку вместо R692 (по схеме там нулевик), и процесс пошел. При нажатии на кнопку диск 2ды, активировался режим AUX.
Осталось найти вход. Благо на тот момент у меня уже была схема)))
Ищем на плате SAF7730HV/224, под ним с другой стороны и находятся наши заветные 3 контакта. Я припаялся к ним через 3 конденсатора 47nf. И аукс заработал.
Надеюсь кому-то это сохранит пару дней жизни.
P. P. S. Кондер с GNG лучше убрать, бас будет лучше.
Распиновка автомагнитолы Тойота
Распиновка автомагнитолы Тойота практически ничем не отличается от схемы подключения остальных автомагнитол. На автомагнитолы Тойота распиновка представляет собой схему, состоящую из двух рядов разъемов. В нашей статье будет рассказано, как подключать аппараты Тойота, что для этого нужно знать и как устанавливать автомагнитолы своими руками.
Toyota Land Cruiser (1990 – 1998) – electrical wiring diagram
Year of production: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998
Electrical wiring diagram
| Component | Location | |
| HEVY-DUTY | LIGHT DUTY | |
| ACCESSORY METER | 11-3 | 4-7 |
| AIR CONDITIONER, COOLER AND HEATER | 8-6 | 3-1 |
| BACK-UP LIGHT | 5-3 | 4-5 |
| CHARGING | 2-1 | 2-5 |
| CIGARETTE LIGHTER | 9-1 | 8-6 |
| CLOCK | 9-1 | 8-5 |
| COMBINATION METER | 3-4 | 3-5 |
| DOOR LOCK | 7-7 | 7-6 |
| EMISSION CONTROL (1FZ-F) | 11-6 | |
| EMISSION CONTROL (22R) | 2-7 | |
| ENGINE CONTROL (1FZ-FE) | 12-5 | |
| ENGINE CONTROL (22R-E) | 1-4 | |
| 4WD | 7-3 | |
| 4WD (Ex. Gasoline) | 10-3 | |
| 4WD (Gasoline) | 11-8 | |
| FOG LIGHT | 3-7 | |
| FRONT FOG LIGHT (General) | 5-1 | |
| FRONT WIPER AND WASHER | 4-7 | 4-2 |
| FUEL HEATER | 1-8 | |
| FUEL HEATER (2L-T Europe) | 7-8 | |
| GLOW AND EMISSION CONTROL (2L-T Austria) | 9-7 | |
| GLOW (Europe, Australia) | 1-5 | |
| GLOW (Ex. Europe, Australia) | 2-2 | |
| GLOW PLUG (2L-T Ex. Austria) | 2-3 | |
| GLOW PLUG (3L) | 5-3 | |
| HEADLIGHT (Ex. Europe) | 5-4 | 5-3 |
| HEADLIGHT (Europe) | 5-6 | 5-5 |
| HEADLIGHT BEAM LEVEL CONTROL | 8-2 | |
| HEADLIGHT CLEANER | 5-1 | 4-3 |
| HORN | 8-3 | 1-7 |
| IGNITION | 1-3 | |
| IGNITION (22R) | 2-1 | |
| IGNITION (22R-E) | 1-6 | |
| INTERIOR LIGHT | 8-1 | 5-8 |
| LIGHT REMINDER | 3-5 | 8-5 |
| MOON ROOF | 7-1 | 9-5 |
| POWER SOURCE | 1-1,12-1 | 1-1 |
| POWER WINDOW | 7-3 | 9-2 |
| RADIO AND PLAYER | 9-3 | 8-7 |
| REAR FOG LIGHT | 2-8 | 3-8 |
| REAR WINDOW DEFOGGER | 2-5 | 4-1 |
| REAR WIPER AND WASHER | 2-3 | 4-4 |
| REMOTE CONTROL MIRROR | 9-2 | 1-8 |
| STARTING | 1-2 | 1-2 |
| STOP LIGHT | 3-8 | 4-6 |
| TAILLIGHT AND ILLUMINATION | 4-3 | |
| TAILLIGHT AND ILLUMINATION (Ex. Europe) | 5-2 | |
| TAILLIGHT AND ILLUMINATION (Europe) | 6-3 | |
| THEFT DETERRENT SYSTEM (U.K) | 10-2 | |
| TRAILER SOCKET | 2-6 | 8-8 |
| TURN SIGNAL AND HAZARD WARNING LIGHT | 6-3 | 6-7 |
| UNLOCK AND SEAT BELT WARNING | 2-6 | 10-5 |
| WINCH | 5-1 | 8-4 |

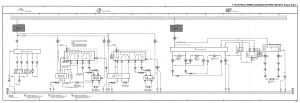

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 1
Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 1

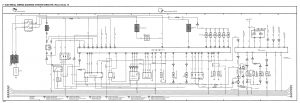

Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 2
Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 2
Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 3
Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 3
Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 4
Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 4
Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 5
Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 5
Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 6
Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 6
Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 7
Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 7
Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 8
Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 8
Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 9
Toyota Land Cruiser (1990 – 1998) – wiring diagram –heavy duty 9
Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 10
Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 10
Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 11
Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 11
Toyota Land Cruiser (1990 – 1998) – wiring diagram -heavy duty 12
Toyota Land Cruiser (1990 – 1998) – wiring diagram – heavy duty 12
WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
Распиновка разъемов автомагнитол Honda | Base-ex
HONDA CQ-EH8160AK HONDA CQ-EH9160A (Acura)
HONDA CQ-YH5070L HONDA CQ-YH5071L HONDA CQ-YH5072L HONDA CQ-YH5074L HONDA CM-839RA
HONDA 2400
HONDA Model: 39100-s84-A210, REF GQ-Jh2810A Информация неполная, но для подключения достаточно.
HONDA MR527AO
HONDA CM839RO (p/n 39101-S1A-G010-M1)
HONDA Premium Sound System (2P30)HONDA 7BK0 (CQ-Eh2260Z, Matsushita, USA) Распиновка отсутствует
HONDA MR527AO
HONDA 4PX0 Распиновка отсутствует
HONDA 3SA0 (DEH-M6017zh, Pioneer, made in Portugal) Распиновка отсутствует
HONDA 2TWO (MF823A0) Распиновка отсутствует
HONDA 2TM0 (MU910A0, made in Japan)HONDA 1XM1 (39100-S10-A500) CQ-JH8814A (MATSUSHITA)
HONDA 428TA PH-1552L CD Changer
HONDA 200R EON RDS
HONDA 2JBO (Alpine)
HONDA 2AEO
HONDA FMS
HONDA NAVIGATION
HONDA CQ-Eh2360
HONDA 1TN0 — Matsushita
HONDA 1XM0 — Matsushita
HONDA 2HU2
HONDA 2J30, 2J32, 2J34, 2JL0
HONDA 2P30, 2P32, 2P34, 2PL4 ALPINE Part № 39050-SEA-G230-M1
HONDA 2KA0
HONDA 2MB0
HONDA 2SA1 Alpine P/N 39101-SA1-G010-M1
HONDA 2SF0
HONDA 2TA0
HONDA 2TC0 Alpine — модель MF721AA
HONDA 2TFO Alpine — MF711AB
HONDA 2TM0 (с CD)
HONDA 2TM0
HONDA 3PRO
HONDA 3SA0
HONDA 4XB0
HONDA 4YL3
HONDA CM926R0
HONDA CQ-EH8261LAC 39100-SCA-A201
Фото из документации HONDA на аппарат 1YA4

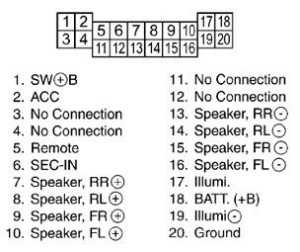

Toyota — распиновка автомагнитол
TOYOTA W53804
TOYOTA P1749 Pioneer ID№ P1749, модель KEX-M9137zt Toyota part № 86120-60602

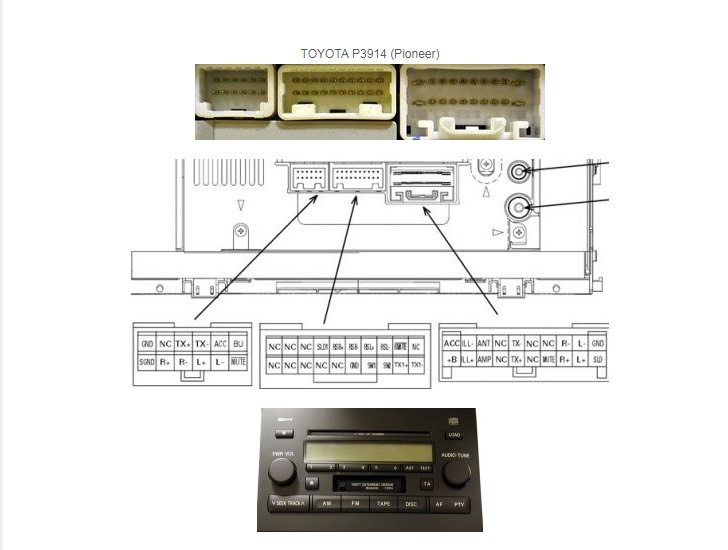

TOYOTA P3914 (Pioneer)
TOYOTA P3916
TOYOTA FX-MG9327ZT TOYOTA FX-MG9427ZT TOYOTA FX-MG9527ZT
TOYOTA CQ-ET8060A TOYOTA CQ-VS8180A
Усилитель TOYOTA (Model: 86280-20200) Fujitsu Ten Limited(Japan)
Усилитель TOYOTA LandCruiser 100 (Model: 86280-60320 GM-9227zt Pioneer)
TOYOTA — 58404
TOYOTA 13702 CE-2650TL1C by Fujitsu Ten
TOYOTA 52702 TOYOTA 55809 TOYOTA 13704 Основные контакты подключения
TOYOTA 18302 by Fujitsu Ten (Philippines) TOYOTA 16810 by Fujitsu Ten (USA) TOYOTA 18403 by Fujitsu Ten (Japan) TOYOTA P3916 (FX-MG9427) TOYOTA TF4300 (38408) by Fujitsu Ten (Spain)
TOYOTA TM6000 CR, TOYOTA 6200 TOYOTA15402, TOYOTA 55401 TOYOTA 57101, TOYOTA 57404 TOYOTA 2619, TOYOTA 89106
TOYOTA 86120-60350 Lexus Premium Sound System
TOYOTA CDX-M9406 ZT
Toyota 86120-53060 Fujitsu Ten (LEXUS 16819 ) Распиновка отсутствует
Разъем ПДУ TOYOTA CD-1235 TL1D
TOYOTA CE-3371
TOYOTA CR-1930
TOYOTA 16408 (R-5081925, Fujitsu Ten) Распиновка не имеется
TOYOTA 35407 (Fujitsu Ten, made in Japan) Распиновка не имеется
TOYOTA 36004 by Fujitsu Ten (Japan) Распиновка не имеется
TOYOTA A56811 Matsushita
TOYOTA A56817 Matsushita
TOYOTA A56828
TOYOTA 57412 (CQ-LS8180AK, Matsushita)
TOYOTA 57414 (CQ-VS8180AK, Matsushita, made in Thailand)
TOYOTA 58806 Маtsushita СQ-TT3070 TOYOTA 58812 (CQ-TT3370A, Matsushita)
фото магнитолы -58806
фото магнитолы -58812
TOYOTA 58816 (CQ-TS7471A, Matsushita) Toyota part № 86120-12880
TOYOTA P3914 (FX-MG8527zt, Pioneer, made in Japan) Распиновка не имеется
TOYOTA W58300 (CQ-TS7171L, Matsushita, made in Germany) Распиновка не имеется
TOYOTA WH8403 (22DC761/74, Philips, made in Germany) Распиновка не имеется
TOYOTA 58402 (Model 86120-2B180) CQ-YS6020A Made In Lapan
TOYOTA 56009 (Model 8612-60230) CQ-TT4650A
все разъемы магнитолы:
TOYOTA 56003
TOYOTA 86270-30071 Ченджер на 12 дисков с LEXUS
FUJITSU TEN CD — 3305TM1 Toyota 08601 — 00291
FUJITSU TEN CE — 8970TLI Toyota 2615
FUJITSU TEN Shevrolet
TOYOTA 16852, 17828 (86120-33700) Fujitsu Ten — (122000-71300101)
TOYOTA 53810 (86120-47120) Matsushita Electric Industrial Co.Ltd
TOYOTA 53818 (86120-12A30) СQ-JS7671A Matsushita Electric Industrial Co.Ltd
TOYOTA 55838
TOYOTA 56816
TOYOTA 56827
TOYOTA DVD CX-VT0265 (SIENNA) Потолочный 7-дюймовый монитор с DVD. MP3 проигрывателем — производитель Matsushita Toyota part № 86680-45040
TOYOTA GM-8077zt (УНЧ L.C.200) Усилитель а/м Land Cruser 200 производительPioneer Toyota part 86280-60400; модель GM-8077zt
фото усилителя:
TOYOTA P6502 Головное устройство DVZ-MG8077zt от PIONEER Toyota Land Cruser 200 -2008г.в
TOYOTA P7809 Головное устройство а/м PRADO-производитель Pioneer модель FH-M8527zt
TOYOTA W53811 Головное устройство а/м AYGO Mодель 86120-0H010, REF No CQ-MS0570LC
TOYOTA W53901 (Matsushita)
TOYOTA W53905
TOYOTA W58300 Matsushita — model № 86120-02250
TOYOTA W58802
TOYOTA W58810 Головное устройство а/м Corolla Verso- производитель Matsushita Electric Industrial Co.,Ltd Toyota part № 86120-0F020
TOYOTA W58814
TOYOTA W58831 (Matsushita)
TOYOTA WH8406
TOYOTA 56412 (Matsushita)
TOYOTA CQ-TS7471A , part No. 86120-12880
Toyota 86120-3A200
Toyota 86120-3A101
Усилитель Toyota 86280-16-33070
Усилитель а/м GX470,Prado Toyota part 86280-60291
TOYOTA Модель CX-LS0170F TOYOTA Модель CX-LS0920FA
Источник
Принципиальные схемы и сервисные инструкции
Предусматривается передача данных от задних камер и управление видеорегистратором. Управлять могут MD- или CD- чейнджером совместимого семейства.
Важно помнить, что устанавливая автомагнитолу, нередко приходится обрезать провода. Естественно, при ремонте таких многофункциональных приборов многие, даже опытные мастера сталкиваются с трудностями
Управление ЛПМ — механическое, есть автореверс. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики
Естественно, при ремонте таких многофункциональных приборов многие, даже опытные мастера сталкиваются с трудностями. Управление ЛПМ — механическое, есть автореверс. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики.
Вот даташиты на эту микросхему. На единственном выходе саба НЧ-фильтр со срезной частотой Гц, поэтому не обходится без внешнего фильтра. Совет: Приобретать такой тип автомагнитолы можно при наличии или покупке дополнительно той же фирмы чейнджера.
Схемы магнитол
Теперь самое время рассмотреть дополнительные, которые могут встречаться на разных модификациях устройства. Вообще, если вы не хотите искать эту клемму и хотите сделать работу магнитолы независимо от ключа, то можно комбинировать этот провод с желтым и подключить на прямую. И ещё одна очень полезная вещь, правда установленная не во всех дешёвых китайских автомагнитолах, это цифровая шкала, или просто частотомер на АЛС-ках и LC
Если вы тоже являетесь счастливым владельцем таких устройств — не спешите выкидывать их. Если вы не обладаете хотя бы минимальными знаниями в электротехнике, то лучше доверить эту работу тому, кто знает, как это делать. Оформление верха по времени нормальное и достаточно натуральное. Но выпуск их практически прекращен.
А также ТВ-прием и все диски. Включаем заднюю передачу; Поверяем, как все работает на монитор установленной магнитолы должно идти изображение с камеры.
Вообще ремонт головных устройств как правило производить не выгодно из за низкой стоимости головного устройства и высокой стоимости ремонта , выгодней купить новую. Недостаточно резкости стрельбе, а взрывам — убедительности и мощи
Разъемы Это второе — на что стоит обращать внимание при установке магнитолы. Ремонт автомагнитолы Philips поиск КЗ, подбор аналога (обучалка, советы:)
Не факт что магнитола виновата, может в генераторе выгорел один из 9 диодов и в бортовую сеть идут сильные пульсации на работающем движке.
Popesych, за совет спасибо, но машина бензин. Сам думал что в этом проблемма, поменял выпрямитель и реле регулятор напряжения, не помогло, подключил к машине, где такая же магнитола, не работает. Подключил такую же рабочую к своей машине — все ОК.
Соответственно дело в магнитоле.
Тогда вопрос по существу: не работает только СД и как проявляеться » отказывается проигрывать компакты» («no disk», сбои при проигрывании, по конкретнее) или и тюнер отказывается работать. Посторонние звуки присутствуют при заведённой машине?
Popesych, неработает только CD, с тюнером все ОК, работает без нареканий. Посторонние звуки, наводки и т.д. отсутствуют, да их вроде и не должно быть, т.к. я подключал к борт сети асцилограф — все гуд.
Проявляется сл. образом — пишет либо 3-ю либо 6-ю ошибку (error3, error6), т.е. не может прочитать компакт (что значит вторая ошибка — не помню).
Причем есть очень интересная фигня, если не включая магнитолу завестись и поехать, потом где-нибудь с горочки машину заглушить и, пустив её накатом, включить компакт, а потом машину не стартером завести, а «c ходу», то компакт может и не остановиться, а продолжать исправно играть, и тогда уже можно делать все что угодно — он уже не заглохнет.
Обзор штатной автомагнитолы TC-PT120 Portal Тойота Прадо 120
Автомагнитола в прадо 120
Что и говорить, автомагнитола не то слово – целый мультимедиа/развлекательный центр с мощной операционной системой. В этом легко убедиться, изучив ее возможности:
- В комплекте с устройством идет SD карта памятью 8 Гб, а вообще процессор магнитолы способе работать с разными картами: 4/8/16/32 Гб;
- Дисплей устройства сенсорный, как того и требует нынешняя реальность. Водители постепенно начинают отвыкать от неудобных кнопок, для задействования которых приходится прилагать лишние усилия.
- В устройство встроен DVD-приемник Шарп/Хитачи. Одно только название этих брендов говорит само за себя. И никаких сомнений в том, что этот ресивер способен работать непрерывно 1600 дней не возникает. Это настоящая качественная техника, обладающая высочайшей ударопрочностью и пыле/влагоустойчивостью;
- Есть встроенный 3G модем. Уже пользователю не потребуется отдельно приобретать устройства для выхода в интернет, как у конкурентов. И не нужно даже вставлять сим-карту в отдельный блок, а достаточно вдеть ее непосредственно в магнитолу;
- На устройство дается уникальная гарантия – 2 года. Это априори свидетельствует о очень высоком качестве автомагнитолы;
- GPS-навигатор нового уровня. Определяет точность местоположения и позиционируется по самым последним данным. Чувствительность приемника Sirf-5 (один из лучших GPS-приемников) 163 Дб. В комплекте идет антенна, а поиск спутников происходит моментально. Вместе с оборудованием пользователь получает все требуемые лицензии с кодами и гарантийный талон.
Преимущества
- Автомагнитола может похвастаться и отличным качеством звука, благодаря звуковой плате высокой четкости HD Аудио. Она поддерживает 24-разрядное качество, многоканальный режим (8 каналов) и все известные на сегодня форматы. Можно подключать дополнительные усилители и сабвуфер(см.Как подключить сабвуфер к автомагнитоле: уроки для любителей) через разъемы. Отдельно можно выделить эквалайзер устройства, позволяющий управлять всеми частотами в реальном времени. В итоге пользователь получает чистый, никак не фальшивый звук;
- В полном объеме пользователь получит и мультимедиа. Оно поддерживает цифровое телевидение, воспроизводит все современные форматы аудио и видео без каких-либо ограничений, способно запоминать 6 дисков, обеспечивает стабильный прием радио FM/AM. Есть уникальная возможность редактирования пользователем таблиц и текста в Майкрософт Эксел и Ворд, тоже без каких-либо ограничений;
- Есть Блютуз с профилем Хандс Фри. Он дает возможность подключаться к любой современной модели телефона. 3G интернет работает без зависаний (в зоне доступа) и ограничений. Можно без ограничений пользоваться всеми известными социальными ресурсами. Точкой доступа интернета может стать не 3G, а Вай-Фай. Это тоже можно легко задействовать.
- В устройстве предусмотрены разъемы для подключения камер. Это может быть фронтальная либо задняя камера, автоматически включающаяся при задействовании задней передачи на Прадо. Парковочная система в общем заслуживает только одобрения. Вся информация с датчиков парктроника идет на экран автомагнитолы (настраивается путем подключения к соответствующим разъемам на автомагнитоле);
- К автомагнитоле можно быстро и легко подключать различные USB-носители, опять же без каких-либо ограничений. Флешки, цифровой фотоаппарат или внешний жесткий диск – все это можно спокойно подключать. Кроме того, автомагнитола интегрируется с Айпад, Айфон, планшетами, другими устройствами подобного типа и т.д.
- Предусмотрены слоты для задействования SD-карт;
- Устройство может быть легко переделана в бортовой компьютер. Автомагнитола просто интегрируется со всей электроникой автомобиля. Кнопки управления при необходимости переносятся на руль.Информация с нужных датчиков выводится на экран.
Обновление прошивки:
- записать файл прошивки (*.bin) в корневую директорию флешки.
- ключ зажигания на OFF.
- вставить в плеер флешку.
- нажать синюю кнопку (на эмуляторе), НЕ НАДАВЛИВАЯ НА КРЫШУ ДЕРЖАТЕЛЯ КАРТЫ !!!
- Не отпуская синюю кнопку (на эмуляторе) повернуть ключ зажигания на ACC.
- Должен пойти процесс самопрошивки: горит второй красный и мигает третий зелёный.
- Конец самопрошивки: горит второй зелёный.
- Длительность перепрошивки примерно 1 сек.
- Отпустить синюю кнопку (на эмуляторе).
- Повернуть ключ на OFF.
Внимание! Изделие используете на свой страх и риск, производитель не несёт никакой ответственности за полное или частичное повреждение оборудования, связанное с использованием данного устройства. Так как на эмулятор ВСЕГДА подходить +12 вольт (так же, как и на магнитолу) вне зависимости от выключения ключа зажигания, то касание токопроводящими и металлическими предметами контактов на плате могут повлиять на «здоровье» эмулятора и машины в целом
Так как на эмулятор ВСЕГДА подходить +12 вольт (так же, как и на магнитолу) вне зависимости от выключения ключа зажигания, то касание токопроводящими и металлическими предметами контактов на плате могут повлиять на «здоровье» эмулятора и машины в целом.
Обзор установленной магнитолы в Toyota Prado 120
Штатная магнитола, установленная в tlc, представляет целый мультимедийный центр на мощной платформе. Управление происходит на сенсорном 6-дюймовом дисплее прикосновением пальца. В комплектации 8 Гб карта памяти, но устройство поддерживает SD-карты других размеров.
Цифровой TV-tuner с мощной антенной, позволяющей принимать каналы всех типов. Гарантирует качество воспроизведения звукового и видеоряда. Нынешний рынок предлагает за такую стоимость менее скромный аналоговый вариант.
Проигрыватель DVD-дисков японского производителя Sharp/Hitachi. В качестве продуктов этой компании сомнений не возникает. Позволяет подключать усилители акустической системы.
Магнитола дополнена новейшей версией GPS-навигатора, который, используя антенну, автоматически подключается к возможным спутникам и прокладывает маршрут, извещая голосовыми сообщениями. Содержит множество карт не только России, но и мира.
Есть возможность переноса кнопок управления на руль, с выводом информации на дисплей.
На штатную автомагнитолу в prado дается гарантия 2 года. Это обусловлено высоким качеством аппаратуры.

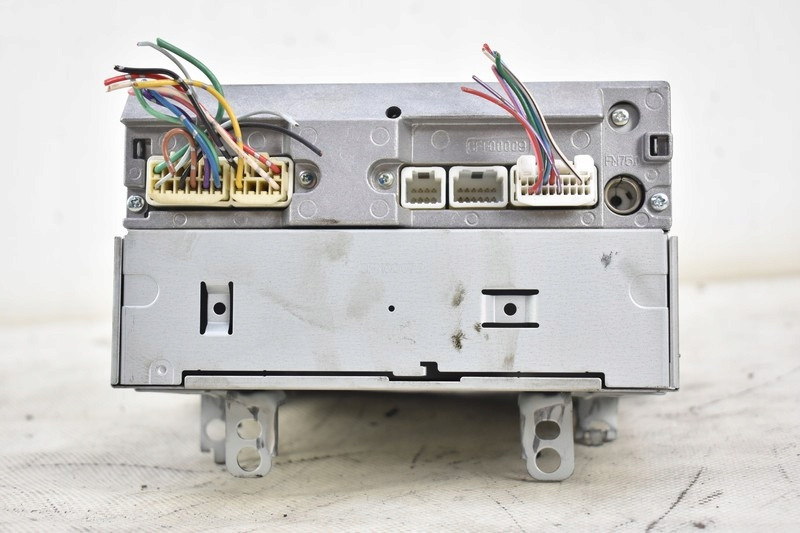

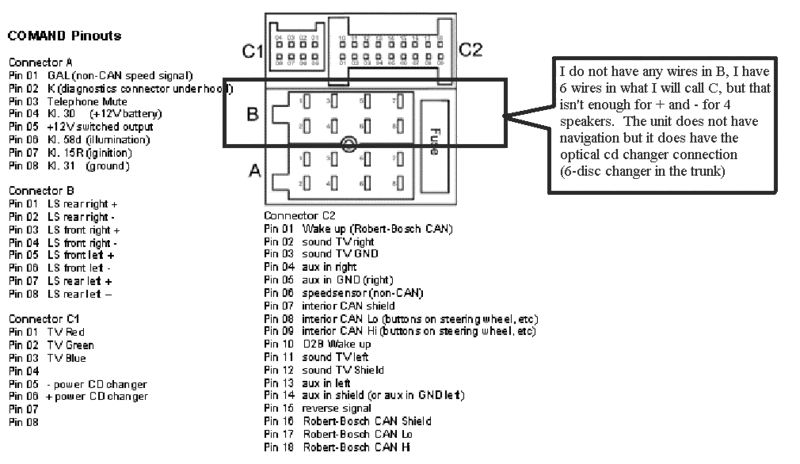

Стандартная распиновка
Базовая распиновка штатной магнитолы Toyota содержит следующие кабели:
- Провод серого цвета отвечает за подачу положительного сигнала при повороте ключа в замке управления зажиганием в позицию ACC.
- Для обеспечения сохранения настроек оборудования используется шнур с изолятором сине-желтого или сине-белого цвета. Положительный сигнал подается вне зависимости от положения ключа в замке и состояния охранной сигнализации.
- Дополнительный кабель с защитным слоем зеленого цвета обеспечивает работу подсветки. Шнур связан с управлением габаритным освещением и регулятором яркости работы ламп.
- Для подачи отрицательного питания используется проводка с защитным слоем коричневого цвета.
- В конструкции колодки присутствует дополнительный кабель синего цвета, предназначенный для управления антенным усилителем или электрическим приводом для выдвигания штыря антенны. На части магнитол предусмотрен вывод темно-синего оттенка, позволяющий управлять питанием внешнего усилителя или низкочастотного динамика.
- Фронтальные громкоговорители подключаются через колодку, в которой расположены кабели подачи питания. Каждый динамик имеет отрицательный и положительный выводы, заземление катушек репродукторов на кузов не допускается.
- Задние динамики выведены на отдельную фишку, в конструкции предусмотрен направляющий штифт, не допускающий ошибочное подключение. Колодки, смонтированные на проводке автомобиля, удерживаются на корпусе мультимедийного устройства с помощью пластиковых фиксаторов.
Ремонт регулятора громкости когда он совсем не убавляет (увеличивает) звук и почему магнитола вырубается
При возникновении неисправности автомагнитолы, оказывающей влияние на воспроизведение музыки, важно понять, что является источником проблемы. Причин, по которым ремонт магнитолы не убавляет звук, много
Не регулируется громкость
Управление прибором происходит с помощью передней съемной панели, поэтому чаще ломаются элементы, установленные на ней (или лампы подсветки дисплея, различные рычаги и кнопки).
Для этого надо аккуратно извлечь энкодер из платы на передней панели с помощью инструментов для выпайки многовыводных деталей.
После этого следует разобрать регулятор громкости, чтобы добраться до внутренних контактов и почистить их. Обработка осуществляется с помощью специальных спреев и зубной щетки или другого похожего приспособления. Потом надо собрать энкодер и впаять его в печатную плату.
Если ремонт регулятора громкости автомагнитолы не решил проблему, следует заменить валкодер.
Вырубается или пропадает звук при увеличении громкости
Частой причиной того, что по мере роста громкости пропадает звук, является заводской брак: дефекты внутри микросхем, которые вызывают проблемы в работе прибора.
Если при проверке вольтметром оказалось, что при увеличении громкости на схему магнитолы подается напряжение менее 12В, то звук пропадает из-за того, что устройству не хватает питания. Это может быть вызвано неисправностью аккумулятора или недостаточной мощностью аккумуляторной батареи. Поможет устранить неполадки замена проводки аккумулятора или установка конденсаторов.
Когда они уже установлены, надо проверить конденсаторы в основной цепи питания автомагнитолы и заменить из при обнаружении поломки. Они ставятся, если нет возможности провести питание от аккумуляторной батареи. В таком случае следует проложить провод от аккумулятора и большого сечения.
Внезапные отключения устройства могут быть вызваны неправильным подключением проводов динамиков к разъемам автомагнитолы. Когда владелец автомобиля заводит двигатель, происходит замыкание в проводах с входом в штекер. Чтобы устранить проблему, достаточно проверить уровень контакта и вставить плотнее штекеры динамиков в разъемы автомагнитолы.
Повреждение проводов, соединяющих магнитолу с динамиками, тоже может стать причиной проблем с воспроизведением музыки. Они могут быть передавлены или перекручены. Возможно достаточно будет вернуть провода в правильное положение. Если они сильно повреждены, то лучше будет заменить проводку.
На некоторых магнитолах есть защита от перенапряжения, которая срабатывает при резком повышении мощности. Так как усиление громкости вызывает увеличение потребления энергии из аккумуляторной батареи, звук автоматически отключается. Если убрать эту защиту, магнитола может сгореть. Лучше установить между ней и динамиком усилитель звука. Предохранитель также срабатывает, когда сечение проводов не выдерживает нагрузки. В таком случае замена проводов на более толстые поможет избежать отключения автомагнитолы при увеличении громкости звука.
Моргает дисплей на большой громкости
Дисплей способен моргать в момент включения сильного звука при повреждении проводки или конденсаторов.
Чтобы понять, в чем причина неисправности экрана, надо разобрать магнитолу и проверить амперметром все установленные конденсаторы. Неисправные провода следует заменить.
Если конденсаторы в порядке, надо проверить провода, измерив напряжение на них амперметром (оно должно быть 6В).
В случае если после принятых мер отсутствует подсветка, надо заменить мигающий диод. Чтобы выпаять штатную подсветку устройства, понадобится паяльник. Из новой лампы достаются 1 резистор и 2 светодиода, подтачиваются при необходимости. После этого следует вставить их в соответствующие входы и соединить диод с резистором.
Есть случаи, когда ни один из этих методов не помог в решении проблемы. Проблему могут устранить в автомастерской. Специалист может посоветовать заменить магнитолу, если это будет целесообразно.
Основные причины, почему не работает магнитола на Тойота
Причины неработающей штатной автомагнитолы для многих водителей с малым опытом самостоятельного обслуживания автомобилей могут быть неожиданными. Нередко приводят к тому, что автовладелец снимает магнитолу и несет ее в ремонт, при этом она оказывается полностью работоспособной. Этот факт вызывает необходимость поиска информации, к примеру, почему не работает магнитола Тойота Королла, но об этом вам может сказать любой мастер СТО.
Магнитола на Тойота
В этом случае, как и во многих других, виноватыми оказываются предохранители. Вернее их вина только в том, что они защитили бортовую сеть от повышенного напряжения. Тойота Королла, Авенсис снабжены хорошо сбалансированной бортовой электросхемой. Она способна принимать на себя высокие нагрузки. Это качество во многом связано с блоками предохранителей, размещенными со стороны водителя в салоне, в бардачке и под капотом.
Вы точно не ошибетесь в причинах, если у вас одновременно не работает магнитола и прикуриватель. Дело не только в предохранителе, а еще и в том, что в данном случае автомагнитола и автоприкуриватель у вас находятся на одной цепи. Обычно это характерно для машин до 2008 года.
Почему не работает штатная магнитола в Тойота
Если отсутствует неисправность устройства, то причины не включающейся магнитолы связана именно с электросхемой. По опыту может быть два типа неисправности:
- сгоревший предохранитель штатной магнитолы;
- сгоревший предохранитель на 100 ампер в основном блоке предохранителей;
- проблемы в системе электропитания, требующие осмотра грамотного автоэлектрика.
Если горит экран, то дело не в электросети. Проблема сгоревшего предохранителя часто появляется у тех машин, в которых автомагнитола и автоприкуриватель находятся на одном участке сети. Это характерно и для моделей Тойота прошлых поколений. На момент выпуска автомобилей не предполагалась дополнительная функциональность устройств. Соответственно, возможности сети не рассчитаны на текущую нагрузку.
Обратите внимание, что при выключенном экране нужно рассматривать вопрос неработающей штатной автомагнитолы от других причин. Попробуйте в качестве проверки подать напряжение на устройство в 12 В
Проблемой часто становится именно автоприкуриватель. Отметим, что в более мощных автомобилях, он выделен в отдельную цепь. Его работа контролируется отдельным предохранителем. Это, например, характерно для ЛендКруизер. Обычно одновременно не работает прикуриватель и магнитола Тойота Королла. Как и было сказано, проблема в устройстве бортовой сети автомобилей прошлого поколения и повышении мощности бортовой электроники, не рассчитанной на электроцепь.
Проблемы с автомагнитолой могут возникнуть после того, как сеть замкнула на массу (кузов). Обычно такая неисправность сети вызывает плавление целого ряда предохранителей. Прикуриватель в машинах до 2008 года нередко используют, как источник напряжения для внешних устройств. При включенной автомагнитоле скорее всего предохранитель не выдержит.
Бортовая электросистема 2008 – проходите регулярную профилактику
Увеличивая нагрузку с помощью бортовой электроники на электросеть автомобиля, не забывайте проводить профилактику и осмотр электросети. В отдельных моделях потребуется полная замена. Особенно это оправдано, если вы наращиваете функциональность автомобиля. Такой подход позволит сохранить девайсы работоспособными. При этом в большинстве случаев эффективную защиту в электросети от перегрузок обеспечивают именно предохранители. По этой причине при неработающих устройствах, включая автомагнитолу и автоприкуриватель, проблему нужно искать именно в этом.
CAN-шины для Короллы 120, Камри и других
Если вы решились на серьезный апгрейт своей Тойоты Короллы, Авенсис или Камри, включающем подключение целого ряда бортовых устройств, рекомендует подключить все бортовые устройства к CAN-шине. В этом случае в качестве защиты вывод заряда на кузов (массу) является только дублирующим способом защиты сети. Это специализированная система передачи данных с аппаратным решением, позволяющая концептуально решить проблему перегрузки в сети.
Устройство шины практически полностью исключает перегрузки, что позволяет полностью исключить сбои в работе. При подобной архитектуре столкнуться, когда не работает магнитола Тойота Камри, практически невозможно. При включении вас всегда будет радовать спокойно горящий экран вашей обновленной Тойоты Кароллы 120 или Камри предыдущего поколения.
Автомагнитолы для Прадо 120 и их обзор
Автомагнитолы для Прадо 120
Автомагнитолы для Прадо 120 по праву считаются одними и самых качественных автомагнитол, работающих на операционной системе Андроид. Новое программное обеспечение и большой четкий экран – визитная карточка таких устройств. Кроме того, в процессе изготовления подобных автомагнитол всегда используются только высококачественные материалы. Что касается процессора, то он, как правило, бывает мощностью 800 Мг, а оперативная память его объемом 512 Мб. Автомагнитола на Прадо 120 – это самый правильный выбор, какой только может сделать владелец транспортного средства, лелеющий мечты о хорошем автозвуке.
