Схема электропроводки ваз 21074

Модификации авто ВАЗ-2107

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

Приборы контроля. Электросхемы

Рисунок 8–42. Схема включения контрольных приборов: 1 — датчик контрольной лампы давления масла; 2 — датчик указателя температуры охлаждающей жидкости; 3 — монтажный блок; 4 — датчик указателя уровня топлива; 5 — комбинация приборов; 6 — указатель уровня топлива с контрольной лампой резерва топлива; 7 — тахометр; 8 — указатель температуры охлаждающей жидкости; 9 — выключатель зажигания; 10 — реле зажигания; 11 — блок управления пневмоклапаном карбюратора; 12 — катушка зажигания; А — к выводу «30» генератора

Рисунок 8—1. Монтажный блок (крышка снята): 1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

Рисунок 8–5. Схема соединений системы генератора 37.3701: 1 — аккумуляторная батарея;

Рисунок 8–30. Схема включения наружного освещения: 1 — блок–фары с лампами габаритного света; 2 — подкапотная лампа; 3 — монтажный блок; 4 — лампа освещения вещевого ящика; 5 — выключатель освещения приборов; 6 — задние фонари с лампами габаритного света; 7 — фонари освещения номерного знака; 8 — переключатель наружного освещения; 9 — контрольная лампа наружного освещения, расположенная в спидометре; 10 — выключатель зажигания; А — к клемме «30» генератора; Б — к лампам освещения приборов и к лампам подсветки выключателей

Рисунок 8–31. Схема включения фар и противотуманного света в задних фонарях: 1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;

Рисунок 8–34. Схема включения указателей поворота и аварийной сигнализации: 1 — блок-фары с передними указателями поворота; 2 — боковые указатели поворота; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — реле-прерыватель указателей поворота и аварийной сигнализации; 7 — контрольная лампа указателей поворота, расположенная в спидометре; 8 — задние фонари с лампами указателей поворота; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота в трехрычажном переключателе; А — к клемме «30» генератора; Б — нумерация штекеров в выключателе аварийной сигнализации; В — порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации

Рисунок 8—44. Схема соединений комбинации приборов (вид сзади): 1 — указатель уровня топлива с контрольной лампой резерва; 2 — лампа освещения комбинации приборов; 3 — спидометр; 4 — контрольная лампа воздушной заслонки карбюратора; 5 — контрольная лампа указателей поворота; 6 — контрольная лампа разряда аккумуляторной батареи; 7 — тахометр; 8 — эконометр; 9 — указатель температуры охлаждающей жидкости; 10 — контрольная лампа давления масла; 11 — контрольная лампа стояночного тормоза; 12 — контрольная лампа дальнего света фар; 13 — контрольная лампа наружного освещения; 14 — вольтметр; А — схема условной нумерации штекеров в колодках комбинации приборов

Неисправности двигателя с распределенным впрыском

В любом механизме в процессе его эксплуатации происходят те или иные поломки. Не застрахован от этого и инжекторный двигатель «Семерки». В сумме неисправностей много и они разные, рассмотрим основные, часто встречающиеся:

неустойчивая и нестабильная работа двигателя без нагрузки;
засорение форсунок;
увеличен расход бензина;
превышена допустимая норма СО2 в выхлопных газах;
при резком открытии дроссельной заслонки образуются провалы в оборотах двигателя;
силовая установка не «тянет», снижение мощности.

Для исправления этих дефектов лучше обратиться в специализированную мастерскую. Специалисты проведут диагностику, применяя компьютер с конкретной программой. Определят причины сбоев, проверят, корректны или нет показания датчиков, и оценят работу ЭБУ. После этого выполнят необходимый ремонт с применением оборудования.

Есть вопросы? Вы так и не решили проблему?

А- к клемме «плюс» аккумуляторной батареи (красный провод);В1 — точка заземления жгута датчика уровня топлива;В2,В3 — точка заземления жгута системы зажигания (коричневые провода, масса);Синий с красной полоской одиночный провод идет на реле стартера вместо 30 или 85 контакта, который шел на массу.

Распиновка колодки №20:

Синий — это +12в от замка зажигания(на 15контакт замка зажигания);Черный с красным — управление реле вентилятора (идет на реле вентилятора вместо 86 или 85 контакта, который шел на массу);Коричневый с красным – тахометр:Белый с красным — чек энджин (минусовой провод)Розовый с черным главное реле (плюсовой провод — выходит плюс при включении зажигания)

В середине 90-х годов начался массовый переход российских моделей с карбюраторной на инжекторную систему питания. Эта переквалификация коснулась и автомобилей ваз 2107, 21074. В результате модель получила новые элементы, конструктивно отличающие ее от предшественника:

электрический бензонасос. Осуществляет забор топлива из бака, поддерживая постоянное давление в топливной магистрали. Вариация с карбюратором имела механический бензонасос;
топливные форсунки, которые осуществляют впрыск непосредственно в камеру сгорания. Поэтому бензовоздушная смесь образуется непосредственно в камере сгорания. На предыдущей модификации смесь образовывалась вследствие открытия воздушной заслонки карбюратора;
новые блок управления двигателем, который определяет момент впрыска и принудительно совершает его. Топливная смесь попадает в цилиндры принудительно с инжекторной системой, в то время как в карбюраторе подача топлива осуществляется за счет разреженного давления после открытия клапана.

Соответственно, электрическая схема Лады несколько изменилась:

добавилась колодка жгута проводов к топливной рамке;
были подведены свои провода от контроллера к жгуту системы зажигания;
появились датчики радиатора и вентилятор;
электробензонасос тоже был подключен в схему;
сам ваз 21074 инжектор получил датчики массового расхода воздуха, кислородный показатель, положения коленвала, а также специальный клапан в самой магистрали.

У ВАЗа с двигателем типа инжектор возникает меньше проблем. Множество электронных реле управления оборудованием вполне надежны. Однако система все же не лишена недостатков. С аккумулятором некоторые зарядные устройства не дружат, блок управления электропневмоклапаном иногда сбоит, не срабатывает включатель света при открытии передней двери.

Помочь разобраться с описанием и ремонтом поможет электросхема ваз 2107 с инжектором. Далее указана цепь для моделей, оснащенных генератором 37.3701.

Разновидности систем

В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

механическая с контактами — прерывателями;
бесконтактная;
управляемая электронным блоком (ЭБУ).

Схема контактного зажигания, установленная в первых моделях ВАЗ 2107

В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.

Схема бесконтактного зажигания семёрки с карбюратором

Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.

Система зажигания ВАЗ 2107 с инжектором

Особенности конструкции бортовой сети ВАЗ 2107

Управление топливным насосом и электровентилятором системы охлаждения. Батарея 12 вольт. Лампа освещения прикуривателя.

Благодаря автоматической оптимизации состава смеси работа непрогретого двигателя не вызывает затруднений.

Когда замыкаются и его контакты, питание подаётся на обмотки втягивающего устройства.

В таком случае нужно проверять ее подключение к системе электропроводки ВАЗ Для исправления этих неисправностей следует заменить предохранитель или очистить контакты.

Посредством высоковольтных проводов ток высокого напряжения передаётся с контактов крышки распределителя на свечи.

Фонари освещения номерного знака.

Совет: электропроводка для инжекторных модификаций продается отдельно. Это может произойти, если новый предохранитель будет рассчитан на существенно больший ток. ЭЛЕКТРОСХЕМА ВАЗ 2107 ПРЕД №11 ПОДСВЕТКА И ПИТАНИЕ СТОП СИГНАЛА

Выбор программы чип-тюнинга инжекторной модели ВАЗ 2107

Специалистами тюнинговых ателье и энтузиастами разработано множество версий программного обеспечения для чип-тюнинга ВАЗ 2107. Однако не все существующие программы рекомендованы к применению. Прошивка может быть «специализированная», например, существенно увеличивающая динамику при резком росте расхода топлива и снижении моторесурса. Некоторые прошивки просто не соответствуют стандартам качества и не выполняют задекларированных функций, иногда даже ухудшая характеристики двигателя.

Лучше использовать проверенные программы, рекомендованные специалистами. Некачественное ПО может вызвать проблемы в работе электронного блока управления, инжектора, выпускного тракта и других частей машины.

Поэтому желательно проводить чип-тюнинг ЭБУ двигателя в специализированных мастерских. В этом случае специалисты предварительно проведут диагностику двигателя, системы впрыска, отвода отработанных газов и прочих систем, после чего предложат оптимальную версию прошивки для конкретного автомобиля. Качественный тюнинг никак не ухудшает ресурс деталей двигателя, электронного блока управления или системы впрыска. Установка тюнингового ПО и способствует уменьшению расхода бензина, повышению износостойкости силового агрегата.

Чип-тюнинг – обратимая, но весьма ответственная операция. Поэтому если у вас нет необходимых навыков и оборудования, самым правильным решением будет обратиться в автомастерскую, специализирующуюся на программном тюнинге авто.

Расшифровка обозначений

1 – мотор привода вентилятора радиатора;
2 – колодка монтажного блока;
3 — датчик холостого хода;
4 – ЭБУ мотора;
5 – потенциометр;
6 – комплект свечей зажигания;
7 – БУ зажигания;
8 – электронный датчик положения коленвала;
9 – электробензонасос;
10 – показатель количества оборотов;
11 – лампа контроля исправности электронных систем и тормозной системы;
12 – реле управления системы зажигания;
13 – датчик спидометра;
14 – специальный заводской разъем для считывания ошибок при помощи БК;
15 – жгут форсунок;
16 – электроклапан адсорбера;
17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска;
21 – электронное реле управления бензонасосом;
22 – электронное реле управления системой подогрева выхлопного коллектора;
23 – система подогрева выхлопного коллектора;
24 – плавкий предохранитель, защищающий цепь подогревателя;
25 – электронный датчик воздуха;
26 – датчик контроля температуры ОЖ;
27 – электронный датчик воздушной заслонки;
28 – температурный датчик воздуха;
29 – датчик контроля давления и лампа недостаточного давления масла.

Распайка эбу ВАЗ 2107 — необходимые материалы и инструменты

Процедура распайки электронного блока управления является сложной и требует внимательности и точного соблюдения инструкций. Для успешного выполнения этой операции вам понадобятся следующие материалы и инструменты:

Материалы:

Электронный блок управления (ЭБУ) для ВАЗ 2107;
Схема распайки конкретной модели ЭБУ;
Пайка (паяльник, припой);
Изолента, термоусадочная трубка или термоусадочный пистолет.

Инструменты:

Отвертки (крестовая и плоская);
Пинцет;
Паяльная станция;
Паяльная паста или флюс;
Мультиметр (для проверки соединений после распайки).

Перед началом распайки убедитесь, что у вас есть все необходимые материалы и инструменты. Это поможет вам эффективно и безопасно провести данную операцию и избежать возможных ошибок или повреждений.

Как провести замену проводки

Если в работе электрооборудования начались регулярные перебои, связанные с неисправной проводкой, специалисты рекомендуют заменить всю проводку в автомобиле. То же самое следует сделать после покупки автомобиля у хозяина, который вносил изменения в схему, что-то добавлял или усовершенствовал. Такие изменения влияют на параметры бортовой сети, например, может быстрее разряжаться аккумуляторная батарея и т. п. Поэтому новому владельцу будет правильнее привести всё к первоначальному виду.

Для замены проводки в салоне необходимо:

Вынуть разъёмы из монтажного блока.

21053–3724030 — на приборную панель;
21053–3724035–42 — на щит приборов;
21214–3724036 — на топливные форсунки;
2101–3724060 — на стартер;
21073–3724026 — к системе зажигания;
21073–3724210–10 — плоский задний жгут.

Одновременно с проводкой меняют, как правило, и монтажный блок. Лучше устанавливать монтажный блок нового образца с предохранителями штекерного типа. Следует помнить, что, несмотря на внешнее сходство, монтажные блоки могут быть разных типов, поэтому нужно посмотреть маркировку старого блока и установить такой же. В противном случае электрооборудование может работать некорректно.

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем

Вот такой путь проходило напряжение от аккумулятора к свечам.

Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Аккумулятор служит для обеспечения электроэнергией бортовой сети автомобиля при выключенном двигателе, а также для запуска силовой установки посредством подачи питания на стартер.

Электронные устройства включены в общую электросхему автомобиля. Проходя через выпрямитель, переменный ток преобразуется в постоянный. Конструктивно они не отличаются.

Дорогостоящее обслуживание в официальных сервисных центрах, которое предусмотрено изготовителем. Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.

Отличия от карбюраторных комплектов заключаются в подкапотных жгутах. Состояние предохранителя штыревого типа видно через окошечко сверху. В системе бесконтактного зажигания вместо прерывателя используется коммутатор В новой системе зажигания никакого распределителя уже не было. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости.

Прошивка ЭБУ

улучшить показатели работы машины по всем параметрам;
оптимизировать функции работы ЭБУ;
сократить расход топлива;
продлить ресурс двигателя.

Видео: как самому прошить ЭБУ на ВАЗ 2107

https://youtube.com/watch?v=id5vjzF3lEg

Водитель, владеющий базовым набором знаний об устройстве и принципах работы электрооборудования ВАЗ 21074, сможет диагностировать и устранить многие неисправности электрической части своего автомобиля самостоятельно. Разобраться с поломками электрических узлов и механизмов ВАЗ 21074 помогут специальные схемы проводки и расположения приборов в автомобиле.

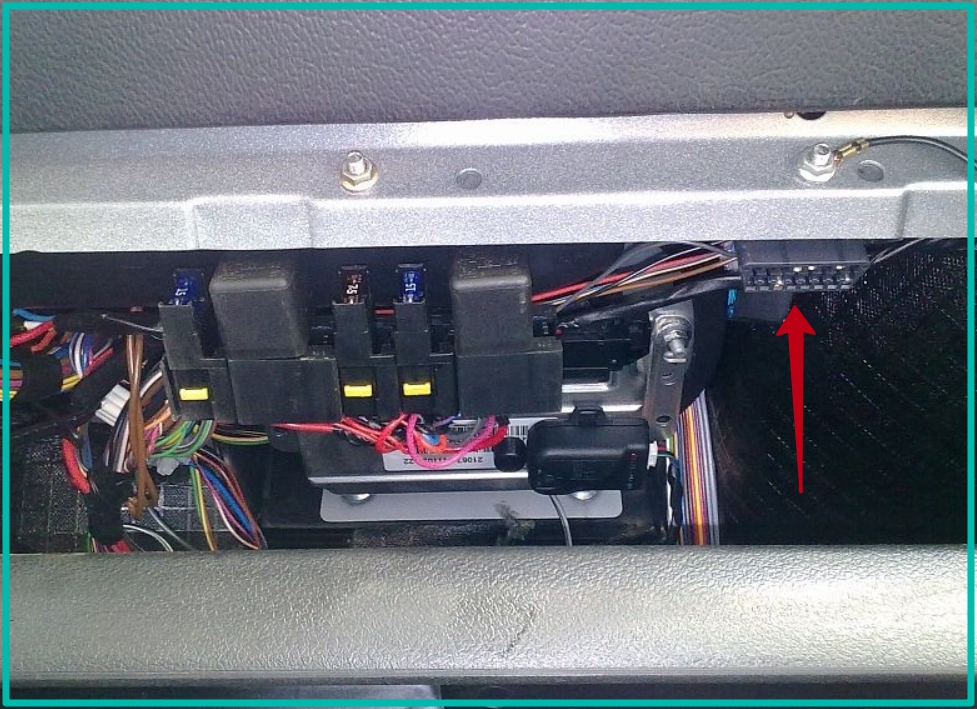

Где находится диагностический разъем

Рассматриваемый тип устройства, который еще также называется диагностической колодкой, в конструкции семерки и других автомобилей служит для того, чтобы произвести проверку состояния ТС на наличие ошибок и неполадок. После такой манипуляции можно принимать решение о необходимости ремонта или замены деталей и механизмов.

Конструктивно разъем представляет собой контактное соединение с большим количеством выводов. К этому соединению подключается автономный источник (компьютер), и при помощи специальных программ проводится проверочное мероприятие. На семерке диагностический разъем расположен в салоне со стороны пассажира под бардачком. Кстати, на многих моделях автомобилей отечественного и зарубежного производства, разъем также находится в этом месте.

Чтобы произвести подключения компьютера к автомобилю через соединение, не понадобится ничего разбирать, снимать или откручивать. Проверку можно проводить, находясь в салоне автомобиля, так как суть этого процесса в том, чтобы выявить ошибки в работе двигателя.

Зная, где находится соединительный элемент, разобраться с подключением к компьютеру не составит большого труда. Для соединения компьютера с автомобилем через разъем OBD2 понадобится специальный кабель с соответствующими штекерами (коннекторами). Однако есть способ проще, чтобы не покупать кабель. Для этого нужно соединить два контакта в колодке, чтобы ЭБУ показал коды ошибок. Перед соединением контактов понадобится разобраться с распиновкой колодки на ВАЗ 2107.

Распиновка контактов диагностического разъема ВАЗ 2107

Что такое и зачем нужна колодка для диагностики в конструкции семерки, известно, поэтому при необходимости воспользоваться ею, может понадобиться информация о распиновке. Распиновкой называется обозначение и расшифровка каждого контакта. В конструкции семерки используется 2 типа разъемов — 12-контактные прямоугольные и 16-контактные трапециевидные. Определение ошибок можно выполнить не только при помощи компьютера и специальных программ, но еще и своими руками. Для этого нужно знать распиновку, чтобы правильно соединить необходимые контакты для проверочных манипуляций.

Рассмотрим, что собой представляет распиновка каждого типа диагностических колодок.

Прямоугольная 12-ти контактная колодка

Такие типы устройств устанавливались на все инжекторные автомобили, которые выпускались до 2002 года. Разберемся с обозначением контактов:

A — масса.
B — диагностическая линия двигателя.
C — AIR.
D — лампа самостоятельной проверки или потенциометр.
H — питание 12В.
G — управление бензонасосом.
J — гнездо для проверки состояния подушек безопасности.
M — линия проверки двигателя и ABS.

Трапециевидная 16-ти контактная колодка

После 2002 года отечественные автомобили начали оснащаться колодками в форме трапеции, на которых увеличилось количество контактов с 12 до 16. Рассмотрим назначения основных шин:

2 — плюсовой контакт.
4 — заземление кузова.
5 — сигнальное заземление.
10 — минусовой контакт.
15 — линия диагностики.
16 — питание от аккумулятора 12В.

Когда известно, как выглядит распиновка диагностического разъема, не составит труда выполнить диагностику автомобиля самостоятельно. Ниже приведена схема устройства колодок с 12 и 16 контактами, а также штекером, с обозначением основных контактов.

Как проводится диагностика

Чтобы произвести диагностику без специального оборудования, понадобится выполнить такие манипуляции:

Соединить контакт «B» с массой «A».
Включить зажигание в положение запуска мотора, но при этом двигатель не запускать.
После этого сигнальная лампа «Check Engine» покажет код 12. Считать его можно следующим образом: сначала коротко мигает один раз лампа, и после непродолжительной паузы, повторяется двойное мигание на протяжении 2 секунд. Этот код считывается, как «1» и «2», что получается «12».
Код «12» обозначает, что программы работают исправно.
После проверки исправности работы программы будут высвечиваться ошибки (при их наличии). Считывать ошибки нужно по аналогичному принципу проверки.

Теперь, когда известно назначение колодки для выявления ошибок, каждый сможет самостоятельно провести диагностические процедуры без необходимости посещения специалиста. После того, как будут указаны ошибки, нужно расшифровать их, и приступать к проверке исправности тех или иных узлов автомобиля. С таким устройством, управление которым основывается на работе блока управления, можно быстро выявить наличие неисправности датчиков, чтобы предотвратить серьезные поломки.

Источники питания

Все компоненты электрооборудования работают благодаря генератору и аккумуляторной батарее. При выключенном двигателе питание происходит только за счет аккумулятора, но как только вы решите завести автомобиль, к работе подключится и генератор, который начнет восстанавливать заряд аккумулятора.

Следует учитывать, что если вы включили большое количество приборов, а двигатель работает на малых оборотах, то генератор не может создать достаточное количество энергии, и расходуется заряд аккумулятора. Поэтому надо внимательно следить за датчиками во избежание полной разрядки батареи.

Защита электрических цепей ВАЗ 2107

Назначение блока предохранителей – защита проводов от возгорания и аккумулятора от разряда при коротком замыкании цепи. ВАЗ 2107 оборудован блоком одноразовых плавких предохранителей, который находится под капотом неподалеку от аккумулятора – справа на перегородке между моторным отсеком и салоном. Такое расположение выбрано неслучайно – предохранители располагаются максимально близко к аккумулятору, чтобы уменьшить количество и длину незащищенных электрических сетей.

Схема расположения предохранителей нанесена на крышке блока, что позволяет быстро сориентироваться в случае перегорания предохранителя.

При замене вышедшего из строя предохранителя необходимо соблюдать его номинал. Этот показатель не нанесен на крышку предохранительного блока, поэтому узнать его можно либо из схемы ВАЗ 2107 (инжектор) либо на основании маркировки, нанесенной на подлежащий замене предохранитель.

Важно: несоблюдение номинала может привести к возгоранию электропроводки и пожару. Это может произойти, если новый предохранитель будет рассчитан на существенно больший ток.. На блоке предохранителей также установлены электрические реле

Отличие блока предохранителей инжекторной вариации «семерки» от карбюраторного состоит лишь в наличии дополнительных предохранителей для ЭСУД, топливного насоса и других устройств, характерных лишь для инжекторного автомобиля

На блоке предохранителей также установлены электрические реле. Отличие блока предохранителей инжекторной вариации «семерки» от карбюраторного состоит лишь в наличии дополнительных предохранителей для ЭСУД, топливного насоса и других устройств, характерных лишь для инжекторного автомобиля.

Схема проводки ВАЗ 2107 инжектор: цветная с описанием

Инжекторные силовые агрегаты на заднеприводной классике, ярким представителем которой является ВАЗ 2107-20, оказали серьезное влияние на отечественный парк легковых автомобилей. Но не все автовладельцы поначалу оценили преимущества системы впрыска в сравнении с традиционным карбюратором, опасаясь в большей степени сложностей в работе электронных компонентов. Так ли это на самом деле, мы и попытаемся разобраться в рамках данной статьи.

Представитель заднеприводного семейства ВАЗ, получивший систему впрыска

В чем новизна

Основное новшество заключалось в замене механических функций системы зажигания и приготовления топливовоздушной смеси электронными устройствами, как более точными и производительными. Подобной модернизации подверглись и схемы проводки ВАЗ 2112 и семейство «Самара» Соответственно, и проводка ВАЗ 2107 на инжектор получила отличия от карбюраторной версии.

Под капотом ВАЗ 2107-20 сразу бросается в глаза отсутствие карбюратора и трамблера

Функции ЭСУД

Электронная система управления двигателем (сокр. ЭСУД) взяла на себя следующие параметры работы силового агрегата:

Контроль за количеством воздуха и бензина, поступающего в цилиндры двигателя автомобиля,
Регулировку частоты вращения коленчатого вала на холостом ходу;
Управление искрообразованием на свечах зажигания;
Корректировку угла опережения зажигания на всех режимах работы;
Включение и выключение электрического топливного насоса,
Управление электрическим вентилятором системы охлаждения двигателя.

На фото внизу представлена схема электропроводки ВАЗ 2107 на инжектор с ЭСУД M1.5.4N и контроллером Январь-5.1.3

Система впрыска ВАЗ 2107

Электрическая схема

Классическая электропроводка 2107 на автомобилях с системой впрыска также претерпела изменения. В частности, появились подкапотные элементы, оснащенные разъемами под датчики и электронные устройства.

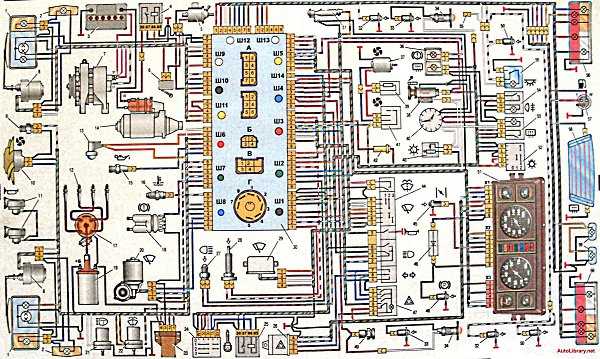

Схема электрооборудования ВАЗ 2107 с карбюратором

Расшифровка к схеме электрооборудования карбюраторного ВАЗ 2107

Переоборудуя двигатель на систему впрыска, следует приобрести и новую проводку

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;

Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы

Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

У системы впрыска есть и некоторые изъяны, в частности:

Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.

На фото – диагностика кислородного датчика ВАЗ 2107

Хотя установка впрыска на «семерку» и помогла модели продержаться на конвейере вплоть до 2012 года, тем не менее, современные тенденции вынудили АвтоВАЗ прекратить выпуск заднемоторных версий. Надеемся, что для автовладельцев оставшихся в строю ВАЗ 2107 будет полезной данная статья, а также схемы электрооборудования и проводки в большом разрешении.
