Подушки двигателя ваз 2114: эксплуатация и замена

Замена подушек двигателя на ваз 2114 своими руками

Сборка узла

После приобретения всех новых комплектующих вам останется сделать только несколько простых действий:

  1. Сжать при помощи съемника пружину. Устанавливать его нужно таким образом, чтобы зацепить не менее трех витков.
  2. На пружину установить резиновые подушки, зафиксировать можно скотчем или изолентой.
  3. На шток наденьте отбойник и поверх пыльник.
  4. Установите шток в отверстие в кузове, наживите гайку.
  5. Нижнюю часть амортизатора закрепите на задней балке, для этого совместите отверстия и вставьте болт. Затяните гайку.

Проверьте затяжку всех резьбовых соединений. После пробега в 50-100 км рекомендуется заново протянуть все гайки. Используйте при замене задних стоек ВАЗ-2115 гайки с пластиковыми втулками – они намного надежнее.

Порванная подушка двигателя: признаки

Как и любая другая деталь, опора силовой установки также имеет ограниченный срок службы и со временем выходит из строя. В среднем, подушки на современных авто рассчитаны как минимум на 100-120 тыс. км, хотя на практике данные элементы могут нуждаться в замене как раньше, так и намного позже данного срока.

Обычно причиной проблем становится резиновая вставка, которая попросту растрескивается и рвется от нагрузки. Реже трещины появляются в металлической части опоры, разбиваются места установки крепежей и т.д.

Так или иначе, на неисправность подушек мотора обычно указывают такие симптомы:

  1. Сам двигатель работает ровно, однако водитель ощущает явное усиление вибраций по кузову, на руле, на ручке КПП и т.д.;
  2. В момент начала движения с места, а также во время торможения можно услышать пощелкивание или приглушенные стуки в подкапотном пространстве;
  3. При езде по неровной дороге слышны удары спереди автомобиля, такие удары во многих случаях ощущаются на рычаге КПП, переключение передач на «механике» в этот момент может быть затруднено;

Чтобы проверить подушки двигателя, не обязательно сразу обращаться на СТО и загонять автомобиль на стенд. Обычно неисправность можно установить и локализовать самостоятельно даже при наличии не слишком богатого опыта по ремонту и обслуживанию авто.

Самым простым способом первичной диагностики является раскачивание двигателя руками в подкапотном пространстве, после чего по стуку можно локализовать порванную или треснувшую опору.

Еще одним приемом в рамках диагностики подушек двигателя является прием, когда сначала открывается и фиксируется капот, затем машину заводят и подают на первой передаче рывками вперед. Аналогичным образом автомобиль подается и назад. В это время помощник снаружи следит за колебаниями ДВС.

Чтобы провести более тонкую проверку, сначала необходимо заранее выяснить, где точно расположены опоры на конкретной модели. Затем потребуется доступные для обзора элементы предварительно осмотреть. Трещины, разрывы и другие повреждения обычно видны и хорошо просматриваются.

Для полноценной визуальной оценки нижних подушек нужно быть готовым к тому, что машину нужно будет поставить в гараж со смотровой ямой, заехать на эстакаду или воспользоваться подъемником.

как заменить подушку двигателя

. Из этой статьи вы узнаете о том, как производится замена опоры двигателя, а также какие тонкости и нюансы следует учитывать в рамках данной процедуры.

Если поверхностная диагностика ничего не показывает, тогда следует снова задействовать помощника. Один человек монтировкой сдвигает опору, тогда как другой следит за тем, не появляются ли разрывы в резиновой вставке в тот самый момент, когда опора перемещается. Бывает, что некоторые трещины без раскачки сразу не видны.

После обнаружения порванной подушки двигателя, поврежденный элемент следует заменить. Не рекомендуется пытаться выпрессовать резиновую вставку из цилиндра в целях экономии на запчасти, так как такой кустарный ремонт зачастую не приносит желаемых результатов.

Что касается самой замены, верхнюю подушку заменить достаточно просто. Автомобиль нужно поднять на домкрате, произвести демонтаж старой подушки и установить новую

Если же приходится менять нижние опоры, также важно учитывать, что двигатель после снятия этой подушки опускается вниз. Это значит, что потребуется дополнительный упор, который подпирает ДВС, позволяя направить подушку и правильно закрепить данный элемент

Опора двигателя задняя (КПП) ВАЗ 2108 – 2115 СЭВИ ЭКСПЕРТ

Артикул: 00-00005780

Технические преимущества:

– Применение резин нового поколения, изготовленных по технологии USPK.

– В конструкцию опоры введены дополнительные отбойники в виде приливов на наружной и внутренней арматуре на одном упругом мостике.

– Характеристики опор двигателя «СЭВИ» превосходят требования «АвтоВАЗа» в 2 раза.

Потребительские преимущества:

– Увеличен срок эксплуатации опоры.

– Увеличение ресурса узла в целом, за счёт повышения жесткости и уменьшении деформации мостика при резком нагружении.

– Снижение общего внутреннего шума.

– Выгодная цена.

Применение: ВАЗ 2108-21099,2113-2115.

Гарантия производителя: 1 год.

Количество: 1 штука

Технические характеристики:

Габариты в упаковке (ДхШхВ), мм 210x170x90
Вес, кг 1.1

Комментарии

Добавить комментарий

Доставка

Доставляем товары по всей России и Казахстану

Мы можем отправить вам покупку транспортной компанией:

  • Деловые линии
  • ПЭК

Вы пока еще ничего не добавили в закладки.

Используйте эту удобную возможность в каталоге, чтобы не забыть про интересные товары.

avtoexperts.ru

Двигатель автомобиля имеет достаточно большой вес и подвержен вибрациям, поэтому должен быть закреплен от какого-либо смещения при работе. Если же места крепежа будут жестко соединены с элементами кузова, то они очень быстро выйдут из строя, так как при движении по неровностям дорожного полотна точки крепления будут воспринимать значительные знакопеременные нагрузки.

Плюс к этому весь кузов будет постоянно вибрировать, что помимо дискомфорта для находящихся внутри авто, еще и отрицательно скажется на долговечности всех элементов автомобиля.


Подушка (опора) двигателя ВАЗ

Назначение

Специальные опоры или как их еще называют, подушки служат для гашения вибраций во время работы двигателя и для его надежной фиксации.

Подушкой опора названа не случайна, так как полностью соответствует своему назначению. Так в толковом словаре Ожегова одно из значений слова «подушка», – это то, что является опорой чего-нибудь, принимает на себя давление механизма.

Основной задачей установки опор является надежность крепления и сведение до минимума смещения в стороны во время работы.

Помимо этого, благодаря подушкам, силовой агрегат изолирован от всех деталей кузова, что делает автомобиль комфортным для движения.

В зависимости от модели авто двигатель может иметь от 3-х до 5-ти подушек.

Так передняя и задняя подушки следят за вибрацией на холостом ходу и при выходе двигателя на максимальные нагрузки.

Конструкция

Простейшие опоры представляет собой резинометаллический элемент, где между двумя стальными пластинами помещен слой резины. Пластины имеют на торцах резьбовую часть в виде шпильки для соединения с деталями кузова. Подобные изделия могут быть выполнены как цельные, так и разборные.

Некоторые опоры, например, классические модели ваз 2101-07 внутри подушки еще и имели пружину и резиновый отбойник, что повышало жесткость и смягчало сильные удары.

В последнее время все чаще вместо резины производители стали применять полиуретан, как наиболее износостойкий, и металл в большинстве случаев уступил свое место алюминию.

На более дорогих моделях авто для большего комфорта при движении применяются более современные конструкции, такие как гидравлические опоры. Они состоят из двух камер и мембраны между ними, камеры наполнены жидкостью, которая при нагрузке может перемещаться из одной емкости в другую.

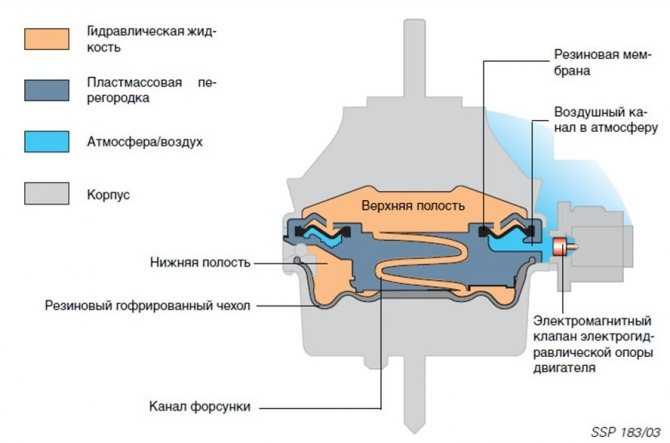

Электрическая гидро-опоры двигателя

Подобные опоры могут подстраиваться под работу силового агрегата в любых режимах его работы и способны максимально гасить любые возникающие вибрации, заметно увеличивая степень комфорта при эксплуатации авто.

Наибольшие нагрузки на подушки двигателя приходятся при его запуске, старте и остановке транспортного средства. Неисправная опора увеличивает нагрузку на двигатель и трансмиссию, повышая вероятность их поломки.

Неисправности:

• Трещины, разрывы на теле наполнителя, либо стальных пластинах;

• Деформация подушки;

• Отслоение резины от металла;

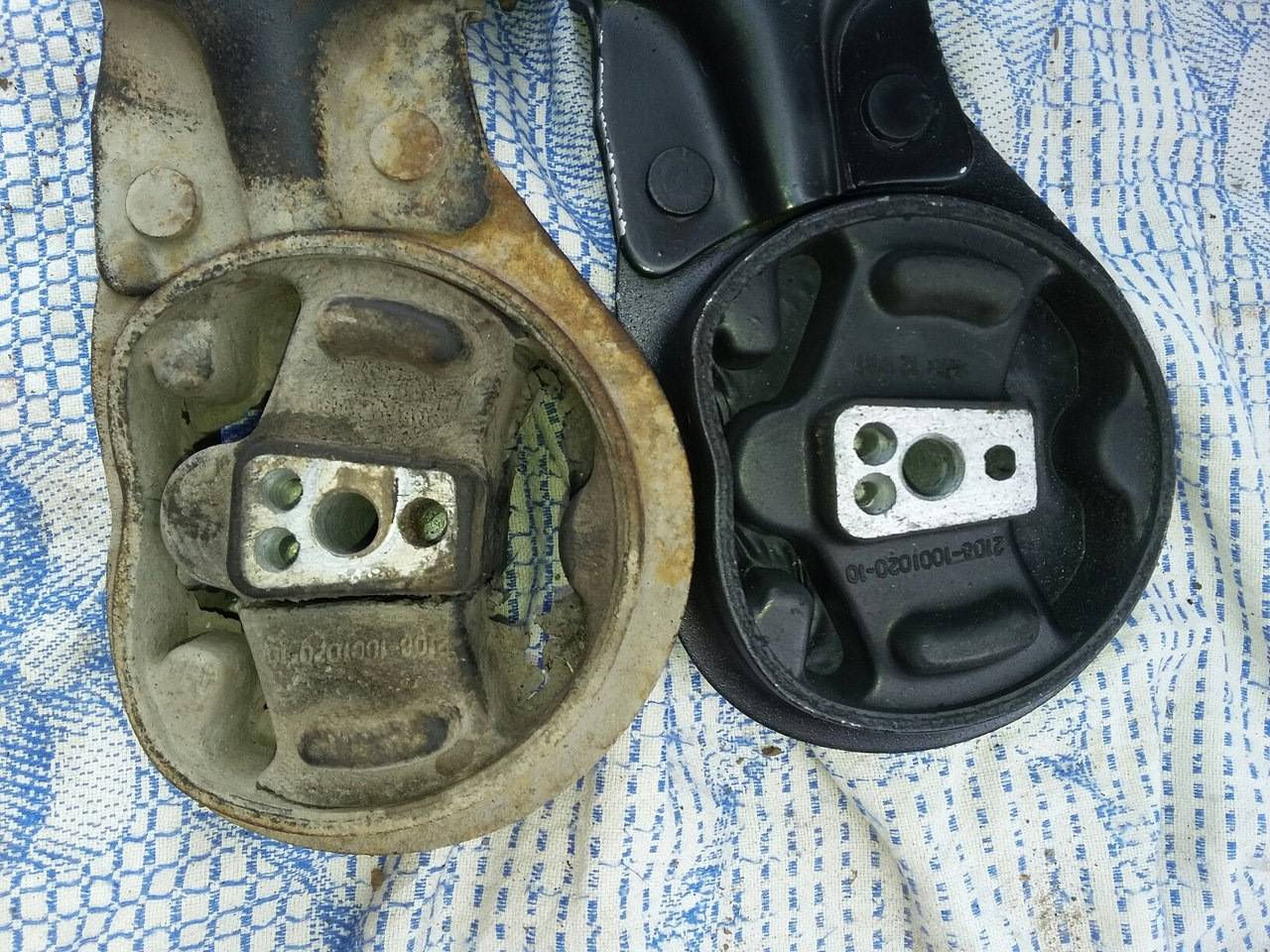

Новая и старая подушка

Признаки неисправности:

• Вибрация двигателя;

• Мотор «подпрыгивает» при старте и торможении авто;

• Вибрация, отдающая в рулевое колесо, ручку КПП и весь кузов;

• Толчки при переключении передач;

• Выбивает скорость;

• Удар при строгании на задней скорости;

• При езде по неровной дороге, прослушиваются стуки, схожие с неисправность ходовой части.

Причины неисправности

Может быть несколько причин преждевременного отказа подушек. Так, например, при тюнинге авто устанавливают амортизаторы с более жесткой характеристикой, низкопрофильные шины для улучшения управляемости и изменения внешнего вида авто. Однако в этой ситуации амортизаторы на ямах не полностью гасят колебания кузова, которые оказывают отрицательное действие на все элементы подвески и в том числе на опоры двигателя.

Манера езды. Это резкие старты и торможения провоцирующие огромные нагрузки на подушки двигателя из-за быстрого смещения центра тяжести. Сюда же стоит отнести и проезд неровностей на дороге не снижая скорости.

Естественный износ. Это механические нагрузки, перепады температур, старение резинового наполнителя, теряющего свою эластичность.

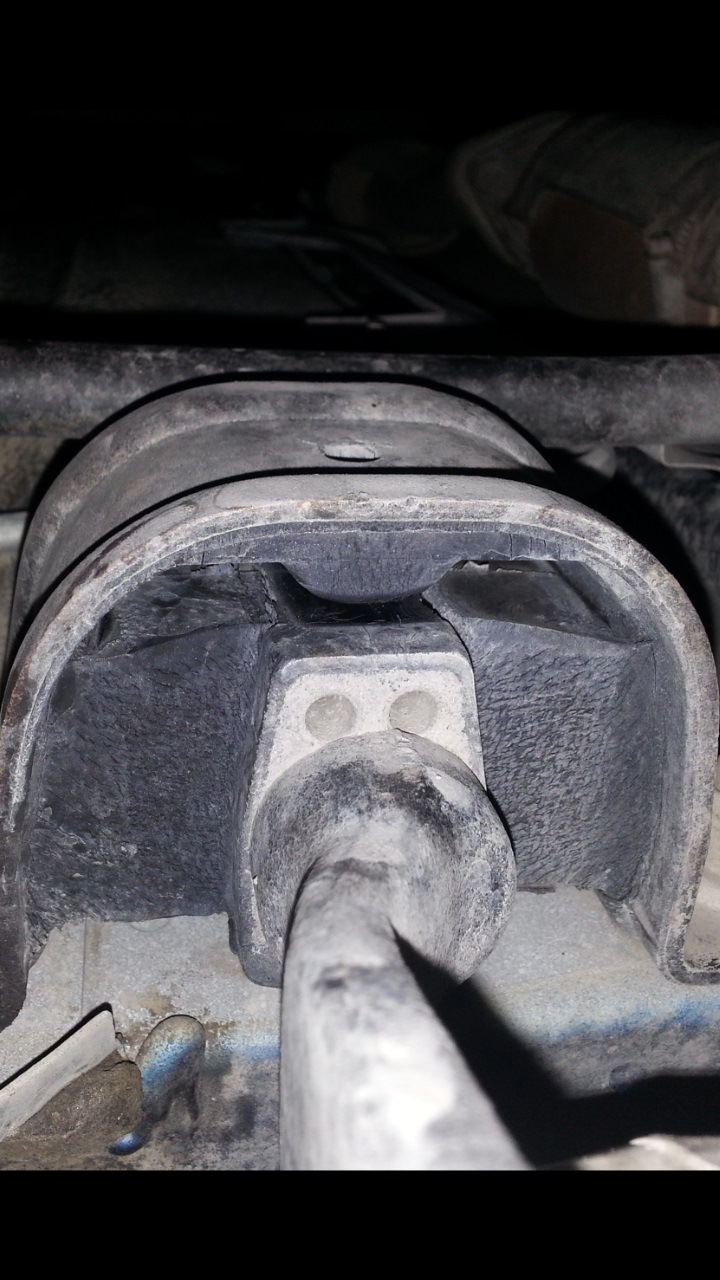

Уставшая подушка

Сроки замены

В среднем опоры силовой установки способны выходить порядка 100 тыс. километров и более (до 200 тыс.) при умеренной езде и надлежащем контроле за их состоянием.

При обнаружении любых признаков неисправности подушек двигателя и КПП рекомендуется, не откладывая произвести их замену. При этом не стоит приобретать изделия неизвестного производителя, отдавая предпочтение оригиналу.

В заключение. Исправные опоры, это комфорт и безопасность движения, а также продление ресурса вашего силового агрегата.

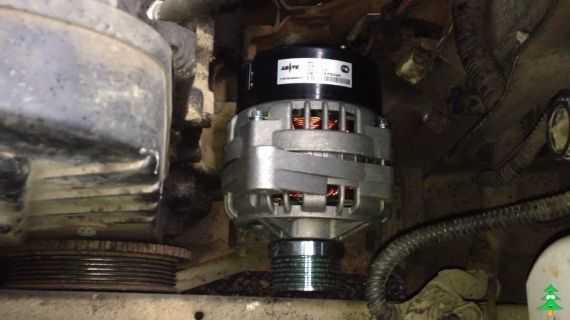

Как снять генератор на ВАЗ 2114 и 2115 Доступные способы

  • Снимается клемма с аккумулятора, это следует делать при всех работах с электронными системами автомобиля;
  • Машина домкратится, снимается правое колесо;
  • Брызговик откручивают;
  • С генератора снимают колодку разъема D;
  • После чего, с помощью ключа на 10 откручивают провод с вывода В++. Провода снимаются;
  • Ослабляется регулировочный винт генератора. Снимается ремень. Винт следует полностью выкрутить. Демонтируем натяжную планку;
  • С помощью головки на 17 откручивают 3 винта, крепящих кронштейн генератора к блоку цилиндров;
  • Извлекается генератор;
  • Снимают кронштейн, для этого откручивается гайка, делается это ключом на 13. Винт извлекается.

  • Разжимаем фиксаторы крепления крышки, и снимаем ее;
  • Крестовой отверткой откручивают 2 винта, крепящих регулятор напряжения;
  • Отсоединяется колодка проводов с регулятора, и он окончательно снимается с генератора;
  • С помощью ключа на 10 скручивается гайка, крепящая провод конденсатора. Далее откручивается винт, крепящий сам конденсатор;
  • Снимаем диодный мост. Для этого, откручиваем крестовой отверткой винт крепления блока. Следом выкручивают несколько винтов, крепящих выводы обмотки. На винтах находятся изолирующие шайбы;
  • Отводим выводы обмотки, и снимаем диодный блок;
  • Удерживая от проворачивания головку газовым ключом, шестигранником откручивают шкив;
  • Крестовой отверткой выкручивают 4 винта, скрепляющих крышки;
  • Помечаем положение крышек относительно друг друга. Разъединяем обе половинки;
  • Извлекаем статор;
  • Зажимаем крышку с ротором в тиски. Выколоткой выбиваем его;
  • Остается только с помощью съемника снять подшипник.

AutoFlit.ru

Предназначение подушек двигателя

Основным предназначением опор двигателя является снижение вибраций, так как без их участия все колебания, происходящие во время работы мотора, просто-напросто передавались на кузов, а это очень не комфортно. И в том момент, когда эти резиновые смягчители (демпферы) изнашиваются, поездка на автомобиле похожа на телегу с мотором, интенсивную, но очень трясучую.

Виды неисправностей подушек на ВАЗ-2114

Одной из самых распространённых видов неисправности опор двигателя — является потеря эластичности.

Так как этот элемент выполнен из резины, он со временем теряет свои свойства и уже не способен в полной мере выполнять свои функции. Связано это с постоянными нагрузками, которые приходятся на эти элементы вместе с постоянной переменой погоды с жары на холод. От таких условий на поверхности «подушки» сначала образуются трещины, а потом она просто начинает расслаиваться.

Для того, чтобы вовремя предупредить разрушение резины, её необходимо вовремя осматривать и при выявлении повреждений производить её замену.

Так, как только своевременный демонтаж и ремонт позволит избежать неприятных неполадок в будущем.

Самостоятельная замена подушек

В зависимости от типа и модели автомобиля, приобретите новую подушку. Если ваш авто является ходовой отечественной моделью, достаточно зайти в ближайший к вам специализированный авто магазин. А вот если машина является раритетной или эксклюзивной, то к покупке стоит отнестись более скрупулезно, для этого лучше изначально снять деталь. И уже с примером подушки вышедшей из строя отправится в магазин, ну или на авто разбор.

Порядок действий:

  • 1. Отключите провод с аккумулятора, который уходит на массу, поднимите машину и установите при необходимости опоры;
  • 2. С помощью домкрата приподнимите мотор, дабы обеспечить доступ к неисправной детали;
  • 3. Открутите болты с мест крепления к двигателю и кузову и демонтируйте неисправную деталь;
  • 4. Новую установите на место старой и произведите ее протяжку, при этом, что бы избежать вибрации и посторонних шумов, затягивайте гайки на работающем двигателе. И соберите все узлы, которые ранее демонтировали.

Своевременно проверяя подушки двигателя и устраняя их неисправность, вы обеспечите себе и своим пассажиром комфортное и безопасное передвижение, как по городу, так и за его пределами. Вовремя заботьтесь о своем авто и оно ответит вам взаимностью.

Замена

Мы уже отмечали, что опор на ВАЗ 2114 в общей сложности три. Но не редко автовладельцы решают установить четвертую — дополнительную подушку. Она служит для соединения картера и поперечены передней подвески. За счет этого снижается износ и вибрации, повышается уровень комфорта. Но учтите, при такой доработке придется искать новое место для модуля зажигания.

Теперь поговорим более детально про три штатные подушки. Замена каждой из них выполняется в определенной последовательности и по соответствующему алгоритму.

Передняя

Чтобы поменять переднюю подушку движка, следуйте инструкции.

  1. Загоните автомобиль на яму с ровной площадкой. Застопорите колеса, включите ручник, поставьте коробку в режим первой передачи. Это гарантия того, что машина не скатится неожиданно для вас.
  2. Демонтируйте защиту картера и освободите себе доступ к передней подушке.
  3. Если машина служит далеко не первый год, а к опорам вы не подбирались давно, тогда обязательно обработайте все крепежные элементы с помощью WD40 или другого эффективного «борца» против ржавчины.
  4. С помощью домкрата необходимо немного приподнять силовой агрегат. При этом обязательно используйте брус из дерева в качестве прокладки, чтобы не повредить мотор. Следите за радиатором и вентилятором, поднимая движок. Они не должны сломаться, иначе серьезных расходов вам не избежать.
  5. На поперечине кузова располагается довольно длинный болт. Он крепит опору и кронштейн. Его нужно открутить.
  6. Теперь откручиваются болты, которые соединяют блок мотора и подушку.
  7. Остается извлечь поврежденный элемент и заменить его на новый.
  8. Сборка выполняется строго в обратной последовательности.

Подушечка двигателя

Левая

Здесь вам помимо стандартного набора инструментов потребуется еще трос.

  1. С помощью троса подцепите КПП и поставьте под нее домкрат.
  2. При наличии на вашем авто большого статора (устройство старого образца), без его демонтажа не обойтись.
  3. Теперь демонтируем болт, который соединяет кронштейн и опору.
  4. Извлеките изношенную подушку.
  5. Поставьте новый элемент на место, выполните обратную сборку.
  6. Перед тем как прочно закручивать все крепежи, убедитесь, что все оказалось ровно на своих местах.

Путь к левой подушке

Задняя

Здесь также пригодится трос. Как именно выполнить замену? Достаточно просто.

  1. По аналогии с левой опорой, подцепите КПП и подставьте под нее ваш домкрат.
  2. Ослабьте немного крепежи, которые фиксируют коробку передач и заднюю опору.
  3. Ослабьте хват двух гаек на кузове, которые удерживают резиновую опору.
  4. Немного поднимите домкратом КПП и открутите обе гайки.
  5. От самой коробки откручиваются болты, которые удерживают подушку.
  6. Демонтируйте поврежденный элемент, установите новую опору и выполните сборку в обратной последовательности.
  7. Если на крепежах имеется ржавчина, рекомендуем очистить ее или заменить болты на аналогичные новые.

Поменять данные элементы не сложно, но все же советуем предварительно проконсультироваться со специалистами, посмотреть обучающие видео инструкции. Это позволит увереннее взяться за работу своими руками и сэкономить внушительную сумму денег на услугах автосервиса.

Чтобы новые элементы двигателя и КПП служили долго и надежно, рекомендуем не экономить на их приобретении. Купите сразу качественные изделия, которые прослужат вам далеко не один год.

О том, как осуществляется замена подушки двигателя ВАЗ 2114, будет рассказано в нашей статье. Силовой агрегат любого транспортного средства с момента его запуска начинает сильно вибрировать, и если не погасить его колебания (которые увеличиваются при наборе мощности), стоит ожидать печальные последствия для рамы автомобиля.

Несмотря на то, что на старых моделях отечественного автопрома роль гасителя колебаний мотора выполняли специальные подушки из плотной и прочной резины, однако двигатель по-прежнему продолжает лежать на раме.

Конструкторы значительно модернизировали моторный отсек переднеприводных моделей последнего поколения (например, на ВАЗ-2114), добавив подушки специальной конструкции, которые теперь еще являются опорами для силового агрегата.

Тем не менее, при наших условиях эксплуатации автомобильной техники, эти элементы подвергаются высоким нагрузкам, и быстрее изнашиваются. О том, в каких случаях необходима замена подушек двигателя ВАЗ-2114, и как самостоятельно ее провести, рассмотрим в этой публикации.

Как поменять опоры

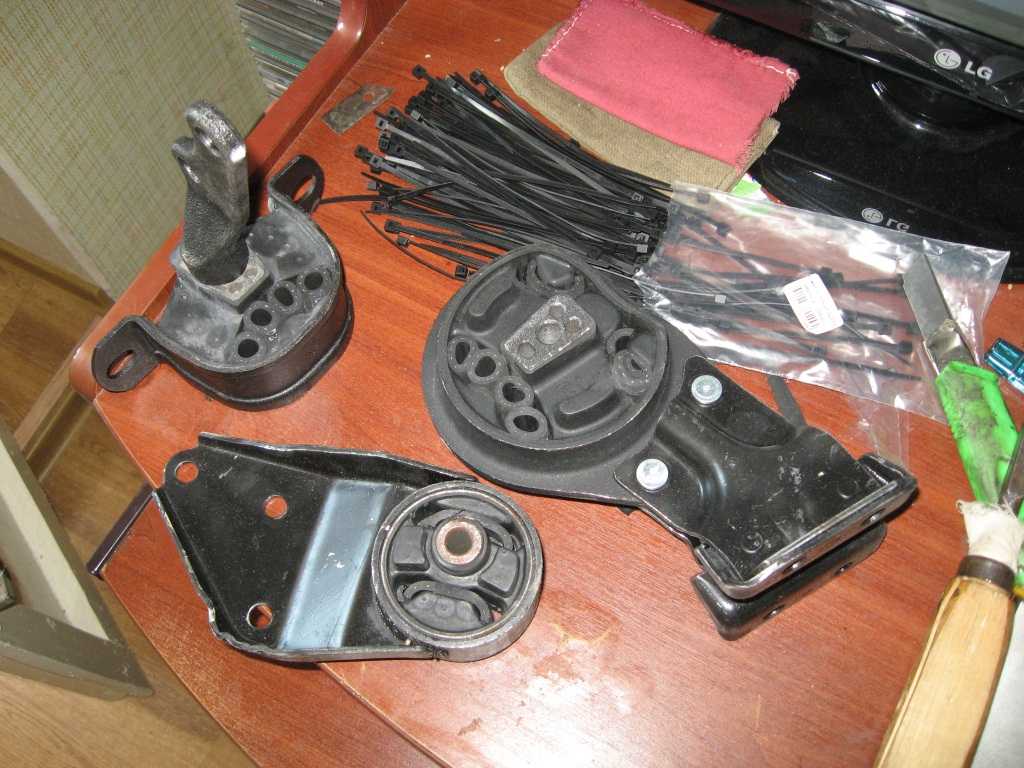

Для замены понадобится приобрести переднюю, левую и заднюю подушки. Специалисты советуют при ремонте поменять весь комплект, так как после замены одной детали через некоторое время может поломаться ещё одна. Средняя стоимость деталей составляет 2000 рублей. При наличии необходимого инструмента ремонт можно сделать самому и сэкономить на автосервисе.

Список инструментов

Для замены подушек нам понадобится:

  • 2 хороших домкрата;
  • слесарный инструмент;
  • лом;
  • стальной трос;
  • клей.

Совет: На некоторых этапах потребуется поднимать большой вес, поэтому здесь не будет лишним пригласить соседа или знакомого автолюбителя.

Замена передней подушки

Ремонт каждой опоры имеет свои особенности. Замена передней подушки осуществляется следующим образом:

  1. Поставьте автомобиль на 1-ю передачу или на ручник, чтобы она не тронулась с места.
  2. Чтобы получить доступ к опоре, снимаем верхнюю защиту двигателя.
  3. Поднимаем мотор домкратом. Чтобы не повредить нижнюю его часть или другие элементы, подложите снизу деревянную доску.
  4. Когда мы освободили опору от нагрузки, можно открутить болт, который соединяет её с кронштейном.
  5. Откручиваем болты, связывающие подушку с мотором.
    Снятие болта, что крепит подушку к мотору
  6. Извлекаем старую деталь и устанавливаем новую.

Замена задней подушки

Здесь нам будет нужен стальной трос, чтобы удобнее работать с крепежами.

  1. Подцепляем тросом коробку передач и устанавливаем под неё домкрат.
  2. Немного отжимаем болт, соединяющий КПП с опорой.
  3. Отжимаем гайки крепления опоры к корпусу.
    Ослабление гаек, что соединяют подушку с корпусом
  4. Приподнимаем коробку передач и откручиваем гайки с болтом.
    Откручиваем болт и гайки
  5. Проводим замену и осуществляем сборку в обратном порядке.

При замене боковой подушки потребуется выполнить такие же действия. Если у вас установлен стартер больших размеров его нужно будет снять, чтобы добраться до болта. Резиновые изделия лучше покрыть специальным защитным веществом – это обеспечит долгий срок службы деталей. После окончания ремонта не забудьте протестировать автомобиль. Если во время движения стук прекратился и вибрация стала почти незаметной, то всё было сделано правильно.

Процесс на видео

Не стоит затягивать с заменой подушек на ВАЗ 2114. Такой ремонт не занимает много времени и не требует высокого технического профессионализма. Если постоянно откладывать замену, то двигатель станет слишком подвижен и будет деформировать вентилятор охладительной системы или фильтр очистки воздуха.

голоса

Рейтинг статьи

Как определить поломку

Выход опоры из строя может произойти по естественной причине или из-за воздействия внешних факторов (мелкие ДТП, наезд на канализационный люк или яму). Независимо от причины, неисправность проявляется в виде характерных симптомов. Зная эти признаки, водитель сможет своевременно определить необходимость замены подушки.

Признаки износа подушек двигателя

  1. Появление вибрации кузова. При эксплуатации авто вибрация или дребезжание отдается в рулевое колесо и панель.
  2. Посторонние звуки. Чаще всего появляются при разгоне транспортного средства и переключении передач.
  3. Проблемы с заменой ремня ГРМ. На изношенных подушках двигатель немного проседает, поэтому с выполнением некоторых ремонтных работ возникают трудности.
  4. Быстрый износ гранат. Срок службы деталей уменьшается из-за нарушения геометрии работы мотора. Для нормального функционирования гранат каждый градус измененного угла важен.
  5. Стук в области поперечной тяги. Появляется стук при ударении ползунка КПП с корпусом тяги.

Признаки неисправности опор двигателя

Как заменить маховик ВАЗ 2114

Чтобы предотвратить короткое замыкание, перед началом работ нужно снять “минусовую” клемму с АКБ. Демонтаж маховика ВАЗ 2114 производится в такой последовательности:

  • установить машину на смотровую яму или подъемник;
  • открыть капот;
  • открутить болты крепления защиты картера и снять ее;
  • выкрутить болт крепления”массы” к картеру и отстыковать провод;
  • ослабить гайки натяжения троса сцепления;
  • снять трос сцепления с рычага;
  • отстыковать клемму провода тягового реле стартера;
  • открутить гайку крепления провода питания стартера;
  • снять провод питания стартера;
  • открутить три гайки, удерживающие стартер, и снять его с автомобиля;
  • ослабить затяжку хомута крепления шарнира переключения передач;
  • снять тягу переключения передач с наконечника;
  • отстыковать провода от датчика скорости (находится в верхней части КПП);
  • снять клемму провода выключателя заднего хода с датчика, расположенного на КПП;
  • выкрутить болт правого нижнего крепления КПП к кузову;
  • выкрутить болты и снять крышку картера сцепления;
  • открутить левое нижнее крепления КПП;
  • вывесить или опереть двигатель, чтобы он не заваливался;
  • открутить гайки, удерживающие опоры двигателя;
  • снять опоры;
  • снять КПП со втулок, используя мощную отвертку;
  • отвести КПП назад, чтобы первичный вал вышел из зацепления;
  • опустить передний конец КПП и снять ее с машины;
  • открутить 6 болтов, крепящих корзину сцепления к маховику;
  • снять корзину, придерживая ведомый диск;
  • открутить болты крепления маховика и снять их вместе со стопорной пластиной;
  • снять маховик ВАЗ 2114 с фланца коленвала.

После демонтажа маховика следует осмотреть его состояние и убедиться в отсутствии задиров и деформации. Небольшие риски и задиры можно устранить, проточив поверхность маховика на станке. Слой снятого металла не должен превышать 1 миллиметр. При выявлении глубоких задиров или деформации, маховик следует заменить новым. Биение маховика должно быть не более 0,1 миллиметра. Зубья венца маховика восстановлению не подлежат. Если на них имеется сильная выработка или отсутствует хотя бы один зуб, маховик также подлежит замене.

Понравилась статья? Поделиться с друзьями:
АвтоРалли
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
