Основные признаки износа и необходимости замены подушек двигателя

Симптомы порванной подушки двигателя: на что обратить внимание

Опора двигателя (подушка двигателя) предназначается для того, чтобы уменьшить вибрационные нагрузки и колебательные движения ДВС в подкапотном пространстве, а также свести к минимуму передачу таких нагрузок на кузов транспортного средства.Другими словами, двигатель крепится к несущим элементам кузова автомобиля не напрямую, а при помощи специальных опор, которые также называют подушками.

Если просто, подушка двигателя является прокладкой между двигателем и кузовом. Естественно, любые проблемы, которые связаны с подушками мотора, приводят к тому, что эффективность работы опор двигателя падает и возникает сильный дискомфорт. Также по ряду причин в значительной степени может осложниться эксплуатация ТС.

Далее мы поговорим о том, какие признаки указывают на то, что опора силового агрегата порвалась, а также как проводится диагностика и проверка подушек двигателя.

Подушка двигателя: на что влияет и как устроена

На разных отечественных и иностранных автомобилях до 80-х годов опора двигателя фактически представляла собой плотную резину, которая прикручивалась к двигателю и кузову. Такое решение повсеместно использовалось на автомобилях, которые в то время были в подавляющем большинстве с задним приводом. При этом простые опоры неплохо справлялись со своими задачами.

Однако в дальнейшем кузова стали легче, уменьшилась толщина стали, изменились требования к пассивной безопасности и т.д. В результате подушки превратились в более сложное изделие из металла и резины. На элитных моделях авто появились гидравлические опоры двигателя, которые способны обеспечить максимум комфорта по сравнению с другими аналогами.

Итак, двигатель современного легкового автомобиля с приводом на передние колеса зачастую крепится на 4 или 5 опор. Как правило, две подушки расположены на КПП, остальные крепятся к силовому агрегату. Сам двигатель и коробка имеют жесткое соединение.

Что касается ДВС, принято выделять правую подушку, а также переднюю и заднюю. Правая подушка двигателя закреплена на переднем правом лонжероне. Такая опора располагается сверху. Передняя подушка двигателя зачастую крепится к передней балке, расположена снизу. Задняя подушка также находится внизу, может быть прикреплена к днищу или к подрамнику. Кстати, на многих моделях задняя опора конструктивно отсутствует.

Если говорить о конструкции, резинометаллические опоры двигателя могут отличаться по форме и материалам изготовления, однако зачастую в основе лежит металлический цилиндр, в который впрессован сайлент-блок.

Основной задачей является надежная, но не жесткая фиксация ДВС, при этом подушка одновременно поглощает вибрации и гасит возникающие колебания. В результате улучшается управляемость ТС, сам двигатель получается менее вибронагруженным, от вибраций в меньшей степени страдает навесное оборудование, колебания не сильно передаются на кузов автомобиля и т.д.

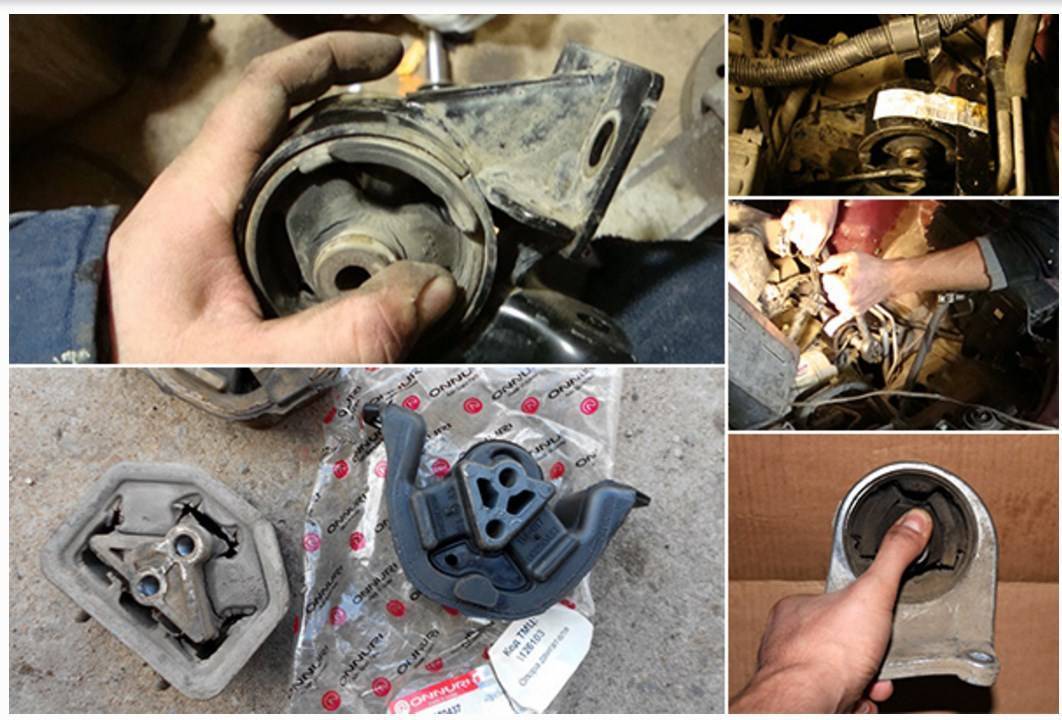

Порванная подушка двигателя: признаки

Как и любая другая деталь, опора силовой установки также имеет ограниченный срок службы и со временем выходит из строя. В среднем, подушки на современных авто рассчитаны как минимум на 100-120 тыс. км, хотя на практике данные элементы могут нуждаться в замене как раньше, так и намного позже данного срока.

Обычно причиной проблем становится резиновая вставка, которая попросту растрескивается и рвется от нагрузки. Реже трещины появляются в металлической части опоры, разбиваются места установки крепежей и т.д.

Так или иначе, на неисправность подушек мотора обычно указывают такие симптомы:

Сам двигатель работает ровно, однако водитель ощущает явное усиление вибраций по кузову, на руле, на ручке КПП и т.д.;
В момент начала движения с места, а также во время торможения можно услышать пощелкивание или приглушенные стуки в подкапотном пространстве;
При езде по неровной дороге слышны удары спереди автомобиля, такие удары во многих случаях ощущаются на рычаге КПП, переключение передач на «механике» в этот момент может быть затруднено;

Чтобы проверить подушки двигателя, не обязательно сразу обращаться на СТО и загонять автомобиль на стенд. Обычно неисправность можно установить и локализовать самостоятельно даже при наличии не слишком богатого опыта по ремонту и обслуживанию авто.

Самым простым способом первичной диагностики является раскачивание двигателя руками в подкапотном пространстве, после чего по стуку можно локализовать порванную или треснувшую опору.

Еще одним приемом в рамках диагностики подушек двигателя является прием, когда сначала открывается и фиксируется капот, затем машину заводят и подают на первой передаче рывками вперед. Анало

avtoexperts.ru

Двигатель автомобиля имеет достаточно большой вес и подвержен вибрациям, поэтому должен быть закреплен от какого-либо смещения при работе. Если же места крепежа будут жестко соединены с элементами кузова, то они очень быстро выйдут из строя, так как при движении по неровностям дорожного полотна точки крепления будут воспринимать значительные знакопеременные нагрузки.

Плюс к этому весь кузов будет постоянно вибрировать, что помимо дискомфорта для находящихся внутри авто, еще и отрицательно скажется на долговечности всех элементов автомобиля.

Подушка (опора) двигателя ВАЗ

Назначение

Специальные опоры или как их еще называют, подушки служат для гашения вибраций во время работы двигателя и для его надежной фиксации.

Подушкой опора названа не случайна, так как полностью соответствует своему назначению. Так в толковом словаре Ожегова одно из значений слова «подушка», – это то, что является опорой чего-нибудь, принимает на себя давление механизма.

Основной задачей установки опор является надежность крепления и сведение до минимума смещения в стороны во время работы.

Помимо этого, благодаря подушкам, силовой агрегат изолирован от всех деталей кузова, что делает автомобиль комфортным для движения.

В зависимости от модели авто двигатель может иметь от 3-х до 5-ти подушек.

Так передняя и задняя подушки следят за вибрацией на холостом ходу и при выходе двигателя на максимальные нагрузки.

Конструкция

Простейшие опоры представляет собой резинометаллический элемент, где между двумя стальными пластинами помещен слой резины. Пластины имеют на торцах резьбовую часть в виде шпильки для соединения с деталями кузова. Подобные изделия могут быть выполнены как цельные, так и разборные.

Некоторые опоры, например, классические модели ваз 2101-07 внутри подушки еще и имели пружину и резиновый отбойник, что повышало жесткость и смягчало сильные удары.

В последнее время все чаще вместо резины производители стали применять полиуретан, как наиболее износостойкий, и металл в большинстве случаев уступил свое место алюминию.

На более дорогих моделях авто для большего комфорта при движении применяются более современные конструкции, такие как гидравлические опоры. Они состоят из двух камер и мембраны между ними, камеры наполнены жидкостью, которая при нагрузке может перемещаться из одной емкости в другую.

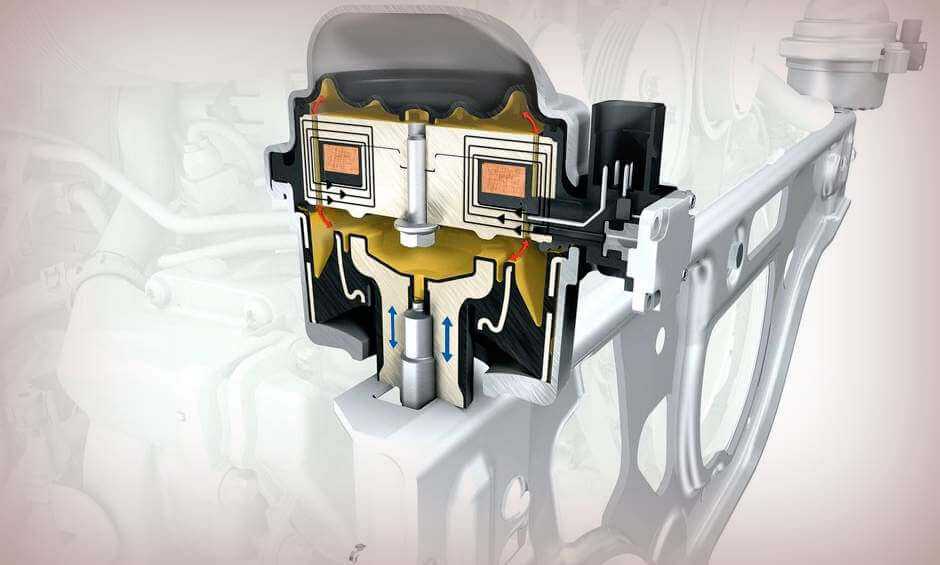

Электрическая гидро-опоры двигателя

Подобные опоры могут подстраиваться под работу силового агрегата в любых режимах его работы и способны максимально гасить любые возникающие вибрации, заметно увеличивая степень комфорта при эксплуатации авто.

Наибольшие нагрузки на подушки двигателя приходятся при его запуске, старте и остановке транспортного средства. Неисправная опора увеличивает нагрузку на двигатель и трансмиссию, повышая вероятность их поломки.

Неисправности:

• Трещины, разрывы на теле наполнителя, либо стальных пластинах;

• Деформация подушки;

• Отслоение резины от металла;

Новая и старая подушка

Признаки неисправности:

• Вибрация двигателя;

• Мотор «подпрыгивает» при старте и торможении авто;

• Вибрация, отдающая в рулевое колесо, ручку КПП и весь кузов;

• Толчки при переключении передач;

• Выбивает скорость;

• Удар при строгании на задней скорости;

• При езде по неровной дороге, прослушиваются стуки, схожие с неисправность ходовой части.

Причины неисправности

Может быть несколько причин преждевременного отказа подушек. Так, например, при тюнинге авто устанавливают амортизаторы с более жесткой характеристикой, низкопрофильные шины для улучшения управляемости и изменения внешнего вида авто. Однако в этой ситуации амортизаторы на ямах не полностью гасят колебания кузова, которые оказывают отрицательное действие на все элементы подвески и в том числе на опоры двигателя.

Манера езды. Это резкие старты и торможения провоцирующие огромные нагрузки на подушки двигателя из-за быстрого смещения центра тяжести. Сюда же стоит отнести и проезд неровностей на дороге не снижая скорости.

Естественный износ. Это механические нагрузки, перепады температур, старение резинового наполнителя, теряющего свою эластичность.

Уставшая подушка

Сроки замены

В среднем опоры силовой установки способны выходить порядка 100 тыс. километров и более (до 200 тыс.) при умеренной езде и надлежащем контроле за их состоянием.

При обнаружении любых признаков неисправности подушек двигателя и КПП рекомендуется, не откладывая произвести их замену. При этом не стоит приобретать изделия неизвестного производителя, отдавая предпочтение оригиналу.

В заключение. Исправные опоры, это комфорт и безопасность движения, а также продление ресурса вашего силового агрегата.

Признаки и причины неисправности подушек двигателя ВАЗ 2110

Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .

Замена правой опоры двигателя ВАЗ 2110, 2111, 2112

Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

Отворачиваем гайку крепления подушки (Ключ на 15).
Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).
Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.

Замена левой опоры двигателя ВАЗ 2110, 2111, 2112

Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:

Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.
Снимаем верхний ограничитель подушки.
Отворачиваем два болта крепления подушки к кузову (ключом на 13).
Снимаем подушку.

Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.

Замена задней опоры двигателя ВАЗ 2110, 2111

Устанавливаем домкрат под КПП:

Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.

Замена передней нижней опоры двигателя ВАЗ 2112

Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Замена передней верхней опоры двигателя ВАЗ 2112

Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
Вынимаем гайку и болт.
Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
Снимаем штангу.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.

Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .

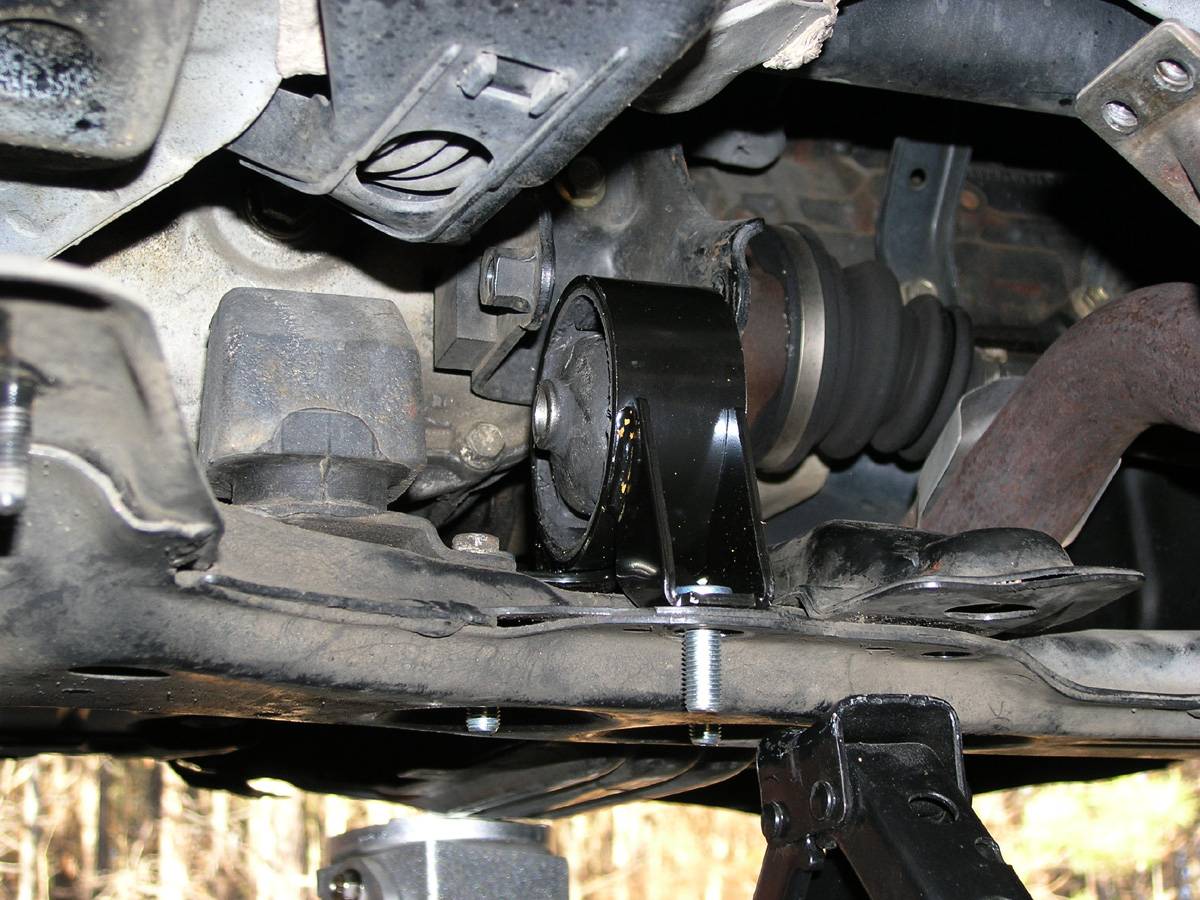

Где располагается

Не каждый водитель знает досконально как устроена машина, а сейчас многие его вообще не знают. Поэтому про наличие гидроопор и их расположение тоже знают далеко не все. Просто подняв крышку капота, не залезая под машину снизу, максимум что можно увидеть, это верхнюю подушку.

В каждой модели и марке машины опоры расположены по разному, и их количество тоже существенно отличается. Это в основном обусловлено разным расположением моторов, в разных марках и моделях, а так же разным размещением коробок передач

Наиболее важно, чтобы подушки надежно крепились, чтобы исключит их смещение при работе мотора

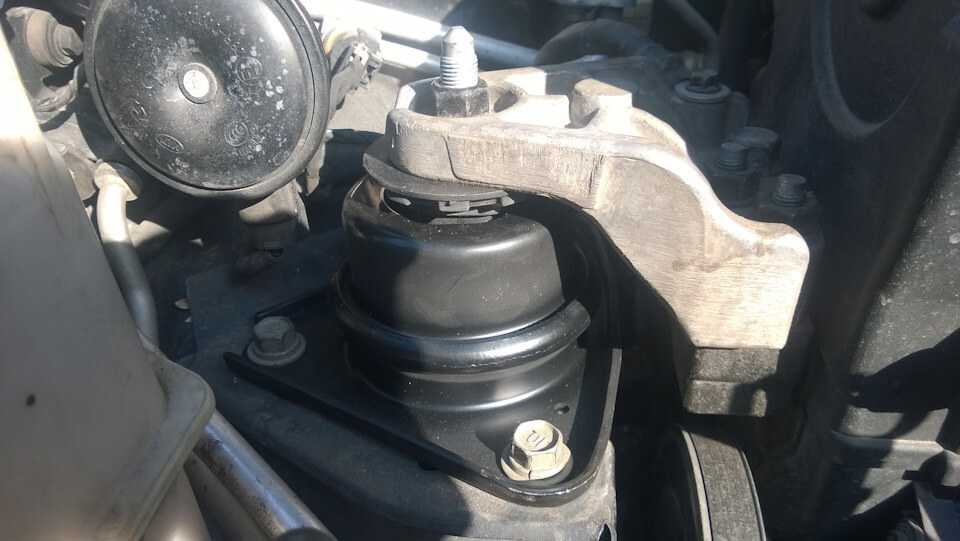

Наиболее часто гидроопоры располагаются в трех точках снизу двигателя и в двух точках сверху. Гидроопора двигателя правая, левая и центральная соответственно

Точно такие же опоры могут держать и коробку передач, тут важно владельцу понимать где кончается двигатель, и начинается коробка

Поэтому жесткое крепление мотора к корпусу может выломать крепеж и сами крепления. Чтобы этому противостоять и были созданы подушки гидроопоры. Как работает гидроопора двигателя? Она предназначена для обеспечения мягкого и одновременно надежного крепления. Служит своеобразной прокладкой между кузовом и мотором, которая предохраняет обе детали от повреждений.

Подавление вибраций и препятствие смещению мотора с одной стороны, с другой – защита мотора от ударов, идущих от колес. Таких опор бывает от трех и до пяти штук. Современные автомобили оснащаются как гидроопорами так и резинометаллическими подушками.

Подробно останавливаться на резинометаллических я не буду, у них устройство проще, но гидравлические амортизируют гораздо лучше. Так как резинометаллическая не способна подстраиваться под нагрузку и имеют постоянную жесткость.

Состоит подушка из двух резиновых емкостей. Какая жидкость в подушках используется? Они заполненных пропиленгликолем (либо другой подходящей жидкостью), между которыми расположена мембрана. Суть действия похожа на работу амортизатора. Вибрация вызывает перемещение этой жидкости из одной камеры в другую.

За счет мембраны происходит сглаживание вибраций при холостых оборотах, как в гибкой опоре. С возрастанием оборотов и соответственно вибрации, которые за счет мембраны уже не удается погасить. Тут начинается переливание жидкости в нижнюю емкость из верхней. За счет этого увеличивается жесткость подушки.

avtoexperts.ru

Назначение

В зависимости от модели авто двигатель может иметь от 3-х до 5-ти подушек.

Конструкция

• Трещины, разрывы на теле наполнителя, либо стальных пластинах;

• Отслоение резины от металла;

• Мотор «подпрыгивает» при старте и торможении авто;

• Вибрация, отдающая в рулевое колесо, ручку КПП и весь кузов;

• Толчки при переключении передач;

• Удар при строгании на задней скорости;

• При езде по неровной дороге, прослушиваются стуки, схожие с неисправность ходовой части.

Причины неисправности

Сроки замены

Источник

Подробнее об устройстве

Правильнее всего называть крепежное устройство, на которое монтируют силовой агрегат, опорой двигателя. Однако вследствие того, что этот элемент также выполняет функцию своеобразной подушки, его также называют подушкой двигателя. В английском варианте это звучит не иначе как Engine Mount. Кстати, подушки определенных конструкций называют «гитарой». Обычно автомобиль оснащен тремя подушками . Вариантов исполнения таких комплектующих несколько:

На старых автомобилях можно найти полностью резиновые подушки двигателей со специальными крепежными элементами и небольшими армирующими элементами. На сегодняшний день наиболее распространенными являются резинометаллические варианты подушек , так что о них поговорим подробнее. В основе таких изделий лежит пара стальных пластин (иногда и из другого металла) с прокладкой из износостойкой резины. Иногда такие подушки дополняют буферами и пружинами, которые призваны повысить жесткость опоры двигателя и увеличить эффективность ее работы при сильных ударах. Стоит также отметить, что многие производителя отказываются от применения резины в своих изделиях – на замену ей приходит более стойкий полиуретан . Пока что полиуретановые опоры двигателей встречаются главным образом в спортивном транспорте, хотя аналогичные изделия можно заказать у некоторых фирм и установить на обычную «легковушку».

Особенности эксплуатации

При возникновении излишней вибрации двигателя проверьте целостность подушки опоры двигателя.

Подушка двигателя является деталью, подверженной износу, так как она работает всегда, когда запущен мотор. Наибольшим испытанием для опор является запуск двигателя, трогание с места, а также остановка авто. В такие моменты нагрузка на опоры является самой большой. Износ или поломка данной детали ведет к повышению нагрузки на двигатель и повышению вероятности его поломки.

Трещины и порывы на опорной подушке видны если для этого специально производить плановый осмотр, но такие симптомы как повышенная вибрация с отдачей в руль при работе двигателя или переключение передач с толчками, а если износится подушка та что возле КПП, то и выбивать скорость может. То тут явные факты на лицо, нужно в строчном порядке нужно покупать комплект новых опор и приступать к замене.

Появление трещин или отслоения резиновой части опоры от металлической – весомый аргумент для замены.

Имея под рукой набор ключей, домкрат и смотровую яму в принципе поменять можно и самостоятельно без особых навыков, хотя встречаются случаи где процедура по замене опор двигателя весьма занятное дело.

Следить за состоянием резинометаллических опор несложно: нужно просто проверять целостность резиновой прокладки и регулярно удалять с нее грязь и масло, подтягивать болты крепления.

В среднем опора двигателя служит около 100 тыс. км пробега. Но надлежащий уход позволяет пролит строк эксплуатации, причем не только за самим креплениям ДВС, но и состоянием мотора в целом.

Если автомобиль оборудован гидравлическими опорами, для их тестирования необходимо открыть капот и завести двигатель. Далее необходимо проехать пару сантиметров вперед и назад. Если с опорами что-то не так, двигатель сместится с места при старте и вернется на место при остановке, что будет сопровождаться хорошо слышимыми звуками.

В не зависимости от того какие опорные подушки держат двигатель на вашем автомобиле, совет для всех общий. Не стоит резко рушать, давая тем самым максимальную нагрузку на опоры, пересекать выбоины и горбы на не больших скоростях, дабы колебания мотора были минимальными, а следовательно и вибрации нуждающиеся в поглощении опорами двигателя, будут не значительными.

Замена

Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.

Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.

Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.

КАК СНЯТЬ ЗАДНЮЮ ПОДУШКУ ДВИГАТЕЛЯ ВАЗ 2111,2110

8 клапанные моторы

Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
Снимите защиту двигателя.
Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
Кронштейн снимается, извлекается подушка и меняется на новую.
Далее сборку выполняйте в обратной последовательности.
Пододвиньте домкрат под коробку передач, после чего поднимите ее.
С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.
Снимите заднюю опору.
Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
Задняя опора возвращается в изначальное состояние путем обратной сборки.

КАК СНЯТЬ ЛЕВУЮ ПОДУШКУ ДВИГАТЕЛЯ ВАЗ 2110,2111,2112

16 клапанный мотор

Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.

Как закрепить двигатель ваз 2110 8 клапанов

На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.

КАК ЗАМЕНИТЬ ПОДУШКУ ДВИГАТЕЛЯ ВАЗ 2110,2111,2112

Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:

Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
Выполните обратную сборку;
В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
Достаньте болт вместе с гайкой;
Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
Опору теперь можно снять, заменить подушку или весь узел;
Сборка выполняется в обратной последовательности.

Дополнительная опора

Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.

Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.

Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.

Доработка доп опоры на 16 кл. Самаре!

Как проверить подушки двигателя ваз 2112 16 клапанов

Меры профилактики

Чтобы предупредить поломку, лучше всего проводить периодическую профилактику. Так вы затратите намного меньше сил и времени на ремонт.

К профилактическим мерам можно отнести:

Периодическая проверка затяжки болтов;
Удаление сухой ветошью загрязнений и следов масла с резиновых элементов опор двигателя;
Регулярное повторение этих мероприятий раз в 4 месяца.

На практике даже у относительного новичка в области самостоятельного ремонта на замену подушек двигателя уходит не более 5 часов. Но это позволяет развить собственные навыки, а также сэкономить приличную сумму денег на услугах станций технического обслуживания.

Источник

Как определить износ и необходимость замены подушек двигателя?

Симптомы порванной подушки двигателя: на что обратить внимание
