Замена подушек двигателя на 16-ти клапанной ваз-2112 своими руками: снимаем с опоры

Замена конструкционных подушек крепления двигателя: теория и практика

Крепление двигателя представляет собой стальную опору на каучуковой подушке. Несмотря на то что каучук – очень надежный материал, после большого пробега лучше обновить крепеж, что продлит срок службы двигателя. Характерным проявлением износа подушек является неприятное дребезжание, машина начинает себя вести как консервная банка с монетами. Если имеют место такие проявления, нужно менять каучуковые подушки.

Еще раз проверить правильность предположения об износе можно, открыв капот. Приложите руку к работающему двигателю. Если дребезжание интенсивное – обязательно поменяйте подушки. Вывод очевиден, так как каучуковые подушки должны не только надежно удерживать, но и поглощать вибрации работающего агрегата. Если этого эффекта нет, данный конструкционный элемент значительно изношен и не выполняет своих функций.

Цены

Перед тем как идти в магазин, вы должны определить с тем, стоит менять только подушки или всю опору в сборе. В зависимости от состояния металлических опор, отсутствия на ней повреждений, можно произвести замену лишь её прорезиненной составляющей.

• Цена комплекта подушек для 16-ти клапанной ВАЗ-2112, составляет порядка 1500рублей, а опор в сборе 3000рублей.
• Работы по замене подушек в автосервисах варьируются в пределах 500рублей за 1 штуку, однако мы считаем, что это лишняя трата денег, и предлагаем вам провести эти работы самостоятельно, благо никаких специальных навыков для этого не требуется.

Добро пожаловать! Подушки двигателя – благодаря ним вибрация которую издаёт двигатель не передаётся на кузов автомобиля (Она гаситься за счёт резины из которой и состоят подушки), тем самым если двигатель у автомобиля трясётся, то на кузов ещё особо не передаются эти колебания благодаря подушкам, кроме этого при езде по кочкам двигатель стоящий на опорах (Подушках) не стукается сильно, а опять же мягко пружинит и колебания эти гасятся при помощи материала из которого как раз и состоят подушки (Из резины).

Примечание! Чтобы произвести замену всех подушек двигателя или только како то одной, запастись будет нужно одним и тем же набором инструментов, а именно: Набором гаечных ключей, набором накидных ключей и воротком с накидными головками, ну и ко всему этому домкрат и длинная плоская доска нужна будет!

Где находятся подушки двигателя? Их всего три в 8 клапанных двигателях и четыре в 16 клапанных машинах, при этом две подушки на обоих движках находятся в одном и том же месте, это левая нижняя и правая нижняя, они с самого низу крепят двигатель к кузову автомобиля, сразу говорим что все мы их вам показать не сможем, а только лишь на словах скажем примерное их месторасположение, более подробно с заменой каждой подушки вы ознакомитесь по мере прочтения данной статьи.

Когда нужно менять подушки двигателя? Если вибрация на кузов усилилась которую двигатель даёт и при его осмотре (Когда он работает) он трясётся, то можно подумывать о замене подушек двигателя на новые, их можно менять как по отдельности, так и все вместе (На ваше усмотрение и по состоянию смотреть нужно, если подушка находится в отличном состояние то и менять возможно её не нужно) и кроме того, визуально взглянув на них, можно уже по состоянию понять, нуждаются они в замене или же нет, чтобы это было проще сделать, нужно проделать следующую операцию, возьмите домкрат и небольшую но и не маленькую доску, которая закроет весь поддон картера, после чего положите эту доску на домкрат и начинайте его вверх поднимать (Они при этом на поддон опереться должна) и как только двигатель приподнимется (На подушках он уже не будет лежать), переходите к осмотру подушек, если вдруг окажется что подушки не нуждаются в замене, то перед опусканием мотора, рекомендуем вам их смазать каким ни будь защитным составом и только после чего опускать домкрат вместе с мотором, кстати когда домкрат мотор держать будет, проверьте наличие люфта между пластинами подушек и рамой мотора, если окажется что люфт есть, то устраните его, подтяжкой гаек крепления подушек и возможно что тряска двигателя после проведённой операции прекратится.

Замена на 16-тиклапанных моторах

При замене подушек двигателя на ВАЗ-2110 (16 клапанов) алгоритм проведения работ такой же, разница только в количестве элементов. Вот только желательно проводить ремонт на яме или эстакаде – намного лучше доступ к элементам и их креплениям. В подкапотном пространстве места очень мало. Алгоритм проведения ремонта:

1. Выкрутите ключом на «15» болт, с помощью которого произведена фиксация штанги нижней передней опоры к поперечной тяге подвески.
2. Выкрутите гайку с болта, которым зафиксирована опора на кронштейне. Одним ключом выкручиваете, другим удерживаете от проворачивания.
3. После извлечения болта снимите подушку. На ее место установите новую или замените резиновую часть.
4. Затем выкручиваете крепеж передней верхней опоры ключами на «17».
5. Извлекаете гайку и болт.
6. Выкручиваете крепеж верхней передней опоры к кузову при помощи ключей на «15». Извлекаете гайку и болт.

Сборку и окончательный монтаж осуществляете в обратной последовательности. Болты можно оставить старые, а гайки установите новые. Теперь вы знаете, как поменять подушки двигателя ВАЗ-2110 своими руками, ремонт займет не более двух часов.

Как Определить Неисправность Подушки Двигателя

Подушки являются моторными признаками неисправности

Подвеска двигателя (опора двигателя) предназначена для подавления вибраций и вибраций кузова автомобиля. Так что, если бы не было подушек? Все чувствовали бы в машине, как будто они летят на древнем самолете или хуже.

Что такое подушка двигатель

Подушка двигателя по своей сути является прокладкой между силовым блоком и элементами кузова. На старых российских автомобилях сам продукт был простым. кусок прочной резины с крепежными деталями на двух противоположных сторонах. Ну а в основном задний привод был автомобилем, передний привод появился только на ВАЗ-2108 в 1985 году.

Современные опоры двигателя могут быть резинометаллическими и гидравлическими. Однако гидравлические колодки используются нечасто, а главное на дорогих автомобилях.

Обычно весь переднеприводный блок устанавливается на 4 или 5 ножек: две ножки находятся на коробке, а две. три на двигателе. Двигатель и коробка агрессивно связаны.

Стандартные опоры двигателя:

• — правая подушка (на передней правой стороне тела, обычно прикрепленная сверху);
• — передняя подушка (в основном прикреплена к передней опоре двигателя, расположенной внизу);
• — задняя подушка (прикреплена к поддону или к переднему подрамнику, также расположенному ниже).

Задняя опора двигателя может отсутствовать. Подушка коробки передач является общей опорой, она просто крепится близко к задней части двигателя.

Резино-металлические подшипники конструктивно выполнены в различных формах. Это может быть металлический или дюралюминиевый цилиндр с бесшумным резиновым блоком внутри, дюралюминиевая «лапа» с резиновой прокладкой.

подписать неисправность

опорыдвигатель почувствуй свою правдупроверить и не путать такой звук.

Сбои Подвеска двигателя

В процессе использования автомобиль выходит из строя по разным причинам. Наиболее распространенным недостатком является поломка резиновой составляющей изделия. Хотя такие детали служат долго (до 100 км), из-за их максимальной нагрузки их резина не выдерживает и не ломается. В частности, большие нагрузки возникают при запуске автомобиля и при торможении. Если водитель машины любит скоростное вождение с резким запасом на старте, то Подвеска двигателя это не будет длиться долго.

Резина на подставке имеет тенденцию высыхать и теряет эластичность. Бывает, что когда вы наталкиваетесь на препятствие, скоба из дюралюминия снимается. Если моторное масло попадет на резиновый блок подушки, резина съест масло, подшипник выйдет из строя раньше. Антифриз и тормозная жидкость также негативно влияют на подушку. В любом случае, работать с машиной с неисправной подвеской двигателя будет неудобно, и время от времени это будет опасно.

Симптомы отказа подвески двигателя:

• — при запуске и торможении перед автомобилем возникают щелчки и стуки;
• — движение вместе с неровностями на передней части тела;
• — была вибрация;
• — при движении по неровной дороге рычаг коробки передач возвращается.

в качестве обнаружить неисправность Подушки поддержки двигателя

Конечно, существуют специальные стенды для диагностики подвески, но это не всегда возможно. Вы можете попытаться найти неисправность без помощи других.

Во-первых, вам необходимо открыть капот автомобиля и внимательно осмотреть все опоры двигателя, которые доступны для внешнего осмотра. Сильные слезы и повреждения будут очевидны сразу. Для лучшего обзора всех опор, особенно нижних, вам понадобится автомобильный подъемник или смотровое отверстие.

Осмотр и диагностика опор двигателя лучше всего проводить вместе. Один разведчик перемещает поддержку и другие внимательно следит, если есть какие-либо перерывы в резиновой части при перемещении блока поддержки. Такой диагноз обычно почти полностью неисправен.

Нетрудно изменить сопротивление двигателя в целом, верхнюю подушку можно менять, не открывая и не поднимая, но домкрат будет очень необходим. При замене нижних опор потребуется остановка. Дело в том, что когда подушка снята, двигатель теряет опору и движется вниз. Чтобы установить последнюю часть, нужно отнести ее на место. Это где вам нужен акцент или домкрат. Опять же, для двоих гораздо удобнее выполнять такую ​​операцию вместе, имея некоторый опыт, который можно обойтись без стресса.

Post Views: 3

Штатная опора двигателя – артикул и цена

На Lada Приора с 16 клапанными моторами устанавливаются четыре вида подушек:

• Верхняя опора — она же гитара;
• Нижняя.
• Правая (передняя);
• Левая(задняя);

Кстати, опоры двигателя для Лада Приора выпускаются в нескольких вариантах. Лучшими показателями обладают детали нового образца.

Некоторые автолюбители дополнительно устанавливают еще одну подушку, крепящуюся к коробке переключения передач. Штатно этим элементом оснащались ВАЗ-2110 с 8-клапанным мотором.

Правая

Правая (верхняя) передняя опора двигателя на Приора крепится через кронштейн к мотору, она служит для:

• Передачи веса силового агрегата на кузов;
• Ограничения продольных перемещений мотора.

Артикул запчасти – 2110-1001240. В розничных магазинах стоит 300-600 рублей. В продаже можно встретить одну подушку (только резиновую деталь) или в сборе с металлическими ограничителями.

Левая

Левая, если смотреть по ходу движения, опора двигателя автомобиля, устанавливается между коробкой переключения передач и кузовом, выполняет те же функции, что и правая. Другое название – задняя (нижняя).

Резиновая часть подушки идентична применяемой справа, каталожный номер: 2110-1001240. Но крепление передней и задней детали силового агрегата Лада Приора различается, поэтому запчасти, поставляющиеся в сборе с ограничителями, идут как две разные детали.

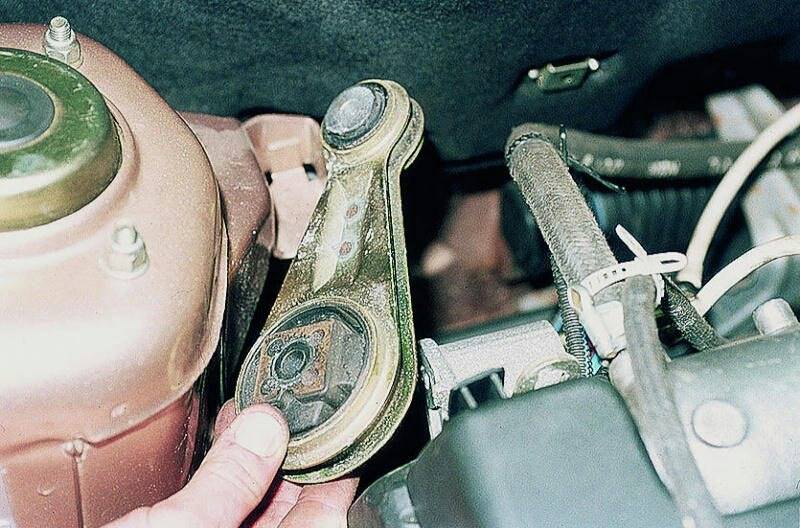

Верхняя

Верхняя опора силового агрегата Приоры препятствует поперечному перемещению мотора. Эта деталь представляет собой штангу, по краям которой сделаны отверстия большого диаметра, в них установлены резиновые подушки, гасящие вибрации. Из-за своей формы верхняя штанга получила в народе прозвище «гитара». В некоторых руководствах по ремонту деталь называется штангой.

Верхняя «гитара» выпускается в нескольких модификациях. Специальный каркас из алюминия, улучшенные демпфирующие подушки, применяемые на деталях нового образца, увеличивают ресурс узла.

Замена верхней опоры (штанги) двигателя Лада Приора проводится легче, следовательно, быстрее, чем замена других подушек силового агрегата этой машины.

Нижняя

Нижняя опора двигателя, она же правая штанга, у Лада Приора такая же, как и верхняя, это две одинаковые детали. Поэтому для нее справедливо все, что сказано про верхнюю «гитару». Иногда нижней называется задняя подушка двигателя, которая в каталоге запчастей Lada Приора обозначается как левая подушка мотора.

Дополнительная на КПП

Дополнительная опора не предусмотрена для 16-клапанного двигателя Лада Приора. Но владельцы приор часто устанавливают ее сами. Это не требует каких-либо переделок, конструкция корпуса КПП и кузова у Priora аналогична ВАЗ-2110.

Ее установка делает крепление двигателя более жестким, прекращаются дергания при движении на низших передачах, «кивки» силового агрегата при резких ускорениях и остановках. Но возрастает вибрация, передающаяся на кузов.

Задняя штанга КПП обозначается в каталоге номером 2110-1001280, поставляется в сборе с креплением. Цена – 500–800 р.

Как крепится двигатель в авто ВАЗ2110

Двигатель авто ВАЗ 2110 крепится в автомобиле в моторном отсеке. Опорами служат три эластичных элемента. К кронштейну двигателя крепится правая опора, к кронштейнам картера КП – левая и задняя опоры. Последние две опоры по конструкции аналогичные.

Как заменить правую подушку двигателя авто ВАЗ 2110

Итак:

• Откручивается верхняя гайка фиксирующая подушку двигателя.
• Выкручиваются два болта удерживающие элемент к кронштейну.
• Под колесной аркой откручиваются болты, которые соединяют кронштейн с лонжероном.
• Кронштейн правой подушки двигателя ВАЗ 21103 вытаскивается из автомобиля.
• Меняется старая подушка и устанавливается новая в обратной последовательности разборки.

Как заменить левую подушку двигателя авто ВАЗ 2110:

Как и в первом случае откручивается верхняя гайка фиксации подушки. Но двигатель с этой стороны нужно опустить.

• Двигатель опускается на подготовленную опору.
• Вытаскивается верхняя шайба подушки.
• Выкручиваются болты фиксирующие элемент.
• Левая подушка под двигатель ВАЗ 2110 снимается.
• Вместе со шпилькой удаляется нижняя шайба.
• Левая подушка двигателя ВАЗ 21102 меняется на новую, а сборка выполняется в обратной последовательности.
• С помощью головки откручивается гайка, фиксирующая заднюю подушку к кузову.
• Отворачивается крепление подушки двигателя на ВАЗ 2110 к коробке передач.
• Подушка снимается.

Как заменить заднюю подушку авто ВАЗ 2110

Снятие задней подушки ВАЗ 2110

Комплектация задних подушек может быть вместе с кронштейном или без него. Деталь представляет собой цельный литой элемент, в котором есть все необходимые отверстия для монтажа подушки. Для увеличения надежности и жесткости на внутренней части кронштейна расположены ребра. Верхний кронштейн крепления мотора – это промежуточное звено между подушкой опоры двигателя и гибкой штангой. С его помощью можно изменить угол фиксации к кузову и усилить конструкцию крепежа.

 Итак:

• Установка новой детали производится в обратной последовательности.
• Сборка узла выполняется обратно его разборке.

Для правильной замены подушек двигателя ВАЗ 2110 можно познакомиться с видео.

Тюнинг крепления двигателя ВАЗ 2110

Достаточно доступный элемент тюнинга, с помощью которого можно крепление двигателя сделать более жестким – замена заводской штатной опоры на элемент с более жестким корпусом и резиновой деталью опоры.Это устройство позволяет:

• Максимально уменьшить перемещение двигателя при торможении им, резком старте автомобиля, наезде на неровности.
• Увеличить ресурс системы выпуска и приводов ведущих колес.
• Предохранить от самовыключения передач.
• Под капотом будет установлена яркая тюнинговая деталь.

Тюнинговая деталь крепления двигателя ВАЗ 2110

Для усиления жесткости двигателя можно установить четвертую опору для силового агрегата авто. Она соединяет между собой поперечину передней подвески автомобиля ВАЗ 2110 и картер сцепления. Такое устройство можно установить как для крепления двигателя 8 клапанов, так и 16 клапанов. При монтаже дополнительной опоры нужно найти для модуля зажигания другое место и приобрести новый кронштейн. Общий вид устройства показан на фото.

Общий вид элементов дополнительной опоры для ВАЗ 2110

Дополнительная опора двигателя СВС для ВАЗ 2110 2112,2170 2172

Инструкция по установке включает:

• Демонтаж бронепроводов свечей зажигания.
• Разъединяются разъемы проводов от модуля зажигания авто.
• Выворачивается крепление к блоку цилиндра и картера сцепления модуля зажигания.
• Откручиваются последние три гайки фиксации модуля, который затем снимается.
• Закручивается новое крепление, и модуль зажигания устанавливается на другое место.
• На поперечину передней подвески прикручивается кронштейн четвертой опоры.
• В отверстие клеммного зажима просовывается болт, устанавливается и закручивается на два витка гайка.
• В проушину фиксации опоры ставится нижняя головка штанги.
• Вставляется в отверстие проушины и подушки соответствующего размера болт, закручивается гайка.
• Регулируется размер штанги до тех пор, пока отверстие в картере сцепления не совпадет с отверстием на верхней головке.
• Вставляется еще один болт.

Установка четвертой опоры двигателя ВАЗ 2110

• Щиток картера сцепления, головка штанги крепятся через распорную втулку на опоре.
• Выполняется затяжка всех болтов.
• При установке другого крепления для модуля зажигания в резьбовое отверстие на блоке цилиндров закручиваются болты.
• Крепится низ и верх кронштейна, все болты затягиваются.

При установке четвертой опоры цена подушек двигателя увеличится, но и увеличится надежность крепления двигателя автомобиля ВАЗ 2110.

Как заменить подушки двигателя на ВАЗ 2110-ВАЗ 2112?

an>Примечание! В данной статье мы поговорим исключительно об 8 клапанных автомобилях, если вы ищите информацию про 16 клапанные движки, тогда переходите на другую статью, под названием: «Замена подушек на двигателе автомобиля Лада Приора», по сути в этих двух двигателях подушки особо и не отличаются, просто в 16 клапанных машинах добавлены дополнительные подушки и убрана одна, задняя подушка двигателя, несмотря на это, левая и правая подушка двигателя присутствует как в 16 клапанном автомобиле, так и в 8 клапанном, но информация по замене этих двух подушек размещена только лишь именно в этой статье, поэтому если вы с них начнёте, тогда не переходите по ссылки а продолжайте просто далее читать данную статью по замене!

Замена левой подушки двигателя:

В начале под машину подлезьте и под саму коробку передач подставьте опору которая на домкрате лежать будет (Это дощечка может быть и не в коем случае чисто домкратом не поднимайте коробку, она может повредиться или если у вас всё же домкрат имеет плоскую поверхность и вы уверены что он не повредит корпус коробки, то можете попробовать поднять коробку передач, без какой либо опоры), затем по не многу поднимайте домкрат (Лучше всего использовать гидравлический, он на вряд ли сорвётся, ну только закрепить его отлично нужно) и за коробку передач, чуть приподнимется сам двигатель, когда это будет сделано, открутите гайку крепящую двигатель к подушки (Указана красной стрелкой) и аккуратно опустите домкрат, чтобы шток вышел из подушки, как только операция будет произведена, выкручивайте два болта которые крепят подушку (Указаны синими стрелками) и полностью снимайте её с автомобиля, устанавливайте новую и металлическую опору на неё которую вы тоже сняли со старой подушке, после чего повторно поднимайте двигатель за коробку и заверните гайку которая шток двигателя к подушке крепит, но только перед этим, обязательно болты крепления подушки к кузову прикрутите.

Замена правой подушки двигателя:

Замена производится как и с левой подушкой, а именно ставится домкрат (Указан красной стрелкой), но только уже не под коробку передач, а под картер двигателя (Указан синей стрелкой) и после чего он поднимает движок и отворачивается гайка которая силовой агрегат к подушке крепит (см. маленькое фото, там как раз и показывается отворачивание этой гайки), затем выкручиваются два болта крепления самой подушки (Зелёными стрелками указаны) и она уже может сниматься с автомобиля.

Примечание! Данная подушка на кронштейне размещена, если вдруг он будет погнут или если вы его просто захотите поменять, тогда открутите три болта крепления этого кронштейна к лонжерону кузова и после этого его снимите, кстати, перед тем как начать производить данную операцию, снимите ремень генератора, как это сделать читайте в статье: «Замена ремня генератора на автомобиле», пункт 1 вам нужен!

Замена задней подушки двигателя:

К этой подушке удобней всех подлезть и как правило при наличие хорошего инструмента, она быстро снимается, а снимается она вот как, сперва домкрат под коробку передач подставляется и он её чуть-чуть приподнимает, затем выкручиваются две гайки (Их на фото ниже не видно, сама подушка синей стрелкой указана и вороток красной указан, при помощи которого и происходит выкручивание одной из гаек) которые подушку к кузову крепят и ещё две гайки болтов, крепящих подушку через кронштейн к коробке (Данные гайки указаны зелёными стрелками на маленьком фото) и можете снимать старую подушку, совместно с кронштейном с силового агрегата.

Примечание! Подушки в магазине могут продаваться как в сборе с кронштейном, так и без него, если вы вдруг именно такую подушку и купили, то обязательно со старой снимите кронштейн для неё, между собой они скрепляются при помощи всего лишь одного болта (Указан красной стрелкой), отвернув который, кронштейн можно будет разделить с подушкой (Рекомендуем кронштейн в тиски зажимать, так будет гораздо удобней болт откручивать)!

Дополнительный видео-ролик: Приблизительно понять весь процесс по замене подушек двигателя на автомобилях десятого семейства, вы можете прочитав статью и просмотрев чуть ниже видео-ролик, с наглядной инструкцией.

Подушка – это элемент опоры двигателя, которая служит для крепления мотора к кузову автомобиля. Опора представляет собой резинометаллическую конструкцию, состоящую из стального корпуса и толстой каучуковой подушки.

Основная роль подушки заключается в гашении вибрации, идущей от мотора.

На автомобилях ВАЗ 2110 восьмиклапанные двигатели крепятся к кузову 3 опорами (двумя боковыми и задней), а шестнадцатиклапанные – 4-мя (двумя боковыми, нижней передней и верхней передней).

Замена конструкционных подушек крепления двигателя: теория и практика

Крепление двигателя представляет собой стальную опору на каучуковой подушке. Несмотря на то что каучук – очень надежный материал, после большого пробега лучше обновить крепеж, что продлит срок службы двигателя. Характерным проявлением износа подушек является неприятное дребезжание, машина начинает себя вести как консервная банка с монетами. Если имеют место такие проявления, нужно менять каучуковые подушки.

Еще раз проверить правильность предположения об износе можно, открыв капот. Приложите руку к работающему двигателю. Если дребезжание интенсивное – обязательно поменяйте подушки. Вывод очевиден, так как каучуковые подушки должны не только надежно удерживать, но и поглощать вибрации работающего агрегата. Если этого эффекта нет, данный конструкционный элемент значительно изношен и не выполняет своих функций.

Заменяем правую опору

Эта работа несложная. Но, для снятия именно этой опоры, придется произвести достаточно много дополнительных манипуляций.

Итак, приступаем к ремонту:

• Для начала снимаем ремень с генератора, он будет мешать. Далее слегка ослабляется крепление «гены» к мотору;
• Ставим домкрат внизу картера мотора, и поднимаем его;
• Откручивается гайка, крепящая подушку, воспользуйтесь ключом ”15”;
• Выворачивают 2 винта, крепящих подушку к кронштейну;
• Остается только скрутить 3 болта с лонжерона, и снять кронштейн;
• Извлеките старую подушку, и установите новую.

Сборка производится в обратной последовательности.Заключение

. Амортизирующие элементы силового агрегата, также иногда требуют замены. Хотя, на отечественных авто они довольно надежны. Замена подушек двигателя на ВАЗ 2110 и 2112 не является сложной работой. С этим справится даже начинающий автомобилист.
