Измеряем температуру включения вентилятора на ваз-2110: инжектор и карбюратор

Заводская установка температуры срабатывания вентилятора

Температура включения зависит от того какой ЭБУ установлен и какие в нём настройки используются. В стоке первый вентилятор должен включаться на 97 градусах, второй на 104 градусах.

Ещё чуть-чуть и вентилятор должен включиться. Зависит от настроек в ЭБУ.

Изменить параметры включения можно при помощи бортового компьютера, например, БК ШТАТ. У нас БК нет, но мы подключали специально с другой машины, и выставили температуру срабатывания на 95 градусов . Кстати у нас в редакции одна из самых первых Приор. Тут заводская температура включения сразу двух вентиляторов на 104 градусах .

Оптимальная температура

После выключения вентилятора температура должна быть на этой отметке. Если это не так, то смотрите термостат, скорее всего он гоняет жидкость по малому кругу.

Оптимальная температура включения вентилятора охлаждения зависит от условий эксплуатации автомобиля. Если основной пробег по трассе, то заводские установки (универсальные) — будут являться оптимальными. Если вы живёте в «тёплом городе», и часто стоите в пробках, то лучше температуру включения снизить. Так спокойнее.

Двигатель внутреннего сгорания – сложный механизм, для обеспечения бесперебойной работы которого должен быть соблюден целый ряд условий. И температурный режим – не исключение. Например, если температура будет недостаточной, то это негативно отразится на качестве образования топливной смеси в цилиндрах. Если же, напротив, нагрев будет чересчур сильным, то возможно заклинивание цилиндро-поршневой группы, что в свою очередь приводит к необходимости длительного и дорогостоящего ремонта.

Таким образом, нормальная температура (рабочая) для двигателя Лады Приора составляет 85-90 градусов . При повышении температурного режима до 97-100 градусов, должен автоматически включиться вентилятор. Если этого не произошло, то проблема может заключаться как в самом вентиляторе, так и в датчике его включения. Но в первую очередь следует проверить подключение проводов.

Осмотр радиатора

Фото изнутри. Осматриваем на подтёки жидкости, сильные вмятины.

Сильно забитый радиатор охлаждения.

Если у вас есть ещё вопросы, то можете оставить их в комментарии!

Источник

Меняем температуру включения вентилятора ВАЗ 2110 без прошивки

Смена температуры включения вентилятора на десятке и Приоре выполняется не от хорошей жизни. Многие водители жалуются на перегревы и другие неприятности, которые приносит не слишком продуманная система управления вентилятором радиатора. Как изменить температуру включения вентилятора малой кровью, будем разбираться прямо сейчас.

Зачем нужна регулировка температуры включения вентилятора

Вдогонку к не самой продуманной системе реакции вентилятора на перепады температуры, мы получаем еще и шумный электромотор, который и музыку заглушит, а в придачу некорректное поведение управляющего датчика температуры охлаждающей жидкости. Как работает датчик температуры и как он приводит в действие электровентилятор на 16-клапанных моторах Приоры и ВАЗ 2110, мы разбирались не так давно.

Мало того, прошивки электронного блока управлением двигателя тоже не всегда работают корректно, поэтому диагносты упорно приглашают недовольных работой вентилятора на перепрошивку. И все же самая большая проблема с включением вентилятора в том, что он не имеет нескольких режимов работы, а вываливает все и сразу. Естественно, это приводит к резкому перепаду напряжения в бортовой сети, а если она хорошо подгружена дополнительным оборудованием, то ничем хорошим это не светит. То есть, вентилятор на двигателях ВАЗ 21126 имеет ряд проблем:

• нет дополнительных режимов работы, мотор всегда работает в полную силу;

• избыточная производительность вентилятора хороша в пробке и в адскую жару, но не в нормальных режимах работы мотора;

• электродвигатель сильно шумит и с этим уже ничего не поделаешь;

• бортовая сеть может сильно перегружаться по току в момент пуска электродвигателя;

• во многих случаях пусковая температура вентилятора не соответствует условиям эксплуатации и многие хотели бы сдвинуть нижний порог температуры еще на 5-7 градусов ниже во избежание перегрева двигателя.

Исходя из этого, многие задумываются о том, как отрегулировать температуру включения вентилятора.

Как изменить режим работы вентилятора на Приоре и ВАЗ 2110 16 кл.

К счастью, у нас есть несколько выходов. Самый распространенный — перепрошивка ЭСУД. Однако грамтоная работа с программным обеспечением контроллеров — это удел опытных и толковых диагностов, которые на вес золота. Испортить ЭБУ неумелой перепрошивкой можно запросто, и тогда в самом худшем случае приходится вываливать кругленькую сумму за новый контроллер. А проблема так и остается. Поэтому многие водители пытаются решить вопрос с регулировкой температуры включения вентилятора на ВАЗ 2110 и Приоре другими методами.

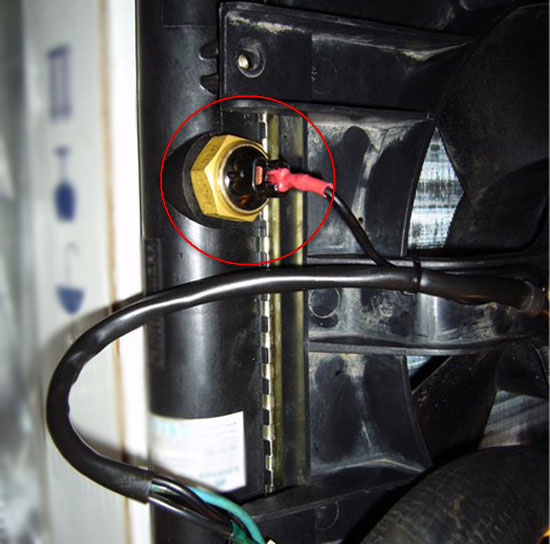

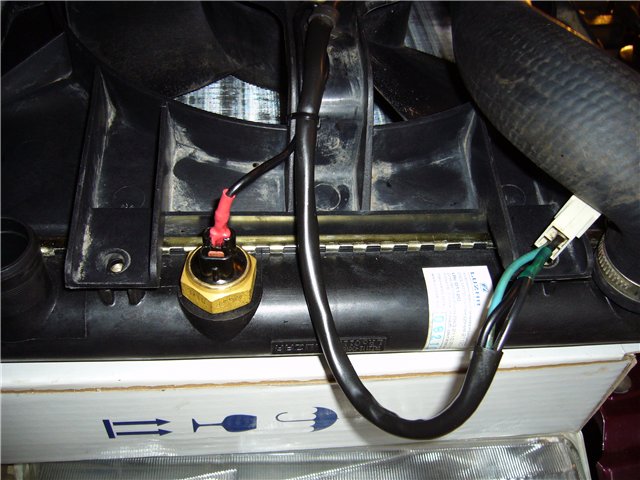

Нам кажется, что оптимальный выход из этой ситуации заключается в установке другого датчика температуры, с меньшим стартовым порогом. Такой датчик как раз устанавливался на старые карбюраторные десятки. Вот он.

Простейшее устройство (собственно, как и у инжекторных моторов) рассчитано на срабатывание в диапазоне от 97 до 100 градусов. Поэтому перегрев двигателя уже исключается. Осталось придумать, как сделать так, чтобы мотор вентилятора работал вполсилы. А для этого применяют уже готовое решение в виде дополнительного резистора от любого УАЗа или Волги. Также, кроме нового резистора, придется включить в цепь еще одно реле, стандартное ВАЗовское. В итоге получаем такую немудреную схемку.

Все просто и доступно, монтируется буквально за полчаса. Остается только найти тройник, чтобы втыкнуть в него новый датчик от карбюраторной десятки и разместить новые компоненты под капотом, чтобы не мешали обслуживанию двигателя. В итоге мы получаем:

1. Пониженную температуру включения вентилятора, в пределах 97 градусов, а не 105, как на стандартных Приорах и ВАЗ 2110.

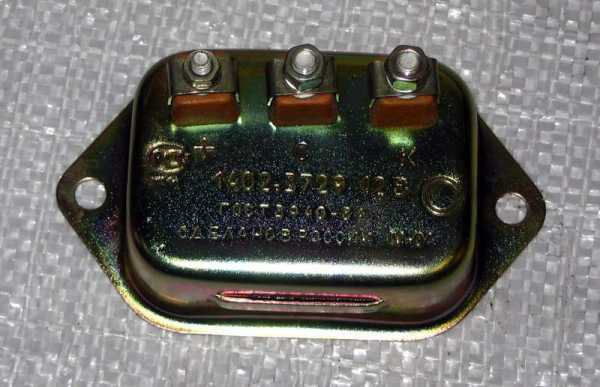

2. Не один, а два режима работы — штатный и вполсилы, через волговский резистор.

3. Падает нагрузка на систему электрооборудования.

4. Вентилятор не так сильно шумит.

5. Но главное, что мы оставляем штатный режим вызова карлсона.

Такая схема включения выручила многих владельцев десяток и Приор, надеемся, она поможет и в вашем случае. Ровной дороги и стабильной температуры вашему мотору!

Post Views: 2 685

На ВАЗ-2110 не включается вентилятор охлаждения: что делать

Планируя осуществить демонтаж вентилятора охлаждения на ВАЗ-2110, важно знать принцип работы всей системы. Вызвать поломку вентилятора охлаждения могут разнообразные проблемы, такие как:

• поломка электровентилятора (запускается лишь при условии соблюдения 100-градусного температурного режима охлаждающей жидкости);
• сломался датчик включения вентилятора (срабатывает только в определенном температурном интервале, размещен у основания входного патрубка блока цилиндров);
• поломка предохранителя монтажного блока;
• неисправность реле вентилятора охлаждения (размещен на правой панели передней консоли салона автомобиля).

Когда предохранитель бачка расширения придет в неисправность, имея внутреннее атмосферное давление, внутренняя жидкость – антифриз – примет кипящее состояние, однако вентилятор все равно не сможет запуститься, и в данном случае проблема будет не в электрической схеме. Дело в том, что ВАЗ-2110 имеет инжекторный тип, а значит, вентилятор запустится только, когда будет температура +100 °С. В данном случае требуется замена крышки расширительного бачка. При условии, что внутри удастся удерживать давление больше чем атмосферное, температура кипения немного поднимется, и это даст возможность вентилятору запуститься в работу.

Если все же причина кроется в неисправности электрической схемы, тогда необходимо ее диагностировать. Делается это следующим образом:

1. Для начала проверяется работоспособность монтажного блока, убедившись в хорошем состоянии контактов с окислением. Если внешне вас что-то не устроило, смените предохранитель или же произведите зачистку контактов.
2. Теперь необходимо обследовать состояние датчика включения вентилятора. Запустите двигатель транспортного средства и прогрейте его до 100 градусов. Далее заглушите авто, и снова запустите. Под капотом снимите клемму с датчика вентилятора и посмотрите, как поведет себя вентилятор. В случае если он запустится, необходимо заменить датчик.
3. Затем переходим к осмотру электродвигателя. Если проведение всех предыдущих осмотров деталей не дало результата, тогда ничего не остается, как снять электромотор и проверить электродвигатель. Проблем с ним может огромное количество: износ щеток коллектора, их зависание, замыкание обмотки якоря (в данном случае будет исходить резкий запах).
4. Последним делом необходимо проверить работоспособность реле вентилятора. Если вся проблема в несрабатывании клавиши запуска вентилятора, тогда понадобится:

• снять обшивку правой консоли изнутри авто, извлекая все крепежные саморезы;
• найти нужное нам реле (1 из 3);
• заменить его на новое.

В случае, когда вентилятор охлаждения на ВАЗ-210 работает постоянно без отключения, как в горячем, так и в холодном состоянии двигателя, тогда устранение проблем может быть разным:

• если контакты электровентилятора, отвечающие за его включение, не размыкаются, тогда проверка осуществляется при помощи мультиметра, и при выявленной поломке деталь меняется на новую;
• в случае когда температурный датчик или его цепь оборвались, тогда омметром производится его диагностика, и, в случае поломки, ставится новый датчик;
• если сломался блок управления системы вспрыска, то блок необходимо везти специалистам на обследование и производить его прошивку ЭБУ либо же всего блока;
• если термовыключатель имеет неразомкнутые контакты, тогда отключаются клеммы, являющиеся выводами термовыключателя и устанавливается новый.

Даже такая внимательная диагностика каждой детали охлаждающей системы на ВАЗ-2110 может не дать никаких положительных результатов, и вентилятор, как и ранее, не начнет работать. Здесь без консультации опытных специалистов не обойтись, придется гнать автомобиль в сервис. Там вся охлаждающая система будет пропущена через компьютерную диагностику, чтобы выявить, в чем причина выхода из строя вентилятора охлаждения.

Если ваше материальное положение позволяет вам периодически посещать автомастерские, то непременно делайте это. Как бы вы ни знали свою машину, там ее лучше проанализируют и проведут тщательную диагностику, позволив предусмотреть множественные поломки, которые могут помешать осуществлению ваших планов.

Возможные неисправности и способы их устранения

О выходе из строя ДТОЖ автовладельцу могут сообщить следующие симптомы:

1. Слишком низкое качество отработанных газов, что связано с нарушением горючей смеси в цилиндрах.
2. Увеличился расход горючего, причем ощутимо.
3. Возникли проблемы в работе силового агрегата. Динамика транспортного средства может снизиться, также ухудшится мощность двигателя в целом.
4. На приборке могут появиться комбинации ошибок, также ЭБУ может отправить на щиток сигнал о необходимости проверки работоспособности мотора.
5. Силовой агрегат стало труднее запускать.

При обнаружении первых признаков неполадок многие автолюбители сразу же загоняют свое авто в гараж или на СТО, чтобы поменять контроллер. На практике симптомы неполадок ДТОЖ зачастую связаны с повреждением электроцепи и плохим контактом устройства с бортовой сетью автомобиля. Поэтому, если вы столкнулись с похожей проблемой, в первую очередь мы рекомендуем проверить состояние проводки.

Фотогалерея «Диагностика ДТОЖ»

1. ДТОЖ, подключенный к мультиметру, в екости с антифризом

2. Зависимость температуры (слева), сопротивления (справа)

Как определить, что ДВВ нуждается в замене?

Принято считать, что конструкция датчиков температуры отличается простотой. Но это не так. Неисправности могут быть вызваны несоосностью, что приводит к изменению сопротивления и вызывает сбои в работе электронного блока.

Когда для регулирования пуска используется только один датчик, явным признаком его неисправности является выключение вентилятора.

Современные автомобили умеют выводить информацию о неисправности на дисплей бортового компьютера. Однако эти показатели не всегда означают, что пора заменить чувствительный элемент. Возможно, повреждена проводка или окислены детали.

Срабатывание поврежденного датчика температуры скоро скажется на работе многих устройств: увеличится расход топлива, увеличатся обороты холостого хода и произойдет детонация. Вероятно, после прогрева машина будет намного хуже заводиться, может перегреться силовая установка.

Иногда водители стремятся сэкономить и спешат с заменой деталей. Подобные действия могут повлечь еще большие затраты, так как выход из строя одной детали неизбежно приводит к ухудшению состояния многих других. Лучше покупать новую, обновленную запчасть, чем потом, спешить решать еще более сложные проблемы.

Как изменить температуру включения вентилятора радиатора?

Добро пожаловать на ChipTuner Forum.

мурзик

SVKokorev

SVKokorev, а ошибки не будет?

если эбу увидит высокий уровень там где его не должно быть?

sergcr

говорим, + на одном выводе обмотки с ГР, на другой — минус с ЭБУ идет, коротнем его напрямую думаю блок ругацо начнет

ошибся выше, сигнал низкого уровня

вот нашел: для М797 — Р0480 Цепь управления реле вентилятора 1: обрыв, замыкание на массу или на +12В.

sergcr

sergcr

мурзик

домовой Кузьма, согласен, моя неправда. Сначала написал, потом подумал

Диагностируется только цепь управления, сила диагностике не подлежит. Подавать надо «землю», а не +12В и непосредственно в силовую цепь включения вентилятора. Поэтому тумблер там скорее всего неуместен, т.к. шибко уж амперы на вентиляторе большие (тумблер на 15А лично я не припомню). Так что подавать «земелю» нужно через аналогичное реле прямо на вентилятор и все будет хорошо (в плане драйверной диагностики ЭБУ).

SVKokorev

sergcr

Бесполезно уменьшать температуру включения вентилятора без замены термостата на более холодный. Простое уменьшение температуры включения вентилятора приведет к тому, что температура двигателя и ОЖ останется практически той же, а может и выше, давление в системе будет тем же, только всё это будет происходить при практически постоянно работающем вентиляторе и в то же время холодном радиаторе. А «горный» режим можно включать тумблером, простым подключением резистора паралельно ДТОЖ .

Shura_with_KINEF

95, а затем опять растет и т.д. Система охлаждения работает исправно, и термостат, и вентилятор. Вот я и подумал, что более раннее включение вентилятора может позволить избежать этого.

sergcr

Дык вроде ж у ВАЗа они все (термостаты) на одну температуру открытия настроены, или я не прав?

Эт чего же получается, что радиатор холодный, температура ОЖ упала (согласно показаниям ДТОЖ ЭБУ), а двиглу похеру, его температура не изменится. Чудеса!

95, а затем опять растет и т.д.

Именно такая ситуация сподвигла меня программно скинуть 5 град. на включение/отключение карлсона.

Shura_with_KINEF, sergcr, уверяю вас, все работает как надо. При движении авто система охлаждения работает как и раньше, т.к. температура тосола до температуры включения карлсона не доходит. А в пробках карлсон срабатывает чуток пораньше.

Добавлено через 21 минуту

SVKokorev

Не совсем так. ДТОЖ меряет температуру в малом круге, и ЭБУ «похеру» какая температура ОЖ в радиаторе, хоть вообще холодный, такое бывает при термостате, заклиненом в закрытом положении (если точнее, не заклиненом а разгерметизированном). И карлсон будет молотить, и крышку с раширительного будет срывать и сами расширительные будут лопаться как грелки.Уж поверь за десятилетие насмотрелся. А ведь по началу, только что пересевшие с карбюраторных, клиенты приезжали с большими такими глазами: — «Чудо, радиатор холодный, вентилятор работает непрерывно, а движок перегреввается

Именно такая ситуация сподвигла меня программно скинуть 5 град. на включение/отключение карлсона.

Shura_with_KINEF, sergcr, уверяю вас, все работает как надо. При движении авто система охлаждения работает как и раньше, т.к. температура тосола до температуры включения карлсона не доходит. А в пробках карлсон срабатывает чуток пораньше.

Часный случай одного автомобиля с негерметичным термостатом (перепускающим тосол по большому кругу)

Источник

Как изменить режим работы вентилятора на Приоре и ВАЗ 2110 16 кл.

К счастью, у нас есть несколько выходов. Самый распространенный — перепрошивка ЭСУД. Однако грамтоная работа с программным обеспечением контроллеров — это удел опытных и толковых диагностов, которые на вес золота. Испортить ЭБУ неумелой перепрошивкой можно запросто, и тогда в самом худшем случае приходится вываливать кругленькую сумму за новый контроллер. А проблема так и остается. Поэтому многие водители пытаются решить вопрос с регулировкой температуры включения вентилятора на ВАЗ 2110 и Приоре другими методами.

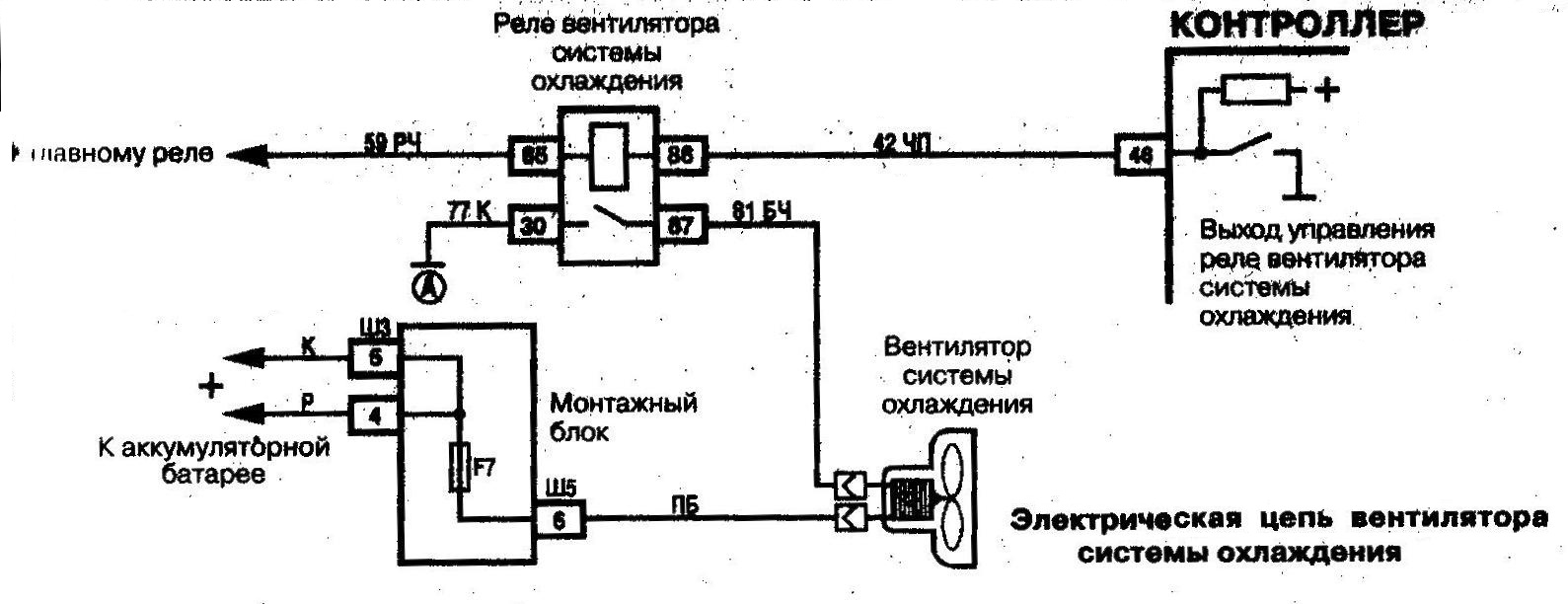

Штатная схема подключения вентилятора ВАЗ 2110 и Приора

Нам кажется, что оптимальный выход из этой ситуации заключается в установке другого датчика температуры, с меньшим стартовым порогом. Такой датчик как раз устанавливался на старые карбюраторные десятки. Вот он.

Принцип работы датчика включения вентилятора от карбюраторных двигателей ВАЗ

Простейшее устройство (собственно, как и у инжекторных моторов) рассчитано на срабатывание в диапазоне от 97 до 100 градусов . Поэтому перегрев двигателя уже исключается. Осталось придумать, как сделать так, чтобы мотор вентилятора работал вполсилы. А для этого применяют уже готовое решение в виде дополнительного резистора от любого УАЗа или Волги. Также, кроме нового резистора, придется включить в цепь еще одно реле, стандартное ВАЗовское. В итоге получаем такую немудреную схемку.

Все просто и доступно, монтируется буквально за полчаса. Остается только найти тройник, чтобы втыкнуть в него новый датчик от карбюраторной десятки и разместить новые компоненты под капотом, чтобы не мешали обслуживанию двигателя. В итоге мы получаем:

Пониженную температуру включения вентилятора, в пределах 97 градусов, а не 105, как на стандартных Приорах и ВАЗ 2110.

Не один, а два режима работы — штатный и вполсилы, через волговский резистор.

Падает нагрузка на систему электрооборудования.

Вентилятор не так сильно шумит.

Но главное, что мы оставляем штатный режим вызова карлсона.

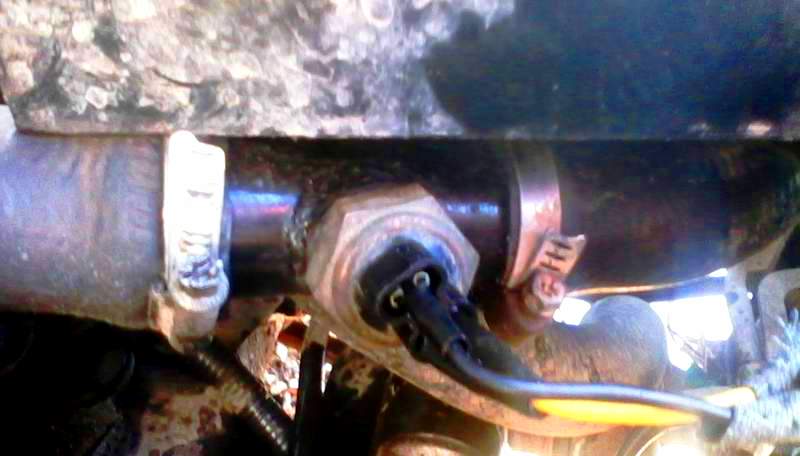

Так выглядит врезанный тройник в систему охлаждения

Такая схема включения выручила многих владельцев десяток и Приор, надеемся, она поможет и в вашем случае. Ровной дороги и стабильной температуры вашему мотору!

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

1. Открыть капот.
2. Дождаться остывания мотора.
3. Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
4. Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

• вибрация;
• окисление;
• подгорание;
• обрыв, потертости электропроводов;
• старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

• вентиляторной установки;
• бензонасоса;
• зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Где находится реле вентилятора охлаждения ваз 2110

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

• Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
• Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
• Периодически обследовать составные части охлаждающей системы.
• Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
• Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
• Использовать раствор для устранения ржавчины, накипи.
• Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
• Плотность проверять ареометром.
• Не смешивать охлаждающие жидкости.
• Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
• Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

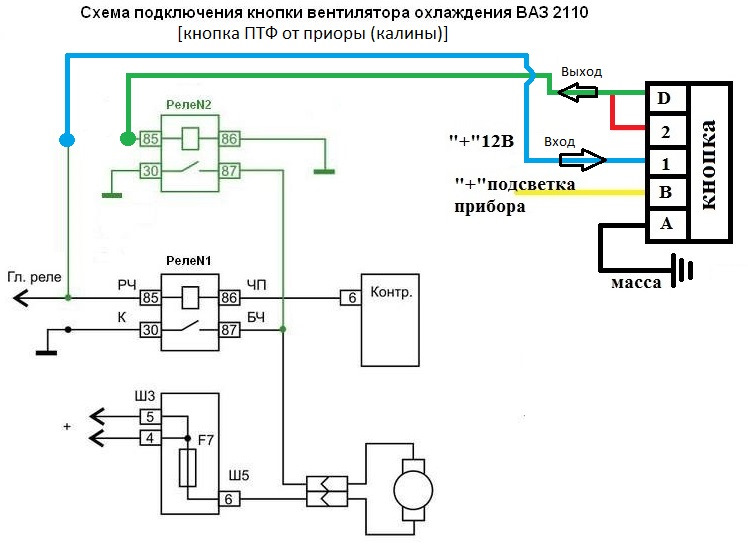

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

• непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
• постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
• автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

• исключить случайное переключение;
• не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений

А точно ли температура?

Если у вас есть диагностический разъём, то сверьте показания на панели приборов с показаниями что на ЭБУ. В ВАЗ-2110 установлено два датчика — один подаёт сигнал на панель приборов, второй на ЭБУ.

Красной стрелочкой отмечено, где на нашей десятке была стрелка. А температура на ЭБУ была в норме. Косяк был в том, что перетёрся провод массы на датчик температуры.

На нашем редакционном автомобиле именно так и было. Особенно когда автомобиль долго стоит на месте. Температура на панели приборов уже в красной зоне, а на ЭБУ 95 градусов. Я вышел и проверил руками патрубки. Патрубки были не кипевшие, следов кипения не обнаружено!

• Ошибки фиат мареа на панели



• Как проверить термостат на ваз 2107



• Ауди 100 с4 передняя подвеска схема



• Задний мост волга схема



• Схема стеклоподъемников ниссан х трейл т31

Как изменить режим работы вентилятора на Приоре и ВАЗ 2110 16 кл.

К счастью, у нас есть несколько выходов. Самый распространенный — перепрошивка ЭСУД. Однако грамтоная работа с программным обеспечением контроллеров — это удел опытных и толковых диагностов, которые на вес золота. Испортить ЭБУ неумелой перепрошивкой можно запросто, и тогда в самом худшем случае приходится вываливать кругленькую сумму за новый контроллер. А проблема так и остается. Поэтому многие водители пытаются решить вопрос с регулировкой температуры включения вентилятора на ВАЗ 2110 и Приоре другими методами.

Нам кажется, что оптимальный выход из этой ситуации заключается в установке другого датчика температуры, с меньшим стартовым порогом. Такой датчик как раз устанавливался на старые карбюраторные десятки. Вот он.

Простейшее устройство (собственно, как и у инжекторных моторов) рассчитано на срабатывание в диапазоне от 97 до 100 градусов . Поэтому перегрев двигателя уже исключается. Осталось придумать, как сделать так, чтобы мотор вентилятора работал вполсилы. А для этого применяют уже готовое решение в виде дополнительного резистора от любого УАЗа или Волги. Также, кроме нового резистора, придется включить в цепь еще одно реле, стандартное ВАЗовское. В итоге получаем такую немудреную схемку.

Все просто и доступно, монтируется буквально за полчаса. Остается только найти тройник, чтобы втыкнуть в него новый датчик от карбюраторной десятки и разместить новые компоненты под капотом, чтобы не мешали обслуживанию двигателя. В итоге мы получаем:

Пониженную температуру включения вентилятора, в пределах 97 градусов, а не 105, как на стандартных Приорах и ВАЗ 2110.

Не один, а два режима работы — штатный и вполсилы, через волговский резистор.

Падает нагрузка на систему электрооборудования.

Вентилятор не так сильно шумит.

Но главное, что мы оставляем штатный режим вызова карлсона.

Такая схема включения выручила многих владельцев десяток и Приор, надеемся, она поможет и в вашем случае. Ровной дороги и стабильной температуры вашему мотору!

Источник

Вентилятор не включается

Причин для этого может быть несколько:

1. Предохранитель. В монтажном блоке может быть неисправен предохранитель F7, номиналом 20 ампер — отвечает за питание цепей электровентилятора и звукового сигнала;
2. Термостат. Жидкость циркулирует только по малому кругу, радиатор и датчик не нагреваются, соответственно, вентилятор не включается. Проверить можно простым прощупыванием патрубков, подходящие к радиатору должны начать греться после открывания термостата;
3. Датчик. У ВАЗ 2110 с карбюратором, для проверки замыкаются контакты, при неисправности прибора включится электровентилятор. У инжекторного мотора необходимо отсоединить разъем, при работающих остальных элементах ЭБУ определит разрыв в цепи, выдаст аварийный постоянный сигнал на реле, которое принудительно включит электродвигатель для охлаждения;
4. Реле вентилятора системы охлаждения у инжекторных двигателей ВАЗ 2110. Отключается датчик, замыкаются силовые контакты на реле, находящемся в дополнительном блоке предохранителей. Если все заработало, то проверяем управляющую обмотку: на одном контакте всегда плюс от главного реле, соединяя второй с корпусом, пытаемся услышать щелчок срабатывания. Но лучше, просто заменить для проверки реле, временно, на заведомо исправное;
5. Электродвигатель. При проверке отключается разъем, для принудительного включения крыльчатки напряжение подается напрямую с аккумулятора.

Если все элементы исправны, то обрыв надо искать в проводах, поочередно «прозванивая» их. Возможен также плохой контакт с корпусом автомобиля клемм проводов подключения реле и датчика. Наихудшим вариантом будет отказ ЭБУ, при этом сигнал с «ноги» 46 обычно «плавает» и не достигает значений +12 вольт (выключено) и 0 (включено).

Где находится реле вентилятора охлаждения на ВАЗ-2110

Если происходит управление вентилятором от включения, то важно, чтобы соблюдалась температура настройки датчика корпуса. Датчик считается неисправным, когда его температура достигла отметки включения, а двигатель охлаждения так и не сработал

Для проверки следует осуществить замыкание контактов датчика, в дальнейшем проконтролировать за тем, сработает ли вентилятор, если да, то датчик требуется заменить на новый.

Бывают моменты, когда замыкание контактов не помогает и вентилятор по-прежнему не срабатывает, тогда согласно схеме осуществляют проверки целостности предохранителя с подводящими проводами.

Для того чтобы запустить вентилятор охлаждения машины, в которой находится инжекторный двигатель, применяется электронный контроллер. Условия температурного режима предварительно вбиваются в программное обеспечение прибора и колеблются в пределах от 100 до 105 градусов. Если датчик температуры неисправен, то на контроллере выбирается системная ошибка, а активация вентилятора охлаждения срабатывает при включении двигателя автомобиля.

Происходит ряд поломок, при которых контроллер поломку не обнаруживает, и как следствие – при достижении необходимой температуры 105 градусов вентилятор просто не запускается. Чтобы выполнить проверку, снимают разъем температурного датчика в процессе работы двигателя. Если система исправна, то датчик осуществит запуск охлаждающего вентилятора, при этом вернув разъем в исходное положение вентилятор отключится. В случае повреждений схемы, проверяют качество реле, предохранителя и подводных проводов. Все должно быть установлено исключительно по схеме. Для осуществления экспресс проверки перемыкают выводы 30 и 87 реле включения вентилятора, которые расположены в шахте отопила. Чтобы было проще его найти, ищите в области кресла для пассажира.

При сработанном вентиляторе осуществите соединение контрольной лампы, корпуса и вывода 86 реле, тогда реле сработает, а вентилятор запустится автоматически. При этом производить манипуляцию подобной схемы необходимо только в случае, когда реле находится в колодке соединителя. Здесь рекомендуется посмотреть на контроллер и провод, соединитель реле с выводом 46, поломка в чем-то из них. Если специфический щелчок реле не произошел, а от главного реле на вывод 85 идет плюс, либо же щелчок был, но вентилятор охлаждения не запустился, тогда это сигнализирует о поломке реле и необходимости заменить его.

Если установив перегородку между выводом 30 и 87, вентилятор запускается, то необходимо проверить питание вывода вентилятора и качество предохранителя. В случае когда на одном выводе питание есть, а на втором нет, тогда не исправлен электродвигатель вентилятора.

Чаще всего вентилятор охлаждения на ВАЗ-2110 не включается именно в жаркое время года. Температурный индикатор охлаждающей жидкости подскакивает до отметки красной точки, а вентилятор не запускается, при этом тосол уже кипит. В этих случаях необходимо осуществить замену термостата либо патрубка.
