Датчик положения коленвала ваз 2112: местонахождение, признаки и возможные варианты исправления неисправностей

Где находится датчик коленвала ВАЗ-2112 16 клапанов: фото, видео

В инжекторных двигателях, устанавливаемых на ВАЗ-2112 общая система впрыска намного проще в обслуживании и экономичнее при эксплуатации, в отличии от карбюраторного аналога. Однако есть минус – это всевозможные датчики, которые время от времени так и выходят из строя, а это чаще всего приносит хлопоты большинству автовладельцев.

На видео рассмотрен процесс замены датчика коленвала, наглядно можно разглядеть и где находится сам датчик:

Где расположен датчик?

Для того, чтобы точно понять где расположен датчик коленчатого вала, необходимо знать, как он работает. Это устройство предназначено для считывания количества оборотов зубчиков шкива генератора, проходящие во время движения возле его сердечника, которые создают специальные импульсы, и затем при помощи этого датчика обрабатываются и переходят в ЭБУ (электронный блок управления – прим.).

Это необходимо для синхронизации фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камеры сгорания. Иными словами, основываясь на показаниях этого датчика блок управления двигателем определяет, в каком количестве и в какой цилиндр нужно подавать топливную смесь.

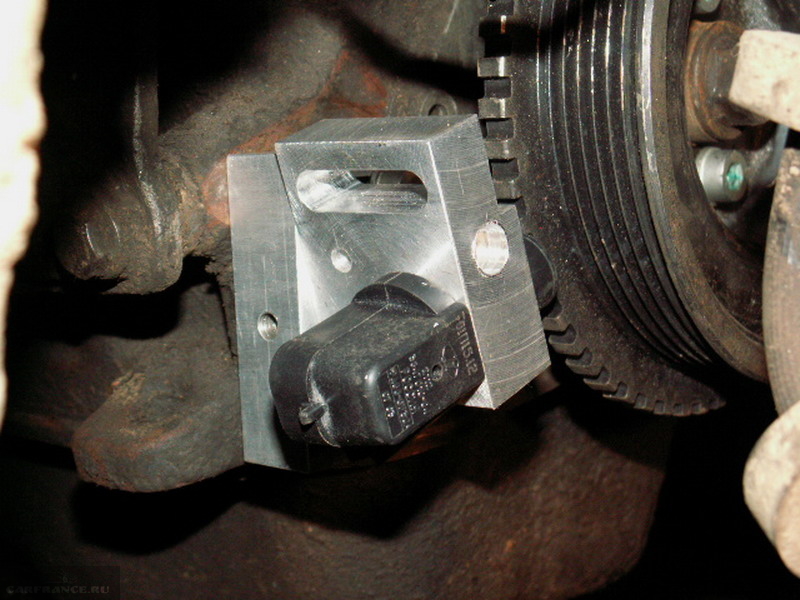

Вид сверху на датчик коленвала и шкивы привода.

Таким образом не сложно понять, что этот датчик находится только около шкива генератора и закреплён на специальном кронштейне при помощи болта. К датчику подключена колодка и достаточно длинный провод питания.

Признаки неисправности датчика

Если датчик коленвала выйдет из строя полностью, то запустить двигатель не получится, однако существует ряд причин, по которым можно заранее установить его неисправность:

• Уменьшение мощности двигателя.
• Функционирование двигателя нестабильное.
• При нагрузках на двигатель возникает детонация.
• Запуск двигателя затруднён.

Проверка датчика коленвала

https://youtube.com/watch?v=3TCcw73LZis

Для того, чтобы проверить на работоспособность датчик коленвала, необходимо лишь смерить сопротивление его обмоток. Данные на мультиметре должны находится в пределах 550-570 Ом, и если они являются таковыми, то дело может быть и в покрывшейся коррозией проводке.

Помните, что этот датчик не подлежит ремонту и ему необходима только лишь замена.

Причины неисправности

К одному из них и относится датчик коленчатого вала, после выхода из строя которого перестанет функционировать вся система в целом. Разочаровываться в таком случае нет необходимости, потому, что провести его замену можно легко своими руками, а наша статья поможет в этом.

Не смотря на то, что это устройство и отличается высокой надёжностью, и его выход из строя не происходит регулярно, неисправность сразу даст о себе знать, так как двигатель просто-напросто не запустится. И так как этот датчик не обладает подвижными частями, и его неполадки никак не связаны с механическими повреждениями, то основной причиной выхода из строя датчика становится: налипшая грязь, повышенная влажность в подкапотном пространстве, вызвавшая коррозию соединений.

Порядок замены датчика коленвала на 16-ти клапанном двигателе

Если на вашем автомобиле присутствует хотя бы один из перечисленных признаков, следует снять этот датчик таким образом:

1. Первым делом выключаем зажигание и ищем датчик.

   Датчик отмечен красным маркером.

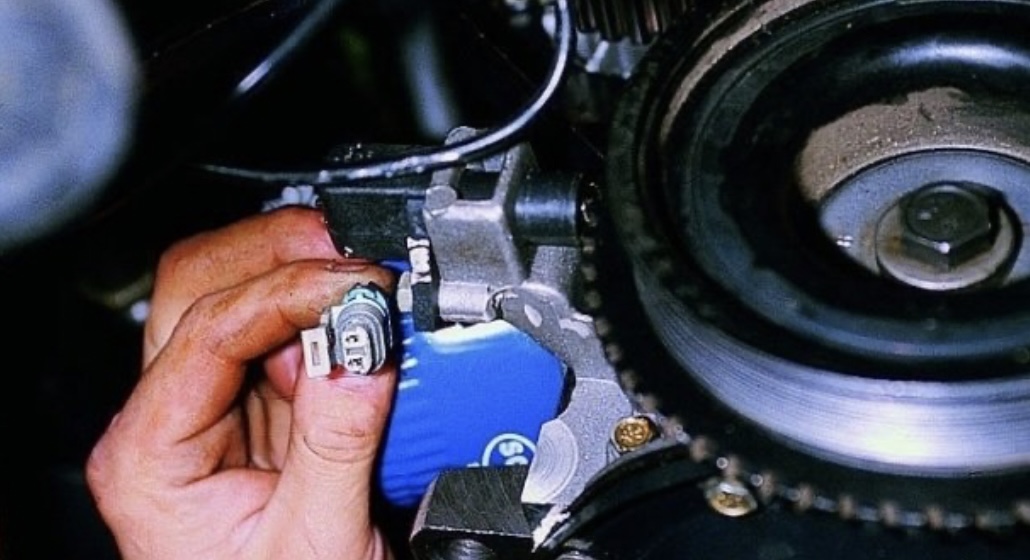

2. Затем отключаем от него колодку питания.

   Отсоединяйте колодку аккуратнее, чтобы не отломить крепления.

3. Далее берём ключ на «10» и откручиваем его с посадочного места.

   Открученный болт при наличии коррозии замените на новый.

4. Демонтируем датчик с места фиксации.

   Датчик снят, можно приступать к его осмотру.

5. Осматриваем датчик на наличие каких-либо повреждений и следов коррозии, и если такие обнаружены, то необходимо приобрести новое устройство.
6. Установку нового или исправленного элемента проводим в аналогичном порядке снятию. Однако перед монтажом очистите посадочное место от пыли и грязи.

Покупайте новый датчик лишь после того, как старый проверен на работоспособность.

Как можно проверить исправность ДПКВ?

Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.

При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.

Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.

Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.

Комплексная диагностика датчика положения коленвала

Второй метод проверки датчика на работоспособность считается более трудоемким и требует для проведения целый комплекс приборов, которые есть только в автосервисах. Для проведения работ вам потребуется:

• Модель мегаомметра;
• Специальный сетевой трансформатор расшифровки данных;
• Стандартный образец измерителя индуктивности;
• Обычный цифровой вольтметр.

С помощью омметра, как и раньше, измеряем сопротивление. С помощью измерителя индуктивности меряем значение индукции на обмотке. В исправном состоянии датчик дает значение в 250-400 мГн. После этого измеряем значение сопротивления изоляции, которое при напряжении в 500 В должно составлять 20 МОм. Сетевой трансформатор в данном методе нужен при возникновении периодического намагничивания датчика. При исправном состоянии датчика все полученные данные должны находиться в установленных рамках.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Данный способ диагностики ДКПВ можно считать самым точным, так как поверяется не только комплектующая коленвал запчасть, но и сама его конструкция во время работы машины. Смысл процедуры заключается в подключении осциллографа к датчику положения коленвала и отслеживанию исходящих от него значений с помощью программы. При данном методе нет необходимости демонтировать прибор с двигателя – все работы проводятся при работающем автомобиле.

Этапы проверки работоспособности:

• Подключается зажим черного цвета, называемый среди специалистов «крокодилом», к массе мотора проверяемого транспортного средства;
• Далее устанавливается пробник щупа по параллели к сигнальным выводам самого датчика (характерный разъем с обозначением клеммы буквой А);
• Затем вторым разъемом щупа прибора осциллографа нужно подключиться к соответствующему аналоговому входу в компьютер, где установлена программа;
• При правильном подключении всех комплектующих проводов вы увидите на экране монитора сигнал от осциллографа в виде графика с напряжением сигнала непосредственно на входе ДКПВ;
• Для анализа необходимо выбрать особый режим показа построенной осциллограммы – называет он «Inductive_Crankshaft». После этого остается только запустить двигатель автомобиля и отслеживать полученные от датчика значения.

При получении сигнала от датчика, который по выходным параметрам не соответствует нормальным значениям, вы сможете наблюдать резкое подергивание мотора машины, а также затруднения при его пуске. Наличие данных нарушений при анализе выходного сигнала у ДКПВ будет свидетельствовать появлению неисправностей:

• В самой конструкции датчика;
• В элементе, задающий синхродиск;
• В зубцах.

Какая из частей прибора в итоге пришла в негодность, можно будет понять только после анализа характера изменения волн прибора на осциллограмме. Как правило, заменять требуется не сам датчик, а зубчатое колесо, которое за время эксплуатации пришло в негодность.

Принцип работы и местоположение

Надо отметить, что неисправности датчика коленвала(контролера здесь и далее в тексте) встречаются редко, однако, отправляясь в длительное путешествие, лучше иметь запасной исправный датчик, в случае если ДПКВ выходит из строя, тогда дальнейшее движение на автомобиле чаще всего оказывается невозможным. Перейдем к принципу работы:

• Зубчатый шкив привода электрогенератора изготовлен в виде диска, имеющего по окружности 58 зубьев расположенные через каждые 6 градусов
• Для того, чтобы сгенерировать импульс синхронизации оборотов для инжектора на шкиве специально отсутствуют два зуба

Схема работы датчика со шкивом

• На автомобиле устанавливается либо цельнометаллический шкив, либо шкив с демпфером (резиновой вставкой)
• Цельнометаллические шкивы в процессе работы двигателя износу практически не подвержены
• Вам необходимо только следить за отсутствием грязи и посторонних частиц между зубьями
• Если шкив имеет демпфер, тогда надо следить за состоянием демпфера, повреждение демпфера однозначно приведет к проблемам с работой двигателя
• При выполнении ремонтных работ необходимо быть осторожным, чтобы не подвергнуть шкив деформации, деформация может привести к перебоям в работе мотора
• Визуально проконтролировать состояние приводного шкива генератора, можно заглянув через арку переднего правого колеса
• В нашем случае на двигателе имеется цельнометаллический шкив
• При появлении неисправностей контролера положения коленвала, либо приводного шкива электрогенератора, а так же привода ГРМ компьютер может зафиксировать ошибку, которая отразится зажженной лампочкой «CHECK ENGINE» (ПРОВЕРЬТЕ ДВИГАТЕЛЬ)
• И внести в буфер ошибок соответствующий код «35» либо «19»

Следующие симптомы характеризуют появление неисправностей этих элементов:

• Неустойчивые обороты мотора на холостых оборотах
• Происходит самопроизвольное снижение либо повышение оборотов двигателя
• Полная остановка работы мотора, и полная невозможность запуска мотора
• Ощутимое снижение мощности мотора
• Появление детонации при стандартных динамических нагрузках, а так же пропуски искрообразования (троит мотор)

Остался вопрос на ваз 2112 где находится датчик коленвала, отвечаем — он располагается на крышке масляного насоса.

Расположение контролера положения коленвала

Замена

Проверка показала, что виной всему именно датчик. Потому вам не остается ничего другого, кроме как заменить его на новый. Для этого:

1. Сливается охлаждающая жидкость. Лучше слейте максимальное количество. Особенно, если ОЖ уже давно подлежит замене;
2. Отключите клеммы от аккумуляторной батареи;
3. Чтобы было удобнее работать, снимите со своего посадочного места воздушный фильтр;
4. Отключите зажигание и снимите разъем датчика;
5. Ключом на 19 миллиметров демонтируйте датчик. Вместе с ним обязательно снимается уплотнительное кольцо;
6. Берется новое кольцо уплотнения, монтируется на место старого новый, качественный датчик ОЖ, подходящий для модели ВАЗ 2110;
7. Весь процесс сборки выполняется в обратной последовательности.

Датчик температуры жидкости охлаждения для автомобиля ВАЗ 2110 играет далеко не последнюю роль. Владельцы этой модели прекрасно знают, что его выход из строя — ситуация не редкая. Радует при этом, что процедура замены не сложная, может быть проведена любым водителем, даже чей опыт вождения не превышает нескольких дней.

Что касается стоимости самостоятельного ремонта, то вам потребуется только приобрести новое уплотнительное кольцо и сам датчик, разумеется. Сегодня устройство хорошего качества для «десятки» стоит около 200 рублей. Инструменты только самые стандартные, потому ничего докупать и дополнительно тратить деньги не придется.

В автомастерской работу выполнит профессионал, однако стоимость ремонта будет соответствующей. Плюс многие СТО идут на хитрые ходы, пытаясь заставить автовладельца выполнить ряд дополнительных мероприятий. Иногда они действительно полезны, но порой являются просто попыткой стянуть с вас больше денег.

Решайте сами, стоит ли отдавать машину в сервис ради замены датчика ТОЖ, либо спокойно самому выполнить всю процедуру за часик, но сэкономить при этом приличную сумму денег.

Почему не подключается сканер к ЭБУ ВАЗ 2110 и как это исправить

Зачастую автовладельцы сталкиваются с проблемой невозможности подключения устройства с управляющим модулем, почему такое случается:

1. Вы приобрели некачественный адаптер. В данном случае речь идет не о прошивке, а именно о неработоспособности аппаратной начинки, это свойственно для бракованных девайсов. Если плата вышла из строя или изначально является нерабочей, то проверить работоспособность мотора будет невозможно. Соответственно, как и подключиться к блоку управления.
2. Поврежденный или бракованный кабель, не позволяющий обеспечить связь устройства. Необходимо произвести диагностику провода на предмет выявления повреждений.
3. Еще одна причина, по которой соединение может отсутствовать, заключается в плохой прошивке. Если версия программного обеспечения слишком старая, то синхронизировать работу девайса с авто будет невозможно.

Датчик положения коленвала ВАЗ 2112: местонахождение, признаки и возможные варианты исправления неисправностей

Нынешние силовые агрегаты ВАЗ, в которых предусмотрена система впрыска намного экономичнее и проще в обслуживании, нежели их карбюраторные предшественники. Но есть и слабые места — это датчики, часто ломающиеся и этим доставляющие много хлопот. К примеру, датчик коленвала ВАЗ 2112 16 клапанов где находится, знает не каждый, но если он перестает работать, то вся система функционировать не будет. Но отчаиваться не стоит в данном случае можно обойтись своими силами.

Хоть эти устройства отличаются надежностью, но в случае, если с ним что-нибудь произойдет и неисправности, то мотор не запустится

Принимая во внимание, тот факт, что датчик положения коленвала не обладает механическими подвижными частями, то основным виновником выхода его из строя может быть только коррозия или грязь

Где находится?

Чтобы определить, где расположен датчик положения коленвала на автомобиле ВАЗ, достаточно понять, как он функционирует. Это несложно. Данное устройство считывает зубчики шкива коленвала, проходящие возле его сердечника, создающие импульсы переменного тока, а далее отправляет их в электронный блок. Значит, этот датчик вала может находиться только — возле шкива генератора. Закреплен он болтом в специальном кронштейне. К датчику, подключен достаточно длинный провод имеющий разъем.

Согласно стандарту на ВАЗ 2112 с двигателем 16 клапанов ставится индукционный датчик положения вала, состоящий из специального намагниченного сердечника и обмотки. Он следит за прохождение мимо сердечника шестидесяти зубчиков диска, которые размещены с промежутком в 6 градусов. Суть в том, что 2 подряд зубчика отсутствует, вследствие чего получается небольшой промежуток. Когда мимо устройства проходит впадина в нем создается специальный импульс, передающийся посредством провода ЭБУ.

Управляющее устройство ВАЗ вычисляет частоту вращения коленвала и направляет специальные сигналы форсункам. Необходимо следить, чтобы промежуток между намагниченным сердечником и зубчиками был в пределах 1±0,2 миллиметра. В случае потребности проверки и вероятной замены из-за неисправности отыскать датчик положения коленчатого вала несложно — он крепится к крышке маслонасоса. Замена и проверка этого устройства проста и по силам даже начинающему автомобилисту. И естественно для этого ехать на СТО нет никакого смысла. Это лишняя трата средств и время. На самостоятельную замену этого устройства уйдет время меньше чем на замену колеса.

Признаки неисправности

В случае если датчик положения коленвала ВАЗ 2112 с двигателем 16 клапанов выйдет из строя полностью, то запустить силовой агрегат не получится. В иных случаях симптомы и признаки неисправности могут быть следующие:

• ухудшение запуска силового агрегата;
• нестабильное функционирование двигателя;
• уменьшение мощности мотора;
• возникновение детонации на больших нагрузках.

Способы устранения поломки

Если вы обнаружили хоть один из вышеперечисленных симптомов неисправности, то в первую очередь обратите внимание, не загрязнилось ли устройство и нет ли на нем механических повреждений. Чтобы это сделать необходимо в первую очередь снять устройство

Сделать это несложно и из инструментов нам понадобиться лишь ключ на 10.

1. Первым делом выключаем зажигание.
2. Находим датчик положения коленчатого вала.
3. Отсоединяем разъемы.

   Отсоединяем провода

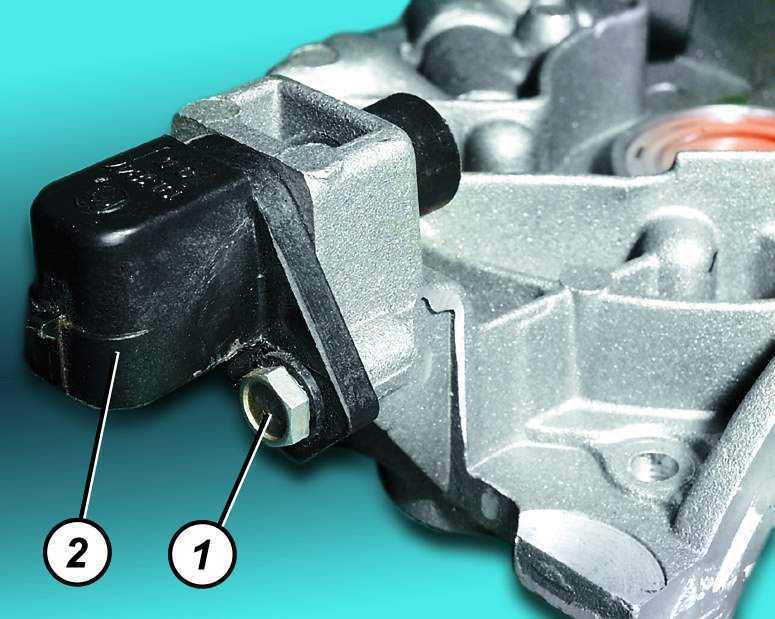

4. С помощью ключа откручиваем болт, закрепляющий устройство.

   Выкручиваем болт

5. Снимаем датчик положения коленвала из кронштейна.

   Снимаем ДПКВ

Внимательно осматриваем, нет ли повреждений, в случае если такие обнаружены, то лучше сразу отправляться в магазин за новым.

Это устройство можно проверить и самому, для этого лишь достаточно определить сопротивление обмоток. Показания омметра должны быть в пределах 550-570 Ом. Если показания соответствующие, то, возможно все дело в проводке. Поочередно проверьте все провода и соединения. Не пытайтесь отремонтировать датчик коленчатого вала на автомобилях ВАЗ — он не подлежит ремонту.

Перед установкой обязательно протрите место усадки, оно должно быть чистым от грязи пыли. Далее, поставьте датчик вала и закрутите болт. После подсоединения проводов можно считать работу завершенной. Как видите, вся процедура достаточно проста. Если вы хотите получить еще дополнительную информацию, или не поняли где вал находится, то посмотрите предлагаемое нами видео.

Видео «Замена ДПКВ»

В этом видео опытный мастер подробно расскажет и покажет как производиться замена, в случае возникновения неисправности, датчика положения коленчатого вала на автомобилях ВАЗ.

Типы датчиков коленвала

Индуктивный (магнитный) ДПКВ

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.

Датчик на основе эффекта Холла

Тип этих датчиков работает на микросхеме, помещенный в корпус с магнитопроводом, а задающий диск создает движущееся магнитное поле намагниченными зубьями.

Датчик обеспечивает высокую точность выдачи сигналов во всех заданных режимах вращения коленвала. Датчик, работающий на основе эффекта Холла требует подключения постоянного напряжения.

Оптические датчики

В основу заложено физическое явление фотоэффекта. Конструктивно он представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником перфорированный диск периодически закрывает и открывает путь источнику света, в результате фотодиод выдает импульсный ток, поступающий в виде аналогового сигнала в блок управления (система имеет ограниченное применение и ранее устанавливалась в трамблеры инжекторных автомобилей, например, Матиз).

Меняем датчик коленвала ВАЗ 2114 своими руками инструкции, фото и видео

Многие водители даже не подозревают о существовании такого устройства, как датчик положения коленвала (ДПКВ)

Но, тем не менее его важность трудно переоценить. Датчик коленвала ВАЗ 2114 это миниатюрное устройство, которое передает данные о том, в каком положении находится коленчатый вал компьютеру силового агрегата

От этой небольшой детали зависит правильное функционирование форсунок, отвечающих за подачу горючего, и системы зажигания ВАЗ 2114

От этой небольшой детали зависит правильное функционирование форсунок, отвечающих за подачу горючего, и системы зажигания ВАЗ 2114

Выходит он из строя редко. Но если вы запланировали дальнее путешествие, то хорошо бы располагать запасным

От этой небольшой детали зависит правильное функционирование форсунок, отвечающих за подачу горючего, и системы зажигания ВАЗ 2114. Выходит он из строя редко. Но если вы запланировали дальнее путешествие, то хорошо бы располагать запасным.

Датчики положения вала на ВАЗ 2114 отличаются не только по своей конструкции, но и по принципу действия.

ДПКВ индуктивного типа располагают металлическим стержнем с магнитом, который нужен для его намагничивания. Поверх стержня намотана медная обмотка. Принцип его работы заключается в подаче сигнала, когда рядом находится стальной предмет.

ДПКВ второго типа работает по иной схеме. Внутри такого устройства находится датчик холла. Если к нему поднести предмет из металла, то его состояние изменится.

Также часто используются устройства импульсного типа. Они генерируют импульсы конкретной частоты. В случае если рядом находится предмет из металла, то изменится и частота генерации.

Где находится?

Обнаружить датчик положения вала на ВАЗ 2114 несложно. Расположен он под капотом около шкива коленчатого вала и прикреплен к маслонасосу болтом.

Причины и признаки неисправности

Сбои в работе или вообще выйти из строя датчик может по самым разным причинам. Нередко, самая обычная грязь, налипшая на ДПКВ, может стать причиной ошибок считывания данных.

Признаки неисправности:

Основные неисправности:

• Физическое повреждение корпуса.
• Замыкание витков обмотки в результате которого в БУ передаются неправильные данные.
• Износ.
• Повреждение зубчиков шкива.

Пошаговая инструкция по замене

Проверить состояние датчика можно разными способами, но лучше и точнее это сделать могут специалисты на СТО. Пред проверкой, конечно же, его нужно снять и делается это очень просто и по силам даже начинающему автолюбителю. В случае если вы уверены, что датчик работает неправильно, то заменить его вы также можете самостоятельно.

Выключаем зажигание. Поднимаем крышку капота. Находим, где установлен датчик. Если он и то место где он установлен, сильно загрязнено, то обязательно нужно его зачистить ветошью или щеткой. Извлекаем колодку.Извлечение колодки из разъема

Откручиваем болт.Откручиваем закрепляющий болт

Снимаем датчик положения вала.Вытаскиваем требуемую деталь

Проверяем на повреждения и другие неисправности зубчатый шкив привода генератора

Это очень важно, поскольку в случае его повреждения данные будут передаваться неправильно. Пред установкой нового датчика очищаем место установки. Ставим новый или старый, в случае если вы определили, что он исправен

Ставим новый или старый, в случае если вы определили, что он исправен

Закручиваем болт. При этом нужно строго контролировать, чтобы момент не был выше 8-12 Ньютон метров. С помощью щупа, контролируем зазор меж шкивом и сердечником ДПКВ

Ставим новый или старый, в случае если вы определили, что он исправен. Закручиваем болт. При этом нужно строго контролировать, чтобы момент не был выше 8-12 Ньютон метров. С помощью щупа, контролируем зазор меж шкивом и сердечником ДПКВ

Он не должен, превышать одного миллиметра. Максимальное отклонение 0,4 мм в сторону увеличения.Необходимый зазор

Запускаем двигатель. Если он запустится уверенно, а работа силового агрегата ВАЗ 2114 будет устойчивая, то можно констатировать, что работа выполнена правильно.

Как видите, нет ничего сложного и не стоит без крайней необходимости обращаться на станцию технического обслуживания, тратя лишние деньги.

Видео «Замена ДПКВ на ВАЗ 2110-2114»

В этом видео показано как правильно должна проводиться замена датчика положения коленвала на автомобилях ВАЗ 2110-2114. А так же даны рекомендации как избежать этой неисправности.

Soulemil › Блог › Датчик положения коленвала ВАЗ 2110 – как найти неисправность и заменить?

Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.Назначение датчика положения коленвала ВАЗ 2110Датчик положения коленвала

Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора, в непосредственной близости от которого и установлен.Отсоединяем датчикОтворачиваем креплениеВынимаем датчикДатчик коленвала ваз 2110 – неисправности и их диагностированиеКронштейн датчика положения коленвала

Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

неустойчивая работа мотора на холостом ходу;снижение мощности;повышение и понижение количества оборотов коленчатого вала (самопроизвольно);детонация при увеличении нагрузки;запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

повреждение обмоток и частей самого датчика;нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла, особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

выключить зажигание;снять клеммный разъём с проводом с датчика;открутить единственный винт, удерживающий датчик на крышке масляного насоса;снять датчик.

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

Обзор датчика

За что отвечает контролер: синхронизация фаз впрыска горючего, подача электронного импульса для воспламенения топлива в полости камеры сгорания. От точности работы измерительного прибора зависит своевременность подачи горючей смеси в цилиндры.

ДПКВ реагирует на проход каждого из зубьев коленвала, установленного на шкиве привода генератора. Угол наклона зубьев составляет 6°. Все зубья расположены на равноудаленном расстоянии.

Последние два зуба срезаны, образуя впадину. Она необходима для центрирования шкива в положении верхней мертвой точки (ВМТ).

Где находится контролер: на крышке масляного насоса в моторном отсеке. Доступ к оборудованию для проведения профилактики из-под низа, предварительно демонтировав металлическую защиту поддона картера.

Признаки неисправности датчика коленвала:

• Двигатель не запускается;
• Запуск двигателя осложнен;
• Работа на холостых оборотах нестабильная;
• Внезапное падение мощности мотора;
• Детонация;
• Пассивная динамика разгона;
• Увеличенный расход горючего;
• При незначительных нагрузках систематические переключения на пониженный ряд передач.

Указанные симптомы являются признаками ряда других поломок

Крайне важно провести комплексную диагностику с применением цифрового оборудования

Название / каталожный артикул	Цена в рублях
ВАЗ-2110-2112 AU000080	От 350 — 400
402.3847	От 350 – 400
191.3847	От 350 – 400
2112-3847010-04	От 350 — 400
2112-3847010	От 350 – 400
476438	От 350 – 400
ЭМИ 2112-3847010 (16 клапанов)	От 350 – 400
АСТРО 402.3847	От 350 – 400
АВТОТРЕЙД ВАЗ-2110-12	От 350 — 400

Технические характеристики ДПКВ:

• Диапазон сопротивления обмотки: 570 – 750 Ом;
• Индуктивность обмотки: 250 мГц;
• Минимальная амплитуда напряжения датчика: 0.3В;
• Максимальная амплитуда напряжения датчика: 225В;
• Габариты: 30x45x69 мм;
• Масса: 52 грамма.

Пошаговая инструкция по самостоятельной диагностике

Для проверки состояния ДПКВ нам понадобится мультиметр. Измерительный прибор имеется в наличии у многих автолюбителей. При отсутствии его можно приобрести в любом автомагазине. Цена доступная.

• Из-под днища машины отсоединяем клеммы с датчика.
• Подводим концевики к контактам;
• Включаем мультиметр, выставляем положение регулятора на «сопротивление»;
• Проводим фактические замеры;
• Сопоставляем полученные данные со стандартами. Если стрелка тяготеет к бесконечности – контролер исправный. Если к «нулю» — поломка. В норме показания должны составлять 550-750 Ом.

В зависимости от итогов диагностики мастер принимает решение о целесообразности дальнейшей эксплуатации оборудования.

Причины преждевременного износа ДПКВ

• длительная эксплуатация без проведения промежуточной профилактики;
• брак при изготовлении;
• стороннее механическое повреждение;
• попадание внутрь песка, грязи, металлической стружки;
• обрыв датчика зубьями коленвала;
• повреждение ДПКВ в ходе ремонтных работ;
• короткое замыкание в бортовой цепи.

Когда менять датчик?

Он со временем засоряется, ведь находится внизу, и на его лицевой стороне появляется грязь. Снимите его с автомобиля и аккуратно щёткой очистите лицевую часть датчика от грязи. Если не помогло, произведите замену датчика на новый.  В противном случае мощность снизится значительно и детонация при разгоне будет (подробности здесь: «Описание детонации двигателя подробно»). Однако, не меняйте датчик не проверив его, ведь подобные симптомы относятся к другим датчикам (например, сбитые фазы ГРМ, шпонки плохо закрепляются на места, натяжной ролик не справляется).
