Где находятся предохранители на тойота королла в 120 кузове с расшифровкой

К11

Описание реле

1. Реле вентилятора радиатора
2. Реле переключателя селектора диапазонов
3. Реле CVT
4. Реле кондиционера
5. Реле клаксона
6. Реле увеличения оборотов х.х.
7. Реле фар/передних противотуманных фар
8. Реле обогревателя заднего стекла
9. Реле сигнала
10. Реле дополнительного электрооборудования
11. Реле зажигания-1
12. Реле зажигания-2
13. Запасной предохранитель
14. Прерыватель
15. Реле топливного насоса (под накладкой проема передней двери со стороны водителя)
16. Реле E. G. I.
17. Реле очистителя заднего стекла
18. Реле заднего противотуманного фонаря
19. Реле зажигания-3
20. Реле заднего противотуманного фонаря (в зависимости от модели)
21. Реле вентилятора радиатора-2

* (под приборной панелью со стороны водителя, в зависимости от модели)

Предохранители в салоне

Находится справа от рулевой рейки, закрыт защитной крышкой. На обратной стороне которой будет схема с описанием элементо

Вариант 1

Схема

Описание

F1	(20 А) Электродвигатель вентилятора кондиционера — отопителя
F2	—
F3	(10А/ 20А) Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла
F4	(10А) Реле звукового сигнала
F5	(15А) Реле противотуманных фар
F6	(10А) Система кондиционирования, выключатель запрещения запуска
F7	(7,5А) Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем
F8	(10А) Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска («PVN»), фонари заднего хода
F9	(15А) Очиститель омыватель заднего стекла
F10	(15А) Аудиосистема
F11	(7,5А) Выключатель аварийной сигнализации
F12	(7,5А) Электронный блок управления ABS
F13	(15А) Предохранитель прикуривателя ниссан марч к11
F14	(10А) Стоп-сигналы
F15	(10А) Выключатель аварийной сигнализации
F16	(10А) Электронный блок управления КПП
F17	(15А) Реле топливного насоса
F18	(10А) Подогреватель сидений
F19	(20А) Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла
F20	(7,5А) Система управления двигателем, блок управления иммобилайзером
F21	—
F22	(10А) Электронный блок управления SRS
F23	(10А) Очиститель омывательи лобового стекла
F24	(10А) Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка
F25	(10А) Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу
F26	(7,5А) Реле выключателя запрещения запуска- с АКПП, система управления двигателем
F27	—
F28	—
F29	(15А) Реле задержки омывателя фар

Вариант 2

Фото схема

Обозначение

• 10А Стартер
• 10А Зажигание
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Сигнал
• 15А Противотуманные фары
• 10А Аварийная сигнализация
• 10А Габариты
• 10А Поворотники
• 10А Приборная панель
• 10А АБС
• 10А Электро усилитель руля
• 10А Подушки безопастности
• 10А Двигатель
• 10А Топливный насос
• 10А A/T Control
• 10А Кондиционер
• 15А Электро двигатель печки
• 10А Аудиосистема
• 15А Прикуриватель
• 20А Передние дворники
• 10А Зеркала и задние дворники
• 15А Обогрев заднего стекла

Пример расположения блока и замены предохранителя прикуривателя смотрите в видео.

Предохранители под капотом

Вариант 1

Фотография

Схема

Расшифровка

F1	(30А) Блок управления свечами накаливания — дизель
F2	—
F3	(10А) Задние габариты
F4	(15А) Правая фара
F5	(15А) Левая фара
F6	(25А) Электропривод стеклоподъемников, блок управления центральным замком
F7	(15А) Запасной
F8	—
F9	(25А) Электродвигатель вентилятора системы охлаждения
F10	(10А) Запасной
F11	(15А) Кондиционер
F12	(30А) Антиблокировочная система тормозов (ABS)
F13	(30А) Замок зажигания
F14	(25А) Управление двигателем
F15	(65А) Распределение питания аккумуляторной батареи

Вариант 2

Фотография

Схема

Назначение

F1	(40А) Электронный блок управления ABS
F2	(30А) Замок зажигания
F3	(40А) Электронный блок управления ABS
F4	(80А) Распределение питания аккумуляторной батареи
F5	(30А) Электродвигатель вентилятора системы охлаждения
F6	(30А) Электропривод стеклоподъемников, блок управления центральным замком
F7	(30А) Управление двигателем
F8	—
F9	(60А) Блок управления свечами накаливания — дизель
F10	—
F11	—
F12	—
F13	—
F14	—
F15	(10А) Генератор
F16	(10А) Задние габариты
F17	(15А) Левая фара
F18	(15А) Правая фара
F19	(15А) Кондиционер

Где найти предохранители в Toyota Corolla 120

Предохранители в Toyota Corolla 120 расположены в нескольких местах в автомобиле.

Во-первых, главная панель предохранителей находится под рулем, с левой стороны водителя. Чтобы найти ее, нужно открыть крышку, нажав на кнопку, расположенную снизу. После этого можно увидеть схему расположения предохранителей и их назначение.

Во-вторых, также имеется дополнительная панель предохранителей, которая находится в моторном отсеке автомобиля

Чтобы найти ее, нужно открыть крышку моторного отсека и обратить внимание на дополнительную панель, расположенную сбоку

Схема предохранителей на дополнительной панели также указывает их назначение и номер предохранителя.

Для замены предохранителя необходимо снять старый предохранитель с помощью пассатижей или специального инструмента и установить новый предохранитель аналогичным образом

При замене следует обратить внимание на правильность подключения и соответствие номинала заменяемого предохранителя новому

Блоки в салоне

Общее расположение

p, blockquote 6,0,0,0,0 —>

• 4 — реле управления замками дверей
• 5 — блок реле и предохранителей №4
• 6 — блок предохранителей №1
• 7 — блок реле

Блок предохранителей и реле №1

На схеме обозначен как 6 и 7 и находится под панелью приборов на левой стойке в её нижней дальней части.

Закрыт защитной крышкой, с обратной стороны которой будет Ваша актуальная схема.

Схема

Назначение предохранителей

Правый руль

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	30А DEFOG — обогреватель стекла
5	20А CIG & RADIO — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE — приборы
9	15А TAIL — габариты
10	7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Левый руль

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	20А SEAT HTR — обогреватель сидений
5	20А CIG & RADIO — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE — приборы
9	10/15А TAIL — габариты
10	7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Обозначение реле

p, blockquote 16,0,0,0,0 —>

• a — POWER — стекло подъемники, люк и центральный замок
• b — FOG — противотуманные фары
• с — FLASHER — реле — прерыватель
• A — DEFOG — обогреватель стекла
• B — TAIL — габариты

p, blockquote 19,0,0,0,0 —>

1. 40А HEATER — Отопитель
2. 15А А/С — Кондиционер
3. А — Реле отопителя

Блок №2 — под капотом

Второй блок располагается следом за первым — чуть выше, справа от мотора.

Предохр.

Клемма

Сила тока

Назначение

Система зарядки аккумулятора,контрольная лампочка зарядного тока,пусковая автоматика

Система разогрева двигателя перед пуском,пусковая автоматика

Потолочная лампа,контрольные лампы дверей,лампа задней двери

Не используется

Электронная система впрыска бензина

Предупреждающие мигающие сигналы,звуковой сигнал

Система охлаждения двигателя,вентилятор

Не используется

Реле

Расположение

HORN — Реле сигнала(если не ошибаюсь)

HEAD — Реле фар

EFI — Реле системы впрыска бензина

FAN NO.1 — Реле вентилятора охлаждения.

Ремонт Тойота

В табл указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать. Для получения доступа к предохранителям монтажного блока, расположенного в салоне нажмите на фиксатор На лицевую сторону крышки нанесена схема расположения предохранителей.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл цепи, которые защищает данный предохранитель. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. Так выглядит перегоревший предохранитель показанная стрелкой перемычка внутри держателя перегорела и разомкнулась.

Условно их обозначают вид А, вид В, вид С. Все они имеют разную конструкцию, поэтому неисправность каждого из них имеет свою особенность. Так у прибора вида А неисправность в виде перегоревшей нити можно увидеть только при снятом самом приборе. Перегоревшую нить можно увидеть сбоку, между контактами, тем самым узнать, нужно её менять или нет. Плавкие вставки вида В устроены несколько иначе.

Состояние токопроводящей нити можно увидеть, а также проверить целостность, не вынимая её из гнезда.

Это видно, если посмотреть на вставку сверху. То же самое можно сказать и о приборах вида С, они отличаются только видами плавких вставок. Инструкция по замене предохранителей Если при диагностике электрооборудования Тойоты Королла обнаружена перегоревшая защитная вставка, её необходимо заменить.

Перед заменой необходимо отключить все потребители электрического тока и только после этого приступать к замене. Специалисты для этих целей в своей работе используют различные пинцеты.

С их помощью легко вынуть, потом вставить любой проверяемый прибор. В новых автомобилях Toyota пинцеты имеются под крышкой блока, который установлен под капотом. Блоки изготовлены таким образом, что пальцами не всегда удаётся выполнить данную операцию. Устанавливать новый предохранитель необходимо только такой, какой указан в инструкции по эксплуатации Toyota Corolla.

При установке с меньшим номинальным током, он при включении оборудования снова перегорит, а если с большим — возможен выход из строя электронного блока или возгорание проводки.

Если новый установленный прибор сразу после замены выходит из строя, необходимо проверить все защищаемые им электрические цепи. Вполне возможно, что в цепи имеется короткое замыкание. Система запирания электроприводных дверей Система кондиционирования воздуха Бортовая система диагностики Датчики и счетчики, система кондиционирования воздуха, электроприводные окна, сигналы заднего хода, система дневного освещения, антизапотеватель заднего окна, система повышения передачи автоматической коробки передач, система запирания электроприводных дверей, система зарядки, аварийные мигающие сигналы, автоматическое противобликовое внутреннее зеркало заднего вида, система пневмоподушек SRS, напоминающий световой индикатор ремня безопасности переднего пассажира Стеклоочистители и стеклоомыватель ветрового стекла Система пневмоподушек SRS, электрический охлаждающий вентилятор, система антиблокировки тормозов, система контроля блокирования передач, система рулевого управления с электроприводом, очиститель передних фар Стеклоочистители и стеклоомыватель ветрового стекла, стеклоочистители и стеклоомыватель заднего окна Система антиблокировки тормозов, система контроля стабильности автомобиля Электрический охлаждающий вентилятор Очиститель передних фар

Блок в салоне

Рассмотрим на примере блока Corolla 2012–2013 годов. Схема расположения в салоне:

Назначение	Наименование	Ток	Номер на схеме
Подача горючего в цилиндр, работа стартера, блокировка трансмиссии	АМ 1	7.5	1
Противотуманки	FRFOG	15	2
Запасной			3
Подача горючего в цилиндр и стартер	АС CB	25	4
Главный замок	DOOR	25	5
Запасной		—	6
Подача горючего в цилиндр, сигналы остановки, антиблокировочный комплекс	STOP	10	7
Самостоятельная диагностика	OBD	7.5	8
Свет задних фар, подогрев стекла (сзади), затемнение зеркала (заднего), подзарядка аккумулятора, индикация непристегнутого ремня, индикатор поворотов, сигнализирующий комплекс	ECU – IG NO. 2	10	9
Корректировка освещения фар, электрорегулировка руля, привод кулера для кондиционера, антиблокировочный комплекс, подача горючего в цилиндр, звуковой комплекс салона, БУ электрооборудованием	ECU – IG NO. 1	10	10
Омывание стекла (лобового)	WASHER	15	11
Запасной			12
Комплекс очищения стекла	WIPER	25	13
Кондиционирование, обогреватель стекла (сзади) и зеркал	HTR – IG	10	14
Подогревы кресел	SEATHTR	15	15
Фары спереди, фонари сзади, лампы подсвечивания номера, габариты, подсвечивание приборной панели, противотуманки, подача горючего в цилиндр	TAIL	10	16
Светильник салонный, подсветка приборной панели и рулевые переключатели	PANEL	7.5	17
Запасной			18
Привод подъемников стекла (передних)	FRDOOR	20	19
Привод подъемника стекла (задний слева)	RLDOOR	20	20
Привод подъемника стекла (задний справа)	RRDOOR	20	21
Электропривод люка	SUN ROOF	20	22
Устройство для прикуривания	CIG	15	23
Музыкальная система, блокировка КПП, электропривод зеркал, БУ электрическим оборудованием	ACC	7.5	24
Запасной			25
Обогреватель зеркал и подача горючего в цилиндр	MIRHTR	10	26
Запасной			27
Запасной			28
Противотуманка (задняя)	RRFOG	7.5	29
Блокировка рулевой системы, устройство безопасности (пассивной), КПП, впрыск	IGN	7.5	30
Приборы, отвечающие за измерения	METER	7.5	31

Признаки поломки

Как было сказано выше, в автомобиле имеются специальные элементы, которые защищают от короткого замыкания все имеющееся в нем электроприборы. Если в электрической цепи возникает короткое замыкание или перебой, то ток начинает расти, и чтобы защитить провода от возгорания нить расположенная в предохранителе перегорает.

Каждый плавкий элемент имеет свое обозначение, это сделано для того чтобы можно было быстро найти и заменить перегоревший элемент. Благодаря ножевидным контактам они легко извлекаются для замены из своего посадочного места.

Заменить их можно самостоятельно без какого либо специального оборудования.

Понять что он вышел из строя можно по состоянию соединительной проволоке, которая видна благодаря прозрачному пластиковому корпусу, но также случается такое что целостность корпуса нарушается, в результате чего он выходит из строя.

Виды

Они отличаются друг от друга своей конструкцией, и в случае перегорания имеют свои особенности.

Предохранители установленные на Тойоте Королле бывают трех видов;

• Вид А, понять состояние нити можно только в снятом состоянии;
• Вид В, проверить его целостность можно не снимая;
• Вид С, так же как и во втором случае понять в каком состоянии находится нить, можно не снимая, отличие только в виде плавкой вставки.

Они отличаются друг от друга своей конструкцией, и в случае перегорания имеют свои особенности.

Важно: Если в автомобиле перестает работать какое либо электронное устройство, первое что нужно проверить это в каком состояние находятся предохранители

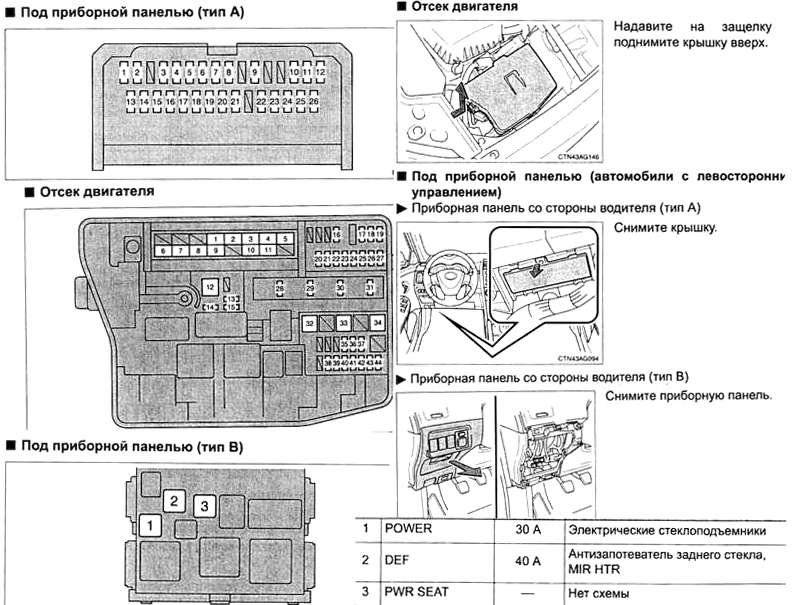

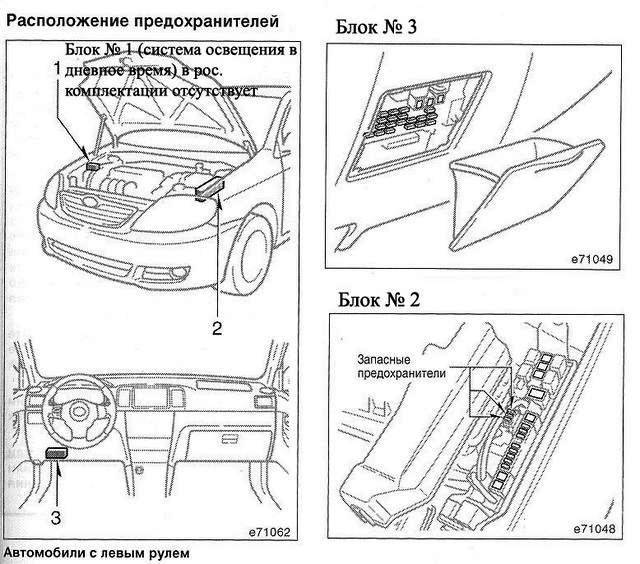

Расположение блока на 120-150 кузове

На автомобилях Тoyota Сorolla E120- E150 имеется 3 блока, два находятся в салоне, а третий в моторном отсеке, а модели выпущенные в 2008 году имеют только два узла один в салоне, а второй в подкапотном пространстве.

Второй блок находится под передней панелью с левой стороны от педалей, в том месте где заканчивается обшивка. Чтобы получить доступ к предохранителям нужно отжать фиксаторы и снять крышку на которой есть информация о их назначении и расположении.

Так же есть монтажный блок который расположен под капотом в моторном отсеке, в районе воздушного фильтра. Элементы этого узла отвечают за обслуживание электроприборов и токовые реле потребляющие больше электроэнергии.

Замена

Первым дело перед тем как произвести замену необходимо отключить электричество. Для удобства используется специальный пинцет, с помощью которого можно легко извлечь, а затем обратно вставить проверяемый прибор. Если после установки новый плавкий элемент сразу перегорает, нужно проверить состояние электрической цепи, так как вполне возможно, что в ней происходит короткое замыкание.

Менять предохранитель нужно только на деталь с такой же мощность, номинальный ток указан на его корпусе. Детали с одинаковой мощностью имеют свой цвет, поэтому спутать их между собой трудно.

Помните! Устанавливать предохранители с большим номиналом, а также использовать самодельные перемычки не рекомендуется, так как это может привести в печальным последствиям, например пожару или перегоранию электроприборов.

3. Предохранители и реле – общая информация

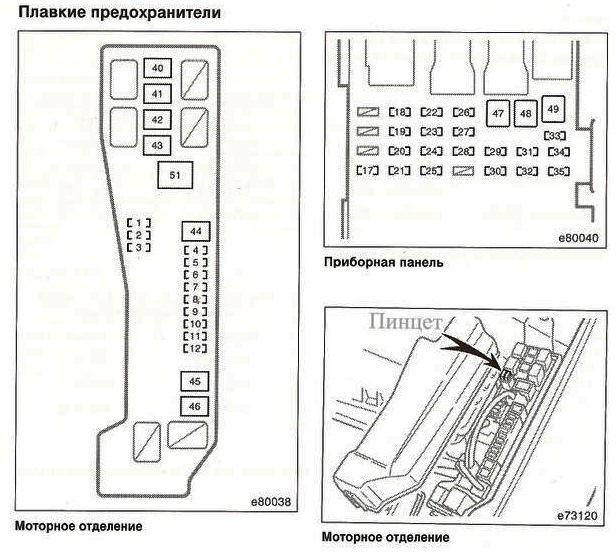

1. Предохранители расположены в блоках предохранителей в моторном отсеке со стороны переднего пассажирского сиденья над верхней частью передней стойки подвески, а также в блоке предохранителей в салоне автомобиля за перчаточным ящиком с левой стороны приборной доски (праворульные модели), и в блоке реле за отсеком хранения со стороны водителя в панели облицовки (смотрите иллюстрации).

2. Если предохранитель перегорел, соответствующая электрическая цепь не будет работать. Положение предохранителя и защищаемой им цепи зависит от модельного года и страны-производителя. Для получения подробной информации обратитесь к электрическим схемам в конце данного раздела, а также внимательно прочтите информацию на наклейке, которая расположена на крышке блока предохранителей.

3. Чтобы извлечь предохранитель, сначала отключите зажигание, затем извлеките предохранитель при помощи специального пластикового пинцета (смотрите иллюстрацию). В предохранителе должен быть виден проводок, если предохранитель перегорел, проводок будет расплавлен или разорван.

4. При замене используйте только предохранители того же номинала, ни в коем случае не используйте предохранители другого номинала. Номинал предохранителя указан в верхней части, при этом в зависимости от номинала предохранитель будет иметь другой цвет. Запасные предохранители есть в блоке предохранителей.

5. Если предохранитель в одной и той же цепи постоянно перегорает, значит она неисправна. Если речь идет о нескольких цепях, включайте одну цепь за подход, чтобы установить причину неисправности.

6. Кроме неисправности электрических компонентов, предохранитель может перегореть вследствие короткого замыкания в проводах, ведущих к соответствующему компоненту

Обратите внимание на защемленные или истертые провода, которые соприкасаются с металлическими деталями кузова, а также на ослабленные соединения

7. Имейте в виду, что пластинчатые предохранители можно заменить и самостоятельно. Однако если одна или несколько плавких перемычек перегорели в главном блоке предохранителей, это указывает на серьезные неисправности в электрической цепи, диагностику которой стоит доверить официальному дилеру Toyota или квалифицированным специалистам на станции технического обслуживания.

Реле

8. Реле представляет собой электрический выключатель, который используется в следующих ситуациях:

А) Реле может выключать высокий ток удаленно от цепи, при этом позволяя использовать провода меньшего размера и переключать контакты.

В) Реле может получать более одного управляющего входного сигнала, в отличие от механического выключателя.

С) Реле может быть оснащено встроенным таймером, например, реле периодического хода стеклоочистителей.

9. Если в цепи или системе, контролируемой реле появились неисправности, и вы считаете, что причиной тому является реле, включите систему. Если реле работает, вы услышите щелчок при подаче на него питания. В таком случае неисправен один из компонентов цепи или провода. Если на реле не подается питание, в таком случае либо реле не получает питание, либо оно неисправно.

10. Большинство реле оснащено четырьмя или пятью выводами, два из которых подают питание на обмотку соленоида, обеспечивающего замыкание контактов между главным входом питания и одним или двумя выходами к потребителям или отключение соответствующего компонента (в зависимости от конфигурации). При помощи электрических схем, расположенных в конце данной главы убедитесь, что все соединения обеспечивают необходимое напряжение или вывод на «массу».

11. Проверка посредством установки исправного блока может быть полезной, однако имейте в виду, что некоторые реле могут выглядеть одинаково, но при этом выполнять различные функции.

12. Реле можно найти во блоке предохранителей за отсеком хранения со стороны водительского сиденья (смотрите пункт 1).

13. Чтобы снять реле, убедитесь, что замок зажигания выключен, затем извлеките реле из гнезда. При установке нового реле, нажмите на него, чтобы установить в исходное положение.

Провод для электропроводки автомобиля, требования к качеству провода

Принципом, на котором нужно основывать выбор кабеля, является обеспечение пожарной безопасности, поскольку в результате вполне прозаичных причин транспортное средство достаточно легко подвержено возгоранию. В любой проводке, в том числе и в автомобильной, есть два главных фактора риска: токовая перегрузка и короткое замыкание.

Кабель необходимо выбирать так, чтобы не допустить перегрева и токовой перегрузки при правильной установке, а изоляция провода должна защищать от возможного короткого замыкания, а также минимизировать последствия, если это произошло.

И главное: важно, чтобы кабель доставлял живительную энергию без существенных потерь. Автомобильный кабель необходимо выбирать, учитывая два главных аспекта: его физико-механические параметры и электрические характеристики. Что касается электрических характеристик кабеля, то они отвечают за безопасность и потери электроэнергии

Два важных параметра — материал и диаметр жилы кабеля. Они обусловливают определенные показания сопротивления на метр длины. Чем меньше сопротивление, тем лучше: теряется меньше энергии по дороге от АКБ к месту назначения. Кроме того, кабель меньше нагревается

Что касается электрических характеристик кабеля, то они отвечают за безопасность и потери электроэнергии. Два важных параметра — материал и диаметр жилы кабеля. Они обусловливают определенные показания сопротивления на метр длины. Чем меньше сопротивление, тем лучше: теряется меньше энергии по дороге от АКБ к месту назначения. Кроме того, кабель меньше нагревается.

Намного лучше применять провод с медной жилой, нежели с алюминиевой. Однако наиболее эффективными являются жилы из бескислородной меди. Их сопротивление еще меньше, однако такой кабель дороже. Если говорить о диаметре жилы, то его желательно выбирать побольше, но не перестарайтесь.

Физико-механические параметры относятся больше к изоляции, нежели к жиле. Изоляция отыгрывает важную роль: защищает кабель от короткого замыкания и оголения жилы

Поэтому важно, чтобы изоляция не плавилась, не дубела и не растрескивалась. Она должна иметь определенный запас прочности, чтобы не рваться в условиях малейшего трения/натяжения/качения. Не должна никоим образом вступать в реакции с различными изделиями химической промышленности, которые предназначены для «профилактики», «кормления» и «лечения» автомобиля

Не должна никоим образом вступать в реакции с различными изделиями химической промышленности, которые предназначены для «профилактики», «кормления» и «лечения» автомобиля.

В общем, ответственность изоляции — противостоять всевозможным химическим и физическим воздействиям, которым кабель подвергается. Кроме того, если возник пожар, изоляция не должна распространять огонь.

Заключение

Предохранитель прикуривателя может перегореть в любой момент, поэтому нужно знать, как снимать и заменять данную деталь. Также для этого необходимо иметь пинцет, тряпку и сменные комплектующие, чтобы вовремя устранить неисправность и спокойно продолжить движение.

Источники

• https://toyota-camry-corolla.ru/corolla/corolla-150/bloki-predohranitelej-toyota-corolla-e150/
• https://zapchasti.expert/toyota/corolla-150/predoxraniteli-toyota-corolla-150.html
• https://autogener.ru/services/instructions/skhema-blokov-predokhranitelej-toyota-corolla-2001-2006.php
• https://Corolla-E180.ru/obsluzhivanie/predohraniteli.php
• https://corollacar.ru/remont/elektrooborudovanie/predoxraniteli-tojota-korolla.html
• https://club-mashin.ru/toycor/corservice/predohranitel-prikurivatelya-na-tojota-korolla.html
