Поднимаем «ниву» - как увеличить клиренс внедорожника?

Как увеличить клиренс Нивы Шевроле своими руками?

Рассмотрим один из методов лифтинга.

Перед началом работ необходимо подготовить набор инструмента:

домкрат (2 штуки);
набор гаечных ключей;
приспособление для стяжки пружин;
съемник шаровых опор;
пассатижи;
монтировку.

Для установки кронштейна заднего амортизатора понадобится сварочный аппарат, а для перестановки чашек задней подвески — болгарка.

Модернизации машины требует наличия готового лифтинг-комплекта или самостоятельного подбора деталей:

Амортизаторы увеличенной длины.
Стальные чашки и резиновые проставки.
Крепление для задних амортизаторов.
Комплект пружин (иногда используются старые).
Проставки под шаровые опоры толщиной 30 мм.
Шайбы под чашки.
Длинные болты.
Проставки под задние амортизаторы.

Процедура лифтинга задней и передней подвески отличается. Поэтому рассмотрим операции отдельно.

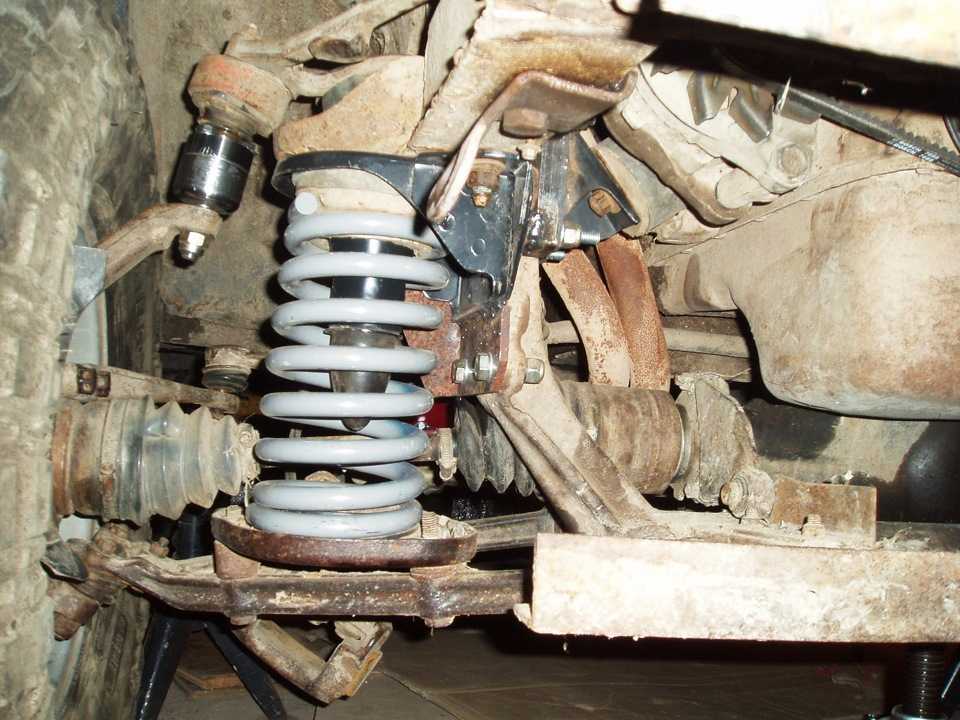

Лифт передней подвески

Для увеличения дорожного просвета нужно выполнить следующие действия:

Поддомкратить машину.
Снять переднее колесо.
Подставить второй домкрат под шаровую опору и поднять так, чтобы нагрузить пружину.
Установить приспособление для стяжки.

Ослабить кронштейн амортизатора.
Открутить крепления стабилизатора и шаровых опор, затем извлечь детали.
Демонтировать пружину.
Опустить домкрат под рычагом.
Отвести ступицу в сторону.
Снять чашку.
Установить шайбы-проставки.
Закрепить чашку и пружину.
Поддомкратить рычаг.
Закрепить ступицу, стабилизатор и шаровые опоры.
Прикрутить амортизатор.
Установить колесо.
Повторить действия с другой стороны передней подвески.

На этом первая часть процедуры закончена.

Лифт задней подвески

Чтобы увеличить дорожный просвет в задней части Нивы, придется использовать сварку. Сначала следует поддомкратить машину, демонтировать колеса, амортизаторы и пружины. После этого придется выполнить такие операции:

Приварить новый кронштейн амортизаторов.
Отрезать нижние чашки.
Сместить их на 3 см и приварить.
Удлинить коромысло тормозной системы.
Приварить пальцы под амортизаторы.
Заменить реактивные тяги.
Установить амортизаторы и пружины.

Остается поставить колеса и опустить автомобиль на землю. При сильном лифтинге нужно поставить удлиненный тормозной шланг заднего контура и прокачать тормоза.

Советы по эксплуатации Lada 4×4 и Chevrolet Niva

Новички не сразу запоминают, при каком положении рукоятки дифференциал заблокирован. Но об этом сигнализирует предупредительный индикатор на приборной панели. Если он горит — дифференциал заблокирован. За блокировку дифференциала отвечает передняя ручка раздаточной коробки. Если она находится в переднем положении — дифференциал разблокирован, в заднем — заблокирован.

Задняя ручка позволяет включать пониженную передачу. Сделать это надо перед попаданием в сложные дорожные условия. Так как у коробки нет синхронизаторов, переключение нужно осуществлять, когда автомобиль стоит на месте. При этом нужно выжать сцепление. Если переключения не происходит, нужно медленно тронуться с места, качнув рулевое колесо.

При движении по ровной дороге задняя ручка раздаточной коробки должна находиться в заднем, а передняя — в переднем положении.

Что же делать, если вывешены переднее и заднее колесо? Как говорилось выше, даже блокировка дифференциала не поможет решить эту проблему, автомобиль не поедет. Чтобы привести машину в движение, можно подсыпать грунт под одно из вывешенных колес. Если в машине есть пассажиры, можно переместить их в заднюю или переднюю часто автомобиля, загрузив одну из осей.

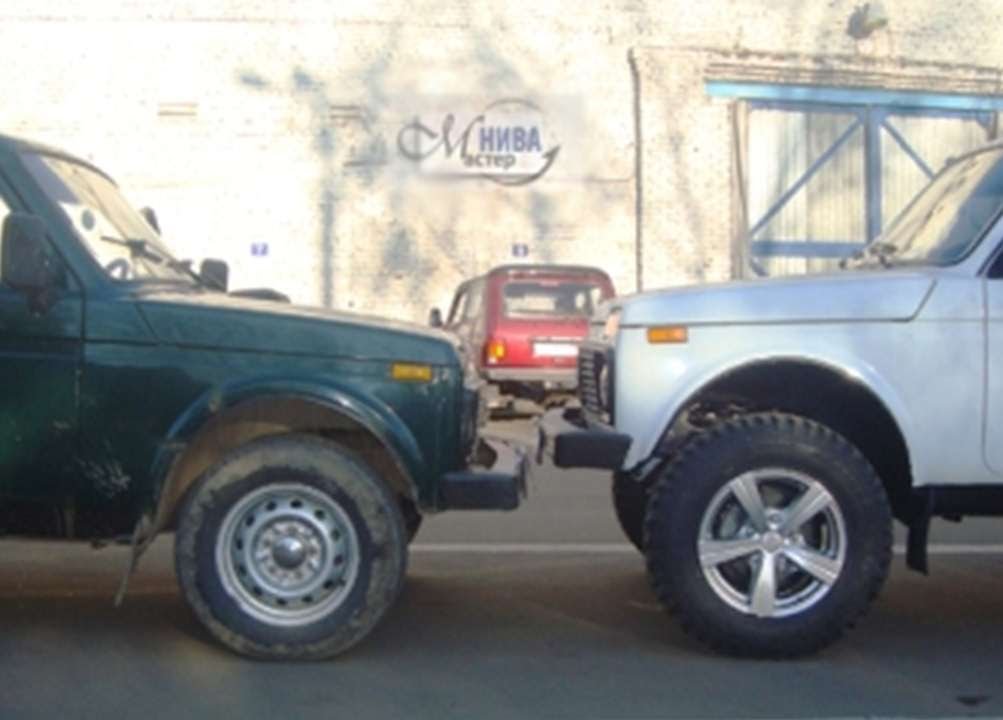

Как поднять Ниву 2121?

Прежде чем узнать, как лифтануть Ниву и что это даст в целом. Изначально рассмотрим несколько вариантов тюнинга.

Перед тем, как лифтовать Ниву своими руками, нужно определиться, как это правильно сделать и что для этого нужно. Профессиональные мастера различают кузовной и подвесочный тип лифтовки.

Кузовной – используется для подъема кузова с помощью полиуретановых проставок. Такой вид тюнинга считается самым простым вариантом, как задрать Ниву, требующий мелких работ (например, доточить шланг). Но при этом такой способ не подойдет для моделей 2121, 21213, 21214, потому что, эти автомобили не оснащены рамой. Рамную конструкцию (лишь задней подвески) имеет Нива 2329. Тогда как поднять Ниву 21213? В этом случае подойдет второй вариант.

Подвесочный – считается наиболее оптимальным вариантом для улучшения проходимости и надежности автомобиля в условиях бездорожья. С его помощью можно не только поднять авто, но и установить диски большего диаметра без необходимости резать арку. Если Вам удастся поднять Ниву на 5 см, по идее можно установить диски вплоть до 29 дюймов, которые станут в «родные арки». Но этого может показаться недостаточно для настоящих ценителей езды по бездорожью. Чтобы установить диски «экстремального диаметра» придется вырезать арки. Необходимость тюнинга подвески обусловлена тем, что вырезанная арка делает дорожный просвет и геометрию больше. Резка арок без изменения конструкции подвески позволит убрать ржавые детали и не нарушить функциональность подвески. Правда, при этом шрусы будут испытывать большие нагрузки и чаще выходить со строя.

На заметку автолюбителям. В каких случаях и как правильно лифтовать Ниву 21214? Обычно лифтовка проводится при установке дисков диаметром 31 дюйм. Которые считаются среди профессиональных автолюбителей покорять бездорожье самым оптимальным вариантом для улучшения проходимости авто.

Особенности нивовской конструкции

К особенностям нивовской трансмиссии впору отнести наличие межосевого дифференциала, который связывает задний и передний мост. В результате колеса могут вращаться не только под разными углами, но и с разными угловыми скоростями, что существенно влияет на управляемость в условиях непроходимости дорог.

На практике механическая блокировка при некотором неудобстве оказывается лучше, чем современная электромагнитная муфта, используемая для этих целей. Например, Renault Duster не так легко справится с задачей в условиях сурового бездорожья, так как цифровой блок управления может обеспечить передачу ограниченного момента. При этом данный эффект не будет наблюдаться у Нивы с механической блокировкой.

А еще интересно: Разборка и сборка коробки передач Нива 2121, Нива 2131

Если оставить межосевой дифференциал заблокированным, это не только скажется в виде повышенного износа, но и значительно снизит управляемость автомобиля. Включенный режим блокировки дифференциала будет отмечен горящим индикатором на приборной панели Нивы

Обратите внимание, что блокировка не исключит потерю сцепления одним колесом

Для преодоления сложных участков трансмиссия позволяет использовать низшую передачу с высоким передаточным числом (2,135), при высшей передаче параметр составляет 1,2 и предназначен для движения в нормальных условиях. В раздаточной коробке указаны разные режимы высшей и низшей передачи. Низшая включается перед въездом на заснеженный участок, зыбкие грунты, горки и при подсоединенном грузе на буксировке.

Некоторые водители осваивают навыки переключения передачи на скорости 30-35 км/ч. В противном случае придется остановить машину и проделать операцию на стоянке.

Обратите внимание, что Нива требует грамотного отношения к подбору шин, качество которых может сказаться на степени износа трансмиссии уже за один сезон. Шины должны быть одинаковыми по степени износа и, конечно же, по размеру

Разные характеристики приведут к увеличению нагрузки на трансмиссию и к пробуксовке на низшей передаче, а при нормальном движении повысят износ дифференциалов.

Бюджетный вариант лифтинга

Надо будет изготовить или заказать определенный лифт комплект. Вам понадобятся втулки высотой 20 мм,17,8 мм,13,2 мм и 10,7 мм с наружным диаметром 30 мм, внутренним – 10,5 мм. Должно быть по 2 шт. каждого вида. Также приобретите 2 проставки под шаровые опоры толщиной 2 см и удлиненные болты.

Собрав все необходимые детали, можно приступать к работе.

Снять колесо, нижним рычагом опереть Ниву на подставку. Пружину стянуть стяжками. Размонтировать стабилизатор, амортизатор, шаровые опоры.
Подняв Ниву, убрать пружину и открутить нижний рычаг. Отсоединить чашку и срезать стабилизатор. В чашке сделать пропил около 3-4 мм шириной между отверстиями крепления со стороны наружного ШРУСа, чтобы впоследствии пластмассовый пыльник не терся о чашку.
Установить втулки так, чтобы самая высокаябыла ближе к колесу, далее по убыванию. Получившуюся в результате щель в креплении стабилизатора заварить.
Установить на место рычаг и пружину, рычаг поддомкратить. Зафиксировать амортизатор. Поставить нижнюю и верхнюю шаровые опоры.
Стяжки с пружины убрать, нижний рычаг опереть о подставку. Затянуть амортизатор. Установить колесо, опустить автомобиль.

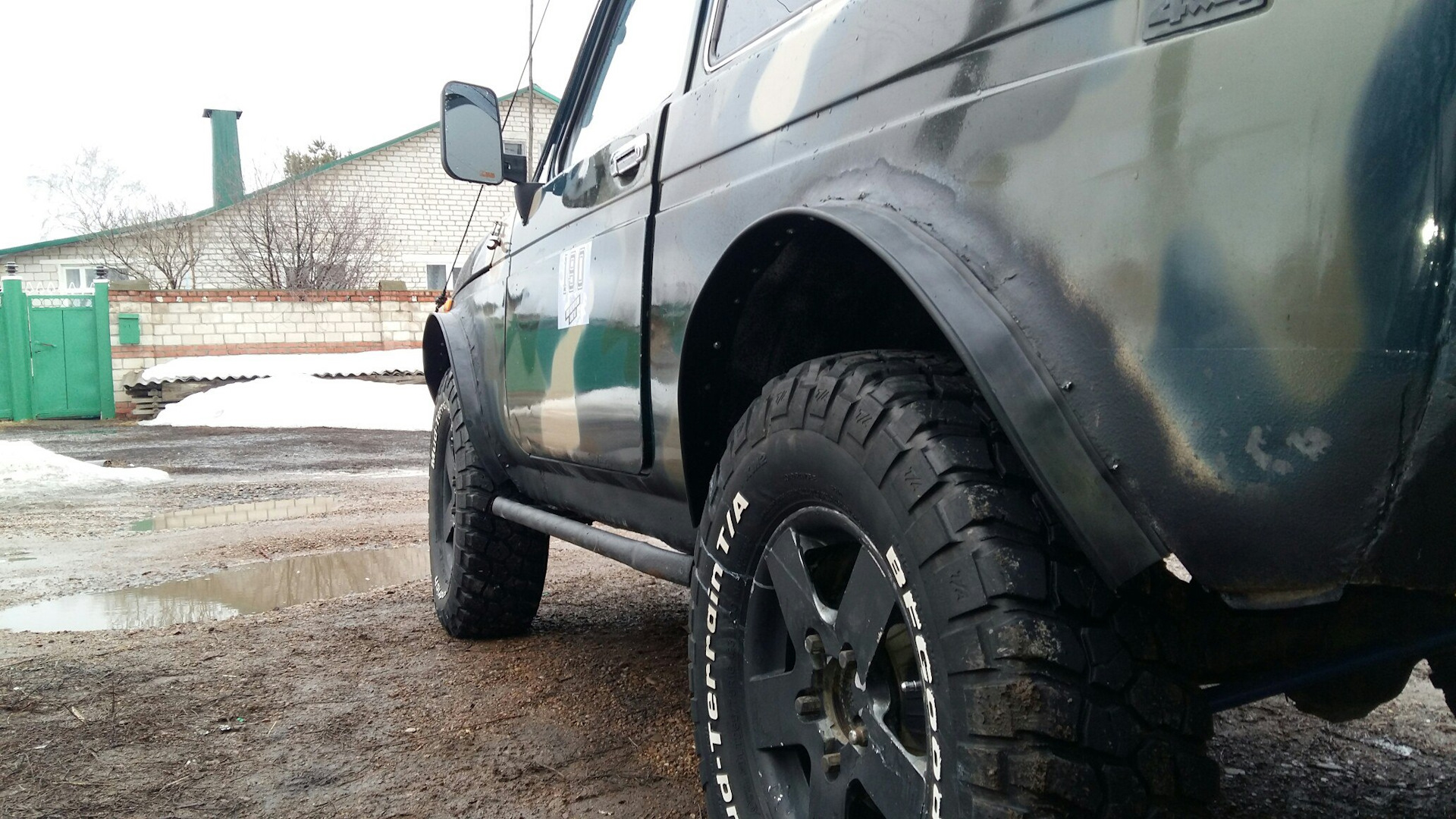

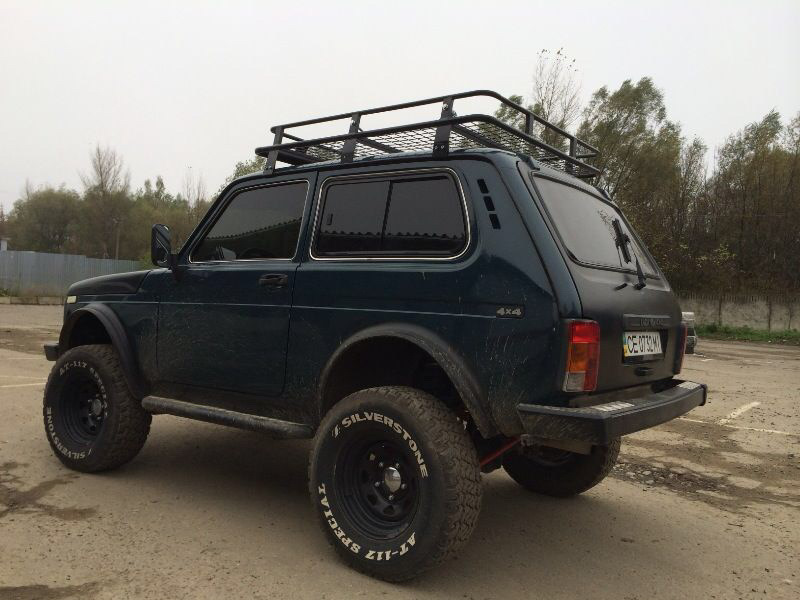

Расширение арок потребуется, если размер колес будет более 30 дюймов. Если этого не сделать, колесо будет задевать металл арки и может повредить ее.

Набор инструментов для резки металла минимален:

болгарка или лобзик с лезвием по металлу;
сварочный аппарат;
штангенциркуль;
молоток, пассатижи, напильник;
антикор, грунт, краска и полироль.

Резать начнем с передних арок. Передок Нивы нужно вывесить, снять колеса и подкрылки, отмерить необходимую для отреза часть и разметить штангенциркулем. Режьте аккуратно, точно по разметке, не спеша. Выгните край арки внутрь пассатижами и молотком.

Резка задних арок проводится в два приема: сначала режем арку, потом – приваренный подкрылок.

Пружины как правило устанавливаются как спереди, так и сзади авто, и выполняют одинаковую функцию. Заднюю часть очень часто усиливают, добавляя специальные проставки, тем самым поднимая заднюю часть. Эти элементы помогают поглотить удары, возникающие во время езды.

Внедорожник оснащается пружинами, произведенными из стали, и имеет витковую конструкцию, и не представляет собой какую-либо сложную систему, и установлена почти во всем современном транспорте. Если не будит данных элементов, то передвижение будет сопровождаться огромной тряской и жесткость кузова будет значительно меньше чем был бы сними.

ПО пришествию некоторого времени, стандартный комплект пружин, будь то передние или задние могут просесть, и чтобы это исправить нужно производить замену на новые, но если они просели и при этом не было деформации, то можно оставить старые, так как есть специальные проставки под пружины Шевроле Нива как внедорожник не исключение, так же они по мимо того что восстанавливают пружины так еще благодаря им увеличивается клиренс у автомобиля. Устанавливая данные элементы, вы значительно экономите свои финансы. Но если у изделия имеются повреждения механического характера, то тут уже без замены не обойтись.

Режимы передач

Давайте разберем более подробно как пользоваться раздаткой на Ниве Шевроле. Она служит для переключения на пониженную передачу, а так же блокирует межосевой дифференциал, делать это можно одновременно. Для того чтобы включить пониженную передачу необходимо переключить рычаг в право вверх, для блокировки рычаг нужно потянуть влево до самого конца. Ручка имеет следующее обозначение:

Low(L)- понижение;
N-нейтральная;
High(H)- обычная, повышенная.

Пониженная передача включается на скорости не больше 5 километров в час, или после полной остановки. Для того чтобы преодолеть крутой подъём, или при движении где имеется слабый грунт, чтобы скорость автомобиля была минимальная и при этом устойчивая, пониженную передачу нужно включать заранее. Например если вы едите по ровной дороге на второй или третей передаче, и перед вами появляется плохой участок дороги, нужно остановиться и переключиться на пониженную.

Межосевой дифференциал включать на высокой скорости не рекомендуется, так как автомобиль в момент переключения может сильно занести. Производить блокировку желательно там где имеется скользкое покрытие, и колёса начинают пробуксовывать.

К ним относятся такие:

Переключение раздатки надо проводить только тогда, когда автомобиль не движется.
Включать дифференциал можно и при движении транспорта.
Переходить на пониженную передачу можно при движении авто.
Чтобы обеспечить продолжительную и бесперебойную работу дифференциала, надо периодически его включать, особенно в зимнее время. Делать это следует раз в 7 дней.

Среди отечественных автолюбителей Нива Шевроле – достаточно популярный внедорожник, который приходится по душе не только любителям экстремального вождения, но и приверженцам размеренной езды за пределами города. Многим известно, что одной из особенностей автомобиля такой марки является присутствие в нем раздатки.

При помощи данного узла можно включать пониженную передачу, блокировку или же одновременно две функции – в зависимости от условий. Вопросом о том, как правильно должна использоваться раздатка Нива Шевроле интересуется множество счастливых владельцев подобного транспортного средства и те, кто только намерен его приобрести.

Следует сразу же отметить, что включить и блокировку, и передачу можно одновременно, используя рычаг Шевроле, который переключает передачи. Так, рычаг переключается вправо, а затем сразу же вверх для включения пониженной передачи. Для переключения обратно на повышенную рычаг следует просто переводится назад.

Используя раздатку Нива Шевроле, кроме вышесказанного, также включается и нейтральная передача, при этом автомобиль будет надежно оставаться на одном месте. Блокировка может быть включена в любое время – на обычной передаче, на пониженной –достаточно просто переключить рычаг Шевроде влево.

Данный механизм может действовать в пяти режимах:

Включена «нейтралка».
Разблокирован дифференциал при выключенной «понижайке». В данном случае крутящий момент распределяется в соотношении один к двум.
Дифференциал заблокирован при включенной повышающей передаче. Здесь распределение момента производится автоматически, в зависимости от качества сцепления колес с дорогой.
Включена понижающая передача, и выключена блокировка дифференциала. Передача усилий происходит в таком же соотношении, как и в первом случае.
Дифференциал заблокирован, и включена «понижайка». В данном случае все мосты жестко заблокированы между собой, в том числе и полуоси. Крутящий момент производится неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и так далее). В таком режиме работы достигается наилучшая проходимость автомобиля. Но ездить с постоянно включенной понижающей передачей и с блокировками не получится. Так возрастает нагрузка на подшипники раздатки. «Нива Шевроле» потребует вскоре серьезного вмешательства в трансмиссию. Также значительно растет расход топлива, сильно «подъедает» резину.

Сколько «кушает» автомобиль?

Главный вопрос всех любителей внедорожников – это расход топлива на 100 км, который у полноприводных моделей всегда повышен. Шевроле Нива не отличается экономичностью. Производитель официально заявляет, что при смешанном цикле уйдет 10,2 л горючего. А вот по городу и трассе многое зависит от манеры езды.

По реальным отзывам автовладельцев расход немного выше:

трасса – 9-10 л;
город с учетом пробок – 13-14 л;
смешанный цикл – 11-12 л.

Такой «аппетит» двигателя компенсирует емкость бака. У автомобиля Нива Шевроле заправочный объем равен 58 л. Если заливать горючее «до горловины», получаем еще +2 литра. Этого хватает примерно на 500 км пробега. Но лучше заправляться немного раньше.

Как увеличить проходимость шевроле нивы

Автомобиль можно поднять самыми разными способами, увеличив дорожный просвет на 9-10 см. По нижней точке РЗМ клиренс может составлять 25 см, а по линии порога — 44,5 см. Чаще всего лифтинг заказывают в СТО, но процедуру можно выполнить своими руками. Существуют специальные лифт-комплекты, которые позволяют произвести работы самостоятельно, но для этого придется потрудиться.

При увеличении клиренса необходимо соблюдать все правила процедуры лифтинга и вносить изменения в другие системы Шевроле Нивы. При отсутствии комплексного подхода можно получить высокий автомобиль непригодный к эксплуатации. Несоблюдение технического регламента приводит к снижению надежности и потере курсовой устойчивости машины. Из строя, в первую очередь, выходят амортизаторы, ступичные подшипники и передние ШРУСы, что приводит к частым ремонтам ходовой.

Амортизаторы для лифта можно использовать разные, в том числе от Mitsubishi Pajero, Monroe, ГАЗели или их аналоги, главное, чтобы они были не хуже оригинальных. Шевроле Ниву необходимо защищать от попадания через сапуны воды в редукторы. Эта проблема решается путем вывода трубки вентиляции картеров редукторов на относительно недоступную для воды высоту. Для этого с сапуна снимают колпачок, вставляют подходящий по диаметру шланг, затягивают соединение хомутом и поднимают шланг под капот.

Чем отличаются между собой Нивы Шевроле разных модификаций

Нива производится на территории Российской Федерации специалистами предприятия GM-АвтоВАЗ. Первая концепция номер 2123 впервые была продемонстрирована в 1998 году. Модель считалась приемником ВАЗ-2121.

Рестайлинг коснулся только кузова. Просторность и современность ˗ главные его плюсы. В задачи производителя входили:

обеспечение полноценным комфортом водителя и пассажиров;
увеличение колесной базы.

Из-за кризиса 1998 года сборка автомобилей выполнялась вручную. После покупки завода концерн General Motors в 2002 году создал новый облик. Нива производилась с радиатором, золотым крестом и получила новое название ˗ Chevrolet Niva.

Внедорожник выпускался в 2-х основных комплектациях:

L: электроподъемники стекол, подогрев внешних зеркал (с 2004 года)
GLS: салон из искусственной кожи, литые 16-дюймовые диски, аудиоподготовка, изотермические тонированные стекла, противотуманные фары, обогрев передних сидений.

Автомобиль укомплектовывался мотором с 4-мя цилиндрами и объемом 1.7 литров. Предусмотрена система впрыска топлива. Максимальный крутящий момент соответствует 128 Нм. С ноября 2006 года автоконцерн выпустил первые Нивы Шевроле FAM-1 в одной комплектации: GLX.

Отличия новинки от предшественника:

двигатель Opel Z18XE объемом 1.8 л;
5-ступенчатая МКП Aisin AG5 от компании Suzuki Grand Vitara;
раздаточная коробка, размещенная в одном блоке с КП.

Автомобиль выпускался с 2-мя подушками безопасности, системой ABS от компании Bosch, усилителем тормозов 10-дюймовым, турецкими шрусами. С 2008 года модель снята с производства.

В результате тюнинга инженеры смогли создать новый облик Chevrolet ˗ Trophy. Модель максимально адаптирована к эксплуатации по бездорожью. Её отличия от базовой комплектации:

под капотом размещены сапуны;
ведущие мосты оснащены самоблокирующими дифференциалами с высоким трением;
механизм, позволяющий закрепить электрическую лебедку.

В 2009 году дизайнерское ателье Stile Bertone специализировалось на рестайлинге авто. Новинка поступила в производство в 5-ти комплектациях: L, LC, LE, GL, GLC. Общие характеристики:

центральный замок;
сигнализация;
регулировка рулевой колонки по высоте;
немецкий гидроусилитель;
аудиоподготовка;
фильтр салона.

С 2015 года автоконцерн пополнил линейку комплектации, разработав версию LE+. Она основана на GLC. Новинка укомплектовывалась кондиционером, полным пакетом безопасности, шинами оптимального размера от Continental Cross Contact, защитой заднего бампера, неокрашенными молдингами. К общим чертам моделей, выпускаемых с 12 октября 2015 года входит установка модернизированных моторов с учетом стандарта «Евро-5».

Модель 2019 года с учетом комплектации получила новые опции и доработки:

устранение слабой шумоизоляции для GLC;
подушка безопасности для водителя;
система «Эра-Глонасс», чтобы автоматически вызывать службы экстренной помощи для LE, GLC;
в модификациях LC, LE, GLC предусмотрена глубокая тонировка стекол задних дверей и двери багажника.

Как включить полный привод

Поскольку привод на Ниве является постоянно полным, то под вопросом, как включить полный привод на Ниве Шевроле, подразумевается, как включить блокировку межосевого дифференциала.

Использовать блокировку нужно в следующих случаях:

при движении на труднопроходимых участках местности, где есть опасность пробуксовки колес;
когда ощущается недостаток тяги двигателя;
при движении по дороге, покрытой снегом или льдом.

Основной составляющей механизма блокировки мостов является раздаточная коробка. Управление раздаточной коробкой осуществляется одним шестипозиционным рычагом. Продольный ход обеспечивает повышенный и пониженный ряды передач. Поперечный – отвечает за блокировку межосевого дифференциала. При положении рычага в режиме блокировки на панели приборов загорается пиктограмма желтого цвета. В конструкции раздатки отсутствуют синхронизаторы, поэтому, при попытке включить диапазон скоростей или блокировку, шестерни встают зуб на зуб. Для переключения нужно просто подать автомобиль вперед или назад и тогда все переключится.

НЕ НАДО МНЕ ДЕЛАТЬ КАК ЛУЧШЕ, СДЕЛАЙТЕ КАК ХОРОШО!

Lada 4х4, ВАЗ-21214, равно как и все остальные внедорожники, которые мы исторически называем «Нива», обладают несколькими очевидными достоинствами и не менее очевидными недостатками, большинство из которых раскрывается только в процессе эксплуатации. С некоторых пор главным преимуществом «Нивы» стала цена. Напомню, так было не всегда и, например, в советское время ВАЗ-2121 стоил 9900 рублей, лишь немного уступая по этому показателю «Волге». По сути, это был единственный универсальный внедорожник на рынке. ЛуАЗ был совсем утилитарен, а купить в частное владение УАЗ было архисложно, то есть практически невозможно. В то же время, если вспомнить, что «Жигули», скажем, пятой модели стоили 5300, то становится понятно, почему за «Нивой» не выстраивались очереди. В конце восьмидесятых ВАЗ-2121 даже продавали в рассрочку (как, кстати, и «Москвич»). Попробуй теперь найди «Ниву» того времени в приличном состоянии! А особенно в определении этого приличного состояния — кузов

Это первое, на что я настоятельно рекомендую обратить внимание юноше, задумавшему приобрести вазовский внедорожник. И я имею в виду даже не наличие ржавчины, крепость лонжеронов и прочих силовых элементов, а обязательную и непременную антикоррозийную обработку. Даже если кузов крепок и «рыжей чумы» не видно, поверьте, половина зимы — и она проявится даже у пятилетней машины

Кузов у «Нивы» несущий — то есть каждый элемент, по сути, силовой. Любая коррозия, особенно запущенная, особенно сквозная, плюс вибрация, плюс нагрузки при езде по бездорожью — и дальше только дорогостоящий кузовной ремонт с усилением, проваркой, накладками из алюминия и страшноватого вида «расширителями» колёсных арок. Итак, первый этап — антикоррозийка. Вы спросите, стоит ли заливать машину популярными и разнообразными защитными покрытиями? Да, если есть деньги и первый этап пройден на отлично. Это красиво, практично и хорошо дополняет сохранность кузова, поскольку царапается ЛКП легко и цветёт мгновенно (о подобном опыте с нашей «Нивой» и «Титаном» вы можете прочесть в № 12/2016 нашего журнала)

Даже если кузов крепок и «рыжей чумы» не видно, поверьте, половина зимы — и она проявится даже у пятилетней машины. Кузов у «Нивы» несущий — то есть каждый элемент, по сути, силовой. Любая коррозия, особенно запущенная, особенно сквозная, плюс вибрация, плюс нагрузки при езде по бездорожью — и дальше только дорогостоящий кузовной ремонт с усилением, проваркой, накладками из алюминия и страшноватого вида «расширителями» колёсных арок. Итак, первый этап — антикоррозийка. Вы спросите, стоит ли заливать машину популярными и разнообразными защитными покрытиями? Да, если есть деньги и первый этап пройден на отлично. Это красиво, практично и хорошо дополняет сохранность кузова, поскольку царапается ЛКП легко и цветёт мгновенно (о подобном опыте с нашей «Нивой» и «Титаном» вы можете прочесть в № 12/2016 нашего журнала).
