Пошаговое руководство замены подшипника задней ступицы «десятки» (ваз 2110)

Размер подшипника передней ступицы Ваз 2108

Любая запасная часть современного автомобиля должна быть безукоризненно подобрана под посадочные и технологические размеры.

К большому сожалению, производитель не всегда учитывает особенности применения материалов в запасных частях, что сказывается на их сроке службы, надежности, в конце концов, безопасности движения.

Ходовая часть автомобиля подвержена огромным нагрузкам, поэтому не уделять внимание соответствию заводских размеров с заменяемыми, просто нельзя

Размер подшипника передней ступицы ВАЗ 2108

Если браться за этот вопрос конкретнее, то ходовая часть автомобилей популярных моделей и марок чаще всего страдает от некачественных запасных частей. Сначала рассмотрим эту проблему на примере подшипника передней ступицы ВАЗ 2108.

Казалось бы, ничего сложного нет — у ступицы есть свои стандартные размеры, которым должен соответствовать роликовый подшипник:

внутренний диаметр — 34 мм;наружный диаметр — 64 мм;

ширина подшипника — 37 мм.

Только по этим параметрам уже можно подобрать подшипник, которых отечественные заводы выпускают тысячами. Производители из Китая активно в этом помогают, предоставляя продукцию не самого лучшего качества, которая не выдерживает никакой критики.

Ни марка стали, ни количество шариков ни динамические показатели таких подшипников не соответствуют стандартам. Встречаются подшипники вообще без маркировки, и находятся особо рачительные владельцы, которые их покупают.

Такие подшипники сгорают за 1000 км и рассыпаются просто на ходу.

Особенности выбора подшипника ступицы ВАЗ 2108

Естественно, что мы не сможем проверить динамическую нагрузку на обоймах подшипника и на каждом его шарике. Но нужно запомнить, как Отче Наш, что:

подшипник ступицы ВАЗ 2108 имеет маркировку 25 69 07;
по международной системе маркировки он обозначается 53 20 66 DA;
подшипник имеет массу 0,445 кг;
диаметр шарика — 9,525 мм;
количество шариков — 28.

Сложность выбора подшипников состоит в том, что это не расходная деталь, и меняется она не так часто, как поршневые кольца, или сайлент-блоки. Поэтому некоторые производители не утруждают себя изготовить даже человеческую упаковку. Кроме того, подшипник, применяемый в ступице переднего колеса ВАЗ 2108 — необслуживаемый, а это значит:

подшипник не требует смазки;
не требует преднатяга;
не требует регулировок при установке и эксплуатации;
должен иметь очень высокий ресурс.

Конструкция ступичных подшипников для ВАЗ 2108

Все автомобили ВАЗ комплектуются только тремя видами ступичных подшипников — подшипники ступицы переднеприводных автомобилей ВАЗ, подшипники ступицы задних колес, и подшипники ступиц автомобилей Калина и Гранта, которые отличаются меньшими размерами.

Все подшипники ВАЗ относятся к типу HUB-1, а этот тип характеризует конструкция и особенности установки. Подшипник имеет двухрядную конструкцию, представляет вид шариковых радиально-упорных подшипников с закрытыми рабочими поверхностями и не имеет фланцев для крепления к ступице.

Производители и цены подшипников ступицы ВАЗ

Эти подшипники относят к среднему ценовому сегменту, поэтому спрос на них очень высок. Из-за этого часто можно встретить подделки, о которых мы упомянули. Тем не менее, переход завода ВАЗ на подшипники такого типа, вместо роликовых, старого образца, позволил выбирать подшипники не только отечественного производства, но и многих других зарубежных заводов.

Основная процентная доля подшипников, применяемых на автомобилях ВАЗ, лежит на отечественном производителе, среди которых можно выделить несколько заводов:

Саратовский подшипниковый завод (SPZ) — 28%.
«Волжский стандарт» — 2%.
Самарский завод СПЗ9 — 8%.
«Лада Имидж» — 7%.
Вологодский подшипниковый завод VBF — 4%.

Отметим только, что «Лада Имидж» поставляет продукцию на конвейер завода непосредственно, а СПЗ имеет наибольшую долю на рынке запасных частей.

По качеству изготовления ничего конкретного сказать нельзя, потому что на каждом заводе могут быть сбои, но даже если подшипник оказался некачественным, предприятие должно его заменить.

Цены на подшипники передних ступиц ВАЗ 2108 редко превышают 250 рублей за штуку, а импортные модели могут стоить немного дороже, но и качество у них соответствующее.

Так, подшипники Kraft, SCT, Trialli, LGR могут стоить порядка 300-350 рублей, но это производители с мировым именем, и на качество подшипника можно рассчитывать однозначно. Выбирайте правильные подшипники, и пусть ваша восьмерка уверенно катится вперед!

Регулировка сцепления Ваз 2109
Схема электрооборудования Ваз 2105

Как отрегулировать преднатяг дифференциала Ваз 2114

Случается так, что блокировка начинает запаздывать, либо вовсе не срабатывает. Причина — уменьшается величина преднатяга или пропадает вовсе. В таком случае не стоит спешить менять узел целиком, рекомендуется попробовать увеличить его величину (преднатяг) самостоятельно. Для этого необходимо подобрать требуемую толщину регулировочного кольца, установить в гнездо картера КПП. Вся процедура достаточно трудоемкая, поэтому рекомендуется воспользоваться инструкцией по эксплуатации ТС.

Причины неисправностей

Ввиду конструктивных особенностей дифференциала и его рабочего предназначения, происходят разрушительные процессы, связанные с трением, силовыми нагрузками и другими причинами. В результате происходит активный износ узла с его элементами. Основные причины неисправностей следующие:

Износ подшипников и нарушение их целостности;
Повреждение или износ сальников;
Недостаточное количество масла в трансмиссии, равно как и его плохое качество;
Иные причины.

Первые признаки наличия проблем в работе дифференциала Ваз 2114:

Повышенная шумность в мосте или коробке;
Протекания масла;
Заклинивание моста;
Люфты и стуки при проверке;
И прочая, нестандартная работа узла и его составляющих.

Если вы наблюдаете нештатную работу механизмов дифференциала, первое что рекомендуется сделать — это проверить все соединения узла на предмет герметичности, отсутствия протекания масла. Если целостность соединений, креплений не нарушена, а признаки (шум или нарушение функциональности) присутствуют, требуется демонтаж и разбор узла для выявления, устранения причин.

Замена заднего ступичного подшипника на ВАЗ-2112

Работы по снятию заднего подшипника следует начинать с установки авто на ровной поверхности. Не стоит пренебрегать и упорными стопорами. Они не дадут автомобилю скатиться с установленного места.

Перед тем как поставить новый подшипник, место установки следует тщательно смазать

Далее последовательность работ должна проходить следующим образом:

Для начала нужно сорвать болты колеса и поднять автомобиль на домкрате.
Затем снимают пластиковый пыльник и откручивают шпильки крепления заднего тормозного барабана.
После этого следует снять тормозной барабан при помощи съемника с поворотными захватами.
Далее откручивают ступичную гайку при помощи головки и делают рычаг из трубы.

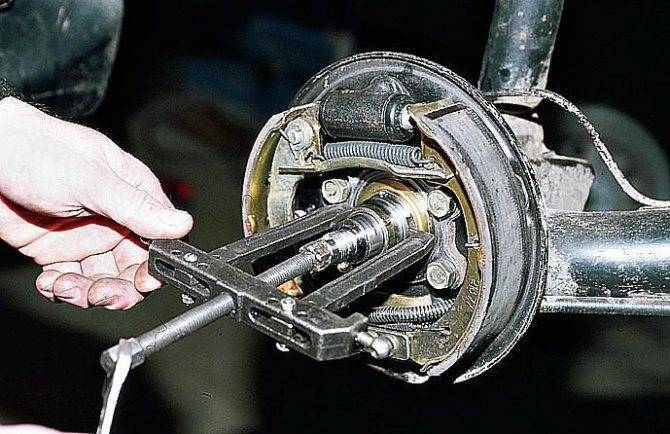

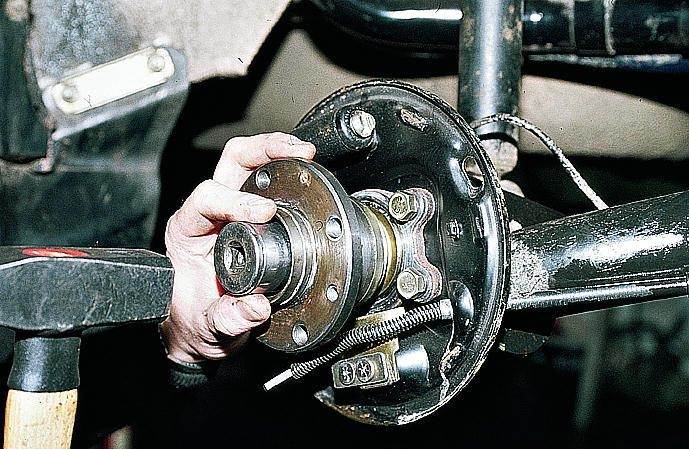

Затем приступают к снятию ступицы. Для этого захватывают ступицу съемником и выдавливают ступицу с полуоси.

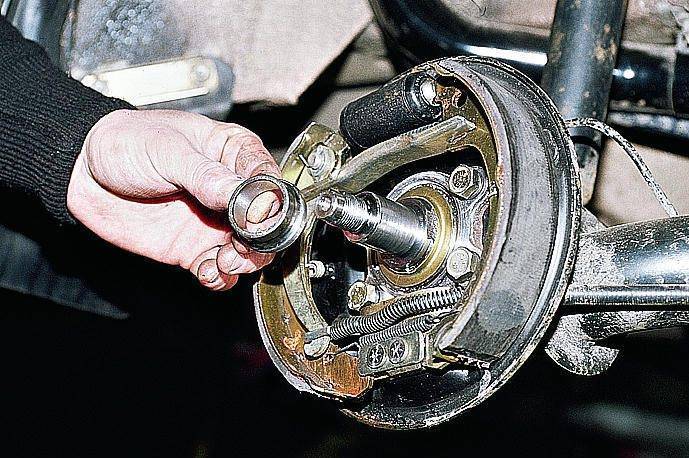

После снятия ступицы на полуоси остается обойма от подшипника. Ее обязательно нужно извлечь.
После этого при помощи щипцов снимают стопорные кольца и вынимают остатки запчасти выбиванием.

Определяем необходимость замены подшипника

Для определения выхода из строя подшипника самостоятельно нужно выполнить не сложные действия. Сам я пользуюсь такой диагностикой:

— после продолжительной езды, осторожно приложите к ступице ладонь и проверьте, происходит ли нагревание металлической части; Если да то это первый признак поломки;

— попробуйте разогнаться до 40 км/час и при открытых окнах послушать звуки впереди. Услышите свист, гул, скрежет или вой – очередное подтверждение в необходимости замены детали; — увеличьте скорость. При увеличении вой прекратиться и потом периодически появиться с новой силой. Еще один звоночек; — поставьте ваш автомобиль на домкрат и вручную прокрутите колесо. Скрежет, свист повторится. Для полной уверенности покачайте колесо перпендикулярно оси. Обнаружите люфт – однозначно подшипник нужно менять.

Какие инструменты и материалы потребуются для замены

Чтобы поменять ступичный подшипник на ВАЗ 2112, понадобится небольшой набор инструментов:

торцовый ключ;
пассатижи;
накидной ключ;
домкрат;
съемники;
монтировка;
жидкость для облегчения раскручивания заржавевших деталей;
труба для увеличения плеча на ключе.

Как правильно выбрать ступичный подшипник

Большинство подшипников по структуре схожие: на оси установлены конические роликовые тела. Обычно различия заключаются в телах качения, тип которых зависит от конструкции транспортного средства.

Производители автомобилей рекомендуют использовать только оригинальные детали, однако с этим периодически возникают проблемы. В некоторых регионах выбор автозапчастей ограничен, поэтому владельцам Лады приходится подбирать наиболее подходящие аналоги.

Наиболее популярные фирмы-изготовители запасных частей для ВАЗ:

Febest;
Finwhale;

Аналоги обычно немного дешевле оригиналов, однако выбирать недорогие изделия китайского производства также не рекомендуется. Это связано с тем, что обычно такие детали изготовлены из низкокачественного сырья и быстро выходят из строя. Гарантию на изделия обычно не дают, а вот риски появления аварийных ситуаций значительно повышаются.

Этапы работы

Начинается работа с того, что автомобиль устанавливается в комфортное положение и на первую передачу. Для того чтобы он не покатился лучше установить под колеса специальные противооткатные упоры.

Теперь можно спускаться в смотровую яму и приступать к действиям, которые проводятся в следующем порядке:

С помощью ключа следует открутить болты колес, в след за которыми отворачиваются ключем на 30 подшипниковые гайки со ступиц передних колес. Тут стоит заметить, что если на автомобиле ВАЗ 2110 установлены литые диски, то придется снять колеса. Чтобы получилось повернуть гайки передних ступиц необходимо в момент отворота нажимать на педаль тормоза, поэтому здесь нужен помощник;
Теперь необходимо воспользоваться отверткой и с ее помощью отжать суппорта;
Как только они будут отжаты, надо с помощью 17-го ключа открутить суппорта от поворотных кулаков. В результате этих манипуляций суппорт может повиснуть на тормозном шланге, чтобы этого не произошло надо аккуратно его подвязать;
Далее надо аккуратно выкрутить диски тормоза непосредственно из ступиц.

Кроме перечисленных видов работ может понадобиться, также, снять:

Цапфу в сборе;
Колпак ступицы;
Стопорное кольцо.

После этого мастеру доступна деталь ступицы и ее можно заменить. Существует несколько вариантов переустановки компонента, поэтому следует сказать несколько слов о каждом.

Замена ступичного подшипника на ВАЗ-2110, 2111, 2112

Ступичный подшипник — деталь, которая, несмотря на свои небольшие размеры, выполняет очень важную функцию: обеспечивает вращение колес с малым трением и держит вес авто.

Что такое ступичный подшипник и для чего он нужен

Подшипник состоит из наружного и внутреннего колец, сепаратора и тел качения.

https://www.youtube.com/watch?v=cFmfTFquc2k

Структура всех подшипников качения одинаковая за исключением тел качения, тип которых зависит от конструкции автомобиля.

Чаще всего на ведомые оси устанавливают однорядные конические роликовые подшипники. Это связано с тем, что они обладают малым размером и долговечностью.

Однако они требуют тщательного монтажа и периодической регулировки, иначе быстро выходят из строя.

К тому же они обладают закрытой конструкций, благодаря чему их можно использовать до полного износа без обслуживания.

Условия эксплуатации этих подшипников можно с уверенностью отнести к суровым. А если добавить частые разгоны и торможения, дефекты дорожного покрытия и непогоду, то становится очевидным, что на качестве этой детали экономить нельзя.

При нормальной эксплуатации срок службы составляет 100-130 тыс. км. Рано или поздно на ВАЗ 2114, 2115, 2110 появляется необходимость замены подшипника.

Порядок снятия и установки

Как же определить неисправность ступичного подшипника?

Для этого необходимо проехать не менее 5 км, при этом тормозить нужно редко. После остановки прикоснитесь рукой к ступице и если вы не сможете удержать руку, значит, подшипник пришел в негодность и требует замены. Еще один верный признак неисправности появление постороннего шума со стороны колеса.

Справиться с заменой ступичного подшипника можно самостоятельно:

Для начала ставим противооткатные упоры

Далее срываем гайку и немного ослабляем, не нужно откручивать ее полностью.
При помощи домкрата нужно поднять всю переднюю часть автомобиля и поставить ее на опоры.
Далее необходимо снять колесо, для чего откручивайте колесные болты.
При помощи ключа на 17 снимаем направляющую тормозных колодок.
Снимаем суппорт, для этого разжимаем тормозные колодки (обратите внимание, суппорт не должен висеть на тормозном шланге, возьмите обыкновенную проволоку и подвесьте его к кузову).
Берем ключ на 12 и на тормозном диске откручиваем два направляющих штифта. Теперь нужно снять сам диск, для этого лучше использовать резиновый молоток

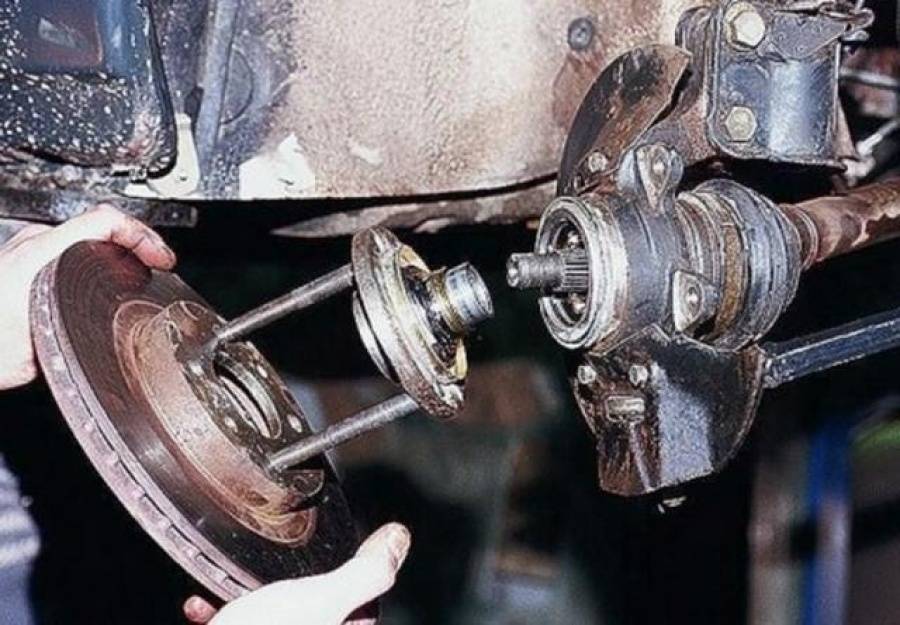

Аккуратными не сильными ударами сбиваем тормозной диск.
Теперь можно до конца открутить гайку подшипника ступицы, после чего снимаем шайбу.

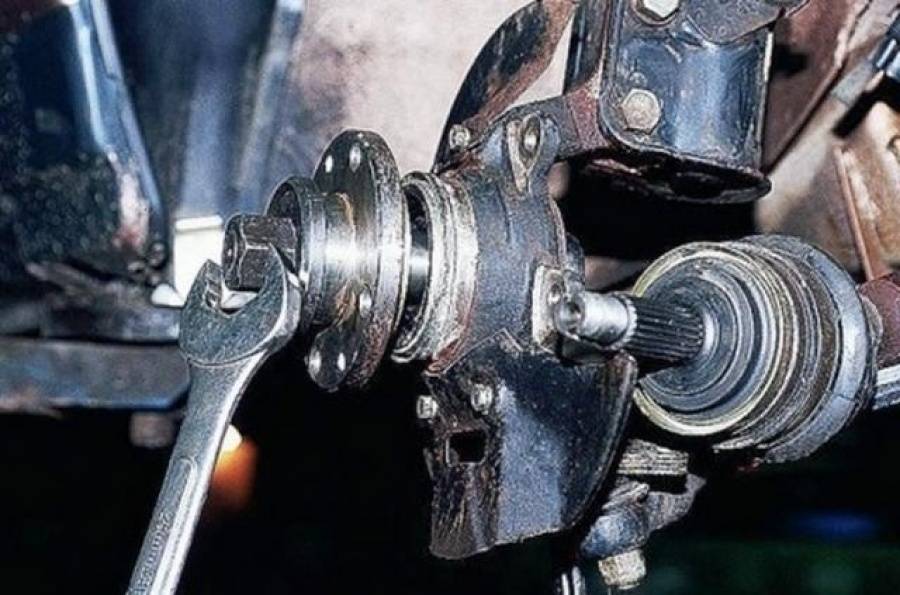

Теперь нужно сдернуть ступицу. Вам понадобится два болта М12х1,25х130 и тормозной диск. Болты вставляем в два отверстия в тормозном диске и на всю глубину резьбы вкручиваете в отверстия ступицы. Затем резким движением тянете тормозной диск на себя, ступица должна сдернуться
Находим два болта крепления шаровой и при помощи ключа на 17 откручиваем их. Из отверстия ступицы извлекаем наружный шарнир.
Аккуратно выбиваем ступицу из поворотного кулака.
Затем необходимо снять стопорное кольцо.
Для выпрессовки подшипника лучше использовать специальный съемник. (С этим пунктом иногда возникают проблемы. Чтобы облегчить снятие, необходимо предварительно нагреть кольцо. Для этого хорошо подойдет портативная газовая горелка).

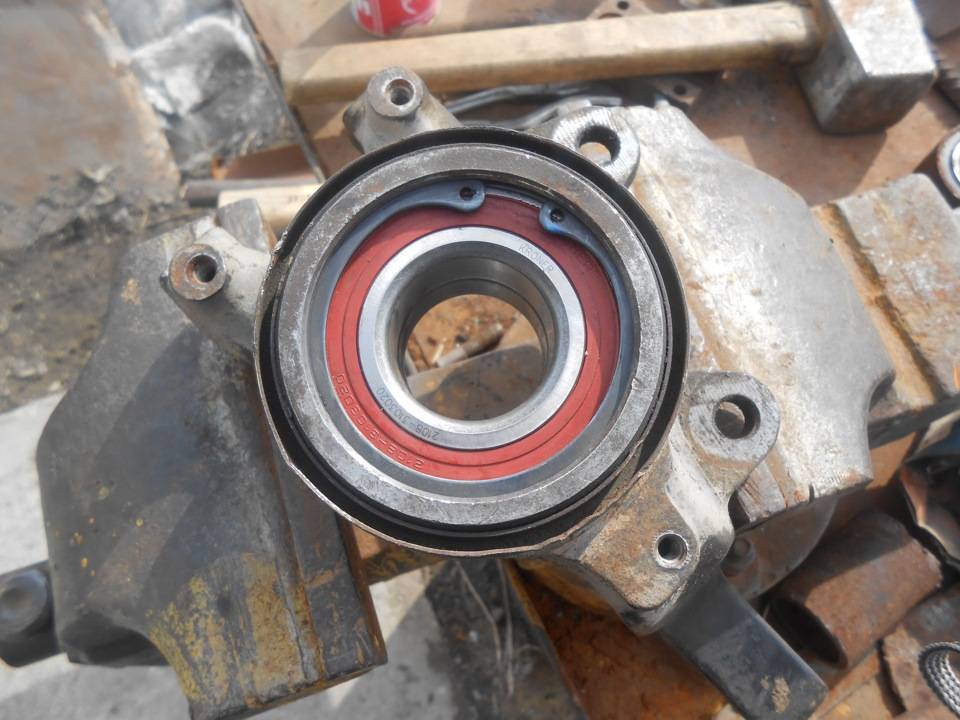

Вот вы и сняли подшипник. Далее необходимо проверить наличие грязезащитного кольца, очистить внутреннюю поверхность поворотного кулака.

Наносим большое количество смазки на внешнее кольцо подшипника. Теперь необходимо поместить подшипник в морозильную камеру, а поворотный кулак разогреть при помощи все той же газовой горелки.

Эти операции существенно упростят запрессовку подшипника в поворотный кулак.

Дальнейшую сборку производим в обратном порядке.

Цена ступичного подшипника

На данный момент средняя цена ступичного подшипника на ВАЗ 2114, 2115, 2110 колеблется от 300 до 600 рублей. Все зависит от города, в котором вы собираетесь покупать, и производителя. Автолюбители рекомендуют покупать из отечественных -Вологодские подшипники, из импортных — шведские SKF и немецкие FAG.

Данные фирмы хорошо зарекомендовали себя и пользуются популярностью. SKF и FAG также используются в оригинальных сборках большинства иномарок.

Краткий итог по замене подшипников

Процесс замены ступичного подшипника довольно прост. Если вы решились на самостоятельную замену, помните самые главные правила: не торопиться, внимательно читать инструкцию и аккуратно выполнять все пункты.

Причины и признаки поломки ступичных подшипников

Причинами выхода из строя детали могут стать следующие факторы:

агрессивный стиль вождения;
езда по плохим дорогам;
низкое качество изделия;
отсутствие регулярного технического обслуживания;
плохая смазка ступичного подшипника;
длительная эксплуатация в сложных погодных условиях.

Однако не только неправильная эксплуатация транспортного средства приводит к износу детали. По техническому паспорту производитель рекомендует менять ее каждые 60000 пробега. Это обусловлено тем, что деталь имеет определенный срок эксплуатации, после которого она теряет свои первоначальные свойства.

Признаками неисправностей могут стать появление люфта либо шума в колесах при движении. При появлении любых посторонних звуков во время езды следует проверить состояние подшипника.

Как проверить ступичный подшипник

Чтобы удостовериться в том, что причиной стука является именно данная деталь, необходимо провести следующие манипуляции: поднять передние колеса при помощи домкрата, установить автомобиль на ручной тормоз, «разогнать» авто до 120 км/ч на пятой передаче и послушать, откуда слышен звук. Для этого можно использовать фонендоскоп. Однако этот способ имеет ряд недостатков, связанных с отсутствием нагрузки и появлением шума самого двигателя.

Более удобным и достоверным считается проверка люфта. Для этого нужна помощь еще одного человека, чтобы он мог нажимать на педаль тормоза в момент, когда автовладелец будет прокручивать колесо и прислушиваться к звуку. Такая проверка более надежна и позволяет при минимальных физических затратах выявить неисправности.

Пошаговая инструкция по замене на 16 клапанном авто

Выполнять замену лучше на смотровой канавке или эстакаде, чтоб было удобно работать под машиной.

Инструменты

К процедуре замены следует подготовиться, приготовив:

набор ключей;
домкрат;
новый расходный материал.

Новый ремень генератора для замены

Этапы

Процедура замены отличается для авто, оборудованных гидроусилителем руля и без него. Ниже рассмотрим оба варианта.

Замена ремешка генератора на ВАЗ 2112 16 клапанов с установленным ГУРом состоит из следующих шагов:

Сначала следует снять бачок с жидкостью для гидроусилителя.
Затем ключом на «13» нужно открутить гайку, благодаря которой генератор крепится к установочной планке.

Привод генератора с гидроусилителем
Для снятия старого ремешка, следует ослабить натяжной ролик.
Чтобы вытащить демонтированную деталь, нужно снять мотор с опоры. Сначала необходимо открутить подушку, а потом поддомкрачивать двигатель до появления щели. Через образовавшуюся щель вынимаем ремень.
Сборка осуществляется в обратной последовательности.
При установке есть некоторые нюансы. Сначала натяжитель нужно зажать в самом крайнем положении.
Затем следует натянуть ремень на все шкивы и в последнюю очередь на натяжной ролик. Эта процедура немного трудоемкая.
После полной установки, необходимо выполнить натяжение ремня. С помощью рукоятки молотка отжимаем и фиксируем натяжитель.

На этом этапе проявляется отличие авто с гидроусилителем — на них отсутствует регулировочный болт. Регулировка натяжения выполняется с помощью натяжного ролика.

Процедура на автомобиле без гидроусилителя руля проще:

С помощью ключа на «13» откручиваем крепежную гайку генератора.
Натяжение ремня ослабляем, вращая регулировочный болт ключом на «10» против часовой стрелки.
Сдвинув генератор в сторону блока цилиндров, демонтируем ремень.
Далее новый расходник надеваем на привод, вращая регулировочный болт.
На следующем этапе выполняем натяжку ремешка с помощью регулировочной гайки. Отводим генератор как можно дальше от блока цилиндров. Вращая регулировочный болт по часовой стрелке, увеличиваем натяжение, против — ослабляем.
Затем коленвал нужно повернуть на два оборота и проверить снова натяжение.

Привод генератора без ГУРа

На этом процедура замены ремня генератора на ВАЗ 2112 16 клапанов заканчивается. Выполнив ее своими руками, можно сэкономить на посещении автосервиса. Кроме того, зная, как поменять ремень генератора, вы будете уверенно чувствовать себя в поездке, так как всегда сможете самостоятельно поменять эту запчасть.

Способы замены

Первый способ

Итак:

В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
Достаточно просто аккуратно вынуть подшипник и заменить его новым;
После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

Съемник подшипника со ступицы

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
После этого мастеру понадобится перейти на верстак;
Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
После этого все устанавливается обратно, так же, как было снято до этого.

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Следует провести некоторые этапы работы:

Мастер ставит метки;
Выбивает болты кулака;
Выкручивает крепежные болты из нижней шаровой опоры;
Подшипник должен быть выбит из ступицы;
Стопорные кольца демонтируются;
С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

В этом случае потребуется снять всю стойку полностью;
После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;
На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Непосредственно снятие этого узла ВАЗ 2110 производят только после того, как вся стойка будет демонтирована с автомобиля. А этот процесс занимает много времени.

Инструмент и запчасти

Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Схема ступицы переднего колеса

Следует привести перечень необходимых инструментов:

Специальный съемник, чтобы осуществить съем подшипника;
Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
Головка на 30, оснащенная качественным воротком;
Ключи накидного типа 19-го и 17-го размера.

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.
