Регламент замены ремня грм лада гранта 8 клапанов двигатель 11186

Советы как увеличить ресурс

Прогревайте двигатель перед поездкой в холодную погоду.
При замене также меняйте ролики и помпу, соблюдая рекомендации производителей.
Покупайте запчасти проверенных марок, проверяйте не приобрели ли Вы подделку.

При написании статьи удалось найти статистику по тому, на каком пробеге порвался ремень на автомобилях. Статистика следующая:

Конечно, данные тяжело анализировать, т. к. не известны ни марки автомобилей, ни условия эксплуатации. В целом можно сделать вывод: проверяйте не подошёл ли к концу ресурс ГРМ на Вашем автомобиле, производите замену в проверенных местах и не экономьте на запчастях.

Признаки изношенного ремня

Избежать дорогостоящего ремонта можно, если контролировать состояние деталей в приводе механизма ГРМ. Это позволит своевременно обнаружить начавшийся процесс разрушения деталей в приводе, предупредить создание ситуации, когда потребуется ремонт мотора

В первую очередь обращают внимание на состояние изделия, его износ. Если изношенность высокая, можно при больших нагрузках или повышенной влажности окружающей среды вызвать проскальзывание ремня

Повышенный износ может вызвать отклонение в сторону натяжного ролика, сильный нагрев из-за вышедшего из строя подшипника. О начавшемся износе сообщают торчащие клочки материала привода. Тревогу владельца должны вызвать появившиеся трещины, чем количество таких повреждений больше, тем меньше остаточный срок службы изделия. Появившийся блеск внешней стороны ремня свидетельствует о потере эластичности, он подлежит замене. Если привод удлинился до такой степени, что не удаётся отрегулировать его натяжение, необходима замена ремня.

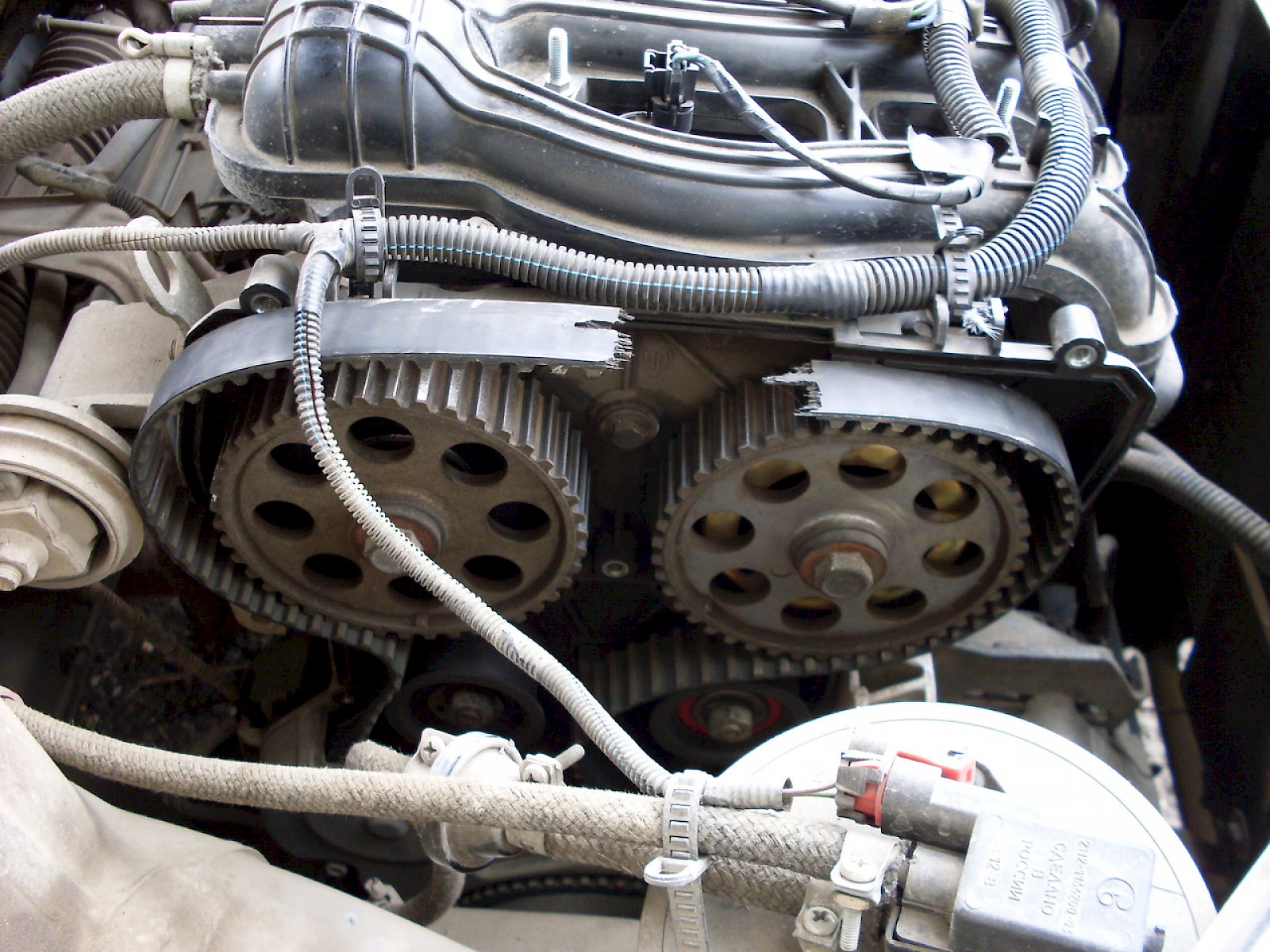

Обрыв ремня ГРМ и его последующая замена – довольно распространенная проблема среди владельцев автомобиля Гранта, как с 8-ми клапанным двигателем, так и с мотором на который установлено 16 клапанов.

Очень часто среди автолюбителей можно услышать разговор о том, что из-за порванного ремня заклинило двигатель или «погнуло клапана». Отчего это происходит и как предотвратить подобное явление, а также о том, как поменять деталь самостоятельно, пойдет речь в нашей статье.

Неисправности ГРМ на Гранте и методы устранения

Поломки распределяющего устройства в запущенных случаях могут привести к выходу из строя силовой установки. Этого можно избежать, если своевременно осматривать все элементы газораспределения и вовремя устранять дефекты и поломки.

Основные признаки неисправностей и порядок действий

Причина	Вариант устранения
Двигатель не развивает максимальную мощность, недостаточная динамика.
Нарушение зазоров между толкателем и кулачками распределительного вала.	Регулировка зазоров.
Зазор между седлом и клапанами.	Шлифовка седел, замена клапанов.
Неустойчивая работа мотора, часто глохнет.
Нарушение зазоров толкателей и кулачков.	Регулировка зазоров.
Прогорели или деформировались клапаны.	Замена изношенных элементов.
Расход масла вырос.
Износ или деформация прокладок клапанов.	Замена прокладок.
Износ клапанов или направляющих втулок.	Замена клапанов или направляющих.
Стучат клапаны.
Большой зазор между кулачками распределительного вала и рычагами привода.	Выставить правильный зазор.
Пружина вышла из строя.	Сменить пружину.
Большой зазор стержня и направляющего.	Замена изношенных элементов, ремонт и шлифовка ГБЦ.
Износ кулачков распредвала.	Замена распредвала.
Шумит ремень привода.
Ослабло натяжение ремня.	Натянуть ремень.
Износ ролика-натяжителя.	Замена детали.
Клинит шток натяжителя.	Устранить заклинивание.
Шумит распредвал.
Изношены кулачки и рычаги распредвала.	Замена.
Изношены подшипники.	Замена подшипников.
В цилиндрах снижена компрессия.
Прогорели клапаны.	Установить.новые.клапаны.
Неплотное прилегание клапанов к седлам.	Шлифовка седел и клапанов.

Диагностика неисправностей ГРМ – сложная процедура. Признаки могут указывать и на иные узлы и агрегаты. Чтобы точно определить причину поломки, необходимо демонтировать головку блока цилиндров. В условиях частного гаража такая процедура достаточно трудоёмкая, к тому же необходимо обладать специальными навыками и оборудованием.

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

Совмещение меток распредвала

После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились. Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

Метка на маховике

Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются. Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону. Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала. Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

Снятие шкива коленвала

За шкивом коленвала располагается упорная шайба, которую также нужно снять.

Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

Снятие роликов натяжителя и упорного

После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

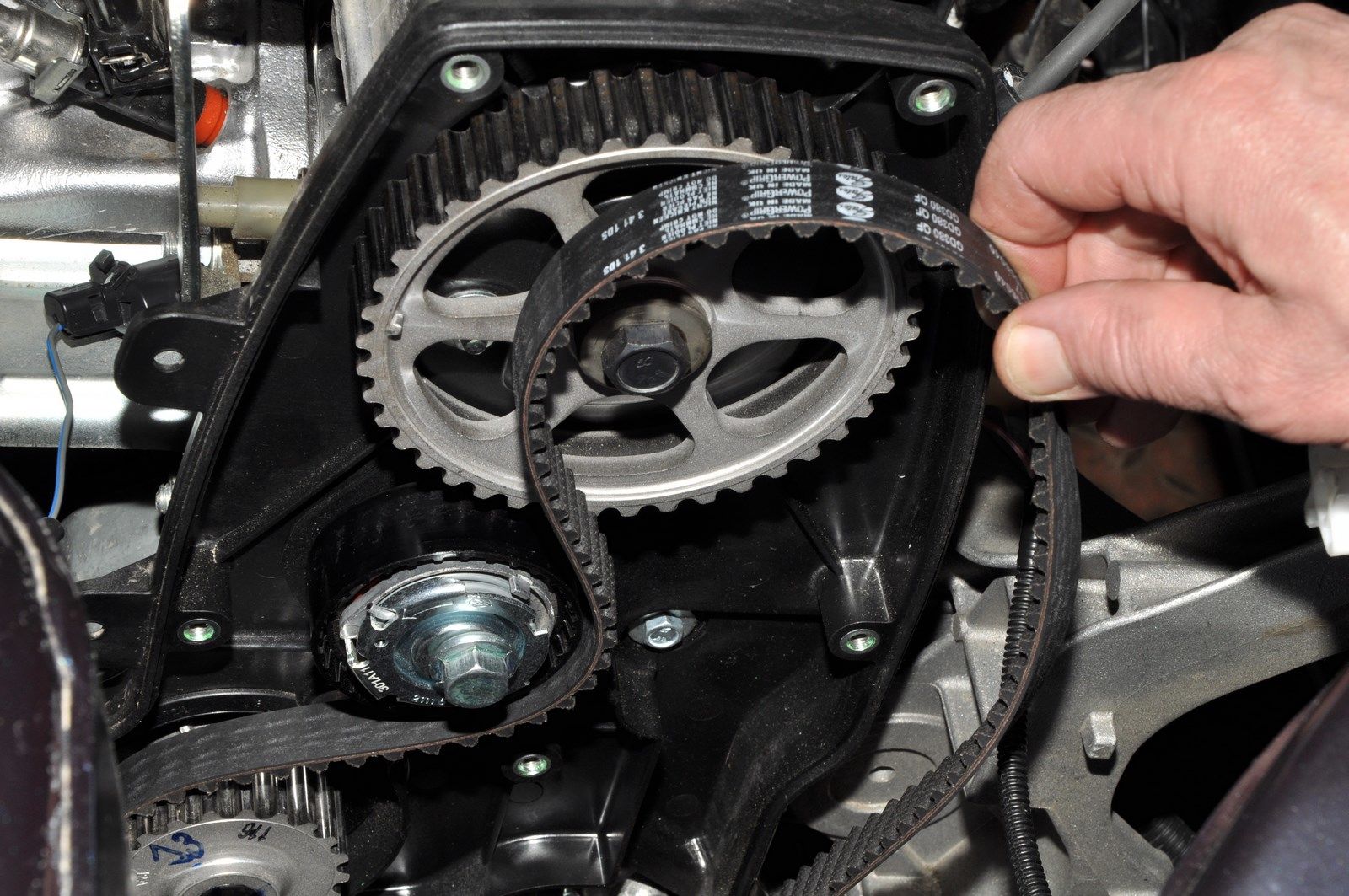

Снятие ремня ГРМ

Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

Расположение болтов крепления внутренней крышки ГРМ

Снимается внутренний кожух.

Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу. Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала. Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Как производится замена?

Итак, вы обнаружили дефект или время запланированного ремонта. Замена
выполняется шаг за шагом только при охлаждении двигателя:

Отсоедините аккумулятор от вашего Lada Grant.
Снять датчик положения коленчатого вала. Поместите датчик в чистом месте, например, на полку, где нет стальных опилок или масла.
Поршнем первый цилиндр, положите его в верхнюю мертвую точку.
Поверните коленчатый вал до тех пор, пока метка на его шкиве не будет совпадать с выступом на крышке привода.
Извлеките вилку из смотрового окна (расположенного на корпусе муфты) и проверьте положение вала. Если вы все сделали правильно, в поле появится знак и будет перед слотом. Остановите маховик с помощью отвертки (его необходимо установить между его зубьями).
Отвинтите шкив привода генератора, снимите его с вала и снимите шайбу.
Снимите крышку распределительного вала.
Ослабьте натяжной ролик (он должен повернуться).
Снимите ремень со всех шкивов и вытащите.
Если вам нужно, в дополнение к установке ремня привода газораспределительного механизма, снимите натяжной ролик и замените его новым, открутите крепежный болт, а затем снимите валик непосредственно с него.
Прежде чем отправлять новое видео, проверьте, действительно ли нужна замена
. Для этого возьмите металлическую середину этого механизма и поверните пластиковую деталь. При рабочем аксессуаре он движется плавно, без заклинивания.
Осмотрите насос и начните обратный монтаж газораспределительного механизма. Поместите ролик в верхнее отверстие на блоке цилиндров, но не поворачивайте болт, который закрепляет эту часть привода до конца.
Установите ремень так, чтобы он работал правильно на всех шкивах и роликах. Для правильной установки ремня, после укладки на шкив коленчатого вала (его необходимо установить на свое место), потяните обе части детали. Постарайтесь равномерно распределить нагрузку.
Дальняя часть ремня
привода газораспределительного механизма должна лежать на шкиве насоса и идти за натяжным валиком (на этой стадии проверить цепь), и чем ближе он должен лежать аккуратно на зубчатой передаче распределительного вала.
Немного потяните распределительный вал (в направлении меньшего хода), чтобы зубцы ремня
совпали с вырезами на нем. Для поворота натяжного ролика против часовой стрелки используйте специальный ключ.

После того, как была сделана замена
, проверьте натяжение приводного ремня газораспределительного механизма. Чрезмерное напряжение в нем на Grant Lade чревато отказом насоса системы охлаждения. Кроме того, при чрезмерном натяжении ремень может быстро срабатывать.

Ослабленный ремень может привести к сбою фаз газораспределения. Поверните коленчатый вал вправо, чтобы метки выравнивания совпадали. После этого переверните узел шкива генератора. Помните, что при снятии ремня
на автомобиле модели Lada Grant строго запрещено поворачивать валы. Регулировка выполняется только тогда, когда замена
уже выполнена.

На нашем сайте есть специальное предложение. Вы можете получить бесплатную консультацию с нашим корпоративным юристом, просто задав свой вопрос в форме ниже.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

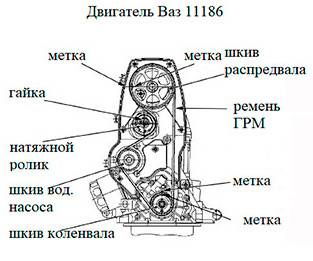

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

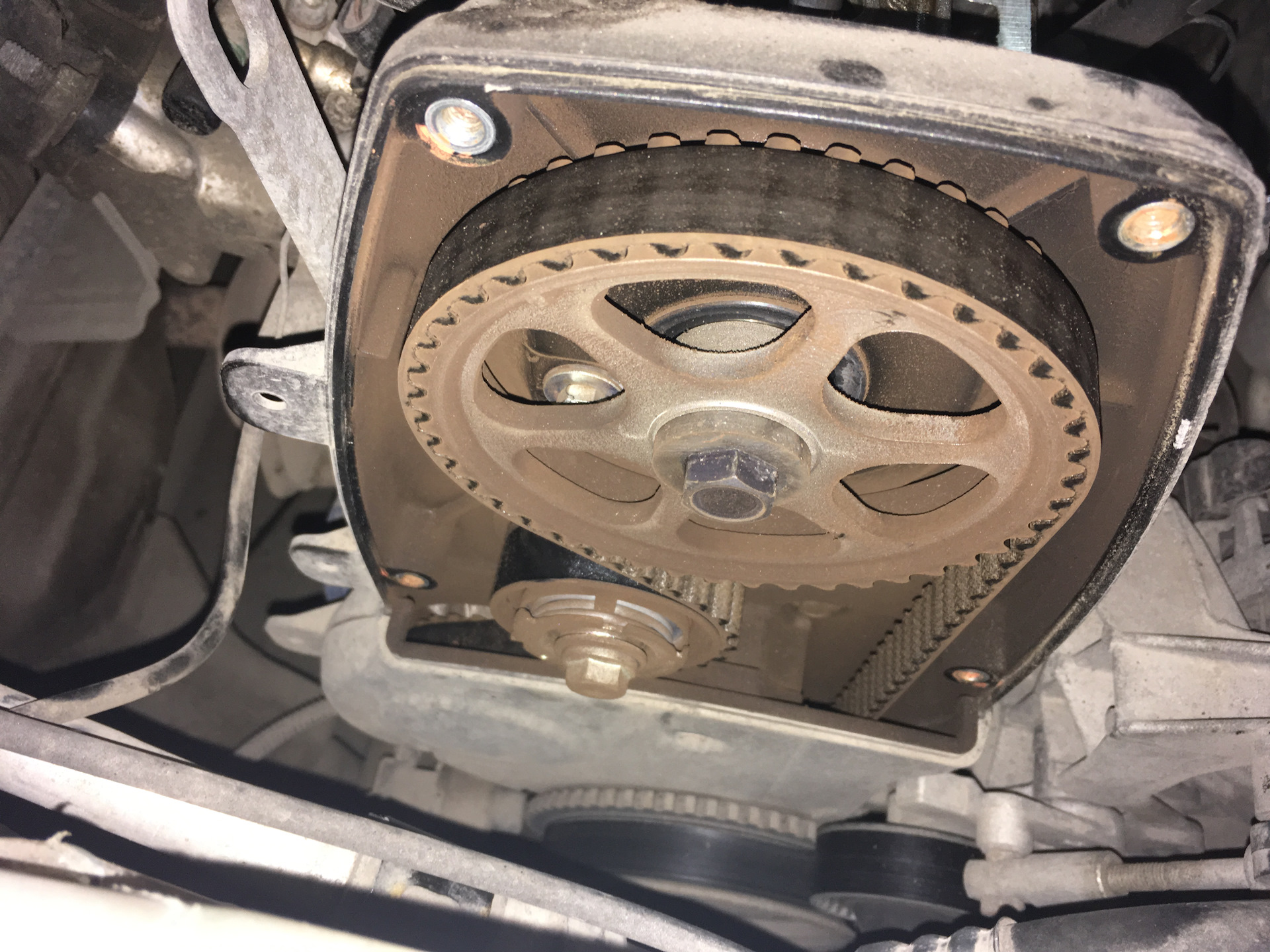

Проверка ремня ГРМ

Согласно документам, идущим вместе с автомобилем, ремень, синхронизирующий движение валов, имеет ресурс, равный 45 тысячам километров пробега. Однако он может выйти из строя и раньше из-за повышенных нагрузок или недостаточного внимания к двигателю автомобиля.

Проверку работоспособности необходимо проводить через каждые 15 тысяч километров. Для нее вам потребуется снять крышку с привода ремня ГРМ.

В первую очередь проверьте выступ контроля натяжения ременного механизма: вырез внутреннего диска ролика должен совпадать с выступом, расположенным на его прямоугольной втулке. Даже при незначительных расхождениях необходима замена этого расходного материала.
Далее осмотрите наружную сторону этой комплектующей Лада Гранта. Проследите, чтобы отсутствовали следы износа, масла, нагара, нитей.
С торца ремень должен быть целостным, без разделений на слои и волокна.

На Лада Гранта в кузове лифтбек установлен восьмиклапанный двигатель с мощностью, равной 87 лошадиным силам. При обрыве ремня ГРМ на таком моторе происходит загиб клапанов о поршни, что грозит вам сложным ремонтом двигателя.

При покупке комплектующей обратите внимание, что на Гранте используется ремень со 113 зубцами, ширина которого равна 17 миллиметров. Замена вышедшей из строя комплектующей при правильном выборе вам потребуется не скоро, поэтому тщательно изучите новую деталь перед покупкой. Автолюбители рекомендуют приобретать комплектующие марки Gates из США

Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров)

Автолюбители рекомендуют приобретать комплектующие марки Gates из США. Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров).

Когда и зачем менять ременную передачу

На Лада Гранта в качестве передаточного элемента используется ременная передача. Она имеет несколько преимуществ перед цепью:

нет необходимости в нанесении смазки, что дает возможность вынести привод ГРМ на наружную сторону силового агрегата;
простота замены;
бесшумная работа.

Но ресурс у ремня намного меньше. Поэтому за его состоянием нужно следить и вовремя менять.

В инструкции по эксплуатации Лада Гранта рекомендуемые сроки замены – 60 тыс. км пробега. Но не стоит замену производить, когда будет достигнут максимальный пробег. Она может понадобиться раньше в зависимости от качества ремешка и эксплуатационных условий. Поэтому рекомендуется периодически проверять его состояние – через 15 тыс. км.

Чтобы проверить состояние ременной передачи, нужно открутить винты крепления и снять защиту с привода ГРМ. Затем поддомкратить правое переднее колесо, включить скорость, чтобы через коробку передач можно было вращать валы. Далее следует прокрутить колесо. Во время вращения ищем признаки, по которым принимается решение о замене:

трещины, надрывы на поверхности;

обтрепанные боковые стороны;
отслоение материала от основы:
стертые и отсутствующие зубья;
нет возможности натянуть ремень до нормы.

Существует ряд факторов, которые сокращают срок службы ременной передачи:

Некачественный материал, из которого изготовлен ремень. Порой производители используют сырье низкого качества, не отвечающее требованиям, поэтому изделие быстро приходит в негодность.
Неправильная установка ременной передачи. При неплотном прилегании к шкивам и роликам обтрепываются боковые стороны.
Тяжелые условия эксплуатации, при низких температурах, по бездорожью, в условиях городских пробок и т.д.
Эксплуатация при повышенной влажности.
Износ ускоряется при повышенной температуре подшипников во время их работы.

При обнаружении перечисленных признаков изношенности ременной передачи следует заменить его до достижения рекомендуемого пробега. Если этим пренебречь, то может произойти обрыв ремня. В этом случае распредвал останавливается, а коленвал продолжает вращаться. Клапаны встречаются с поршнями и с большой силой по ним бьют. В итоге клапана гнутся и повреждаются поршни. Все это грозит капремонтом двигателя.

Обрыв ремня происходит не только по причине его износа, но и когда клинит помпу или ролики. Поэтому специалисты рекомендуют менять все детали.

Когда менять ремень ГРМ.

О двигателях Лада Гранта

Для комплектации этой модели производители выпускают пять модификаций бензиновых силовых агрегатов. Все они имеют инжекторную систему питания, рабочий объём этих моторов равен 1600 см 3. Две модификации имеют по 8 клапанов в головке блока цилиндров, остальные по 4 клапана на цилиндр, то есть всего их в головке 16 клапанов. Привод механизма ГРМ всех моторов осуществляется зубчатым ремнём.

Рассмотрим более подробно 8 клапанные модификации силовых агрегатов Лада Гранта.

Мотор с индексом 11183-50 устанавливают на машину с начала её производства. За основу взят вазовский ВАЗ 2111 с небольшими доработками. Мощность этого мотора составляет 82 л. с. Существенно изменились в лучшую сторону выбросы в атмосферу отработанных выхлопных газов. Мотор показывает лучшую динамику и экономичность. В поршнях предусмотрены углубления, поэтому обрыв ремня не провоцирует повреждения в клапанном механизме. Имеет несколько повышенную шумность в работе, требуется периодическая регулировка зазоров в клапанном механизме.
Дальнейшая модернизация мотора ВАЗ 2114 получила индекс 11186. Мощность его стала равной 87 лошадок. Изменениям подвергли шатунно-поршневую группу силового агрегата, вес которой уменьшили примерно на 30%. Это не только улучшило экологические показатели двигателя, но и снизило шумность во время работы, расход топлива, но немного снизился ресурс мотора. Из-за уменьшения высоты поршня отсутствуют углубления в его головке, поэтому обрыв зубчатого ремня будет всегда сопровождаться повреждениями клапанов.

16 клапанные моторы Лада Гранта:

ВАЗ 21126 является доработанным движком ВАЗ 21124, который специалисты считают лучшим мотором из всех, которыми комплектуют Гранты. Мощность силового агрегата выросла до 96 лошадей. Этого добились увеличением числа клапанов на один цилиндр, благодаря чему улучшилась наполняемость цилиндров рабочей смесью и быстрый отвод отработанных газов. Поршня не имеют углублений поэтому загиб при обрыве ремня будет неизбежным явлением.
Доработка 21126 мотора получила индекс ВАЗ 21127, мощность которого стала равна 106 лошадиных сил. Движок стал лучше тянуть на низких оборотах. Проблема загибания клапанов при повреждении клапанов осталась.
ВАЗ 21126-77 представляет собой двигатель для Лада Гранта Спорт, мощность которого равна 120 л. с. Кроме увеличенного показателя мощности, он ничем не отличается от 21126 модели. Обрыв привода механизма ГРМ всегда сопровождается повреждениями в клапанном механизме.

Признаки критического износа ремня

Признаки износа различают: прямые и косвенные.

К прямым признакам износа относятся:

наличие трещин на поверхностях ремня (внешней и внутренней);
сколы на внутренних поверхностях зубьев;
продольные срезы на внешней поверхности;
наличие сильных загрязнений;
видимое биение и растяжение ремня ГРМ;
экстремальные случаи – обрыв ремня, «слизывание» зубьев.

Перечисленные признаки можно обнаружить визуальным осмотром. В большинстве случаев для этого необходим демонтаж кожуха ремня. В некоторых моделях автомобилей это требует «вывешивание» двигателя, проведение комплекса демонтажных работ. Поэтому перед принятием решения о диагностике состояния ременной передачи, необходимо оценить косвенные признаки износа, к которым относятся:

пропуски зажигания в цилиндрах двигателя;
детонация, особенно в момент останова;
неравномерность холостых оборотов.

Эти признаки можно исследовать компьютерной диагностикой. Наиболее эффективный результат при проведении диагностирования достигается исследованием угла зажигания в динамическом режиме (на заведенном двигателе). Обычно он должен быть в пределах плюс-минус пять градусов. При этом угол опережения зажигания при вращении двигателя на холостых оборотах не должен значительно изменяться.

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике: 11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;

Автоматика сработает на ослабление11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке. Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

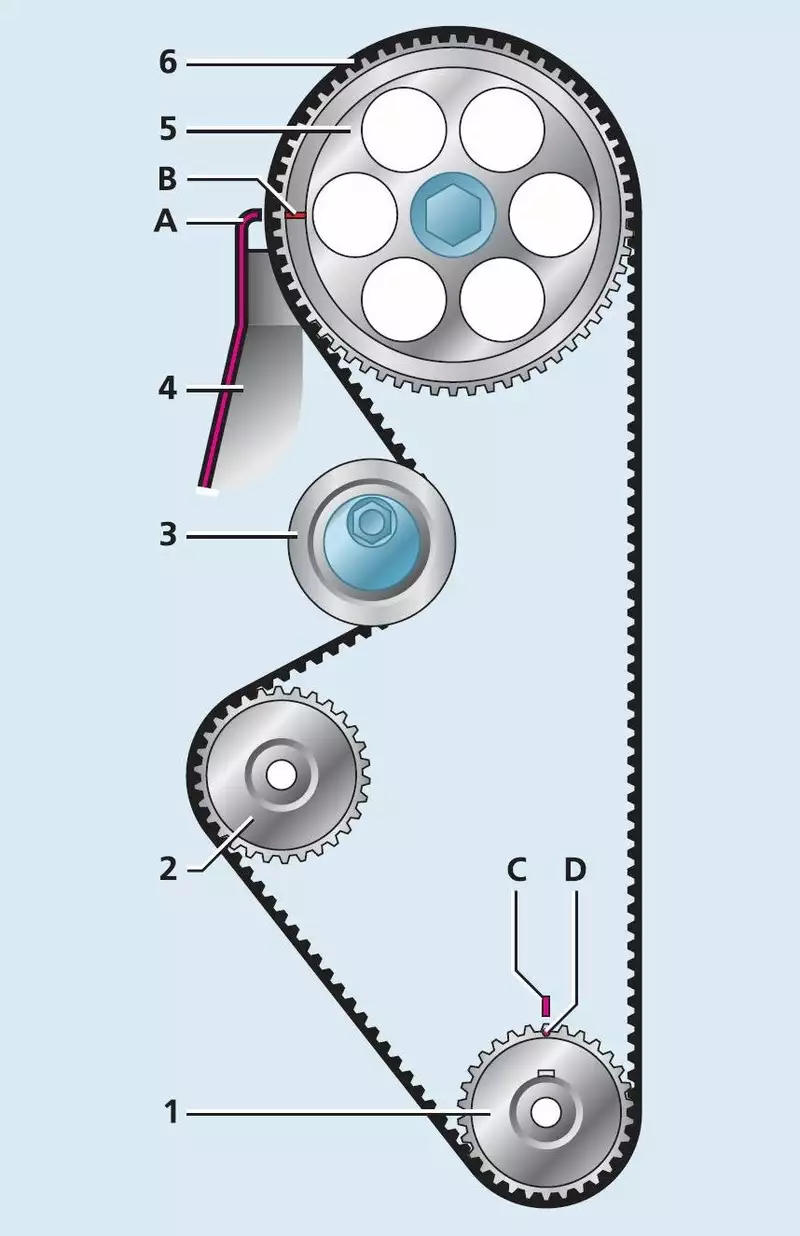

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали: • Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м; • Крепёжная гайка ролика (11183) – 30–36 Н*м; • Крепёж шкива генератора – 105–110 Н*м. • Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта. Детали из вазовского каталога Сразу рассмотрим список узлов и специнструмента ВАЗ: • Натяжной ролик для ДВС 11183 – 2108-1006120, гайка для него – 00001-0021647-21; • Ремень ГРМ (11183) – 2108-1006040-10; • Автоматический натяжной ролик – 21116-1006226; • Ремень ГРМ (11186/21116) – 21116-1006040; • Ключ для автоматического ролика – 67.7812.9573-01; • Ключ для ролика ВАЗ-11183 – 67.7834.9525. • Натяжной ролик семейства «2108» имеет две прорези на одной стороне. Эти прорези должны смотреть «вверх», то есть в сторону «от двигателя».

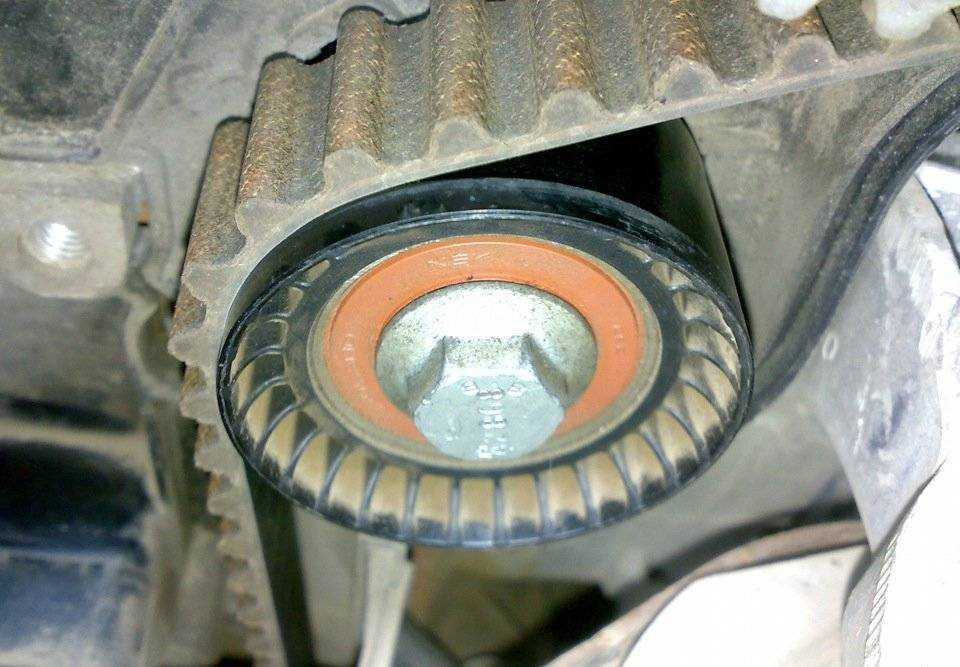

Натяжной ролик для мотора 11183

Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.

Ролик-автомат тоже можно регулировать

Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее: • Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01; • Крышка привода ГРМ (11183) – 21080-1006146-10; • Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73; • Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00. Надеемся, вопросов здесь не возникнет.Импортные аналоги Для замены ремней «2108-1006040-10» подходят разные комплектующие: • GATES – 5521 или 5521XS; • BOSCH – 1 987 949 095; • DAYCO – 94089; • CONTITECH – CT527; • Finwhale – 2108-1006040. • Ремень ГРМ «21116-1006040» можно заменить другой деталью: • GATES – 5670XS; • CONTITECH – CT1164; • QUARTZ (Германия) – QZ-5670XS. Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный».

Оригинальный ремень ГРМ и подделка

Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок

Признаки износа ремня

Как мы уже отметили, необходимо регулярно контролировать состояние ремня ГРМ.

Это позволит заметить его повреждения ещё до того, как он полностью выйдет из строя, повредив детали двигателя.

Первым признаком будет значительный износ материала. Если это так, то вы рискуете получить соскальзывание или же обрыв при значительной нагрузке на авто, а также при повышенной влажности воздуха.
Далее следует то, что износ происходит, как правило, при отклонении положения ролика для натяжения и шкива, а также при значительной температуре подшипника или же его неудовлетворительной работе. Заметить это можно по тому, что материал будет изношен, и из него будут торчать тканевые остатки.
Третий признак предполагает наличие трещин или же отслоений. Чем больше таких повреждений, тем выше шанс, что ремень очень скоро порвётся.
Проблемы характерны и для ситуации, когда обратная поверхность ремня имеет низкий показатель эластичности и значительную твердость. Выдаст это ещё и характерный блеск ремня. Это не позволит обеспечить ему хороший контакт со шкивом.
Во время эксплуатации, ремень может удлиняться. Если этот параметр стал слишком большим, то стоит заменить ремень новым, тем более что его эластические способности будут значительно снижены.
И, конечно же, если положение ремня отклоняется от заданного, то это подскажет о ситуации, когда компоненты натяжного ролика могут выйти из строя.

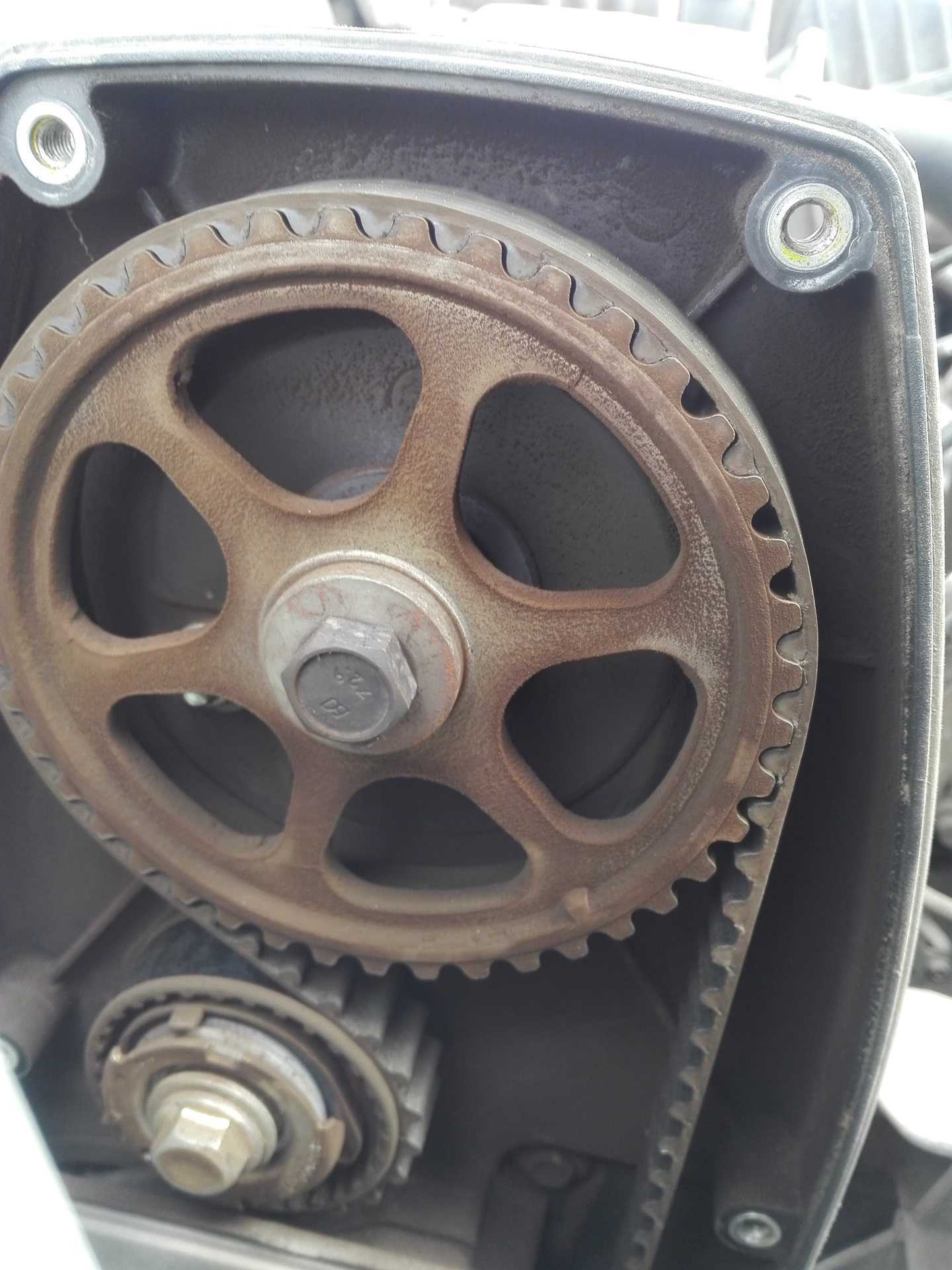

Ремень ГРМ снятый для осмотра, ещё походит, но владелец решил его заменить

В данном случае ремень ещё в хорошем состоянии

Периодичность замены

Ресурс ГРМ составляет в среднем 60 –80 тысяч километров. Но известны случаи, когда ремни ходят как по 150 000 км, так и по 30 тыс. км. Для каждого автомобиля ресурс определён в сервисных данных производителя. Мы рекомендуем ориентироваться именно на эту информацию.

Но также помнить, что тяжёлые условия эксплуатации автомобиля значительно уменьшают ресурс ГРМ. По факту, если транспортное средство эксплуатируется на плохих дорогах, значение цифр уменьшается. Дело в том, что производители тестируют машины на полигонах, а если Вы каждый день ездите по городским пробкам на механизм машины оказывается более негативное влияние. Помимо прочего, на срок эксплуатации влияют также плохие погодные условия.

На степень изношенности газораспределительного механизма больше всего влияет пробег автомобиля. У разных моделей машин своё значение. Быстрый износ детали может быть связан с плохими дорогами, грязью, частыми городскими пробками. Производители рекомендуют менять элемент через 50–60 тыс. километров. Часто владельцы автомобилей дополнительно меняют и ролики. Дело в том, что если ролик остановиться (заклинит) то и новая деталь придёт в негодность. А также могут возникнуть проблемы и с другими механизмами автомобиля.

Последствия обрыва ремня ГРМ

Если транспортное средство оборудовано двигателем 11183-50, то при обрыве ремня последствия будут нестрашными — агрегат перестанет заводиться и вы не сможете использовать автомобиль.

Когда обрыв происходит на другом двигателе, то проблемы будут серьезными:

При обрыве распредвал останется в положении, при котором он работал на момент повреждения. При этом коленвал продолжит двигаться.
Это приведет к тому, что поршни будут с высокой силой бить по клапанам двигателя, которые при обрыве находились в открытом положении.
В результате ударов эти элементы погнутся, возможно повреждение самого поршня. При такой проблеме автовладельцу придется проводить капитальный ремонт силового агрегата.

Загрузка …
