Регулировка рулевого механизма: особенности
Сразу отметим, что на рулевых рейках, установленных с завода, обычно требуется подтяжка, а не ослабление. Ослабляют рейку в рамках регулировки или после ремонта
Важно понимать, что решение подтянуть рейку предполагает отклонение от начальных заводских настроек
Изначально рейка настроена на заводе таким образом, чтобы прижим пары шестерня-зубчатая рейка был максимально плотным, при этом руль вращался легко и без усилия. По этой причине необходимо знать, как подтянуть рулевую рейку. Также следует понимать, что подтяжка рулевой рейки далеко не всегда позволяет устранить люфты и стуки, однако можно уменьшить люфт или стук механизма.
Еще отметим, что если после первой подтяжки рейки через небольшой промежуток времени все симптомы неисправности проявились снова, во второй раз затягивать рулевую рейку не стоит. Как правило, первая подтяжка убирает люфт, который возникает в результате износа или деформации пластмассовых втулок внутри механизма.
Как отрегулировать рулевую рейку
Далее рассмотрим, как подтянуть рулевую рейку на автомобиле. Сделать это можно в условиях обычного гаража, загнав машину на яму или подняв на подъемнике. Дело в том, что все работы нужно будет выполнять под машиной (с учетом места установки рулевой рейки).

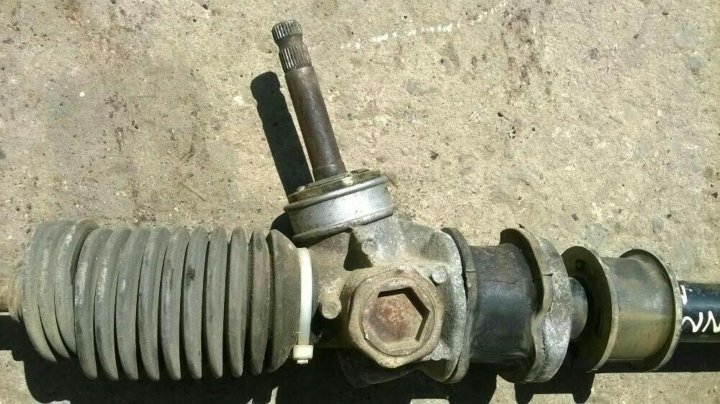

- Сначала потребуется найти на корпусе рейки специальную регулировочную гайку. На разных авто гайка может стоять в различных местах, сверху гайку зачастую прикрывает колпачок.
- Сняв колпачок, также может потребоваться специальный ключ для подтяжки. Часто, если такой ключ отсутствует, его изготавливают самостоятельно.
- Следующий шаг – подтяжка рейки рулевого механизма. В процессе затяжки необходимо соблюдать аккуратность, чтобы не перетянуть гайку (помните, перетяжка приведет к повреждению пластиковых втулок внутри).
- Обычно для плотной фиксации пары рейка-шестерня требуется не более 1/3 полного оборота регулировочной гайки.
- В целом, оптимальная регулировка должна быть выполнена таким образом, чтобы руль вращался легко и свободно, при этом люфты и стуки были сведены к минимуму или вовсе отсутствовали.
После регулировки важно проверить, чтобы руль вращался свободно в обе стороны, без закусывания и дополнительного усилия. Также не допускается, чтобы усилие на руле менялось при его вращении в каком-либо положении
В норме усилие должно быть равномерным.
Конечно, оптимально при регулировке мерить люфт руля специальным прибором –люфтомером. С учетом того, что такого прибора обычно нет под рукой, затяжку гайки определяют по собственным ощущениям на руле (необходимость подтяжки или ослабления).
Характерные признаки неисправности рулевой рейки
Самый характерный признак неисправности рулевой рейки – это стук. Характерный, к тому не совсем приятный стук доносится из-под передней оси машины. Поначалу данный стук почти незаметен, однако со временем интенсивность значительно увеличивается.
Через некоторое время данные стуки начинают отдавать в руль. Уже после этого передвижение по неровным дорогам, резкие повороты очень опасны. В такие моменты подергивания руля очень ощутимы.
Что делать, чтобы вас не обманули в автосервисе? Как его избежать, кликните на любой из мессенджеров ниже,чтобы узнать 5 простых способов как избежать обмана
Важный момент в том, что характерные признаки неисправности рулевой рейки наблюдаются только на маленьких ямках. А вот глубокие ямы автомобиль проезжает без явного стука. В таком случае большая вероятность того, что узел пришел в непригодность, и нужно будет произвести замену рулевой рейки своими руками.
Еще один сигнал о неисправности рулевой рейки – тугая работа самого узла. Проявляется это обычно в том, что крутить руль становится тяжело лишь только в одну сторону. Также под машиной, после стоянки, может наблюдаться течь масла, которая наблюдается на самом узле и на асфальте, и гул в ГУР. Этими симптомами не стоит пренебрегать, т.к. говорит о том, что автомобилем в скором времени будет недопустимо использовать. Может привести к плохим последствиям, вплоть до ДТП. Такая неисправность характерна для гидравлических механизмов. В большинстве случаев, выход из строя рулевой рейки связано с неисправностью уплотнителей и шток.
Люфт колеса – еще одна характерная черта неисправности рулевой рейки. Определить это просто. Достаточно ухватиться руками за колесо и подергать его в разные направления. Люфт должен быть ярко выраженным и хорошо ощущаться руками. В таком случае руль может свободно вращаться вправо-влево на малой скорости. Исчезает острота и отклик при повороте руля водителем. Самый лучший выход из данного положения – замена рулевой реки своими руками.
Частая поломка рулевой рейки связана с повреждением сухаря.
Наезд на препятствие на скорости, резкие торможения, изношены пыльники – это может стать причиной неполадки рулевой рейки. Через трещины в пыльниках внутрь попадает грязь, песок, где смешивается с маслом. Тем самым ускоряя рейки и опор.
Важно помнить, что эксплуатация автомобиля с неисправной рулевой рейкой небезопасно. Приводит к потере управления автомобиля
При выявлении поломки необходимо незамедлительно приступить к устранению.
Когда и почему нужна регулировка рейки
Стук и люфты рулевого управления — основная причина, по которой рейку необходимо регулировать. Как правило, стуки и другие симптомы появляются в результате выработки отдельных деталей в устройстве механизма.
При этом игнорировать данную проблему нельзя, так как руль теряет свою остроту, машину с разболтанной рейкой становится сложнее контролировать и т.д. При этом регулировка рулевой рейки позволяет в большей или меньшей степени устранить появившиеся признаки износа механизма. Это значит, что если рейка не имеет серьезных дефектов и не вышла из строя, достаточно подтянуть рулевую рейку.
Проверка состояния рулевой рейки
Шаг 1: Осмотр рулевой рейки
Визуальный осмотр рулевой рейки позволяет определить наличие видимых повреждений, таких как трещины, износ или утечка масла. Необходимо внимательно проверить все соединения, резиновые манжеты и фиксирующие болты.
Шаг 2: Использование пробных инструментов
Для определения точной причины проблемы с рулевой рейкой можно использовать специальные пробные инструменты. Они помогут определить наличие люфта или неровности в рулевой системе и уточнят причину возникновения проблемы.
Шаг 3: Проверка на плотность
Если рулевая рейка утекает, это может привести к ухудшению ее функциональности и возникновению проблем с управлением. Для проверки на наличие утечек необходимо очистить область вокруг рулевой рейки и включить автомобиль, поворачивая рулевое колесо в разные стороны. Появление масляных пятен указывает на наличие утечки.
Если при проверке состояния рулевой рейки вы обнаружили любые повреждения или проблемы, рекомендуется обратиться к специалисту для исправления ситуации
Рулевая рейка является важной частью рулевой системы автомобиля, и ее неисправность может привести к серьезным аварийным ситуациям. Проведение регулярной проверки и обслуживания повысит безопасность и надежность вашего автомобиля Nissan Sunny FB15
Диагностика проблем с рулевой рейкой
Стучание рулевой рейки в Ниссан Санни ФБ15 может являться признаком различных проблем. Правильная диагностика поможет определить и устранить источник шумов и вибраций в системе управления. Ниже представлены основные способы диагностики проблем с рулевой рейкой.
Визуальный осмотр
Первым шагом в диагностике проблем с рулевой рейкой является визуальный осмотр. Необходимо проверить состояние рулевых частей на наличие видимых повреждений, трещин или износа
Внимание следует обратить на шланги, соединения, гайки и болты
Проверка на утечку
Частой причиной стучания рулевой рейки является утечка гидравлической жидкости. Для проверки на утечку необходимо осмотреть рулевую систему на наличие масляных пятен или следов жидкости. Также следует проверить уровень гидравлической жидкости в резервуаре. Если уровень снижен, это может указывать на утечку.
Важно: При обнаружении утечки жидкости необходимо немедленно обратиться к специалистам для диагностики и устранения проблемы. Также следует проверить состояние рулевых манжет, которые предотвращают утечку жидкости
Если манжеты повреждены, они должны быть заменены
Также следует проверить состояние рулевых манжет, которые предотвращают утечку жидкости. Если манжеты повреждены, они должны быть заменены.
Проверка зазоров
Зазоры между частями рулевой рейки могут также быть причиной стучания. Для проверки зазоров необходимо поднять переднюю часть автомобиля на подъемнике и при помощи специального инструмента измерить зазоры между механизмами рулевой рейки. Если зазоры превышают допустимые значения, регулировка или замена рулевой рейки может быть необходима.
Необходимо отметить, что устранение проблем с рулевой рейкой требует опыта и специальных инструментов. Рекомендуется обратиться к сертифицированному специалисту для проведения диагностики и ремонта.
Причины поломки и износа рулевых реек
Основной причиной того, что рулевое управление вышло из строя, можно считать низкое качество дорог. Пыльные улицы и тряска на ухабах довольно негативно скажутся на системе управления автомобилем, особенно если водитель не привык притормаживать перед ухабами и ямами на дорогах.
Также очень важно следовать правилам эксплуатации. Необходимо использовать качественные комплектующие, хорошую рабочую жидкость, регулярно проводить техническое обслуживание автомобиля
Некоторые водители оставляют свой автомобиль при низкой температуре с вывернутыми колесами, даже не подозревая, что это может вывести из строя гидравлические рулевые рейки. Несвоевременная замена гидрожидкости в системе гидроусилителя руля также поспособствует быстрому износу.
Профессиональная диагностика проводится в три этапа:
Регулировка проводится методом подтяжки регулировочного винта, который находится в торцевой крышке рулевого механизма. Понадобится яма либо эстакада. В крайнем случае подойдет домкрат, но в таком случае нельзя забывать в целях безопасности дополнительно укрепить автомобиль после его подъема. При использовании домкратов передние колеса следует выставить прямо.
С помощью люфтомера нужно измерить люфт руля. Показатель не должен быть выше 10 градусов.
Регулировочный винт следует подтягивать очень медленно, регулярно проверяя ход руля и присутствие стука в колонке или наличие люфта.
Регулировка проведена правильно, если стук и люфт исчезли, а рулевое колесо плавно вращается в центральное положение.
С рейки снимается распределитель в корпусе, после чего его из корпуса извлекают и выбивают сальник и подшипник.
Дальше нужно снять с рулевой рейки тыльник и извлечь шток. Левый сальник штока можно извлечь, воспользовавшись съемником.
С распределителя снимается подшипник, с тыльника – центрирующая втулка. В конце извлекается сальник.
Затем нужно провести шлифовку штока и шейки распределителя до зеркальной поверхности.
После того как новые комплектующие будут подобраны, рулевую рейку можно собирать.
Используя оправку, нужно запрессовать верхний сальник в корпус распределителя. Таким же образом запрессовывается подшипник. Распределитель промазывается специальной смазкой, и его помещают в корпус, который предварительно тоже смазывается.
Запрессовывается новый левый сальник штока. Гребенка штока промазывается смазкой, и шток возвращают в корпус рулевой рейки. Нужно нанести смазку на червяк распределителя и, поместив его в корпус, установить на место. Возвращается прижим штока.
Пружина заполняется смазкой, ставится на место и притягивается гайка.
Когда рулевая рейка собрана, можно установить ее на автомобиль, залить масло и прокачать систему.
Как заменить рулевую рейку своими руками?
Если имеются серьезные повреждения поверхности рулевой рейки, зубчатого механизма, то необходима замена рулевой рейки.
Прежде чем приступить к выполнению работ следует прочесть инструкцию по замене рейки к вашему автомобилю. К тому же, за сутки до начала работ мы рекомендуем побрызгать WD-40 на все болты и гайки, чтобы в последующем их было легче открутить.
- Установив авто на ровную поверхность затяните стояночный тормоз. Под задние колеса мы рекомендуем что-нибудь подложить, например, кирпичи.
- Руль выставляется в нейтральное положения. И по очереди ослабляются колесные гайки. Поднимается машина на домкрате и снимаются передние колеса.
- Следующим шагом снимается абсорбер, тем самым открывая доступ к рулевой рейке.
- Затем переходим к откручиванию наконечников. Выбивать наконечники можно в последующем молотком. Однако стоит это делать, если собираетесь менять наконечники вместе с рулевой. Иначе лучше воспользуйтесь съемником.
- Откручиваются крепежные гайки на хомуте, удерживающие рулевую рейку. И снимается хомут.
- Рулевая рейка свободна, остается только ее вытянуть. Удобнее всего это производить со стороны пассажира.
- Затем на ее место необходимо установить новую, выполняя шаги в обратном порядке.
Проблемы с рулевым насосом
Причины проблем с рулевым насосом
Рулевой насос может столкнуться с различными проблемами, в результате чего его работоспособность может снизиться или полностью прекратиться. Одной из распространенных причин является износ или повреждение подшипников внутри насоса. Это может произойти вследствие неправильной эксплуатации автомобиля или недостаточного уровня масла в системе.
Другой распространенный дефект — утечка масла из рулевого насоса. Это может быть вызвано повреждением уплотнительных элементов или трещиной в корпусе насоса. Утечка масла может привести к понижению давления и поломке рулевой системы.
Способы устранения проблем с рулевым насосом
Если обнаружены проблемы с рулевым насосом, рекомендуется обратиться к специалистам, чтобы произвести диагностику и ремонт. В некоторых случаях возможен ремонт насоса путем замены поврежденных деталей или уплотнений. Однако в некоторых случаях может потребоваться полная замена рулевого насоса.
Важно отметить, что игнорирование проблем с рулевым насосом может привести к серьезным последствиям, включая потерю контроля над автомобилем и аварию. Поэтому рекомендуется своевременно проводить проверку и обслуживание системы рулевого управления, чтобы избежать возникновения проблем с рулевым насосом

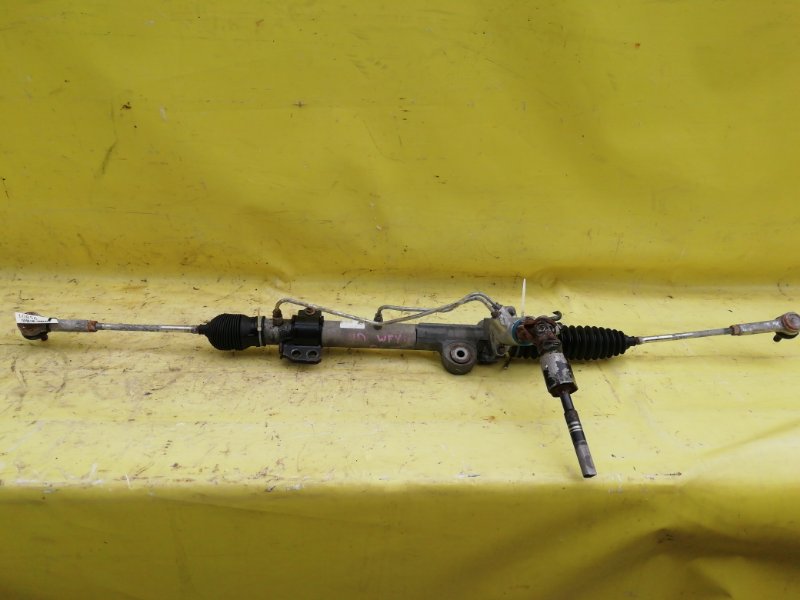

Рулевая рейка Nissan: особенности конструкции и принцип работы
Существует три разновидности рулевых реек:
- Гидравлическая рейка установлена практически во всех легковых автомобилях современности. Она наиболее популярна. Водителю не нужно прилагать много усилий, чтобы управлять автомобилем, поскольку используется усилитель руля гидравлического типа.
- Более простое устройство свойственно механической рулевой рейке. Привод руля контактирует с зубчатой рейкой, которая, в свою очередь, имеет контакт с зубчатым механизмом, располагающимся на одном из концов рулевой рейки.
- Электрическая рулевая рейка кардинально отличается от двух предыдущих видов. Чтобы увеличить усилия водителя, в автомобиль устанавливается отдельный электродвигатель.
В зависимости от модели автомобиля устройство рулевой рейки несколько отличается. Она может иметь верхнее расположение и нижнее. В первом случае рейка крепится к кузову автомобиля сзади мотора, во втором случае – соединение с кузовом осуществляется за счет балки или подрамника.

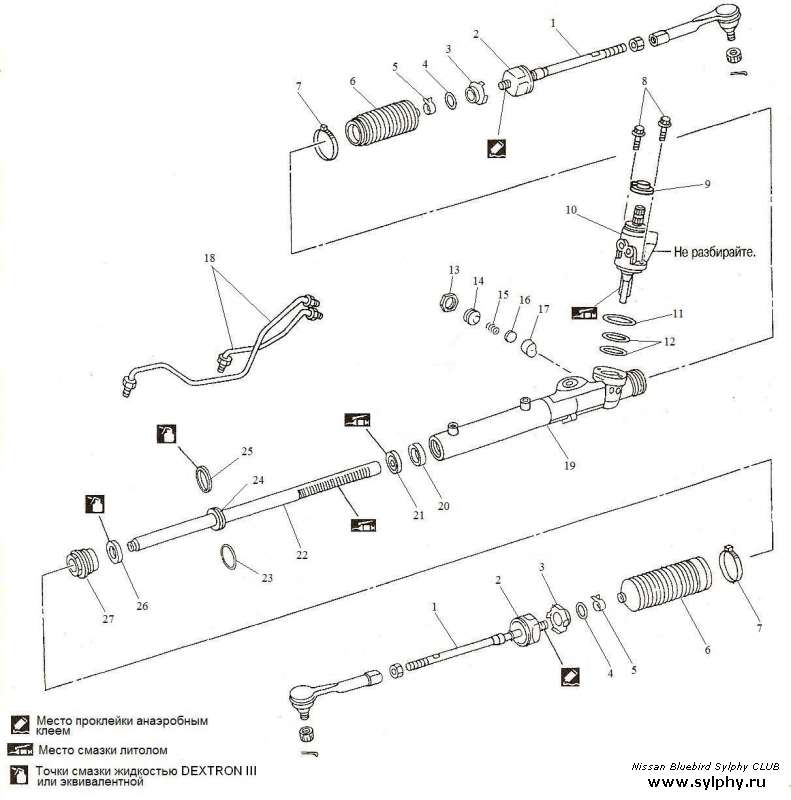

Конструкция рулевой рейки состоит из следующих элементов:
Принцип работы гидравлической рулевой рейки заключается в передаче мощности при помощи гидравлического устройства от двигателя к зубчатой рейке. Давление в системе ГУР создает насос, который крепится к двигателю и в действие приводится с помощью ременной подачи. В результате давления масло переходит в распределитель.
На рулевом валу находятся специальные клапаны, которые пропускают масло в маслопроводы и выпускают его оттуда. А на зубчатом валу установлен поршень. И в зависимости от того, куда будет повернуто рулевое колесо, масло будет давить с одной стороны и без проблем уйдет в бак гидроусилителя с другой.
Таким образом, при работающем двигателе можно повернуть колеса в любую сторону без особых усилий.
Демонтаж рулевой рейки
- Отключите аккумулятор и снимите передние колеса.
- Отсоедините шланги гидроусилителя руля и сливную пробку, чтобы удалить остатки жидкости из рулевой рейки.
- Отсоедините соединительные шарниры рулевой рейки с наконечниками рулевых тяг с помощью специального инструмента.
- Аккуратно отсоедините электрические разъемы, связанные с рулевой рейкой.
- Отверните крепежные болты, соединяющие рулевую рейку с подрамником, и снимите рулевую рейку с автомобиля.
После проведения демонтажа рулевой рейки рекомендуется осмотреть компоненты на предмет повреждений или износа. Если обнаружены какие-либо дефекты, рекомендуется заменить рулевую рейку на новую, чтобы гарантировать безопасность и надежность работы рулевого управления автомобиля.
