Почему возникает осевой люфт шатунов в автомобиле приора и как его устранить?

Стук шатунных вкладышей как распознать

Стук в моторе – явление неприятное, при этом у многих ассоциируется с большими растратами. Если вовремя принять меры, можно обойтись минимумом потраченных средств, так как в конструкции мотора имеются десятки деталей, то шум может издавать практически каждая из них. К главным причинам появления стука приводит:

• недостаточный уровень масла в картере;
• постоянно высокие нагрузки на ДВС, что приводит к ускоренному износу и появлению зазоров;
• регулярные перегревы;
• использование низкокачественного масла.

Все это может стать причиной поломки конкретного узла, который будет издавать характерный стук, соответственно, приведет к ряду других последствий.

Установка

Подготовленные сборки установите на место даже через верх цилиндра. Тщательно проверьте шатунные подшипники и замените их. Установите нижние элементы – крышки и закрепите болтами.

Это связано с тем, что от момента затяжки зависит очень многое: как свобода вращения коленчатого вала, так и при этом герметичность вкладышей на цапфу этого вала. Если оно слабое, масло вытекает без надлежащей смазки, а если оно сильное, оно заклинивает, и, опять же, смазка недостаточна. Исходя из этих соображений, это значение должно быть ровно 43,32-53,51 Гн * м или еще 4,42-5,46 кгс * м. Только так и больше ничего. После этого полную сборку можно выполнить в обратном порядке.

Интересное видео про удочки Приора»:

Здесь вам также нужно знать, что последовательность затяжки для блоков 16cl и 8cl отличается, поэтому вам нужно быть осторожным. Крутящий момент на 16- и 8-клапанных двигателях одинаков и равен четырем оборотам.

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

• между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
• между канавками и МПК – от 0,05 до 0,06 мм;
• на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

• между кольцом и канавкой – 0,15 мм;
• на стыке – 1,0 мм.

Тюнинг двигателя с помощью шатунов

Большинство молодых людей, приобретающих «Приору», не удовлетворяются заводскими параметрами машины. Многие стремятся усовершенствовать свой автомобиль. Сделать его мощнее, приёмистей и быстрей. Это называется «зарядить» двигатель. То есть, как ещё говорят, сделать тюнинг. В это понятие входит много различных действий. Это и установка специальных распределительных валов, и облегчение различных деталей, маховика и прочих. И многое другое. В эту категорию входит и установка специальных укороченных шатунов, что соответственно увеличивает объём рабочей камеры сгорания мотора «Приоры».

Самыми популярными, для такой операции являются так называемые, «спортивные», усиленные шатуны, длиной 131 мм. Они входят в стандартный набор для улучшения мотора «Приоры».

Установка

Подготовленные группы установить на место также через верх цилиндра. Внимательно проверить и поставить на свои места шатунные вкладыши. Установить нижние элементы – крышки, и закрепить болтами.

Это связано с тем, что от момента затяжки зависит очень многое: и свобода вращения коленчатого вала, и одновременно плотность прилегания вкладышей к шейке этого вала. При слабом будет вытекание масла без должного смазывания, а при сильном – подклинивание и, опять же, недостаточная смазка. Исходя из этих соображений, эта величина должна быть ровно 43,32-53,51H*м или ещё 4,42-5,46 кгс*м. Только так и никак иначе. После этого можно производить полную сборку в обратном порядке.

Интересное видео о шатунах «Приоры»:

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется приложение 1. моменты затяжки резьбовых соединений, н·м ВАЗ 2170 Приора, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как приложение 1. моменты затяжки резьбовых соединений, н·м ВАЗ 2170 Приора имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Регулировка момента затяжки болтов для 16 клапанного авто

Регулировка момента затяжки — простой процесс, и, прочитав материал и видео в этой статье, вы сможете справиться с этим самостоятельно. Достаточно выполнить затяжку один раз, и тогда вы сможете ее выполнить сами, а заодно при необходимости сможете помочь своим друзьям

Для автомобилей с 19-клапанным двигателем важно придерживаться схемы и соблюдать момент

Необходимые инструменты

• связка ключей;
• ключ динамометрический (покупать не обязательно, лучше взять на день-два);

Гаечный ключ

Компас Стенгеля

Схема

Схема затяжки на 16-клапанном двигателе отличается от схемы для 8-клапанного, поэтому мы представим и ту, и вторую, чтобы вы могли их сравнить.

Только не запутайтесь при установке. В любом случае перед началом работы ознакомьтесь с инструкцией, которая идет в комплекте с автомобилем. Затяжка с разным крутящим моментом на клапанной группе 16 происходит в 2 круга с разным крутящим моментом, затем еще 2 круга с поворотом на 90 градусов. Нет ничего сложного, а значит, вы можете сделать это сами.

Этапы

Чтобы самозатягивание болтов было успешно завершено и сохранялось долгое время, необходимо соблюдать ряд простых правил:

Длина не должна превышать 9,5 см

Соблюдая эти простые правила, вы можете обеспечить наилучшую затяжку и надежное герметичное соединение.

Установите головку блока цилиндров на блок, убедившись, что колени и распределительные валы находятся в положении верхней мертвой точки (ВМТ).

Правильный поворот

Сам процесс затяжки происходит в 4-м круге:

• 1 круг — момент 20 Нм (2 кгс / м);
• 2 круг — момент 69,4–85,7 Н м (7,1–8,7 кгс м);
• 3-й круг: повернуть болты на 90 градусов;
• 4-й круг — еще один поворот на 90 градусов.

Как видите, все просто, если возникнут вопросы, просто посмотрите видео. По времени эта работа займет не более двадцати минут, но при этом сэкономит вам приличную сумму, которая будет снята с вас на заправке.

Минусы

Во время появления многих двигателей АвтоВАЗ, для переднеприводных автомобилей, инженеры оснащали поршни такими проточками уже с завода. То есть этот ресурс уже был заложен в производство, связывался такой тюнинг с установкой ремня ГРМ, вместо цепи, а так как он менее надежен – просто страховались. Так было и у многих иномарок тех времен (не у всех, но у большого количества).

Однако ничего не стоит на месте все развивается. Вот и дошли руки до самого поршня, дело в том, что если его максимально облегчить то двигатель приобретает дополнительную мощность, как заверяют некоторые производители можно достичь примерно 5 – 7 % от мощности, это очень существенно!

1) Поршень с проточкой назвать легким язык не поворачивается! Для того чтобы углубиться в верхней части (сделать проточки) вам нужно иметь толстую верхнюю часть, что значительно утяжеляет поршень, что соответственно убирает мощность.

2) Также проточки плохо влияют на сжатие топливной смеси. Что также «съедает» мощность. В общем если подвести итог, установка такого поршня отберет у двигателя те же 5 – 7 % его мощности. А теперь представьте, если мотор в 150 л.с., установка таких вариантов отберет у него 10,5 л.с.

3) Еще один минус это больший расход топлива, так как объем камеры увеличен — пусть на немного но все же.

4) Падает и компрессия, из-за большего объема.

5) Увеличивается и детонация, из-за не такого равномерного распределения веса поршня.

Вот и отказываются многие производители от такой затеи, все в угоду производительности, экономичности и эластичности агрегатов.

Тут как говорится, нужно выбирать — либо максимальная производительность, либо безопасность.

Как влияет осевой люфт шатунов на работу двигателя Приора?

Осевой люфт шатунов в двигателе ВАЗ Приора играет важную роль в работе всей системы. Он влияет на производительность двигателя, его надежность и долговечность. Понимание и контроль осевого люфта шатунов помогает предотвратить серьезные поломки и повреждения двигателя.

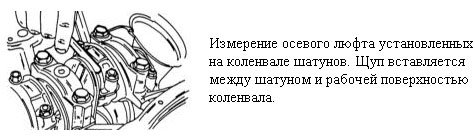

Осевой люфт шатунов – это зазор между шатуном и осью коленчатого вала. Этот зазор необходим для компенсации радиусного движения поршня и обеспечивает нормальное функционирование механизма. Однако, при излишнем и неправильном осевом люфте возникают негативные последствия.

Положительные и отрицательные эффекты осевого люфта шатунов

Некоторые положительные эффекты осевого люфта шатунов:

• Снижение трения между шатуном и осью, что позволяет увеличить мощность двигателя;
• Улучшение работы системы смазки, так как имеется дополнительный пространство для прокачки масла между шатуном и осью;
• Уменьшение нагрузки на коленчатый вал, что способствует повышению его надежности и долговечности.

Однако, в случае, если осевой люфт шатунов становится слишком большим или его значение изменяется во время работы двигателя, возникают отрицательные эффекты:

• Повышается шум двигателя;
• Увеличивается износ деталей шатунов, осей и коленчатого вала;
• Повышается риск поломки коленчатого вала;
• Может возникать постукивание двигателя;
• Снижается сжатие в цилиндре и мощность двигателя;
• Возможно повышение расхода топлива и выбросы вредных веществ.

Контроль и корректировка осевого люфта шатунов

Контроль и корректировка осевого люфта шатунов проводятся обычно при ремонте двигателя или при его диагностике на специализированной станции. Для определения значения осевого люфта необходимо использовать специальное измерительное устройство.

Если значение осевого люфта превышает нормы, необходимо принять меры для его корректировки. Это может включать в себя замену деталей шатунов, осей или коленчатого вала, установку дополнительных прокладок или регулировку гаек и болтов.

Нормы осевого люфта шатунов ВАЗ Приора:	Значение осевого люфта:
Минимальное	0,05 мм
Максимальное	0,15 мм

Важно помнить, что корректировка осевого люфта шатунов должна проводиться квалифицированными специалистами с использованием специального инструмента и соблюдением всех технологических требований. Регулярный контроль и правильная корректировка осевого люфта шатунов помогут поддерживать нормальную работу двигателя ВАЗ Приора и повысить его надежность и долговечность

Регулярный контроль и правильная корректировка осевого люфта шатунов помогут поддерживать нормальную работу двигателя ВАЗ Приора и повысить его надежность и долговечность.

При нагрузках на мотор

Еще одна довольно распространенная ситуация – появление стука только при нагрузке. Главная причина стука в двигателе в такой ситуации – появление детонации. Бензин или дизель могут воспламеняться раньше нужного момента, что приводит к некорректной работе всего ДВС. При детонации вы услышите частый и звонкий стук, который отчетливо будет проявляться в следующих ситуациях:

• во время разгона транспортного средства;
• когда водитель использует слишком высокую передачу, не соответствующую нагрузке на мотор;
• при езде с большим грузом или прицепом.

Достаточно опытные водители всегда могут определить звук детонации. Также ряд машин оснащается специальным датчиком, который информирует об этом явлении. Обычно на приборной панели вы увидите горящий значок Check Engine. Одной из главных причин детонации является использование низкокачественного топлива с малым октановым числом. При детонации на стенках цилиндров будут образовываться отложения, которые даже после использования качественного бензина будут вызывать целый ряд проблем. При этом работа неопытных автомехаников может привести к повышенной степени сжатия, а также некорректному функционированию некоторых компонентов мотора.

Как собрать блок цилиндров двигателя К4М

Проверка зазора в коренных подшипниках

При проверке зазора ни в коем случае не поворачивайте коленчатый вал.

— Удалите остатки масла с коренных шеек и опор блока цилиндров.

— Установите коленчатый вал и упорные полукольца коленчатого вала на 3-й опоре (канавками к щекам коленчатого вала).

Рис. 9

— Отрежьте несколько кусочков калиброванной пластиковой проволоки от мотка (см. 1, рис.9).

— Положите проволоку по оси коренных шеек коленчатого вала (вне зоны отверстий для смазки опор).

Рис. 10

— Установите на штатные места крышки коренных подшипников коленчатого вала (см. рис. 10).

— Штатно затяните болты крышек коренных подшипников коленчатого вала в указанном порядке. При этом пластиковая проволока будет раздавлена — она займет весь зазор между вкладышем и шейкой коленчатого вала.

— Снимите крышки коренных подшипников и выньте коленчатый вал из постели.

— По ширине сплющенной калиброванной проволоки, с помощью штатного шаблона, определите зазор между вкладышами и коренными шейками (2) (см. Рис. 10).

— Проверьте величину зазора, которая должна составлять 0,027—0,054 мм.

— Очистите коленчатый вал, и вкладыши коренных подшипников от остатков калиброванной проволоки.

Проверка осевого зазора коленчатого вала

— Смажьте моторным маслом вкладыши Коренных подшипников коленчатого вала. Смазывается только поверхность, направленная к шейке вала.

— установите коленчатый вал.

— Проверьте наличие упорных полуколец на 3-й опоре (канавки полуколец должны быть направлены к щекам коленчатого вала).

Посадочные поверхности опоры блока цилиндров и крышки коренного подшипника № 1 должны быть чистыми, сухими, без следов масла. Избыток герметика будет выдавлен при затяжке деталей. Попадание капель застывшего герметика в масло или охлаждающую жидкость может закупорить некоторые узлы и агрегаты (двигатель, радиатор и т.д.).

Рис. 11

— Нанесите состав RHODORSEAL 5661 полосками шириной 1 мм (см. по стрелке, рис. 11).

— Установите крышки коренных подшипников коленчатого вала, установив крышку №1 со стороны маховика (см. рис. 10).

— Затяните болты крышек коренных подшипников коленчатого вала в указанном порядке.

— Проверьте осевое перемещение коленчатого вала, которое должно составлять:

— новые полукольца, мм. 0,045—0,252;

— старые полукольца, мм. 0,045—0,852.

— Проверьте легкость вращения коленчатого вала.

Установка вкладышей шатунных подшипников

Рис. 12

Двигатель оснащен гладкими вкладышами без направляющих усиков (см. 4, рис. 12). Вкладыши устанавливаются с помощью приспособления Mot. 1492.

-Выберите оправку (1) в соответствии с моделью двигателя (модель двигателя см. метки (2)).

— Установите оправку в паз корпуса (3).

— Установите шатун на приспособление Mot. 1492.

— Наденьте верхнюю головку шатуна к опорному штифту и прижмите шатун по стрелке (а).

— Установите вкладыш на оправку.

— Подайте оправку с вкладышем в нижнюю головку шатуна (b).

— Извлеките оправку из головки шатуна и повторите операции с остальными шатунами.

— Установите крышку шатуна на штифты корпуса.

— Установите шатунный вкладыш на оправку (с).

— Подайте оправку с вкладышем в крышку шатуна (d).

— Извлеките оправку из крышки шатуна и аналогично соберите остальные крышки шатунов.

Сборка шатунов с поршнями и установка колец, рассмотрена в статье  — «Сборка ШПГ»

Моменты затяжки крепежных соединений

Узел	Момент затяжки, Нм
Болты крепления крышек коренных подшипников коленвала	20+62˚±4˚
Болты крепления крышек шатунов	20+40˚±6˚
Болты крепления крышки водяного насоса	15
Болты крепления водяного насоса	17
Болты крепления шкива водяного насоса	20
Болт крепления обводного ролика	50
Болты маслоуспокоителя и масляного насоса	24
Болты крепления поддона картера	14
Датчик уровня масла	16-24
Ниппель масляного фильтра (без охладителя)	10-20
Ниппель масляного фильтра (с охладителем)	55-60
Датчик детонации	20
Датчик давления масла	30
Масляный фильтр	10-14
Болты крепления трубопровода подвода охлаждающей жидкости	9
Болты крепления обычного маховика	50-55
Болты крепления двойного демпфирующего маховика	18-22,+50˚±6˚
Болтов М6 крепления кожуха сцепления	15±10%
Болтов М7 крепления кожуха сцепления	20±10%
Болтов М8 крепления кожуха сцепления	25±10%

Продолжение статьи по сборке блока цилиндров К4М в следующей статье.

Шатуны откровенно болтаются на коленвале. Требуется помощь зала!

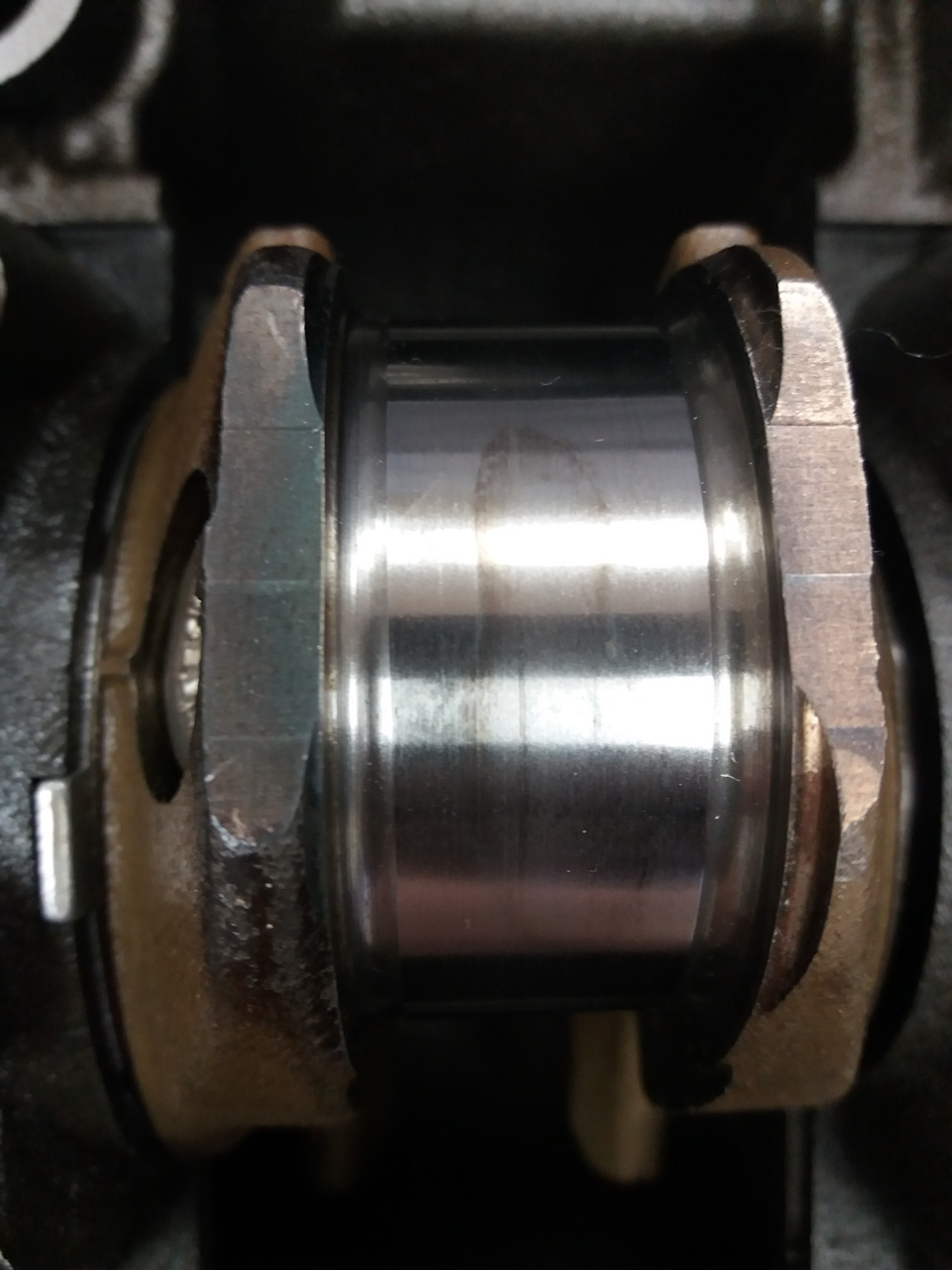

Сегодня провел примерку шатунов на коленвал с новыми вкладышами. Каково же было мое удивление, когда я понял, что они болтаются в поперечном относительно коленвала направлении. То есть если взять шатун рукой и крутить его по часовой стрелке или против, то болтается со стуком. Подумал, что вкладыши левые. Поставил старые — та же картина. Микрометра 50-75мм в наличии, увы, нет. Пробег всего 25 000 км. Как так-то?

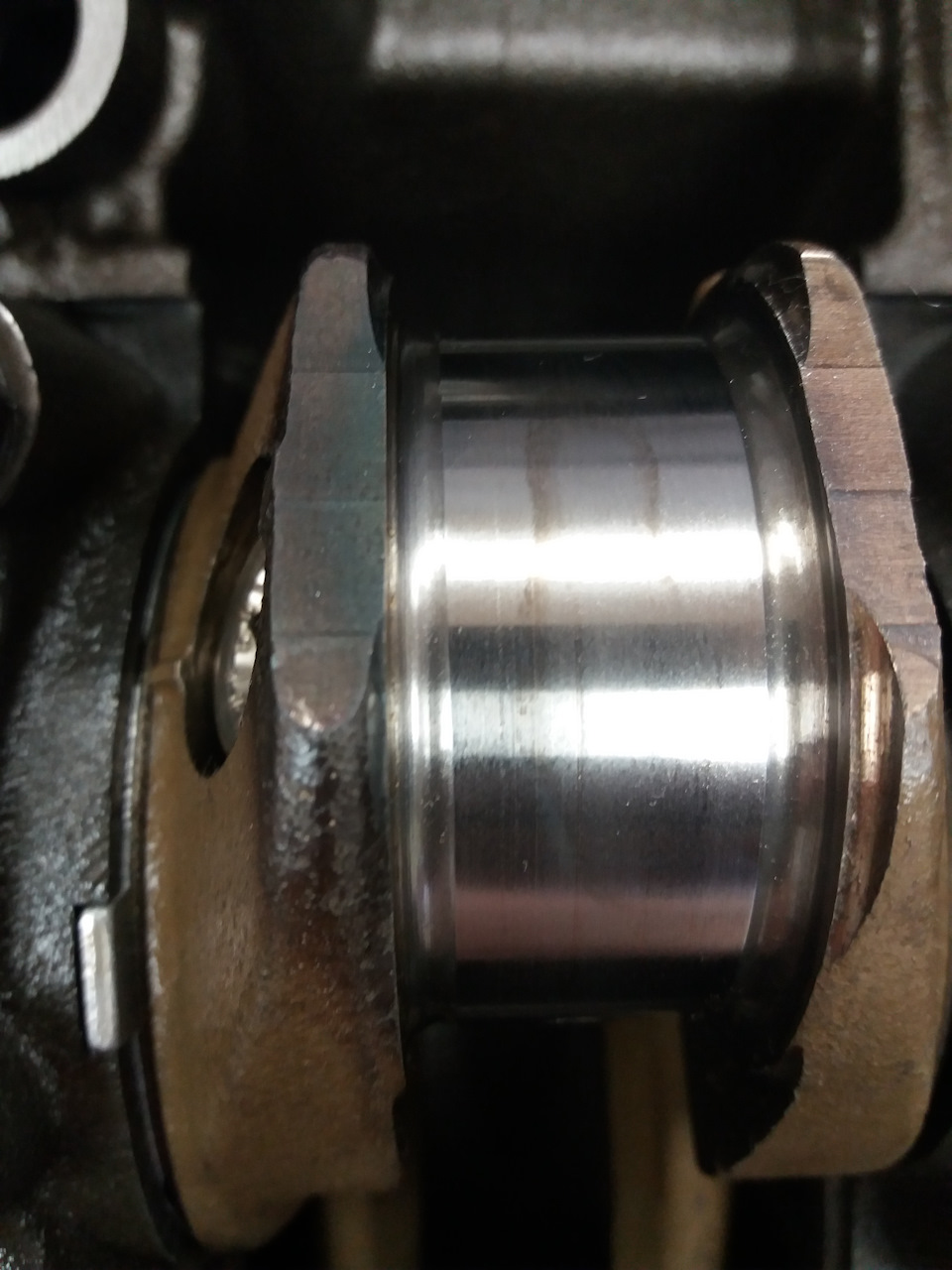

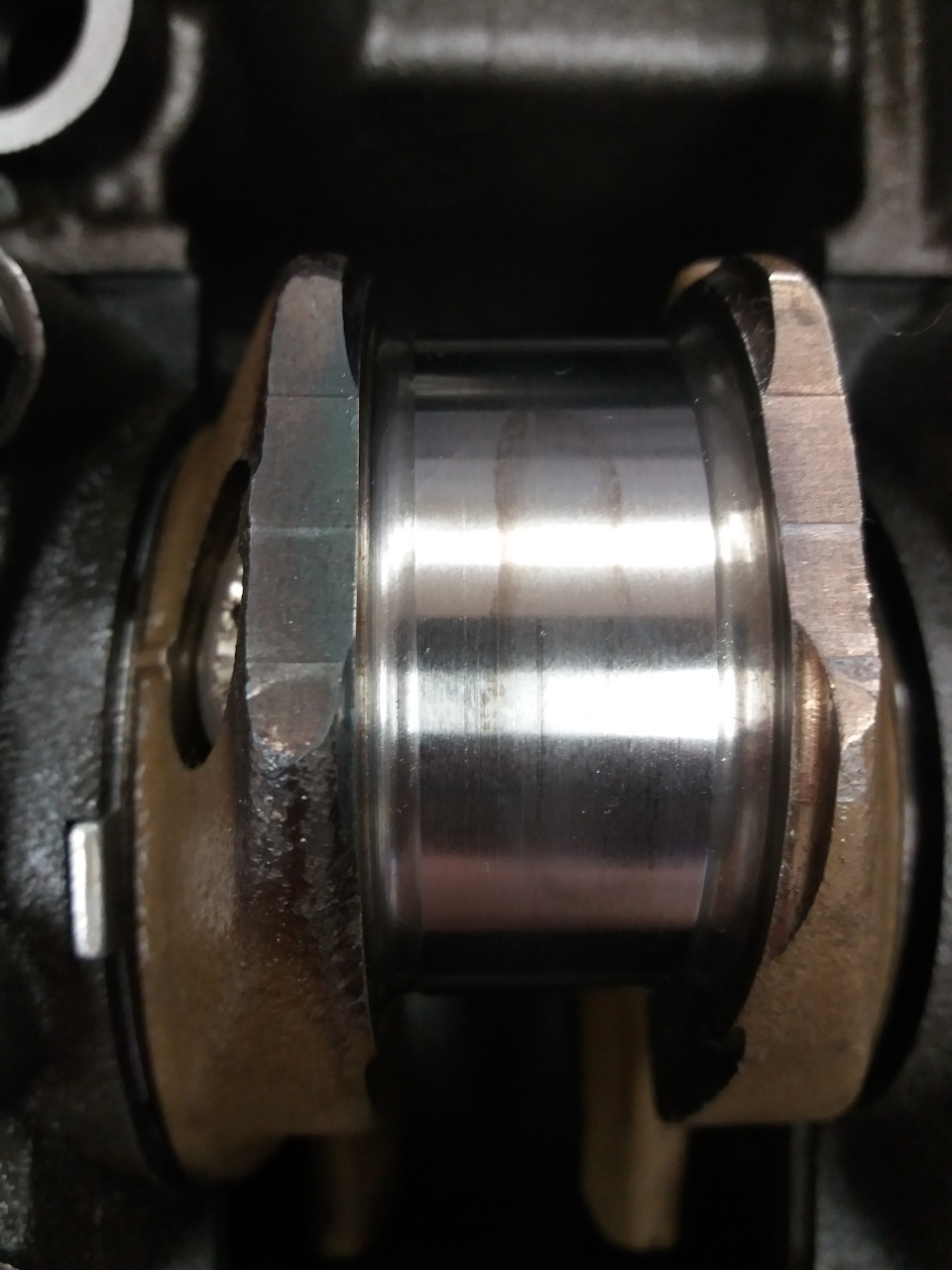

С коренными все впорядке. А вот с шатунными шейками какая-то лажа. И вот еще что. На трех из четырех шатунных шейках вот такие вот узоры:

Если кто из вас сталкивался с подобным, подскажите, что это такое? То, что шатунные шейки придется, похоже, шлифовать на -0,25 я уже догадываюсь.

Почему стучит шатун в двигателеAutoRemka

Когда стучит шатун в двигателе, то это почти всегда означает, что следует приступать к капитальному ремонту. Надо будет убирать коленвал, так как на его шейке наверняка образовался эллипс, производить проточки под вкладыши и т.п.

Как правило, стук шатуна часто особенно сильно слышен в том случае, когда сбрасывается газ. Если речь идет о дизельном движке, то стучание может быть немного другим, так как поршни в таких моторах часто достаточно плотно при работе приближаются к головке блока. И при деактивации проблемного цилиндра звук может сохраниться, но он станет похож на тот, который обычно случается при сломанном ремне для газораспределения.

Почему же возникает шатунный стук? В первую очередь из-за неправильной эксплуатации. Хотя в некоторых случаях ремонта требуют моторы, у которых попросту ослабла гайка на шатуне. Если водитель внимательный и рано расслышал начинающийся стук детали, то можно будет даже избежать расточки коленного вала. Но на практике такое происходит редко, так как гайки в моторе развинчиваются крайне оперативно и в движке со сломанным шатуном ближайшие детали быстро размолотит.

Почему стучит шатун в двигателеAutoRemka

Опытные водители знают, что самый опасный стук в моторе связан с шатуном. Если произошел износ его вкладышей или другая поломка, то с ней оперативно справиться не удастся. Тут уже не поможет заливка масла с высоким показателем вязкости, ни использование позднего зажигания, ни применение новых подкладок. Все эти меры только на время могут избавить от стука, но первопричину не устранят.

Когда стучит шатун в двигателе, то это почти всегда означает, что следует приступать к капитальному ремонту. Надо будет убирать коленвал, так как на его шейке наверняка образовался эллипс, производить проточки под вкладыши и т.п.

Как правило, стук шатуна часто особенно сильно слышен в том случае, когда сбрасывается газ. Если речь идет о дизельном движке, то стучание может быть немного другим, так как поршни в таких моторах часто достаточно плотно при работе приближаются к головке блока. И при деактивации проблемного цилиндра звук может сохраниться, но он станет похож на тот, который обычно случается при сломанном ремне для газораспределения.

Специалисты не рекомендуют медлить с ремонтом машины, у которой неисправен шатун. То есть правильное решение – доехать как можно скорее до гаража или автосервиса и там уже решать проблему. Хотя некоторые особо «живучие» движки от японских машин могли протянуть с такой поломкой месяц и более.

Почему же возникает шатунный стук? В первую очередь из-за неправильной эксплуатации. Хотя в некоторых случаях ремонта требуют моторы, у которых попросту ослабла гайка на шатуне. Если водитель внимательный и рано расслышал начинающийся стук детали, то можно будет даже избежать расточки коленного вала. Но на практике такое происходит редко, так как гайки в моторе развинчиваются крайне оперативно и в движке со сломанным шатуном ближайшие детали быстро размолотит.

Снятие и установка шатунов на двигатель «Приоры»

Интересно то, что, хотя эта деталь находится практически в середине мотора, демонтировать её можно не снимая с автомобиля двигатель. Да, это, конечно, непростая операция, однако, вполне выполнимая. Проводить её нужно или на смотровой яме, или на специальном подъёмнике для машин, чтобы был доступ к масляному поддону. Когда автомобиль расположен на месте для проведения операции, в первую очередь снимается защита моторного отсека снизу. Демонтируется головка блока, поддон двигателя и маховика. Желательно снять, чтоб не повредить, маслозаборник. Можно приступать к извлечению шатунов.

Стоит начинать с первого цилиндра. Это для того, чтоб разложить детали по порядку, и не перепутать. Провернуть коленвал «Приоры» так, чтобы нижняя часть шатуна стала ровно в нижнем положении. Разблокировать и отвернуть болты крепления крышки вкладыша. Снять её и отложить вместе с самим вкладышем. После этого вытолкнуть поршень вверх и извлечь из цилиндра. По очереди демонтировать таким образом все поршни с шатунами «Приоры». Теперь можно заниматься ремонтом или заменой элементов.

ВАЗ 2170 | Проверка шатунных и коренных вкладышей

1. Очистите коренные и шатунные
шейки коленчатого вала от смазки, а смазочные отверстия продуйте сжатым
воздухом.

2. Установите вкладыши коренных
подшипников на блок цилиндров двигателя.

3. Установите упорные полукольца
коленчатого вала.

4. Установите коленчатый вал на
вкладыши коренных подшипников в блоке цилиндров.

5. Установите оставшиеся вкладыши
коренных подшипников в крышки коренных подшипников коленчатого вала.

6. Расположите отрезки пластикового измерительного
стержня Plastigauge на шейках коренных подшипников коленчатого вала.

7. В соответствии с маркировкой
установите крышки коренных подшипников.

8. Затяните болты крепления крышек
коренных подшипников коленчатого вала.

Момент затяжки: 54–59 Н•м

Предупреждение

Не проворачивайте
коленчатый вал двигателя при измерении зазора коренных подшипников
коленчатого вала.

9. Выверните болты и снимите крышки коренных
подшипников коленчатого вала. Измерительным шаблоном измерьте ширину
деформированного пластикового стержня Plastigauge и определите величину
зазора.

Предупреждение

Самый широкий
участок стержня Plastigauge соответствует наименьшему зазору, а
самый узкий участок соответствует наибольшему зазору.

10. Если зазор превышает предельно допустимое значение,
перешлифуйте шейки коленчатого вала и используйте ремонтные вкладыши
увеличенного размера.

Номинальный зазор: 0,018–0,036 мм
Максимально допустимый зазор: 0,08 мм

11. Снимите коленчатый вал с блока
цилиндров и удалите деформированный пластиковый стержень Plastigauge
с шеек коленчатого вала и вкладышей коренных подшипников.

12. Нанесите тонкий слой моторного
масла на вкладыши коренных подшипников в блоке цилиндров и установите
коленчатый вал на вкладыши.

13. Нанесите тонкий слой моторного
масла на коренные шейки коленчатого вала и вкладыши в крышках коренных
подшипников.

14. В соответствии с маркировкой
установите крышки коренных подшипников коленчатого вала.

15. В определенной последовательности затяните
болты крепления крышек коренных подшипников коленчатого вала.

Момент затяжки: 54–59 Н•м

16. Проверните коленчатый вал и
проверьте, что он вращается легко и плавно.

17. Установите измерительный наконечник
индикатора часового типа на передний торец коленчатого вала.

18. Переместите коленчатый вал вдоль
оси до упора и установите шкалу индикатора часового типа на ноль.

19. Переместите коленчатый вал вдоль оси
в другую сторону до упора и прочтите значения осевого люфта на шкале
индикатора.

Осевой люфт коленчатого вала: 0,080–0,282 мм

20. Если осевой люфт превышает
допустимые значения, необходимо заменить упорные полукольца коленчатого
вала.

Толщина упорных полуколец

Упорное полукольцо	Толщина, мм
Номинальное	2,500–2,550
Номинальное (+0,25)	2,625–2,675
Номинальное (+0,50)	2,750–2,800
Номинальное (+0,75)	2,875–2,925

21. Вручную установите уплотнительное
кольцо в заднюю крышку блока цилиндров. Специальным приспособлением
вдавите уплотнительное кольцо в заднюю крышку так, чтобы торец кольца
находился на одном уровне с крышкой.

22. Установите заднюю крышку и закрепите
болтами.

23. Установите поршни с шатунами.

24. Установите маховик, переднюю
крышку, головку блока цилиндров, масляный поддон и зубчатый ремень.

Причины установки

Тут ребята все индивидуально, как я уже писал во многих статьях если соблюдать регламенты по прохождению технического обслуживания, ставить оригинальные или качественные запчасти, то ваш «железный конь» вас не подведет — агрегаты будут работать в штатных режимах.

Однако всегда хочется сэкономить или же «протюнить» свой автомобиль, но тут возникает некоторые вопросы. А именно:

1) Если экономим в частности на системе ГРМ (ремень и прочие ролики) устанавливая некачественные детали – то интервал замены их намного падает. Например, стандартно на наших ВАЗ меняют ГРМ примерно через 30 — 50 000 км, если установили дешевые «неоригиналы» может проехать около 5000 – 10000 км, а может и меньше.

2) Также некоторые «народные тюнеры», которые стараются выжать из наших ПРИОР больше мощности не редко устанавливают воздушные компрессоры на моторы. Но большая часть деталей не рассчитаны на такие обороты (7000 — 9000), как не рассчитана и система газораспределительного механизма. Как вы догадались – связующее звено ремень просто рвет.

И что же делать? Ведь хочется экономить и гонять? Выход есть (блин прям как в рекламе) – «безвтыковые поршни»!

Установка

Подготовленные группы установить на место также через верх цилиндра. Внимательно проверить и поставить на свои места шатунные вкладыши. Установить нижние элементы – крышки, и закрепить болтами.

Это связано с тем, что от момента затяжки зависит очень многое: и свобода вращения коленчатого вала, и одновременно плотность прилегания вкладышей к шейке этого вала. При слабом будет вытекание масла без должного смазывания, а при сильном – подклинивание и, опять же, недостаточная смазка. Исходя из этих соображений, эта величина должна быть ровно 43,32-53,51H*м или ещё 4,42-5,46 кгс*м. Только так и никак иначе. После этого можно производить полную сборку в обратном порядке.

Звонкий стук в любых условиях

Если вы слышите отчетливые звуки в верхней части мотора при любых нагрузках, при этом даже на холостых оборотах, то проблемой являются клапана. Тональность звука может меняться в зависимости от работы двигателя. Причиной этого является естественный износ клапанов. В некоторых случаях достаточно только выполнить качественную регулировку. Если износ слишком большой, без замены не обойтись.

На определенных моторах к стуку приводит контакт клапанов с поршнем. Это происходит из-за того, что ремень ГРМ сбился на один или несколько делений. Рекомендуем проверить его натяжку и правильность расположения. Делается это по специальным меткам. Будьте осторожны, так как в итоге эта проблема может привести к полному разрушению клапанов или повреждениям в цилиндре.

Кривошипно-шатунный механизм

Этот основной узел двигателя, состоит в основном из следующих групп:

Каждая деталь группы имеет ещё по несколько дополнительных элементов. Как, например, каждый поршень несёт комплект уплотнительных колец, соединительный палец и фиксирующие скобы для пальца. Коленчатый вал имеет подшипники, сальники. Наиболее интересна структура шатунов.

Принцип работы механизма

Двигатели ВАЗ, как и остальных автомобилей, основаны на взрывообразном сгорании топлива. Поршень создаёт определённое сжатие воздушно-бензиновой смеси, искра от искрообразователя поджигает её, толкая поршень вниз, а кривошипно-шатунный механизм (КШМ) преобразует поступательное движение во вращательное. Это происходит за счёт особой формы коленчатого вала. Точки крепления шатунов расположены так, что в то время, когда толкающие поршни шатуны поднимаются, толкаемые поршнем – опускаются. И такой процесс идёт посменно.

Комплектация шатунов «Приоры»

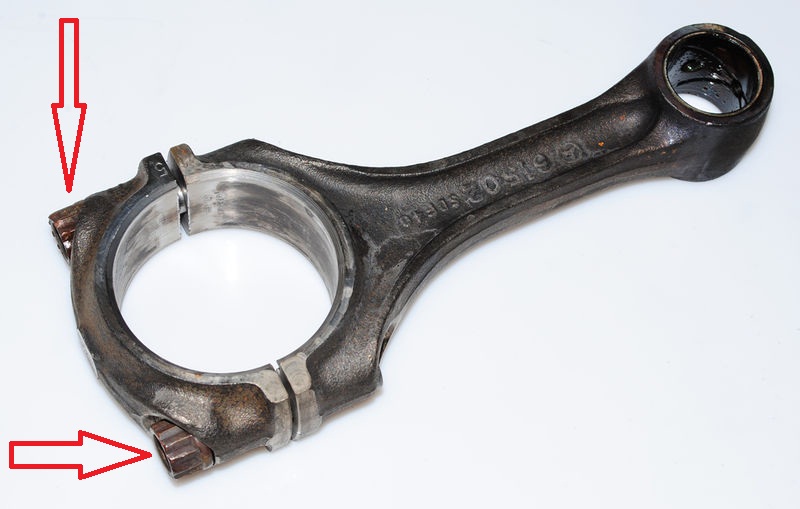

Эти детали являются разборными. Основная часть выполнена из высококачественного метала. Только в верхнем кольце, куда входит фиксирующий палец поршня, устанавливается вкладыш из другого металла. В общем, состоит шатун из таких деталей:

• шатуна;
• крышки вкладыша;
• стяжных болтов 2 шт.;
• специальных шайб;
• вкладыша шатуна.

Это связано с тем, что на вкладышах, имеются специальные канавки для прохождения моторного масла. Из-за высокой скорости вращения этот узел требует равномерной и обильной смазки. Малейшее несовпадение этих выемок с маслопроводными отверстиями коленчатого вала, приведёт к нарушению поступления смазки и, как следствие, заклиниванию двигателя.
