Если погнуло клапана будет ли двигатель крутить

Гнёт ли клапана на Ладе Гранте 8 клапанной: 11186 (82 л.с) и 21116 (87 л.с.), + видео?

Варианты 8-ми клапанных двигателей хорошо знакомы владельцам Лада Гранта ещё по-прежним моделям АвтоВаза. Данные двигатели имеют индексы 11183 и (11186, 21116), мощность их 82 и 87 лошадиных сил соответственно.

Основная статья: Какие двигатели устанавливают на автомобили Лада Гранта.

Отечественный потребитель очень боится обрыва ремня ГРМ. Поэтому данный вопрос играет не последнюю роль при выборе модификации автомобиля.

В случае такой ситуации может произойти загибание клапанов, что в народе породило высказывание «кулак дружбы«. Есть даже слэнг, который обозначает моторы, гнущие клапана как «втыковые», а моторы, которые лишены этого недостатка — «безвтыковые».

Чтобы обрыва ремня не произошло, необходимо менять ремень вовремя (подробнее о том, когда необходимо менять ремень ГРМ по рекомендации завода и по опыту Грантоводов читайте здесь).

Модификация 11183 (комплектация «Стандарт», 82 л.с.)

Двигатель 11183 (под капотом Лада Калина)

Самые первые модификации автомобиля Гранты шли с необлегченной шатунно-поршневой группой, на таких двигателях клапана не гнёт, тут всё зависит от оборотов в момент обрыва ремня. Данные двигатели устанавливались на автомобили в комплектации «Стандарт» и имели обозначение 11183. Преимущество данного мотора в его тяговитости, на низах он едет словно дизель!

По сути дела это полная копия двигателя ВАЗ-2108, только с увеличенным объёмом, а владельцы девяток во всю хвалились историями о том, как порвался ремень ГРМ и ничего с двигателем не случилось.

Двигатель 11186 (87 л.с.) — клапана гнёт!

Двигатель 11186 (под капотом)

11186 двигатель специально для CarFrance.ru от Грантовода Игоря

При обрыве ремня ГРМ на двигателе 11186 автомобиля Лады Гранты — клапана гнёт, уже было много случаев, которые подтвердили эту гипотезу. Самый удачный вариант развития событий при обрыве ГРМ на этом двигателе — это загиб впускных клапанов.

Двигатель 11186 (снятый с авто)

Двигатель 21116 (87 л.с.) — клапана гнёт!

21116 двигатель гнёт клапана

Данный двигатель устанавливается на автомобиле Лада Гранта в комплектации «Норма». И он тоже гнёт клапана, к сожалению.

Основная статья: Двигатель 21116: отзывы, ресурс до капитального ремонта — подробный обзор двигателя от Грантоводов!

Двигатель 21116 (87 л.с.) — один из самых распространённых на автомобиле Лада Гранта

Для того, чтобы увеличить мощность, конструкторам АвтоВаза пришлось установить облегченно-поршневую группу в 114 мотор. Это привело к тому, что место под выемки в поршнях теперь отсутствует полностью, а это означает в 100% поршня погнёт. Так как поршень стал тоньше, то с большой долей вероятности поршень после «встречи с клапанами» тоже придёт в негодность и рассыпется на части.

Отличия у 21116 и 11186 только в том, что первый устанавливается импортная шатунно-поршневая группа, а на второй — отечественная.

Ремонт (стоимость, гарантия)

Ремонт в самой простой ситуации начнётся с отметки в 15 тысяч рублей, зависит от региона и квалификации мастера. Что самое печальное, что данные ситуации возникают и на небольшом пробеге, около 15 000 км. Но в данном случае, Вы еще можете обратиться по гарантии к своему официальному дилеру. Данный вид работ является гарантийным.

Поскольку при обрыве ремня ГРМ рвёт клапана и на 16-ти клапанниках, то на нашем сайте развернулась бурная дискуссия о том, какой же всё-таки двигатель лучше: 8 или 16 клапанов.

Как проверить состояние ремня ГРМ?

Для визуальной проверки ремня ГРМ необходимо снять крышку привода ГРМ. Сделать это не сложно, на 8-ми клапанниках места под капотом очень много. Снимаете крышку и начинаете визуальный осмотр ремня. Он должен быть как новый, без трещин и порепин, без грязи и налёта, сухой.

Если состояние ремня вызывает опаску, то его необходимо заменить, подробнее в статье: замена ремня ГРМ на 8-ми клапанной Гранте.

Как проверить состояние помпы и натяжного ролика?

Для проверки состояния помпы необходимо снять нижнюю половину крышки привода ГРМ. Далее ослабьте натяжение ремня путём ослабления натяжного ролика. Проверьте работоспособность помпы, покрутите её и посмотрите, есть ли люфт. Если люфт есть, то не тяните, и меняйте помпу, так как она может заклинить в ближайшее время.

Аналогичным образом на люфт проверяется и натяжной ролик.

Также Вас должны насторожить посторонние шумы при работе двигателя. Признаком скорой поломки помпы и роликов является звук «шуршания» этих элементов.

Случались случаи обрыва ремня ГРМ и загиба клапанов в результате заклинившей помпы и на пробеге не более 20 000 км.

carfrance.ru

Стоимость ремонта

Конкретно в каждой ситуации, в зависимости от состояния двигателя, после его остановки ввиду обрыва привода ГРМ автомеханики насчитают стоимость ремонта строго индивидуально.

Учитывая обычный пример по обрыву ремня в двигателе K7J, средняя стоимость ремонта (с материалами) выйдет приблизительно в 10-15 тысяч рублей.

Довольно актуальный вопрос, на каких двигателях ВАЗ не гнет клапана, заинтересует, наверное, каждого владельца машины от легендарного отечественного производителя – старой или новой – без особой разницы. Боязнь обрыва ремня у некоторых водителей даже превращается в своего рода паранойю: начинают возить с собой запасной ремень, при каждом удобном случае изучать состояние работающего, советоваться со всеми друзьями и знакомыми, имеющими хоть какое-либо отношение к автоделу. Но всегда ли подобные действия могут привести к запланированному результату?

На каких двигателях ВАЗ не гнет клапана, нужно знать точно, и эти данные укрепят вас в понимании: придется ли ремонтировать кроме замены ремня при его обрыве, еще и движок? Ведь данная процедура может отнять много сил и, главное, средств.

Двигатели ВАЗ с 2101 до 2106

Зачастую в старых автомобилях компания ВАЗ использовала максимально простые технологии. Разработки 70-х годов прошлого столетия служили фактически до недавнего времени, ведь последнюю версию 2106 сняли с производства буквально несколько лет назад. Очень интересно, что на всем диапазоне данных автомобилей стояли двигатели, которые получили немало важных преимуществ в эксплуатации:

• силовые агрегаты имели зачастую 8 клапанов, а также мест для их складывания в случае проблем;
• ремень или цепь ГРМ были вполне качественными, ходили 50-60 тысяч километров (или более 200 в случае цепи);
• двигатели работали в любых погодных условиях без проблем, получили много положительных откликов экспертов;
• некоторые экспортные автомобили стали популярными в весьма цивилизованных странах мира.

На момент разработки каждого из автомобилей ВАЗ в диапазоне 2101 — 2106 транспорт был просто удивительно хорош. Даже сегодня, после 40 лет от выпуска некоторых моделей, можно найти на вторичном рынке авто с такими двигателями, у которых никогда не загнет клапана, да и другие проблемы силовому агрегату не страшны. Вот такие особенности у старых разработок ВАЗ.

ВАЗ 2110 — «Десятое» семейство и новые проблемы

«Десятки» в модельной линейке ВАЗ появились достаточно давно, популярность же они обрели в 1998 году. Уже через десять лет их сняли с производства, уступив новинками отечественной разработки. Сегодня «Десятка» считается вполне адекватным транспортом с определенными проблемами в сборке. На этих моделях двигатели ставились разные и обладали они различными характеристиками:

• 1.5-литровый 8-клапанный простой силовой агрегат не гнул клапана, но показывал всего 72 лошадки мощности;
• модифицированный 1.5-литровый двигатель с 16 клапанами стал эти самые клапана активно загибать;
• более современный 1.6-литровый силовой агрегат в 8-клапанном исполнении клапана должен бы щадить, но этого не делал;
• также не дождетесь вы дешевого ремонта после обрыва ремня ГРМ на самом мощном 1.6-литровом 16-клапанном двигателе ВАЗ 2110.

Все семейство «Десятых» моделей было вполне качественным и надежным, но чем дальше завод пытался угнаться за мощностью, современностью и актуальностью, тем больше неприятностей машина получала. Наиболее выносливым и качественным был двигатель 1.5 с 8 клапанами и 72 лошадками, а вот последние модели с мощными 16-клапанными агрегатами получили только проблемы, судя по отзывам владельцев автомобилей.

Тюнинг и его влияние на «втыковость»

ВАЗ – отличный вариант для , чем и пользуются многие владельцы. Одним из основных видов является повышение его мощности, и делается это тем же путем, который используют конструкторы – обеспечением лучшей наполняемости цилиндров топливовоздушной смесью. Для этого достаточно лишь установить вместо штатного распредвала тюнинговый – с большей высотой кулачков.

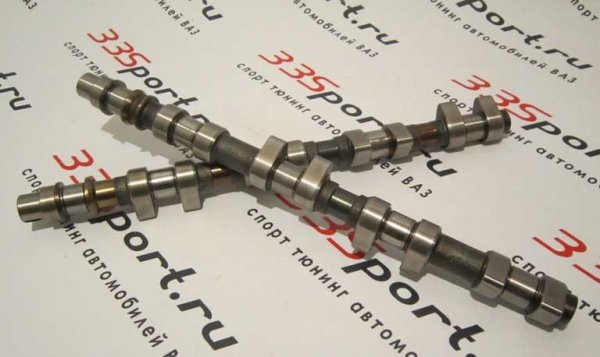

Но повышение мощности при помощи тюнингового вала имеет и негативную сторону – клапаны выходят из седел на большее расстояние, а значит, повышается вероятность столкновения их с поршнями при обрыве привода ГРМ. Поэтому такой тюнинг даже «безрисковый» мотор делает «втыковым».

Чтобы не сделать двигатель «рисковым», при тюнинге лучше не вносить коррективы в конструкцию ГРМ, но уж если решено сделать модернизацию, то следует быть готовым постоянному контролю состояния привода.

Напоследок отметим, что если двигатель – «втыковый», то это не значит, что он очень проблемный. При своевременном обслуживании привода ГРМ вероятность образования такой поломки, как изгиб клапанов, очень низка и она может не возникнуть на протяжении всего периода эксплуатации автомобиля.

5
/
5
( 2
голосов
)

Как то я писал про двигатели «ПРИОРЫ», меня спрашивали – «», почитайте очень познавательно. В этой статье я пообещал рассказать о самом принципе, почему на одних двигателях такое происходит, а на других нет. В общем о самом процессе поломки, сегодня я постараюсь разложить все по полочкам, именно для вас «новички». Не буду тянуть поехали …

Итак, клапана — это часть г
азораспр
еделительного м
еханизма автомобиля (ГРМ). Нужно отметить, что часть достаточно важная, без них не было бы выпуска отработанных газов, а также не создавалась бы компрессия в цилиндрах при впрыске и воспламенении топлива. В современных двигателях их разное количество от 8 до 32. Но в большинстве используются варианты с , они самые распространенные из всех.

Перечень моторов, на которых гнет клапана

Чтобы узнать, гнёт ли клапана на Калине 1.6 8 кл., требуется внимательно ознакомиться со следующим списком: 16-кл. мотор, объем которого составляет 1,5 литра. Несмотря на то, что в данный момент такие моторы не устанавливаются, в одном из семейств ВАЗа их было достаточно; Мотор 21126. Сейчас его установка осуществляется и на Гранту, и на Приору, и даже на Калину. Выше было сказано, что поршни при обрыве ремня могут отрицательно сказываться на работе машины. Стоит дополнить, что если вся поршневая окажется разбитой, то ремонт может выйти в круглую сумму; Гнет ли клапана на Калине 1.6 8 клапанов? Да, мотор модели 21116, установка которого осуществляется на Ладу Гранту и на Ладу Приору способен принести большое количество неприятностей в случае, если поршни расположены неправильно. Подобная ситуация может произойти из-за облегченных поршней, вследствие чего площади под выемки осталось мало; Двигатель объемом 1,4л, 16 кл. Подобный двигатель раньше устанавливался на Калину. Он отличается экономичностью, но все равно небезопасен; Двигатель 21127 гнет ли клапана? Да, он причисляется к так называемым «опасным» двигателям.Теперь вы знаете, на каких двигателях гнет клапана при обрыве ремня ГРМ ВАЗ.

Последствия

На многих двигателях последствия обрыва ремня ГРМ не ограничиваются загнутыми клапанами. Если неприятность случается при движении на большой скорости и высоких оборотах, сила удара может быть достаточной для повреждения поршней, нарушения геометрии втулок клапанов. Оценить последствия в полной мере можно только после снятия ГБЦ.

Если ремень оборвался на холостых и точно неизвестно, загибает ли на двигателе клапана, следует установить новый ремень, замерить компрессию в двигателе. Показатели каждого из цилиндров не должны отличаться более чем на 1,5-2 Атм. Чтобы еще больше не навредить мотору, воспользуйтесь эндоскопом с поворотной камерой. Оценить степень деформации ножки клапана не получится, но увидеть отметки на поршнях от удара вы сможете.

Если после установки нового ремня двигатель запустился, но работает неустойчиво (троит), клапана все-таки загнуло и следует готовиться к серьезному ремонту.

Помимо нового комплекта ГРМ (ремень, ролики) необходимо будет заменить прокладки впускного/выпускного коллектора и прочие уплотнения, которые будут непригодны для повторной установки. В ходе ремонта следует проверить водяную помпу, состояние сальников клапанов и поршневой группы.

Причины изгиба клапанов

Изгиб клапанов происходит в результате порыва ремня ГРМ или растяжения цепи. Причины носят следующий характер:

• 1. Ремень ГРМ выработал свой строк службы. Если он не менялся в течение пробега автомобиля 120 тыс. км, то его качество уже не будет соответствовать нормам. Рекомендуется после 50 тыс. км проводить необходимый осмотр элемента.
• 2. Установка некачественного ремня ГРМ. Если он был изготовлен организацией, не имеющей лицензию, то риск его порыва существует уже после 7 тыс. км пробега автомобиля.
• 3. Заклинивание помпы, которая входит в систему газораспределения. В случае ее остановки происходит трение металла о ремень. В результате чего он рвется.
• 4. Поломка распределительного вала. Может произойти только в том случае, когда автомобиль прошел более 150 тыс. км. В результате износа деталь заклинивает, и ремень рвется.
• 5. Износ роликов, по которым движется ремень. Со временем на них формируется выработка, что приводит к остановке деталей. Как следствие рвется ГРМ.
• 6. Растягивание цепи. Это возможно из-за применения некачественного металла или естественного износа. В результате происходит проскальзывание зубьев, что приводит к поломке клапанов.

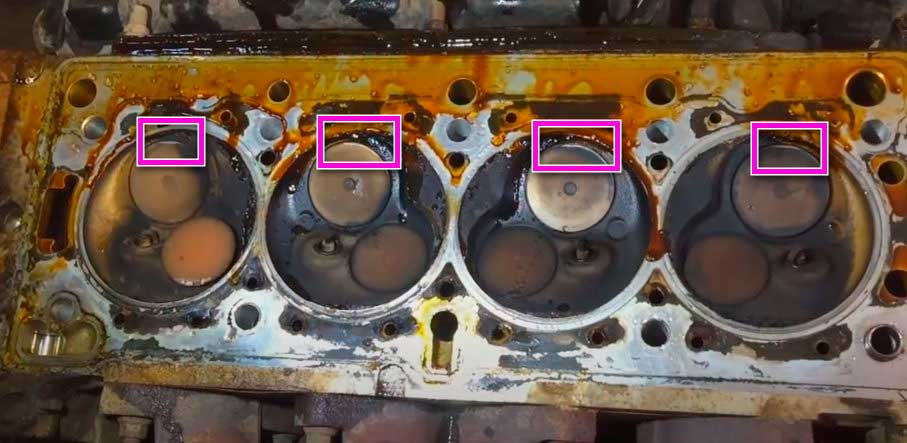

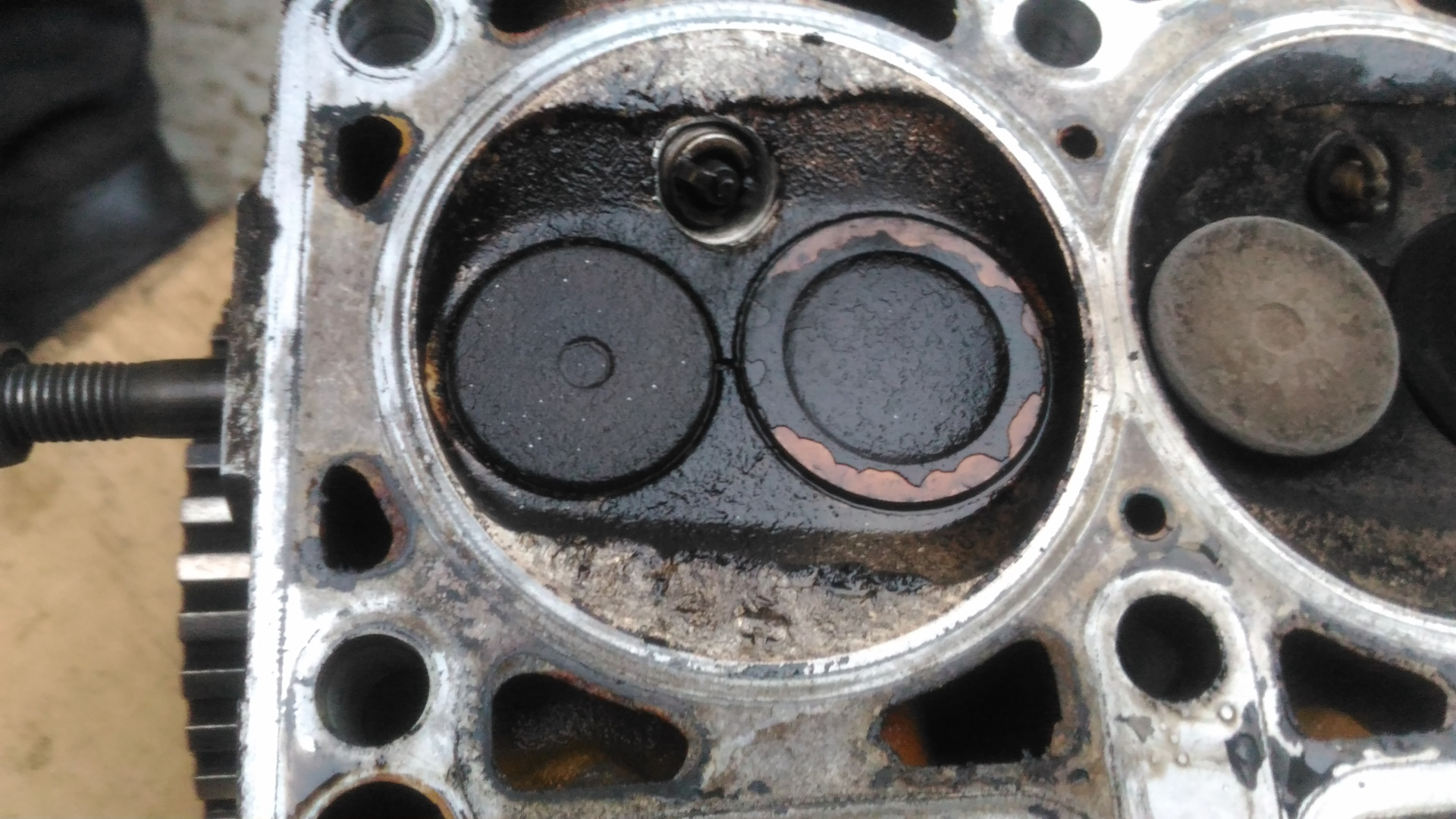

Как узнать загнуло клапана или нет

Если после разрыва ремня ГРМ существует предположение на изгиб клапанов или их поломку, то проверяется это следующим образом:

• 1. Проводится новая установка ремня.
• 2. Начинается медленное проворачивание коленчатого вала. В этот момент существующая неисправность проявляет себя. В случае свободного вращения — двигатель в порядке. При погнутых клапанах движение будет затруднено.

В этой проверке бывают исключения, поэтому на последнем этапе необходима подстраховка. Иногда и при согнутых клапанах двигатель проворачивается свободно. Дополнительно проверяется наличие компрессии. Ее отсутствие указывает на наличие проблемы.

В данной статье описаны принципы работы газораспределительной системы, причины по которым гнёт клапана, последствия обрыва ремня Грм для двигателя, а также описано на каких моторах гнёт или не гнёт клапана при обрыве ремня.

Способы решения проблемы

Поскольку столкновение поршней с клапанами несет достаточно серьезные негативные последствия, то многих автолюбителей интересует, можно ли повлиять на эту ситуацию.

Существует несколько методов, которые позволяют сделать из мотора, гнущего клапаны, в «безвтыковый».

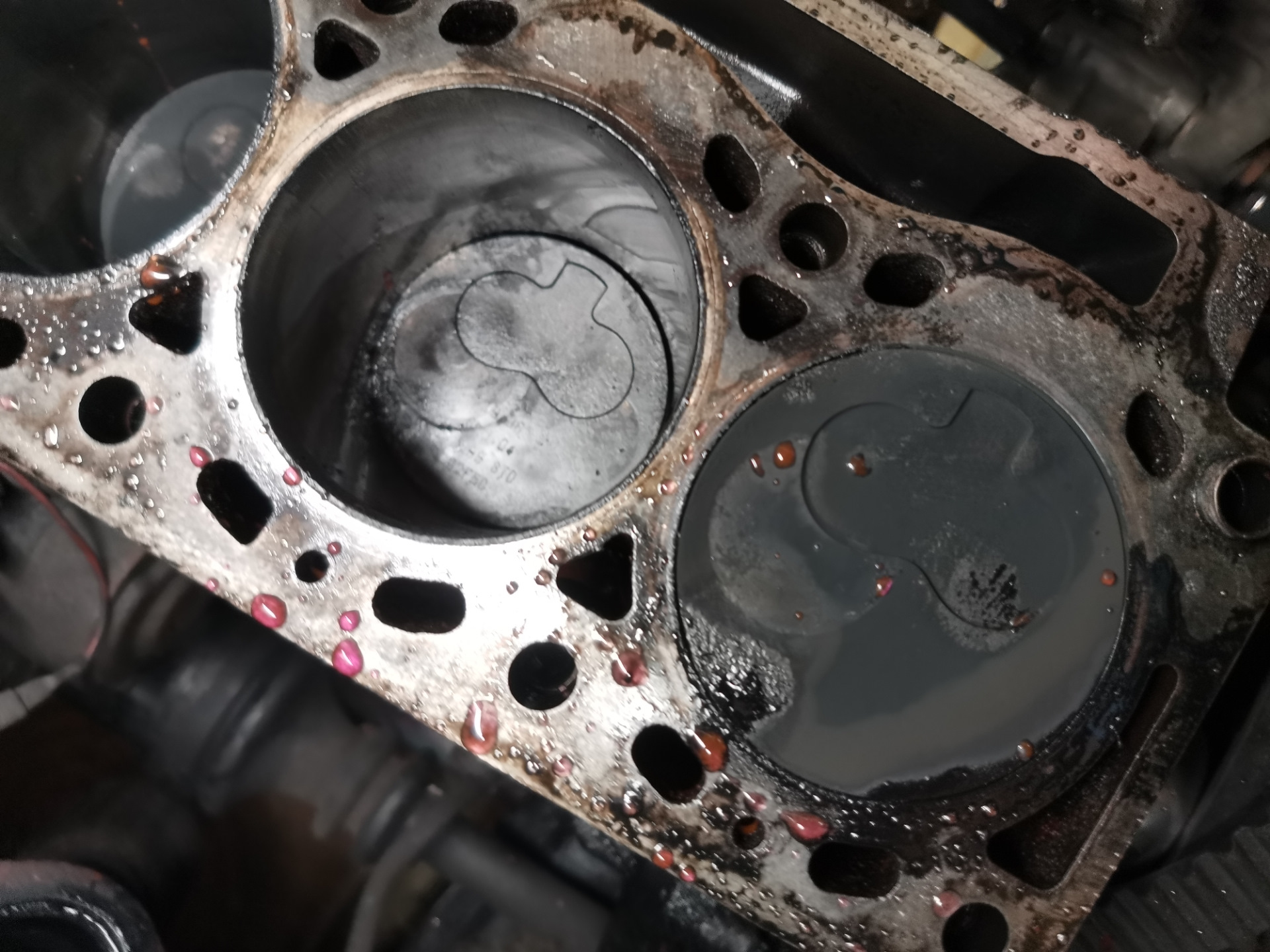

Самый простой из них – установка поршней с проточками. Кстати, на некоторых моторах ВАЗ именно так и решается проблема с «втыковостью».

На днище таких поршней имеются специальные углубления под тарелки клапанов. За счет этого последние в открытом положении не соприкасаются с поршнями, установленными в ВМТ.

Но таким способом можно модернизировать не все моторы, по той причине, что не всегда удается найти поршни с проточками заводского изготовления на замену «родных».

Второй метод – самостоятельное изготовление проточек на поршне. Этот способ подойдет для тех, кто не нашел «невтыковые» поршни на замену. Но у этого метода есть существенный недостаток – очень сложно изготовить одинаковые углубления на всех поршнях. В результате может образоваться дисбаланс поршней по весу, что скажется на ресурсе КШМ. Также разные по размеру проточки могут стать причиной , и устранить эту проблему не удастся.

Третий метод – увеличение высоты камеры сгорания. Делается это путем установки 2-3 прокладок под головку блока. У этого способа негативная сторона — увеличение объема камеры сгорания, что влечет за собой падение , и как следствие – снижение мощности и увеличение расхода топлива.

Как понять что клапана погнуло

В случае обрыва ремня остаётся небольшой шанс на отсутствие повреждений двигателя. Перед снятием головки блока цилиндров необходимо измерить компрессию в цилиндрах в случае, если коленчатый вал можно провернуть. В случае, если клапана повреждены будет наблюдаться отсутствие компрессии. Всегда необходимо отключить аккумулятор при проведении ремонтных работ на двигателе. Для облегчения вращения коленчатого вала надо снять свечи зажигания для бензинового двигателя или накаливания для дизельного двигателя.

Коленчатый вал можно прокручивать только в нормальном положении (обычно по часовой стрелке).

Определяем, какой двигатель рисковый

Большое количество силовых агрегатов ВАЗ и вероятность попадания на экспериментальную модель затрудняет определение, является ли двигатель на том или ином авто «втыковым». При этом даже штудирование тех. документации не всегда дает достоверный ответ.

Определить, гнет ли клапана на двигателе, позволяет только его физическая проверка. Операция эта не совсем простая, особенно это касается 16-клапанных агрегатов, но она позволяет точно установить подверженность их к изгибу клапанов.

Данный метод подойдёт для проверки автомобилей и от других производителей.

Алгоритм работ проверки очень прост:

• Снимаем с двигателя ремень ГРМ;
• Устанавливаем поршень первого цилиндра в ВМТ;
• Проворачиваем распределительный вал (16-клапанной версии — два) на два оборота;
• Выставляем ВМТ на втором цилиндре и снова делаем два оборота.

Если при проверке распредвалы вращались, не стопорясь – двигатель клапаны не гнет.

Этот метод проверки хоть и трудоемкий – надо разбирать привод ГРМ, затем снова собирать, выставлять по меткам, но он дает точный ответ.

Комплектации автомобиля

В салоне автомобиля

Семейство «Лада Калина» было создано на платформе ВАЗ 2108. От прародителя новой модели досталась значительно переработанная ходовая часть, а также схема расположения силового агрегата и трансмиссии. В экстерьере полностью исчезли угловатые формы, в целом его можно было назвать современным и располагающим. Из салона удалили все жесткие пластиковые детали. Панели стали мягкими и теплыми, особенно это было заметно в машинах 2010-2013 годов выпуска. В целом описание всех изменений, которые претерпела материнская платформа, может занять несколько страниц, поэтому отметим главное: автомобиль стал удобнее и безопаснее Лады Самары в разы.

С самого начала производства универсал предлагался в 2 комплектациях:

Первая комплектация имела следующий набор бесплатных опций.

1. Регулируемая рулевая колонка.
2. Центральный замок.
3. Электростеклоподъемники передних дверей.
4. Бортовой компьютер.
5. 14-дюймовые диски.
6. Электроусилитель рулевого управления (только в пакете 11173-140-40).

Люксовая версия, кроме всего вышеописанного, дополнительно оснащалась кондиционером и антиблокировочной системой торможения (ABS).

Презентация автомобиля на заводе

Стоимость топовой версии без ABS в 2013 году составляла 360 000 рублей. За дополнительную плату можно было установить передние подушки безопасности, противотуманки и подогрев передних сидений. Цена такого пакета опций составляла от 25 000 рублей.

С 2007 года на Ладу Калину устанавливались 2 бензиновых атмосферных двигателя:

• ВАЗ 21114 — 1,6-литровый, 8-клапанный, 81-сильный;
• ВАЗ 11194 — 1,4-литровый, 16-клапанный, 89-сильный.

Причина, по которой гнет клапана

Хочется отметить, что это может быть как на 8 так и на 16 клапанном двигателе. Причина проста – это обрыв ремня или цепи ГРМ. Справедливости ради, стоит отметить — что «цепь» очень редко рвется, в основном она вытягивается и «зацепные» звездочки начинают перескакивать, что также может быть причиной.

Когда происходит обрыв — распределительный вал резко останавливается, а вот коленчатый вал все продолжает толкать поршни. Таким образом — клапана опускаются «топятся» в камеру сгорания, поршень также идет вверх – чего при нормальной работе быть не должно. Они встречаются в «верхней точке» и поршень, обладая высокой энергией, просто гнет или ломает клапана. Как видите все достаточно банально.

Такая поломка очень дорогостоящая — нужно «половинить» мотор и вытаскивать загнутые элементы, иногда страдает даже сама головка блока (но редко), так что ее тоже нужно будет менять. Можно встретить и повреждение поршней (клапан его пробивает), а тут все еще серьезнее, нужно будет снимать распредвал и поршни с «шатунами».

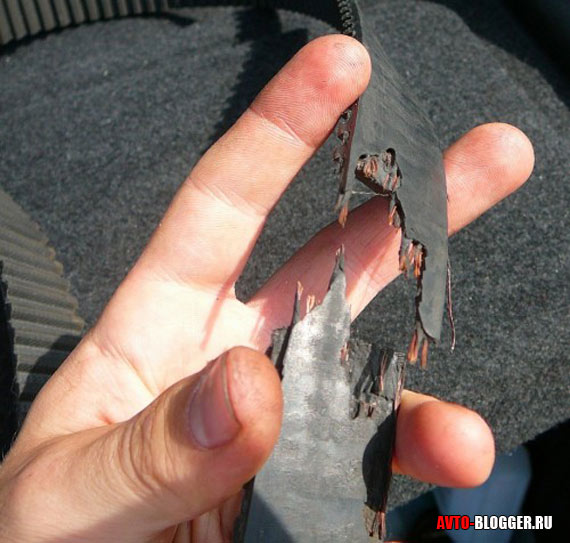

Причины обрыва ГРМ

• значительный износ ремня из-за механического воздействия шестерен валов или попадания масла из сальников;
• установка низкокачественного ремня;
• клин коленчатого вала;
• заклинивание помпы (наиболее часто встречающаяся причина неисправности);
• клин одного или нескольких распределительных валов;
• ослабление натягивающего ролика;
• заклинивание роликов.

*Две последние причины приводят к ослаблению или перетяжке ремня.

Следует отметить уменьшение живучести современных двигателей при значительном увеличении их мощности. Одна из причин заключается в малом расстоянии между клапанами и поршнем. Приоткрытый клапан в момент прихода поршня неизбежно загибается. Это связано с конструктивными особенностями ― для создания большей компрессии и сжатия проточка под клапан нужной глубины не предусмотрена.

Двигатели ВАЗ с 2101 до 2106

Зачастую в старых автомобилях компания ВАЗ использовала максимально простые технологии. Разработки 70-х годов прошлого столетия служили фактически до недавнего времени, ведь последнюю версию 2106 сняли с производства буквально несколько лет назад. Очень интересно, что на всем диапазоне данных автомобилей стояли двигатели, которые получили немало важных преимуществ в эксплуатации:

• силовые агрегаты имели зачастую 8 клапанов, а также мест для их складывания в случае проблем;
• ремень или цепь ГРМ были вполне качественными, ходили 50-60 тысяч километров (или более 200 в случае цепи);
• двигатели работали в любых погодных условиях без проблем, получили много положительных откликов экспертов;
• некоторые экспортные автомобили стали популярными в весьма цивилизованных странах мира.

На момент разработки каждого из автомобилей ВАЗ в диапазоне 2101 — 2106 транспорт был просто удивительно хорош. Даже сегодня, после 40 лет от выпуска некоторых моделей, можно найти на вторичном рынке авто с такими двигателями, у которых никогда не загнет клапана, да и другие проблемы силовому агрегату не страшны. Вот такие особенности у старых разработок ВАЗ.

Загнуло клапана на двигателе: почему и что с этим делать

Зачастую в разговорах автолюбителей мелькают фразы: “попал на ремонт, оборвало ремень, загнуло клапана”. Разумеется, речь в таких случаях идёт о ремне ГРМ. Для того, чтобы понять причины “катастрофы”, рассмотрим в общих чертах взаимодействие шатунно-поршневой группы и механизма газораспределения.

Взаимодействие это строго согласовано, иначе не обеспечить нормальную работу двигателя.

Принцип работы клапанно-поршневой системы

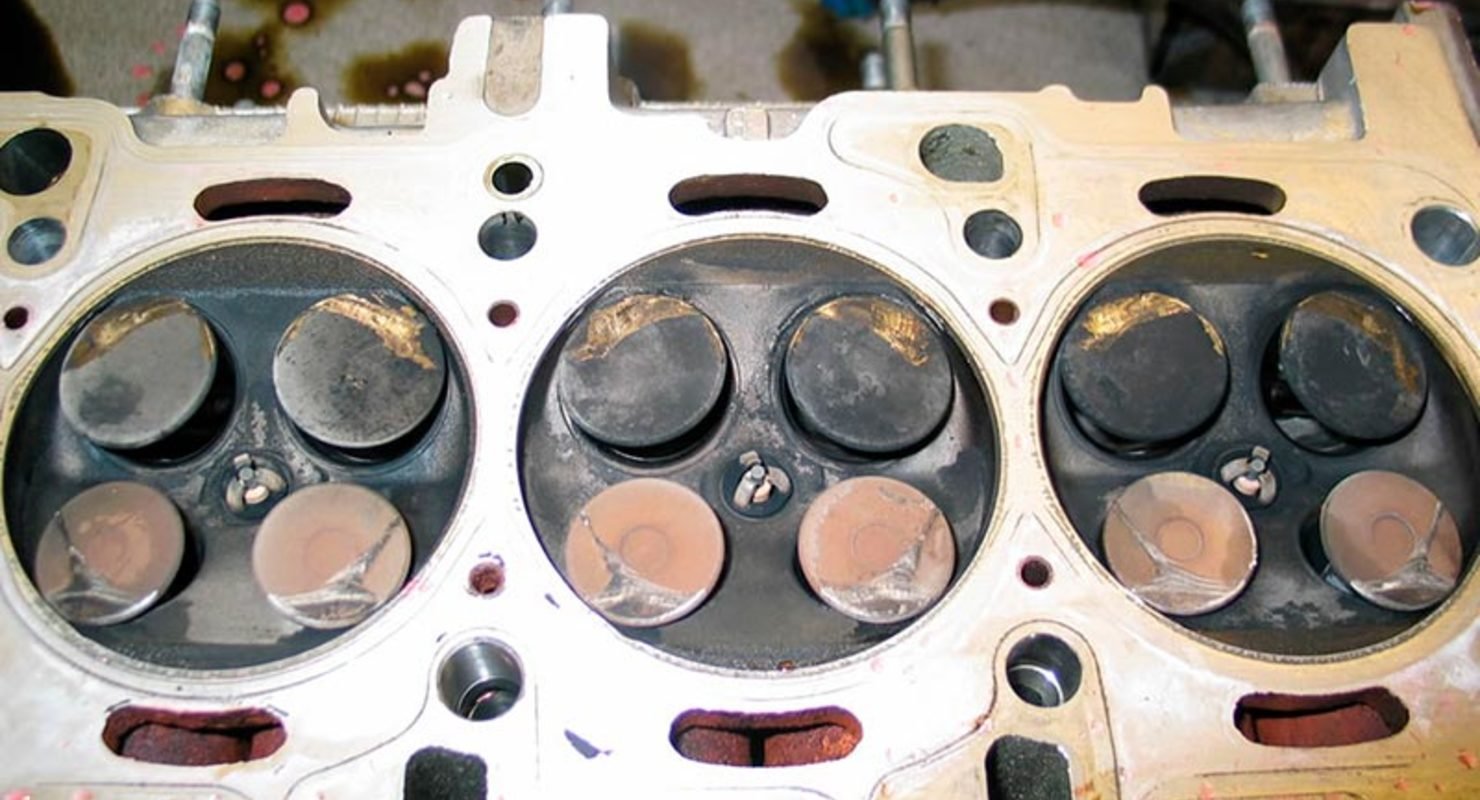

Клапана загибает в случае столкновения клапана с поршнем

В очень редких случаях заводом-изготовителем предусмотрены углубления в днище поршня, позволяющие избежать столкновения. Из сказанного, надеюсь, понятно, почему гнёт клапана при обрыве ремня ГРМ: распредвал прекращает вращение, часть клапанов остаётся в открытом положении, являясь “удобной мишенью” для движущихся по инерции поршней.

Слаженность работы ГРМ с кривошипно-шатунным механизмом обеспечивается точной установкой шестерен или звёздочек. Для этого на них и на определённых точках двигателя делаются установочные метки.

По виду передачи крутящего момента привод газораспределительного механизма может быть:

Рассмотрим распространённые их неисправности, которые могут привести к загибанию клапанов.

Устройство привода ГРМ

Шестеренчатая передача:

Последствия обрыва ремня ГРМ

Некоторых любознательных автомобилистов интересует вопрос: можно ли загнуть клапана стартером? Ответ – легко! Просто не устанавливайте звёздочки или шестерни ” по меткам” – и ключ на старт! Если двигатель запустится, то Вы сразу научитесь распознавать симптомы загнутых клапанов. Хотя, если не сильно “промахнётесь”, то все можно исправить, собрав привод ГРМ по правилам.Если погнут всего один клапан, работа двигателя будет неровной. Даже если это V-образная “шестёрка” – услышите.

Если после восстановления привода распредвала двигатель работает ровно и развивает прежнюю мощность, то Вам повезло и завод-изготовитель предусмотрительно поставил поршни с достаточными углублениями в днищах. Но, к сожалению, не всегда это возможно. В первую очередь при проектировании мотора конструктор добивается сочетания многих, казалось бы, противоречивых, качеств своего “детища”. Допустим, таких, как экономичность и мощность.

Это может в какой-то мере служить оправданием того, что на 16-ти клапанных моторах зачастую гнёт клапана при обрыве ремня ГРМ.

Особенно остро такие проблемы стоят перед создателями дизельных двигателей, в которых сжатие и необходимое завихрение топливной смеси задают мощностные характеристики. Поэтому камера сгорания выполняется в днище поршня и имеет зачастую прихотливую форму.

На дизельных двигателях клапана гнет чаще, чем на бензиновых

Тем не менее, за этим стоит точный расчёт и моделирование вихревых потоков на компьютере. Такие камеры называются неразделёнными и делать углубления для клапанов нецелесообразно с точки зрения качественного распыления и максимально эффективного сгорания топливной смеси. Поршень же почти вплотную приближается к головке блока. Поэтому пока неизвестно достоверно, есть ли дизели, на которых “не гнёт клапана”. Хотя, возможно, человеческий гений справился и с этой бедой.

Ремонт

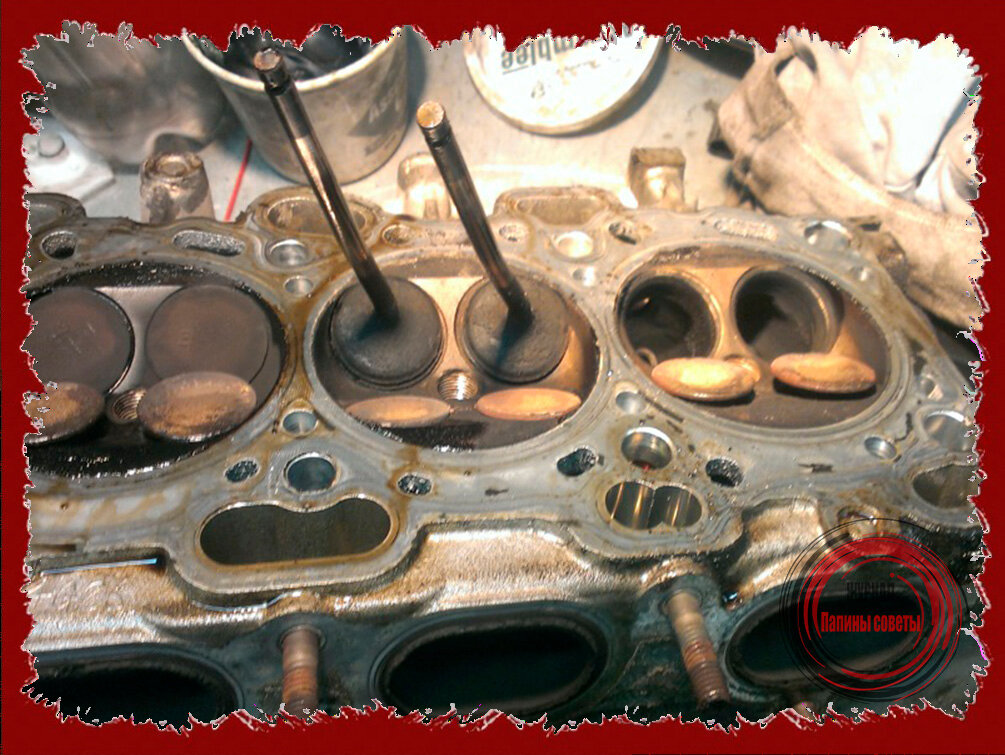

Загнутые клапана двигателя авто

Ни в коем случае не пытайтесь каким-либо образом восстанавливать погнутые клапаны!Замена, и только замена!

Если Вы выправите клапан “на глазок”, то рискуете нажить себе ещё неприятностей. Восстановленный кустарным способом клапан вряд ли будет соосен с направляющей втулкой и плотно прижмётся к седлу. А если захотите “чуть-чуть” подровнять стержень, то он будет работать как насос, выкачивая масло в камеру сгорания – никакой колпачок не удержит.Благоразумнее всего будет как можно тщательнее произвести дефектовку других деталей. Ведь ударом может повредить направляющие втулки, сёдла клапанов. Известны случаи, когда загибало шатуны. Поломка коромысел тоже не редкость.

Модели ВАЗовских двигателей, клапана которых не “боятся” обрыва ремня ГРМ :

ВАЗ 2111 1,5л; ВАЗ 21083 1,5л; ВАЗ 11183 1,6л (8ми клапанный); ВАЗ 2114 1,5л и 1,6л( оба 8ми клапанные)

Как правило, если у человека на любимом авто погнуло хотя бы один клапан, пусть даже однажды, такой человек уже начинает понимать, что даже “железки” не имеют железного терпения и постарается стать хорошим хозяином своего “коня”. Клапана нуждаются в регулярном внимании.

В заключение, нелишним будет добавить – следите за своим авто, не сомневайтесь, есть ли повод “заглянуть под капот”.

Что делать, если все же загнуло?

В таких ситуациях обязательно выполняется разборка и дефектовка. Нужно проверять основательно, потому что последствия могут быть разными. Одни отделываются «легким испугом» и меняют пару клапанов, другие перебирают весь движок. Сняв ГБЦ, будет видна полная картина. Если на поршнях нет повреждений, можно заменить только клапана и направляющие (само собой, все прокладки, сальники, маслосъемные колпачки ставить новые).

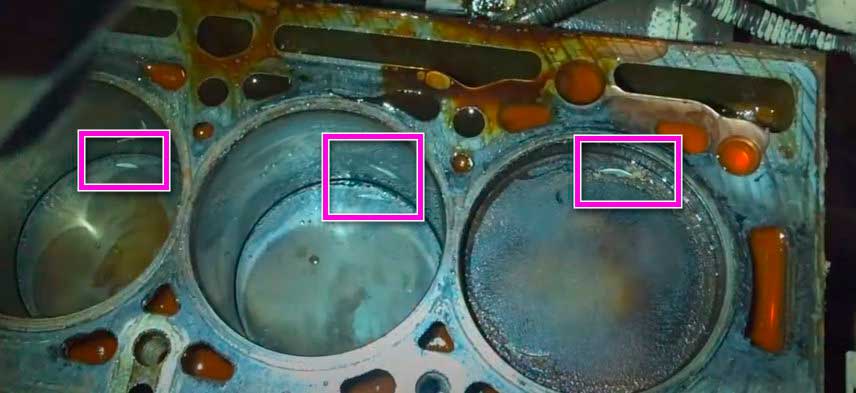

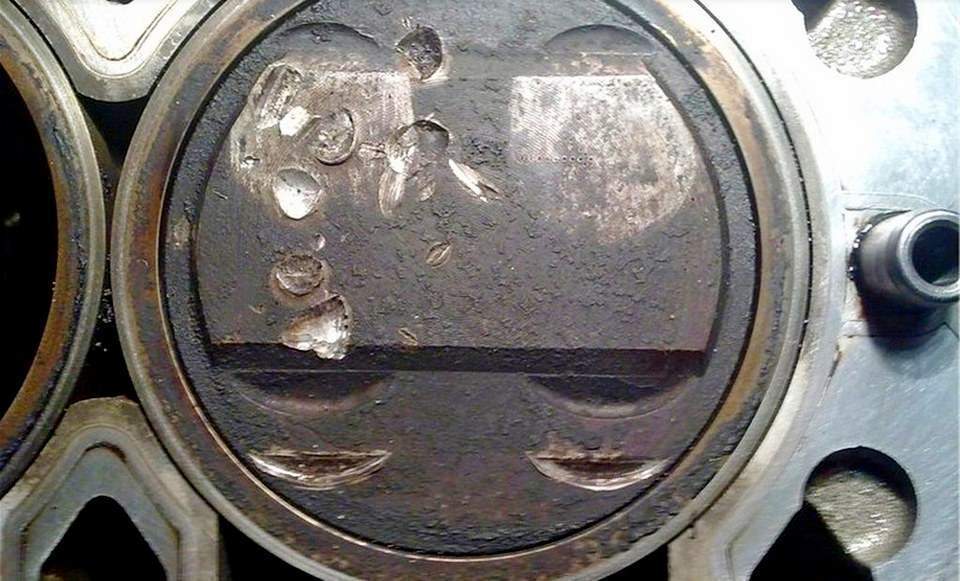

Поврежден поршень — только замена!

Если обнаружен дефект на днище поршня, нужно лезть внутрь и проверять шатун. Все поврежденные детали менять строго на новые. Никаких кустарных выравниваний клапанов! Угробите движок и потеряете еще больше денег.

Подводим итоги

Автомобили компании ВАЗ вряд ли могут претендовать на звание оптимальных и лучших решений даже в своем ценовом диапазоне. Но сегодня часто Гранта или Калина оказываются единственной возможной покупкой для российской семьи. Резкое повышение цен на другие новые автомобили отзывается необходимостью покупать именно отечественные разработки. Нужно заметить, что АвтоВАЗ проводит колоссальную работу над обновлением своей техники, но даже такой труд пока не дает желаемых результатов.

В современных линейках ВАЗ есть лишь один собственный двигатель, который не гнет клапана. Это 98-сильный агрегат на Приоре. Впрочем, здесь все устроено так, что вам может и не повезти, так что 16 клапанов придется поменять после обрыва ремня. В остальных двигателях менять клапана и прочие детали придется однозначно после обрыва ремня. Намного дешевле следить за состоянием ролика и ремней, выполняя своевременную замену всех этих деталей.

На современных двигателях ВАЗ при обрыве ремня газораспределительного механизма клапана «встречаются» с поршнем, что вызывает критические повреждения и требует дорогостоящего ремонта. В связи с этим АвтоВАЗ решил модернизировать линейку моторов, установив новые поршни, которые исключат подобные повреждения, пишет CARscope.ru со ссылкой на свои источники.

Поставщик завода, компания Federal Mogul, освоила производство поршней с выточками (лунками, цековками) в днище. Моторы с такими поршнями в народе называют «безвтыковыми», то есть при обрыве ремня ГРМ клапаны не «втыкаются» в поршни, в днищах которых на этот случай предусмотрены специальные проточки.

Новая поршневая группа предназначена для целого ряда 1,6-литровых двигателей, которые устанавливаются на модели Lada Granta, Kalina, Largus, Vesta, XRAY:

• ВАЗ-11186 (8 кл., 87 л.с.)
• ВАЗ-21126 (16 кл., 98 л.с.)
• ВАЗ-21127 (16 кл., 106 л.с.)
• ВАЗ-21129 (16 кл., 106 л.с.)

Для 1,8-литрового двигателя с индексом ВАЗ-21179 доработанная поршневая группа не предусмотрена.

Обн.29.08.18: За день до открытия ММАС-2018 представители АвтоВАЗа представили СМИ обновленное семейство Lada Granta. Теперь на всех двигателях «Гранты» — и 8-клапанных, и 16-клапанных применяют «безвтыковые» поршни, то есть, с проточками, куда «проваливается» клапан в случае если порвётся ремень ГРМ, а поршень, толкаемый вверх по инерции пойдёт ему навстречу. Об этом Колеса.Ру сообщил Никита Гладкий (менеджер по продукту).

Обн.04.09.18: Сайт лада.онлайн уточнил информацию в официальной группе LADA в ВК. Ответ:

На вопрос «и на Весту и на XRAY с 1.6 литровыми?» Ответили так:

Позже клиентская служба АвтоВАЗ сообщила:

Lada Largus тоже получила такую доработку двигателя, т.к. на этот автомобиль устанавливаются аналогичные 1.6-литровые моторы.

Обн.06.09.18: В сеть попал слайд под названием «Изменение конструкции поршня двигателя». В нем указывается, что для всех двигателей использованы поршни новой конструкции (на фото указаны только 1.6-литровые двигатели). Лунки в днище поршня на полный ход клапанов исключают возможности втыка клапанов в поршень при нарушении кинематики ГРМ (например, при обрыве ремня).

Новое покрытие и изменение боковой профиля юбки поршня позволило увеличить износостойкость поршней и как следствие, уменьшить склонности двигателей к возникновению стука и повышенному расходу топлива.

Хотите увидеть данную доработку на 1.8-литровых моторах? Это произойдёт, если марка «увидит чёткий запрос со стороны потребителя», который «пока таких пожеланий не высказывал». Проще говоря, хотите получить «безвтык» — пишите письма на завод. Об этом сообщил auto.mail.ru Сергей Корниенко, начальнику управления развития продуктового портфеля марки Lada.

По неофициальной информации «безвтыковые» поршни начали устанавливать с номера двигателя 3920500.

Напомним, ранее мы публиковали сравнительную таблицу двигателей ВАЗ. По опросу среди пользователей сайта лада.онлайн выяснилось, что самыми популярными считаются 1,6-литровые моторы ВАЗ-21127 и ВАЗ 21129.

При покупке автомобиля далеко не все автолюбители интересуются, является ли установленная на машине силовая установка «втыковый» т.е. гнет ли клапана на ней при обрыве ГРМ. А этот вопрос достаточно важен и от ответа на него зависит, насколько трудоемким и в какую сумму обойдется ремонт двигателя в случае возникновения такой поломки.

Подводим итоги

Автомобили компании ВАЗ вряд ли могут претендовать на звание оптимальных и лучших решений даже в своем ценовом диапазоне. Но сегодня часто Гранта или Калина оказываются единственной возможной покупкой для российской семьи. Резкое повышение цен на другие новые автомобили отзывается необходимостью покупать именно отечественные разработки. Нужно заметить, что АвтоВАЗ проводит колоссальную работу над обновлением своей техники, но даже такой труд пока не дает желаемых результатов.

В современных линейках ВАЗ есть лишь один собственный двигатель, который не гнет клапана. Это 98-сильный агрегат на Приоре. Впрочем, здесь все устроено так, что вам может и не повезти, так что 16 клапанов придется поменять после обрыва ремня. В остальных двигателях менять клапана и прочие детали придется однозначно после обрыва ремня. Намного дешевле следить за состоянием ролика и ремней, выполняя своевременную замену всех этих деталей.
