Системы регулирования фаз

Устройство и принцип действия механизма газораспределения

Газораспределительный механизм (ГРМ) состоит из:

одного или двух кулачковых распределительных валов, на каждый из которых установлена своя шестерня;
шестерни коленчатого вала;
цепного или ременного привода.

Число зубьев шестерни распределительного вала всегда в 2 раза больше, чем у шестерни коленчатого вала.

Благодаря этому за два оборота коленчатого вала происходит лишь один оборот распределительного вала. Это позволяет открывать и закрывать клапаны головки блока цилиндров (ГБЦ) в зависимости от такта двигателя. Фазы газораспределения зависят от расположения кулачков распределительного вала. Поэтому на одновальных двигателях возможна только одновременная регулировка фаз впуска и выпуска.

В бензиновых и дизельных двигателях применяется механизм газораспределения клапанного типа, сейчас уже, в основном, с верхним расположением клапанов. Это значит, что клапаны находятся сверху, в головке блока цилиндров, как показано на рисунке 4.8.

Так, при верхнем расположении клапаны с пружинами и деталями их крепления установлены в направляющих втулках в головке блока цилиндров, в которой также отлиты впускные и выпускные каналы.

Рисунок 4.8 Головка блока цилиндров с газораспределительным механизмом.

Усилие от кулачков распределительного вала, расположенного здесь же – в головке блока, к клапанам передается с помощью толкателей и/или коромысел. Коромысла установлены шарнирно на оси, закрепленной на головке блока. Клапаны на головке закрыты крышкой.

О тепловом зазоре

Между стержнем клапана, толкателем или концом коромысла газораспределительного механизма должен быть зазор (так называемый тепловой зазор), который необходим для компенсации удлинения стержня клапана при его нагревании без нарушения плотности посадки клапана в гнезде. Другими словами, если бы не было зазора, грубо говоря, между кулачком распредвала и клапаном, то от нагрева до высокой температуры, клапан увеличился бы в длину и перестал бы плотно прилегать к седлу в головке блока цилиндров.

Величина зазора для двигателей разных марок устанавливается для впускных клапанов в холодном состоянии в пределах 0,15—0,30 мм, а для выпускных клапанов, подвергающихся большему нагреву, — в пределах 0,20—0,40 мм. Однако же, у некоторых производителей зазор может быть таков, что не попадет в указанные диапазоны.

Для регулировки величины этого зазора в механизме предусмотрены регулировочные устройства. Хотя слово «устройство» слишком громкое для регулировочного болта и стопорной гайки (Рисунок 4.9) или шайб различной толщины (Рисунок 4.10).

Рисунок 4.10 Регулировка теплового зазора с помощью шайб(А – головка блока цилиндров без распределительного вала;Б – головка блока цилиндров с распределительным валом).

Сейчас очень распространена конструкция с гидравлическими компенсаторами, которые под давлением масла подводят коромысло или толкатель к кулачку распределительного вала, убирая тем самым негативное последствие теплового зазора, а именно — удар кулачка о толкатель во время работы. Но стоит упомянуть, что установка гидрокомпенсаторов удорожает конструкцию головки блока цилиндров и повышает свои требования к качеству используемого моторного масла и к частоте его замены, поскольку масляные каналы компенсатора могут забиваться продуктами износа.

ПримечаниеБолее подробно о гидрокомпенсаторах приведено ниже.

ПримечаниеПочему предварительно? Потому что для целостности восприятия данного раздела о распределительном вале необходимо сказать несколько слов, а более подробное описание данной детали будет дано ниже.

Правильность чередования различных тактов в цилиндрах двигателя достигается соответствующим расположением кулачков на распределительном валу, а также правильностью установки зацепления распределительных шестерен/шкивов с приводной шестерней/шкивом коленчатого вала.

Конструктивные особенности

Рассмотрим, что такое ВТЕК на Хонде на примере двигателя с системой ГРМ DOHC, поскольку на этом моторе она впервые начала использоваться и является конструктивно самой простой. Особенность этого газораспределительного механизма — применение 4 клапанов на каждый цилиндр (по паре впускных и выпускных, работающих синхронно) и двух распредвалов, каждый из которых отвечает за открытие своих клапанов.

Принцип действия включения рокера VTEC

Выключение рокера VTEC

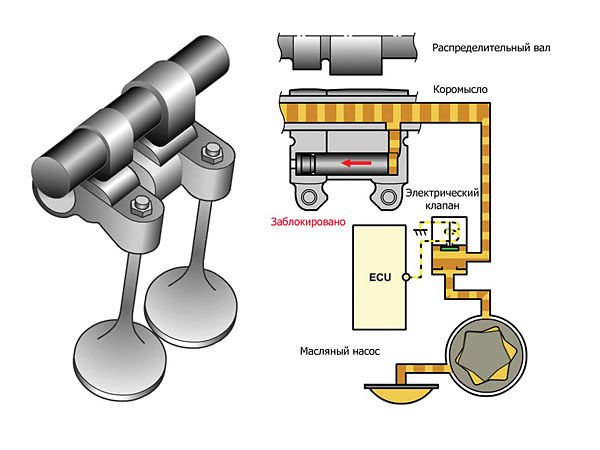

VTEC на этом двигателе имеет два режима работы и подразумевает использование трех кулачков на пару клапанов (как впускных, так и выпускных), вместо двух. Третий кулачок – с увеличенной высотой и плавной геометрией (повторяет форму кулачка спортивного распредвала) и размещен он между двумя обычными.

Крайние кулачки (с обычной формой) воздействуют на клапаны не напрямую, а через рокеры, коромысла, толкатели (в зависимости от конструкции ГРМ). У центрального кулачка тоже есть рокер (коромысло), но они никакого воздействия на клапаны не имеют. Зато в них проделан масляный канал и установлены выдвигающиеся штифты, которые заходя в специальные углубления крайних рокеров (кромысел), соединяют между собой рокеры и обеспечивают их синхронное движение.

Масляный канал, проделанный в осях рокеров и центральном рокере, оснащен клапаном-соленоидом, управляемым ЭБУ мотора, что позволяет контролировать подачу масла, которое подаётся в VTEC.

Описание[править | править код]

Клапаны в двигателях внутреннего сгорания используются для управления потоками газов, втекающих и истекающих из камеры сгорания. Момент смены состояния клапана (открытие или закрытие), продолжительность нахождения в одном состоянии и высота подъёма этих клапанов в высокой степени оказывают влияние на эффективность двигателя. Без установки системы изменения фаз газораспределения или системы изменения высоты подъёма клапанов момент смены состояния этих клапанов будет независим от скорости и условий работы двигателя, что предполагает усреднённую настройку таких параметров. Система изменения фаз газораспределения позволяет избавиться от этого ограничения, позволяя улучшить эффективность во всем рабочем диапазоне двигателя.

В поршневых двигателях обычно клапаны приводятся в действие посредством распределительного вала. Кулачки открывают (поднимают) клапана на определённый промежуток времени (длительность) во время каждого цикла впуска и выпуска. Момент открытия и закрытия клапанов важен и зависит от положения коленчатого вала. Распределительный вал приводится в движение от коленчатого вала посредством приводного ремня, цепи или зубчатой передачи.

Для работы на высоких скоростях двигателю требуется большой объём воздуха. Однако в таком случае впускные клапана могут закрыться раньше, прежде чем в камеру сгорания поступит необходимое количество воздуха, что снижает эффективность. С другой стороны, при оборудовании двигателя распределительным валом, позволяющим клапанам дольше оставаться открытыми, например, при установке спортивных модификаций кулачков, двигатель будет испытывать проблемы при работе на низких скоростях. Открытие впускных клапанов до закрытия выпускных может приводить к выбросу не сгоревшего топлива из двигателя, что снижает эффективность двигателя и увеличивает токсичность.

Ранние системы изменения фаз газораспределения имели дискретный (ступенчатый) принцип действия. Например, одна настройка момента открытия и закрытия клапанов при работе двигателя на скорости ниже 3500 мин−1, вторая настройка — при работе двигателя на скорости выше 3500 мин−1. Более современные системы производят плавную (бесступенчатую) регулировку момента открытия и закрытия клапанов. Такие системы позволяют производить оптимальную настройку механизма газораспределения для любых скоростей и условий работы двигателя.

Одной из простейших реализаций системы изменения фаз газораспределения является система сдвига фаз, при которой распределительный вал может быть повёрнут на некоторый угол вперёд или назад относительно положения коленчатого вала. При этом клапана закрываются и открываются раньше или позже, однако высота подъёма клапанов и длительность открытия и закрытия остаются неизменны. Для возможности регулировки длительности в системе изменения фаз газораспределения требуется внедрение более сложных механизмов, включающих, например, несколько кулачковых профилей или колеблющиеся кулачки.

Honda (VTEC), Toyota (VVTL-i), Mitsubishi (MIVEC), Kia (CVVL)

Чтобы дополнительно регулировать поднятие клапана, были созданы еще более продвинутые системы, но родоначальницей была компания HONDA, со своим мотором VTEC (Variable Valve Timing and Lift Electronic Control). Суть в том, что кроме изменения фаз, эта система может больше поднимать клапана, тем самым улучшая наполнение цилиндров или отвод отработанных газов. У HONDA сейчас используется уже третье поколение таких моторов, которые впитали в себя сразу обе системы VTC (фазовращатели) и VTEC (поднятие клапана), и сейчас она называется – DOHC i-VTEC.

Система еще более сложная, она имеет продвинутые распредвалы в которых есть совмещенные кулачки. Два обычных по краям, которые нажимают на коромысла в обычном режиме и средний более выдвинутый кулачок (высокопрофильный), который включается и нажимает клапана скажем после 5500 оборотов. Эта конструкция имеется на каждую пару клапанов и коромысел.

Как же работает VTEC? Примерно до 5500 об/мин мотор работает в штатном режиме, используя только систему VTC (то есть крутит фазовращатели). Средний кулачок как бы не замкнут с двумя другими по краям, он просто вращается в пустую. И вот при достижении высоких оборотов, ЭБУ дает приказание на включение системы VTEC, начинает закачиваться масло и специальный штифт выталкивается вперед, это позволяет замкнуть все три «кулачка» сразу, начинает работать самый высокий профиль – теперь именно он давит пару клапанов, на которые рассчитана группа. Таким образом, клапан опускается намного больше, что позволяет дополнительно наполнить цилиндры новой рабочей смесью и отвести больший объем «отработки».

Стоит отметить, что VTEC стоит и на впускном и выпускном валах, это дает реальное преимущество и прирост мощности на высоких оборотах. Прирост примерно в 5 – 7%, это очень хороший показатель.

Стоит отметить, хотя ХОНДА была первой, сейчас похожие системы используются на многих автомобилях, например Toyota (VVTL-i), Mitsubishi (MIVEC), Kia (CVVL). Иногда как например в моторах Kia G4NA, используется лифт клапанов только на одном распредвалу (здесь только на впускном).

НО и у этой конструкции есть свои недостатки, и самый главный это ступенчатое включение в работу, то есть едите до 5000 – 5500 и дальше чувствуете (пятой точкой) включение, иногда как толчок, то есть нет плавности, а хотелось бы!

Конструкция и принцип работы электромагнитного клапана

Для производства электромагнитных клапанов используются материалы, соответствующие требованиям ГОСТ и международным стандартам. Электромагнитный клапан состоит из нескольких основных элементов:

Как работает электромагнитный клапан

Принцип работы электромагнитного клапана основан на работе элемента управления – электромагнитной катушки. При отсутствии постоянного или переменного тока под механическим давлением пружины, мембрана (поршень) клапана расположены в седле устройства. При подаче электрического напряжения различной мощности к клеммам соленоида, сердечник вовлекается внутрь катушки, обеспечивая открытие или закрытие протокового отверстия. Обесточивание соленоида приводит к закрытию створок. Конструктивные особенности устройства соленоидного клапана могут меняться, в зависимости от его типа.

Типы электромагнитных клапанов

Электромагнитные клапаны распределены на несколько категорий.

По типу рабочего положения выделяют:

Нормально-открытые клапаны. По умолчанию, затворный элемент находится в открытом положении и не создает препятствий движению потоков.

Бистабильные клапаны. Способны переключаться в открытое или закрытое положение под воздействием электрического импульса.

По принципу действия электромагнитные клапаны разделяют на:

Клапан прямого действия. смена положений затворного компонента осуществляется под воздействием движения сердечника, при подаче электронапряжения.

Клапан непрямого действия. Воздействие энергии рабочей среды приводит к открытию и закрытию условного прохода. Управляется дистанционно, под действием пилотного клапана, срабатывающего при подаче электрического тока к катушке.

Клапан комбинированного действия. Регулирование затвора осуществляется по

поднятия мембраны соленоидного клапана.

По типу присоединения к трубопроводу:

По типу уплотнительной мембраны:

Мембрана FKM (фтористый каучук). Стандартное уплотнение, применяется для большинства неагрессивных рабочих сред.

Мембрана NBR (бутадиен-нитрильный каучук). Используется в средах продуктов нефтепереработки: бензин, масла, керосин, диз.топливо.

Мембрана EPDM (этилен-пропиленовый каучук). Характеризуется повышенной устойчивостью к температурам, работает в среде химических растворов и соединений: щелочей, спиртов, гликолей, кетона и др.

Правила монтажа и эксплуатации

Любые монтажные работы с клапаном проводятся при отсутствии рабочей среды в системе и обесточивании электрической цепи. Перед началом работ следует очистить трубопровод от механических частиц и взвесей.

Как подключить электромагнитный (соленоидный) клапан. Подключение электромагнитных клапанов в системе производится в горизонтальном положении, катушкой вверх.

Для правильной работы устройства направление движения среды должно соответствовать указательной стрелке на корпусе.

Установка электромагнитного клапана

производится в месте, доступном для последующего ремонта или обслуживания.

Запрещена установка клапана в местах с высокими показателями конденсации или вибрации, участках с возможным обледенением трубы, вблизи течей и порывов.

Установка дополнительных сетчатых фильтров подходящего типоразмера защитит клапан от попадания загрязнений, и, как следствие, снижения его гидравлических характеристик.

Преимущества электромагнитных клапанов

Автоматический тип работы

Высокое быстродействие

Возможность удаленного управления

Компактность (малые габаритные и весовые показатели)

Длительный срок эксплуатации

Простота монтажа и обслуживания

Причины поломок и методы устранения

Правильная эксплуатация и соблюдение технических параметров, указанных в паспорте изделия обеспечат надежную и длительную работу устройства. В некоторых случаях преждевременные

неисправности электромагнитного клапана возможны по нескольким причинам.

Снижение герметичности изделия может быть вызвано попаданием механических частиц на седло устройства. Рекомендуется демонтаж и чистка устройства с последующей установкой в системе сетчатого фильтра до клапана.

Выход из строя индукционной катушки может быть обусловлен неправильной мощностью напряжения, подаваемого к клеммам или превышением граничных параметров температуры и давления внутри трубопровода. Следует провести демонтаж устройства и заменить катушку. Попадание влаги на катушку может вызвать короткое замыкание и поломку устройства.

Неполное открытие/закрытие клапана может стать следствием загрязнения управляющего отверстия, дефектами мембраны или прокладки, остаточным напряжением на соленоиде и др.

Ремонт электромагнитного клапана

Изменяемые фазы газораспределения

Разберем основные варианты, используемые в современном автомобилестроении. Каждый из них доказал свою эффективность и проверен на сотнях тысяч машин. Какой из вариантов выбирать – непринципиально: при правильной эксплуатации ресурс примерно одинаков.

За счет поворота распредвала

Этот вариант используют ведущие автопроизводители – Тойота, Фольксваген, Дженерал Моторс, Вольво, Хонда, Киа и Рено. Первыми массово эксплуатируемыми авто в стране можно назвать БМВ с легендарной системой ВАНОС, в которой регулировалось положение распределительного вала. Особенности работы:

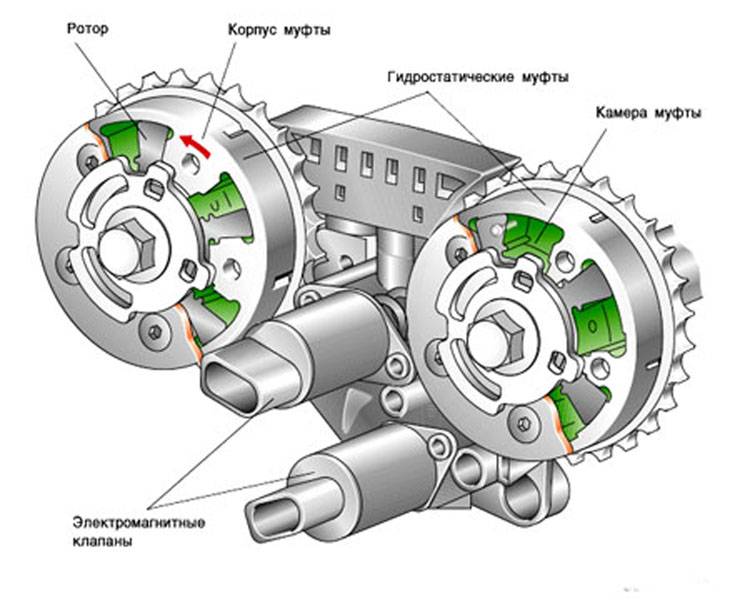

На распредвале расположена гидравлическая муфта, которая при необходимости меняет угол узла, тем самым изменяя фазы газораспределения. Если распредвалов два, то и муфты может быть две.
Узел расположен внутри корпуса ГБЦ. Управление муфтами реализовано за счет давления масла, поэтому в них есть масляные каналы. Регулировка происходит за счет электрогидравлических датчиков изменения фаз газораспределения или электромагнитных клапанов.
Муфта изменения угла представляет собой ротор, который зафиксирован на распредвале и корпус, который одновременно служит шкивом ГРМ. Внутри узла есть масляные каналы и камеры. В них подается масло, за счет чего ротор меняет свое положение по отношению к корпусу. Это и обеспечивает корректировку вала.
Управляет системой ЭБУ, на который подается вся необходимая информация о работе двигателя: данные с датчиков Холла, скорость вращения коленвала, температура и расход воздуха, температура антифриза. Анализируя показатели, ЭБУ корректирует распредвал так, чтобы обеспечить эффективную работу двигателя.

Этот вариант достаточно надежен. Проблемы чаще всего возникают с муфтами, которые со временем начинают работать некорректно или просто блокируются в одном положении и не регулируются. Чаще всего в таких ситуациях требуется замена вышедшего из строя узла.

Изменение фаз за счет разной формы кулачков на распредвале

Подобные системы используют Хонда, Митсубиси, Тойота и Ауди. Этот вариант даже проще в устройстве, но при этом дает хороший эффект. Его основные особенности:

Регулируется система впрыска, поэтому на каждый цилиндр приходится по два впускных клапана. При этом управление ими производится с помощью 3 коромысел и 3 кулачков на распределительном валу (крайние кулачки маленькие, средний большой).
При малых оборотах двигателя задействованы только крайние коромысла и кулачки. Фазы газораспределения короткие, что обеспечивает экономное расходование топлива.
При увеличении оборотов привод системы (гидравлический блокирующий узел) блокирует все коромысла и работа производится за счет большого кулачка, так как он намного выше. За счет этого фазы газораспределения удлиняются и обеспечивается большая мощность.

В усовершенствованном варианте на распределительном валу три кулачка разной высоты. На малых оборотах открывается только один клапан. В среднем диапазоне задействуется уже два клапана, а при больших нагрузках работает средний кулачок самого большого размера.

Система регулировки за счет изменения высоты подъема клапанов

Была разработана в начале нулевых годов инженерами БМВ, потом ее стали использовать такие марки, как Пежо, Фиат, Тойота и Ниссан. Многие специалисты считают этот вариант самым совершенным, так как из конструкции можно исключить дроссельную заслонку, что улучшает регулировку подачи топливной смеси. Особенности:

Состоит из сервопривода с червячным валом и возвратной пружиной, впускного и выпускного распредвала, червячной шестерни, эксцентрикового вала и элементов впуска и выпуска.
Системой управляет ЭБУ, собирающий информацию с многочисленных датчиков, установленных на двигателе и в выпускном тракте. После обработки данных он передает сигнал на сервопривод, который через червячный вал воздействует на эксцентриковый вал. Далее через промежуточный рычаг и коромысло выставляется высота подъема впускных клапанов, что и обеспечивает правильную подачу топлива.

Этот вариант при всей своей сложности имеет большое преимущество: возможность регулировать фазы газораспределения максимально точно во всем диапазоне оборотов.

Использование двигателя с регулировкой фаз газораспределения позволит экономить топливо и наслаждаться отличной динамикой при езде. Лучше отдавать предпочтение именно таким вариантам.

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120-3706040, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120-3706040 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

P0340 — отсутствует сигнал определителя положения распредвала;
P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

Источник

Неисправности системы изменения фаз газораспределения

Менять фазы газораспределения можно разными способами, и в последнее время наиболее распространенный поворот р/валов, хотя нередко применяется метод изменения величины подъема клапанов, использование распределительных валов с кулачками измененного профиля. Периодически в газораспределительном механизме возникают различные неисправности, из-за которых мотор начинает работать с перебоями, «тупит», в некоторых случаях и вовсе не запускается. Причины возникновения неполадок могут быть различными:

неисправен электромагнитный клапан;
засорилась грязью муфта изменения фаз;
вытянулась цепь газораспределительного механизма;
неисправный натяжитель цепи.

Часто возникают при неисправности в этой системе:

снижаются холостые обороты, в некоторых случаях ДВС глохнет;
значительно увеличивается расход топлива;
двигатель не развивает обороты, машина времени не разгоняется даже до 100 км/ч;
мотор плохо запускается, приходится гонять стартером несколько раз;
слышать стрекот, что идет с муфты СИФГ.

По всем признакам основная причина проблем с двигателем – выход из строя клапана СИФГ, обычно при этом компьютерная диагностика выявляет ошибки этого устройства. Следует отметить, что лампа диагностики Check Engine загорается при этом не всегда, поэтому трудно понять, что сбои происходят именно в электронике.

Часто проблемы с ГРМ возникают из-за засорения гидравлики – плохое масло с частицами абразива забивает каналы в муфте, и механизм заклинивает в одном из положений. Если муфту «клинит» в исходном положении, ДВС спокойно работает на ХХ, но совсем не развивает оборотов. В случае, когда механизм остается в положении максимального перекрытия клапанов, движок может плохо запускаться.

Тюнинг фаз газораспределения

К сожалению, на двигатели российского производства СИФГ не устанавливается, но многие автомобилисты занимаются тюнингом ДВС, стараясь улучшить характеристики силового агрегата. Классический вариант модернизации мотора – это установка «спортивного» распредвала, у которого смещены кулачки, изменен их профиль.

У такого р/вала есть свои преимущества:

мотор становится приемистым, четко реагирует на нажатие педали газа;
улучшаются динамические характеристики автомобиля, машина буквально рвет из-под себя.

Но в таком тюнинге есть и свои минусы:

холостые обороты становится неустойчивыми, приходится их выставлять в пределах 1100-1200 об/мин;
увеличивается расход топлива;
достаточно сложно отрегулировать клапана, ДВС требует тщательной настройки.

Достаточно часто тюнингу подвергаются вазовские двигатели моделей 21213, 21214, 2106. Проблема движков ВАЗ с цепным приводом – появление «дизельного» шума, и часто он возникает из-за вышедшего из строя натяжителя. Модернизация ДВС ВАЗ заключается в установке автоматического натяжителя вместо штатного заводского.

Нередко на модели двигателей ВАЗ-2101-07 и 21213-21214 устанавливают однорядную цепь: мотор с ней работает тише, к тому же цепочка меньше изнашивается – ее ресурс составляет в среднем 150 тыс. км.

Газораспределения четырехтактного двигателя

Индикаторной диаграммой называется зависимость давления газов в цилиндре от изменения объема цилиндра, обусловленного движением поршня или угла поворота кривошипа.


Рис. 3. Индикаторные диаграммы четырехтактного карбюраторного двигателя в координатах p – V: А – цикла; б – угловая поворота кривошипа и хода поршня; в – процесса газообмена	Рис. 4. Индикаторные диаграммы четырехтактного дизеля без наддува в координатах p – V: А – цикла; б – процесса газообмена

На рис. 3, 4 показаны индикаторные диаграммы четырехтактного карбюраторного и дизельного двигателей. В нижней части рисунков а, б) в увеличенном масштабе процессы впуска и выпуска газов.

Фазы газораспределения – это угол поворота кривошипа от момента открытия до момента закрытия клапанов.

Впускной клапан открывается с некоторым опережением до ВМТ. Это точка 1 на индикаторных диаграммах. Процесс впуска смеси топлива и воздуха (карбюраторный двигатель) или воздуха (дизельный двигатель) характеризуются линией 1-5-а-2. Впуск заканчивается закрытием впускного клапана (точка 2). Горючая смесь или воздух, поступившие в цилиндр смешиваются с продуктами сгорания, оставшимися в цилиндре от предыдущего цикла (остаточные газы) и образуют рабочую смесь. После окончания процесса впуска рабочая смесь сжимается. Точка 3 на индикаторных диаграммах соответствует моменту подачи искры, рис. 3 или моменту начала впрыска топлива в камеру сгорания, рис. 4. Процесс сгорания начинается до ВМТ. и продолжается на некотором участке такта расширения. Если в карбюраторных двигателях или в двигателях с впрыском топлива

Рис.5. Круговая диаграмма фаз распределения процессов, происходящих в цилиндрах 4-тактного дизеля

воспламенение осуществляется за счет подачи искры, то в дизельном двигателе воспламенение происходит от высокой температуры сжатия.

Процесс удаления отработавших газов (выпуск) начинается при открытии выпускного клапана (точка 4). В этот момент давление в цилиндре значительно выше атмосферного, вследствие чего в начальной стадии процесса отработавшие газы вытекают из цилиндра через клапан с критической скоростью. К приходу поршня к Н.М.Т. давление в цилиндре значительно падает, и при дальнейшем движении поршня от Н.М.Т. к В.М.Т. отработавшие газы выталкиваются в атмосферу. Линия 4-1-5. Выпускной клапан закрывается после В.М.Т. (точка 5). Углы опережения открытия и запаздывание закрытия клапанов служат для повышения эффективности очистки цилиндра от отработавших газов и наполнения свежим зарядом. Величина их зависит от некоторых факторов. Одним из основных является частота вращения вала двигателя (n). С увеличением (n) фазы расширяются и с уменьшением (n) – уменьшаются.

При смене процессов выпуска и впуска имеет место одновременное открытие обоих клапанов, т.е. еще не закрылся выпускной клапан, уже открылся впускной, см. рис. 5. Угол поворота коленчатого вала, когда открыты выпускной и впускной клапаны называется перекрытием клапанов, рис. 5. В этот момент происходит одновременно продолжающийся выпуск отработавших газов и впуск свежего заряда. Это происходит за счет эжекторного свойства газов.

Величина перекрытия, при которой сказывается положительный эффект на процесс наполнения, зависит от частоты вращения коленчатого вала и подбирается такой величины, чтобы в рабочем диапазоне не было ухудшения наполнения цилиндра.
