Датчик фаз на ваз 2114: ошибки 0340 и 0343, признаки неисправности

Способы проверки

ДПРВ автомобиля ВАЗ-2115 находится под воздушным фильтром, установлен вблизи головки цилиндров. Для того чтобы проверить его работоспособность, необходимо снять гнездо электропитания, и демонтировать деталь.

Визуальная проверка

Первый способ проверки работоспособности ДПРВ заключается в обычном внешнем осмотре. Причины неисправности бывают следующие:

Трещины и сколы на корпусе могут быть причиной возникновения пробития. Требуется полная замена детали.
Окисление или обрыв контактов в соединительном гнезде является причиной отсутствия соединения между ДПРВ и БЭУ. Очистка контактов устранит проблему.

Проверка мультиметром

Для того чтобы проверить датчик фаз мультиметром, необходимо:

Демонтировать деталь.
Подключить клеммы мультиметра к 1 и 3 клеммам датчика.
Установить прибор в положение определения сопротивления.
Подвести к наконечнику ДПРВ металлическую отвертку или нож.

Устройство должно отреагировать на металл, а мультиметр показать рабочее сопротивление детали. Отсутствие реакции говорит о повреждении.

Проверка вольтметром

Для проверки необходимо:

Демонтировать деталь без снятия токоведущего гнезда.
Включить зажигание.
Подключить клеммы вольтметра к клемме 1–3.
Подвести металлический предмет к наконечнику детали.

Исправная деталь должна среагировать на металл и выдать напряжение от 0.7 до 0.9 В. Высокие показатели или их полное отсутствие указывают на повреждение.

Проверяем датчик распределительного вала на ВАЗ-2114 при помощи тестера или мультиметра

Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.

Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Принцип работы датчика

Общий вид датчика распределительного вала

Данный измеритель по принципу действия похожий с датчиком Холла .

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

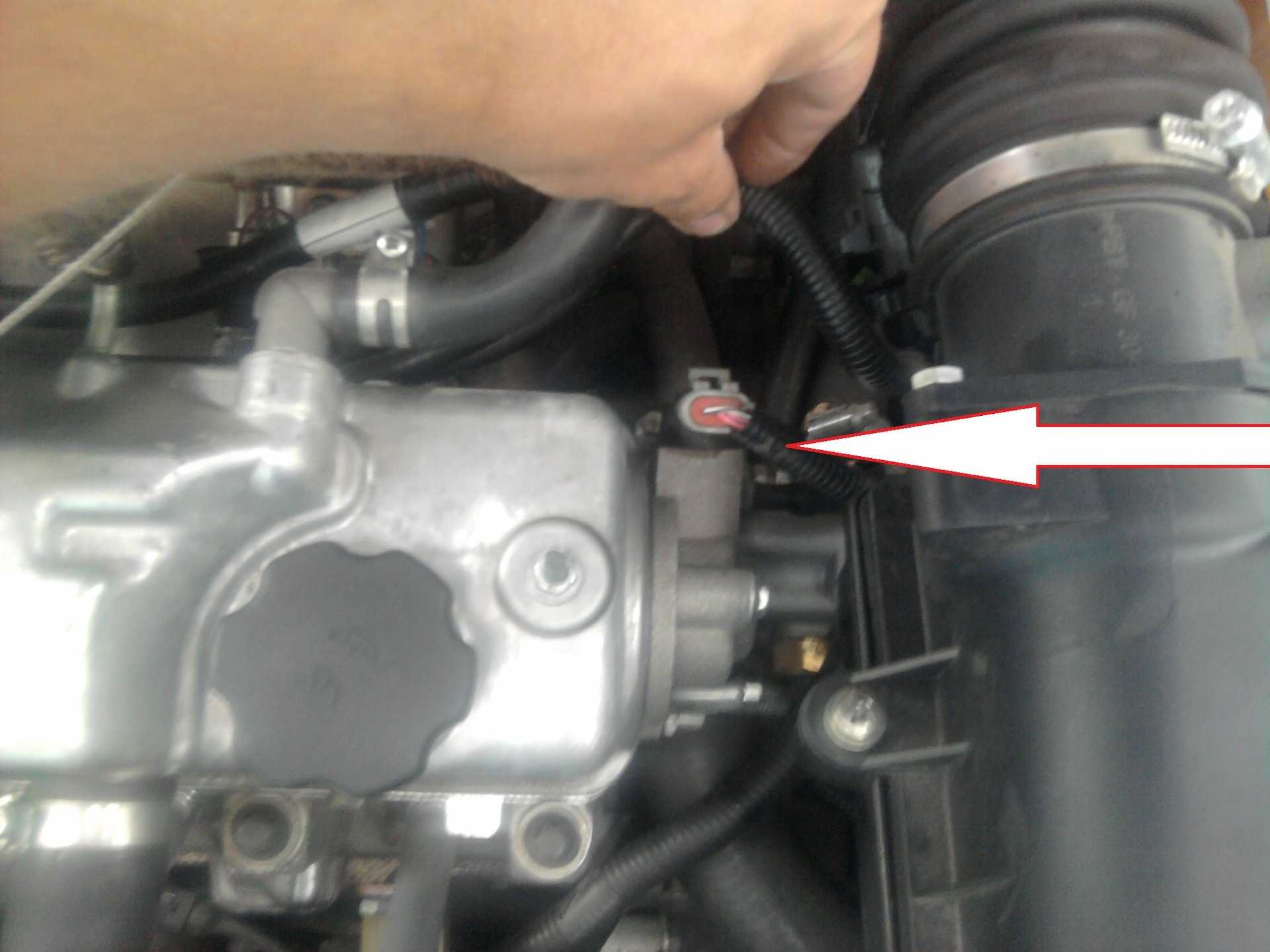

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

Появление на приборной панели, всем известного – Check Engine , сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
Повышенный расход топливной смеси , также может послужить косвенным показателем неисправности ДПРВ.
Автомобиль начинает терять мощность и динамику в целом.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

Демонтируем датчик.
Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.

Признаки неисправности датчика фаз на ВАЗ 2114

Проверка датчика фаз ВАЗ 2114 с 8-ми клапанным двигателем возможна с помощью мультиметра. Признаки возникновения неисправности могут быть индивидуальными. Наиболее часто выход из строя ДПРВ проявляется следующими симптомами:

Затрудненный запуск двигателя, независимо от его температуры. Это обусловлено образованием неправильного состава топливовоздушной смеси.
Некорректная работа силового агрегата на холостом ходу. Владельцы автомобилей отмечают отсутствие устойчивости в работе силового агрегата на холостом ходу. Этот признак объясняется тем, что электронный блок управления по причине отсутствия данных от ДПРВ не может правильно подобрать угол опережения зажигания.
Замедленная реакция на нажатие педали акселератора. Снижение динамических показателей транспортного средства. Симптомы обусловлены тем, что электронный блок управления подобрал неправильный состав топливовоздушной смеси. Признак особенно заметен при переходе на повышенную передачу.
Значительно увеличивается расход топлива. Некорректная работа газораспределительного механизма и отсутствие сведений, поступающих к блоку управления, приводят к невозможности правильного подбора топливовоздушной смеси. Подача большого количества бензина приводит к перерасходу.
Самопроизвольная остановка силового агрегата на холостых оборотах. Особенно часто наблюдается при непрогретом двигателе. Это свидетельствует о том, что ЭБУ подобрал слишком бедную топливовоздушную смесь.
Наличие провала при резком нажатии на педаль газа. Осуществляется неправильная корректировка угла опережения зажигания.

Владелец транспортного средства может самостоятельно определить выход из строя ДПРВ по вышеперечисленным признакам. При появлении симптомов необходимо заменить деталь заведомо рабочей. В некоторых случаях дополнительно может потребоваться проверка работоспособности проводки.

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120-3706040, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120-3706040 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

P0340 — отсутствует сигнал определителя положения распредвала;
P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

https://autovaz-2114.ru/electrical-equipment-in-the-car/oshibki-datchika-faz-na-vaz-2114-vyyavlyaem-neispravnosti-proveryaem-i-zamenyaem-datchik/
https://vaz-2114.info/priznaki-neispravnosti-datchik-faz-na-vaz-2114-8-klapanov/
https://provaz2114.ru/elektrika/datchik-faz-na-vaz-2114-8-16-klapanov-kak-proverit-zamena.html
https://carfrance.ru/kak-proverit-datchik-raspredelitelnogo-vala-vaz-2114/
https://m.etlib.ru/blog/1182-neispravnosti-datchika-faz

Что такое Датчик положения распределительного вала CMP

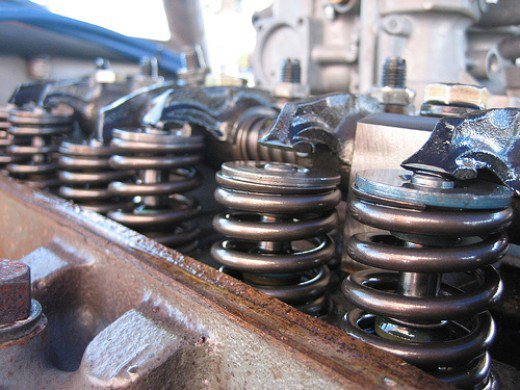

Распределительный вал управляет открытием и закрытием впускных и выпускных клапанов

В головке блока цилиндров двигателя вашего автомобиля находится 1 или 2 распределительных вала, которые оснащены лепестками, необходимые для работы впускных и выпускных клапанов. Суставчатый вал находится в блоке цилиндров, который, получая крутящий момент от движения поршней в блоке, передает его с помощью шестерней, цепи ГРМ (или ремня ГРМ) на распределительный вал.

Распредвал

Для определения того, какой цилиндр двигателя находится в такте, компьютер вашего автомобиля контролирует позу поворота распределительного вала относительно положения коленчатого вала с помощью датчика распредвала (СМР). Получаемая информация с датчика СМР, необходима для настройки синхронизации подачи искры в камеру сгорания и работы топливных форсунок. Таким образом, датчик распредвала напрямую влияет на расход топлива машины и на число выбросов в выхлопе.

Наиболее распространенные датчики распредвала: магнитные и основанные на эффекте Холла. Оба типа датчиков передают сигнал напряжения к электронном блоку управления двигателем или на бортовой компьютер машины.

Магнитный образ датчика распредвала производит собственный переменный ток (синусоидальный вал). Обычно этот датчик имеет два провода. Датчик, основанный на эффекте Холла использует внешний ключ питания для получения цифрового сигнала и обычно имеет три провода.

Датчик положения распределительного вала

В зависимости от марки и типа вашего автомобиля двигатель может иметь один или несколько датчиков распределительного вала. Также в вашей машине могут использоваться два вида датчиков CMP.

Симптомы неисправности датчика распредвала

Датчик CMP, как любая другая деталь в вашем автомобиле, подвержен износу, и со временем требует замены. Это произойдет в любом случае, как только истечет его максимальный срок службы. Обычно это происходит из-за износа внутренней обмотки проволоки или связанного с ней компонента.

В этом случае двигатель может работать с перебоями, а признаки неисправности будут варьироваться в зависимости от типа износа датчика. Так, в датчике может износится разъем, внутренняя цепь датчика или выйти из строя связанный компонент.

— На некоторых автомобилях при неисправности датчика положения распределительного вала, коробка передач может заблокироваться на одной передаче, до тех пор, пока вы не выключите двигатель и опять его не запустите. Это может повторяться с определенной цикличностью.

— Если датчик распредвала во пора движения автомобиля начинает некорректно работать, вы можете почувствовать, что машина двигается рывками, теряя скорость.

— При неисправности датчика распредвала вы можете столкнуться с заметной потерей мощности двигателя. Так, ваша машина не сможет разогнаться свыше 60 км/час.

— Двигатель может глохнуть с перерывами из-за неисправности датчика СМР

— При выходе из строя датчика вы заметите плохую работу двигателя: утрата динамичности, осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т.п.

— На некоторых моделях автомобиля при неисправности датчика распредвала может целиком исчезнуть искра зажигания, что в итоге приведет к отказу запуска двигателя.

После того, как компьютер вашего автомобиля обнаружит неисправность датчика положения распределительного вала, это приведет к появлению на приборной панели индикатора «Чек двигателя» (Check Engine). После обнаружения плохой работы датчика СМР компьютер запишет в память код ошибки датчика. Для того чтоб точно определить причину неисправности датчика распредвала, необходимо провести компьютерную диагностику автомобиля, подключив специальное оборудование к диагностическому разъему машины. Дальше с помощью специальной компьютерной программы считать код ошибки. Ниже представляем вам таблицу диагностических кодов ошибок, которые связаны с износом датчика распредвала.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
Отсоединить «фишку» от датчика, отщелкнув фиксатор.
Демонтировать датчик из его посадочного места.
На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Установка

1. Смазываем шейки распределительного вала чистым моторным маслом.

2. Укладываем распределительный вал в головку блока цилиндров штифтом вверх.

3. Перед установкой корпусов подшипников на привалочную плоскость головки блока в районах переднего сальника и заглушки наносим тонкий слой герметика.

4. Равномерно, в несколько приемов, заворачиваем гайки корпусов подшипников до соприкосновения корпусов с головкой блока цилиндров (соблюдая последовательность, указанную на фото). После чего затягиваем гайки моментом 18,4-22,6 Н·м (1,9-2,3 кгс·м).

5. Запрессовываем новый сальник распределительного вала (см. «Сальник распределительного вала — замена»).

Последовательность затяжки гаек крепления корпусов подшипников

6. Перед установкой заглушки надеваем на нее уплотнительное кольцо.

7. Дальнейшую сборку выполняем в последовательности обратной снятию.

Демонтаж датчика фаз

Замена датчика контроля за положением распределительного вала под силу каждого, для ее проведения нужно минимум времени, сил и инструментов. Нам понадобится пять минут и ключик на десять.

Отвинчиваем болт.
Извлекаем прибор.

Так как для функционирования даже исправного датчика фаз, необходим прямой контакт с бортовым компьютером, нужно обращать внимание на штекер питания. Проблема замены заключается в том, что в некоторых автомобилях все провода одного цвета

Распиновка датчика поможет правильно распределить их

Выглядит она примерно так, как на фото

Распиновка датчика поможет правильно распределить их. Выглядит она примерно так, как на фото.

Вот, в общем-то и все, что ожидает вас в случае поломки датчика положения распределительного вала. Главное не забудьте отсоединить клеммы и перезагрузить бортовой компьютер, после чего сообщение об ошибке должно исчезнуть. На этом и закончим. До свидания!

Датчик фаз (ДФ) один из многочисленных датчиков, обеспечивающих работу двигателя. Датчик фаз так же называют ещ датчик положения распределительного вала (ДПРВ). Данный датчик не устанавливается в карбюраторном моторе, да и в первых моделях инжекторов ВАЗа.

Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределнным впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7. 9. 7 и Январь 7. 2 началась массовое внедрение Датчиков фаз.

Зачем нужен датчик фаз? Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз интегральным датчиком, т. Е. Включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад.

Выходной каскад выполнен по типу открытого коллектора. Работа датчика фаз представляет собойP выбор такта для первого цилиндра: распредвал определяет какой клапан открыт, какая фаза газораспределения. В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подат искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала ( ). Данный тип работы двигателя носит название система зажигания. На инжэкторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходитP с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

В чм преимущество фазированного впрыска? Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на P, который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом. Где находится датчик фаз? Датчик фаз стоит на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров.

Обратите внимание на рисунок: Если увас появились следующие признаки, то скорее всего неисправен датчик фаз (дф). Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается чек эйндж

В этом случае, во время запуска, эбу ждт показания с датчика фаз, недожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ)

Повышенный расход бензина. (Так же читайте: Сбои режима самодиагностики. Снижение динамики двигателя

В этом случае, во время запуска, эбу ждт показания с датчика фаз, недожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ). Повышенный расход бензина. (Так же читайте: Сбои режима самодиагностики. Снижение динамики двигателя.

(так же причина может быть в и в При неисправности датчика загорается чек и выскакивает ошибка P0340 Ошибка датчика фазы или неисправен датчик положения распредвала. Но как уже говорилось с самого начала, что описание проблемы разное, а суть то одна: (ещ раз повторюсь) датчик фаз и датчик положения распредвала это один и тот же датчик. Более подробно о возникновении ошибки и способах устранения читайте в статье:P PЧаще всего ремонт обходится просто: нужно заменить датчик на новый ( Примерная стоимость датчика фаз(ДФ) составляет 250-300р.

Проверка работоспособности датчика положения распредвала без диагностики

Проверить датчик можно и без выполнения диагностических операций. Достаточно получить доступ к детали и тщательно ее осмотреть. Если в процессе эксплуатации был поврежден корпус изделия, то дальнейшая эксплуатация невозможна. Более того, причиной неисправности стала именно разгерметизация внешней оболочки, поэтому потребуется замена устройства. В процессе эксплуатации устройство должно быть надежно защищено от негативного воздействия. Вода, грязь или моторное масло могли попасть внутрь изделия и вызывать неисправность датчика.

Наличие металлической стружки на корпусе датчика также может являться существенным препятствием на пути нормальной работы элемента. Также может износиться задающий диск. Этот элемент часто повреждается механически, что влечет за собой отсутствие сигнала положения распределительного вала.

Качественно проверить датчик распредвала можно только с помощью мультиметра или осциллографа. Первый способ является более простым, второй – дает большее количество точной информации.

Как проверить датчик положения распредвала мультиметром

Эффективная диагностика распределительного вала с применением тестера или мультиметра может быть осуществлена следующим образом:

Демонтаж датчика. Деталь необходимо снять с автомобиля. Для выполнения этой операции достаточно отсоединить контактные провода и открутить винт крепления.
Подготовить небольшой предмет из черного металла.
Перевести мультиметр в режим измерения постоянного тока.
Проверить питание на контактных проводах. Для этой цели следует включить зажигание и замерить напряжение на крайних контактах фишки.
Подать на датчик рабочее напряжение (12 В).
Замерить вольтметром напряжение между положительным контактом и сигнальным выходом. (как правило, сигнальный выход расположен посередине фишки).
Напряжение должно составлять не менее 10,8 В.
Поднести к торцевой части датчика заранее подготовленный металлический предмет. При этом напряжение должно упасть до 0,4 В.

Если изменение напряжения не будет зафиксировано, то датчик необходимо менять. При отсутствии питающего напряжения на фишке следует проверить электрическую проводку автомобиля на предмет повреждения.

Как проверить датчик распредвала ВАЗ 2114

Датчик ВАЗ 2114 находится возле воздушного фильтра около ГБЦ. Распиновка датчика положения распредвала в этом автомобиле следующая:

Контакт «А» — «минус»,
Контакт «В» — «плюс».
Контакт «С» — сигнальный.

Находятся силовые контакты по краям фишки. Серединный вывод («С») является сигнальным именно по нему можно определить исправность устройства. Для выполнения диагностической операции также потребуется подключить к крайним проводам электрическое напряжение 12 Вольт, а затем выполнить замеры на серединном контакте. Напряжение должно составлять не менее 90% от этого значения (не менее 10,8 В).

На следующем этапе диагностики возле контактной части датчика фаз размещается предмет из магнитной стали. Если при этом напряжение снизилось до 0,4 Вольта, то устройство можно дальше эксплуатировать.

Как проверить датчик фаз (ДПРВ) с помощью осциллографа

Датчик фаз (ДПРВ) можно более точно проверить с помощью осциллографа. Для того чтобы сделать замеры следует подключить измерительное устройство к центральному контакту сенсора. Исправный датчик будет генерировать ровную диаграмму-рассечку с одним пиком, указывающим на момент прохождения основного рабочего импульса. При наличии иной осциллограммы потребуется дополнительная проверка. Выполнить проверку датчика осциллографом можно только на заведенном двигателе или специальном диагностическом стенде.

Как проверить датчик положения распредвала на ваз 2114

Первой наиболее явной причиной неисправности устройства, есть ошибка- Check, которая может появится после запуска мотора. При данной неисправности стартор мотора будет ожидать информацию с регулятора, а при ее отсутствии будет появляется ошибка датчика распредвала ваз 2114 на приборной панели с надписью «Check». Если автолюбитель задается вопросом «как проверить датчик положения распредвала на ваз 2114?» – то, её можно провести самостоятельно с помощью диагностического оборудования. Для этого можно взять мультиметр и подключить его к датчику распредвала.

Для этого ставим режим “переменное напряжение” и включаем машину для работы. Если на дисплее мультиметра появились показания, значит регулятор работает исправно. Если же на мультиметре нет и намека на ток, значит мультиметр показывает признаки неисправности датчика распредвала ваз 2114.

Еще один признак неисправности регулятора, есть повышенные расход топлива. Дабы машина ехала в штатном режиме, даже при сломанном контроллере, ей необходимо делать впрыск топлива намного обьемней.

При самостоятельно диагностики машинны, появляются неполадки и множественные сбои в работе;
Мощность и динамика может мотора существенно снижается;
Во время поездки машина может глохнуть.

Также если датчик распредвала ваз 2114 работает неправильно на приборной панели могут появиться ошибки типа 0340 или 0343.Именно поэтому после появление ошибок, самым правильным решением будет диагностика регулятора, а также проверка устройства. Если у автомобилиста возникает данная неисправность, лучшим решением будет начать диагностику автомобиля для устранения поломки.

Основные симптомы поломки:

Силовой агрегат показывает нестабильную работу на холостых оборотах двигателя, обороты могут уменьшиться либо увеличиваться независимо от желания водителя;
Снижение мощности мотора;
При нажатии на газ могут появляться провалы, при которых мощность не увеличивается;
Бывают сложности при запуске двигателя;
Повреждения корпуса в следствии вибраций и влияния влаги на механизм.

При визуальной диагностике распредвала необходимо обратить внимание на такие особенности:

Внешний вид корпуса устройства, нет ли механических повреждений. Если корпус имеет сколы, трещины либо следы дробления, значит стоит подумать о замене девайса.
Проверка контактов на наличие влаги. Если влага попала на контактную площадку, может произойти окисление либо замыкание вследствие чего, до блока управления не будет доходить информация со стороны регулятора. Если все дело в окисление контактов, возможное нарушение импульса из-за чего информация будет передаваться с ошибками. Для диагностики работы контактов достаточно будет воспользоватся стандартным мультиметром, который есть у радиолюбителей либо в магазинах электроники.

Проверка целостности электронной цепи. Если в проводке есть повреждения, их необходимо заменить. Для данной операции, можно воспользоваться мультиметром и прозвонить электрическую цепь, на наличие обрывов.
