Замена переднего сальника коленчатого вала ваз 2113, 2114, 2115

Как стартерам открутить болт шкива коленвала

Если в вашем арсенале нет специального инструмента для снятия болта, то выполнить эту работу вам будет непросто. Вал придется стопорить с помощью довольно длинного гаечного ключа, который упираться в твердый пол. Размеры головки в зависимости от марки транспорта, как правило варьируются в пределах от 14 до 38.

В некоторых моделях транспортных средств эту функцию можно выполнить, закрутив в специальное гнездо предназначенный для этого болт. Отключаем провода зажигания или достаем предохранитель на бензонасос, чтобы случайно не завести двигатель. Под колеса необходимо подложить специальные башмаки, бруски или любые другие предметы, которые полностью исключат движение автомобиля.

Всех зрителей, помощников и просто друзей отводим в безопасную зону. Сами отправляем ручку коробки передач на четвертую скорость и молниеносным движение поворачиваем ключ зажигания. Не получилось с первого раза, пробуем еще. Пока болт не провернется.

Выполнять данную операцию ключом зажигания не рекомендуется, на некоторых автомобилях семейства Mazda, так как собрать узел обратно будет довольно сложно. Также ни в коем случае не допускайте проворачивания вала в сторону противоположную вращению.

Как снять шкив коленвала на ВАЗ

Конструкционно в автомобилях ВАЗ шкив крепится массивным болтом – именно его снятие может вызвать проблему. Сложность возникает из-за местонахождения болта: вам необходимо правильно расположить ключ и приложить силу, а это трудно.

И даже если вы это сделали, болт мог прикипеть, из-за чего снять его проблематично. Сильная заводская фиксация выполнена для того, чтобы воспрепятствовать самораскручиванию болта. В дальнейшем эксплуатация автомобиля может привести к ещё большей фиксации.

Откручивание трудно поддающихся болтов будет проще, если вы имеете под рукой технический аэрозоль WD-40. Спрей применяют для раскручивания заржавевших болтов, прикипевших и т. д.

Необходимые инструменты

Для снятия вам потребуются:

• упоры противооткатные;
• подъёмник;
• монтировки;
• набор гаечных ключей на 38 или 36 и на 10;
• отвёртки.

Важно! Прежде чем приступать к демонтажу, проверьте систему вентиляции картера. Если она загрязнена, то под действием избыточного давления газов даже исправный сальник начинает пропускать смазку.

Этапы работы

Чтобы приступить к демонтажу, устанавливаете ВАЗ на площадке для ремонта или над смотровой ямой и обездвиживаете авто.

1. Снимаете крышку, которая закрывает провода агрегатов, чтобы обеспечить доступ к тем деталям мотора, которые нужно заменить.
2. Ослабляете натяжение приводной цепи и снимаете всё, что может мешать: электрогенератор, ремень гидроусилителя руля.
3. Теперь нужно ослабить болт, который крепит шкив, с помощью стартёра. Для этого торцовый ключ на 36 или на 38 одевается на гайку с упором в стабилизатор и надёжно фиксируется. Резко поверните ключ зажигания – и пуск стартёра сорвёт гайку. Если с первого раза вам не удалось это сделать – выполните пуск стартёра снова.
4. Осталось просто открутить гайку.

Прежде чем демонтировать шкив:

Осуществляете демонтаж колеса.
Убираете блок воздушного фильтра и грязезащитный щиток.
Ослабляете гайку на генераторе.
Ослабляете гайку и болт натяжения ремня генератора.
Ослабляете и снимаете приводной ремень генератора.
Теперь шкив снимается достаточно просто, несколькими движениями. Он также может сниматься съёмным устройством

При снятии необходима осторожность, чтобы не повредить шпоночный паз. Неплотная посадка детали в пазе существенно ускорит её износ.

Зачем нужно скручивать шкив коленвала?

Демонтаж шкива коленвала выполняется по разным причинам.

Шкив коленчатого вала

Чаще всего его приходится снимать при замене ремня ГРМ или замене уплотнительных сальников коленвала. Обычно ремень меняется либо согласно регламенту, либо с выявлением дефектов, требующих его замены. Сальники меняются при возникновении масляных подтеков из-за износа изделий.

На ВАЗ 2114 шкив коленвала крепится с помощью болта. Во время снятия возникает проблема при откручивании крепежного болта. Во-первых, к нему неудобно добираться. Во-вторых, на заводе его всегда очень сильно закручивают, чтобы он не открутился в дороге. Если крепежный элемент открутится во время движения, это может привести к дорогостоящему ремонту. Во время эксплуатации благодаря правой резьбе затяжка усиливается. Кроме того, имеет место коксование и прикипание детали. Таким образом, иногда болт очень тяжело сорвать.

Советы экспертов: как открутить шкив коленвала

Вот некоторые советы, которым могут помочь в процессе раскручивания:

• Резьбовое соединение можно раскрутить, смочив его специальным раствором, к примеру, маслом, тормозной жидкостью или уксусом.
• Иногда может помочь постукивание по граням крепления. Для этого используют молоток или ключ.
• Снять гайку – это половина задачи. Нужно еще и снимать шкив. Если последний прочно засел на валу, используют отвертку, чтобы поддеть деталь.
• Делают несколько несильных ударов по элементам соединения. Удары должны быть несильными, чтобы не повредить конструкцию.
• Прикипевшие болты раскручиваются накидным ключом. Также пробуют облегчить задачу с помощью специальных веществ (бензина, керосина).
• Если на креплении есть ржавчина, сначала удаляют ее, возможно, именно это и мешает раскручиванию. Для удаления можно использовать химические растворы, машинное масло или механический способ очистки.
• В процессе снятия бывают случаи, когда крепежные элементы ломаются, к примеру, они заржавели или устарели. В этом случае просто заменяют крепление на новое.
• Если ничего не помогает, и не получается открутить болт, следует обратиться в центр обслуживания автомобилей. Если использовать чрезмерные усилия, есть риск повредить резьбу.

Чтобы более подробно изучить процесс снятия шкива, рекомендуется посмотреть следующее видео:

Открутить болт шкива коленного вала нетрудно, если человек делает все правильно. Нужно снять все детали, блокирующие доступ, и выкрутить болт, используя специальный ключ. Если крепеж закис, пробуют использовать специальные вещества, проникающие в зазоры и растворяющие ржавчину.

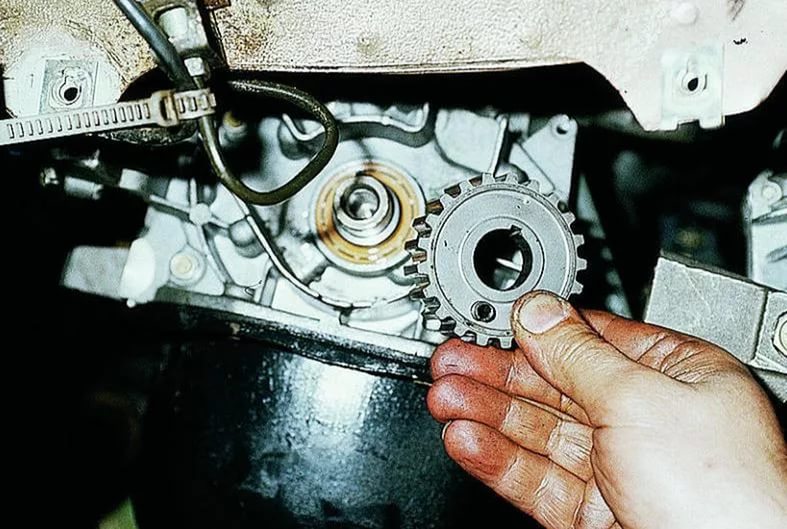

Замена шкива и звездочки коленвала

И так что было в пакете и что будем ставить на автомобиль:

1. после того как Я выкручивал осколок болта из коленчатого вала (2 дня). Покупаю всегда новый болт коленчатого вала. Чего кстати и Вам желаю. Ну ла ладно.

Ни для кого это не ново. И тут я как путний автолюбитель. Приготовился высверливать звездочку коленвала, думал что она там приварилась. А она просто отпала, тут мой мотор кольнуло, а не разбита ли посадка на самом коленчатом валу (подумал Я), слава богу- само колено в идеале.

4

6. У шкива был раздолбанный сильно паз под шпонку, и штифт. Болтала его восьмеркой. Но при этом машина ездила.

8.

10. Замаялся звёздочку новую одевать, ловкость рук в этом деле очень нужна. Звездочка сидит хорошо, люфт минимальный.

11. Новый ремень БРТ — хороший ремень, старый ремень тоже был брт кстати хорошего качества кинул в багажник мало ли пригодится.

12. Вот такая небольшая хитрость Как откручивать и закручивать болт в 1 каску. Имея вентилируемые диски.

13. Решил установить вот такую хитрую шайбочку. Все на местах, запуск Всё отлично. Идем домой отмывать руки.

Основные причины замены шкива — повреждение зубчатого венца или расслоение самого шкива.

Повреждение зубчатого венца ведет к нестабильной работе мотора. При сломанных зубьях машина может не заводиться, так как датчик коленвала (ДКВ) не может определить верхнюю мертвую точку (ВМТ) для отсчета зажигания.

Такие повреждения легко диагностируются отсутствием вращения ремня генератора.

Проверить состояние шкива довольно легко. Для этого нужно осмотреть состояние зубчатого венца на сколы и трещины. Зубчатый венец находится на наружной обойме ближе к двигателю (указан стрелкой) и хорошо наблюдается сверху:

После того, как открутили кожух, вытаскиваем его вверх. На шкиве распредвала есть метка (правая стрелка). Совмещаем ее с выступом металлической пластины (левая стрелка).

Вращать двигатель удобнее, установив автомобиль на 4-ую или 5-ую передачу и толкать в одну сторону. Можно провернуть за болт на шкиве коленвала, но тогда придется снимать пластиковый брызговик за колесом.

Совмещаем метки на шкивах распредвалов с метками на кожухе.

Убеждаемся, что ДКВ смотрит на начало 20-го зуба от двух пропущенных. Часто зубья смещаются из-за перескакивания ремня ГРМ. Это можно проверить только путем совмещения меток на маховике с метками на распердвалу или совмещении метки на звезде ГРМ на коленчатом валу (придется снимать шкив).

Однако в 16-ти клапанном моторе оценивать положение метки через окно коробки крайне неудобно. Гораздо удобнее выкрутить свечу первого цилиндра и в окно опустить глубиномер или длинную отвертку. По глубиномеру выставить ВМТ (точность около 10 градусов) и проверить совпадение с метками на распредвалу. Если метки совпали, а ДКВ смотрит не на 20-ый зуб, то дело в шкиве. Если нет, то перескочил ремень или срезало шпонку на коленвале. В любом случае, шкив привода генератора необходимо снимать для проверки либо дальнейшего выставления ремня ГРМ.

Демонтаж коленчатого вала на ВАЗ-2114 может потребоваться в следующих случаях:

• Причиной находящейся на первом месте чаще всего является замена ремня ГРМ и иных работ , которые так или иначе связаны с газораспределительным механизмом. Работы следует выполнять согласно регламенту, либо при выходе из строя механизма.
• Ещё одной причиной демонтажа являются выход из строя сальников коленвала. Меняются они тогда, когда возникают подтёки масла в местах их установки.

Крепление шкива

На всех без исключения автомобилях ВАЗ-2114 шкив коленчатого вала фиксируется при помощи массивного болта, при снятии которого могут возникнуть проблемы.

Хорошо для фиксации подходит накидной изогнутый ключ.

• В первую очередь это связано с его расположением, так как правильно и надёжно закрепить ключ, либо торцевую головку трудно.
• Во-вторых, даже если ключ вам удалось расположить правильно, для его демонтажа придётся приложить максимум усилий. Это связано с тем, что на заводе его закручивают максимально сильно, чтобы избежать фактов самостоятельной раскрутки. Также не с лучшей стороны для его выкручивания может стать правая резьба, которая за время эксплуатации только завинчивала шкив сильнее и прикипание детали.

Инструмент для выполнения работ

Для того, чтобы выполнить работы было легче, необходимо подготовить следующий инструмент:

• Домкрат.
• Противооткатные упоры.
• Монтировку и отвертки с плоским жалом.
• Набор ключей.
• Торцевые головки и удлинитель.

Подобные работы лучше всего проводить на подъёмнике, либо смотровой яме.

Как открутить болт шкива коленвала – совсем не сложная процедура

Если вы столкнулись с проблемой, как открутить болт шкива коленвала, эта статья для вас. Мы подробно опишем данный процесс, чтобы вы смогли легко и быстро демонтировать шкив коленчатого вала, а затем заняться его ремонтом.

Как отвернуть болт шкива коленвала: почему все так сложно?

Знающий автомобилист тратит на процесс демонтажа шкива коленчатого вала, как правило, не более четверти часа. А вот неопытные водители при попытке снять эту деталь самостоятельно сталкиваются с множеством проблем, которые они зачастую банально не могут решить. Инструкция по проведению ремонтных работ и техобслуживанию любого современного транспортного средства содержит исчерпывающую информацию о процессе демонтажа, но, к сожалению, она не помогает автолюбителям.

Прежде всего, возникают затруднения с фиксацией коленчатого вала. Демонтировать его очень сложно, если деталь постоянно вращается, «выскальзывая» из рук. Также многим непонятно, с какой стороны подобраться к болту, на котором держится шкив. Да и сильная его затяжка обычно делает процесс снятия узла очень и очень сложным, так как демонтаж при таких условиях чреват повреждениями покрытия кузова или элементов моторного отсека автомобиля.

Делается это специально во избежание самораскручивания данной детали в процессе эксплуатации транспортного средства. Если болт (гайка) выпадут во время езды, будет непросто вернуть авто к жизни, чтобы продолжить движение на нем, а сам ремонт выльется, поверьте, «в копеечку». Кроме того, описываемые крепежные детали увеличивают уровень своей затяжки самостоятельно при работе двигателя. А окончательную «нерушимость» болту придают явления коксования, залипания, коррозии.

Как открутить болт шкива коленвала – решаем проблему

При помощи болта обычно крепятся шкивы переднеприводных авто. В таких ТС шкив ориентирован перпендикулярно оси машины, что, конечно же, затрудняет ремонтные работы (добраться до крепления весьма непросто). Чтобы максимально быстро и без затруднений открутить болт, желательно заранее подготовить:

• комплект автоинструментов;
• так называемый «пенек» (или «козелок»);
• автомобильный домкрат;
• головку (торцевую) с рычагом и удлинителем (головка должна подбираться по размеру болта).

Процесс при наличии указанных приспособлений выглядит следующим образом:

• снимаем колесо (естественно, перед этим нужно приподнять при помощи домкрата переднюю правую часть машины);
• устанавливаем ТС на «пенек»;
• снимаем щиток двигателя, защищающий его от попадания грязи, воздушный фильтр (они располагаются со стороны капота сверху) и ремень генератора;
• на блоке сцепления открываем заглушку, чтобы можно было зафиксировать коленвал, и заклиниваем зубья маховика, используя монтировку;
• на болт надеваем головку и начинаем его откручивать (если он не поддается, потихоньку увеличиваем длину рычага).

Рассказывать о том, как затянуть шкив коленвала и вернуть авто в состояние до ремонта, думается, не требуется. Все операции выполняются в обратном порядке.

Как открутить гайку шкива коленвала?

Эту процедуру выполнить легче при помощи рычага и удлинителя для него (можно использовать отрезок трубы относительно большой длины), а также накидного либо торцевого ключа (на 38 или на 36). Гайкой, получившей наименование «храповика», как правило, крепятся шкивы на заднеприводных ТС. Такая гайка обычно располагает специальными уступами.

Чтобы снять ее, нужно забраться под машину и ключом с удлинителем попытаться открутить элемент. В тех случаях, когда он категорически не поддается, КПП следует поставить на нейтралку, снять насвечники, упереть ключ с рычагом в лонжерон либо пол, подать импульс поворотом в замке зажигания ключа. После такой процедуры гайка легко срывается с первой или второй попытки.

Добавим, что облегчить процесс демонтажа позволяет приспособление для снятия шкива коленвала. Оно представляет собой гайку со шпилькой с 2–3-мя захватами, прикрепленными к ним (шпилька упирается в центр вала, захваты заводят за края шкива). Подобный «народный» съемник дает возможность стянуть с вала шкив без каких-либо проблем, поворачивая приспособление по часовой стрелке.

Как снять шкив коленвала ваз 2109 инжектор

Многие автовладельцы в особенности транспортных средств отечественного производства и подержанных иномарок, стараются выполнять большую часть ремонтных работ собственными силами. Очень часто по тем или иным причинам возникает необходимость снять шкив коленвала ВАЗ 2109 — инжектор установлен или карбюратор.

В интернете множество рекомендаций, прочитав которые можно подумать, что все очень просто. Но возникает одна проблема, а именно снятие болта, к которому не только трудно подобраться, но и порой просто невозможно сдвинуть с места, не то, чтобы открутить. Также неясно, каким образом зафиксировать коленвал, чтобы он оставался на месте. Шкив коленчатого вала на ВАЗ 2109 намеренно очень сильно затянут и, откручивая его, есть возможность повредить различные узлы и системы в отсеке силового агрегата или покраску.

Сложность состоит в том, что болт, которым закреплен шкив коленчатого вала (либо гайка, в зависимости от модификации) во время сборки закручивается с приличным усилием. Сделано это, чтобы он не раскрутился во время движения, иначе последствия могут быть просто катастрофические.

Зачем нужно скручивать шкив коленвала?

Снятие шкива коленчатого вала на ВАЗ 2109 может понадобиться во многих случаях. Открутить его, к примеру, нужно для замены сальников коленвала.

Прокладка ВАЗ 2109

На СТО мастер справится с этой работой в течение 10-15 минут, но заплатить ему придется солидную сумму. Поэтому есть резон научиться выполнять эту работу самостоятельно.

Инструменты

Для замены нам не понадобятся особые инструменты, только стандартный набор ключей и отверток. Также необходима будет головка с удлинителем. Жидкость WD-40.

Этапы работы

Для того, чтобы справиться с этой работой быстро и правильно, необходимо освоить и применять специальные приёмы. В различных моделях двигателей для того, чтобы закрепить шкив, используют гайку или болт.

В нашем случае двигатель с инжектором, поэтому и порядок съема будет отличаться от процесса снятия от агрегата с карбюратором.

Так как шкив коленвала на инжекторе ВАЗ 2109 никто не снимает без необходимости, рассмотрим этот процесс при замене прокладки. Также расскажем, как происходит сама замена детали.

1. Снимаем ремень ГРМ.
2. Двумя отвертками поддеваем необходимую нам деталь.

Снимаем ее двумя отвертками Снимаем ее.

Так выглядит снимаемая нами деталь Поддев, извлекаем шпонку коленвала. Будьте внимательны, не потеряйте ее.

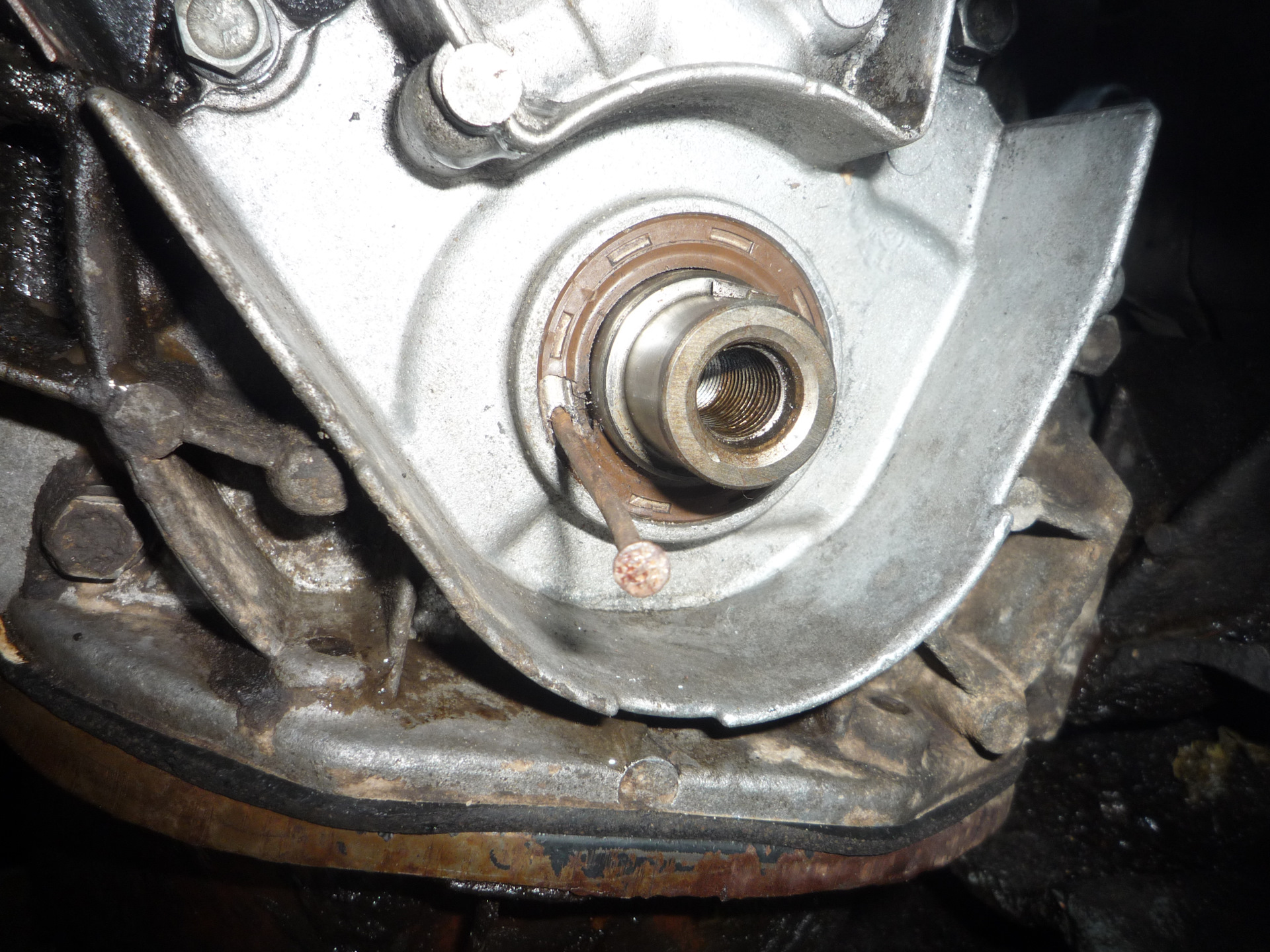

Шпонка которая извлекается Той же отверткой поддеваем сальник.

Процесс замены

Как правильно снять шкив

Как уже говорилось, шестерня коленвала ваз 2114 закреплена довольно серьезно, а потому к процессу демонтажа следует подготовиться основательно.

• домкрат;
• башмаки;
• плоская монтировка;
• набор ключей;
• отвертки с плоским шлицем;
• набор торцевых головок;
• удлинитель для головок.

Саму операцию лучше всего выполнять на специальной площадке, оборудованной подъемником.

После того, как нужный инструмент подготовлен, рассмотрим — как открутить шкив коленвала на ваз 2114.

Выполнять эту процедуру следует строго в указанной ниже последовательности, дабы избежать возможных ошибок и нечаянных повреждений механизмов авто:

Установить автомобиль на площадку или эстакаду и зафиксировать его.
Ослабить болт регулировки натяжения ремня генератора.
Выкрутить стопорный болт генератора.
Поднять машину при помощи домкрата.
Демонтировать переднее правое колесо.
Убрать ремень генератора.
Зафиксировать маховик в неподвижном состоянии (лучше всего для этой цели применить отвертку, которую следует вставить в отверстие под заглушкой, расположенной с боковой стороны трансмиссии).
Демонтировать ремень газораспределительного механизма (предварительно установив метки его положения).
Пропитать на сколько это возможно резьбу крепежного болта шкива при помощи «ВэДэшки» или другого состава, активно влияющего на слой окислов (для большей надежности можно подождать некоторое время, после чего повторить процедуру еще раз).
Надеть на крепежный болт подходящую головку с удлинителем и провернуть фиксирующий болт против часовой стрелки так, чтобы он сдвинулся с места (если сделать это усилием руки не удается, следует воспользоваться молотком или поленом, нанося аккуратные удары по удлинителю головки).
Открутить крепежный болт (после того, как он будет удален, следует обратить внимание на присутствие шпонки, расположенной на валу. Она легко вынимается, поэтому ее следует сразу убрать в надежное место, дабы не потерять в процессе дальнейшего демонтажа).

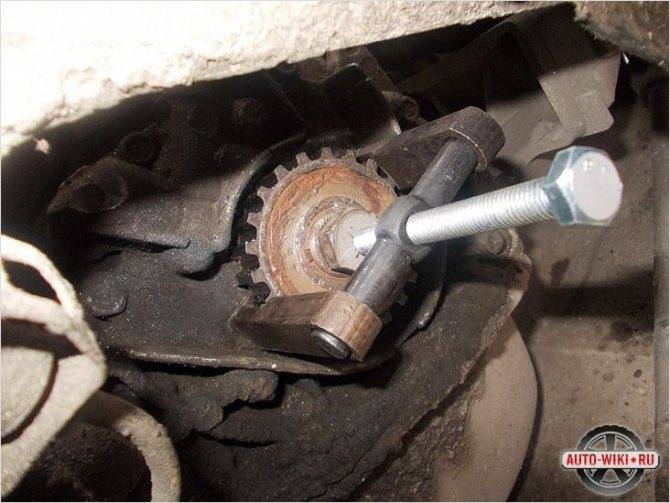

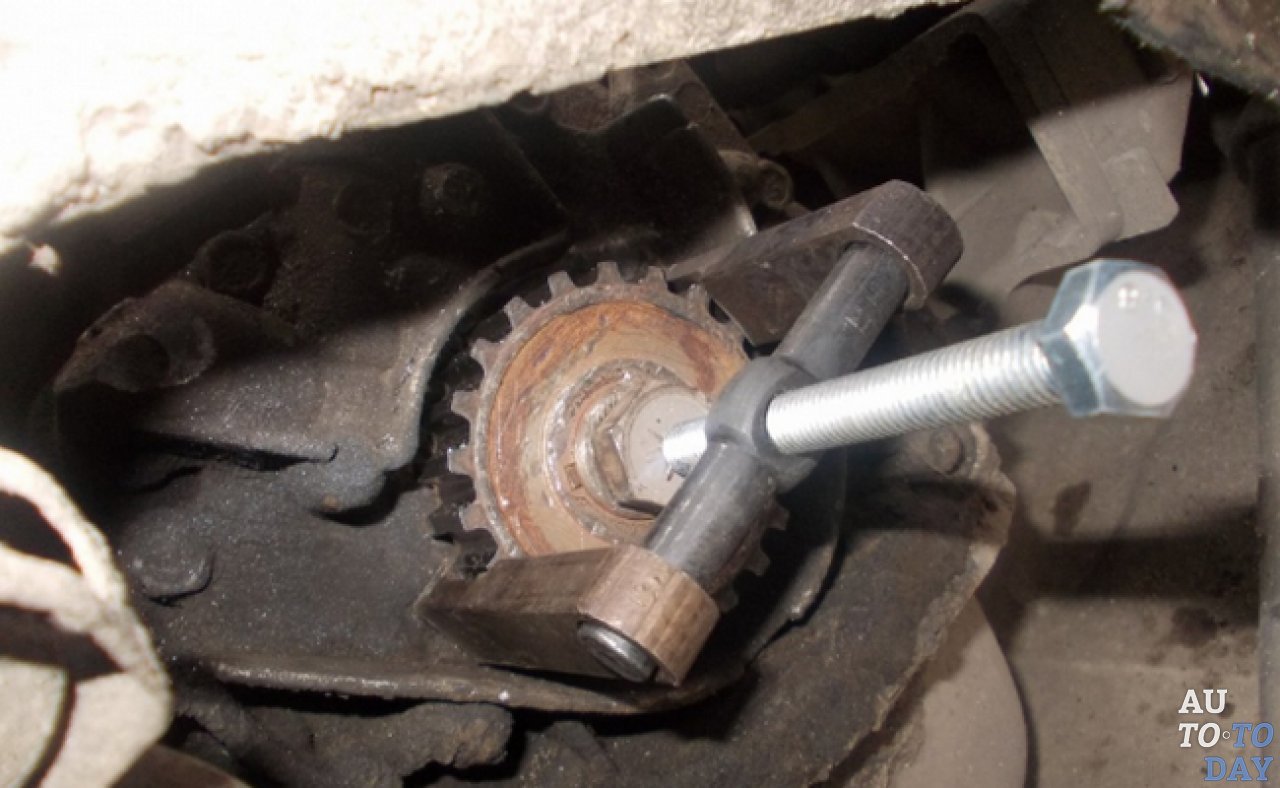

Снять шкив коленчатого вала при помощи специального съемника.

Обратная установка шкива производится точно также, но в обратной последовательности.

Прочитав порядок съема, некоторые водители могут задать вопрос — что делать, если в наличии специального съемника нет (тем более, что снимать шкив коленвала приходится крайне редко, поэтому такой инструмент можно найти далеко не в каждом гараже).

Выход из этой ситуации довольно простой — следует взять пару плоских монтировок (либо мощных отверток с плоским шлицем), которые следует аккуратно просунуть между коленчатым валом и его шкивом. Постепенно раскачивая этот инструмент взад и вперед, сначала стронуть шкив с места, а затем, продвинув его к краю вала, снять полностью.

Перед тем, как приступить к демонтажу шкива коленвала при помощи монтировок, следует аккуратно обстучать сам шкив при помощи небольшого резинового либо деревянного молотка. Это позволит слегка стронуть его с места и избежать прикипания.

Как уже говорилось выше, установка старого (либо в случае замены — нового) шкива коленчатого вала производится точно в такой же последовательности, как и его съем.

Единственное, о чем следует помнить — перед тем, как приступить к установке этой детали, ее посадочное место следует обильно смазать солидолом либо другой близкой по консистенции смазкой, а затяжку крепежного болта следует выполнять с максимально возможным усилием.

Как Поменять Шкив На Генераторе

Как изменить шкив генератора

Что может вызвать неисправный шкив

Во-первых, вам нужно разобраться с причинами неисправности этого предмета, чтобы защитить владельца автомобиля от незапланированного ремонта. Повреждение может даже произойти от небольшого удара, из-за того, что во время изготовления эта деталь, а также ее внутреннее кольцо, не были закалены. И от этого они довольно хрупкие. Вполне возможно, что он может развалиться даже от малейшей свободной игры. Поэтому при монтаже он должен быть идеально укреплен. При изготовлении этого элемента на его поверхности образуются микроцарапины. Эти царапины могут со временем расти, вызывая неисправность и замену деталей.

Итак, что может привести к отказам шкива?

Отказу грозит не только работа основного блока, но и коленчатый вал. Дело в том, что во время движения машины коленчатый вал также находится в постоянном движении. Это вызовет небольшие колебания, но этого достаточно, чтобы сломать коленчатый вал. Так что это служит для него некоторой защитой, поэтому он так важен. Это также благоприятно влияет на работу ремня, бот которого происходит без сильных вибраций. Ремень также меньше напрягается, что позволяет ему дольше оставаться в хорошем состоянии. А если не хочешь меняться, то даже тресни.

READ Как Поменять Масло В Коробке Ваз 2109

Очень важно следить за шкивом, поскольку его неисправность может отрицательно повлиять на производительность вашей машины. Своевременная замена шкива генератора может продлить срок службы как мелких деталей, так и огромных компонентов автомобиля. Своевременная замена шкива генератора может продлить срок службы как мелких деталей, так и огромных компонентов автомобиля

Своевременная замена шкива генератора может продлить срок службы как мелких деталей, так и огромных компонентов автомобиля.

Надо открутить гайку шкив генератора

. Что мне делать? Я пробовал разные способы. Некоторые зрители пишут.

Ремонт

Для того, чтобы отремонтировать его, сначала нужно выяснить, как его удалить шкив от генератора. Есть несколько шагов, чтобы удалить этот элемент:

Откройте капот, снимите клемму аккумулятора; Снимите ремень и снимите его генератор;

Иногда не так легко снять поврежденный или поврежденный шкив, так как он окислен и прочно прикреплен к генератору. Вопрос: как открутить шкив генератора? Для того чтобы удаление прошло гладко, необходимо использовать специальный ключ, который необходимо сохранить перед началом работы и который называется ключом с небольшим профилем. Но если у вас нет такого устройства, вы можете использовать специальную жидкость, такую ​​как VD-40 или тормозную жидкость

Несколько капель следует добавить в проблемную зону Обратите внимание, что контакт с открытыми участками тела может вызвать ожоги

Поэтому соблюдайте меры предосторожности После этих шагов можно легко снять с генератора. Шкив генератора заменяется только тогда, когда он полностью изношен. Во всех остальных случаях его можно починить

Во всех остальных случаях его можно починить.

READ Как Поменять Вентилятор Печки На Ваз 2107

Ремонт подходит только в том случае, если он имеет незначительные повреждения. Далее я расскажу о незначительных поломках шкива и их ремонте.

Если есть небольшой люфт, то это можно исправить. Если шкив свободен, то он, безусловно, неисправен. Чтобы избавиться от люфта, необходимо закрепить крепежные болты на генераторе. Если на поверхности есть небольшая трещина, ее можно устранить пайкой. Если защитная крышка истекла, ее можно заменить. Но запрещено использовать его несколько раз. Это довольно легко установить. Категорически запрещается использовать без защитного чехла, так как вы лишаете этот элемент какой-либо защиты.

Никаких специальных навыков не требуется для удаления, замены или ремонта. Этот процесс на самом деле может быть выполнен сам по себе, только с заменами шкив генератора это легче сделать, если у вас есть шкив генератора, поскольку он не только облегчает весь процесс, но и ускоряет его.

Важно, чтобы, если вы уже начали ремонтировать одну часть генератора, одновременно проверяйте другие, по крайней мере, поставьте визуальный диагноз. Это позволит вам не тратить так много времени на ремонт вашего автомобиля. READ Как Поменять Батарейку В Ключе Volvo

READ Как Поменять Батарейку В Ключе Volvo

Как снять шкив коленвала

1. Типы шкивов коленчатого вала
2. Процесс демонтажа
3. Видео

На сегодняшний день многие владельцы автомобилей предпочитают самостоятельно осуществлять профилактические и ремонтные работы, тем самым экономя свои денежные средства, которые необходимо было бы потратить на оплату труда сторонних специалистов. Есть работы, которые с первого раза выполнить достаточно просто, но чаще всего для успешного осуществления ремонта следует обладать определенным практическим опытом, подкрепленным наличием минимальной теоретической базы об устройстве автомобиля. Снять шкив коленвала самостоятельно в первый раз сложно, т.к. даже внимательное изучение соответствующего раздела инструкции по ТО машины не даст ответы на все вопросы, которые обязательно появятся у автолюбителя в процессе демонтажа. В данной статье речь будет идти о том, как снять шкив коленвала в гаражных условиях не прибегая к услугам специализированных станций ТО.

Типы шкивов коленчатого вала

Шкив может быть обычным или демпферным. Единственное различие между ними состоит в следующем: на поверхности демпферного шкива находится большое внешнее кольцо, отделенное от основной части детали резиновым уплотнителем, уменьшающим возникающую в процессе езды вибрацию.

Процесс демонтажа

Если знать некоторые технические тонкости, то замена шкива занимает не более 20 — 30 минут. В первую очередь следует выяснить, какой тип крепления используется для фиксации детали. В зависимости от типа мотора шкив может крепиться к коленвалу при помощи болта или гайки. Снятие шкива коленвала обязательно должно происходить с учетом типа крепления, т.к. наиболее сложная часть работы состоит именно в демонтаже крепежного элемента.

Снятие правого грязезащитного щитка Снятие гайки. Гайка на шкиве коленвала встречается на классических моделях машин отечественного автомобилестроения. Для ее удаления транспортное средство рекомендуется установить над смотровой ямой, зафиксировать его противооткатными упорами, предварительно поставить авто на 4-ю передачу, тем самым обеспечить фиксацию коленчатого вала, включить ручной тормоз. В процессе работы вам понадобится:

• ключ торцевой/накидной, имеющий размер зева от 36 до 38 мм;
• кусок трубы, который будет работать удлинителем рычага.

Находясь в смотровой яме можно начинать откручивать гайку торцевым/накидным ключом, заблаговременно соединенным с удлинителем рычага. Нужно учитывать высокую вероятность того, что гайка в процессе эксплуатации транспортного средства может сильно прикипеть к своему посадочному месту, вследствие чего открутить ее описанным выше способом не получится. В таком случае необходимо будет предпринять такие действия:

1. Установить коробку переключения передач на нейтральную позицию.
2. Демонтировать насвечники и ремень генератора.
3. Ключ с рычагом зафиксировать так, чтобы конец удлинителя можно было бы надежно упереть в пол смотровой ямы по ходу вращения коленвала.
4. Осуществить подачу кратковременного импульса посредством быстрого поворота ключа зажигания.

Зачастую гайка начинает поддаваться уже после 2-х – 3-х таких манипуляций.

Удерживаем маховик от проворачивания и откручиваем крепление шкива Снятие болта. Болт на коленвале встречается на переднеприводных транспортных средствах. При этом его снятие – это достаточно сложная процедура, потому что подобраться к болту можно только выполнив в приведенной ниже последовательности следующие работы:

1. При помощи домкрата приподнять на необходимую высоту переднюю правую часть кузова автомобиля.
2. Демонтировать переднее правое колесо.
3. Установить кузов на специальные упоры, имеющие большое пятно контакта с поверхностью днища машины.
4. Демонтировать защитный щиток мотора, ремень генераторной установки и воздушный фильтр.
5. Для предотвращения вращения коленвала при помощи монтировки или любого другого подходящего предмета надежно застопорить маховое колесо.
6. Открутить болт ключом, имеющим подходящую по размеру величину зева.

Шкив коленвала ВАЗ 2110 и зубчатый шкив

Съемник Удалив крепежный элемент можно приступать к снятию непосредственно шкива. Наиболее эффективно использовать для этих целей специализированные инструменты, так называемые «съемники». При помощи захватов, которые присутствуют на этих устройствах, инструмент надежно крепиться к краям шкива, после чего деталь достаточно просто удаляется со своего посадочного места.

Зубчатый шкив коленвала снят После изучения описанных в статье действий даже неопытный водитель должен понять, как открутить шкив коленвала без привлечения сторонних специалистов.

Назначение, устройство и замена шкива коленвала ВАЗ 2110

ВАЗовские двигатели имеют две, несколько отличающиеся модификации гасителя крутильных колебаний и ступиц коленвала, проще говоря – шкива. На ВАЗ 2110 шкив коленвала может быть выполнен как блок, а также иметь разделенную систему со ступицей — демпфер.

Чугунный шкив коленвала

Когда только начиналось производство «десятки», «гаситель» колебаний коленвала был единым целым, при этом закреплялся лишь одним центральным болтом. Вместе с инжекторным ВАЗ 2110 появился демпфер. Он прикреплен к ступице болтами.

Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала

Назначение

Шкив коленвала предназначен для того, чтобы:

• уменьшать амплитуду колебания коленвала, когда он резонирует. Собственно, для этой же цели народные умельцы делают облегченный коленчатый вал;
• снижать шум от работы двигателя;
• вращать механизмы, участвующие в работе двигателя. Совершается это с помощью шестерни и ременной передачи;
• демпфер также передает импульсы, соответствующие числу оборотов коленвала на бортовой компьютер.

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

1. Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
2. Из-под переднего сальника коленчатого вала «погнало» масло;
3. Облегченный коленвал начал сильно резонировать;
4. Шкив старого образца или демпфер болтается;
5. Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
6. Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.

Демонтаж демпфера

На ВАЗ 2110 снятие демпфера производится в такой последовательности:

1. Отсоединяем «массу» от АКБ;
2. Снимаем вентилятор радиатора и гидромуфту;
3. Ослабив болты, крепящие шкив вентилятора, снимаем ремень;
4. Желательно снять радиатор, но если он не мешает, можно оставить, защитив его от повреждения со стороны подкапотного пространства листом фанеры или картона;
5. Снимаем шкив с вентилятора радиатора;
6. Получаем доступ к демпферу, отвинчиваем болты, демонтируем его;
7. Снимая ступицу, необходимо зафиксировать ее от проворачивания (для чего существует специальный инструмент).

Далее действуем в зависимости от цели разбора. Если нужна только замена демпфера, производим ее и собираем все в обратной последовательности.

Следует знать, что замена вкладышей на ВАЗ 2110 может быть произведена как со снятием коленвала, так и без его демонтажа. Но для этого нужно специальное приспособление, к тому же, такую работу лучше поручить опытному мастеру – мотористу.

Если демонтаж коленвала произведен с целью замены вкладышей или полуколец, то продолжаем:

8. Снимаем облегченный или обычный коленчатый вал;9. Производим снятие полуколец;10. Оцениваем состояние вкладышей, и если им замена пока не нужна, то обязательно, снимая, производим маркировку каждого из них;

11. Но, к сожалению, как бы бережно владелец не относился к своему ВАЗ 2110, рано или поздно для вкладышей приходит время физического износа – им нужна замена.

Следует знать:

• для ВАЗ 2110 выпускаются четыре ремонтных комплекта вкладышей. Покупать их нужно только комплектом, и только – в строгой последовательности размеров. Иногда, правда, возможны ситуации, когда приходится приобретать их «через размер» ;
• таким образом, коленчатый вал служит только на протяжении четырех (а бывает – даже трех) капремонтов;
• замена вкладышей не может происходить без шлифовки коленвала. Единственное исключение – если происходит его замена на новый. Заодно, опытный мастер может превратить коленчатый вал, в облегченный.

Но если замена шкива коленчатого вала – дело не такое уж сложное, по силам практически любому домашнему умельцу, то шлифовку, тюнинг коленвала следует поручать только опытным мотористам.

При обратной сборке учтите, что паз на ступице нужно непременно совместить с сегментной шпонкой. Кроме того, для болта, крепящего ступицу, нужен динамометрический ключ. Момент его затягивания должен составлять 400 Н/м.

Демонтаж «единого» шкива (старого образца)

Собственно, снятие и обратный монтаж шкива старого образца не имеет особых отличий, кроме того, что снимается он проще. Достаточно открутить всего один центральный болт и поддеть шкив двумя отвертками.

• Вениамин
• Распечатать
