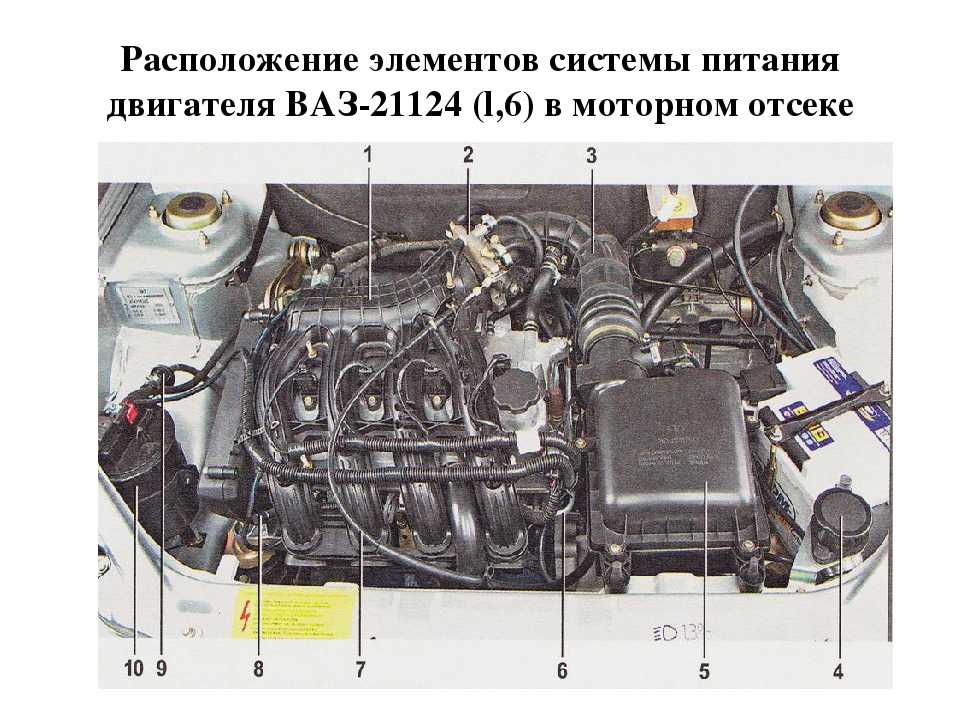

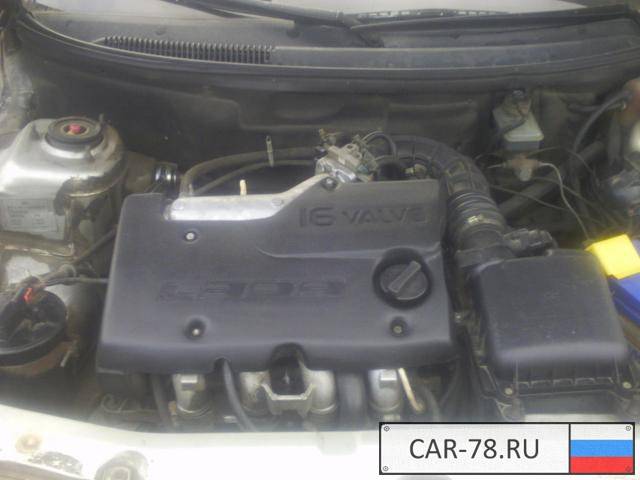

Все датчики ваз-2112 16 клапанов и их расположение: схема и описание

Кислородный датчик ВАЗ-2110

Основной функцией ЛЗ является определение количества кислорода в отработанных газах, на основании полученных данных датчик посылает сигнал блоку, управляющему электронной системой двигателя. В соответствии с показаниями лямбда-зонда ЭБУ корректирует функционирование всех элементов топливной системы и зажигания, делая работу мотора наиболее оптимальной.

На автомобиле ВАЗ-2110 (2111, 2112) с 8-клапанным двигателем датчик кислорода находится на приемной трубе глушителя, в непосредственной близости от ее соединения с резонатором. Так как лямбда-зонд начинает работать не сразу, а только при прогреве выхлопной трубы до 360 градусов, часто вазовские датчики оснащаются встроенным электронагревателем, такие ЛЗ имеют четыре провода и соответствующий штекер для подсоединения к электронной схеме авто.

Основные производители вазовских кислородных датчиков – Bosch и NGK, «бошевские» запчасти считаются универсальными, применяются не только на «десятках» и «двенашках», но также и на других ВАЗ, моделях других марок, в частности, на автомобилях:

• Opel Omega /Vectra/ Astra/ Calibra с двигателем C20NE (необходимо только поменять пластмассовый штекер);
• ВАЗ 2108-2115;
• Chevrolet Niva;
• Газель Бизнес с двигателем Cummins;
• УАЗ Патриот.

Цена лямбда-зонда БОШ с каталожным номером 0258006537 – в среднем от 1500 до 2000 рублей, купить датчик можно практически в любом автомагазине, часто реклама о продаже деталей встречается в интернете.

К 4-пиновому разъему ЛЗ подходят 4 провода разных цветов:

• черный – сигнальный;
• серый – массовый;
• два белых – для подключения электронагревателя (полярность подсоединения проводов значения не имеет).

Лямбда-зонд БОШ продается в фирменной упаковке, с защитным пластмассовым колпаком, на резьбовое соединение детали нанесена специальная смазка, предотвращающая прикипание датчика.

Датчик фаз

На 8-клапанных двигателях этот датчик не устанавливается, он присутствует только на 16-клапанных версиях «десяток». Основным предназначением контроллера является предоставление необходимых данных системе управления силовым агрегатом. В соответствии с этими данными система определяет, в какой момент времени и куда впрыскивать топливо, в какой конкретно цилиндр.

Каждый владелец ВАЗ 2110 должен знать, где располагается данное устройство. Если вы откроете моторный отсек машины, то увидите, что регулятор расположен с правой стороны от горловины для залива моторной жидкости.

В принципе, если регулятор сломается, ничего страшного не случится, если смотреть с точки зрения целостности транспортного средства. Но выход из строя контроллера в любом случае спровоцирует повышение расхода бензина. Это обусловлено тем, что электронная система управления ДВС самостоятельно переведет газораспределительный механизм в резервный режим работы.

Соответственно, бензин начнет подаваться сразу на все цилиндры мотора. А в первое время водитель может даже не узнать об этом, пока не произведет диагностику регулятора или замер расхода топлива.

Новый датчик фаз для ВАЗ 2110Естественно, такая модель отечественного автопрома, как «десятка» — это не самый современный и продвинутый автомобиль в плане электроники. Тем не менее, машины этой модели оснащаются большим количеством разнообразных регуляторов и контроллеров. В этой статье мы рассказали далеко не обо всех устройствах, а только о самых основных, о которых должен знать каждый автомобилист. Более детальную информацию вы сможете найти в других статьях на нашем сайте либо в сервисной книжке к своему автомобилю.

Датчик положения дроссельной заслонки (ДПДЗ) типа 2112-1148200-00

ДПДЗ является резистором потенциометрического типа, на один из контактов которого поступает опорное напряжение 5 В с ЭБУ, а на второй масса с контроллера. С клеммы, связанной с подвижным контактом потенциометра, поступает выходящий импульс ДПДЗ на контроллер.

При перемещении педали акселератора ось дроссельной задвижки передает свое вращательное перемещение на датчик положения дроссельной заслонки, вызывая перемену напряжения выходящего импульса ДПДЗ.

При закрытой дроссельной заслонке выходящий сигнал ДПДЗ обязан быть в диапазоне 0,3…0,7 В. При открывании дроссельной заслонки выходящий импульс растет, и при полностью открытой дроссельной заслонке (на 76…81 % по диагностическому устройству) выходящее напряжение обязано быть 4,05…4,75 В.

ЭБУ применяет самое низкое напряжение импульса ДПДЗ на режиме холостого хода в качестве точки отсчета (0% открывания дроссельной заслонки).

Определяя выходящее напряжение импульса ДПДЗ, ЭБУ определяет текущее состояние дроссельной заслонки. Данные о расположении дроссельной задвижки нужны контроллеру для определения угла опережения зажигания, продолжительности импульсов впрыска и состояния регулятора холостого хода.

Прослеживая изменение напряжения ЭБУ узнает открывается дроссельная заслонка или закрывается. Контроллер считывает быстро растущее напряжение импульса ДПДЗ как свидетельство растущей необходимости в бензине и потребности увеличить продолжительность импульсов впрыска.

Датчик положения дроссельной заслонки размещен сбоку на дроссельном патрубке напротив рычага управления воздушной задвижкой

Технические характеристики:

• Опорное напряжение — 5 В;
• Размер открытия на холостом ходу — 0%;
• Выходной сигнал при закрытой заслонке — 0,3…0,7 В;
• При открытии дроссельной заслонки на 76…81 % выходной сигнал датчика — 4,05…4,75 В;
• Вес (брутто): 0,057 кг;
• Габариты упаковки: 34x50x75 мм.

Обозначение (Артикул):

Согласно классификатору завода производителя — 2112-1148200-00

Электросхема подключения:

Датчик положения дроссельной заслонки (ДПДЗ) модели 2112-1148200-00 подсоединяется непосредственно к контроллеру. Для этого на нем имеется разъем из трех контактов. Клемма «1» датчика подключается к контакту «17» ЭБУ. Это масса контроллера. Контакт «2» ДПДЗ соединен с клеммой «16» контроллера. Сюда поступает сигнал от датчика положения дроссельной заслонки. Клемма «3» ДПДЗ подсоединяется к контакту «32» ЭБУ. Отсюда поступает электропитание на датчик.

Неисправности регулятора холостого хода и его проверка

В автомобилях, оборудованных инжектором, за холостые обороты двигателя и холодный пуск отвечает отдельный исполнительный механизм (РХХ), управляемый контроллером.

Хотя его конструкция проста и надежна, в течение эксплуатации авто элемент может работать некорректно либо, как всякая другая деталь, отказывает по причине естественного износа.

Как выявить симптомы неисправности и проверить регулятор холостого хода в гаражных условиях, подробно рассказывается в данной публикации.

Как работает регулятор?

В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.

Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения.

Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе.

Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.

1. После включения водителем зажигания контроллер приводит в действие двигатель регулятора, заставляя открыть воздушный канал холостого хода. Величину открытия ЭБУ вычисляет по датчику температуры – если двигатель холодный, шток отодвинется сильнее.
2. В момент запуска форсунки подают обогащенную смесь в цилиндры. Затем количество топлива уменьшается, чтобы мотор не «задохнулся» и не заглох. Число оборотов отслеживается блоком управления с помощью датчика положения коленчатого вала.
3. Объем поступающего через РХХ воздуха учитывается датчиком ДМРВ, стоящим на входном патрубке, при этом поддерживаются повышенные обороты коленвала (1200–1500 об/мин).
4. По температурному датчику блок управления «видит», что двигатель прогревается и постепенно уменьшает холостые обороты, отдавая команду РХХ прикрыть сечение обводного канала. Когда температура достигает приемлемой величины (60 °С и более), регулятор поддерживает обороты на уровне 850 об/мин.

Примечание. Если производится запуск прогретого мотора, контроллер сразу устанавливает шток РХХ в рабочее положение, соответствующее нормальным холостым оборотам.

Симптомы и причины неисправности РХХ

Признаки неисправности датчика холостого хода проявляются следующим образом:

• при холодном пуске число оборотов коленчатого вала не увеличивается, отчего двигатель работает нестабильно и стремится заглохнуть;
• отмечается падение количества оборотов ХХ после существенного увеличения нагрузки на генератор – включения фар, электрических отопителей и так далее;
• мотор периодически глохнет в момент выключения какой-либо передачи механической КПП (симптом проявляется в процессе движения);
• обороты «плавают» — самопроизвольно повышаются и снижаются.

Важный момент! Существует ошибочное мнение, что поломка регулятора обязательно сопровождается включением индикатора Check Engine на приборной панели. Поскольку элемент является исполнительным механизмом, опция светового предупреждения предусмотрена далеко не во всех автомобилях.

Если на машине отмечаются признаки неисправности РХХ в виде плавающих оборотов мотора на холостом ходу, может понадобиться расширенная диагностика.

Самопроизвольное изменение частоты вращения коленчатого вала происходит по многим причинам – выход из строя какого-либо датчика, подсос воздуха, неисправности газораспределения и так далее.

Поиск неполадок лучше начать именно с проверки регулятора.

Отказ РХХ происходит по трем основным причинам:

1. Обрыв или плохой контакт в цепи питания. Проще говоря, проблемы с проводкой.
2. Поломка шагового двигателя из-за естественного износа. В данном случае поможет только замена датчика холостого хода.
3. Загрязнение штока и конуса масляным налетом.

Существует и четвертая причина – неполадки электронного блока управления. Проблема встречается довольно редко и сопровождается дополнительными признаками – повышение расхода бензина, нестабильная работа на всех режимах, затрудненный пуск и тому подобное.

Масляный нагар попадает на шток благодаря вторичным газам, направляемым системой вентиляции картера на повторное дожигание. Чем изношеннее двигатель, тем больше отложений нарастает на рабочем конусе. В результате перемещение штока затрудняется, в запущенных случаях механизм попросту заклинивает.

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

1. Снимаем клемму с АКБ.

   Проводим демонтаж клеммы АКБ

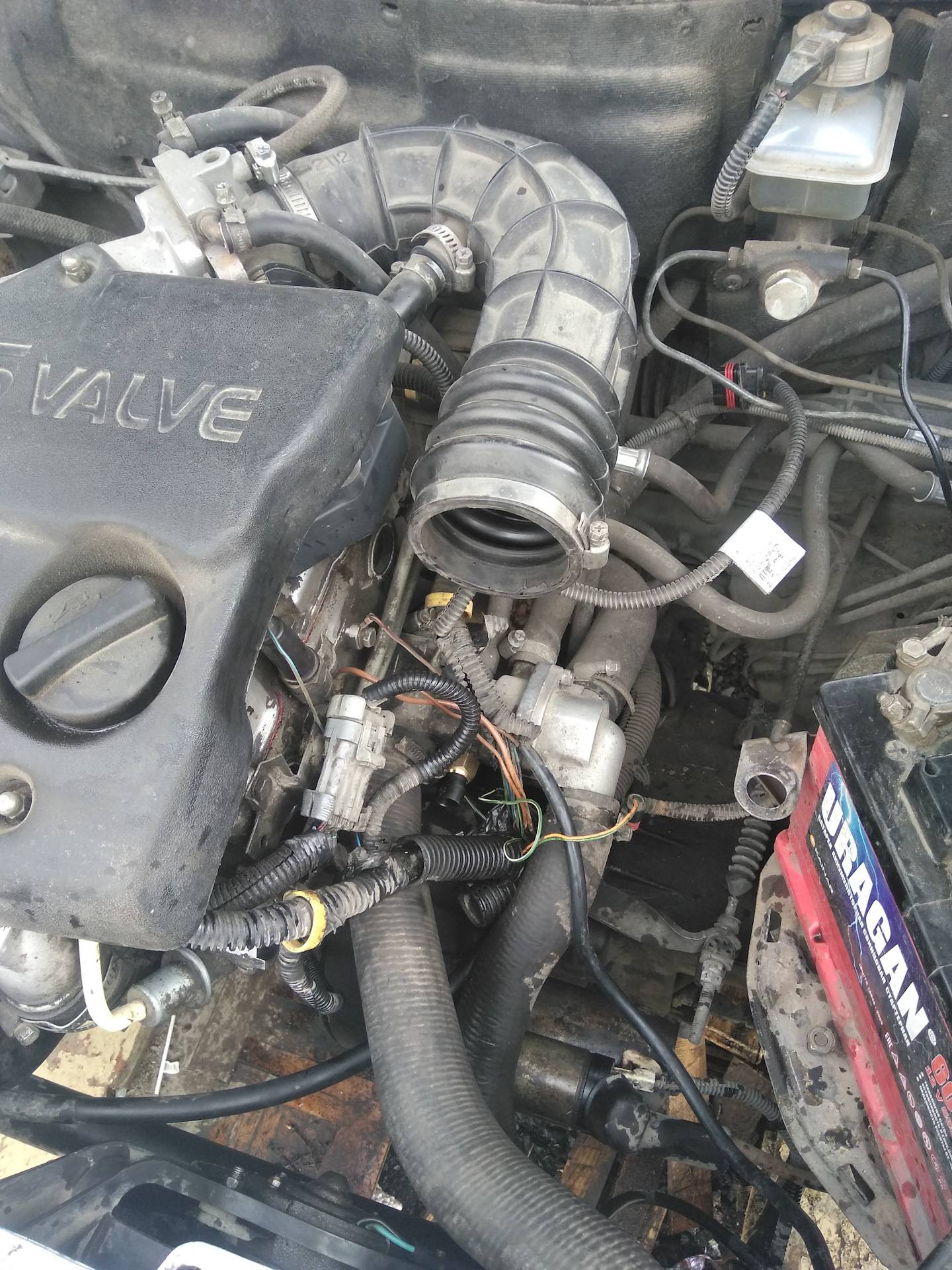

2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

   Для того чтобы добраться до датчика необходимо снять воздушный фильтр

3. Отсоединяем провода, которые питают элемент.

   Отключаем колодку проводов питания датчика

   Датчик температуры охлаждающей жидкости с демонтированной фишкой

4. При помощи ключа на 19, проводим демонтаж изделия.

   Демонтаж ДТОЖ

   Ключом на 19 выкручиваем датчик

5. Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

• Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
• Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
• Другие последствия, к которым датчик привязан косвенно.

Основные признаки неисправного лямбда-зонда

Срок службы кислородного датчика в среднем составляет по пробегу 80-120 тыс. км, но ресурс детали часто сокращается по разным причинам:

• в бак автомобиля заливается некачественный бензин;
• происходит перегрев двигателя;
• неправильно отрегулировано зажигание, вследствие чего возникает детонация;
• установлена бракованная деталь.

Нередко лямбда-зонд выходит из строя преждевременно из-за удара, хрупкий керамический элемент легко разрушается от ударной нагрузки. Именно по этой причине по кислородному датчику нельзя наносить удары, ронять его с высоты на жесткую поверхность.

Определить неисправный лямбда-зонд можно по различным косвенным признакам, неполадкам в работе двигателя:

• мотор работает нестабильно на холостом ходу, обороты постоянно меняются, чаще такое происходит на непрогретом движке;
• увеличился расход топлива, а из трубы глушителя идет черный дым;
• на панели приборов загорается сигнальная лампа Check Engine;
• свечи зажигания быстро покрываются копотью;
• двигатель «тупит» – не развивает обороты, не позволяет машине разогнался до нужной скорости.

Если снять лямбда-зонд с автомобиля, можно заметить, что его внутренняя часть покрылась сажей (копотью) – это говорит о том, что топливо сгорает не полностью, пропорция топливной смеси нарушена.

Артикулы

Для датчиков кислорода сначала использовалось обозначение 21120-3850010. Затем появился артикул с цифрами 1118 (см. фото). Похоже, он относится к датчику нового типа. Проще будет использовать артикулы BOSCH. Перечислим артикулы остальных датчиков:

• ДМРВ (21124 или 21120): 21083-1130010-01, -10, -20;
• ДМРВ (мотор 21120 c ЭБУ Январь 4.1): 2112-1130010, -01;
• ДПДЗ: 2112-1148200;
• РХХ: 2112-1148300-02;
• ДПКВ: 2112-3847010, -01, -03, -04;
• ДТОЖ: 2112-3851010, -01, -02, -05;
• Датчик скорости: 2110-3843010-13, -18;
• ДПРВ: 2112-3706040, -02, -03;
• ДД: 2112-3855020, -01, -02, -03;
• Датчик давления масла: 2106-3829010, -01, -02;
• Датчик уровня тосола: 2110-3839310-10, -11, -12, -13, -14;
• Датчик указателя температуры охлаждающей жидкости: 2101-3808600, -02, 2106-3828010.

Три последних датчика к блоку ЭБУ не подключаются. Зато может быть подключён датчик неровной дороги (2123-1413130). На работу двигателя он влияет, хотя и закреплён на кузове. В составе двигателей с ЭБУ Январь 4.1 датчиков кислорода нет. Вообще на хэтчбеках ВАЗ-2112 датчики могут использоваться другие – не те, что указаны в списке. Но тогда речь идёт о 8-клапаннике. А всё, что мы указали, относится к 16-ти клапанам, вот схема этого двигателя.

Регулятор холостого хода

Обойтись без вождения на холостом ходу сегодня, в городских условиях, водителю попросту не обойтись. Поэтому каждое авто, в том числе ВАЗ 2110, оборудуется датчиком холостого хода. Некорректная работа или выход из строя данного регулятора будет значительно затруднять вождение, ведь это будет способствовать остановке мотора даже на самых кратковременных остановках. Так что если контроллер выходит из строя, а в автомобилях ВАЗ 2110 это — не редкость, его нужно как можно быстрее менять.

Демонтаж регулятора холостого ходаОсновным предназначением регулятора этого типа является поддержка нужных для нормальной работы силового агрегата оборотов. Благодаря устройству водитель всегда может осуществлять кратковременную остановку в результате изменения поступающего объема воздуха. Что касается места расположения, то этот контроллер устанавливается на дроссельной магистрали. В частности, речь идет об анкерном шаговом моторе, который оборудован двумя обмотками.

Когда на одну из обмоток поступает соответствующий сигнал, специальная иголка делает движение вперед на один шаг, и назад — на второй. Благодаря червячной передачи осуществляется вращательное движения устройства, которое производится с помощью шагового моторчика, таким образом, преобразовывая это движение в поступательное. Непосредственно сам шток, а именно его конусной частью, располагается в магистрали, через которую осуществляется подача воздушного потока.

Благодаря функционированию штока система производит настройку холостого хода силового агрегата. Шток от устройства, как сказано выше, может втягиваться либо выдвигаться. В этом случае все зависит от того, какой именно импульс будет подаваться от регулятора. Сам контроллер позволяет корректировать частоту, с которой будет вращаться коленвал мотора при кратковременной остановке машины.

Кроме того, контроллер управляет поступающим воздушным потоком, который передается в обход дросселя в закрытом положении. Когда двигатель прогрет, регулятор, управляя перемещением самого штока, на холостых оборотах позволяет поддерживать необходимую частоту вращения коленвала. При это нагрузка и состояние силового агрегата роли не играют.

Замена датчик скорости на ВАЗ 2110

О том, как в домашних условиях осуществляется замена контроллера скорости на инжекторной «десятке», узнайте из видео ниже (автор ролика — В гараже у Сандро).

Эффективная работа инжекторного двигателя обеспечивается набором датчиков. Все они подключаются к блоку ЭБУ. Хэтчбеки «Лада» семейства «2112» выпускались только с инжекторными двигателями, и две разновидности этих ДВС являются 16-клапанными. О них речь пойдёт дальше. Все датчики ВАЗ-2112, их расположение и внешность будут показаны на фото. Датчик избыточного давления масла, не подключаемый к ЭБУ, у нас показан на видео.

Установка и замена кислородного датчика на ВАЗ 2112

• Ключ на «17»;
• Новый контролер;
• Ветошь;
• Мультиметр;
• Дополнительное освещение (опционально).

Диагностика контролера своими руками на ВАЗ 2112:

• Глушим мотор, открываем капот;
• Отсоединяем клемму с ДК;
• Подводим концевики мультиметра (распиновка);
• Переводим оборудование в режим «Сопротивление»;
• Считываем показания шкалы.

Если стрелка тяготеет к бесконечности – контролер исправен. Если показания уходят в «ноль» — замыкание, неисправность, умирает лямбда зонд. Так как контролер неразборный, ремонту он не подлежит, замена новым.

Процесс самостоятельной замены вовсе не сложный, но требует внимательности со стороны ремонтника.

• Устанавливаем машину на смотровой канал для удобства проведения работ. Если нет смотровой ямы, то воспользуйтесь придорожной эстакадой, гидравлическим подъемником;
• Глушим мотор, открываем капот, ожидаем пока выхлопная система остынет до безопасной температуры, чтобы не получить ожоги кожных покровов кистей рук;
• Возле резонатора (муфты) находим контролер кислорода. Снимаем колодку с проводами;
• Ключом на «17» отвинчиваем датчик с посадочного места;
• Проводим профилактику, очищаем резьбу от наслоений, ржавчины, коррозии;
• Вкручиваем новый контролер;
• Надеваем колодку с проводами.

Запускаем двигатель, работает на холостом ходу. Остается проверить исправность, функционал, стабильность такта двигателя. Смотрим на приборную панель, индикацию ошибок электронного блока управления.

Первый датчик температуры

В двигателе первый датчик закреплен за передачу приема охлаждающей жидкости. Когда повышается температура сопротивления датчика направление меняется в направлении на величину определенной шкалы приборов. Такая шкала будет показывать повышение градусов температуры двигателя в охлаждающей жидкости и позволяет дополнительным устройствам охлаждения осуществлять пуск через на монтажном блоке или вентиляторе через специальное реле.

Многие водители в летнее время убирают термостат для того чтобы не трогать клапана термостата и пустить по длинной системе. При наступлении зимнего периода чтобы мотор начинал обогрев двигателя устанавливается снова датчик температурного охлаждения.

Датчик коленвала (Датчик синхронизации)

При кружении задающего диска меняется магнитный поток в магнитопроводе датчика синхронмзации, наводя импульсы напряжения переменного тока в его обмотке. Задающий диск связанный со шкивом привода генератора и представляет собой зубчатое колесо с 58 зубьями, размещенными с интервалом 6o, и “длинной” впадиной для синхронизации, созданной 2 удаленными зубьями. При совпадении середины первого зуба зубчатого сектора диска после “длинной” впадины с осью ДПКВ коленвал мотора находится в положении 114o (19 зубьев) до верхней мертвой точки 1-го и 4-го цилиндров. ЭБУ рассчитывает положение и частоту вращения коленвала по числу и частоте движения этих сигналов и определяет фазу и продолжительность импульсов управления форсунками и катушкой зажигания.

Технические характеристики:

• Масса — 50 грамм;
• Электропитание — 12 В;
• Предел рабочих температур от -40 до +125 oС;
• Сопротивление обмотки датчика, кОм – 0,570 – 0.750;
• Индуктивность обмотки, мГн – 200 – 420;
• Минимальная амплитуда напряжения с датчика, при частоте указывающего шкива 30 об/мин, не менее, В – 0,3;
• Максимальная амплитуда напряжения с датчика, при частоте задающего шкива 7000 об/мин, не более, В – 250;
• Штекер соответствует соединителю 12052648 предприятия Packard Electric;
• Габариты, мм – 30x45x69.

Обозначение:

• 2112-3847010-00;
• 2112-3847010-04.

Место установки:

Датчик положения коленчатого вала смонтирован на крышке масляного насоса, на расстоянии около 1±0,4 мм от вершины зубца
задающего диска, установленного на коленвалу мотора.

Электрическая схема подключения:

Датчик синхронизации (коленвала) с помощью двухконтактной колодки соединяется с контроллером. Клемма «А» датчика положения коленчатого вала (ДПКВ) подключается к контакту «15» ЭБУ. Контакт «В» соединен с клеммой «34» контроллера. Для предотвращения влияния электрических помех на прохождение импульса от датчика коленвала его провода заключены в экран, который соединен с массой.
