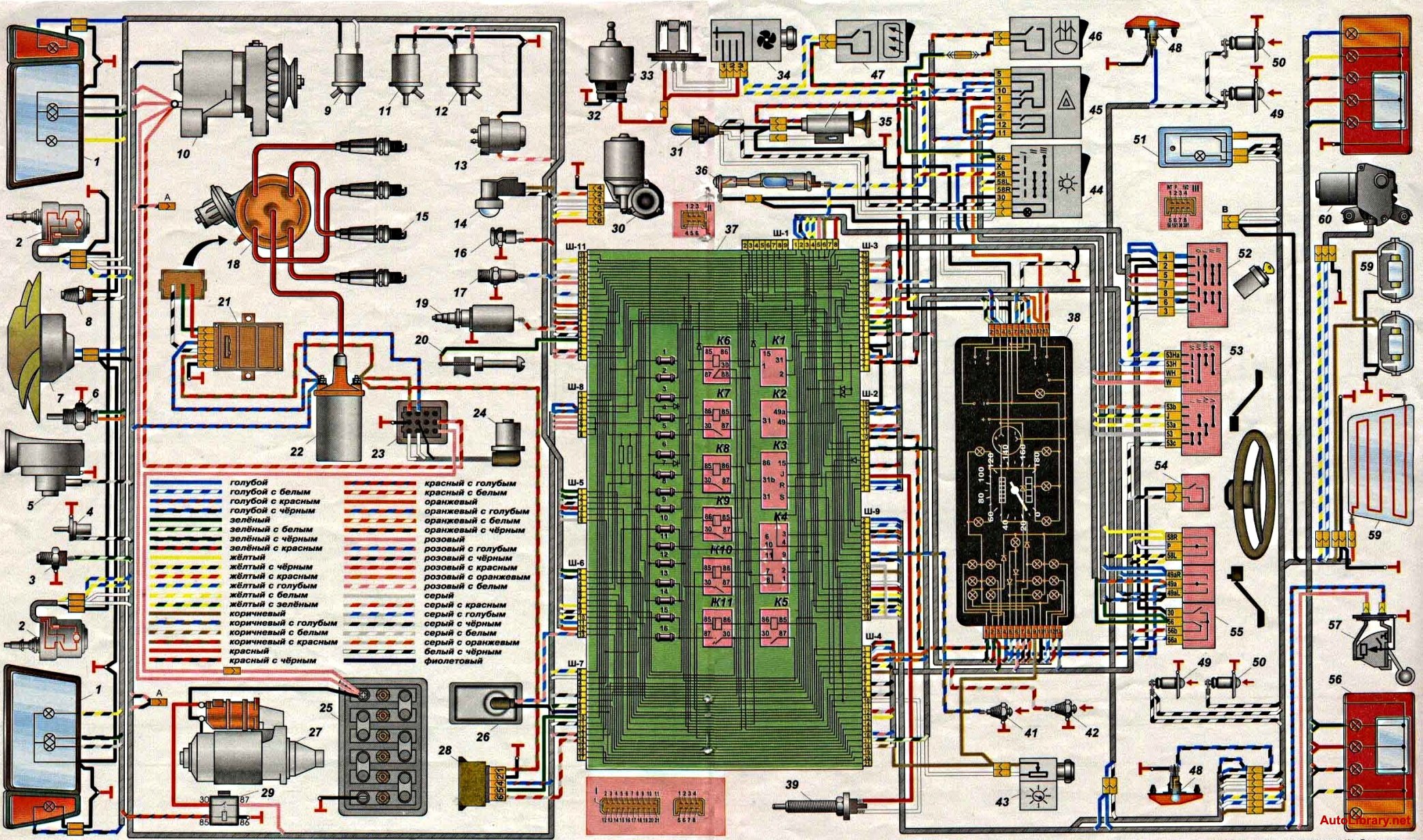

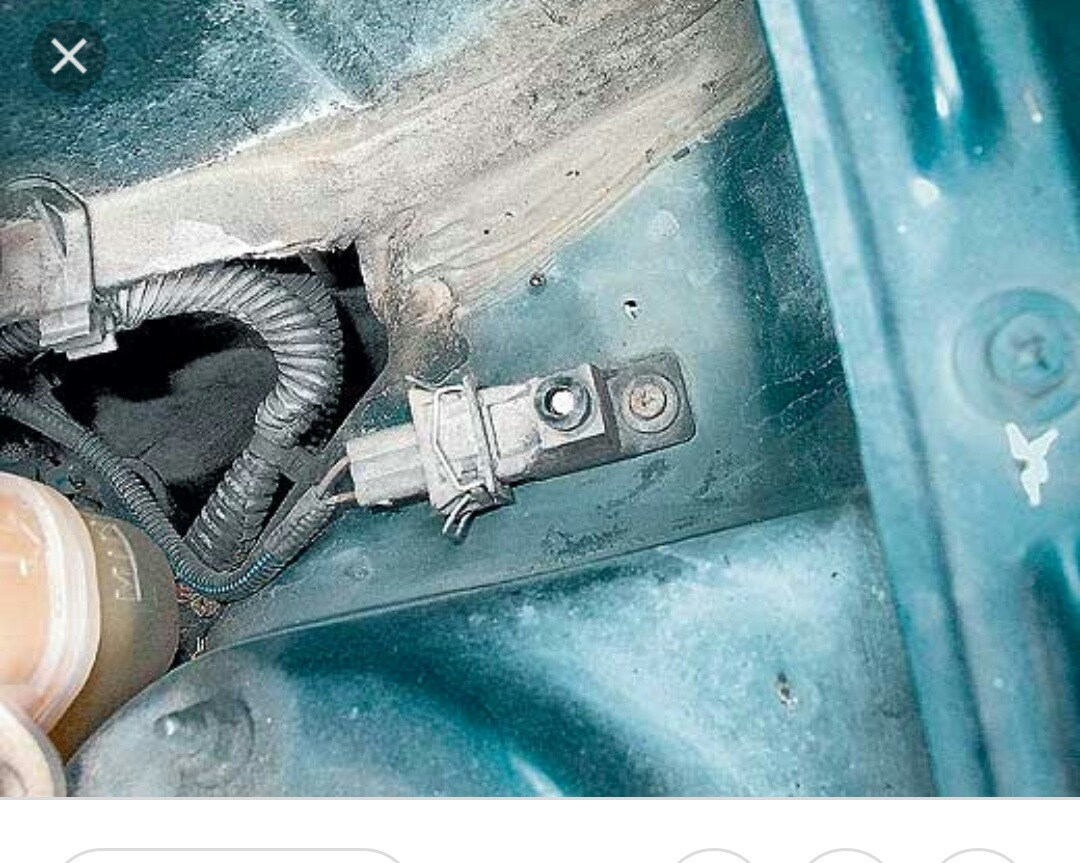

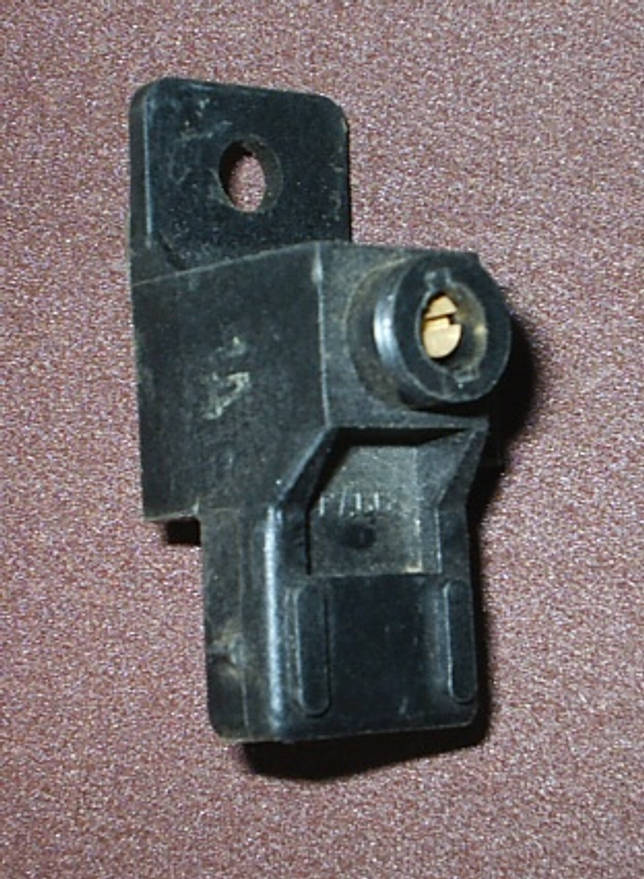

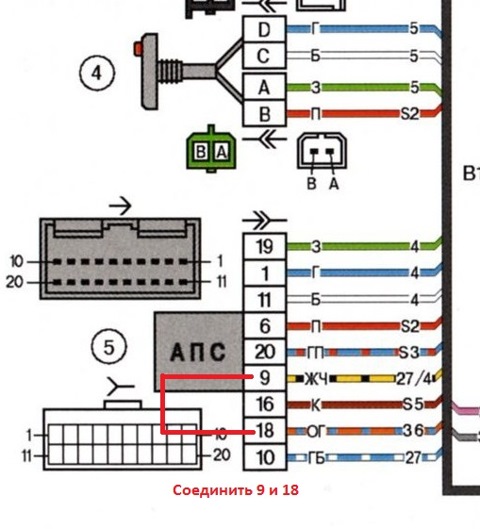

Со потенциометр автомобилей ваз 21083, 21093, 21099 с впрысковым двигателем

Как установить зажигание

Установка зажигания на ВАЗ 2109 с карбюратором выполняется при поддержки стробоскопа. Для выполнения этой процедуры требуются инструменты и оборудование:

• стробоскоп;
• тахометр (если такового нет на приборной панели);
• ключ на «10».

Подготовка к регулировке:

1. Прогревается двигатель до температуры 85 — 90 С.
2. По тахометру устанавливается частота вращения суставчатого вала на уровне 750 — 800 об/мин. Если холостой ход выходит за указанные пределы, необходимо его отрегулировать винтом числа ТВС карбюратора.
3. Со штуцера вакуум-корректора опережения зажигания нужно снять рукав вакуума.
4. Далее следует заглушить мотор и перекрыть просвет в рукаве вакуума.
5. Затем ключом на «10» необходимо ослабить затяжку трех гаек крепежа прерывателя — распределителя.
6. На картере КПП необходимо отыскать смотровое отверстие, закрытое пробкой, на краю которого находится шкала углов опережения зажигания. После извлечения резиновой пробки можно увидать в отверстии зубчатый венец маховика. Медленно вращая вал, нужно отыскать метку на маховике, соответствующую ВМТ в первом и четвертом цилиндрах. Когда эта точна встанет против центрального деления на шкале, расположенной на картере КПП, угол зажигания будет равновелик 00.
7. Метку на маховике необходимо аккуратно пометить белой краской.
8. Правильность благосклонности метки на маховике необходимо проверить по такой же метке, расположенной на шкиве суставчатого вала и метке на задней крышке ремня ГРМ. Если метки сходятся, следовательно, на маховике была помечена правильная контрольная точка.

Видеоурок по установке зажигания на ВАЗ 2109

Подготовительные операции закончены и можно приступать к процессу регулировки зажигания.

Требуется подключить стробоскоп. Алый провод стробоскопа подключается к «+» катушки, черный провод «сажается» на клемму «-» аккумулятора, третий провод подключается к высоковольтному проводу 4 цилиндра.

Дальше запускается двигатель, еще раз нужно убедиться при помощи тахометра в том, что холостой ход есть в пределах 750 — 800 об/ мин и направить стробоскоп на смотровое отверстие. Метка маховика должна быть на отметке 1о ± 1(настройки под бензин А- 92). Для бензина А- 95 на степени 4о ± 1.

Если показания шкалы отличаются от вышеуказанных углов, значит, момент зажигания бедствует в регулировке. Корректировка зажигания производится посредством поворота корпуса прерывателя-распределителя. Заворот по часовой стрелке увеличивает угол опережения зажигания (раннее зажигание), заворот против часовой стрелки приводит к позднему зажиганию.

Тахометр необходим для определения холостого хода при установке зажигания

При выполнении регулировки вертеть трамблер нужно потихоньку на небольшие углы, одновременно контролируя настройки с поддержкой стробоскопа.

После удачной регулировки угла опережения зажигания необходимо затянуть крепежные гайки трамблера и подсоединить шланг вакуума к вакуум-корректору опережения зажигания.

Способ без стробоскопа

В этом случае настраивайте систему зажигания с помощью знакомого, поскольку в одиночку регулировку рассматриваемым методом выполнить невозможно.

Действовать необходимо в таком порядке:

• человек, находящийся непосредственно в машине, запускает двигатель и отслеживает при помощи тахометра количество оборотов;
• второй в подкапотном пространстве деблокирует трамблер и начинает его поворачивать;
• в момент срабатывания зажигания стрелка тахометра резко дергается и возвращается к нулю;
• трамблер зажимается в том положении, при котором случилось вышеописанное событие.

Следует предупредить, что данный метод, в отличие от ранее описанных, не слишком точен. Чтобы добиться ожидаемого результата, придется повторить процедуру несколько раз.

Как правильно выставить угол?

Чтобы в работе вакуумного регулятора опережения зажигания не было проблем, производим выставление угла своими руками.

Для этого необходимо выполнить следующие действия:

1. Сначала заведите мотор. Число оборотов в соответствии с данными тахометра должно быть не выше 800 в минуту. Если ваше транспортное средство не оборудовано тахометром, вам придется установить его дополнительно. Без этого устройства произвести настройку угла правильно будет невозможно.
2. Посветите стробоскопом на смотровое окно, расположенное на люке.
3. Учитывайте то, что наиболее длинная отметка маховика должна располагаться на уровне нулевой отметки. Вам необходимо определить положение на метке, характерной для топлива, которую вы используете.

Данный угол необходимо изменять от нулевого положения в сторону лобового стекла транспортного средства. Чтобы не допустить ошибок, следует несильно проворачивать корпус устройства в правую сторону. Благодаря этому угол опережения начинает увеличиваться, в то время как при движении влево он начнет уменьшаться. Чтобы точно определить, в какую сторону необходимо регулировать, используйте шкалу трамблера.

Каждое деление на шкале соответствует 8 градусам, так что для того, чтобы не допустить ошибок, процедура регулировки должна осуществляться медленно. После выставления правильного угла трамблер отключается и фиксируется в необходимом положении.

Подготовка к настройке зажигания

Перед тем, как настроить зажигание на ВАЗ 2109, подготавливают инструменты и проделывают некоторые манипуляции.

1. Для карбюраторных автомобилей:

Завести и прогреть автомобильный двигатель;
Авто устанавливают на ручной тормоз, под задние колеса поставить опоры, чтобы машина не поехала назад.
Осматривают все элементы системы, особое внимание уделяют распределителю.

2. Для инжекторных моделей подготовка такая же. Перед настройкой необходимо проверить модуль искрообразования на исправность. Часто именно он выводит систему из строя.

Для наладки зажигания потребуется следующий инструментарий:

• Отвертки;
• Стробоскоп, для более точной настройки;
• Ключи на 10 мм;
• Тахометр.

Что необходимо для работы

Если вы решили проводить диагностику неисправностей своего ВАЗ 2110 самостоятельно, то вам потребуется несколько основных вещей для этой работы.

Устройство	Особенности
Адаптер	Это своего рода микросхема, заключенная в корпус. Она позволяет соединить «мозги» вашего автомобиля с компьютером и выдать соответствующую информацию на экран ноутбука или планшета
Кабель	Служит для соединения адаптера с автомобилем и компьютером. Обычно идет в комплекте с адаптером
Компьютер	При выборе компьютера опирайтесь на то, что у вас есть — стационарный ПК, планшет, ноутбук. Лучше переносной компьютер, поскольку соединять авто со стационарным ПК сложно. Не подойдут для диагностики кабели длиной более 5 м, так что учтите это при подключении к ПК
Софт	Необходимое программное обеспечение можно найти на просторах Интернета, либо взять софт, предоставляемый в комплекте с адаптером. Проблем с поиском ПО нет сегодня никаких.

Выбирая адаптер и кабель, принимайте во внимание особенности вашего автомобиля. Не все адаптеры универсальные

Для ВАЗ 2110 примером отличного адаптера служит ELM327. О нем поговорим позже.

Как это работает?

Теперь разберемся, как все это вместе функционирует и как можно своими руками продиагностировать автомобиль.

• Программа диагностики отправляет по средствам COM-порта сигналы через адаптер на контроллер автомобиля.
• Контроллер отправляет в ответ информацию.
• Программа проводит обработку полученных данных, выдавая соответствующий результат на экран вашего компьютера.
• Обмен данными осуществляется по соответствующему протоколу. В зависимости от производителя автомобиля, протокол может быть разным, иметь свои особенности.
• Для упрощения диагностики, многие производители используют универсальный протокол ODB II. Его возможности ограничены и адаптирован не под все автомобили. Он подходит для модели ВАЗ 2110 идеально, поскольку десятка не отличается повышенным количеством электроники в отличие от более современных автомобилей.
• В случае с ВАЗ 2110, программа на экране компьютера выдаст результат в виде кодов ошибок. Достаточно открыть материал, где мы описывали коды ошибок для ВАЗ 2110, чтобы понять, какая именно поломка настигла вашу машину. Далее предпринимаются соответствующие действия по их устранению.

Существенным достоинством диагностики является тот факт, что после нее вы точно знаете, с неисправностью какого характера вы имеете дело. Вам не придется перебирать половину автомобиля, чтобы отыскать источник проблем.

Виды диагностики

Компьютерную диагностику автомобиля можно разделить на три основных вида, один из которых непосредственно к ВАЗ 2110 отношения не имеет.

• Проверка подвески. Ее необходимо проводить в том случае, если резина начала неравномерно изнашиваться или при движении слышатся посторонние звуки. Диагностика позволит определить причины сноса задней и передней оси, что вы можете заметить при вхождении в повороты на скорости.
• Проверка двигателя. Основная доля диагностических мероприятий приходится на силовые агрегаты. Компьютер и адаптер помогут вам, если наблюдается нестабильность холостых оборотов, машина с трудом заводится, увеличивается расход топлива, падает мощность и пр.
• Проверка АКПП. Поскольку ВАЗ 2110 не оснащается автоматической коробкой передач, смысла в проведении ее диагностики нет.

Разъемы

Вы решили провести диагностику. Но что и куда подключать?

На ВАЗ 2110 разъем для компьютерной диагностики (КД) располагается снизу рулевой колонки справа от водителя. Разъем носит название OBD. Эта информация существенно упрощает поиск подходящего адаптера.

Чтобы провести проверку, вам следует выполнить следующую последовательность операций:

• В разъем возле рулевой колонки OBD вставляется адаптер;
• Компьютер при этом нужно уже включить;
• Когда колодка будет соединена с адаптером, нужно включить зажигание. Без питания программа работать и считывать данные не сможет;
• Далее подключаем программу, с помощью которой осуществляется тестирование;
• Если все элементы работоспособны, на мониторе компьютера отобразится электроника авто;
• Приступайте к проверке.

Распиновка

Поскольку для проверки нам требуется колодка диагностики, то есть OBD, не лишним будет узнать об особенностях ее распиновки. Так вы легко разберетесь, как выполнять подключение:

• Контакт А — несет ответственность за подключение массы;
• Контакт В — требуется, чтобы подключить L-Line. Учтите, не все автомобили имеют этот контакт;
• Контакт М — служит для подключения K-Line;
• Контакт Н — питание +12В;
• Контакт G — контролирует работу бензонасоса.

Способы регулировки зажигания ВАЗ 2109 карбюратор и инжектор своими руками

Регулировка электронного зажигания на инжекторе

Если у вас инжектор и вы обнаружили признаки раннего зажигания, то учтите, что все инжекторы оснащены электронным модулем. Соответственно, на инжекторе процедура регулировки и настройки нужного момента искры на свечах производится методом программирования блока управления. Чтобы осуществить схему регулировки момента искры электронного модуля на инжекторе, потребуется специальный софт. Поэтому владельцам «девяток» с инжектором для регулировки модуля необходимо обращаться на СТО.

Выставление меток на ВАЗ 2109

Регулировка стробоскопом

Отрегулировать неисправность модуля можно по другой схеме, с помощью стробоскопа — в этом случае процесс настройки осуществляется на холостых оборотах двигателя с карбюратором. Следует отметить, что обороты коленвала в данном случае должны составлять от 820 до 900 об/мин. Многие специалисты считают этот способ самым точным!

Как выставить зажигание на ВАЗ 2109 карбюратор с помощью стробоскопа:

1. Как сказано выше, частота оборотов должна составлять не более 900. Если этот параметр на карбюраторе выходит за пределы, необходимо отрегулировать объем топливно-воздушной смеси.
2. Затем от штуцера необходимо отключить вакуумный патрубок, после чего глушится мотор транспортного средства. При этом в вакуумном патрубке необходимо убрать просвет.
3. Если просвета нет, следующим этапом будет откручивание трех гаек фиксации устройства распределителя-прерывателя.
4. Далее, необходимо демонтировать резиновую пробку из картера коробки передач. За ней расположено смотровое отверстие маховика. Также необходимо отсоединить кабель первого цилиндра от крышки распредвала.
5. Теперь включается в работе стробоскоп — он подсоединяется вместо отключенного кабеля, а также к АКБ. Когда вы заведете двигатель, устройство станет посылать сигналы в такт работы маховика. Вам необходимо вращать распредвал до того момента, пока метка не совпадет с той, которая находится на маховике. При выставлении метки после подключения стробоскопа ее необходимо зафиксировать. Чтобы проверить метку в соответствии со схемой, произведите диагностику ее положения. Если риски на маховике и коленвале совпадают, то это свидетельствует о том, что настройка зажигания на карбюраторе прошла успешно (автор видео — Дмитрий).

Регулировка зажигания по лампочке

Если стробоскоп не включается или у вас его попросту нет, то неисправность коммутатора или другого элемента, которая привела к необходимости регулировки, может быть решена с помощью лампочки. Кстати, неисправность коммутатора для многих является проблемой. Итак, для выставления момента искры на модуле вам потребуется обычная лампа на 12 вольт. Сама процедура заключается в установке момента модуля путем ослабления фиксатора регулятор момента появления искры.

Процедура осуществляется следующим образом:

1. Чтобы правильно выставить момент искры на модуле ДВС с карбюратором, с помощью специального ключа необходимо провернуть коленчатый вал до совпадения рисок. Ели такого ключа у вас нет (необходим именно специальный ключ), то установите четвертую передачу на автомобиле и двигайте его до того момента, пока эти метки не совпадут.
2. Вам требуется подсоединить подготовленную лампу к проводу, который связывает трамблер с катушкой. Используя второй провод, необходимо подключить лампу к массе.
3. Теперь можно подсоединить центральный кабель к массе транспортного средства, то есть к кузову авто. На корпусе трамблера следует ослабить винты фиксации, после чего активировать зажигание — если проблем нет, то лампа загорится.
4. Далее, чтобы правильно выставить искру на модуле, следует вращать корпус вправо до того момента, пока лампа не погаснет. Когда лампа погаснет, начните проворачивать трамблер влево. Остановиться необходимо только тогда, когда лампочка загорится. Постарайтесь больше не двигать устройств, просто затяните винты корпуса. Схема настройки искры на карбюраторе с помощью лампы позволяет решить проблему регулировки своими руками, при этом вам не нужно будет тратиться на прибор. В принципе, справиться с такой задачей сможет любой автомобилист (автор видео — Наиль Порошин).

Тестируем настроенное зажигание

Проверку работоспособности рассматриваемой системы делают таким образом:

• силовую установку разогревают до рабочего состояния;
• медленно нажимают на акселератор, увеличивая обороты на максимум.

После этого автомашину выводят на трассу и разгоняют до 50 километров. Затем снова быстро жмут на педаль акселератора. В идеале должна произойти короткая детонация. Если она будет длительной, то это свидетельствует о слишком быстром срабатывании зажигания. В то же время о замедленном говорит отсутствие характерного звука стучащих «пальцев».

Все вышеописанные способы подойдут для карбюраторных моделей. В инжекторных машинах зажигание регулируется через бортовой компьютер. Выполнить весь процесс в домашних условиях в теории можно, однако для этого понадобится ПК и узкопрофильное ПО, а также ряд очень специфических знаний. По этой причине лучше для настройки обратится в автосервис. Неумелые действия нередко приводят к поломкам, устранять которые приходится за гораздо большие деньги.

Данное видео поможет лучше разобраться с тем, как правильно настраивать зажигание непосредственно на ВАЗ-2109:

Эксплуатация отечественных автомобилей вообще, и тольяттинской «девятки» в частности, в довольно непростых климатических и дорожных условиях Российской Федерации предполагает возникновение аварийных ситуаций, и, как следствие, проведения ремонтно-восстановительных мероприятий. Все это не может не сказаться на корректности функционирования системы зажигания «ВАЗовской» «девятки». А, не настроенная система зажигания, в свою очередь, предполагает перегрев силовой установки и ее нестабильную работу в разнообразных режимах, увеличенное потребление топлива и существенную потерю мощности.

Итак, регулировка зажигания «ВАЗ 2109». Существует несколько, относительно несложных в техническом плане, способов настройки зажигания «девятки». Однако стоит различать тип силового агрегата, поскольку установленный на «ВАЗ 2109» инжектор модуль зажигания, настраивается иначе, нежели зажигание карбюраторной силовой установки.

Как отрегулировать обороты холостого хода на карбюраторе

Начнем с более простой дозирующей системы. Главным плюсом карбюратора заслуженно считается возможность быстрого обслуживания устройства своими руками, используя при этом минимальный набор подручных инструментов.

Для регулировки холостых оборотов в этом случае потребуется иметь несколько ключей и отверток. Главной задачей будет выставление таких оборотов, когда двигатель способен стабильно работать, при этом частота вращения коленвала будет минимально возможной для устойчивой работы агрегата.

Давайте рассмотрим регулировку на примере карбюратора Солекс. Прежде всего, желательно иметь тахометр, который поможет определить частоту вращения коленвала. На некоторых автомобилях такое устройство может отсутствовать конструктивно, тогда как на других входит в штатную комплектацию и находится на приборной панели.

В некоторых случаях можно использовать мультиметр-тестер. Плюсовой выход подключается к выходу К на катушке зажигания, минусовой присоединяется на массу.

Как правило, для большинства систем данного типа число холостых оборотов составляет 750 — 800 об/мин. Получается, необходимо выставить холостой ход в заданных рамках, причем ДВС должен работать устойчиво.

Для этого на Солекс нужно вращать регулировочный винт, отвечающий за количество топливно-воздушной смеси. По окончании коленвал должен вращаться с частотой 750 — 800 об/мин. Однако во многих случаях на этом регулировка не заканчивается.

На указанном винте может стоять отдельная заглушка из пластика, которую понадобиться снять. Сделать это можно путем прокола заглушки шилом, после чего в отверстие просовывается металлический крючок для извлечения. Также можно ввинтить в заглушку саморез, после чего без особых затруднений вытащить элемент.

Перед началом регулировок ХХ винтом качества также следует проверить правильность выставления зажигания (момент зажигания, УОЗ), состояние свечей зажигания и свечных бронепроводов. Также понадобится исключить вероятность стороннего подсоса воздуха. Параллельно нужно быть готовым к тому, что регулировки потребуется повторять несколько раз до получения необходимого результата.

Весь процесс выглядит следующим образом:

Если же винт выкручивать против часовой стрелки, тогда заслонка прикрывается, обороты будут уменьшаться. Получается, необходимо найти такое положение регулировочного винта количества смеси, при котором обороты находятся на отметке 900 об/мин.

Search

2-я Самара была первой машиной посередине переднего привода от ВАЗа с системой впрыска в начале. Первые экземпляры ВАЗ-2114 все еще продавались с восьмиполюсным двигателем и бесконтактной системой зажигания, а последующие двигатели уже имели 100% электрическую систему с теми же 8 клапанами. Перед установкой зажигания необходимо выяснить, какая система установлена ​​на двигателе, что мы будем делать на данный момент.

Вычислить тип системы зажигания на ВАЗ-2114 довольно просто — если установлен переключатель, аналог замка зажигания контактного зажигания, это означает, что система бесконтактная, но с распределителем-распределителем. В этом случае время зажигания устанавливается путем поворота распределителя до определенной степени.. Точность регулировки зависит от опыта мастера, а также от используемого оборудования. Однако такая система позволит вам гибко и точно настроить зажигание с помощью стробоскопа.

В большинстве двигателей, которые были установлены на 2-й Самаре и десятом ВАЗе, система зажигания бесконтактная электрическая. Распределителя нет, так как момент зажигания контролируется автоматически в режиме реального времени и только с помощью системы управления двигателем, электроникой. Система не требует обслуживания, и ее схема показана на фото ниже.

Как видно из схемы, которая реализована в восьмиклапанных форсунках, для правильной работы системы зажигания электрического блока управления двигателем необходимо подавать соответствующую информацию от датчиков. Основным датчиком системы является датчик положения коленчатого вала. Он расположен слева на выходе из блока цилиндров рядом со шкивом привода генератора, если смотреть на конец коленчатого вала.

Замена ГРМ на 8 кл двигателя ВАЗ 2108,2109,2110,2111,2113,2114,2115

Датчик положения коленчатого вала

You may also like

Шкив коленчатого вала имеет привод главного редуктора, который генерирует электрические колебания, а датчик преобразует их в импульс, этот импульс подается на компьютер. Блок управления, начиная с положения коленвала, подает сигнал на модуль зажигания, который распределяет искру между свечами.

Кроме того, датчик положения коленчатого вала устанавливает момент впрыска топлива, поэтому сначала мы будем следить за его состоянием.

Снимите крышку времени

Схема сигнала от датчика коленчатого вала: 1 — главный диск коленчатого вала; 2 — датчик положения коленчатого вала; 3 — угол поворота коленвала; 4 — выходной сигнал датчика положения коленчатого вала

Совместите метку маховика с меткой на корпусе маховика

Следим за совпадением меток на шкиве масляного насоса и оттока на блоке цилиндров

Контролируем совпадение меток на приводном шкиве распредвала и крышке ремня ГРМ

Если три метки совпадают, это означает, что поршни первого и четвертого цилиндров находятся в верхней мертвой точке в этой точке. Именно тогда зазор между зубьями основного диска должен совпадать с приливом на блоке цилиндров, а 20-й зуб от зазора должен совпадать с датчиком положения коленвала. Именно тогда датчик пульсирует блок управления двигателем, указывая на то, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия.

Как видно из приведенной выше схемы, система зажигания состоит из цепей высокого и низкого напряжения. В связи с этим есть несколько вещей, которые необходимо знать при проверке вашей системы.

You may also like

Как быстро установить временные метки на вес 8кл

Высоковольтные провода работают порядка сорока тысяч вольт. В нашем случае такое напряжение не опасно, но получение разряда даже при слабом токе и такое напряжение практически полезно для здоровья и настроения. Поэтому лучше всего работать в резиновых перчатках и использовать инвентарь с утепленными ручками.

Для проверки состояния системы потребуются плоскогубцы с изолированными ручками, стандартный набор инструментов и мультиметр

Обратите внимание, что мы тестируем только схемы, а не микропроцессорную часть. Это требует компьютерного оборудования и специальной подготовки

1. Когда зажигание выключено, мы проверяем контакты на всех разъемах системы. Сначала установка и контакт высоковольтных проводов в модуле зажигания.
2. Снимите блок с модуля и проверьте напряжение на клеммах. ИЗ и В. Мультиметр настроен на низкий контроль переменного тока. Подробнее см. В разделе «Проверка модуля зажигания».

Проверьте напряжение на клеммах C и B модуля зажигания.

Проверить 2 и 4 контакты катушки зажигания с помощью мультиметра

Проверка высоковольтных проводов

Так что вы можете сделать это сами установить зажигание на ВАЗ-2114 с впрыском 8-клапанного двигателя. Удачной работы всем!

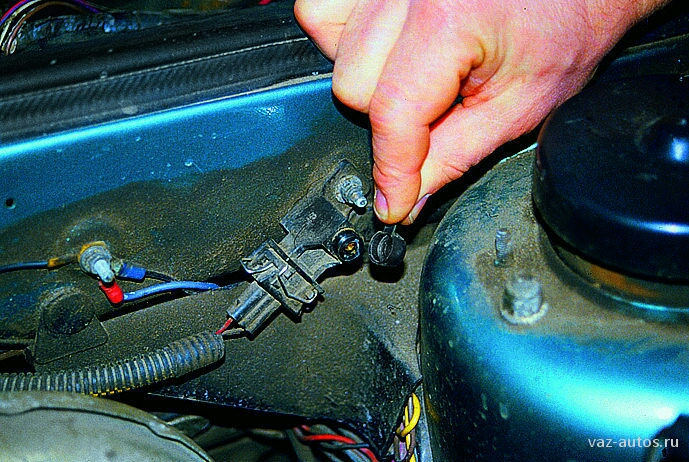

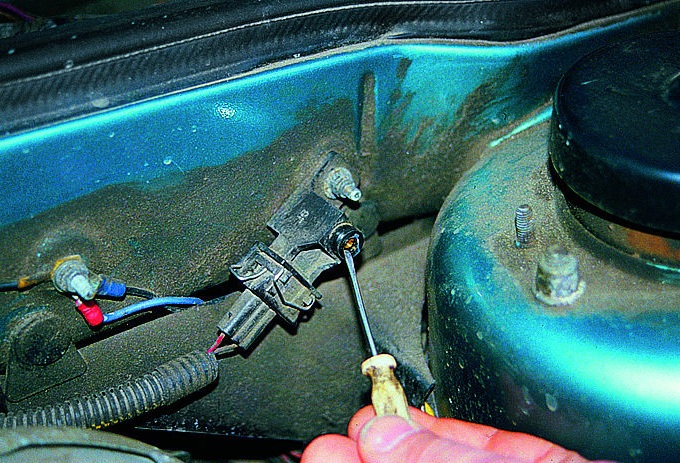

Настройка холостого хода при регулировке СО

Настройка холостого хода позволяет достичь оптимальной работы двигателя, улучшить экономичность и долговечность двигателя, а также снизить выбросы вредных веществ в атмосферу.

Шаги настройки холостого хода:

1. Установите автомобиль на ровную горизонтальную поверхность и убедитесь, что привод измерения оборотов двигателя находится в положении Холостой ход.
2. Для настройки холостого хода, необходимо использовать специальный оборудование, такое как ИСКРА-Пульсар или аналогичное.
3. Следующим шагом является установка параметров холостого хода в соответствии с рекомендациями производителя ВАЗ 2109 инжектор.
4. После установки параметров холостого хода, необходимо проверить обороты двигателя при холостом ходе. Они должны находиться в пределах рекомендаций производителя, чаще всего это 800-900 оборотов в минуту.
5. Если обороты двигателя при холостом ходе не соответствуют рекомендациям, необходимо осуществить дополнительную настройку, используя регулирующие винты.

Особенности настройки холостого хода

При настройке холостого хода необходимо учесть ряд особенностей:

• Настройку холостого хода рекомендуется проводить на прогретом двигателе, чтобы получить наиболее точные результаты.
• Холостой ход должен быть настроен таким образом, чтобы двигатель работал плавно и ровно, без рывков и выпрыгиваний.
• При настройке холостого хода необходимо учитывать текущую погоду и климатические условия, так как они могут влиять на работу двигателя.
• В процессе настройки холостого хода, следует использовать специальные приборы и инструменты, чтобы избежать ошибок и получить наиболее точные результаты.

Возможные проблемы при неправильной настройке холостого хода:	Действия для исправления проблемы:
Двигатель не держит обороты при холостом ходе	Необходимо увеличить обороты, используя регулирующие винты.
Двигатель работает неровно при холостом ходе	Проверить состояние свечей зажигания, форсунок, датчиков и проводки системы впрыска, а также прочистить систему впрыска.
Высокий расход топлива при холостом ходе	Проверить состояние системы впрыска, воздушного фильтра и датчика кислорода, а также провести очистку и обслуживание этих элементов.

Правильная настройка холостого хода является одним из важных моментов при регулировке СО на ВАЗ 2109 инжектор. Следуя указанным рекомендациям и учитывая особенности данного процесса, можно достичь оптимальной работы двигателя и снизить вредное воздействие на окружающую среду.

Регулировка стробоскопом

Как произвести настройку и отрегулировать УОЗ на ВАЗ 2109 или 21099 при помощи стробоскопа? С такой задачей сможет справиться каждый, но нужно учитывать, если в работе модуля имеются неисправности, то вероятнее всего, регулировка не позволит решить проблему. Обороты двигателя при регулировке должны быть в районе 820-900 оборотов в минуту. Метод регулировки УОЗ при помощи стробоскопа считается одним из наиболее точных.

Как выполнить такую процедуру:

1. Для начала нужно завести силовой агрегат и выставить соответствующее количество оборотов его работы. В том случае, если данное значение на карбюраторном двигателе выходит за пределы, то нужно произвести настройку соотношения воздуха и топлива для образования горючей смеси.
2. Далее, необходимо от штуцера отсоединить вакуумную магистраль. Сделав это, двигатель авто следует заглушить, после чего в вакуумном шланге нужно будет убрать просвет. В том случае, если просвет отсутствует, то нужно будет выкрутить три гайки, которые крепят корпус трамблера или распределительного устройства.
3. Когда эти действия будут выполнены, нужно будет извлечь прорезиненную пробку из картера трансмиссии, прямо за ней находится смотровое отверстие маховика. Кроме того, надо будет отключить высоковольтный провод от цилиндра под номером 1 от крышки распределительного узла.
4. После этого следует активировать сам стробоскоп. Это устройство подключается вместо отсоединенного провода, а также к аккумуляторной батарее. После запуска силового агрегата устройство будет передавать импульсы в такт работы маховика. Корпус трамблера в данном случае будет проворачиваться до того момента, пока риска на нем не совпадет с той, что отмечена на самом маховике. Когда выставление метки будет завершено, нужно будет закрепить ее на месте. Для диагностики убедитесь в том, что отметки на маховике и коленчатом вале совпадают, если это так, то установка УОЗ была выполнена правильно (автор видео — Наиль Порошин).

Проверка правильности настройки

После того как мы разобрались с вопросом как установить зажигание на ВАЗ 2109, рассмотрим процесс проверки правильности выполнения регулировочных работ.

Итак, при правильной настройке:

•  в процессе быстрого набора силовой установкой оборотов (при прогретом автомобиле) не отмечаться нарушение стабильности его работы;
•  при движении машины на скорости около 50 км/ч на четвертой скорости и при резком ускорении должно присутствовать непродолжительное детонирование мотора. Если детонирования нет, зажигание позднее, если оно есть, но не проходит – ранее. Корректировку производим путем поворота распределителя в ту или иную сторону.

Помните, что зачастую добиться стабильной работы силового агрегата невозможно из-за неправильной работы топливной системы или вовсе из-за низкого качества бензина. В подобного рода ситуации лучшим выходом из нее будет настройка карбюратора на наиболее оптимальный режим работы с последующей подстройкой момента зажигания.

Неверно выставленное зажигание далеко не самым лучшим образом сказывается на работе двигателя, ухудшая его эксплуатационные характеристики. Многие автовладельцы, как только появляются первые проблемы с мотором, из-за недостатка опыта решают, что причиной всему является поломка карбюратора. В действительности зачастую проблема кроется в неправильно настроенном моменте зажигания и устранить её можно, если знать, как выставить зажигание на ВАЗ-2109 (карбюратор), воспользовавшись нехитрым набором инструментов.

• затруднённый запуск двигателя;
• нестабильный холостой ход и неровная работа силового агрегата в целом;
• заметное снижение мощности мотора, а также его приёмистости;
• повышение расхода топлива;
• появление провалов в оборотах при разгоне машины;
• наличие густого чёрного дыма в выхлопных газах при пуске мотора и во время езды (свидетельствует о слишком раннем моменте и, как следствие, плохом сгорании топлива).

Каждый из этих признаков является причиной того, что двигатель начинает работать менее эффективно, и это, в свою очередь, сказывается на комфортности эксплуатации автомобиля в целом. Поэтому мы рекомендуем ознакомиться с руководством, как выставить зажигание на автомашине ВАЗ-2109 с карбюраторным мотором, чтобы применить эти знания на практике, если потребуется.

В гаражных условиях настраивать угол опережения может даже водитель, не обладающий опытом проведения автомобильного ремонта. Для этого потребуется гаечный ключ на «10» и стробоскоп либо лампочка. Естественно, при помощи стробоскопа настройка зажигания ВАЗ-2109 (карбюратор) будет более удобной и точной, но с помощью лампочки вы также сможете добиться удовлетворительного результата. Далее, мы рассмотрим, как производятся регулировочные работы с применением обоих вариантов.
