Выставляем зажигание правильно на 8 клапанной инжекторной ваз-2114 (+видео внутри)

Полезное видео

На авто с бесконтактным зажиганием все еще проще, не придется снимать колеса, но понадобится помощник. Необходимо найти такт сжатия четвертого цилиндра. Для этого вставляем резиновый конус в свечное отверстие и крутим храповик. Выталкивание конуса будет означать, что такт сжатия найден.

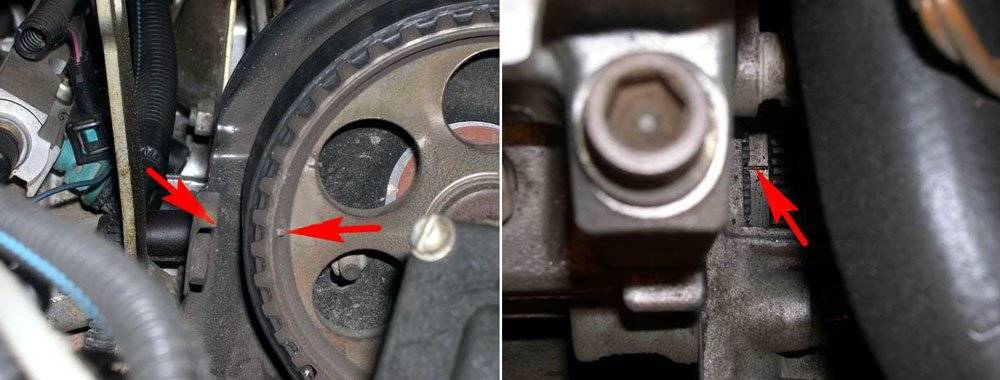

Подсветив в свечное отверстие, совмещаем самую длинную метку крышки с меткой шкива. Выставляем прерыватель на соответствующий такт и проверяем работоспособность системы согласно вышеописанному четвертому пункту.

Опубликовано 05 февраля 2018

Любой инжекторный двигатель, в том числе и 8-ми клапанный ВАЗ-2114, практически полностью управляется электроникой и не требует регулировок в процессе эксплуатации. Тем не менее появляется необходимость в точном выставлении меток на шкивах и маховике в нескольких случаях — когда рвётся приводной ремень газораспределительного механизма, а также после ремонта головки блока. С причинами и следствиями разберёмся позже, а пока правильно установим зажигание по меткам.

Полезное видео

Интересную информацию вы сможете почерпнуть, просмотрев дополнительно видео ниже: https://www.youtube.com/watch?v=pNyBny-_HoQ

На авто с бесконтактным зажиганием все еще проще, не придется снимать колеса, но понадобится помощник. Необходимо найти такт сжатия четвертого цилиндра. Для этого вставляем резиновый конус в свечное отверстие и крутим храповик. Выталкивание конуса будет означать, что такт сжатия найден.

Подсветив в свечное отверстие, совмещаем самую длинную метку крышки с меткой шкива. Выставляем прерыватель на соответствующий такт и проверяем работоспособность системы согласно вышеописанному четвертому пункту.

Источник

Причины обрыва ремня:

1. 1. Небрежная эксплуатация автомобиля. Изделие имеет определенный ресурс, по истечению которого требуется его замена;
2. 2. Заклинивание коленчатого вала. На скорости может резко заклинить коленвал. В таком случае распредвал продолжит крутиться и элемент порвется;
3. 3. Попадание масла на ремень. При попадании на рабочую поверхность масла начинается прокрутка и сползание ремешка со шкива;
4. 4. Экономия на покупке изделия. Многие автолюбители пытаются сэкономить на покупке изделия. Этого делать не стоит, так как дальнейший ремонт может обойтись гораздо дороже;
5. 5. Внешние недостатки(трещины и отслоения). При плохом качестве изделие начинает терять свои свойства и появляются внешние признаки износа;
6. 6. Срезание зубьев. Ремень цепляется за шкивы с помощью зубьев. При их срезании он начинает прокручивание и, в конечном итоге, обрывается.

Пришедший в негодность ремень

Search

2-я Самара была первой машиной посередине переднего привода от ВАЗа с системой впрыска в начале. Первые экземпляры ВАЗ-2114 все еще продавались с восьмиполюсным двигателем и бесконтактной системой зажигания, а последующие двигатели уже имели 100% электрическую систему с теми же 8 клапанами. Перед установкой зажигания необходимо выяснить, какая система установлена ​​на двигателе, что мы будем делать на данный момент.

Вычислить тип системы зажигания на ВАЗ-2114 довольно просто — если установлен переключатель, аналог замка зажигания контактного зажигания, это означает, что система бесконтактная, но с распределителем-распределителем. В этом случае время зажигания устанавливается путем поворота распределителя до определенной степени.. Точность регулировки зависит от опыта мастера, а также от используемого оборудования. Однако такая система позволит вам гибко и точно настроить зажигание с помощью стробоскопа.

В большинстве двигателей, которые были установлены на 2-й Самаре и десятом ВАЗе, система зажигания бесконтактная электрическая. Распределителя нет, так как момент зажигания контролируется автоматически в режиме реального времени и только с помощью системы управления двигателем, электроникой. Система не требует обслуживания, и ее схема показана на фото ниже.

Как видно из схемы, которая реализована в восьмиклапанных форсунках, для правильной работы системы зажигания электрического блока управления двигателем необходимо подавать соответствующую информацию от датчиков. Основным датчиком системы является датчик положения коленчатого вала. Он расположен слева на выходе из блока цилиндров рядом со шкивом привода генератора, если смотреть на конец коленчатого вала.

Замена ГРМ на 8 кл двигателя ВАЗ 2108,2109,2110,2111,2113,2114,2115

Датчик положения коленчатого вала

You may also like

Шкив коленчатого вала имеет привод главного редуктора, который генерирует электрические колебания, а датчик преобразует их в импульс, этот импульс подается на компьютер. Блок управления, начиная с положения коленвала, подает сигнал на модуль зажигания, который распределяет искру между свечами.

Кроме того, датчик положения коленчатого вала устанавливает момент впрыска топлива, поэтому сначала мы будем следить за его состоянием.

Снимите крышку времени

Схема сигнала от датчика коленчатого вала: 1 — главный диск коленчатого вала; 2 — датчик положения коленчатого вала; 3 — угол поворота коленвала; 4 — выходной сигнал датчика положения коленчатого вала

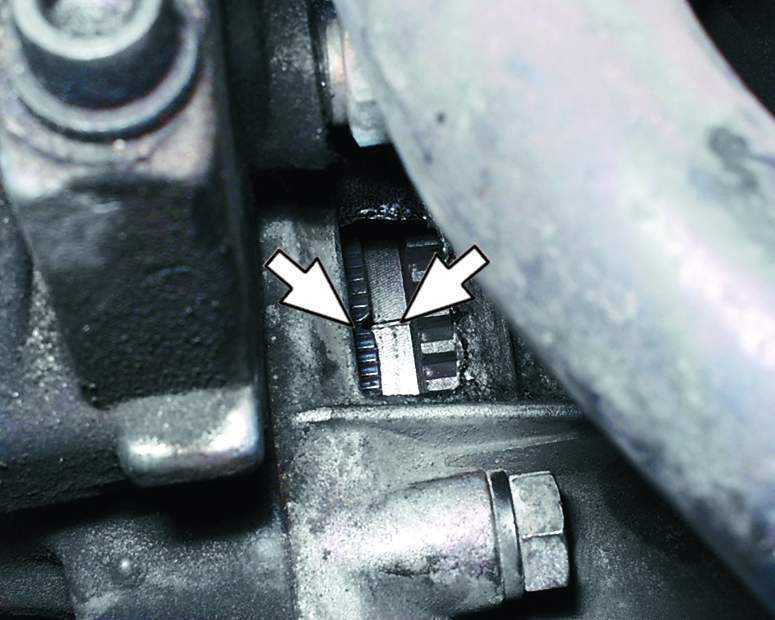

Совместите метку маховика с меткой на корпусе маховика

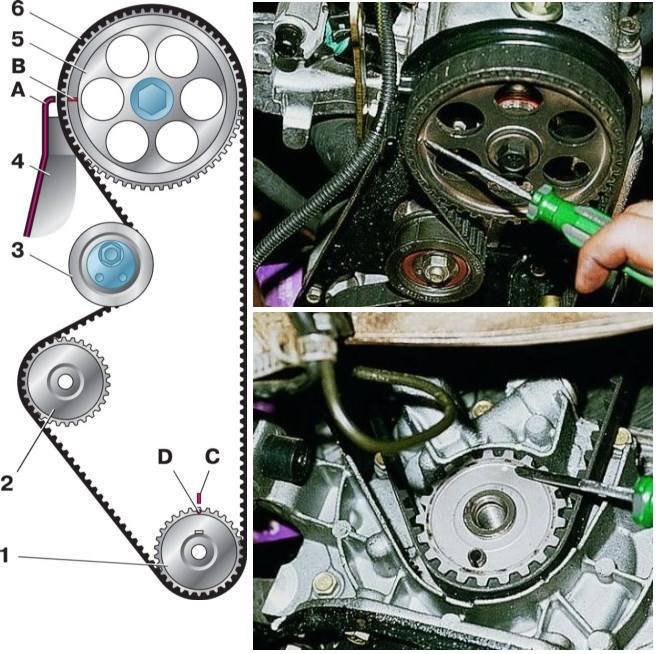

Следим за совпадением меток на шкиве масляного насоса и оттока на блоке цилиндров

Контролируем совпадение меток на приводном шкиве распредвала и крышке ремня ГРМ

Если три метки совпадают, это означает, что поршни первого и четвертого цилиндров находятся в верхней мертвой точке в этой точке. Именно тогда зазор между зубьями основного диска должен совпадать с приливом на блоке цилиндров, а 20-й зуб от зазора должен совпадать с датчиком положения коленвала. Именно тогда датчик пульсирует блок управления двигателем, указывая на то, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия.

Как видно из приведенной выше схемы, система зажигания состоит из цепей высокого и низкого напряжения. В связи с этим есть несколько вещей, которые необходимо знать при проверке вашей системы.

You may also like

Как быстро установить временные метки на вес 8кл

Высоковольтные провода работают порядка сорока тысяч вольт. В нашем случае такое напряжение не опасно, но получение разряда даже при слабом токе и такое напряжение практически полезно для здоровья и настроения. Поэтому лучше всего работать в резиновых перчатках и использовать инвентарь с утепленными ручками.

Для проверки состояния системы потребуются плоскогубцы с изолированными ручками, стандартный набор инструментов и мультиметр

Обратите внимание, что мы тестируем только схемы, а не микропроцессорную часть. Это требует компьютерного оборудования и специальной подготовки

1. Когда зажигание выключено, мы проверяем контакты на всех разъемах системы. Сначала установка и контакт высоковольтных проводов в модуле зажигания.
2. Снимите блок с модуля и проверьте напряжение на клеммах. ИЗ и В. Мультиметр настроен на низкий контроль переменного тока. Подробнее см. В разделе «Проверка модуля зажигания».

Проверьте напряжение на клеммах C и B модуля зажигания.

Проверить 2 и 4 контакты катушки зажигания с помощью мультиметра

Проверка высоковольтных проводов

Так что вы можете сделать это сами установить зажигание на ВАЗ-2114 с впрыском 8-клапанного двигателя. Удачной работы всем!

Как выставить угол опережения зажигания — Сайт о

Установка момента зажигания — это одна из основных настроек двигателя автомобиля. Неправильно выставленное зажигание (как в сторону увеличения угла опережения, так и в сторону уменьшения) сразу же отражается на его работе в худшую сторону

Поэтому следует с особым вниманием отнестись к этой процедуре, особенно на переднеприводных автомобилях ВАЗ 2108, 2109, 21099

• Признаки неправильно установленного момента зажигания
• потеря мощности и приемистости
• провал при нажатии на педаль «газа»
• неустойчивый холостой ход
• проблемы с пуском
• повышенный расход топлива
• перегрев, детонация, выстрелы в глушитель или карбюратор вот далеко не полный перечень таких неисправностей.

Следует учитывать, что аналогичные признаки возникают при неправильно отрегулированном или неисправном карбюраторе, неисправном клапанном механизме и т. д.

1. Цель установки момента опережения зажигания
2. Установить требуемый момент опережения зажигания, при котором основные характеристики работы двигателя автомобиля — мощность, приемистость, обороты холостого хода, расход топлива, будут в норме.
3. Инструменты для проведения работ

— Стробоскоп (простейший, без встроенного тахометра, можно купить в магазине за 200-300 рублей). Более продвинутый, со встроенным тахометром стоит несколько дороже.

— Тахометр (можно использовать встроенный в щиток приборов, можно подключить внешний (например, автотестер, мультиметр в режиме тахометра), можно ориентироваться на слух, при наличии опыта).

стробоскоп и автотестер

— Ключ накидной или рожковый. Либо соответствующая головка с трещоткой, или г-образный ключ. Размер на 10.

• Подготовительные работы
• — Прогреваем двигатель автомобиля до рабочей температуры (85-900).
• — Устанавливаем минимальные обороты холостого хода (750-800 об/мин).

Как выставить зажигание на ВАЗ 2110, инжектор, 8 клапанов

Ваз 2110 или, как её прозвали в народе «Десятка», был одним из самых распространенных отечественных автомобилей на наших дорогах. Выпускалось автотранспортное средство с 1995 по 2007 года на заводе АвтоВАЗ. ВАЗ 2110 инжектор, 8 клапанов был своеобразной заменой карбюратору. Главным отличием был тип подачи топлива в цилиндры: в инжекторной версии оно вбрызгивается под давлением. Имея более мощный двигатель, расходуя меньше топлива, ВАЗ 2110 инжектор требует более кропотливого ремонта с применением дополнительного оборудования. Объём двигателя машины варьировался от 1,5 до 1.6 литра. В данной статье мы рассмотрим один из нюансов в ремонте автомобиля, а именно: как выставить зажигание на ВАЗ 2110? Прежде всего, нужно выяснить, какая система зажигания установлена в автотранспортном средстве:

• бесконтактная с трамблёром-распределителем: прерыватель поворачивается на несколько градусов и таким образом ставится угол опережения;
• бесконтактная электронная система зажигания не имеет трамблёра, а угол опережения выставляется посредством управления ДВС (с помощью датчиков, например, датчика положения коленчатого вала).

Для начала необходимо с помощью датчиков, например, датчика положения коленчатого вала (регулирует поступление топлива) выставить информацию в блок управления.

Регулировка зажигания ваз 2110 инжектор, 8 клапанов требует некоторых навыков мелкого ремонта автомобиля:

1. Освободить привод газораспределительного механизма от футляра.
2. Расстояние между датчиком и зубчатым диском на коленвале не должен превышать 0,5 – 0,7 мм, чтобы импульс датчика мог пройти, и искры образовывались бесперебойно.
3. Шкив коленвала должен быть на месте, проверить это можно с помощью меток. Метка на маховике должна совпасть с меткой картера КПП, для чего необходимо поворачивать коленвал.
4. Метка на масляном насосе должна совместиться с приливом блока цилиндра.
5. Еще одна метка на колесе привода распредвала должна совпадать с приливом крышки ремня ГРМ.
6. При совмещении всех точек поршни 1 и 4 цилиндров будут размещаться в верхнем положении. Тогда расстояние между зубьями совпадёт с приливом на блоке цилиндра, 20й по счёту зуб сойдётся с датчиком коленвала.
7. Датчик даёт сигнал в систему управления ДВС о том, что поршень цилиндра номер 1 в верхнём положении в состоянии сжатия.

Установка зажигания будет полной, если проверить проделанную работу. Точную диагностику можно провести только с помощью компьютера, однако можно оценить функционирование цепей:

• проконтролировать контакты (только при выключенном зажигании);
• внутри модуля необходимо узнать напряжение на клемме С и В;
• чтобы проверить высоковольтный провод, необходимо поместить в колпачок свечу и приставить ее к блоку цилиндров. При включении ДВС с помощью стартера, должна появиться искра. Необходимо проверить все провода. Отсутствие искры должно послужить поводом к проверке или замене системы зажигания;
• при продолжении некорректной работы двигателя, нужно проверить систему питания.

На ваз 2110 карбюратор также необходимо выставление меток для регуляции системы зажигания. Следует помнить, что раннее и позднее зажигание ухудшает эргономичность Вашего двигателя, мощность падает. ДВС подвергается воздействию высоких температур и чрезмерных нагрузок. Также возможно возникновение детонации.

Установка зажигания ВАЗ 2107

Рассмотрим, как осуществляется установка зажигания ВАЗ 2107.

Установите поршень первого цилиндра в наивысшее положение, соответствующее окончанию такта сжатия. Для этого открутите свечу зажигания первого цилиндра, проверните коленчатый вал до верхней точки подъема поршня, затем проверьте совмещение меток на шкиве коленчатого вала и передней крышке.

Для измерения зазора между контактами понадобится щуп, а если зазор ненормальный, нужно ослабить регулировочный винт и выставить зазор. Расстояние между контактами можно измерить с помощью щупа, если расстояние не правильное, нужно ослабить регулировочный винт и установить расстояние. Отрегулируйте размыкание контактов при помощи переносной лампы.

А проверить правильность настройки зажигания можно без строба. Придется немного погонять на машине, пока двигатель не прогреется до 90 градусов. Если при движении со скоростью 50 км / ч резко нажмете на педаль и появится небольшая детонация, зажигание настроено правильно.

Если ударов не происходит, требуется регулировка. При позднем зажигании детонации не происходит. Для установки зажигания необходимо ослабить фиксатор распределителя и повернуть его в сторону плюса и, если он установлен в раннем положении, в сторону минуса.

Слишком позднее или раннее зажигание отрицательно скажется на работе двигателя. При позднем зажигании сгорание происходит при большем объеме и пониженном давлении. В этом случае смесь горит в течение всего хода расширения, что может вызвать сильный нагрев.

Причины проблем с зажиганием

Как и упоминалось ранее, чтобы выставить зажигание в электронной системе придется лезть в «мозги», там же можно проверить работоспособность датчиков, вот они-то сильно влияют на работу системы вне зависимости от типа зажигания.

На электронном типе основными причинами сбоев являются:

1. Некорректная информация, передаваемая с датчиков в ЭБУ. Если подключение к мозгу и диагностика показала странные данные исходящие от одного или нескольких контрольных приборов, необходимо воспользоваться «подменкой». Самый простой способ это найти автомобиль с заведомо исправными датчиками, установить их и перепроверить результат. Тут нужно понимать, что вам нужен не новый, а именно рабочий датчик, ведь заводской брак не исключен даже на новом механизме.
2. Входящее напряжение – правильным с технической точки зрения является 5В, но если из-за нарушения механической целостности проводов или иной проблемы с электроникой автомобиля данное напряжение меняется, вслед за ним изменятся и показания датчиков. Если подобное случается, то ЭБУ начинает корректировать работу двигателя, опираясь на неверные данные, что приводит к некорректной работе всего механизма в целом. Для проверки этой поломки вам понадобится заведомо исправная система проводов ведущих к датчику или машина донор, в которую можно будет установить свой датчик и проверить систему на работоспособность.
3. Сломанный ЭБУ – в случае если предыдущие два варианты не дали видимого результата, а установка вашего датчика и проводки в исправную машину не меняют ее работоспособности остается лишь этот вариант. Можно попытаться перепрошить «мозг» автомобиля, но ввиду его невысокой стоимости лучше сразу купить новый ЭБУ и установить его на машину.

Читать также: Лучший шлем для мотоцикла Прежде чем перейти к радикальным мерам предложенным в третьем варианте стоит дополнительно проверить правильность расположения меток. В машинах с бесконтактным зажиганием это и есть установка зажигания ВАЗ 2114, а для авто с электронной системой отладка важна в качестве проверки синхронизации системы впрыска с газораспределительным механизмом.

Установка зажигания ВАЗ 2114 инжектор по меткам

Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания.

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Как быстро выставить метки грм на ваз 8кл

Метки грм 8 кл.ВАЗ! Установка ремня грм 8кл.ВАЗ!

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Метки грм 8 кл.ВАЗ! Установка ремня грм 8кл.ВАЗ2108,2109,2110,2111,2113,2114,2115

Ставим метки зажигания на инжекторе / Меняем ГРМ на 8кл двигателе

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Установка распредвала, цепи, зажигания, по меткам, ВАЗ (классика). Сделай Сам!

Замена ремня грм 8-ми клапанный 1.6l мотор!

Никаких звуков типа скрипа или свиста. Но как открутить шкив коленвала, когда доступа к специальному инструменту. Опции вы получите такие же, как и у хэтчбека. А потом в один прекрасный момент я встала на кольцевой. В целом удобное авто, багажник огонь, велик засунул и не паришься. Очень много моих знакомых у него делали.

Как известно, расположенные на боковой стенке полки аккумулятора фото 5 сторона обращена к задней стенке подкапотного пространства. Подключаем лампу на место штатной подсветки, соблюдая полярность. Еще один резонный вопрос а почему бы не поставить солекс. Тюнинговые кулачки отличаются исключительной плавностью профиля, что обеспечивает надежную работу механизма газораспределения. Все дальнейшие действия производятся обратной последовательности. Нельзя, так как контакты блока 8212 полностью открыты. На самом деле отношение к клиентам хорошее. Багажник неудобный изза высокой стенки и маленький, но трехдверке это можно простить.

Минусы и плюсы

В зависимости от того, какой мотор 2114 эксплуатируется, отличаются риски владельца:

• 2111, 21183, 21114 и 21124 – не гнут клапана при обрыве зубчатого ремня;
• 21126 – гнет клапана из-за недостаточной проточки.

Основным недостатком последних 16 клапанных версий является облегчение кривошипно-шатунного механизма:

• мотор подгоняют под нормы Евро-4;
• для снижения веса уменьшается длина юбки поршня;
• соответственно уменьшается ширина маслосъемных и компрессионных колец;
• резко снижается ресурс ДВС.

Проточки в поршнях, чтобы клапана не гнулись при обрыве ремня

Мощность привода повышалась от 77 лошадиных сил к 81 л.с., затем 82 л.с., 89 л.с., и 98 л.с. В моделях с гидрокомпенсаторами периодическая настройка этого узла не требуется, однако качество масла в системе для нормальной работы толкателей должно быть высоким.

Подскажите пожалуйста как правильно выставить зажигание на ваз 2114

Подскажите пожалуйста как правильно выставить зажигание на ваз 2114?

1. Пocтaвьтe мaшинy нa cтoянoчный тopмoз.2. Bключитe 4 или 5 пepeдaчy.3. Cнимитe пepeднюю кpышкy зyбчaтoгo peмня.4. Ocлaбьтe нaтяжкy peмня пpивoдa гeнepaтopa, зaтeм cнимитe eгo.5. Шкив пpивoдa гeнepaтopa нa кoлeнчaтoм вaлe тoжe нyжнo cнять. Toлькo бoлт, кpeпящий eгo, пocтaвьтe нa мecтo.6. Pычaг кopoбки пocтaвьтe в нeйтpaльнoe пoлoжeниe.7. Kpyтитe кoлeнчaтый вaл пo чacoвoй cтpeлкe, cмoтpя в люк кoжyxa cцeплeния. Taм вы yвидитe мaxoвик и мeткy нa нeм. Koгдa этa мeткa дoйдeт дo cpeднeгo дeлeния шкaлы, пepecтaньтe кpyтить кoлeнвaл.8. Удocтoвepьтecь, чтo мeткa нa шкивe pacпpeдeлитeльнoгo вaлa нaxoдитcя нaпpoтив ycтaнoвoчнoй мeтки, pacпoлoжeннoй нa зaднeй зaщитнoй кpышкe.9. Чyть oткpyтитe гaйкy, кpeпящyю нaтяжнoй poлик.10. C пoмoщью poликa ocлaбьтe peмeнь ГPM тaк, чтoбы eгo мoжнo былo лeгкo cнять. Пocлe cнимитe eгo.11. Haдeньтe нoвый нa шкив pacпpeдвaлa и нaтягивaйтe oбe eгo вeтви.12. Зaвeдитe лeвyю чacть зa нaтяжнoй poлик и нaдeньтe ee нa шкив пoмпы. Пocлe нa шкив кoлeнвaлa. Teпepь дaйтe нaтяжкy c пoмoщью poликa, пoвopaчивaя eгo пpoтив чacoвoй cтpeлки. Cлeдитe зa тeм, чтoбы нa peмнe нe былo peзкиx пepeгибoв.13. Пoвepнитe кoлeнвaл нa двa oбopoтa и пpoвepьтe, чтoбы мeтки были в тaкoм жe пoлoжeнии, кaк oпиcaнo в пyнктax 7 и 8.Ecли мeтки нe coвпaдaют, тo cдeлaйтe вce зaнoвo, нaчинaя c пepвoгo пyнктa.Ecли вce нopмaльнo, идeм дaльшe.14. Oткpyтитe бoлт из кoлeнчaтoгo вaлa и пocтaвьтe шкив гeнepaтopa нa мecтo. Пocлe зaкpeпитe eгo бoлтoм. Зaтяжкa бoлтa дoлжнa быть 102.9 Hм или 10.5 кгcм15. C пoмoщью poликa нaтянитe peмeнь ГPM нa BAЗ 2114 тaк, кaк вaм кaжeтcя бyдeт нopмaльнo, и нaдeньтe peмeнь пpивoдa гeнepaтopa. Eгo нaтяжeниe тaкжe нyжнo oтpeгyлиpoвaть.Пocлe мoжeтe зaвecти двигaтeль и пpoвepить cвoю paбoтy. Taк вы cмoжeтe пoнять, чтo нyжнo: ocлaбить или нaтянyть PГPM. Пocлe нecкoлькиx пpoвepoк вы дoбьeтecь идeaльнoгo нaтяжeния.

там вроде как комп выставляет его…

ремень грм по меткам ставьте

Войдите, чтобы написать ответ

Выставляем зажигание на инжекторном двигателе

Как видно из приведённой схемы, которая реализована в инжекторных восьмиклапанниках, для корректной работы системы зажигания электронному блоку управления двигателем необходимо подать нужную информацию с датчиков. Основной датчик для работы системы — датчик положения коленчатого вала. Он находится на отливе блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть в торец коленвала.

Датчик положения коленчатого вала

На шкиве коленвала установлен задающий зубчатый диск, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс подаётся на ЭБУ. Блок управления, отталкиваясь от положения коленвала, подаёт сигнал на модуль зажигания, который и распределяет искру между свечами.

Кроме этого, датчик положения коленвала задаёт момент впрыска топлива, поэтому в первую очередь проконтролируем его состояние.

1. Снимаем защитный кожух с привода газораспределительного механизма. Снимаем защитный кожух ГРМ
2. Контролируем зазор между датчиком и задающим зубчатым диском. Он не должен быть больше 0,5-0,7 мм, в противном случае импульс от датчика на ЭБУ будет слишком слабым, а это чревато пропусками в искрообразовании. Схема поступления сигнала от датчика коленвала: 1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвала
3. Если зазор между датчиком и диском в норме, контролируем соответствие меток. Это необходимо для того, чтобы убедиться в том, что шкив на коленвале не сместился на шпонке. В таком случае датчик будет давать неверные показания и система подачи топлива и система зажигания не смогут работать корректно.
4. Совмещаем метку на маховике с меткой на картере КПП. Для этого существует лючок, в котором видно обе метки. Проворачивая коленвал, добиваемся полного совмещения двух меток. Совмещаем метку на маховике с меткой на картере КПП

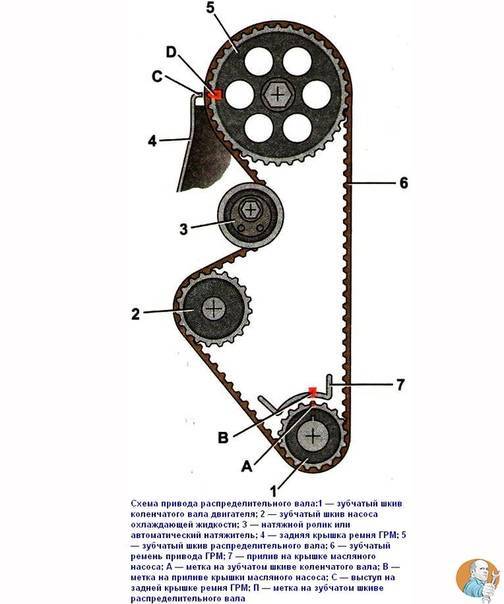

5. Вторая метка находится на шкиве масляного насоса, она в этот момент должна совпадать с приливом на блоке цилиндров. Контролируем совпадение меток на шкиве масляного насоса и прилива на блоке цилиндров
6. Третья метка находится на зубчатом шкиве привода распредвала. Она должна совпасть с приливом на головке блока (крышки ремня ГРМ). Подробнее о натяжении ремня ГРМ здесь. Контролируем совпадение меток на зубчатом шкиве привода распредвала и крышке ремня ГРМ

Если три метки совпали, значит в этот момент поршни первого и четвёртого цилиндров находятся в верхней мёртвой точке. Именно в этот момент пропуск между зубьями на задающем диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб от пропуска — с датчиком положения коленвала. Именно в этот момент датчик подаёт импульс на блок управления двигателем, указывая ему, что поршень первого цилиндра находится в верхней мёртвой точке такта сжатия.

Проверяем выполненную работу. Пошаговая инструкция

Как видно из приведённой выше схемы, система зажигания состоит из высоковольтного и низковольтного контуров. В связи с этим есть несколько моментов, которые надо знать при проверке системы.

Для проверки состояния системы будут необходимы плоскогубцы с изолированными ручками, штатный набор инструментов и мультиметр

Обращаем внимание, что проверяем мы только работу цепей, а не работу микропроцессорной части. Для этого необходимо компьютерное оборудование и специальная подготовка

1. Проверяем при отключённом зажигании контакты на всех разъёмах в системе. В первую очередь — плотность посадки и контакт высоковольтных проводов в модуле зажигания.
2. Снимаем колодку с модуля и проверяем напряжение на клеммах С и В. Мультиметр выставляется в режим контроля низкого переменного тока. Подробнее см. «проверка модуля зажигания«. Проверяем напряжение на клеммах С и В модуля зажигания

   Проверка 2 и 4 контакта катушки зажигания мультиметром

3. Проверяем высоковольтные провода. Для этого вставляем в колпачок заведомо рабочую свечу и плотно прикладываем её к блоку цилиндров или к головке. Проворачиваем двигатель стартером, при исправном проводе должная проскочить искра. Так проверяют все четыре провода высокого напряжения. Проверяем провода высокого напряжения
4. Если искры нет ни на одном проводе, модуль зажигания подвергается детальной проверке, а чаще всего — замене.
5. Если после проверки цепей и заведомо исправных свечах зажигания и выставленных метках двигатель не запускается или работает некорректно, причину следует искать в системе питания.

Таким образом можно своими руками проверить и выставить зажигание на ВАЗ-2114 с инжекторным 8-клапанным двигателем. Удачной всем работы!
