Прокачка и регулировка сцепления Шевроле Нива: пошаговая инструкция

При этом поломки первой категории имеют свойство быстро переходить во вторую.

Детали несвоевременно отрегулированного сцепления быстро изнашиваются и требуют замены. Неотрегулированный привод сцепления доставляет неудобства при управлении автомобилем – появляются затруднения при переключении скоростей или рывки, когда машина трогается с места.

Когда нужно регулировать?

Регулировать свободный ход педали и прокачивать гидропривод необходимо в следующих случаях:

Важно: эксплуатация авто с неправильно отрегулированным или «завоздушенным» приводом сцепления приводит к ускоренному износу деталей КПП. Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа

Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали

Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали.

Как прокачать?

Перед регулировкой механизма нужно прокачать гидропривод. Для этого понадобится тормозная жидкость, емкость и гибкая трубка, внутренний диаметр которой соответствует размеру штуцера и накидной ключ на 10.

Процесс прокачки похож на удаление воздуха из тормозной системы. Как и случае с тормозами, работа выполняется с помощником.

Один человек должен по команде нажимать и отпускать педаль, а второй – открывать и закрывать штуцер.

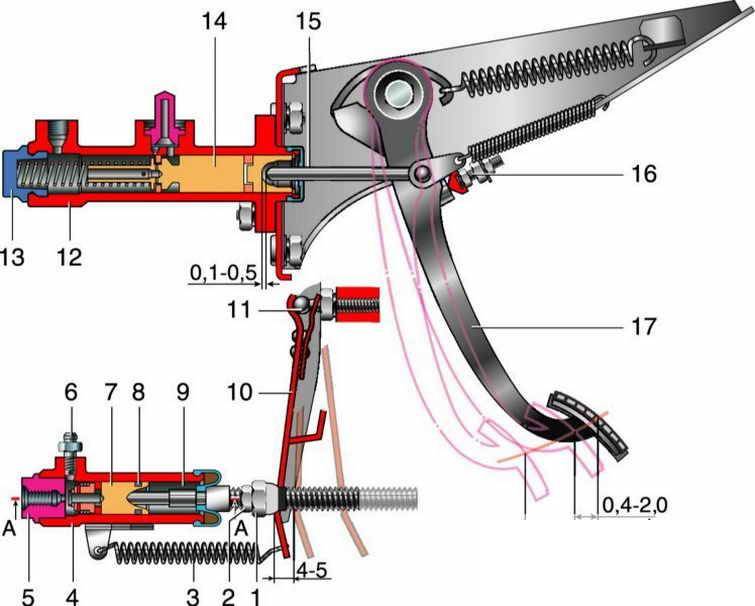

Как отрегулировать своими руками?

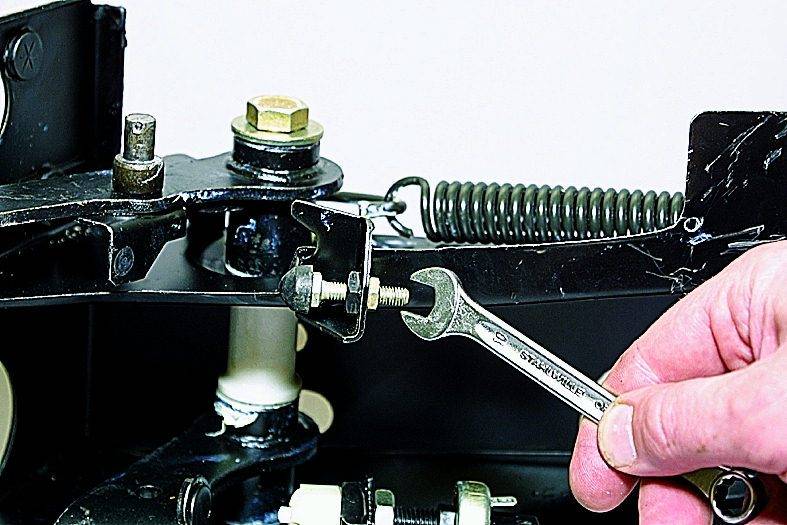

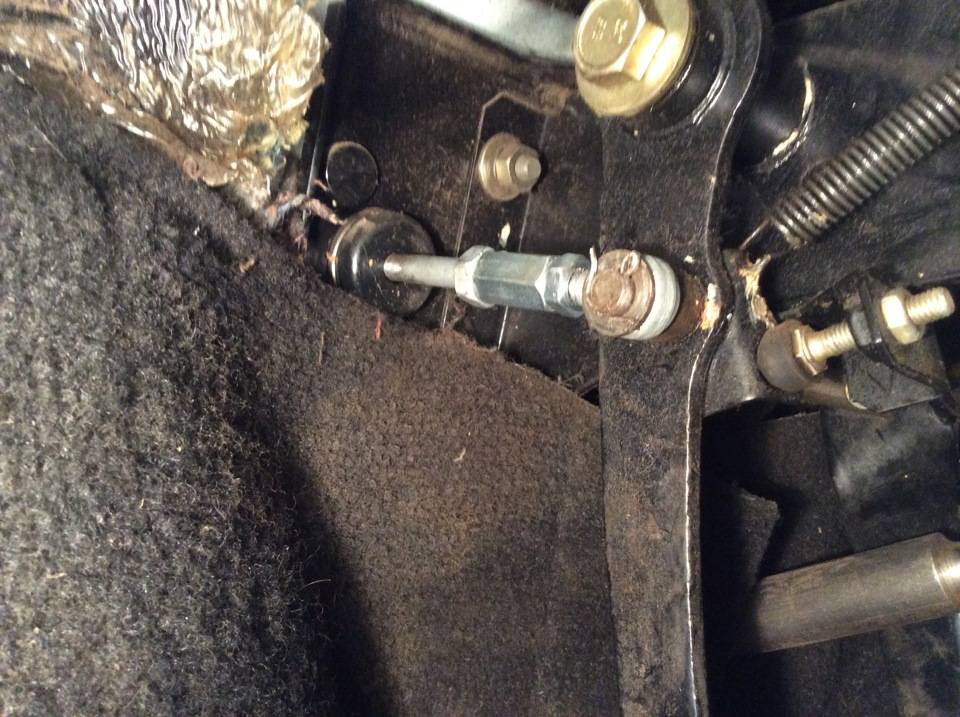

Для регулировки механизма понадобятся ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на подъемнике или смотровой яме. Порядок работ следующий:

Затем нужно спуститься под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (чтобы открутить гайки, нужны ключи на 13 и 17). Проверка выполняется следующим образом:

Если зазор не соответствует номинальному, нужно отпустить контргайку и, вращая гайку, добиться требуемых параметров.

Окончательная проверка выполняется при заведенном двигателе. Если все сделано правильно, передачи легко переключаются, а машина начинает трогаться, если педаль отпустить примерно на ⅓ – ⅔ хода.

Еще несколько способов налаживания работы сцепления

Если так случилось, что это механизм стал давать сбой, то спешить его заменять все же не стоит. Лучше попробовать несколькими способами отрегулироват

ь, а если это не получается, то только когда прибегать к крайним мерам. Мы рассмотрели несколько вариантов регулирования, а сейчас разберем еще три способа, которые часто помогают автолюбителям не тратить средства на приобретение нового сцепления. Речь идет о следующем:

бывает, что неполадки в системе сцепления связаны с наличием воздуха или неисправного цилиндра. В таком случае необходимо удалить воздух и разобрать агрегат. В процессе разборки станет ясно, в чем причина

При удалении воздуха важно добавлять только чистую жидкость. Если она случайно попала на автомобиль, то ее необходимо немедленно смыть водой, иначе она повредить покрытие;
также помочь настроить сцепление может такая операция: сначала надо слить масло из коробки передач, затем снять коробку передач, потом выполнить монтаж оправки 09411-11000 для центрирования диска сцепления и в конце ослабить болты крепления

В результате всего этого удастся снять кожух сцепления. Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем.

Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких. Именно поэтому при наличии каких-либо проблем с системой сцепления лучше обратитесь к мастерам, которые умеют выполнять подобные работы на высоком уровне.

Неисправности сцепления Нивы Шевроле делятся на две группы. Одни можно устранить за счет регулировки механизма, вторые же требуют замены деталей или узла в целом.

При этом поломки первой категории имеют свойство быстро переходить во вторую.

Детали несвоевременно отрегулированного сцепления быстро изнашиваются и требуют замены. Неотрегулированный привод сцепления доставляет неудобства при управлении автомобилем – появляются затруднения при переключении скоростей или рывки, когда машина трогается с места.

Это вредит двигателю и коробке переключения передач. Поэтому задача водителя – правильно диагностировать и устранить проблему в работе сцепления.

Назначение и конструктивные особенности рабочего цилиндра

В механизме сцепления имеется два вида цилиндров: рабочий и главный. О назначении главного можно узнать из соответствующей статьи, а сегодня рассмотрим именно рабочий цилиндр сцепления Шевроле Нива. Система сцепления Нивы Шевроле основана на работе гидропривода, который, в свою очередь, является неработоспособным без цилиндра. Суть его функционирования заключается в непосредственном приеме усилия, идущего от главного цилиндра и перемещение тем самым вилки отключения сцепления.

Конструкция рабочего цилиндра является абсолютно идентичной практически для всех моделей автомобилей, поэтому и принцип работы устройства одинаков. Состоит изделие, прежде всего, из основания, то есть корпуса, где собраны в определенном порядке следующие детали:

Все детали собраны в определенной последовательности, что позволяет правильно функционировать устройству.

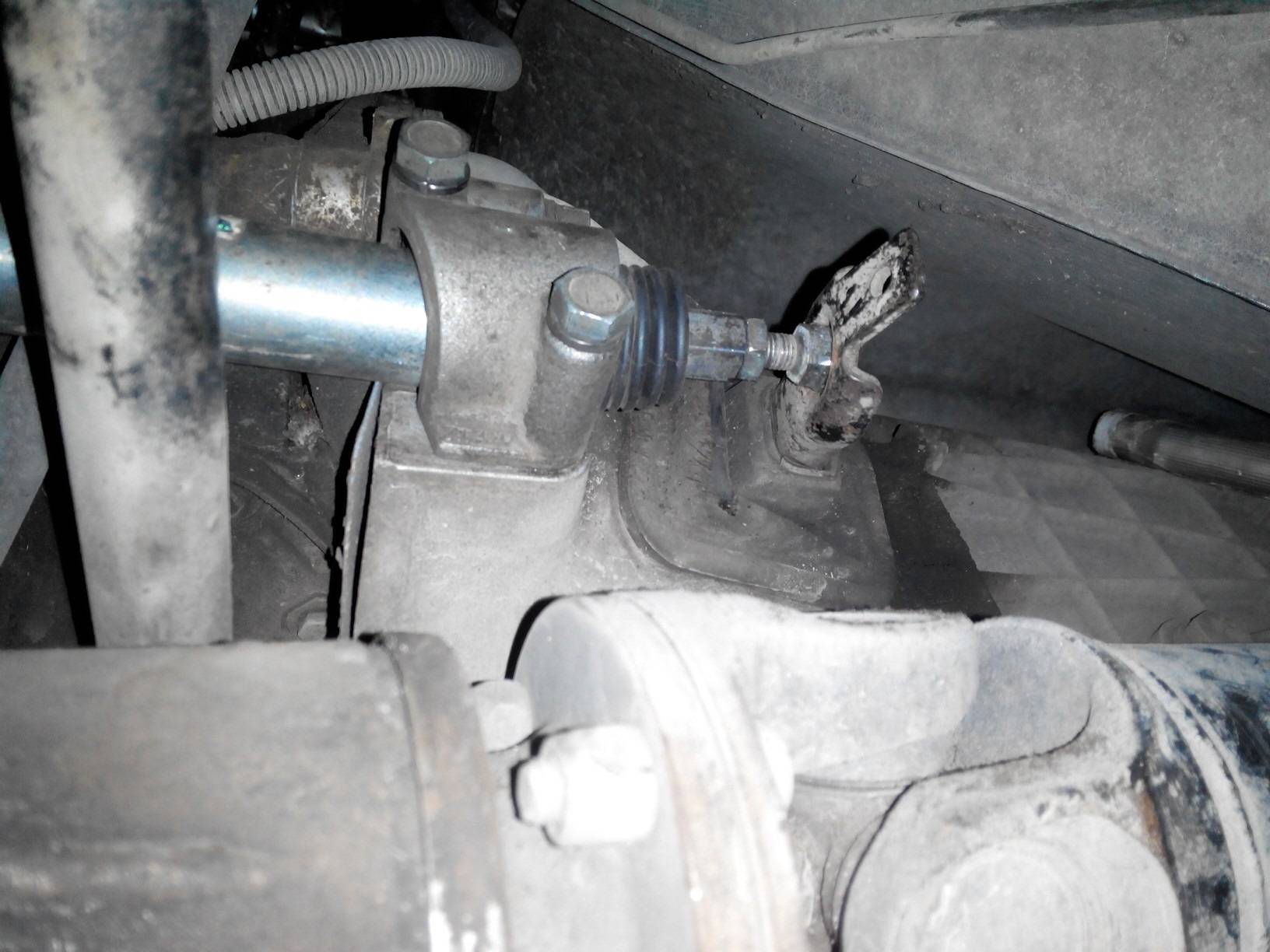

На фото ниже представлен рабочий цилиндр Нива Шевроле.

Как осуществляется функционирование устройства?

Чтобы подробнее разобраться в вопросе назначения, рассмотрим, как осуществляется рабочий процесс изделия. Итак, при нажатии на основной рычаг управления (т.е. педаль сцепления), происходит перемещение толкателя, который воздействует на поршень и он перемещается вперед. Когда движется поршень под действием механической силы, начинает повышаться давление в корпусе. Это процесс, происходящий в главном цилиндре сцепления. После увеличения давления, жидкость начинает выдавливаться через нагнетательный канал и поступает уже в рабочий цилиндр. В нем имеется поршень с вилкой, которые под воздействием давления отжимают выжимной подшипник, тем самым происходит разъединение двигателя и коробки передач. В этот момент включается соответствующая передача, а после чего водитель отпускает педаль сцепления. После отпускания педали наблюдается возвращение в исходное положение: происходит зацепление двигателя с трансмиссией, что обусловлено действием толкающей пружины в цилиндре.

В этом и заключается суть функционирования рабочего цилиндра внедорожника Шевроле Нива. Не обойтись при этом и без поломок и неисправностей, которые присуще любому механизму. Так, периодически необходимо осуществлять ремонт цилиндра, так как его функционирование основано на трении, а, значит, и изнашивании.

Где найти в автомобиле рабочий цилиндр сцепления? На внедорожнике Нива Шевроле – это изделие находится на картере сцепления, как практически и на всех автомобилях. Для этого необходимо открыть капот и бросить взор на область подкапотного пространства с водительской стороны.

Диагностирование неисправности

Первоначально важно убедиться в том, что именно данный элемент является неисправным, и требуется его замена или ремонт. Для этого имеются способы выявления неисправности, которые позволят автовладельцу не прибегать к помощи автомастеров

Итак, если замечаются такие недостатки:

Требующий ремонта цилиндр сцепления

В таком случае стоит уделить особое внимание рабочему цилиндру и оперативно произвести ремонт, чтобы избежать дальнейших неприятностей

Замена цилиндра и ремонт

Замена осуществляется в случае возникновения неустранимых дефектов, к которым относятся повреждения корпуса цилиндра. Во всех остальных случаях потребуется осуществить ремонт. Но сначала рассмотрим, как снять рабочий цилиндр с внедорожника Нива Шевроле и установить новый ремкомплект.

Какое лучше поставить?

Среди производителей, представленных на рынке, у владельцев «шнивы» наибольшей популярностью следующие марки:

• ВИС-Авто – российская фирма, выпускающая автозапчасти.
• Fenox – международный производитель разнообразных промышленных товаров. Заводы по производству автомобильных запчастей находятся в России, Белоруссии, Германии
• KRAFTTECH – бренд, под которым в Россию и другие страны СНГ поставляются автозапчасти турецкого производителя МА-РА.
• VALEO – крупная французская компания, специализирующаяся на производстве запчастей.
• SACHS (САКС) – немецкий производитель автозапчастей, история которого началась более 100 лет назад.

Сцепление в сборе, подходящее для Шеви Нивы, можно подобрать по артикулу 2123-1601000. Изделия разных производителей отличаются качеством стали и материалом, из которого выполнен нажимной подшипник.

Некоторые производители изготавливают его из твердого пластика, который плавится при перегреве сцепления.

Поэтому лучше покупать запчасти SACHS, которые гарантированно выхаживают минимум 50 тысяч километров. Комплект сцепления на Шеви Ниву из корзины и ведомого диска стоит 4800 рублей.

Выжимные подшипники на вазовской «классике» и Chevrolet Niva конструктивно отличаются. Первый давит на большую площадь пружин сцепления, а второй – на края лепестков.

Поэтому ход педали на «шниве» намного легче. Тем не менее, на Шниве можно использовать и подшипники от ВАЗ 2101. Для этого нужно установить две дополнительные шайбы. Иначе придется полностью выкручивать регулировочные болты.

Как отрегулировать сцепление Нива Шевроле своими руками: видео

Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления.

Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления. Нанесите смазку в углубление подшипника выключения сцепления. Нанесите смазку на поверхности контакта опоры вилки выключения сцепления. Мелкозернистой наждачной бумагой очистите поверхности маховика и нажимного диска и убедитесь, что весь абразивный материал и смазка удалены с очищенных поверхностей.

Замена сцепления и ГЦС на Ниве Шевроле

В каждом современном автомобиле есть система управления с механизмами воздействия. Неотъемлемой частью в каждом машине с МКПП является сцепление, благодаря ему происходит кратковременное прерывание взаимодействия трансмиссии и двигателя. Передача импульса от водителя на этот механизм происходит за счет гидравлического привода, в котором одной из важных деталей является главный цилиндр сцепления Шевроле Нива.

Назначение

Чтобы можно было правильно понять где расположен данный цилиндр  нужно иметь представление из чего состоит гидравлической привод. Он состоит из следующих узлов:

• Емкость куда заливается тормозная жидкость
• ГСЦ располагается под бочком к которому подходят патрубки
• К нему подсоединены трубки которые крепятся к возвратной пружине
• Под всем механизмом расположена педаль

Процесс работы выглядит следующим образом, происходит нажатие на педаль, шток подает усилия в ГЦС, а он в свою очередь данное действия передает на РЦС через систему трубок, тем самым происходит включение и отключение сцепления.

Рабочий цилиндр сцепления на Шевроле Нива на всех моделях имеет практически одинаковую конструкцию, с одинаковым принципом работы. Он состоит из корпуса в котором располагаются такие детали как:

• Поршень
• Кольцо стопорное
• Колпачок
• Тарелка
• Штуцер
• Шайба с пружиной
• Пыльник с уплотнительным кольцом

Благодаря всем этим элементам происходит правильная работа всего устройства.

Со временем ГЦС выходит из строя, понять что устройство нуждается в замене можно по следующим признакам;

• Начинает течь тормозная жидкость
• Сцепление выключается не полностью
• Сцепление включается не полностью

Замена

Если деталь вышла из строя, а прокачка и переборка не помогает то нужно производить полную замену,для это нужно;

1. Из бочка слить всю жидкость
2. От главного цилиндра системы отсоединить хомут который крепит патрубки
3. В сторону отводим патрубки
4. У гидротрубки выворачиваем крепежный элемент
5. Чтобы не мешал трубопровод вынимаем его из системы и убираем в сторону
6. Отворачиваем оставшиеся гайки и снимаем цилиндр

После того как произведётся ремонт детали ее можно установить на свое место в обратном порядке.

https://youtube.com/watch?v=ZuKtyTnKEHA

Сцепление

Помимо цилиндра из строя может выйти и само сцепление благодаря которому происходит передача крутящего момента от мотора на КПП. В случае если оно выходит из строя это приводит к тому что происходит затруднение при переключение передач, что негативно сказывается как на работе силового агрегата, так и на самой коробке передач.

Предпосылки в том что его нужно менять могут быть следующие:

• Сцепление включается не полностью. Как правило основной причиной являются изношенные прокладки. В этом случае нужно полностью менять диск
• На накладках имеются масляные подтеки. Это свидетельствует о том что износились уплотнители, и деталь начинает греться.

Замена

Замена сцепления Нива Шевроле может производится произвести самостоятельно, но следует знать что для этого понадобится много времени.  Первое что следует сделать это подготовить оправку которой происходит центровка ведомого диска и набор ключей, после этого проделаем следующие действия:

1. Снимаем КПП
2. При помощи меток отмечаем как расположен маховик относительно кожуха двигателя
3. Все болты которые крепят диск к маховику откручиваем ключом на восемь
4. Снимаем выжимной и ведомый диск. Визуально осматриваем ведомый диск если на нем обнаружатся  повреждения или трещины его лучше заменить на новый. Так же полностью менять диск придется в том случае если расстояние между заклепкой и верхней частью накладки меньше двух миллиметров                                                                                .
5. Проверяем какую плотность имеют пружины демпфера. Если они ослабли диск нужно поменять
6. Смотрим в каком состояние находятся выжимные лепестки. Расположены они должны быть на одном уровне

Если все показатели в норме диск можно устанавливать на место, единственное что следует заменить это выжимной диск

Еще важной деталью в работе сцепления является выжимной подшипник который так же следует периодически менять.  Если нажав на педаль будет слышен шум, то это говорит о том что его следует менять, сделать это можно следующем образом;

1. С зацепления с вилкой выводится подшипник
2. Место для выжимного хорошенько очищается и устанавливается новая деталь. Перед установкой ее нужно хорошенько смазать
3. Сборка производится в обратном порядке

Итог

Если знать все признаки которые говорят о том что сцепление неисправно, а так же знать как устроена вся эта система, можно произвести все работы самостоятельно не прибегая к услугам мастера.

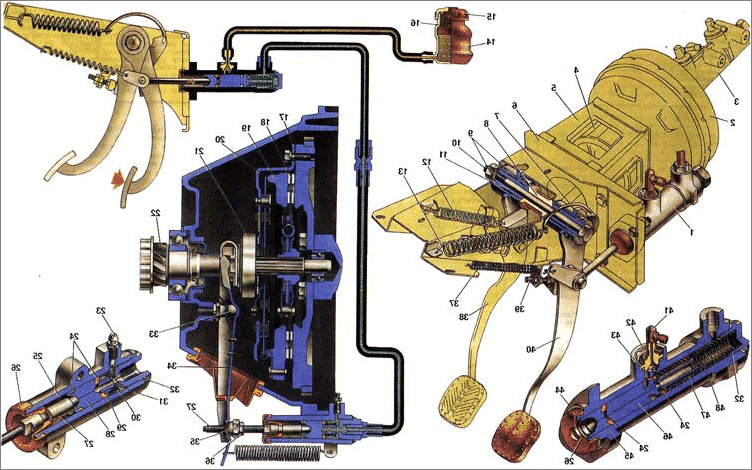

Система сцепления Нива Шевроле

Устройство сцепления Шеви Нива: 1 – картер сцепления; 2 – маховик; 3 – болт крепления кожуха сцепления к маховику; 4 – ведомый диск; 5 – нажимной диск; 6 – кожух сцепления; 7 – муфта выключения сцепления; 8 – первичный вал коробки передач; 9 – вилка выключения сцепления; 10 – центральная нажимная пружина.

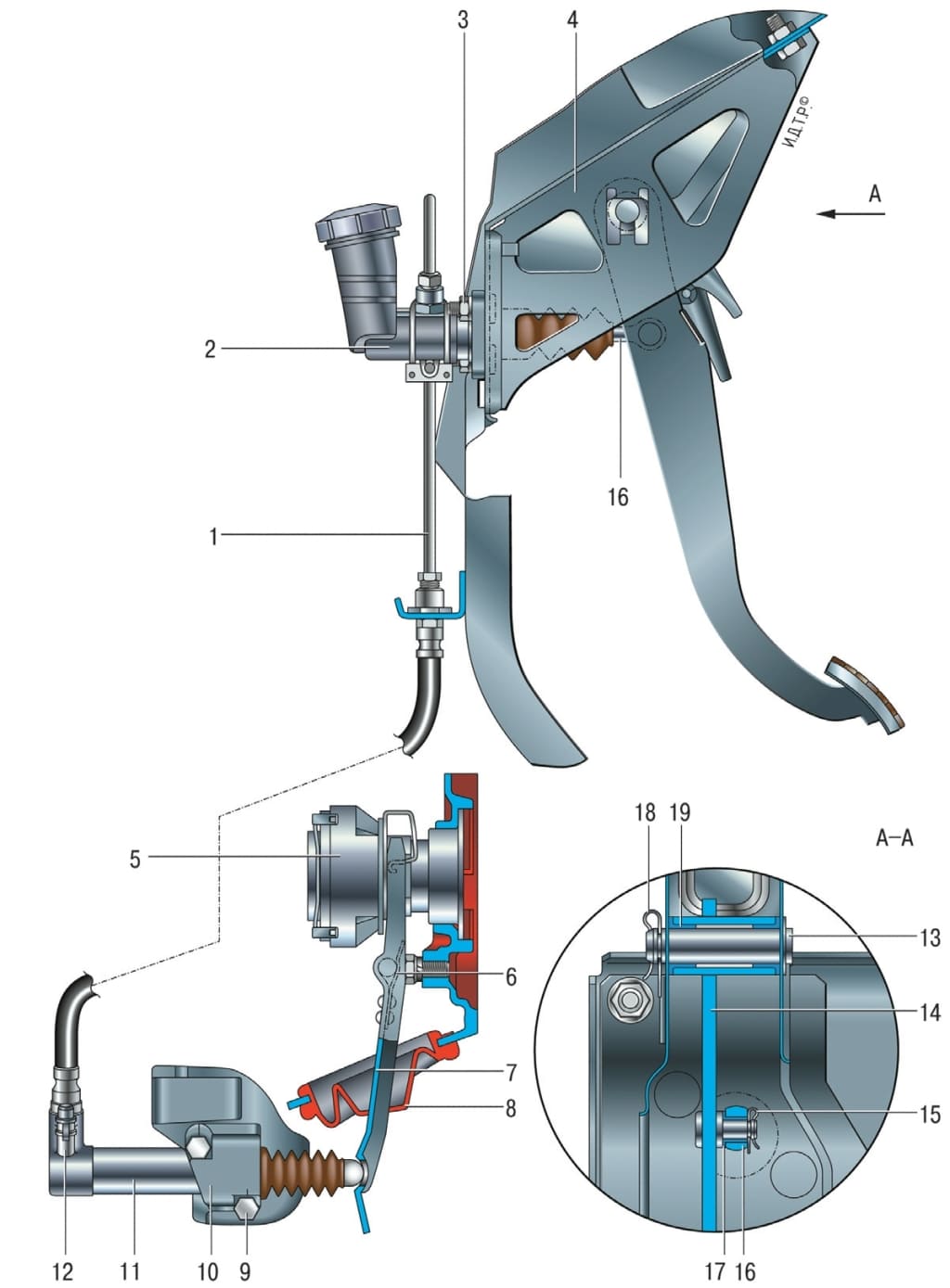

Привод выключения сцепления Нива Шевроле: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр сцепления шевроле нива; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка.

Проверка технического состояния сцепления Нива Шевроле

Диагностика и выявление неисправностей сцепления Шеви Нива производится следующими способами: Включите нейтральную передачу в коробке передач, пустите двигатель автомобиля и прогрейте его до рабочей температуры. При работе двигателя с минимальной частотой вращения коленчатого вала выключите сцепление (нажмите на педаль) и включите передачу заднего хода. Передача должна включаться без скрежета, стука и других посторонних шумов. На ходу автомобиля переключайте передачи. Все передачи должны включаться без скрежета, стука и других посторонних шумов. При разгоне автомобиля должна наблюдаться пропорциональность между увеличением частоты вращения коленчатого вала двигателя и увеличением скорости движения автомобиля (сцепление не должно «буксовать»). Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление Нива Шевроле требует ремонта или замены.

Если указанные признаки нормальной работы сцепления отсутствуют, попробуйте удалить воздух из гидропривода сцепления. Если прокачка гидропривода не привела к желаемому результату, снимите сцепление для ремонта.

Прокачка сцепления Нива Шевроле

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода. Кроме того, прокачка сцепления на Шеви Нива выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Для прокачки сцепления потребуется ключ на 8, шланг для прокачки, емкость для тормозной жидкости, тормозная жидкость DOT 4.

Залейте или долейте жидкость в бачок до нижней кромки заливной горловины. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4–5 раз и удерживайте педаль сцепления нажатой

Откройте клапан прокачки для выпуска воздуха из системы. Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха. Снимите шланг с клапана прокачки и наденьте колпачок. Долейте тормозную жидкость Нива Шевроле в бачок главного цилиндра до уровня метки «max».

Снятие и установка бачка гидропривода сцепления Нива Шевроле

Для снятия потребуется ключ на 10, пассатижи, емкость для тормозной жидкости, тормозная жидкость.

Отверните пробку бачка и гайку крепления кронштейна бачка тормозной жидкости

Выньте бачок из кронштейна и слейте из него жидкость

Осмотрите бачок. При обнаружении отложений ослабьте хомут крепления шланга и отсоедините его. Установка бачка жидкости сцепления Нива Шевроле производится в последовательности обратной снятию, после установки залейте жидкость и прокачайте систему сцепления.

Снятие и установка главного цилиндра сцепления Нива Шевроле

Главный цилиндр сцепления Шеви Нива снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой). Для демоннтажа потребуется ключ на 13, торцовая головка с удлинителем, пассатижи и резиновая груша для откачки тормозной жидкости с системы сцепления. Откачайте резиновой грушей жидкость из бачка

Главный цилиндр привода выключения сцепления

Рис. 11.1. Детали главного цилиндра: 1 – бачок гидропривода; 2 – хомут бачка; 3 – заглушка; 4 – корпус; 5 – защитный чехол; 6 – толкатель поршня; 7 – стопорное кольцо; 8 – опорная втулка; 9 – поршень; 10 – манжета поршня; 11 – фиксатор; 12 – пружина; 13 – обойма клапана; 14 – пружина клапана; 15 – клапан

Основное отличие главного цилиндра, описываемого в данном разделе, от варианта, рассмотренного в разд. 5 «Трансмиссия», в установке бачка непосредственно на цилиндре. Бачок другого варианта главного цилиндра установлен отдельно и соединен с цилиндром гибким шлангом. Кроме того, различны и многие входящие детали ().

Снятие и установка главного цилиндра сцепления

Главный цилиндр снимают с автомобиля для замены или ремонта. Однако если исполнитель не обладает навыками выполнения разборочно-сборочных работ, рекомендуем заменять неисправный цилиндр в сборе.

ПОЛЕЗНЫЙ СОВЕТ При снятии главного цилиндра сцепления рабочую жидкость из гидропривода можно не сливать. Незначительное количество воздуха, оставшееся в верхней части трубопровода привода, будет удалено при его прокачке.

Рис. 5.2. Привод выключения сцепления: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка

1. Отсоедините от главного цилиндра трубку 1 (см. ). Примите меры против вытекания жидкости из отверстия главного цилиндра (например, заглушите отверстие кусочком ветоши или подходящей резиновой или пластиковой заглушкой).

2. Отсоедините толкатель 16 от пальца педали, сняв с пальца стопорную скобу 15.

3. Отверните две гайки 3 и снимите главный цилиндр со шпилек кронштейна педалей.

4. Снимите пробку (см. ) бачка 1 и вылейте жидкость в емкость.

5. Устанавливайте главный цилиндр в порядке, обратном снятию.

6. Удалите воздух из гидропривода (см. разд. 5 «Трансмиссия», «Прокачка гидропривода сцепления»).

ПОЛЕЗНЫЙ СОВЕТ Чтобы свести необходимость прокачки гидропривода к минимуму, после присоединения к цилиндру соединительной трубки не затягивайте гайку ее крепления полностью. Залейте в бачок жидкость и окончательно затяните гайку трубки только после того, как из-под нее начнет вытекать жидкость без пузырьков воздуха. Зачастую при таком способе прокачка гидропривода не требуется.

Разборка и сборка главного цилиндра

1. Ослабьте хомут 2 (см. ) и снимите бачок 1 с корпуса главного цилиндра 4.

2. Снимите защитный чехол 5 вместе с толкателем 6.

3. Выньте специальными клещами или круглогубцами с длинными губками стопорное кольцо 7.

4. Выньте из корпуса цилиндра опорную втулку 8, поршень 9, манжету 10 поршня, фиксатор 11, пружину 12, обойму 13 клапана, пружину клапана 14 и клапан 15.

5. Промойте детали свежей тормозной жидкостью.

ПРИМЕЧАНИЕ Применение бензина, керосина, дизельного топлива или минеральных масел недопустимо, так как эти вещества вызывают разбухание резиновых деталей.

6. Проверьте техническое состояние деталей цилиндра. Зеркало цилиндра и наружная поверхность поршней не должны иметь повреждений и коррозии. Обнаруженные небольшие задиры или точечную коррозию устраните мелкозернистым шлифовальным бруском. Замените возвратную пружину поршня, если она имеет трещины. Рекомендуем заменить уплотнительные кольца независимо от их состояния. Проверьте защитный колпачок; если он поврежден, замените его новым.

7. Собирайте главный цилиндр в последовательности, обратной разборке.

ПРИМЕЧАНИЕ Перед сборкой смажьте все детали свежей тормозной жидкостью, а сферическую поверхность поршня, контактирующую с толкателем, – консистентной смазкой.

Lada 4х4 (ВАЗ-21214): Сцепление не полностью включается (пробуксовывает)

На иллюстрациях показано устройство сцепления до 2009 г. и после. С 2009 года на автомобили Lada 21214М устанавливают привод сцепления с автоматической компенсацией износа фрикционных накладок ведомого диска. Сцепление и его гидропривод (до 2009 г) Устройство сцепления (после 2009 г) Рабочий цилиндр и вилка выключения сцепления автомобиля с 2009 года выпуска: 1 — подшипник выключения сцепления; 2 — шаровая опора; 3 — вилка выключения сцепления; 4 — чехол вилки выключения сцепления; 5 — болт крепления кронштейна; 6 — кронштейн крепления рабочего цилиндра; 7 — корпус рабочего цилиндра; 8 — клапан выпуска воздуха Сцепление – однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Оно расположено в алюминиевом картере, прикрепленном болтами к блоку двигателя и конструктивно объединенном с коробкой передач. Привод сцепления – гидравлический. Кожух сцепления соединен с маховиком шестью болтами. В маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин с заклепками кожух соединен с нажимным диском. Другими тремя пластинами кожух соединен с упорным фланцем, обращенным к подшипнику выключения сцепления («выжимному»). Этот узел в сборе («корзина» сцепления) отбалансирован на стенде, поэтому заменять его следует целиком. Ведомый диск в сборе с пружинным демпфером крутильных колебаний установлен между маховиком и кожухом сцепления и может перемещаться по шлицам первичного вала коробки передач. Диск заменяют при биении в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также, если расстояние от поверхности накладки до заклепок менее 0,2 мм. Примечание На новых Нивах, сцепление размерности 200 мм заменено на новое, усиленное размерности 215 мм, производства фирмы Valeo, аналогичное используемому на автомобилях Chevrolet Niva. Подтверждено почти двукратное увеличение ресурса до 120 тыс. км. Подшипник выключения сцепления установлен на муфте, которая при включении-выключении сцепления перемещается по направляющей втулке, воздействуя на упорный фланец диафрагменной пружины. При выключенном сцеплении между подшипником и упорным фланцем должен быть зазор, который определяется свободным ходом толкателя вилки выключения сцепления. Подшипник не требует обслуживания и смазки. Его заменяют в случае повышенного шума при включении сцепления. Вилка выключения сцепления – стальная штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выштамповано углубление). К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки). Концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к ней фигурной пружиной. Отверстие для вилки сцепления в картере закрыто резиновым гофрированным чехлом. Вилка постоянно поджимается к толкателю рабочего цилиндра оттяжной пружиной. Педаль сцепления подвешена на оси в кронштейне. Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педалей. Главный цилиндр соединен стальной трубкой и резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления двумя болтами.
