Главный тормозной цилиндр: что это и как работает

Принцип работы ГТЦ простыми словами

Процесс активизируется нажатием на тормозную педаль. Результатом механического усилия становится нагрузка внутри цилиндра, осуществляемая при помощи штока. Он и направляет поршни по нужной траектории, преодолевая усилие возвратной пружины. Перемещение поршней сопровождается перекрытием компенсационных каналов, что вызывает открытие перепускного канала и герметизацию всего контура.

Суппорта сжимают тормозные диски при помощи колодок, машина останавливается. Возвращение поршней через компенсационное отверстие к начальному положению происходит после отжатия педали тормоза. Исходный режим поршней внутри контуров устанавливается воздействием пружин. Вернувшись в первоначальное положение, поршни снова открывают компенсационные каналы, чем выравнивают давление в ТС. Отработанная жидкость медленно перетекает обратно в свой резервуар.

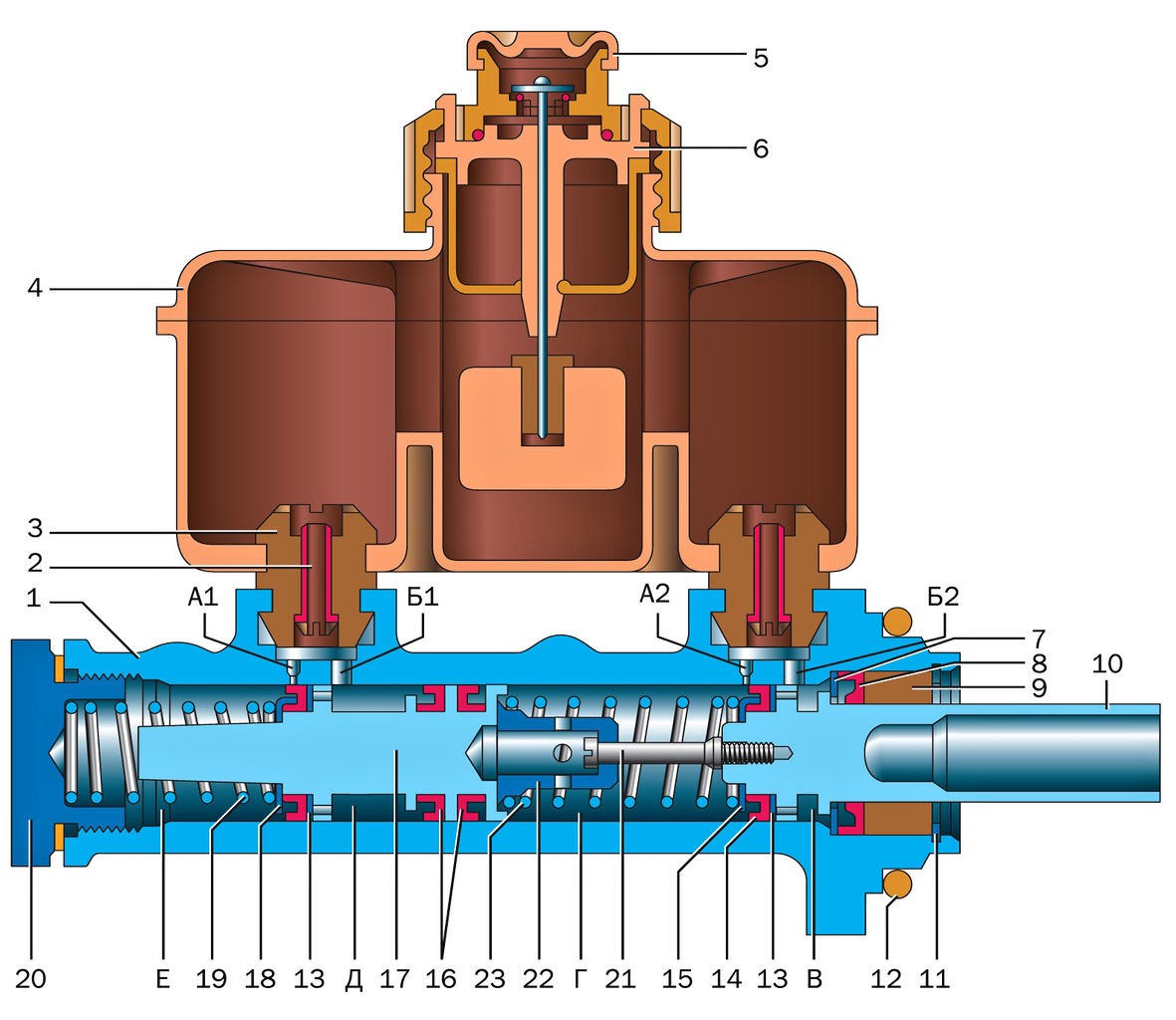

ГТЦ преобразует усилие, прикладываемое к педали тормоза, в гидравлическое давление в ТС. Основной тормозной цилиндр держится за корпус вакуумного усилителя на 2х шпильках. В нижней части цилиндра ввернуты 2 винтика, которые не будут предоставлять в полной мере перемещение поршней. Винтики заполнены медными прокладками.

В передней части цилиндра вставлена заглушка, являющейся упором возвратной пружины, уплотненная медной прокладкой. Поршни в главном цилиндре находятся друг после друга, самый близко расположенный к вакуумному усилителю так сказать заводит спереди правый и сзади левый тормозные механизмы, а тот, что ближе к заглушке наоборот, спереди левый и сзади правый.

Признаки неисправности ГТЦ марки отечественного автомобиля «ВАЗ-2110»:

• возникновение подтеков тормозной жидкости на корпусе вакуумного усилителя тормозов в месте стыка с ГТЦ;
• мягкая или подклинивающая педаль тормоза (ПТ);
• заедание ПТ в ходе торможения;
• ПТ не возвращается в исходное положение.

Условия неисправностей основного ТЦ отечественного авто «ВАЗ-2110»:

• Первое: Возникновение подтёков тормозной жидкости из-под главного цилиндра на корпусе вакуумного усилителя является причиной того, что пришел в негодность 2х-воротничковый манжет низкого давления в главном цилиндре тормозов и нужно сменить ГТЦ.
• Второе: Мягкая педаль тормоза свидетельствует либо о наличии воздуха в системе тормозов, либо о том, что пришел в негодность манжет поршней основного цилиндра либо же уже износились «зеркала» основного цилиндра.
• Третье: Подклинивающая педаль тормоза — значит перекрыто компенсационное отверстие либо оно засорилось в корпусе ГТЦ.
• Четвертое: Заедание педали тормоза может быть также вызвано подклиниванием поршней в главном цилиндре из-за проникания грязи.
• Пятое: Невозврат педали тормоза может быть из-за поломки одной или двух возвратных пружин поршней ГЦ, либо неисправностью в приводе педали тормоза.

При разборке ГТЦ будьте внимательны, чтобы внутренности не посыпались под действием пружины и все элементы можно было поставить поочередно, по порядку снятия. Длина пружины под воздействием нагрузки — 39,01-45,9 Н (3,8-4,8 кгс) — 41 мм, при ином способе должны быть другие показатели 82,01-99,48 Н (8,35-10,15 кгс) — 21 мм. В свободном состоянии пружина имеет длину 59,8 мм. Если пружины не имеют подобных показателей, то и осуществлять смену не нужно. После разборки ГТЦ все части подлежат очистки и сушке.

Под строгим запретом очищение при помощи бензина резиновых изделий или с помощью масла. Всё это может испортить их, и они потеряют форму.

Очистив корпус цилиндра нужно внимательно осмотреть его внутреннее зеркало на предмет появления раковин или эллипса. В месте, где появился последний, блеска зеркала не будет. Если зеркало ГЦ не повреждено, то ставятся новые уплотнительные кольца на поршни цилиндра, новый 2х-воротничковый манжет и все собирается в обратном порядке. Также не забудьте сменить медные кольца под стопорными болтами.

Для работы по смене ГТЦ на машине отечественного производителя «ВАЗ- 2110» потребуются следующие инструменты:

• плоскогубцы;
• плоская и крестообразная отвертка;
• рожковые ключи «на тринадцать», «пятнадцать и «семнадцать», накидной ключ «на семнадцать»;
• торцевой ключ «на тринадцать»;
• особый ключ для тормозов «на десять»;
• жидкость для тормозов (DOT4);
• новый ГТЦ (21083505010);
• бумажное полотенце или тряпки.

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок.

На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.

Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй.

А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

1. Машина устанавливается на смотровую яму или подъемник.
2. Фиксируются передние колеса.
3. Снимаются задние.
4. Используя резиновый молоток, со своего места вытаскивается тормозной диск .
5. Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото.
6. До этого он соединялся с тормозной колодкой.
7. До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
8. Откручивается от цилиндра тормозная трубка.
9. Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

1. При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
2. Сборка узла выполняется в обратной последовательности.
3. Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.

Ремонт задних тормозных цилиндров ВАЗ 2110

Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.

Разборка заднего тормозного цилиндра ВАЗ 2110

1. Снимаются защитные колпачки, поз. 10 на рисунке выше.
2. Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
3. После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
4. Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
5. Разъединяются упорное кольцо поз. 4 и упорный винт.

После разборки узла проверяются детали на наличие неисправностей:

1. Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
2. Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.

Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.

1. Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
2. Уплотнители поз.8 меняются новыми.
3. При необходимости меняются защитные колпачки поз.10.
4. Сборка конструкции производится в обратной последовательности.

При этом нужно учесть:

1. Все детали обильно смазываются тормозной жидкостью.
2. Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
3. Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
4. С помощью приспособления запрессовываются поршни в корпус цилиндра.
5. После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
6. Устанавливаются защитные колпачки.
7. Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Схема топливной системы ваз 21214 инжектор

Как поднять зарядку генератора ваз 2110, увеличить напряжение при помощи впайки диода

Как почистить сапун на ваз 2106

Какое заливать масло в ваз 2109, когда менять, какое заливать, как заливать

Замена радиатора на ваз 2110. Замена своими руками

Карданчик кулисы кпп ваз 2109

Замена рулевых наконечников на ваз 2110, диагностика и ремонт

Ремонт днища кузова ваз 2107

Прокачка

Итак, мы подошли к главному вопросу — как правильно прокачать тормоза на автомобиле ВАЗ 2110. Но тут важным моментом является то, собираетесь ли вы выполнять работу сами, либо позовете на помощь друга. В зависимости от этого, прокачка выполняется немного разным способом. Расскажем о каждом из них.

Самостоятельная прокачка

Если помощника отыскать не удалось, с задачей вполне можно справиться самостоятельно.

• Крышкой тормозного бачка без датчиков, обычной черной;
• Автомобильным ниппелем;
• Напильником круглой формы или сверлом на 14 миллиметров.

1. Сделайте отверстие в крышке, вставьте в него ниппель, чтобы не было зазоров, и элемент сидел плотно. Вот такое приспособление заменяет готовый аэратор, который продается в магазинах.
2. С помощью изготовленного устройства соедините вентиль запаски или демонтированного колеса с вентилем бачка.
3. Поднимите машину на домкрате, снимите все колеса.
4. Открутите штуцер, предназначенный для прокачки тормозов. Воздух выгонит тормозную жидкость с пузырями воздуха.
5. Если нет возможности использовать шину или у вас имеется компрессор, используйте его. Только убедитесь, что давление составляет не более 1 атмосферы.
6. Выполните аналогичную последовательность процедур на каждом тормозе, соблюдая указанную выше последовательность.

https://youtube.com/watch?v=jkYHTz9lNgM

С помощником

Если все же напарника для работы найти удалось, это хорошо. Так прокачивать тормоза не только удобнее, но и веселее. Плюс качество операции оказывается зачастую выше.

Последовательность ваших действий в таком случае будет следующей.

1. Проверьте автомобиль на предмет отсутствия протечек тормозной жидкости.
2. Долейте ТЖ в бачок до максимального уровня. Он так и обозначен — МАХ.
3. Вывесите колесо, на котором планируется прокачка тормозов. Последовательность вы уже знаете.
4. На задних тормозах расположен регулятор давления, который блокируется отверткой. Ее вставляют между пластиной и поршнем.
5. На тормозном устройстве имеется клапан выпуска воздуха. Тщательно вытрите его, снимите колпачок и на головку наденьте резиновый шланг.
6. Подготовьте заранее прозрачную емкость объемом около 3 литров и налейте в нее немного тормозной жидкости, которая используется в вашем авто. Второй конец шланга должен быть погружен в эту тормозную жидкость.
7. Помощнику командуете резко нажимать на педаль тормоза около 5 раз подряд. Во время последнего нажатия педаль удерживается в нижнем положении.
8. Пока он держит педаль, вы открываете клапан примерно на 50-75 процентов и смотрите на тормозную жидкость, которая вытекает через шланг.
9. Изначально должна выходить жидкость с пузырьками. Как только утечка закончится, клапан перекрывается.
10. Клапан закрыт? Тогда говорите товарищу отпустить педаль.
11. Но так не прокачиваются тормоза на ВАЗ 2110 лишь одним этапом. Для качественной процедуры ее придется повторить еще раза 3. Нужно добиться результата, при котором из шланга не будут выходить пузырьки воздуха.
12. Выполните аналогичную процедуру со всеми тормозными механизмами в указанной последовательности прокачки. Не забудьте извлечь отвертку, которая блокирует регулятор давления.

Как видите, выполнить прокачку тормозной системы не так сложно, как может показаться на первый взгляд. Проще всего работать вдвоем, поскольку тогда процесс намного легче и не требует создания каких-то особых приспособлений.

Источник

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

• Увеличивается степень сопротивляемости тормозной педали;
• Снижает показатель нагрузки на тормозную систему;
• Выступает в роли высокоэффективного вспомогательного узла;
• Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

• Плотный корпус, для изготовления которого применяют высокопрочный полимер;
• Диафрагма, которая также называется собирательным узлом;
• Следящий или контрольный специализированный клапан;
• Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
• Главный шток поршня цилиндра тормозной системы (главного);
• Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

• Корректирует положение поршня в пространстве;
• Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

• При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
• Автомобиль начинает троить;
• Свечи зажигания перестают работать эффективно;
• Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

• Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
• После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
• После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
4. Аккуратно демонтируйте цилиндр от усилителя.
5. Отсоединять тормозные трубки не имеет никакого смысла.
6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
9. Теперь вы легко можете отключить тормозную педаль и усилитель.
10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Главный цилиндр тормозов

Особенности устройства

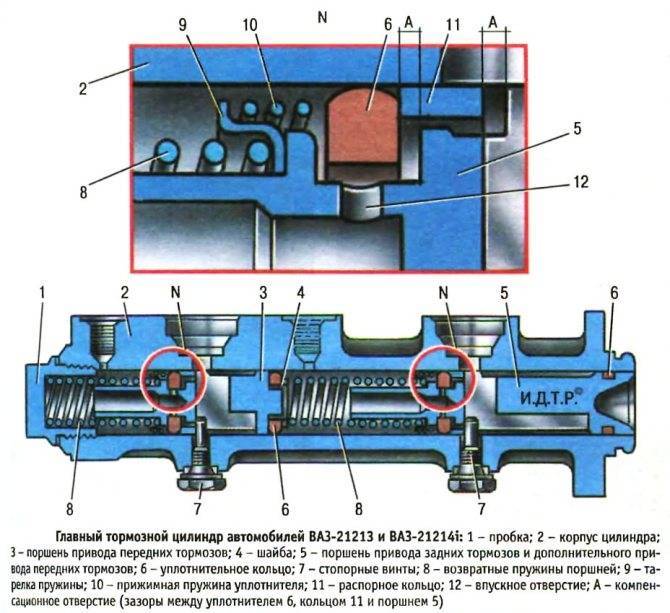

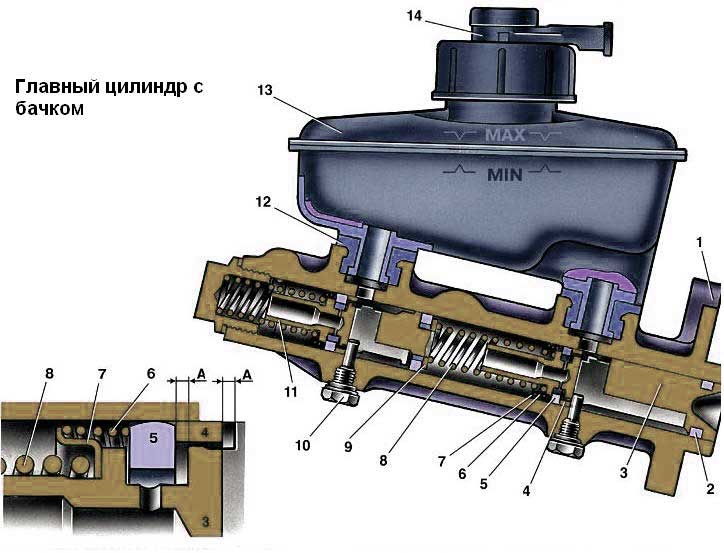

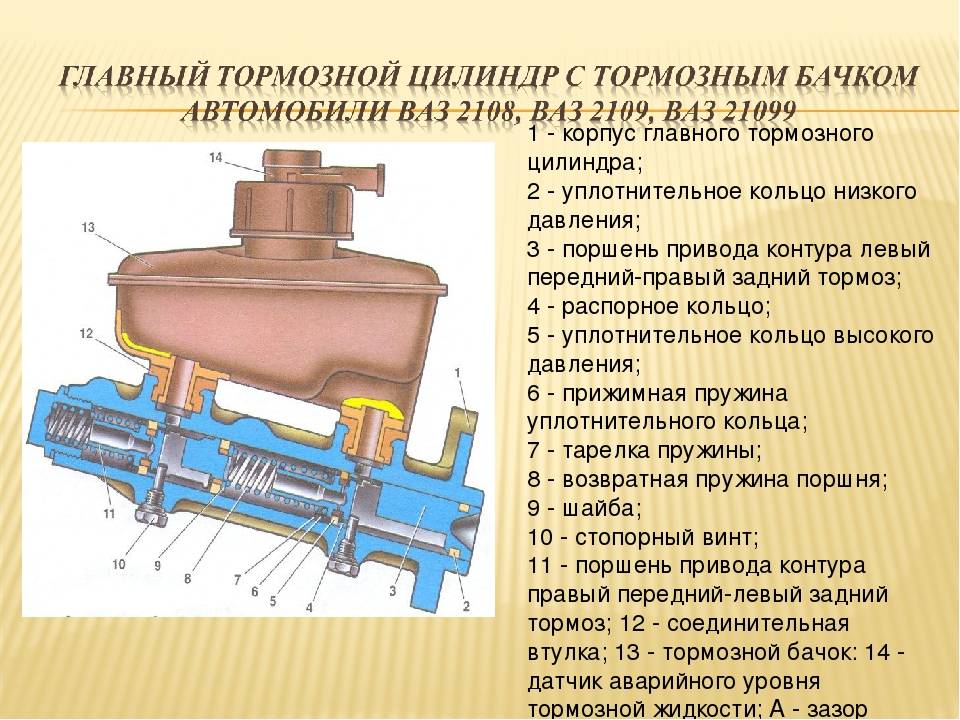

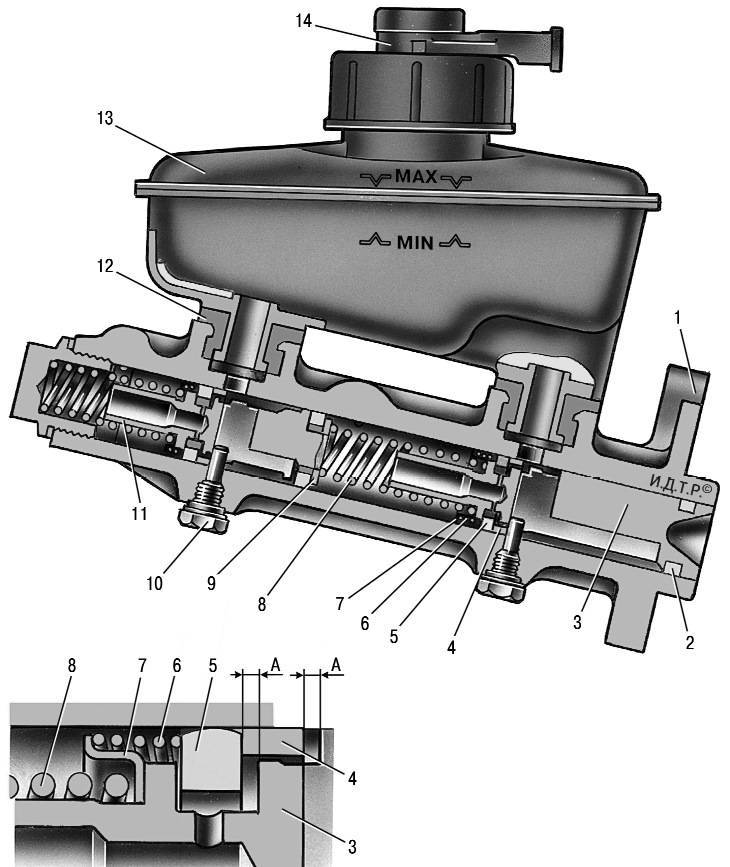

В главном тормозном цилиндре расположены поршни 3 и 5 (рисунок 1), которые приводят в действие разные контура. Оба поршня занимают исходное положение под воздействием пружин 8, которые отжимают поршни до упора в винты 7. Герметичность поршней в цилиндре обеспечивается четырьмя уплотнительными кольцами 6. Спереди корпус закрыт пробкой 1. На рисунке 1 показано устройство главного цилиндра.

Рисунок 1. Главный цилиндр гидравлического привода тормозов 1 — пробка; 2 — корпус цилиндра; 3 — поршень привода задних тормозов; 4 — шайба; 5 — поршень привода передних тормозов; 6 — уплотнительное кольцо; 7 — стопорные винты; 8 — возвратные пружины поршней; 9 — тарелка пружины; 10 — прижимная пружина уплотнительного кольца; 11 — распорное кольцо; 12 — впускное отверстие; А — компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)

Снятие и установка

Отсоедините гибкие шланги от главного цилиндра тормозов и заглушите отверстия шлангов и штуцеров на цилиндре, для того, чтобы предвратить утечку жидкости из бачка и попадание в цилиндр грязи и пыли.

Отсоедините от главного цилиндра тормозов стальные трубопроводы, отводящие жидкость к колесным цилиндрам передних и задних тормозов, предварительно открутив гайки трубок.

Снимите цилиндр, открутив гайки его крепления к вакуумному усилителю тормозов.

Установку главного цилиндра тормозов необходимо проводить в последовательности, обратной снятию. После установки цилиндра обязательно прокачайте систему тормозов для удаления из нее воздуха.

Разборка и сборка

Выверните стопорные винты 6 и выньте все детали в порядке, указанном на рисунок 2

Рисунок 2. Детали главного цилиндра привода тормозов 1 — корпус цилиндра; 2 — стопорная шайба; 3 — штуцер; 4 — уплотнительная прокладка; 5 — уплотнительная шайба; 6 — стопорный винт поршня; 7 — возвратные пружины поршней; 8 — чашка; 9 — прижимная пружина уплотнительного кольца; 10 — уплотнительное кольцо; 11 — распорное кольцо; 12 — поршень привода задних тормозов; 13 — шайба; 14 — поршень привода передних тормозов

Сборку цилиндра необходимо производить в последовательности, обратной разборке. При этом детали необходимо смазывать тормозной жидкостью. При сборке используйте приспособление 67.7853.9543.

Проверка деталей

Перед процедурой сборки все детали желательно промыть изопропиловым спиртом. Тщательно высушите их струей сжатого воздуха или протрите чистой тряпкой, не допуская их соприкосновения с минеральным маслом, керосином или дизельным топливом, которые могут повредить уплотнители.

Зеркало цилиндра и рабочая поверхность поршней должны быть совершенно чистыми, без рисок, ржавчины и других дефектов. Увеличенный зазор между цилиндром и поршнями недопустим.

При каждой разборке цилиндра необходимо заменять уплотнители на новые, даже в случае, если они в хорошем состоянии.

Проверьте упругость пружины поршня, длина которой должна быть: под нагрузкой 34,3+6,9 Н (3,5+0,7 кгс) — 36 мм, под нагрузкой 62,2+9,8 Н (6,35+1,0 кгс) — 21 мм, в свободном состоянии — 57,5 мм.

Проверка герметичности главного цилиндра

Рисунок 3. Схема проверки герметичности главного цилиндра 1 — клапан для прокачки; 2 — манометр; 3 — поглощающий цилиндр; 4 — главный цилиндр; 5 — маховик; 6 — указатель смещения толкателя; 7 — кран; 8 — сосуд

Установите главный цилиндр на стенд и подсоедините его к элементам стенда, как показано на рисунок 3.

Откройте клапаны 1 для прокачки стенда и, перемещая несколько раз поршни главного цилиндра на полную длину их хода, прокачайте систему. После этого закройте клапаны 1.

Вращая маховик 5, медленно передвигайте поршни главного цилиндра до тех пор, пока давление, контролируемое манометрами 2, не достигнет 12,5 МПа (125 кгс/см2). В этом положении заблокируйте толкатель главного цилиндра. Указанное давление должно оставаться постоянным не менее 5 с.

В том случае, если наблюдается утечка жидкости или несохранение постоянного давления в течение 5 с, необходимо заменить уплотнители поршней цилиндра.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе.

Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Метки: системы управлениятормозная система

Всегда приходит время, когда в работе детали появляются какие-то проблемы. Если во время поездки пропали тормоза, значит, предоставляется опасность водителю и пассажирам. Рабочий тормозной цилиндр — очень важная деталь всей системы тормозов.

Он преобразовывает давление, которое оказывает жидкость, в силу, которая оказывает действие на колодки тормозов. Следовательно, надо вовремя заменять главный цилиндр, если с ним возникли непоправимые проблемы.

Когда водитель тормозит, он оказывает действие на тормозную педаль, и чтобы это воздействие осуществилось, существует деталь — шток, который действует на поршень основного цилиндра. Он влияет на жидкость для тормозов, а она уже на цилиндры. Во время этого особые поршни прижимают колодки тормозов к дискам (иногда барабанам). Различия возникают из-за разных видов тормозных систем.

Ниже представлена инструкция по замене главного цилиндра. Она поможет сделать качественный ремонт своими руками:

• причины, по которым пропали тормоза;
• возможность отремонтировать главный тормозной цилиндр;
• инструменты, необходимые для работы;
• замена основного цилиндра;
• его окончательное снятие;
• установка цилиндра;
• улучшение основного тормозного цилиндра.

Обслуживание суппорта на ВАЗ-2110 и ремонт

Обслуживать суппорт ВАЗ следует в обязательном порядке после каждой замены тормозных колодок, а также в случае вынужденной ревизии в связи с его неисправностью, для чего в первую очередь необходимо проверить состояние всех резиновых элементов, амортизаторов и пыльников. Также в обязательном порядке следует заменить смазку для направляющих суппорта. Вам нужна хорошая силиконовая смазка на синтетической основе, выдерживающая высокие температуры.

Если вам пришлось купить ремонтный комплект — там имеется такая смазка, все необходимые прокладки, новые направляющие и поршень. Цена подобного удовольствия обойдется вам порядка 500 рублей. Купить новый суппорт ВАЗ-2110(2112), в зависимости от магазина и региона России, будет стоить от 1000 до 1500 рублей.

Чтобы извлечь поршень из посадочного места — необходимо создать соответствующие усилие при помощи воздушного компрессора (поршни ремонтируется по одному, ход второго блокируется, например, деревянным бруском). С таким же успехом, снимая изделие с автомобиля, можно зажать педаль тормоза, не отключая суппорт ВАЗ 2112 от тормозного шланга. Желательно использовать резиновую наставку, дабы амортизировать резкий удар движущегося свободно поршня и его “выстрел”.

Ремонт суппорта ВАЗ 2110

Обратно поршень задвигается при помощи специальной струбцины. При этом следует отогнуть пыльник, дабы компенсировать избыточное давление воздуха. Отверстие для поршня и для направляющих зачищаются и промываются жидкостью для очистки карбюратора, все прокладки, пыльники и посадочные места также тщательно смазываются.

Основной неисправностью тормозных цилиндров переднего колеса на ВАЗ 2110-2112 можно считать их приклинивание, в результате чего даже при отпущенной педали тормоза цилиндр не возвращается сразу в первоначальное положение. Также, не исключены проблемы с пропусканием тормозной жидкости из под резинки, что тоже не является нормальным.

Чтобы заменить данную деталь самостоятельно, понадобится следующий инструмент:

• Головка торцевая на 13 мм
• Трещоточная рукоятка и вороток
• Шестигранник или подобная бита на 10
• Накидной ключ на 13
• Специальный разрезной ключ для тормозных трубок и шлангов

Основные нюансы прокачки тормозной системы на автомобилях марки ВАЗ 2110

Следует соблюдать правильный алгоритм прокачки системы, учитывая диагональное разнесение тормозных контуров. Если вы не совсем понимаете, что такое диагональное разнесение контуров ВАЗовской тормозной системы, просто соблюдайте следующую последовательность действий:

• прокачиваете систему через штуцер заднего правого колеса, закрываете;
• переходите к переднему левому, выполняете аналогичную процедуру;
• открываем задний левый штуцер;
• заканчиваем процедуру на переднем правом колесе.

После всех работ стоит обязательно проверить герметичность всех штуцеров. Попросите напарника в салоне автомобиля вдавить педаль тормоза в пол, а сами, протерев сухой тряпочкой штуцер, визуально проверяете отсутствие подтеков. Убедитесь в том, что тормозные шланги и магистрали полностью сухие. Только после того, как проверили все штуцера, надеваете на них колпачки.

Если после нескольких дней езды педаль тормоза вновь стала вялой и ухудшилась работа тормозов — не стоит чрез меру расстраиваться. Вероятнее всего, произошла усадка тормозной жидкости (повторного вспенивания тормозухи и запузыривания магистралей воздухом). Это могло произойти по причине корродирования как самой системы, так и плохого качества самой жидкости.

Замена тормозной жидкости ВАЗ 2110 иногда выливается в вышеупомянутые проблемы. Ничего страшного в этом нет. Обратно зовем напарника и повторно повторяем процедуру прокачки. Проверяем уровень тормозной жидкости. После у вас уже точно не должно быть никаких проблем.

Тормозная система является одной из важных систем в автомобиле, ведь без тормозов невозможно представить ни одной, даже самой короткой поездки. Тормозная система состоит из множества элементов, но кровь в ее жилах — тормозная жидкость. Выбираем качественную тормозную жидкость для ВАЗ 2110 .

Почему нужно менять тормозную жидкость ? Тормозная жидкость эксплуатируется в тяжелых условиях, в результате чего даже при спокойной езде она может нагреваться до +150-180°С. Новая качественная тормозная жидкость справляется со своими обязанностями без затруднений. Но в процессе работы она неизбежно влагу, из-за чего температура кипения снижается. Как только тормозная жидкость наберет большое количество воды, то она может закипеть уже 145-160°С. Из-за чего происходит «паровая блокировка тормозов», это когда из-за резкого расширения образовавшихся пузырьков часть жидкости выдавливается в резервный бачок, а при нажатии педали оставшаяся внизу жидкость не может создать нужного давления, т.к. насыщена пузырями, и педаль проваливается.Как проверить состояние и уровень тормозной жидкости ? Уровень тормозной жидкости проверяется по уровню на бочке. Состояние тормозной жидкости определяют по цвету. Если она потемнела или имеет ржавый цвет, тогда ее следует заменить.

Через сколько нужно менять тормозную жидкость в ВАЗ 2110 ? По регламенту через 45000км или 3 года, что наступит быстрее.

Какую выбрать тормозную жидкость для ВАЗ 2110 ?Тормозная жидкость, как и ГСМ следует покупать проверенной марки и в проверенных местах, таким образом Вы обережете себя от покупки некачественного продукта.При выборе можно опираться на обзор тормозной жидкости ВАЗ. результаты опроса или комментарии.

Какой тип тормозной жидкости выбрать для ВАЗ 2110 ?Тормозную жидкость классифицируют на DOT 3, 4, 5 и 5.1.

• DOT 3 (гликолевая основа)– для относительно тихоходных автомобилей с барабанными тормозами или дисковыми передними тормозами;
• DOT 4 (гликолевая основа)– на современных быстроходных автомобилях с преимущественно диcковыми тормозами на всех колесах;
• DOT 5.1 (гликолевая основа) – на дорожных спортивных автомобилях, где тепловые нагрузки на тормоза значительно выше.
• DOT 5 (силиконовая) на обычных транспортных средствах практически не применяются.

Тормозная жидкость на гликолевой основе поглощают воду и разъедает краску.Силиконовая тормозная жидкость не поглощает воду и не разъедает краску, но требует хорошей прокачки тормозов. В противном случае вся влага в гидравлической системе будет скапливаться в одном месте и может вызвать локальную коррозию в гидравлике.

Совместимость тормозных жидкостейВсе тормозные жидкости взаимозаменяемы по своей основе. То есть взаимозаменяемы DOT 3, 4, 5.1, а DOT 5 только сам с собой.

Как заменить тормозную жидкость в ВАЗ 2110 ?Сменить тормозную жидкость можно по этой инструкции.

Итак, голосуем и оставляем отзывы о тормозной жидкости для ВАЗ 2110-12 :

1. Какую марку тормозной жидкости выбрали ?
2. Какой тип тормозной жидкости Вы используете ?
3. Какая тормозная жидкость была залита до этого ?
4. Через сколько меняете торм.жидкость ?
5. Впечатления и замечания по тормозной жидкости ?

p.s. комментарии не по теме будут удаляться.

Усовершенствование тормозной системы

Многие владельцы ВАЗ 2110 сходятся во мнении, что заводская тормозная система далека от совершенства. Потому они решаются на модернизацию, усовершенствование узла по средствам технического тюнинга.

Популярное решение вопроса эффективности тормозов — это замена барабанных механизмов на дисковые. Разумеется, в случае с «десяткой» речь идет о задних колесах

При замене тормозов обязательно принимайте во внимание тот факт, что задние колеса обязаны тормозить мягче и несколько позже передних. Так автомобиль не занесет, и вы не вылетите с дороги

Другой вариант — демонтаж заводского тормозного главного цилиндра и вакуумного усилителя. Вместо них отлично подходят узлы от Приоры. Подобный тюнинг избавит от вибраций, а также позволит эффективно и без чрезмерных усилий использовать педаль тормоза.

Вне зависимости от внесенных изменений в тормозную систему, после каждой доработки в обязательном порядке проводится прокачка тормозов.

Нюансы ремонта

Уплотнительные кольца требуют особого внимания. Время нахождения колец в изопропиловом спирте не должно превышать двадцати секунд, по истечении которых следует сразу их обсушить с помощью компрессора.

Поверхности зеркала, а также поршневых элементов необходимо привести к совершенной чистоте и отсутствию ржавчины. Каждый разбор и ремонт неисправного тормозного главного цилиндра должны сопровождаться заменой уплотнительных колец, даже если они находятся в нормальном состоянии. Манжеты устройства также требуют внимания, если они разбухли и растрепались, то они подлежат замене.

https://youtube.com/watch?v=ZLiWDHDdSdg

После всего необходимо проверять упругость поршневых пружин, это делать следует под нагрузкой. Длина пружины под воздействием нагрузки должна быть 39,01–45,9 Н (3,8–4,8 кгс) – 41 мм, при другом варианте должны быть следующие показатели 82,01–99,48 Н (8,35–10,15 кгс) – 21 мм. В свободном состоянии пружина должны иметь длину 59,8 мм. Если пружины не имеют таких показателей, то они подлежат замене.
