Замена масла в коробке передач рено логан: этапы работы

Инструкция по замене масла

В отличие от АКПП, в которой ATF играет роль рабочей жидкости, в механической коробке передач передач масло служит для отвода тепла и уменьшения износа трущихся пар. Но и в таком режиме работы происходят невозвратные химико-физические процессы, масло наполняется взвесью продуктов износа трущихся металлических поверхностей.

Мы рекомендуем произвести первую замену на 60 тыс. км. В первые десятки тысяч километров пробега автомобиля внутри коробки передач происходит притирка деталей. После периода приработки количество продуктов износа, находящихся в масле, уменьшается, поэтому интервал между последующими заменами можно увеличить до 80-100 тыс. км.

1. Поставьте машину на ровную поверхность.

2.Открутите защиту картера двигателя и трансмиссии. В некоторых вариациях защита имеет технологическое отверстие для откручивания сливной пробки.

3.Очистите корпус КПП от грязи, пыли в месте слива и возле заливного отверстия. Если слитое масло будет использоваться повторно, поверхность вблизи сливной пробки должна быть чистой.

4.Квадратом на 8 открутите сливную пробку. После ослабления воротком/трещоткой рекомендуем выворачивать пробку вручную, чтобы быстро убрать ее из-под струи сливающейся отработки. Увеличение люфта свидетельствует об окончании резьбы.

5.Выкрутите плоскогубцами заливную пробку, которая находится с торца правой части коробки. Прокладку на этой пробке менять не обязательно.

6.Закрутите сливную пробку. Желательно заменить уплотнительную прокладку.

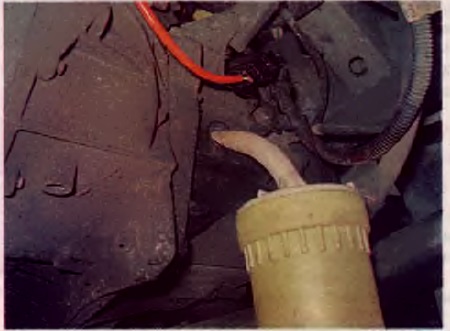

Масло в коробку заливайте до того момента, пока оно не потечет из заливного отверстия. Этот же метод используется для поточной проверки уровня. Как только масло прекратило вытекать из заливного отверстия (поэтому автомобиль и ставится на ровной поверхности), закрутите пробку от руки, вытрите маслянистые следы и установите защиту двигателя.

Долговечность коробки передач зависит от качества жидкости. Главное в выборе масла для КПП Логана — не продешевить и не выбрать недорогое минеральное. Оно отличается нестабильностью. Полусинтетика и синтетика намного лучше подходит для коробки передач Логана.

Однако не следует смешивать разные типы трансмиссионной жидкости. Например, к синтетике доливать полусинтетику. Или смешивать, например, Elf и Motul, желая сэкономить.

Трансмиссии автомобилей французского производства должны работать в условиях регулярной смазки внутренних узлов и компонентов. Отсутствие смазочной жидкости в КПП приведет к выходу из строя агрегата

Важно знать, какое масло заливать в коробку Рено Логан и соблюдать при этом инструкцию по самостоятельной замене жидкости

Какое масло лучше выбрать?

Замена масла своими руками

Инструменты и материалы

Возможные неисправности после замены

Видео «Наглядное пособие по смене жидкости»

Для начала рассмотрим, как часто надо менять смазку в трансмиссиях Логанов. В официальном регламенте производитель Renault Logan не указывает сроки периодичности замены смазочной жидкости в машинах 2006, 2014 и других годов выпуска. Смазочное вещество заливается в трансмиссию на весь срок службы транспортного средства.

Когда еще требуется замена смазки:

если жидкость потеряла свои свойства и не может качественно смазывать детали;
при появлении вибраций в работе трансмиссии;
при выбивании рычага переключения передач;
если от коробки доносится запах гари.

Одна из проблем, которые могут произойти после смены жидкости — масло течет из коробки. Ремонт неполадки выполняется после диагностики корпуса трансмиссии и определении места протечки. Обычно смазка уходит из коробки через сливное отверстие, когда на нем износившаяся прокладка. В этом случае необходимо поменять уплотнитель на новый.

На что обратить внимание при замене масла

Срок службы ящика зависит от свойств воды. Главное выбрать трансмиссионные масла Логан — не продавать дешево, не выбирать дешевое минеральное масло. Это непостоянно. Полусинтетика и синтетика намного лучше подходят для коробки Логана.

Но не рекомендуется совмещать разные типы трансмиссионной воды. Например, добавить в синтетику полусинтетику. Или совместите, например, Эльф и Мотюль, желая сэкономить.

Некоторые присадки могут выпадать в осадок и влиять на работу шестерен коробки передач. По мере увеличения вязкости масла оно может сгуститься и коробка передач не будет работать. Поэтому лучше выбрать масло и придерживаться его по мере необходимости. Если так, то производитель вдруг его не выпустил; масло следует полностью заменить.

Проверка уровня и доливка масла в систему смазки Renault Logan 2004-2015

Вам потребуются: моторное масло, воронка, чистая тряпка.

Применяйте моторное масло, соответствующее европейской норме ACEA A2 или А3 либо норме API SJ, степени вязкости 15W40, 10W40, 5W40, 15W50 или 5W50 (в зависимости от климатических условий).

Перед проверкой уровня масла после поездки заглушите двигатель и подождите 5–10 мин, пока масло не сольется в поддон.

Доливайте масло той же марки, вязкости и класса качества, как и у использованного ранее.

Уровень масла в картере двигателя не должен превышать верхней метки на указателе, иначе возможны течи через прокладки и сальники, повышенный расход масла.

Проверяйте уровень, установив автомобиль на ровной горизонтальной площадке.

Указатель (щуп) 1 уровня масла и пробка 2 маслоналивной горловины расположены в правой части моторного отсека рядом с воздушным фильтром.

1. Выньте указатель (щуп).

2. . протрите чистой тряпкой и снова вставьте на место.

3. Повторно выньте указатель (щуп). Уровень масляной пленки должен находиться между нижней («MIN») и верхней («MAX») метками на указателе. Если уровень масла приближается к нижней метке или находится ниже ее, долейте масло.

4. Для доливки масла поверните пробку маслоналивной горловины против часовой стрелки и снимите ее.

5. Залейте масло в двигатель (при необходимости используйте воронку), контролируя с помощью указателя его уровень. Перед тем как вынимать указатель, подождите 2–3 мин, чтобы дать маслу стечь в картер.

6. После того как уровень масла достигнет требуемого, установите на место пробку горловины.

Если после обкатки автомобиля расход масла превышает 0,5 л на 1000 км, необходимо обратиться на СТО.

Как проверить: нюансы работы

Стандартно уровень замеряют только на холодном двигателе. Делается это для того, чтобы смазка успела полностью стечь в поддон — только при соблюдении данного условия можно говорить о точном замере объёма. Если же проверять его сразу после того, как будет заглушён мотор, то уровень смазочной жидкости будет значительно ниже, чем есть на самом деле. Поэтому мотору дают как минимум полчаса для остывания и только потом приступают к данной процедуре.

Несмотря на это, бытует мнение, что при отрицательных температурах окружающей среды проверять количество масла нужно сразу после того, как двигатель проработает несколько минут на холостом ходу. Делается это для разжижения состава. Однако производители смазочных материалов такой теории не придерживаются.

Существует несколько основных правил проверки уровня масла:

Автомобиль должен стоять на ровной поверхности в строго горизонтальном положении. Любое отклонение рельефа может привести к тому, что жидкость в поддоне также будет находиться в наклонённом состоянии, соответственно, измерения будут неточными — либо больше, либо меньше реальных;
Процедура проводится только на холодный мотор. После поездки машине даётся как минимум полчаса для остывания и стекания масла в поддон.

Проверяется уровень смазочной жидкости следующим образом:

Открывается капот автомобиля. Защёлка для его открытия располагается либо с водительской стороны, либо рядом с рулевым колесом. На капоте также имеется дополнительный замок — его можно отщёлкнуть пальцем;
Возле блока цилиндров располагается щуп. В большинстве моделей автомобилей он выделяется ярким цветом, поэтому перепутать или не найти его сложно. Измерительный прибор аккуратно вынимается из гнезда — дёргать его не нужно, чтобы не сломать, иначе придётся покупать новую деталь, а стоит она немалых денег;
Щуп изготавливается как из металла, так и из пластика, хотя второй вариант встречается крайне редко. Длина детали составляет 30–40 см, своей нижней частью он достигает масла в поддоне. Щуп тщательно протирается сухой мягкой тканью, после чего вновь помещается в гнездо и вынимается обратно;
На поверхности прибора имеются метки: полоски, точки или дырочки. Нижняя из них обозначает минимальный уровень, верхняя, соответственно, максимальный. Нормальный уровень смазочной жидкости должен находиться либо между отметинами, либо ближе к верхней. Нормой считается даже если объем несколько ниже среднего. Доливается масло только в том случае, если его уровень упал до минимальной отметки. Переливать его тоже не стоит, иначе это приведёт к проблемам в работе двигателя;
По окончании процедуры щур убирается обратно в гнездо.

Более подробно процедура проверки уровня масла в двигателе описана в видео:

Контрольная пробка

На некоторых моделях автомобилей, оснащённых автоматическими коробками переключения передач, измерительные щупы не предусмотрены. Проверка осуществляется иным способом и занимает больше времени: объем смазки только выставляется, но не измеряется.

В таких КПП устанавливаются специальные «системы перелива», конструкция которых включает специальную трубку, крепящуюся к сливному отверстию поддона, и контрольную пробку, закрывающую отверстие в данной трубке.

Контрольная пробка уровня масла, входящая в «систему перелива» автомобиля

Необходимый уровень масла определяется по высоте трубки. Излишки смазки, находящиеся выше верхнего отверстия трубки, сливаются при откручивании контрольной пробки.

Подобная система создавалась с целью защиты двигателя автомобиля от перелива масла при замене. Несмотря на её преимущество, для автовладельца она создаёт немало проблем, поскольку обычным способом измерить объем смазки невозможно.

Чтобы проверить уровень жидкости с такой системой, необходимо:

Загнать машину на подъёмник либо поднять её домкратами с соблюдением горизонтального положения;
Открутить контрольную пробку. Во время этой процедуры может вылиться небольшое количество масла, по цвету которого определяется уровень загрязнения агента и необходимость его замены;
В заливную горловину доливается около 100–200 граммов чистого масла. Доливается смазка до тех пор, пока она не начнёт капать из сливного отверстия — это означает, что необходимый уровень достигнут.

Сложная процедура самостоятельной проверки и замены моторного масла вынуждает автовладельцев обращаться за подобной услугой в автоцентры, которые выставляют необходимый объем смазки и регулярно осуществляют её замену — примерно раз в год. Такое решение, конечно, приводит к удорожанию эксплуатации транспорта, однако избавляет владельца от лишних проблем.

Какое масло стоит заливать

На конвейерной ленте МКПП производитель размещает Elf Tranself NFJ 75W-80, который Renault рекомендует для коробок передач серий JXX, TL4 и NDX.

Renault Logan, Sandero, Logan 2, Lada Largus с 1,4-литровыми двигателями оснащались механической коробкой передач jH1, а автомобили с 1,6- и 1,2-литровыми двигателями — jH3. Конструктивно агрегаты отличаются размером корпуса сцепления, поэтому на выбор трансмиссионного масла это не влияет. Реже на автомобилях встречается механическая коробка передач JR5.

Для доливки используйте только Elf Tranself NFJ 75W-80, так как смешивать масла не запрещено. При полной замене нет необходимости приобретать оригинальные товары. Вы можете выбрать из достойных аналогов:

Liqui Moly Getriebeoil 75W-80 (GL-5);
Castrol Syntrans Transaxle 75W-90 (GL-4+);
Motul Motylgear SAE 75W-80 (GL-5);
Castrol Syntrans V FE 75W-80 (GL-4+);
Shell Getriebeoil EP 75w90 (GL-4);
Valvoline Maxlife MTF SAE 75W-80 (GL-4).

Заправочный объем трансмиссий jH1 и jH3 составляет 2,8 литра, у JR5 — 2,5 литра. Перед покупкой рекомендуем уточнить эту информацию в руководстве по ремонту и эксплуатации вашей модели автомобиля.

Проверяем уровень масла в КПП Renault Logan

Перед заменой жидкости в коробке передач необходимо проверить уровень оставшегося масла

Обратим внимание на несколько шагов, которые нужно для этого сделать:

Уровень масла проверяется через контрольное отверстие в подкапотном пространстве. Отверстие находится под пластмассовой крышкой, которую надо предварительно снять При проверке масла надо убедиться, что автомобиль установлен на ровной поверхности Провести пальцем по кромке отверстия, и тем самым убедиться в достаточном количестве масла – в этом случае пальцы будут испачканы жидкостью. Или наоборот, при недостаточном уровне масло не доходит до кромки отверстия. В этом случае придется долить жидкость Для заливки новой жидкости понадобится специальный шприц, воронка или шланг. Если уровень слишком низкий, тогда понадобится замена сальника. Однако замена сальника может повлечь за собой полную замену трансмиссионной жидкости. Иными словами, сначала придется слить старое масло, и только потом влить новое Итак, готовимся к замене масла в коробке передач Renault Logan. На первом этапе нужно прогреть двигатель автомобиля до рабочей температуры, поездив 5-10 километров по городу. После этого масло станет горячим и более жидким, и благодаря этому его выльется значительно больше, чем в случае с холодным мотором. Вместе со старым маслом вытечет и металлическая стружка, а также грязевые отложения. При замене масла своими силами у владельцев обычно не бывает подъемника, так как это очень большая редкость в домашних гаражах

Как вариант подойдет яма или эстакадаНаходим сливное отверстие под днищем автомобиля Меняя масло, надо соблюдать меры предосторожности и работать в резиновых перчатках, чтобы не обжечься брызгами горячего масла Заранее подготовить необходимые материалы – набор головок, торцевой ключ на 10 мм, четырехгранный ключ на 8 мм, дополнительное освещение, плоскогубцы, щетка, тара для слива старой жидкости, воронка, шланг длиной 0,5 метра, сальник, прокладка В продолжении пункта 7 выкручиваем пробку слива, через которую начнет вытекать отработанное масло в заранее подготовленный поддон Так как в яме обычно темно, может понадобиться дополнительное освещение Дождаться полного слива жидкости, затем замеряем ее количество Это очень важно, так как именно столько надо заливать свежего масла Если возникли сложности с доступом к сливной пробке, в этом случае может понадобится демонтаж картера коробки передач, который крепится на восьми болтах. Откручиваем их, и снимаем картер Помимо слива масла, после снятия картера откроется доступ к масляному фильтру

Его тоже придется заменить, так как он является одноразовым Важно помнить, что на поверхности картера может оставаться около 0,5 литра остатков масла и грязевых отложений

Картер нужно хорошо вымыть, почистить, обезжирить и вытереть насухо Вместе с этим, обратим внимание и на состояние сливной пробки – скорее всего, в ней тоже скопилась грязь и металлическая стружка. Это место также промываем и прочищаем Затем меняем прокладку, и возвращаем пробку на место

Устанавливаем на место картер коробки передач, и переходим к следующему этапу. Заливка свежего масла. Это самый важный этап, при котором следует заливать определенное количество жидкости. Рекомендуемый объем составляет 3,3 литра. Масло заливается в отверстие, расположенное в подкапотном пространстве. Заливать нужно через воронку, или через специальный шланг, чтобы избежать брызг. Не исключено, что может понадобится больше 3,3 литров, если жидкость не выходит наружу. Сливать ее не нужно Закрутить пробку, включить двигатель и дать немного поработать на холостых оборотах Процесс замены масла в МКПП Renault Logan успешно завершен

Сколько масла в механической коробке

Первое поколение LS, 2004-2014

Первый Рено Логан обладал спорным угловатым дизайном, в котором преобладали строгие прямые формы. Тем не менее, машина выглядела оригинально и не была похожей на конкурентов

Особое внимание разработчики уделили внутреннему пространству, ведь в плане вместимости Логан считался самым просторным автомобилем, причем не только в своей ценовой категории. Таким образом, компания Рено пожертвовала дизайном в угоду вместимости, и здесь достаточно упомянуть рекордную в классе колесную базу 2630 мм

Высота кузова достигала 1534 мм, и это обеспечивало вертикальную посадку и много места над головой. Исходя из этого, практичность первого Логана была неоспорима, и этот факт закрывал глаза на дешево изготовленный салон, в котором даже не было дверных ручек (в базовой версии). Моторная гамма состояла из бензиновых двигателей объемом 1.4 и 1.6 л (75-102 л. с.), работающих с механической или автоматической КПП.

Масло в МКПП: объем – 2,5-2,8 литра при частичной замене

Второе поколение L8, 2014-2020

Логан 2-го поколения сделал шаг вперед в сравнении с предыдущей моделью – это видно в плане дизайна и проработке интерьера. Так, салон автомобиля по-прежнему изготовлен из дешевых материалов, но выглядит более современно и функционально. К тому же, в наиболее дорогие версии Logan теперь оснащаются мультимедийной системой с сенсорным экраном. Улучшилась и шумоизоляция салона, а объем колесной базы почти не изменился – 2634 мм. Отныне в экстерьере бюджетной машины преобладают обтекаемые формы, добавляющие силуэту некой динамичности, свойственной спортивным четырехдверным купе. Корма автомобиля по-прежнему смотрится массивно, но выглядит более элегантно за счет рельефных и плавно переходящих линий, а также более аккуратных фонарей. При этом обновленная версия 2018 года и вовсе преобразилась благодаря новой фирменной дизайн-стратегии Renault, главными чертами которой являются С-образные дневные ходовые LED-огни, черная решетка радиатора с хромированной отделкой и выраженные накладки на противотуманные фары.

Масло в МКПП: объем – 2,5-2,8 литра при частичной замене

На что обратить внимание при замене масла

Часть присадок может выпасть осадком и повлиять на работу шестеренок коробки передач. При повышении вязкости масла оно может свернуться и КПП перестанет работать. Поэтому лучше выбрать одно масло и придерживаться этого в дальнейшем. Если же производитель вдруг перестал выпускать его, следует заменить масло полностью.

Всем привет! Очень давно мы не говорили о техническом обслуживании авто. Последняя статья, которую я написал, это з , которую Вы можете найти на нашем сайте. Пора уже подтягивать эту тему. В голову пришла мысль написать статью о замене масла в коробке Рено Логан . Так как большинство Renault Logan оснащены именно механической трансмиссией, то речь пойдет именно о ней.

Касательно моего общения с автомобилем Рено Логан, могу сказать, что коробки на них очень даже живучие и неприхотливые. Сама по себе «механика» является очень относительно простым и надежным агрегатом. А МКПП Рено Логан тому не исключение. Однако, «убить» можно любую коробку. Поэтому за МКПП требуется хоть какой-то, но уход.

со временем жидкость, которая не выполняет своих предназначений, несомненно принесет вред коробке. А владелец автомобиля, который слепо верит словам автопроизводителей, попадет на дорогостоящий ремонт КПП. Но ведь мы с Вами не такие и понимаем, что замена масла в коробке Рено Логан требуется и поэтому Вы здесь. Правильно? Тогда приступим к делу.

Как проверить уровень масла

Негативные изменения в работе авто могут быть не только из-за загрязненного масла. Зачастую они происходят из-за низкого уровня жидкости. Причинами этого могут быть:

протечка — часто появляется после аварий, в особенности у старых авто;
водитель часто агрессивно ездит;
машина часто ездит по холмистой и неровной дороге;
жаркий климат.

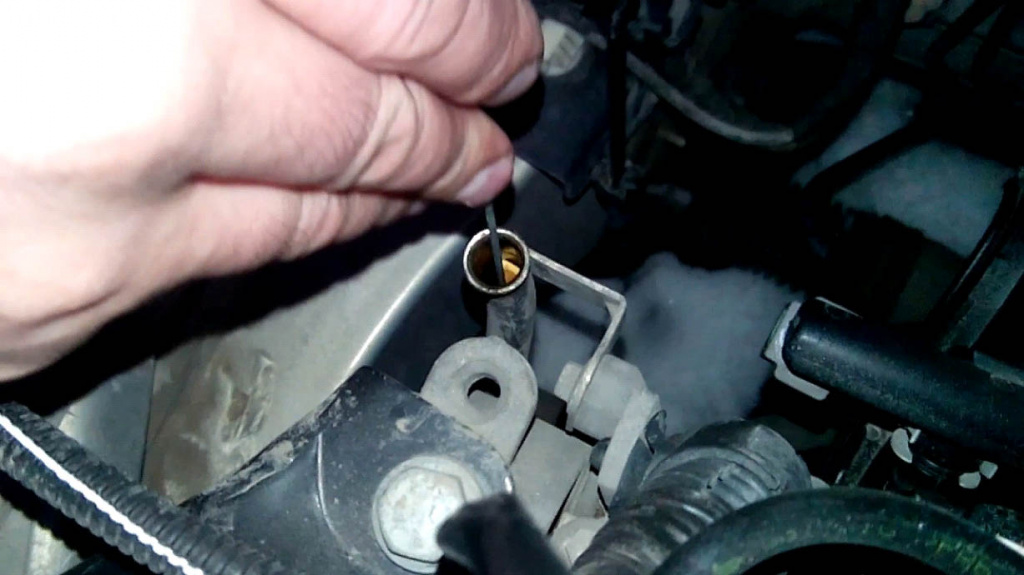

Для проверки уровня масла есть специальная деталь — щуп. Он находится в контрольном отверстии коробки передач. Чтобы проверить уровень смазки с помощью щупа, сделайте следующее:

Откройте отверстие контроля количества масла.
Достаньте щуп.
Протрите прибор чистой ветошью.
Поставьте щуп обратно.
Снова вытащите щуп. Самое верхнее деление, которого коснулась жидкость, и будет показателем уровня жидкости.

У каждого щупа есть минимальная отметка. Если уровень масла оказался на ней или выше, то все нормально. Если ниже, то жидкости не достает. В таком случае нужно долить еще смазки.

Трансмиссионные масла для качественной замены

Современные автомобильные масла делятся на минеральные, полусинтетические и синтетические. Минеральные трансмиссионные смазки применяются в КПП с низкими оборотами. Трение в них небольшое, а двигатель работает в пределах 2-3 тысяч оборотов в минуту. Менять такую смазочную жидкость нужно каждые 30-40 тысяч км пробега. Это необходимо в связи с тем, что минеральные смазочные материалы довольно быстро теряют свои первоначальные свойства.

Стоят такие смазки не очень дорого. Полусинтетические трансмиссионные масла применяются для КПП с высокими оборотами (около 3-4 тысяч в минуту) в автомобилях, имеющих высокую нагрузку. Такие смазочные материалы в своем составе содержат специальные химические присадки. Они позволяют снизить трение между частями коробки передач, а также защищают от образования коррозии.

Полусинтетические масла покрывают шестеренки и детали стойкой пленкой. Замену такой смазочной жидкости необходимо проводить каждые 40-50 тысяч км пробега. Их стоимость намного ниже, чем синтетических. Масло трансмиссионное применяют и для автоматических КПП. Оно содержит в своем составе огромное количество специальных присадок. Такие добавки позволяют предотвратить коррозию и износ деталей двигателя и коробки передач.

Кроме того, присадки снижают нагрузки. Синтетическое масло в КПП может применяться для некоторых механических коробок передач. Стоимость такой смазки довольно высока, однако оно того стоит. Менять данный смазочный материал в МКПП нужно каждые 60-70 тыс. км пробега, а в АКПП — каждые 50 тыс. Однозначного ответа на вопрос, через сколько км пробега необходимо менять смазочный материал, нет.

Нужно сопоставить все факторы: возраст автомобиля, срок и частоту его эксплуатации, а также количество оборотов двигателя

Важно помнить, что смазочная жидкость защищает детали от износа и образования коррозии. Своевременная замена смазки продлит время работы транспортного средства и убережет коробку передач от дорогостоящего ремонта
