Система сцепления Нива Шевроле

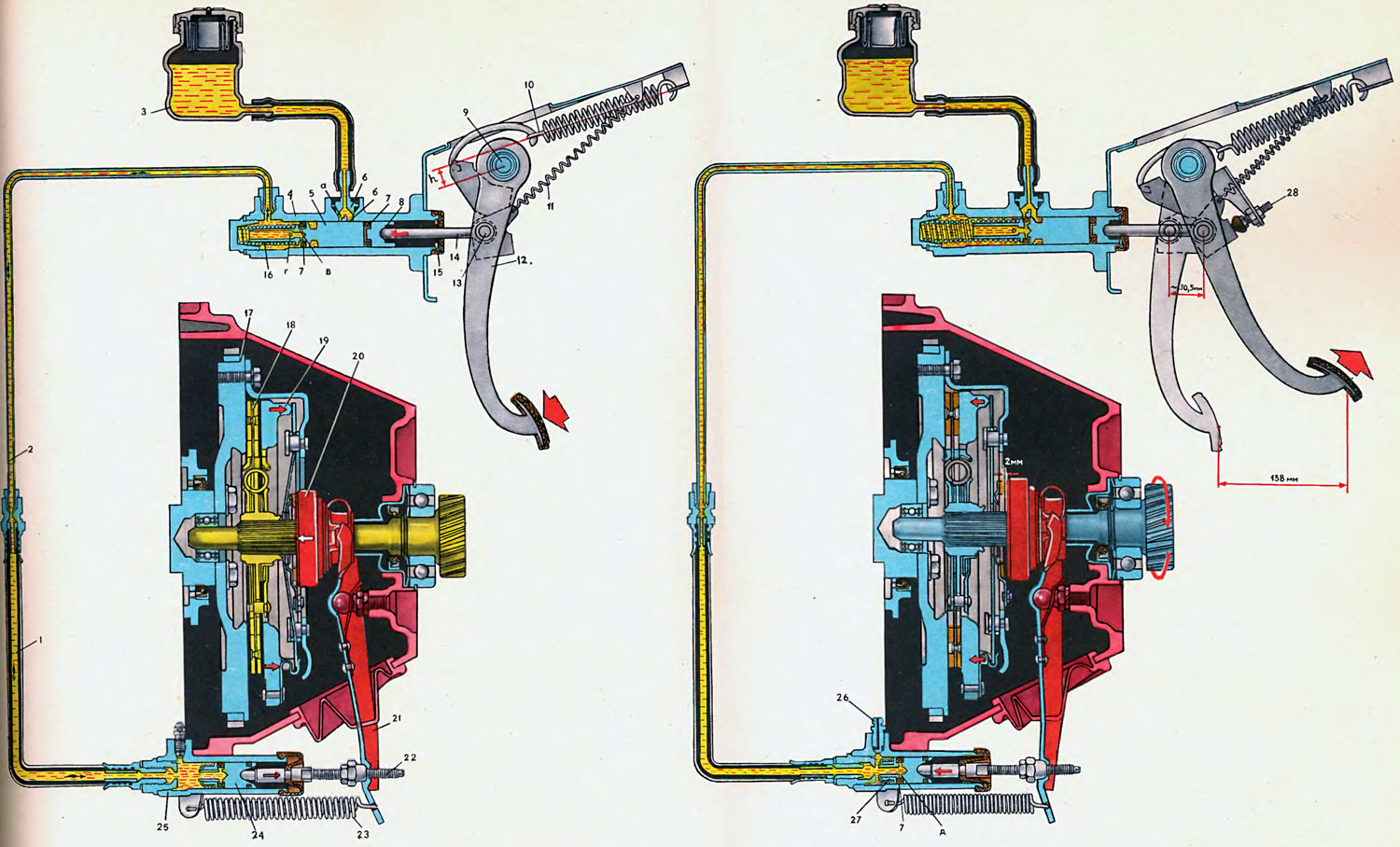

Устройство сцепления Шеви Нива: 1 – картер сцепления; 2 – маховик; 3 – болт крепления кожуха сцепления к маховику; 4 – ведомый диск; 5 – нажимной диск; 6 – кожух сцепления; 7 – муфта выключения сцепления; 8 – первичный вал коробки передач; 9 – вилка выключения сцепления; 10 – центральная нажимная пружина.

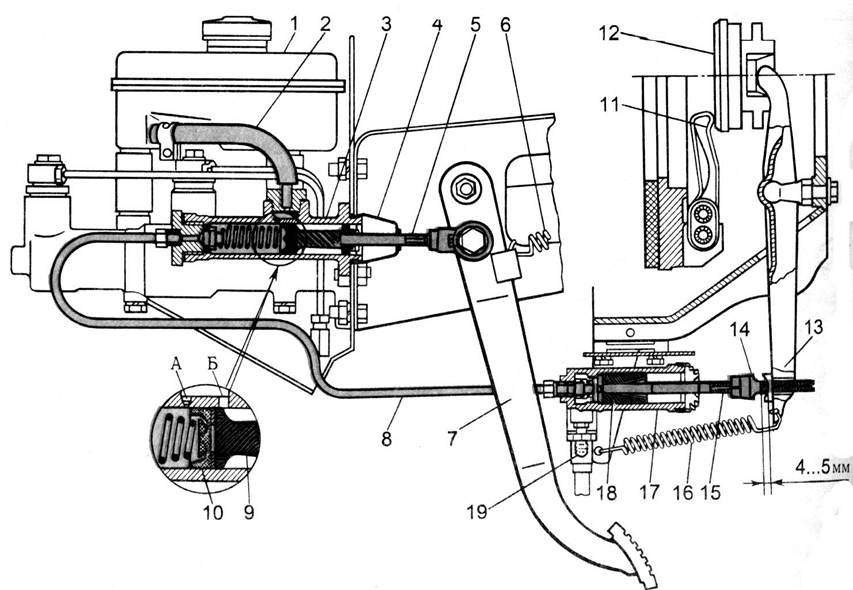

Привод выключения сцепления Нива Шевроле: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр сцепления шевроле нива; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка.
Проверка технического состояния сцепления Нива Шевроле
Диагностика и выявление неисправностей сцепления Шеви Нива производится следующими способами: Включите нейтральную передачу в коробке передач, пустите двигатель автомобиля и прогрейте его до рабочей температуры. При работе двигателя с минимальной частотой вращения коленчатого вала выключите сцепление (нажмите на педаль) и включите передачу заднего хода. Передача должна включаться без скрежета, стука и других посторонних шумов. На ходу автомобиля переключайте передачи. Все передачи должны включаться без скрежета, стука и других посторонних шумов. При разгоне автомобиля должна наблюдаться пропорциональность между увеличением частоты вращения коленчатого вала двигателя и увеличением скорости движения автомобиля (сцепление не должно «буксовать»). Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление Нива Шевроле требует ремонта или замены.
Если указанные признаки нормальной работы сцепления отсутствуют, попробуйте удалить воздух из гидропривода сцепления. Если прокачка гидропривода не привела к желаемому результату, снимите сцепление для ремонта.
Прокачка сцепления Нива Шевроле
Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода. Кроме того, прокачка сцепления на Шеви Нива выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.
Для прокачки сцепления потребуется ключ на 8, шланг для прокачки, емкость для тормозной жидкости, тормозная жидкость DOT 4.
Залейте или долейте жидкость в бачок до нижней кромки заливной горловины. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4–5 раз и удерживайте педаль сцепления нажатой

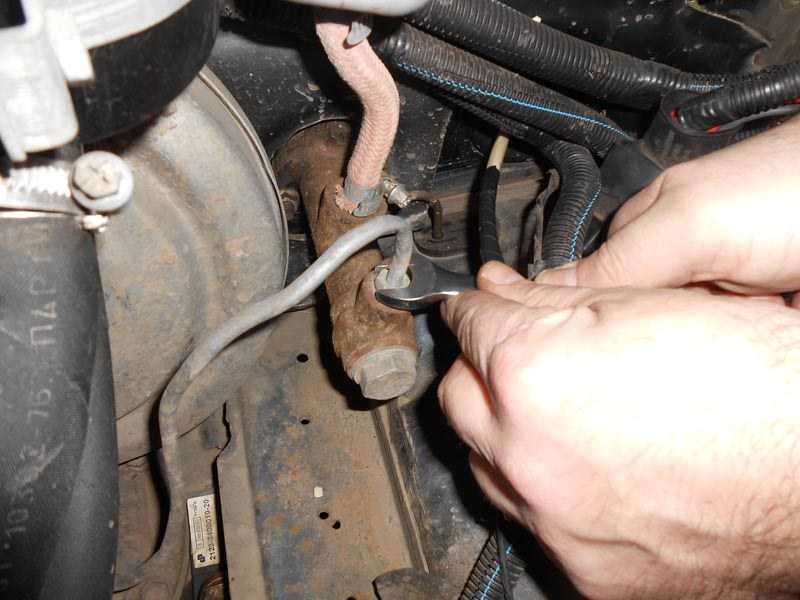

Откройте клапан прокачки для выпуска воздуха из системы. Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха. Снимите шланг с клапана прокачки и наденьте колпачок. Долейте тормозную жидкость Нива Шевроле в бачок главного цилиндра до уровня метки «max».
Снятие и установка бачка гидропривода сцепления Нива Шевроле
Для снятия потребуется ключ на 10, пассатижи, емкость для тормозной жидкости, тормозная жидкость.
Отверните пробку бачка и гайку крепления кронштейна бачка тормозной жидкости
Выньте бачок из кронштейна и слейте из него жидкость
Осмотрите бачок. При обнаружении отложений ослабьте хомут крепления шланга и отсоедините его. Установка бачка жидкости сцепления Нива Шевроле производится в последовательности обратной снятию, после установки залейте жидкость и прокачайте систему сцепления.
Снятие и установка главного цилиндра сцепления Нива Шевроле
Главный цилиндр сцепления Шеви Нива снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой). Для демоннтажа потребуется ключ на 13, торцовая головка с удлинителем, пассатижи и резиновая груша для откачки тормозной жидкости с системы сцепления. Откачайте резиновой грушей жидкость из бачка
Как правильно отрегулировать сцепление в автомобиле?
После ремонта или замены сцепления, а иногда при эксплуатации автомобиля передачи перестают переключаться четко и плавно, машина дергается, при трогании с места пробуксовывает. Это происходит из-за неотрегулированного сцепления, об этом и расскажем в нашей статье.
Регулировку сцепления можно проводить самостоятельно
Основные признаки, по которым можно понять, что пора регулировать сцепление
Примерный интервал пробега, через который рекомендуют проводить проверку и настройку работы сцепления – 10 000 километров. Стоит свериться с графиком обслуживания авто, установленным заводом-изготовителем, – здесь могут быть указаны другие цифры.
Регулировка сцепления обязательна после замены/ремонта сцепления или его элементов, например, приводящего троса. Процедура требуется даже при подозрениях на отклонение амплитуды педали от нормальных показателей:
- авто трогается с места рывками;
- педаль сцепления западает или “ходит”с трудом;
- уровень жидкости в гидравлическом приводе снижается;
- при переключении передач вы замечаете удары, шум и вибрацию.
Убедиться, что сцепление нуждается в регулировке, поможет простой тест. Заводим двигатель, плавно отпускаем педаль сцепления и медленно трогаемся. Если машина осталась на месте, когда сцепление полностью отпущено, значит, ход педали увеличен. Если машина начала движение еще до того, как вы сняли ногу с педали, её ход чересчур мал.
Как заменить сцепление на Ниве Шевроле самостоятельно
Каждый автомобилист, у которого механическая коробка передач знает, что такое сцепление, и рано или поздно сталкивается с тем что оно просто на просто пропадает, и когда начинает трогаться оно не выжимается, тем самым создает своего рода неудобства. Единственным вариантом в такой ситуации — это обратиться в ближайший автосервис, где в течение двух-трех часов будет произведена на автомобиле нива шевроле замена сцепления. Данный вариант является не дешёвым, поэтому если бюджет у вас не позволяет данную процедуру по замене можно произвести и самому в гарных условиях.
О том, как происходит замена, регулировка, а также ремонт, вы узнаете из данной статьи, а также узнаете какое поставить лучше всего.
Что представляет собой сцепление
Благодаря ему происходит от двигателя к самой коробке передач передача крутящего момента, благодаря чему появляется возможность переключать скорости на коробке. Если эта работа будет происходит не надлежащим образом, это отрицательно отразится на остальных механических узлах. Данный привод является гидравлическим, в нем нет зазоров, и имеет автоматизированную компенсацию, благодаря чему не происходит износ накладок функциональных. Данный привод является одной из важных деталей, так он подает сигнал к рабочим элементам к самому водителю.
Какие неисправности бывают
Это целый механизм, и этих причин по которой оно выходит из строя может быть очень много. Давайте рассмотрим наиболее распространенные:
При нажатии на педаль сцепления на Нива Шевроле, происходит пробуксовка, то есть происходит включение не полное, это может быть вызвано:
- Большим износом фрикционных накладок, или они прогорели, данная проблема решается полной заменой диска.
- На ведомом диске на поверхности появляется масло, это говорит о том, что у деталей неисправны уплотнители. Устранить проблему можно промыв диски, удалив причины протекания.
Бывает, что оно наоборот не полностью выключается его начинает вести, это может быть по следующим причинам:
- У ведомого диска происходит коробление или биение, решить данную неисправность можно при помощи ремонта если конечно у него незначительные повреждения. Но как правило если данная неисправность появилась решить ее можно только лишь полностью заменив диск.
- У фиксированных накладок ослабились заклепки. Потребуется заменить комплект ведомого диска
- Наличие воздуха в самой системе. Решается это прокачкой системы
- Коробление и перекос диска. Решить можно заменив данную деталь
Может возникнуть неисправность, когда требуется заменить некоторые части и детали. Это определяется следующими признаками:
- Слышны шумы во время нажатия на сцепления
- Такие же шумы слышны, когда педаль отпускается
Это говорит о том, что необходимо снимать и разбирать данную систему, и устранять появившуюся поломку.
Как произвести замену
Когда причина поломки ясна, нужно переходи к ее устранению. Процесс по замене является очень долгим и трудоемким, поэтому нужно набраться терпения, и выполнять все строго по инструкции, включающая в себя следующие этапы:
- Устанавливаем автомобиль на яму
- Подготовить необходимые инструменты
- Снимаем коробку передач, это нужно чтобы был доступ к устройству
- После того как коробка снята, необходимо пометить отметками, как расположен маховик и кожух.
- Ключом на восемь выкручиваем несколько крепежных болтов, они крепят к маховику сам диск сцепления.
- Производим снятие двух дисков нажимного и ведомого
- Осматриваем их и если присутствуют различные сколы, трещины, то его необходимо в срочном порядке менять.
- Проверяем в каком состояние выжимная пружина
- После осмотра и устранения всех неисправностей, установка происходит в обратном порядке, в котором производилось снятие.
На этом все этапы по замене сцепления на автомобиле Нива Шевроле закончены. Очень важным в процессе замены, посмотреть в каком состояние выжимной подшипник, и, если он находится в изношенном состояние лучше произвести замену на новый, так как через пару месяцев если не заменить, придётся разбирать устройство заново. Теперь вы имеете представление как самому произвести снятие и замену диска, и можете в любой момент, не обращавшись к специалисту привести всю процедуру самостоятельно.
Регулировка сцепления на Ниве Шевроле
Знание конструкционного устройства механизма даёт основание приступить к самостоятельной процедуре регулировки.
Процесс считается неизбежным этапом ремонта в случае:
- Превышение нормативного хода педали, что приводит к неполному выключению сцепления. При этом ведомый диск не полностью прилегает своей плоскостью к маховику. Ситуация сводится к интенсивному износу накладки.
- Малый свободный ход становится причиной пробуксовки феррадо (накладки), то есть неполному прижатию диска. При этом снижается крутящий момент и падение мощности двигателя.
- Появление рывка, скрипа, шума, удара в трансмиссии при резком включении сцепления, трогаясь с места.
Алгоритм регулировки
- Итак, перед началом процесса регулировки, следует выключить зажигание. Процедура эта исключает случайную вспышку под поршнем и произвольный запуск двигателя.
- Переведя рычаг коробки в нейтральную позицию, между толкателем и главным цилиндром устанавливается зазор в рамках 0,1–0,5 мм. Такой маленький зазор достаточен для выключения диска (ведомого) из зацепления. Он регулируется ограничителем хода педали.
Переведите рычаг в нейтральное положение.
- Свободное расстояние его не должно превышать 3 мм. В ином случае следует ослабить контргайку и вращением болта зафиксировать величину хода и затянуть контргайку.
- Свободное движение толкателя рабочего цилиндра (4–5 мм) регулируется ослаблением гайки ограничителя.
- Последняя деталь, также расположенная на толкателе затягивается контргайкой. Кстати, для определения величины хода толкателя используется специальный шаблон.
Таким образом, перед выжимом сцепления, перемещение педали будет в пределах 25–35 мм. Работы целесообразно производить в смотровой яме или под подъёмником, если таковой есть.
Прокачка сцепления автомобиля: симптомы, подготовка, этапы
“Болезни” сцепления могут привести к проблемам на старте и при торможении. Увы, по внешним признакам диагностировать неполадки системы нельзя
Контролируйте её работу, обращайте внимание на собственные ощущения при нажатии педали, а если заметили рывки при запуске двигателя и переключении коробки, отправляйтесь на диагностику
Система сцепления автомобиля
Когда требуется прокачка сцепления
Работа системы сцепления основана на законах физики — свойствах гидравлической/тормозной жидкости сжиматься/разжиматься под воздействием нагрузки. Если в систему попал воздух, её свойства меняются. Как результат: гидравлика перестает реагировать на давление или реагирует с запозданием, что приводит к рывкам и толчкам при нажатии на педаль.
Признаки “завоздушивания” системы
Если появились следующие симптомы, пора менять гидравлическую жидкость:
- педаль выжимается слишком легко, при этом передача не переключается;
- педаль “ходит” нормально, но передача включается с вибрацией или запозданием;
- педаль сцепления «залипает» в пол, медленно возвращаясь в верхнее положение.
Даже одного из этих признаков достаточно, чтобы проверить систему.
«Проваливание» может быть вызвано и поломкой возвратной пружины.
Перед прокачкой сцепления выясните, что не пружинный механизм — причина неисправности.
В каких случаях прокачивается гидропривод сцепления
Прокачка систем сцепления и торможения обязательно проводится, если:
-
используемая жидкость уже отработала своё . Изменение физико-механических свойств со временем — это норма. Рекомендованный срок применения для гидравлики — 1-2 года (как правило, срок указывается на ёмкости).
Жидкость теряет свои свойства, даже если хранилась в герметичной таре.
-
система сцепления или тормоза ремонтируется . Когда меняются манжеты, уплотнители, сальники, устраняется течь, происходит разгерметизация. Итог: вытекание рабочей жидкости и ее завоздушивание. Требуется замена.
Ускорить новую прокачку легко, если слабо затянуть крепления агрегатов механизмов сцепления. Через микроотверстия свободно просачивается воздух.
-
элементы систем сцепления/торможения сильно изношены .
В случае износа деталей только прокачки недостаточно, ведь причина завоздушивания не исчезает. Чтобы устранить проблему, нужно сначала ремонтировать или менять функциональные элементы, а затем менять рабочую жидкость.
Что требуется для прокачки?
- инструменты: ключи, отвертки, пассатижи;
- эластичный прозрачный шланг для слива старой жидкости. Убедитесь, что диаметр присоединения трубки совпадает с разъемом сливного штуцера;
- резервуар, в который будет сливаться жидкость;
- новая рабочая жидкость;
- средства индивидуальной защиты: перчатки, нарукавники, очки. Технические жидкости химически агрессивны, при попадании на кожу и слизистую они могут вызвать ожог.
В идеале прокачку системы сцепления нужно проводить вдвоем. Один человек зажимает педаль, второй — сливает жидкость и проводит диагностику неисправностей. При необходимости можно обойтись и без помощника. В таком случае понадобится надежное средство для фиксации педали.
Например, подходящий по размеру камень или кирпич.
Можно ли справиться с процедурой самостоятельно
Вы уверены, что сами быстро и качественно выполните прокачку сцепления? Даже если есть малейшие сомнения, обращайтесь в сервисный центр к профессионалам.
Полезное видео
Посмотрите информацию про неисправности сцепления Шеви Нивы:
| Причина неисправности |
Способ устранения
Неполное выключение сцепления (сцепление «ведет»)
Коробление ведомого диска
| (торцовое биение более 0,5 мм) |
Выправьте диск или замените новым
Ослабление заклепок или поломка фрикционных накладок ведомого диска
Замените ведомый диск в сборе
Заедание ступицы ведомого диска
| на шлицах первичного вала |
Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск
Воздух в системе гидропривода сцепления
Прокачайте систему. Ход штока рабочего цилиндра должен быть не менее 24 мм
Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы
Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода
Утечка жидкости из главного цилиндра или рабочего цилиндра привода выключения сцепления
Замените уплотнительные элементы или замените цилиндры в сборе, прокачайте систему
Перекос или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе
Биение лепестков нажимной пружины более 0,8 мм
Замените кожух сцепления с нажимным диском в сборе
Неполное включение сцепления (сцепление «буксует»)
Повышенный износ или пригорание фрикционных накладок ведомого диска
Замените ведомый диск в сборе
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом поверхности, устраните причины замасливания дисков
Засорено компенсационное отверстие
| главного цилиндра |
Промойте цилиндр, прочистите компенсационное отверстие, прокачайте систему
Повреждение или заедание привода выключения сцепления
Устраните причины, вызывающие заедание. Замените поврежденные детали
Рывки при работе сцепления
Заедание ступицы ведомого диска на шлицах первичного вала
Очистите шлицы, промойте Уайт-спиритом. При износе шлицев замените первичный вал или ведомый диск
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска
Тщательно промойте Уайт-спиритом замасленные поверхности, устраните причины замасливания дисков
Заедание в механизме привода выключения сцепления
Замените поврежденные детали, устраните причины, вызывающие заедание
Ослабление заклепок фрикционных накладок ведомого диска
Замените ведомый диск в сборе
Повреждение поверхности или коробление нажимного диска
Замените кожух сцепления с нажимным диском в сборе
Повышенный шум при выключении сцепления
Износ, повреждение или утечка смазки из подшипника выключения сцепления
Замените муфту выключения сцепления с подшипником в сборе
Износ переднего подшипника первичного вала коробки передач
Замените подшипник
Повышенный шум при включении сцепления
Поломка или снижение упругости пружин демпфера
Замените ведомый диск в сборе
СцеплениеНеисправности сцепленияПрокачка сцепленияЗамена бачка сцепленияЗамена главного цилиндра сцепленияЗамена рабочего цилиндра сцепленияЗамена шланга сцепленияСнятие и ремонт сцепления Замена подшипника сцепленияКоробка передачНеисправности КПЗамена масла КППЗамена сальника вторичного валаСнятие и установка КППРазборка КППРемонт первичного валаРемонт вторичного валаРемонт механизма выбора передачРемонт привода выбора передачОсмотр и проверка деталей КППСборка КППРаздаточная коробкаНеисправности раздаткиЗамена масла в раздаткеЗамена сальников раздаткиПривод датчика скоростиЗамена подушек раздаткиВыкл. лампы блокировки дифференциалаСнятие раздаткиРазборка и сборка раздаткиКарданная передачаСмазка карданной передачиСнятие промежуточного валаРемонт промежуточного валаСнятие карданной передачиРемонт карданной передачиПередние приводы и ШРУСыСнятие приводов колёсЗамена ШРУСов или их пыльниковПередний мостЗамена масла редуктораЗамена сальника переднего редуктораЗамена подшипника и сальника вн. ШРУСаСнятие переднего редуктораЗадний мостПоиск течи масла из заднего мостаЗамена масла заднего мостаСнятие полуосиЗамена шпильки колесаЗамена сальника полуосиЗамена сальника редуктора заднего мостаПроверка заднего редуктора на ходуСнятие заднего редуктораСнятие заднего мостаРазборка заднего моста
Нива Шевроле, как и классические модели АвтоВАЗа, оборудована сухим сцеплением с гидроприводом. Этот узел передает крутящий момент от мотора на коробку переключения передач.
Его назначение – временное отсоединение мотора от трансмиссии и плавное их соединение.
Этим обеспечивается легкое переключение скоростей и плавный старт автомобиля.
Как отрегулировать своими руками?
Для регулировки механизма потребуются ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на элеваторе или смотровой яме. Порядок работы следующий:
- Ключом на 10 отвернуть стопорную гайку упора педали.
- Поверните гайку и установите свободный ход в пределах 0,4-2 мм.
- Затяните стопорную гайку.

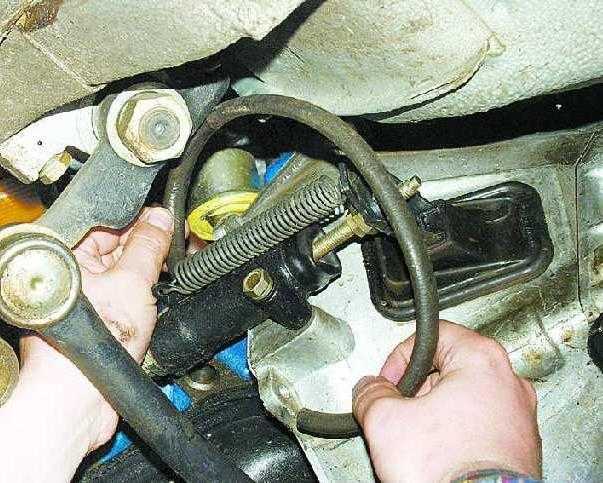

Затем нужно залезть под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (для откручивания гаек нужны ключи на 13 и 17). Проверка осуществляется следующим образом:
- С помощью плоскогубцев снимите пружину выключения вилки сцепления.
- Уприте карандаш в стрелу нижнего узла рабочего цилиндра.
- Сделайте две отметки: с противоположной стороны вилки и на 5 миллиметров правее.
- Потяните вилку до упора назад, выберите свободный ход толкателя.
- Вилка должна остановиться точно напротив отметки на карандаше.
Если зазор не соответствует номинальному, нужно ослабить контргайку и, поворачивая гайку, получить требуемые параметры.
При правильной регулировке сцепление начинает выключаться при ходе педали в 25-35 миллиметров.
Последнюю проверку проводят при работающем двигателе. Если все сделано правильно, передачи переключаются легко, и автомобиль начинает движение, если педаль отпущена примерно на ⅓ — ⅔ пути.
Замена тормозной жидкости
Если замена нужна, то следует изучить строение тормозной системы вашего транспортного средства. Замена тормозной жидкости с АБС очень отличается.
Допустим без АВС или гидроаккумулятор, насос и блок гидроклапанов АВС расположен в одном узле, то заменить жидкость можно своими руками. При интегральной АВС, правильнее будет поехать на станцию технического обслуживания.
Работу нужно проводить с каждым контуром тормозной системы. Инструмент, который понадобится – пустая бутылка и гибкий шланг. Дополнительно нужно иметь набор ключей для работы.
Все начинается с колеса, которое находится на наибольшем удалении от тормозного цилиндра. Сначала нужно слить жидкость с тормозного бачка, и налить в нее новую. Далее откручиваем штуцера на каждом тормозном цилиндре и ждем, пока старая тормозная жидкость не вытечет.
Когда начнет течь новая, то закручиваем штуцер. Если у автомобиля диагональная система контуров, процесс нужно начинать с правого заднего колеса, потом левое переднее, дальше – заднее левое, и наконец, переднее правое.
При параллельном контуре, последовательность такая:
- Правое заднее.
- Левое заднее.
- Правое переднее.
- Левое переднее.
Замену нужно проводить на снятых колесах. При наличии ямы работы будет проводить намного легче. В крайнем случаи, можно делать все это при помощи домкрата, поочередно снимая колеса.
Одновременно можно провести визуальную проверку состояния автомобиля, проверить элементы подвески и амортизаторы.
Обязательно нужно прокачать тормоза, после всех работ. Посмотрите в бачок, там может понадобиться доливка новой жидкости.
Необходимо проверить эффективность тормозов, после замены тормозной жидкости. Проверку проводим на сухой дороге при различных скоростях. Автомобиль должен останавливаться плавно и сохранять курсовую устойчивость. Удачной дороги и без поломок.
Источники
- https://luxvaz.ru/vaz-2114/199-zamena-tormoznoy-zhidkosti.html
- https://nadomkrat.ru/tormoznaya-sistema/zamena-tormoznoj-zhidkosti-na-vaz-2114
- https://remontavtovaz.ru/avto-sovety/zamena-tormoznoj-zhidkosti-na-avtomobile-svoimi-silami.html
Замена сцепления на ниве
Сразу после нового года, 7 января я наконец-то поменял сцепление на ниве, заодно сменил главный и рабочий цилиндры сцепления.
Замена сцепления на ниве и на моноприводе совершенно разные по трудоемкости задачи. Я свое сцепление менял два дня, правда попутно сделав еще много чего. Крайне желательно позвать друга на помощь.
Мне удалось все сделать одному, но в следующий раз постараюсь делать это с помощником.
Итак, начинаем наш нелегкий путь. Замена сцепления на ниве в полтора раза более заморочистое занятие, чем на обычном кредито-переднем приводе. У Нивы есть еще раздаточная коробка и два карданных передачи, все это прикручено между собой и к КПП. На фото видно, что передний кардан уже снят.
Живописный вид на раздатку, далее РК. В принципе до конца откручивать задний кардан смысла нет. Просто открутить от флянца РК и отложить в сторону. Как на фотографии.
Помниться в том году немного писал про промежуточный вал. Он стал причиной схода с трофи-рейда на первомайке. На фотографии новый промвал для 21213 — шрусовый, одна часть его по сути стандартная «граната». Крестовинный старого образца в магазинах не найти, что печально.
Есть на разборах и вроде слышал, что делают неоригинал. Сходу не купил, ездить было надо, взял опять стандартный. Его особенность, что при повреждении обездвиживается автомобиль.
На крестовинном старом промежуточном вале, по рассказам людей можно как-то медленно доехать до места ремонта.
Для того, чтобы снять РК, необходимо сверху освободить рычяги блокировки и пониженной передачи. Для этого снимается весь кожух МКПП. Кожух на больших саморезах, под крестовую отвертку. Под кожухом, прямо из салона видим бублик промвала.
Дальше спускаемся под машину и откручиваем опоры раздатки. Но перед этим шилом, ножницами, чем-то острым обводим положение опор относительно дна. На фото видно след вокруг шпилек — это вот он и есть — метки. Нужно, чтобы поставить раздатку в такое же положение, когда будем ставить ее назад.
Трещеткой на 13 с длинной головкой откручиваем гайки со шпилек, 4 штуки по две на каждую опору. Дальше потребуется помощник или собственная дурь. Хватаем раздатку и аккуратно, чтобы не повредить шпильки снимаем ее. Одна из самых противных проблем у старых нив — как раз шпильки раздатки.
Если она отломиться, сгниет, у нее слижет резьбу — раздатку закрепить нормально будет затруднительно. Пойдут — шумы и вибрации. Поменять шпильку можно высверлив ее из салона. Мне так и пришлось сделать, но вставленный болт теперь надо откручивать удерживая его и в салоне и под низом машины.
Ну да — надо приварить, согласен. Весной доделаю.
Далее будем снимать коробку передач. На фото на нас смотрит флянец вала кпп, к которому прикручивается промежуточный вал между РК и КПП. Сам процесс снятия я не заснял, так как снимал один и пачкал руки, фотографировать было неудобно.
Колокол КПП прикручен к блоку двигателя четырьмя болтами
Вроде на 17 или на 19 — не помню, да и не особо важно. Главное, что нужны головки с удлинителями, так просто до них не добраться
Первый раз кажется сложно, но на самом деле надо просто трещетку с хорошим удлинителем.
А это снятая раздатка, уложена по ближе к заднему мосту, чтобы не мешалась
Сняв КПП примеряю на нее подшибник.
Диск сцепления из родного комплекта. Конечно правильнее поставить сцепление от Шеви Нивы. Родное сцепление 21213 это мутант из запчастей классики и восьмерки. Сцепление от 2123 имеет неоспоримые преимущества — вдвое-втрое долговечнее, мягкое, диск больше в диаметре и площадью. Но и цена в два раза дороже.
А это новая корзинка
Пришла пора установить все на маховик. На фото все уже прикручено. Тем, кто самостоятельно меняет сцепление первый раз необходимо знать, что для центровки диска и корзинки необходимо использовать первичный вал кпп. Его можно взять из коробки передач, разобрав ее и отпилив болгаркой. Конец первичного вала торчит из колокола, куда надевается подшибник.
А еще интересно: Доработка печки нива шевроле — Авто журнал Акорд-Авто
Ведомый диск
Этот элемент расположен между маховиком и нажимным диском. Механизм ступицы данной детали при помощи шлицевых соединений закрепляется на первичном валу коробки передач. И данный диск может двигаться по его поверхности. Для максимально плавного включения сцепления на нем имеются специальные пружины. Они смягчают удары и колебания. Диск сцепления с каждой из сторон имеет специальные фрикционные накладки. Их чаще всего производят из стеклянных волокон, проволоки латунной и медной. Данные компоненты под давлением впрессовываются в смесь каучуков и смол. Этот состав может выдерживать высокие температуры.
Что выбрать для мостов
В большинстве случаев масло для мостов выбирается такое же, как и для раздатки. Их полное соответствие гарантирует вам высокую функциональность всех составляющих трансмиссии при активной ежедневной эксплуатации авто. Большинство автолюбителей едины во мнении, что покупать стоит только проверенные смазочные жидкости. К таким можно отнести продукцию таких брендов:
- Castrol;
- Lukoil;
- Liqui Moly;
- Mobil;
- Shell;
- Elf;
- ZIC.
Это список самых популярных и широко применяемых брендов. Их продуктами пользуется огромное число автолюбителей с разным стажем. Обязательно при покупке проверяйте совместимость вязкости и химического состава с уже используемым маслом в КПП.
