Меняем шаровые опоры на ваз-2110 самостоятельно (съёмники и без них)

Процесс замены

Когда требуется съёмник

В процессе эксплуатации авто части опоры подвергаются воздействию коррозии, трения и высоких температур. В результате составные части намертво «приклеиваются» одна к другой. Особенно часто это происходит с конусом и гнездом.

Раньше проблема решалась просто — кувалдой и газовой горелкой. Применять такой метод не рекомендуется, ведь можно легко повредить рулевые тяги. Избежать проблем поможет съёмник шаровых опор. Рекомендуется иметь его в хозяйстве — этим вы сильно упростите задачу.

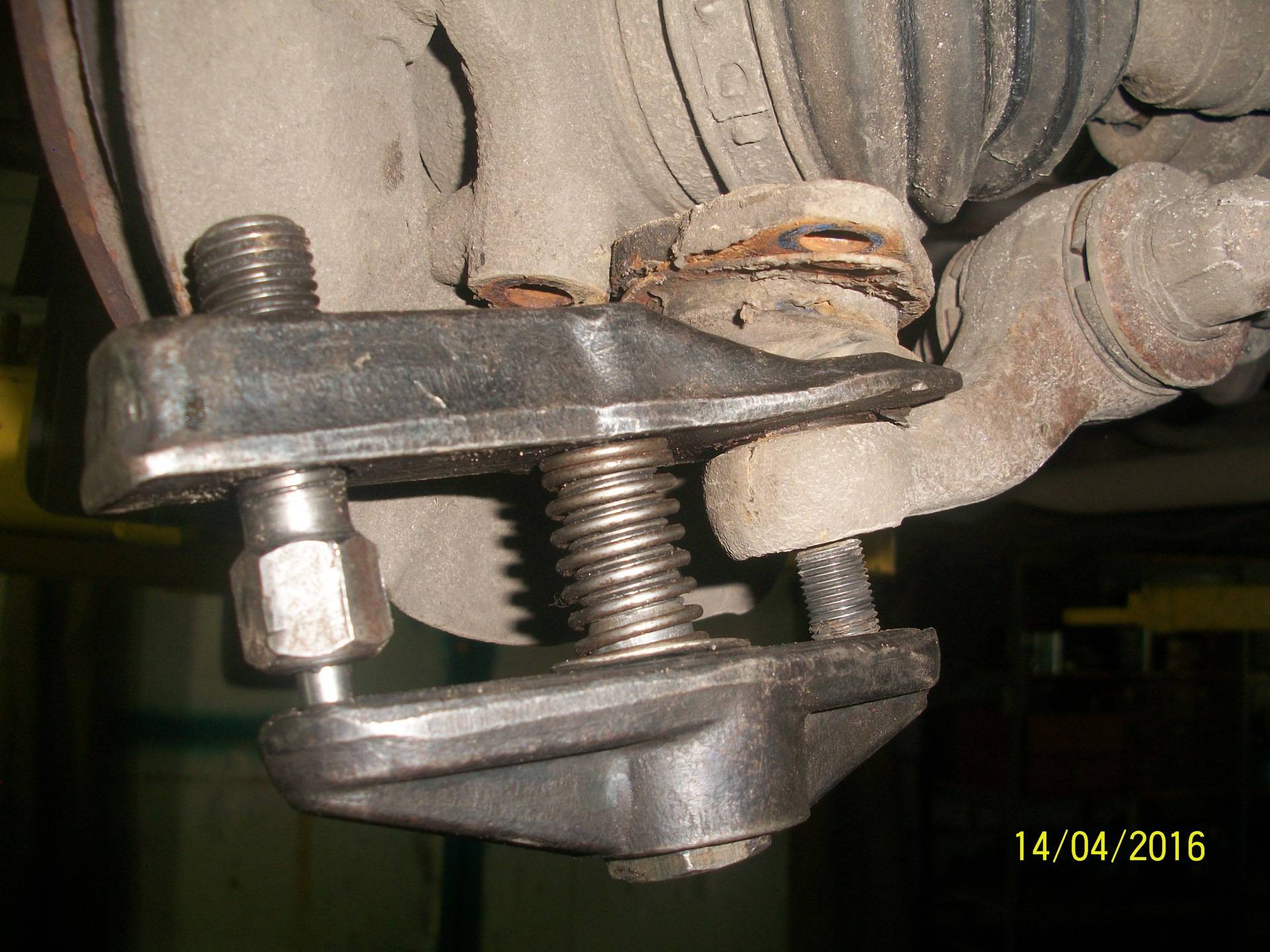

Съемник шаровой опоры в рабочем состоянии

• ключ на 17;
• ключ на 19;
• съёмник;
• молоток;
• проникающая смазка;
• домкрат.

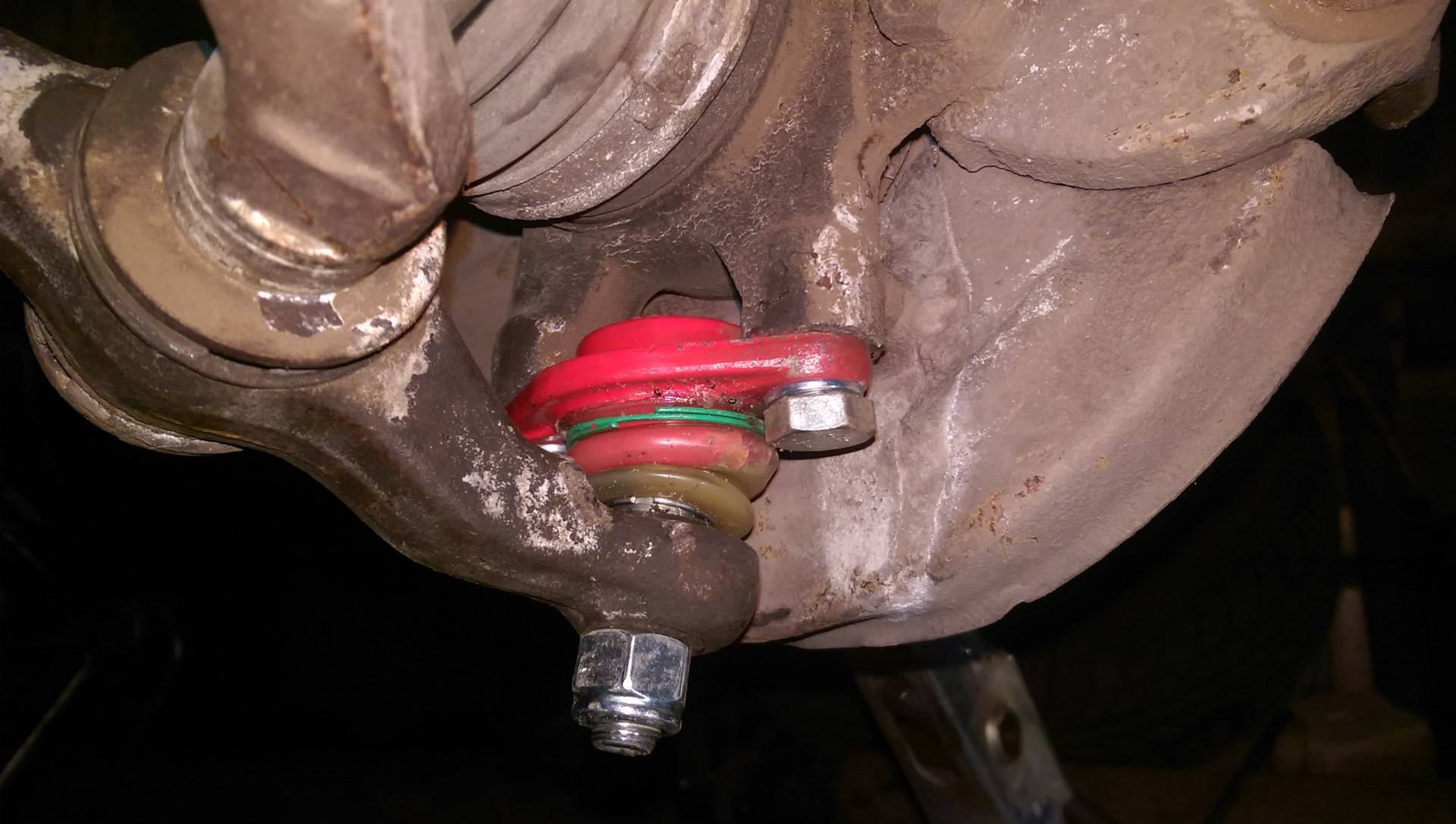

Этот болт надо открутить в первую очередь

Приступаем к работе

1. Поднимаем домкратом переднюю часть машины.
2. Снимаем колесо, за которым находится нужная шаровая опора.
3. Наносим на болты и гайки крепления проникающую смазку.
4. Откручиваем нижнюю гайку крепления пальца ключом на 19.
5. Устанавливаем съёмник и с его помощью выдавливаем шаровой палец.
6. Выкручиваем два болта, на которых зафиксирована шаровая опора. Один из них находится спереди, другой — с противоположной стороны.
7. Отжимаем рычаг и вынимаем опору.
8. Смазываем шаровой палец и надеваем пыльник, если планируется установить эту же опору, или ставим новое изделие.
9. Совмещаем отверстие в опоре с резьбой, вкручиваем болты. Повторяем действия, выполненные при демонтаже, в обратном порядке. Работа завершена.

Как делается замена шаровой опоры ВАЗ 2110: видеоинструкция

Самый простой вариант диагностики обоймы шаровой опоры – это посещение сервисного центра. Однако можно провести эту процедуру и своими руками.

Диагностика

Чтобы провести диагностику самостоятельно, сначала необходимо приподнять колесо в воздух с помощью домкрата. Затем следует заменить домкрат более прочной опорой, чтобы во время диагностики автомобиль не упал.

Возьмитесь руками за колесо в верхней и нижней частях. Сверху толкайте его вперед, а снизу тяните в сторону от машины. Повторяйте эти движения резко. Если присутствует неисправность, то вы услышите характерный стук.

Кроме этого, заметить проблему можно во время эксплуатации транспорта. Вас должны насторожить следующие признаки неисправности шаровой опоры:

• неравномерный износ шин;
• машина движется неровно даже по хорошей дороге;

при попадании колеса в небольшое углубление на дороге слышится глухой стук.

Все это говорит о наличии неисправности, которую понадобится устранить, чтобы обезопасить себя, своих пассажиров, а также проезжающих мимо водителей от аварийных ситуаций на дороге.

Что необходимо подготовить:

• средство для удаления ржавого налета;
• молоток;
• съемник;
• головки на 19 и 17, а также для снятия колеса;
• монтировка;
• щетка по металлу;
• литол.

Когда все необходимые инструменты готовы, можно приступать к работе.

Этап 1. Снятие

В первую очередь необходимо обнажить шаровую опору, а для этого нужно снять колесо:

• приподнимите машину с помощью домкрата в области снимаемого колеса;
• снимите колесо привычным способом.

Как правило, опоры покрыты ржавчиной, что затрудняет их снятие. Чтобы облегчить себе задачу, воспользуйтесь щеткой по металлу и средством для удаления ржавчины. Средство нужно распылить на палец, а щеткой зачистить область около опоры. Затем производится ее снятие:

• открутите гайку пальца с помощью головки на 19;
• извлеките палец с помощью съемника.

После снятия пальца можно открутить крепления шаровой опоры с помощью головки на 17, после чего изношенная деталь удаляется.

Этап 2. Подготовка

Этот этап можно пропустить, однако его выполнение позволит провести качественную установку новой детали и продлит срок ее службы.

При подготовке шаровой опоры к установке проводится ее смазка. Обработке подвергается корпус новой детали, а также все крепления

Обратите внимание, что ни в коем случае нельзя смазывать палец, так как это помешает вкручиванию закрепляющей гайки

Этап 3. Установка

При снятии старой шаровой опоры проводилась зачистка механизма от ржавчины. Если следы ржавчины остались в «гнезде», то их также необходимо удалить с помощью специального средства. После этого выполняется процесс, обратный снятию:

• сначала новая шаровая опора устанавливается на место и прикручивается болтами с использованием головки на 17;
• далее устанавливается палец шаровой опоры. Для этого необходимо немного отогнуть рычаг подвески и поместись палец в необходимый разъем. Этот этап можно выполнять с помощью монтировки;
• когда палец установлен, необходимо закрепить прикрепляющую гайку.

Обратите внимание! Если вы по ошибке все-таки смазали палец, то гайка будет прокручиваться. Однако этот эффект можно нейтрализовать с помощью той же самой монтировки

Для этого с помощью монтировки создается давление в направлении, обратном кручению гайки.

Когда закрепляющая гайка установлена, колесо можно вернуть на место, а машину снять с домкрата.

Как видите, замена шаровой опор – это несложная процедура, которую реально провести своими руками в личном гараже при наличии необходимых инструментов

Проверка состояния шаровых опор

Есть несколько способов проверки шаровых опор, и рассмотрим мы их все до одного, потому что их всего три.

1. Вывешиваем автомобиль на домкрате, предварительно подставив противооткатный башмак под противоположное по диагонали заднее колесо, и лучше поставить машину на ручник. Берем руками колесо в верхней и нижней его части. Активно шатаем, и пытаемся уловить люфт.

Здесь может быть подвох, поскольку к горизонтальному люфту могут привести подшипники ступицы. На всякий случай, проверим и подшипник. Для этого пошатайте колесо в вертикальной плоскости. Если явного люфта нет, значит виновата все-таки опора.

Более эффективным способом проверки состояния шаровой опоры будет визуальная проверка. Для этого нужно иметь либо смотровую яму, либо поднять вашу десятку на подъемнике. Монтажной лопаткой или монтировкой адекватного размера нужно поддеть поворотный кулак в том месте, где он сопряжен с рычагом посредством шаровой опоры. Вдумчиво опираясь лопаткой о нижний рычаг, а носком лопатки поддевая поворотный кулак, пытаемся вычислить люфт в шаровой опоре. Если он есть, то не нужно будет прикладывать большие усилия, чтобы это увидеть.

Когда необходима и как проводится замена шаровой опоры ВАЗ 2109

Предлагаем статью о том, как сменить шаровые опоры ВАЗ-2109 собственными руками с подробным руководством.

Шаровая опора – деталь автомашины, которая является узлом сочленения рычага подвески и ступицы управляемого колеса. В автомобилях с передним приводом, выпускаемых АвтоВАЗом, их две. Одна из шаровых опор (шаровая) расположена в передней левой части авто, другая – правой, рядом с колесом.

READ  Nissan будет поставлять больше аккумуляторов в Великобританию после сделки по Brexit

Как и любая автодеталь, шаровая со временем нуждается в замене

Но если принимать во внимание, мягко сказать, не очень хорошее качество российских дорог, то этому играющему большую роль в безопасности передвижения автомобиля узлу соединения следует уделять особое внимание. Отдельные автолюбители даже заносят шаровые опоры в список расходных материалов наряду с воздушными фильтрами, тормозными колодками и тому подобным

Как Снять Шаровую Без Съемника ВАЗ 2107

Теперь я предлагаю вам пошаговую сводку по замене шарикоподшипников на ВАЗ 2107, с подробным описанием процесса, подкрепленным информативными фотографиями. Замена шарикоподшипников для профессионалов была спроектирована как автоматическая и изменилась лишь незначительно в долгосрочной перспективе благодаря новым инструментам и возможностям.

Замена шарового шарнира от ВАЗ 2107 в моем случае производится на смотровой яме или подъемнике. Во-первых, хотя бы сгладить любую охранную работу Если вы собираетесь работать на смотровой яме. установите колодки колес, затяните ручной тормоз и включите вторую передачу. Только домкрат строго запрещается эксплуатировать без вышеуказанных мер безопасности.

Как заменить шаровую без съёмника.Без спец инструмента на любом автомобиле.

• Щетка для металла;
• Жидкость WD-40;
• Ключ на 22 и 7;
• Тяга для шариковых подшипников;
• Смазка для шарового шарнира;
• Медовый шприц (без иглы);
• Разводной ключ.

Во-первых, женщины ценят, нужно снять колесо.

4,5. Затем используйте металлическую щетку, чтобы почистить шаровые опоры.

Обращайтесь с нашим клиентом с помощью соединений, которые вы откручиваете (как показано на фото), используя проникающую жидкость для резьбовых соединений WD-40 другим способом.

Поверните гаечный ключ до 22 и открутите гайки верхнего и одного из шарикоподшипников примерно на полтора-два оборота.

Теперь установите специальный съемник шарикового подшипника.

Вы выходите сразу, чтобы сразу вытащить два шариковых подшипника: сначала стреляет сверху, а затем снизу. Если по какой-то причине мяч не помещается и остается в зоне, то, конечно, с помощью утюга и молотка, конечно, помочь ему выбраться. Удары должны быть применены к проекции на руле.

Советы

На следующий день мы с женой ехали на работу на машине. Вывод из этого простой – когда производится замена шаровой ВАЗ-2109, то не нужно затягивать болты крепления чрезмерным усилием, лучше делать это с помощью динамометрического ключа.

Признаки неисправной шаровой опоры ВАЗ 2114, 2109.

Для первого способа не требуется смотровая яма, но нужен домкрат. Вывешиваем переднее колесо на домкрате и резко дёргаем его на себя и от себя. Если шаровая опора неисправна, то она будет издавать звук и колесо будет иметь люфт.

Если у Вас есть гараж со смотровой ямой или эстокада, то осмотрите пыльники шаровых опор на наличие повреждений. Если пыльник порван — это признак износа шаровой опоры ВАЗ 2114 и такую шаровую лучше заменить даже если она пока не стучит. Засуньте между шаровой и рычагом лом или монтировку. Обоприте один конец о рычаг, а другой об болт или корпус шаровой и попробуйте раздвинуть их. Для удобства, можно повернуть руль в сторону проверяемого колеса. Если есть люфт, то шаровая подлежит замене.

Многие задаются вопросом: может ли вылететь шаровая на ВАЗ 2109? Ответ: Да! Может! Поэтому при признаках неисправности этой детали не затягивайте с ремонтом. Тем более это не сложно. Далее я расскажу как заменить шаровую ВАЗ 2109 — 2114 своими руками.

Регулятор давления тормозов ВАЗ 2109

Проверка регулятора давления тормозов ВАЗ 2109 Проверку регулятора давления задних тормозов на ВАЗ 2109 необходимо проводить через каждые 30000 км пробега. Перед началом работ устанавливаем автомобиль на подъемник, эстакаду или смотровую канаву. Очищаем регулятор давления от грязи. Если регулятор давления правильно отрегулирован, то при торможении на горизонтальном участке дороги с Читать дальше.

Причины неисправности

В процессе езды шаровая опора подвергается тяжёлым нагрузкам. Именно на неё приходится основная часть массы автомобиля. Особенно быстрым будет износ при длительной езде по неровным поверхностям.

Наиболее распространённая поломка — износ соприкасающихся компонентов. В процессе эксплуатации зазор между пальцем и корпусом постоянно расширяется. В нормальном состоянии палец должен просто вращаться, но при износе он начинает двигаться из стороны в сторону. Если проблемы не решить, то через некоторое время опора может выпасть из корпуса, опора перестанет удерживать колесо и машина упадёт днищем на асфальт.

Надо ли говорить, к каким последствиям это приведёт на высокой скорости?

Если вы давно не меняли шаровую опору, сохраняйте максимальную осторожность при резких поворотах и переезде через препятствия. Однако даже новая опора внезапно может выпасть

Такой риск возникает, если быстро движущаяся машина попадает колесом в яму. Шарнир мгновенно испытывает тяжёлую нагрузку и буквально вырывается из гнезда.

Помните — опору нужно периодически осматривать. Если под защитный чехол попадёт вода, начнётся коррозия. Грязь вызывает абразивный износ. В сочетании с динамическими нагрузками это приводит к серьёзным поломкам.

Схема шаровой опоры автомобилей ВАЗ

Замена шаровой опоры ВАЗ-2110: как сделать своими руками

Среди всех элементов подвески особое место занимают шаровые опоры ВАЗ-2110. Замена их производится при разрушении элемента или резинового пыльника. На самом деле это почти вечные узлы, при правильной и бережной эксплуатации они могут прослужить много лет. Но вот только качество изделий у разных производителей отличается – кто-то экономит на металлах, из-за чего соединение выходит очень плохим, шарнир быстро приходит в негодность.

Самые страшные проблемы в дороге – это неисправности подвески автомобиля. Если вдруг выйдет из строя какой-нибудь датчик, то двигатель может перейти в аварийный режим и работать без него. Но если сломается шаровая, то колесо просто упадет и движение продолжить не получится.

Типичные поломки

Замена шаровых опор ВАЗ-2110 необходима, так как они не смогут много прослужить, если на них постоянно воздействует вода или грязь. Если бы пыльники были такими же надежными, как и шарниры, то срок службы всего узла оказался бы очень большим.

Стоимость пыльников очень маленькая, примерно в 8 раз меньше, чем всей шаровой в сборе. Поэтому намного проще и дешевле окажется своевременно менять изношенные пыльники и смазку под ними. Под действием влаги, температуры, движения, пыльник постепенно разрушается, на нём появляются трещины.

Поэтому необходимо иногда проводить осмотр состояния резиновых изделий. В случае обнаружения мелких трещин нужно снять шаровую опору, старый пыльник, промыть внутренности шарнира, заправить новую смазку и собрать весь узел.

Диагностика шаровой

Существует несколько способов проверки шаровых опор ВАЗ-2110. Какой лучше – решать вам. Но будет просто идеально, если вы проведете комплексное обследование узла. Вот три способа диагностики:

1. Поднять автомобиль при помощи домкрата, после чего необходимо ухватиться за колесо и проверить его. А если имеется люфт, то опора изношена, необходима ее замена.
2. Второй способ диагностики необходимо проводить на смотровой яме. Между шаровой опорой и рычагом передней подвески необходимо установить монтировку. Подвигайте ею, чтобы определить, есть ли люфт обоймы шаровой опоры ВАЗ-2110. Замену ее провести не получится, придется ставить новый элемент.
3. Самый простой способ — отправить автомобиль в автосервис. Именно здесь опытные слесари на специальном оборудовании проведут диагностику подвески, которая расскажет о степени износа не только шаровых опор, но и всех остальных элементов. Здесь же они вам и поменяют изношенные узлы.

Если не проводить замену

В том случае, если на автомобиле установлена неисправная опора, это приведет к значительному снижению комфортабельности автомобиля. А самое главное — существенно снижается безопасность пассажиров и водителя, а также всех остальных участников движения. Если шарнир неисправен, то со стороны подвески будут доноситься неприятные звуки.

Но в любой момент палец может выскочить из обоймы, а это приведет к тому, что колесо упадёт. Если это произойдет на очень большой скорости, то неизбежно окончится аварией. Поэтому при обнаружении поломок обязательно устраняйте их своевременно.

Как произвести замену

Вся работа производится по следующей схеме:

1. Под задними колесами устанавливаете противооткатные башмаки, отключаете минусовую клемму аккумулятора.
2. Ослабляете крепления болтов передних колёс.
3. Поднимаете при помощи домкрата ремонтируемую сторону и выкручиваете полностью колесные болты. Колесо снимаете и устанавливаете под двигатель автомобиля.
4. Снятие и замена шаровой опоры ВАЗ-2110 производится при помощи специального инструмента. Выкрутите гайку с пальца шаровой опоры, после чего установите съемник на него.
5. После того как палец будет извлечен из отверстия ступицы, необходимо ключом на «17» выкрутить два болта крепления корпуса обоймы к рычагу.

Сборка узла и установка шаровой

Сборка узла производится в обратной последовательности. Обязательно под пыльник необходимо набить достаточное количество смазки. Желательно использовать «Литол-24». Сначала прикрутите обойму к нижнему рычагу двумя болтами. После этого необходимо рычаг сдвигать вниз и пальцем попадать в отверстие ступицы.

При этом нужно палец вращать в обойме, делать это можно плоскогубцами. После проведения установки затяните все болты и гайку. Убедитесь, что шаровая установлена верно. После того как проедете 30-50 км, необходимо повторно затянуть все резьбовые соединения.

Что делает шаровая опора

Стандартная подвеска типа Макферсон состоит из стойки, которая также является основной частью рулевого управления. Эта конструкция подвески значительно дешевле той, которая используется на автомобилях с задним или полным приводом.

Вся стойка на ВАЗ 2110 вращается, вверху на подшипнике (опорном), а внизу на шаровой. Именно с ее помощью ступицы передних колес крепятся к рычагам подвески. А теперь немного о конструкции этого узла.

В ее основе находится металлическая обойма, внутренность полая. Вся внутренняя поверхность идеально ровная. Крепление обоймы производится двумя болтами к рычагу подвески. Вторая часть шаровой – это специальной конструкции палец.

Один его край имеет шарообразную форму (отсюда и название всего узла), второй коническую с резьбой (устанавливается в отверстие ступицы). Очень прочный пластик, имеющий специальный состав, используется внутри шарнира. Он является «прокладкой» между пальцем и обоймой.

Провести диагностику шаровой опоры перед заменой на ВАЗ 2110 очень просто. Впрочем, при посадке и высадке пассажиров (и водителя) вы будете слышать жуткий стук. Он будет доноситься и во время медленного движения, с увеличением скорости может пропадать.

Для проверки нужно вывесить колесо и заложить монтажную лопатку так, чтобы одна часть его упиралась в рычаг, а вторая в ступицу. Делая резкие движения, старайтесь прочувствовать люфт.

Неисправности

Шаровая не особо дружит с грязью, потому ее попадание на деталь может привести к неприятным последствиям. Для защиты от загрязнений конструкция элемента предусматривает наличие пыльника, с помощью которого грязь и песок внутрь практически не проникают.

Собственно, именно пыльник и является самым слабым местом шаровой опоры, из-за которого не редко приходится проводить ее полную замену. Все по вине не особо качественного материала, из которого изготавливается пыльник, и жестких условий эксплуатации. Как результат, пыльник трескается, лопается, внутрь поступает грязь, опора выходит из строя.

Способы проверки

Чтобы определить, что виновником немного «неадекватного» поведения вашего автомобиля на дороге выступает именно шаровая, необходимо этот момент проверить.

Для этого существует три основных способа проверки, каждый из которых имеет свои особенности.

Способ

Действия

Автомобиль поднимается на домкрат

В этом случае крепко ухватитесь за колесо и шатайте его. Если наблюдается заметный люфт, шаровая износилась и требует замены

Поставьте машину на смотровую яму

В зазор между рычагом подвески и шаровой просовывается монтировка снизу. По движению колеса можно будет сразу заметить факт присутствия люфта. Требуется замена

Отправьте автомобиль на автосервис

Специалисты на соответствующем оборудовании проведут диагностику, определят степень износа опоры, и придут к соответствующему заключению о необходимости замены. Там же можете и поменять

Зачем требуется замена

Эксплуатация автомобиля, на котором имеется неисправная шаровая опора, может привести не только к снижению уровня комфорта езды, но и серьезно повлиять на безопасность водителя, его пассажиров и других участников дорожного движения.

Изначально неисправная шаровая только издает неприятные стуки, но в любой момент вы можете просто лишиться колеса. Сами понимаете, к каким последствиям это может привести, если ехать вы будете на большой скорости.

При обнаружении признаков неисправности подвески сразу отправляйтесь на СТО или ищите причину и устраняйте ее своими руками.

Видео:Замена шаровой опоры. БЫСТРО и без съёмника.Скачать

Замена

Вы решили, что будете проводить работу по замене своими руками. Ну и правильно. Лишние сэкономленные деньги никогда не бывают лишними.

Сегодня услуга по замене шаровых стоит в среднем 2-3 тысячи рублей.

Замена состоит из двух этапов:

• Демонтаж старых шаровых опор;
• Установка новых элементов.

Этап демонтаж

Начнем мы, конечно же, со снятия:

• Поставьте машину на ручной тормоз, отключите минусовую клемму на аккумуляторной батарее, подставьте под колеса противокатники и поднимите автомобиль с помощью домкрата на проблемном колесе. О безопасности нужно думать в первую очередь, если вы самостоятельно занимаетесь ремонтом автомобиля;
• Ослабьте крепежные болты колеса, после чего снимите его;
• Демонтируйте гайку, которая удерживает палец шаровой;
• С помощью съемника выпрессуйте палец опоры со своего посадочного места. Если съемник у вас отсутствует, воспользуйтесь монтировкой и молотком. Монтировкой опора поддевается, молотком наносится несколько ударов, в результате чего проблемная деталь выходит;
• С помощью любого прочного рычага, какой найдете в гараже, отведите немного вниз рычаг подвески;
• Теперь шаровая легко снимается со своего места. Этот этап требует присутствия помощника, поскольку двумя руками выполнить весь комплекс демонтажных работ достаточно сложно. Если быть точнее, то неудобно.

Внутренняя смазка

Все, старая шаровая демонтирована, потому можно приступать к установке. Можно сказать, что установка проходит в четкой обратной последовательности. Но есть здесь свои нюансы.

Выбирая опору, осмотрите ее внимательно на предмет отсутствия дефектов. Особенно это касается пыльника, поскольку от него зависит продолжительность службы опоры в целом. Средняя цена шаровой составляет 300-500 рублей.

Правило выбора шаровой опоры

Чтобы после проведения замены узел функционировал длительное время, нужно понимать, какие шаровые опоры лучше для ВАЗ 2110. Конечно же, при покупке необходимо знать: сколько шаровых опор включает комплект на ВАЗ 2110. В отличие от классической схемы с задними ведущими колесами, переднеприводная имеет 2 шаровых узла.

Приобретенные детали должны отвечать следующим требованиям:

Обращается внимание на стержень. Он изготавливается из инструментальной стали с высокой степенью закалки

После такой термообработки изделие приобретает серый цвет. На конце имеется катаный участок резьбы.
Корпус изготавливается из 2 половинок
Прокручивание стержня должно проходить без закусываний. Это является основным признаком некачественных шаровых опор. Проверка проводится с помощью воротка, поскольку вручную провернуть деталь невозможно.
У рейтинговых производителей в комплект входит гайка с пыльником. В случае их отсутствия лучше отказаться от покупки.

Как заменить шаровую опору на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Ничего сложного в этом действительно нет, главное чтобы желание было, в общём чтобы её снять нужное колесо в начале вывесите и после чего снимите его с автомобиля, если вы не умеете снимать правильно колесо то в таком случае ознакомьтесь с нашей подробной статьёй по его замене, называется она: «».

2) Затем залезьте под днище автомобиля и там полностью открутите центральную гайку крепления рычага к шаровой опоре (Указана синей стрелкой), после чего два боковых болта немного ослабьте которые указаны красными стрелками (Одного болта к сожалению не видно, но вы его сразу найдёте когда будете производить замену опоры на своё автомобиле) и чуть позже вы эти болты должны будете полностью отвернуть, поэтому запомните месторасположение их.

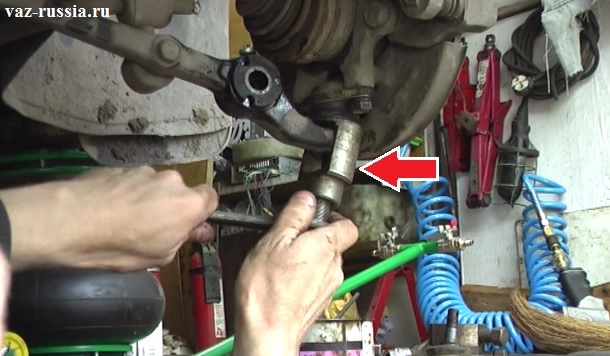

3) Теперь установите специальный съёмник (Указан красной стрелкой) точно так же как показано на рисунке ниже или же установите его таким образом, как у вас в инструкции к нему написано, затем заворачивая нижнюю гайку съёмника, сделайте так чтобы палец шаровой опоры выпрессовался из рычага и чтобы шаровую опору можно было беспрепятственно снять с автомобиля, кстати как только палец будет выпрессован, отверните полностью те самые два боковых болта и после чего полностью снимите опору с автомобиля.

Примечание!
Если у вас нет такого съёмника то в принципе и без него можно обойтись, но только для этого молоток и лом понадобиться, в общём вставьте лом между рычагом и между ШРУСом как это показано на двух фотографиях ниже (На маленьком и на большом фото, кстати лом указан зелёными стрелками), да ещё кой что, нижнюю гайку обратно на своё место заверните (Прямо чуть-чуть) если таким образом вы шаровую опору снимаете (Она указана красной стрелкой на маленьком фото), после чего используйте лом как рычаг и нажав на него, дождитесь того пока палец шаровой опоры выпрессуется из рычага и только после чего снимайте, но только есть ещё одно Но! Во время этой операции, молотком по тому месту которое синей стрелкой обозначено бейте, до того пока палец шаровой не выйдет из зацепления с рычагом и пока сам рычаг на гайку которая на маленьком фото красной стрелкой указана не ляжет, как только рычаг лёг на гайку, отверните её и после чего полностью снимите опору отвернув ещё в добавок те самые два боковых болта крепления шаровой опоры к поворотному кулаку!

Установка:
Всё устанавливается на свои места в обратном порядке снятию, но уже без каких либо съёмников, кстати при установке новой шаровой опоры обязательно внутри промажьте её, для этого смазку типа ШРБ-4, или же Литол-24 нанесите на шаровой наконечник пальца (см. фото 1) и после чего во внутреннюю часть самого пыльника её заложите.

Дополнительный видео-ролик:
Чтобы наглядно вы могли понять как снимается шаровая опора, просмотрите внимательно ролик чуть ниже в котором это всё подробно показывается, но только в том ролике снятие опоры происходит со снятом рычагом, у вас же сам рычаг будет присутствовать и поэтому сильно не удивляйтесь почему на ролике у автомобиля отсутствует одна деталь а у вас она присутствует.

Диагностика состояния шаровой опоры

Уделить внимание шаровой опоре следует, если присутствует хотя бы один из нижеперечисленных симптомов:

• при проезде через неровности дорожного покрытия присутствуют посторонние звуки в передней подвески, особо заметные при скоростях близких к 30 км/ч;
• при движении автомобиля по прямой дороге его уводит в сторону независимо от положения рычага КПП;
• вхождение ВАЗ 2110 в поворот сопровождается стуком, который доносится из колесных арок;
• шины изнашиваются неравномерно;
• на руль приходится прилаживать большее чем обычно усилие для поворота колес;
• устойчивость машины частично снижается, что наиболее проявляется при движении по неровностям;
• скрип и скрежет сопровождают поворачивание колес;
• усложняется вхождение в поворот из-за снижения управляемости ВАЗ 2110.

Наличие вышеперечисленных симптомов лишь косвенно указывает на неисправность шаровой опоры. Поэтому для более точной диагностики требуется дополнительная проверка. Она выполняется в несколько этапов. Начинать следует с контроля отсутствия люфта. Для этого необходимо пошатать вывешенное переднее колесо в вертикальной плоскости влево и вправо, а также сверху вниз.

Немаловажным является визуальный осмотр пыльника. Работоспособность шаровой опоры очень сильно зависит от качества и количества смазки под манжетой. При появлении трещин, надрывов и других механических повреждений на пыльнике под него попадают влага и абразивные частицы. Вода разжижает смазку и меняет эксплуатационные характеристики. В результате место трения испытывает чрезмерные нагрузки, приводящие к выходу узла из строя. Попавший под манжету абразивный мусор постепенно перемещается в рабочую область. Там он вызывает повышенный износ ШО.

Замена шаровых опор.

С недавних пор появился какой-то стук с правой стороны при проезде неровностей, загнал машину в гараж для проверки подвески. Вердикт — шаровые под замену. С левой стороны еще в принципе живая показалась, а вот с правой уже люфт ощутимый при проверке. Ну и решил сразу обе махнуть. Менялись шаровые в последний раз после покупки машины — а это где-то около 50 тыс. км назад, если не ошибаюсь.Новые шаровые купил фирмы Белмаг, в комплекте сразу новый крепеж:

По совету продавца снял пыльники для проверки количества смазки и вот что увидел:

Смазки конечно мало, поэтому намешал литола с трансмиссионкой и набил этой смесью шаровые по новой:

Для снятия старых шаровых вывесил перед машины и скинул колеса, открутил все что нужно, и тут меня ждала неудача — старые шаровые не захотели сниматься ни в какую. Не помог ни молоток, ни съемник. В итоге плюнул и полностью снял рычаги вместе с шаровой — залил вэдэшкой, подождал немного и выбил молотком (тоже не с первого раза вылетели, крепко сидели очень):

Как и диагностировал шаровые были уже уставшие — пальцы обоих вращались очень свободно, на левой люфт некритический был, а вот на правой уже сильный — даже в руках стучок появлялся))

Съемник непосредственно шаровых опор.

Применяется для автомобилей (Citroen, Peugeot), шаровые опоры которых ввинчиваются в рычаг. Так как он ввинчивается, а не вдавливается, использовать вышеуказанные варианты инструмента нецелесообразно, вам понадобится специальный съемник, который мы предлагаем изготовить из металлической трубы толщиной 8 см 2 «».

На одном конце этой трубы на одинаковом расстоянии друг от друга болгаркой или ножовкой сделайте 4 прямоугольных шипа 5 × 7 мм.

• На другом конце тем же инструментом, опять же на равном расстоянии друг от друга на глубину 3 см, прорежьте прорези так, чтобы на конце получилось 8 лепестков.
• С помощью молотка слегка загните эти лепестки к центру круга, уменьшив тем самым его диаметр.

Возьмите 24-дюймовую гайку и приварите ее к конической стороне заготовки. Съемник шарового шарнира готов своими руками.

Пользоваться легко: надеть на опору так, чтобы шипы вошли в имеющиеся пазы корпуса шара, затем приваренную гайку повернуть гаечным ключом на 24, демонтируя таким образом нужный элемент подвески.
