Обзор штатного иммобилайзера нива шевроле

Особенности работы штатного иммобилайзера Нива Шевроле

Выражается это в вибрации брелока, также, в зависимости от модели, может издаваться и звуковой сигнал. В чем же здесь выражается иммобилайзер?

Он позволяет автоматически блокировать функцию двигателя запускаться после нескольких секунд его глушения. То есть иммобилайзер подключен ко все электрическим сетям автомобиля и может выводить некий компонент из строя по своему желанию. Их отключить легко, если владелец имеет чип-ключ и не потерял его. Достаточно вынуть из ключа чип и примотать его к антенне иммобилайзера, чтобы отключение произошло быстро и беспроблемно.

Если ключа нет, можно попытаться использовать другие методики отключения, но с ними дело обстоит немного сложнее.

В крайнем случае, существую специальные, профессиональные организации, которые точно помогут решить проблему с отключением любого иммобилайзера быстро и качественно. Если владельцу необходимо будет отключить иммобилайзер на своём автомобиле шевроле нива, он должен использовать для этого все доступные для него способы.

Метод «оживления» контроллера очень прост — нужно очистить энергонезависимую память ЭБУ от информации, оставленной там иммобилайзером.

На практике это выглядит так — от иммобилайзера отсоединяется разъем штатной проводки, если Вам необходимо, что бы сигнал диагностики доходил от ЭБУ до диагностической колодки, необходимо в снятом разъеме установить перемычку между контактами 9.

Иммо можно выбросить, а можно и оставить — красиво гасить плафон, в этом случае необходимо отрезать от разъема провода от контактов 9.

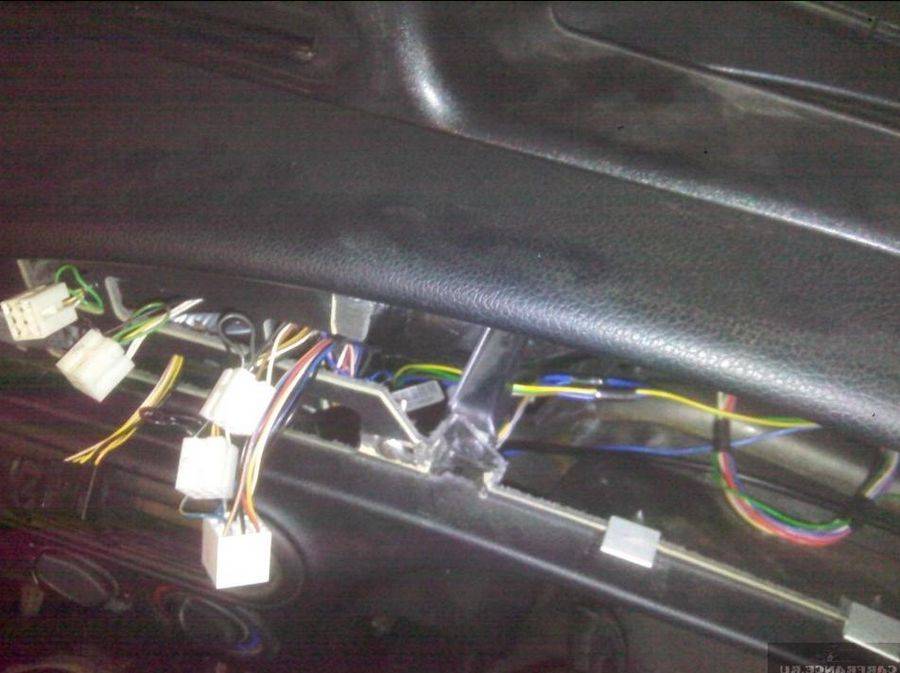

Разъем иммобилизатора при этом установить на прежнее место. Искать этот провод надо под консолью. Сам иммобилайзер расположен над контроллером впрыска, вертикально.

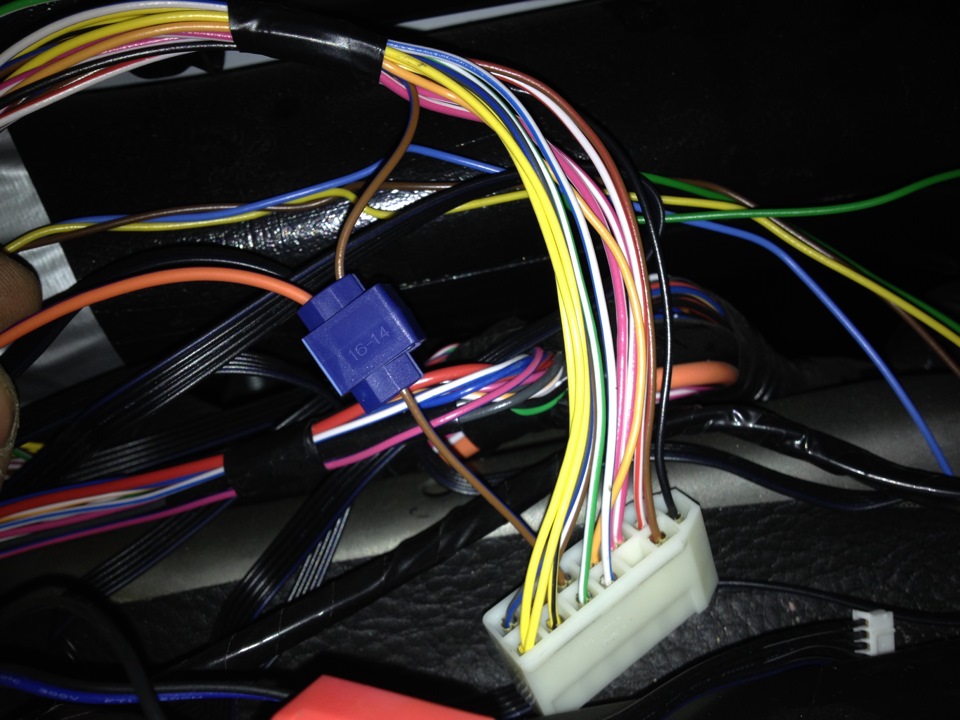

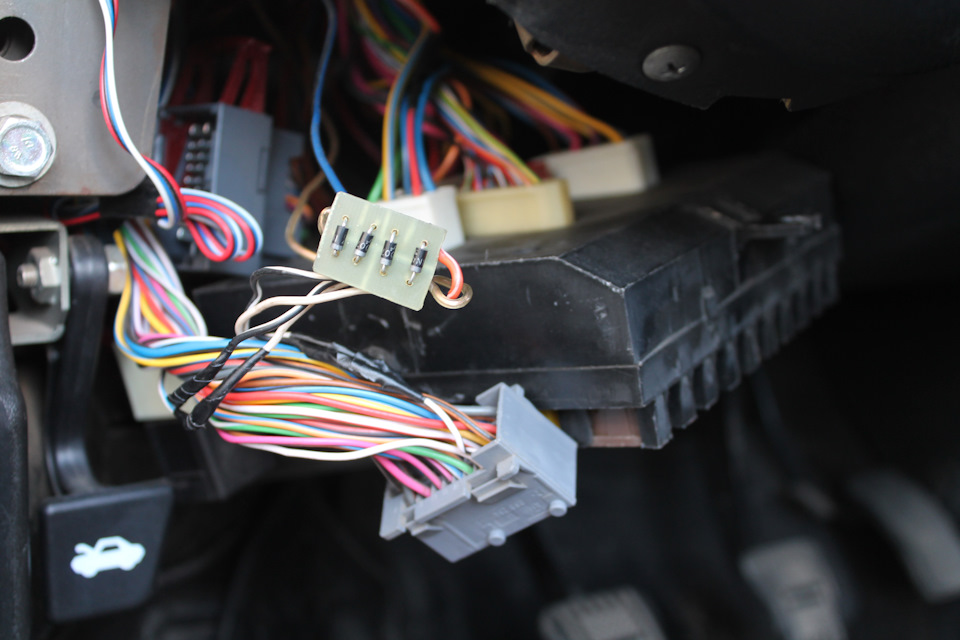

От его разъема идет тонкий одиночный провод, цвет зеленый с черной полосой. Его и следует найти и врезать в него диод анодом к иммобилайзеру. Для этого нужно перепаивать микросхему, что представляет некоторые сложности т.

Требует соответствующих навыков и инструмента.

Рекомендуем к прочтению

Кроме того, нужен еще программатор для этого типа микросхем. Хотя, если есть чистый новый еепром, можно смело запаивать его — при первом включении ЭБУ сам пропишет в него новые данные. Это очень удобно, если Вам необходимо записывать всегда одни и те же данные например пароль для защиты прошивки или какой-либо нестандартный идентификатор и т.

Весь процесс программирования будет заключаться в установке этой ПЗУ и включению питания на несколько секунд. Для большей безопасности предусмотрена индикация успешного окончания операции с помощью лампы Check Engine. Принцип работы с программой очень прост: Включить зажигание, загорается светодиод АПС Выключить зажигание не убирая красный ключ.

Светодиод АПС должен начать мигать.

Поднести 1 черный ключ. Светодиод гаснет на время. Поднести 2 черный ключ. Нужно выключить зажигание не позже чем через 10 сек.

Штатный иммобилайзер. Секрет угона. Часть 1.

Это противоугонные устройства для блокировки запуска мотора. Иммобилайзеры разделены на две группы: Для управления первыми используется ключ, а вторые управляются с помощью специального брелка или карточки.

Информация о том, как отключить иммобилайзер ВАЗ интересует многих владельцев отечественных автомобилей. Наша статья об отключении иммобилайзера также пригодится владельцам внедорожников Нива Шевроле и других авто.

После того как машина сходит с конвейера, опция защиты в противоугонном устройстве ещё не включена. В большинстве случаев функция защиты включается самим покупателем автомобиля или сотрудниками автосалона. С удалением владельца автомобиля на значительное расстояние блокировка выполняется в автоматическом режиме.

Этот способ подчеркивает надежность управления охранной системой.

К бесконтактной модели иммобилайзера, устанавливаемого с года на машину Шевроле Нива относится прибор АПС — 6. Взаимодействие ключей зажигания с штатным иммобилайзером Автопроизводитель комплектует транспортное средство двумя ключами для запуска мотора.

Ключи зажигания имеют разные вставки: Первый ключ считается рабочим, второй обучающим. Несанкционированный запуск мотора Шевроле Нива блокируется иммобилайзером, когда в СУ двигателем активирована опция против угона.

Опция становится активированной после настройки и обучения блокирующего устройства.

Повреждения в пусковой системе

Поломка может проявляться в неправильной работе стартерного устройства. Выделим 5 главных неисправностей данного механизма:

1. Не крутит стартер. Причина кроется в нарушении контактных узлов, обрыве либо коротком замыкании в цепи запуска стартера, повреждении тягового реле.
2. При запуске стартера на Шевроле Нива идут многоразовые щелчки. Это указывает на неисправную работу тягового реле, что удерживается обмоткой, разрядку АКБ, ослабление контактных соединений в цепи стартерного устройства.
3. Стартер запускается, однако якорь или не вращается, или медленно. Причиной может стать разряженная АКБ, нарушенные контактные соединения, подгоревшие контакты тягового реле, износ щеток, загрязненность коллектора, междувитковое/короткое замыкание обмоток.
4. Стартер включается, вращается якорь, однако маховик неподвижен. Проблемой может стать ослабление фиксации стартера к картеру сцепления, поломка зубьев маховика либо шестерни привода. Сюда впору отнести и пробуксовку муфты свободного хода привода, повреждения рычага.
5. Стартер не отключается после запуска мотора Нивы Шевроле. Причина заключается в неисправности муфты свободного хода стартерного устройства, спекании контактов тягового реле. При данном повреждении следует немедленно остановить работу двигателя.

Иммобилайзер Нива Шевроле: где находится чип в ключе, как отключить самому, распиновка блока апс 6

Штатный иммобилайзер Шевроле Нивы призван ограничивать несанкционированный запуск двигателя и, соответственно, доступ к управлению автомобилем. Как и другие автомобильные электронные устройства, иммобилайзер может выходить из строя или «глючить». Поэтому может возникнуть необходимость в его отключении или замене. О том, как это сделать правильно, читайте в нашей статье.

Где находится и как выглядит

На Шевроле Нивы, выпущенных после 2004 года, устанавливалась модель иммобилайзера АПС-6. На вариантах модели до 2004 года выпуска размещена версия АПС-4. Иногда даже встречаются АПС-6, размещенные во внешнем блоке от АПС-4. Модуль управления АПС-6 расположен на рулевой колонке, АПС-4 находится на центральной консоли под пластиковым туннелем.

Устройство представляет собой небольшой пластиковый блок с отходящими от него проводами, заканчивающимися штекерами.

Внутреннее устройство иммобилайзера достаточно сложное, он состоит из:

• микроконтроллера на базе PIC16C65B;
• запоминающего устройства (энергонезависимой памяти) EEPROM для запоминания кодов;
• двунаправленной шины K-Line для обмена данными с электронным блоком управления автомобилем.

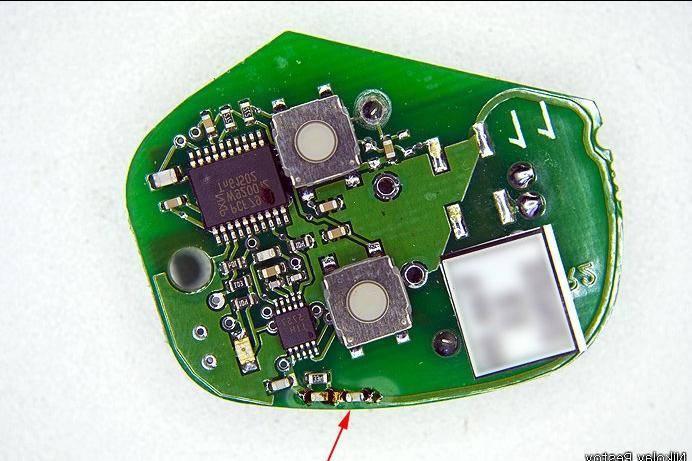

Дополнительно к иммобилайзеру прилагаются два ключа (рабочий и обучающий) со встроенными транспордерами — чипами, передающими электронный сигнал на модуль управления. Рабочий ключ используется в повседневной жизни для зажигания мотора автомобиля. Обучающий ключ отмечен красной вставкой на головке и предназначен для перепрограммирования устройства, ввода цифрового пароля и т. д.

Принципы работы иммоблайзера на Ниве Шевроле

По своей функции иммобилайзер — это простейший блокиратор двигателя. Принцип его работы основан на считывании цифрового кода, который передает встроенный в головку ключа зажигания транспондер (электронный кодовый ключ). Получая правильный код от ключа, иммобилайзер передает разрешающий сигнал электронному блоку управления двигателем. Соответственно, ЭБУ разрешает произвести запуск двигателя.

Если иммобилайзер не получает верный код от транспондера ключа зажигания, то запуск двигателя блокируется. Тем самым иммобилайзер препятствует возможному угону автомобиля — запустить движок может лишь обладатель ключа с верным кодом. В этом состоит его отличие от других противоугонных систем — иммобилайзер лишь препятствует запуску мотора, но не защищает другие системы автомобиля от несанкционированного проникновения и использования.

Внимание. Также на Chevrolet Niva реализована следующая функция иммобилайзера — если ключ с транспордером определенное время находится вне зоны приема сигнала, то двигатель автоматически блокируется, а двери машины запираются. Разблокирование возможно тогда, когда ключ со встроенным чипом снова окажется в зоне приема

Разблокирование возможно тогда, когда ключ со встроенным чипом снова окажется в зоне приема.

Модель АПС-6 также выполняет дополнительные функции — с помощью зуммера предупреждает об оставленном ключа в замке зажигания или не выключенных габаритных огнях, управляет задержкой выключения плафона внутреннего освещения, позволяет функционировать стеклоподъемникам при выключенном зажигании.

Правильная установка

Как правило, установкой нештатных иммобилайзеров на автомобиль занимаются профессионалы — далеко не каждый работник автосервиса способен разобраться в тонкостях монтажа и правильной активации данного устройства. Тем не менее, будет не лишним описать основные этапы установки иммобилайзера на Шевроле Ниву.

1. Первым делом нужно отсоединить клемму АКБ, тем самым обесточив бортовую сеть.
2. Далее выбирается место для монтажа, например, вполне подойдет колонка рулевого колеса. Предварительно нужно снять пластиковые панели и выбрать конкретное место для установки.
3. Затем нужно монтировать модуль управления. Желательно спрятать его от посторонних глаз, например, в электропроводке. Блок должен быть жестко закреплен, чтобы предотвратить передачу на него вибраций.
4. Затем последовательно подключается электропроводка, монтируются блоки реле и датчиков. Монтаж должен производиться согласно схеме, входящей в комплект иммобилайзера.
5. Далее в салоне автомобиля нужно разместить световой индикатор. Место для размещения индуктора выбирается автовладельцем самостоятельно. Можно его спрятать или, наоборот, разместить на виду — принципиального значения это не имеет.
6. Затем нужно запрограммировать устройство, прописать новый код и обучить ключи.

Иммобилайзер на шевроле нива – как это работает

У каждого иммобилайзера есть свои дополнительные функции и возможности и если на автомобиле указанной марки стоит штатной иммобилайзер следует рассчитывать на следующие показатели в работе:

• блокировка систем движения автомобиля при помощи одного рабочего канала;
• возможность аварийного отключения системы и работы в сервисном режиме;
• автоматические включение и выключение режима охраны – можно настроить таймер включения охранного режима самостоятельно;
• возможность управление замком капота.

Более современные, контактные и беспроводные иммобилайзера могут предоставить водителям ряд таких дополнительных возможностей, не учитывая выше перечисленных основных, которыми обладает абсолютно каждый иммобилайзер:

• метод диалоговой авторизации пользователя, авторизация при помощи ключа в виде пластиковой карты и автоматическая –тиспользование радиометки;
• подключение от трёх до пяти реле блокировки и использование дополнительных ключей или радиометок;
• возможность работать в режимах антиограбление, «Валет», Anti-Hi-Jack;
• использование современных технологий для связи и очень высокая скорость передачи данных;
• возможность продуктивной работы при очень низких и очень высоких температурных режимах;
• продуктивная работа не только внутри транспортного средства, а и после установки с его внешней стороны.

Работа иммобилайзеров, при попытке злоумышленником завести транспортное средство, производится следующим образом:

• ко всем системам движения транспортного средства подаются определённые сигналы;
• прекращается подача топлива;
• интенсивность подачи электрического тока становится очень низкой и завести двигатель становится практически невозможно.

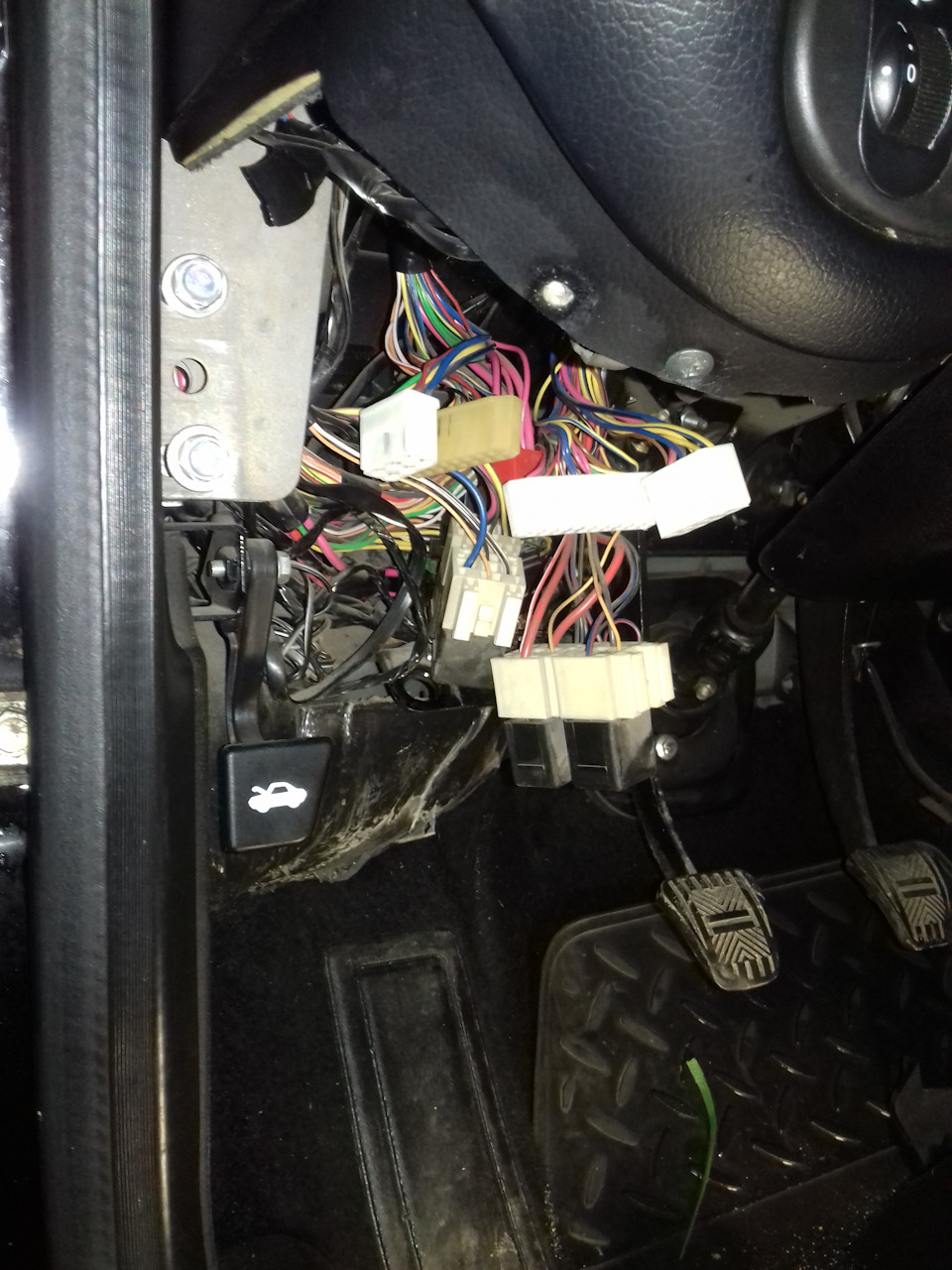

В основном иммобилайзер находится в машине шевроле нива за магнитолой, а во время его мелких или крупных неисправностей горит лампа. При правильной работе иммобилайзера, когда он находится в активном режиме, автомобиль не заводится вообще или сразу после запуска двигателя полностью глохнет.

Как отключить и зачем

Что делать если случайно заблокировали двигатель?

Если по непонятной причине двигатель был заблокирован, то скорее всего вы сделали что-то не так и иммобилайзер активировал еще одну функцию, которая и произвела блокировку.

Тут многое зависит от того, какая система защиты установлена

Но в любом случае нужно обратить внимание на информацию на брелоке

Если стоит иммобилайзер StarLine, то при возникшей проблема на брелоке активируется надпись IMMO, при этом лампочка будет часто мигать.

Алгоритм действий:

1. Ключ выньте из замка зажигания;
2. Нажмите кнопку центрального замка.
3. Повторите попытку запускам двигателя.

Или:

1. Покиньте авто;
2. Поставьте сигнализацию в режиме охраны;
3. Выждите несколько секунд.
4. Снимите машину с сигнализации.
5. Запустите двигатель.

Как отключить самому и зачем

Отключение иммобилайзера может понадобится в различных случаях:

• утерян ключ со встроенным транспондером;
• устройство вышло из строя и не позволяет запустить двигатель;
• при замене иммобилайзера или установке новой противоугонной системы;
• в случае повреждения проводки иммобилайзера;
• при перебоях в работе противоугонной системы, так как работа иммобилайзера синхронизирована с другими противоугонными средствами автомобиля.

Самому отключить иммобилайзер на Шевроле Ниве не так просто, как может показаться на первый взгляд. Это достаточно сложная задача, так как необходимо не только обесточить само устройство, но и произвести удаление данных из памяти ЭБУ. В ином случае электронный блок управления, не получая данных от иммобилайзера, не позволит запустить движок.

Для отключения используется два основных способа: кодовое отключение или обесточивание устройства с использованием проволочной перемычки.

Перемычка

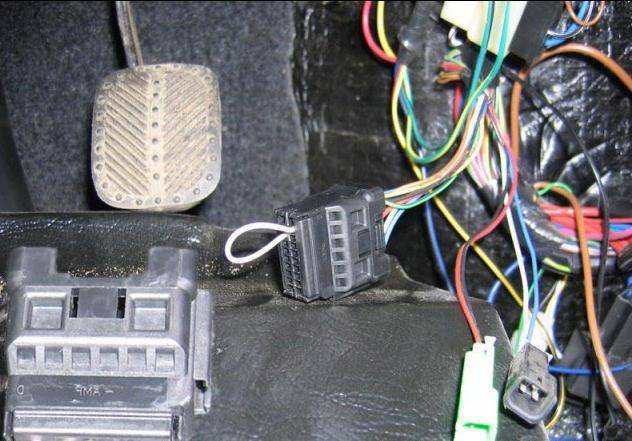

Самодельная перемычка изготавливается из обычной проволоки. Она позволяет замкнуть цепь при отключенном иммобилайзера и восстановить связь между ЭБУ и диагностической колодкой.

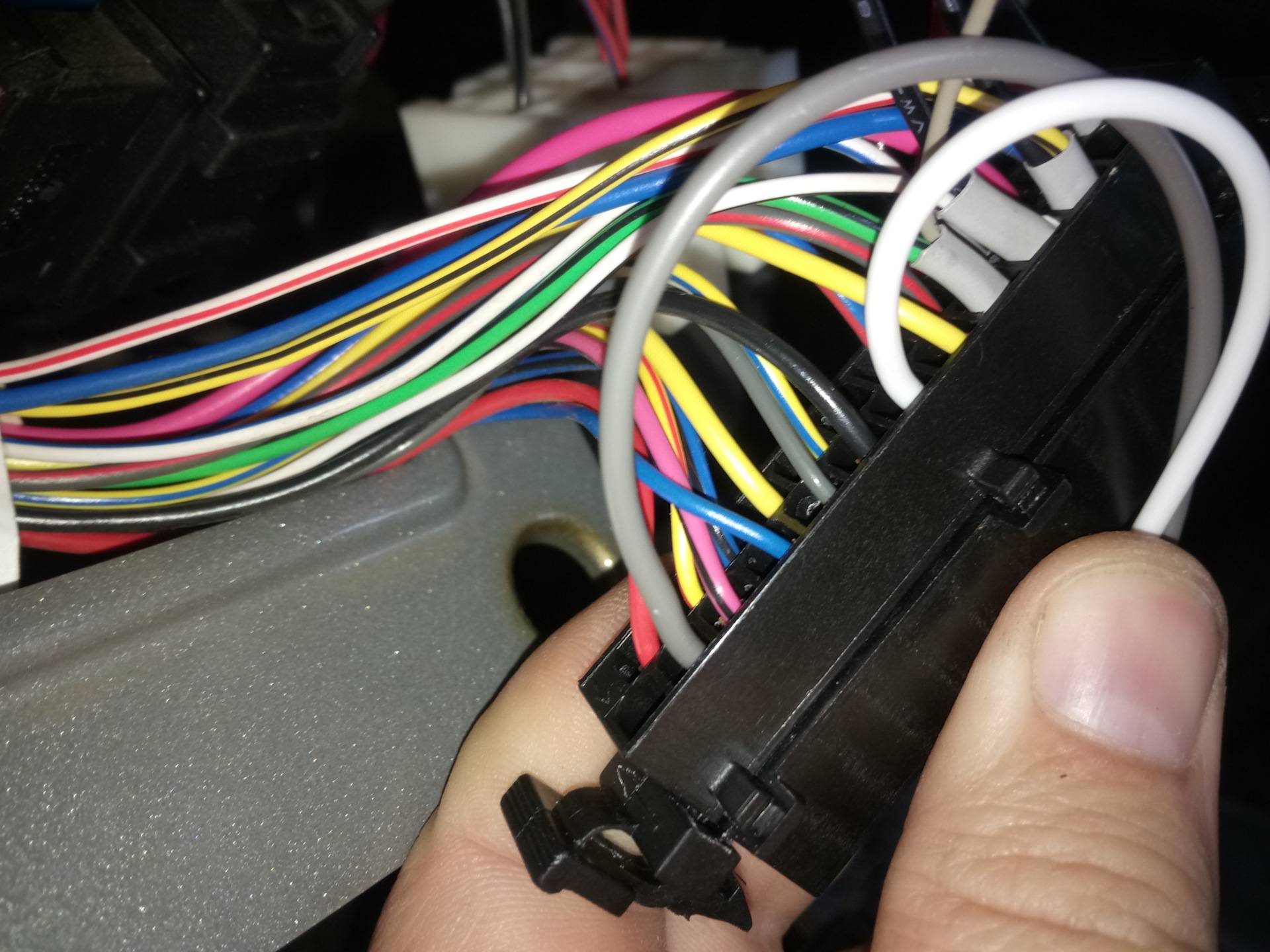

От устройства нужно отсоединить разъем штатной проводки и установить перемычку между контактами 9.1 и 18, замкнув их и восстановив диагностическую цепь. Дальнейшие действия зависят от того, какое конкретно ЭБУ установлено в автомобиле.

В штатном порядке на Шеви Ниву устанавливались электронные блоки управления фирмы Bosch в различных модификациях — M1.5.4, MP7.0 или M7.9.7+ (конкретная модель зависит от года выпуска и класса экологии автомобиля). В первом случае проблема решается наиболее просто — ЭБУ вскрывается, а на место штатного чипа устанавливается чип очистки памяти EEPROM. После этого необходимо завести двигатель на несколько секунд — чип самостоятельно очистит память и перепрограммирует запоминающее устройство.

В случае, если на авто используется блок управления MP7.0 или M7.9.7+, ситуация сложнее. В таких ЭБУ память запаяна, поэтому существует два решения проблемы —

• выпаивание микросхемы и ее перепрограммирование на программаторе;
• использование программы COMBISET, которая загружается через специальный переходник к разъемам блока управления.

Аналогичным образом перепрошивается память ЭБУ, установленных после тюнинга, например, Январь 5.1.х, VS.1 и т. д.

Кодовое отключение

Метод кодового отключения используется в тех случаях, когда автовладелец помнит специальный код иммобилайзера. Кодовая комбинация цифр позволяет избежать демонтажа и перепрограммирования памяти ЭБУ. Для ввода кода понадобится оба ключа — рабочий и учебный.

Последовательность действий при вводе цифрового кода выглядит следующим образом:

1. Закрыть все двери автомобиля, в замок зажигания вставить учебный ключ и включить зажигание на несколько секунд, после чего заглушить мотор. На приборной панели должен начать мигать индикатор иммобилайзера.
2. Не дожидаясь, пока индикатор погаснет, вставить в замок рабочий ключ и вновь произвести зажигание. Иммобилайзер должен трижды подать короткий звуковой сигнал, затем двойной сигнал, а затем выключиться.
3. После того, как прозвучит сначала тройной, а затем двойной сигнал зуммера, можно выключать зажигание. Затем вновь вставить в замок зажигания обучающий ключ и в течение 6 секунд включить зажигание. Приборная панель должна отреагировать загоранием лампочки Check Engine, которая погаснет через минуту.
4. Далее ввести цифровой пароль. Цифра в коде соответствует числу нажатий педали газа. Каждое нажатие педали фиксируется ее удержанием в нижнем положении в течение 3 секунд.
5. Если число нажатий педали соответствует цифре кода, на приборной панели должна загораться лампочка Check Engine. При правильном вводе индикатор гаснет после 5-секундной паузы. Если лампочка не гаснет или часто мигает, код введен не верно.

Чтобы повторно запустить ввод пароля, необходимо выключить зажигание и вновь включить его при помощи ключа обучения. Для выхода из режима ввода пароля нужно отключить зажигание.

В том случае, если отключить встроенный иммобилайзер не получается, единственным способом остается физический демонтаж устройства. Такой способ не отменяет необходимости очистки памяти ЭБУ.

Правильная установка

Процедура установки производится так:

Отключите зажигание в машине, откройте капот и обесточьте бортовую сеть. Для этого ключом ослабьте зажим на клемме аккумулятора и отсоедините ее. Все работы осуществляются при отключенной бортовой сети, чтобы не допустить возможного замыкания и перепада напряжения. Затем надо обеспечить доступ к месту монтажа блокиратора. Устанавливать его в тоннеле рядом с правой ногой водителя – не самый надежный вариант. Лучше разместить блокиратор на рулевой колонке. Для этого демонтируйте часть облицовки, открутите все саморезы, которые фиксируют пластиковые накладки, и снимите их. Убедитесь, что в месте монтажа нет движущихся элементов, их воздействие может вывести из строя блокиратор. Обеспечьте доступ для укладки проводов к месту установки девайса. На следующем этапе производится монтаж основного управляющего блока. Зафиксируйте его на месте. Во время движения на модуль не должны оказывать воздействия вибрации, иначе устройство выйдет из строя. Надежно закрепите его посредством саморезов

Важно, чтобы иммобилайзер был замаскирован, это позволит предотвратить его отключение в случае взлома и незаконного проникновения в авто. Можно спрятать устройство в жгут штатной проводки

К месту монтажа укладываются все провода, которые идут в комплекте. В зависимости от модели иммобилайзера количество кабелей отличается

Они могут использоваться не только для блокировки силового агрегата, но и для управления другими системами и узлами. Если устройство не бесконтактное, то надо подключить провода ко всем механизмам начиная от замка зажигания и заканчивая вспомогательными системами. Для этого используется схема, которая входит в комплектацию. На следующем этапе производится монтаж блокировочных реле или датчиков, здесь все зависит от типа блокиратора. В салоне авто устанавливается диодный индикатор. Есть два варианта установки – скрытая и открытая. Иногда открытый монтаж лампочки позволяет отпугнуть потенциальных угонщиков. Но некоторые автовладельцы выбирают скрытый вариант установки, тогда преступник не будет знать о наличии ИММО и блокировка двигателя может сбить его с толку. Злоумышленнику потребуется время для поиска блокиратора и его отключения. На последнем этапе производится процедура программирования и обучения блокирующего устройства. Процесс осуществляется в соответствии с показателями, которые указаны в сервисном руководстве.

В зависимости от модели иммобилайзера количество кабелей отличается. Они могут использоваться не только для блокировки силового агрегата, но и для управления другими системами и узлами. Если устройство не бесконтактное, то надо подключить провода ко всем механизмам начиная от замка зажигания и заканчивая вспомогательными системами. Для этого используется схема, которая входит в комплектацию. На следующем этапе производится монтаж блокировочных реле или датчиков, здесь все зависит от типа блокиратора. В салоне авто устанавливается диодный индикатор. Есть два варианта установки – скрытая и открытая. Иногда открытый монтаж лампочки позволяет отпугнуть потенциальных угонщиков. Но некоторые автовладельцы выбирают скрытый вариант установки, тогда преступник не будет знать о наличии ИММО и блокировка двигателя может сбить его с толку. Злоумышленнику потребуется время для поиска блокиратора и его отключения. На последнем этапе производится процедура программирования и обучения блокирующего устройства. Процесс осуществляется в соответствии с показателями, которые указаны в сервисном руководстве.

Если вы не сталкивались с процессом подключения иммобилайзера на Нива Шевроле, то лучше доверить эту процедуру специалистам.

О самостоятельном монтаже блокиратора рассказал автоэлектрик Сергей Зайцев.

Штатная противоугонная система «Шнивы»

Место расположения управляющего модуля

В зависимости от комплектации, электрическая схема Нивы может быть дополнена штатной сигнализацией, которая, по сути, представляет собой центральный замок. При наличии замка управление системой осуществляется при помощи одного модуля — блока, который и представляет собой сигналку.

Штатная противоугонная система характеризуется такими контролирующими особенностями:

• она контролирует состояние внутреннего периметра кузова транспортного средства посредством ультразвука;
• таким же образом система контролирует безопасность и салона автомобиля;
• также штатная противоугонная установка защищает от взлома капот и багажное отделение машины.

Поскольку эта система — штатная — в ней не реализована функция оповещения. То есть в отличие от традиционной сигналки, штатная противоугонная установка не оснащается сиреной. Иными словами, ее основная функция — это запирание дверей авто, но если кто-то попытается взломать машину или угнать — водитель не узнает об этом.

1. Схема подключения центрального замка

2. Микросхема управляющего модуля

Основные неисправности

Какие неисправности могут возникнуть в работе центрального замка:

1. Выход из строя или некорректная работа самого блока. Такая проблема является одной из самых затратных, поскольку если модуль действительно вышел из строя, то его, скорей всего, придется менять, а это удовольствие — не из дешевых. Если блок работает некорректно, то возможно, плата требует ремонта, но не факт, что перепайка элементов микросхемы позволит решить проблему. Если блок отказывается работать, система может не запирать либо все, либо только часть дверей.
2. Окисление контактов на разъеме блока или на соленоидах в дверях. Довольно часто окисление происходит по причине того, что блок используется в условиях повышенной влажности. Если в салоне влажно или на блок по каким-то причинам попадает вода, со временем это приведет к его неработоспособности. Поэтому перед тем, как произвести ремонт, нужно определить причину.
3. Еще одна проблема — перелом проводов на замках, по такой причине может не работать только одна из дверей. Из-за того, что провода укладываются в резиновые гофры между дверями, их постоянное открытие и закрытие со временем может привести к тому, что провода будут переломлены. Соответственно, для решения проблемы нужно будет только заменить поврежденный участок цепи (автор видео — Сергей Давыдов).
