Провалилась педаль сцепления на ваз-2110, что делать?

Провалилась педаль сцепления ВАЗ-2110, тросик целый причины

Это довольно популярная модель отечественного концерна. Она отличается одновременно универсальностью, надежностью на дорогах разного типа и недорогой ценой. В технических характеристиках машины указано, что это пятиместный транспорт, с двигателем в передней части и с передним же приводом. В народном обиходе эта модель называется «десятой» или «десяткой». Сцепление здесь однодисковое, сухое с диафрагменной пружиной. Привод приводится в движение с помощью специального троса.

Чаще всего проблемы наблюдаются, если трос порван, тогда педаль не только может провалиться в пол, она полностью отказывается работать. Гораздо непонятнее, что означает такое явление, если тросик целый, а неисправность все-таки имеет место. В целом причин тут очень много, так как сцепление является одним из самых уязвимых мест автомобиля ВАЗ не только десятой модели, но и любой другой.

Почему начала проваливаться педаль

В большинстве случаев причины такой неисправности следующие:

1. Разорван тросик, соединяющий педаль с наконечником.
2. Имеет место лопнувшая или треснувшая выжимная пружина.
3. Один из элементов сцепления замаслился. Это может быть и маховик, и шкив, и фрикционные накладки.
4. Довольно часто причиной выступает общий износ системы сцепления.
5. Привод сцепления поврежден.
6. Неотрегулированный механизм движения педали.

Как видно, список большой, но не все проблемы здесь являются критическими и сложными. Например, в случае с излишками масла, детали просто будет достаточно почистить и перетереть.

В первом и втором случае необходимо полностью менять вышедшие из строя детали – трос или пружину.

Замена и починка системы сцепления

Если провалилась педаль сцепления ВАЗ-2110, довольно часто это свидетельствует об износе и выходе из строя всей системы сцепления. Тут можно привести следующий алгоритм действий со стороны автовладельца:

сначала демонтируют КПП; после этого отвинчивают 6 болтов, которые обеспечивают фиксацию кожуха и маховика; нужно откручивать их равномерно, а не по очереди, если он не поворачиваются – немного постучите по деталям; после этого демонтируют валы

Если на каком-то их них есть трещины, любые повреждения, то причина падающей педали очевидна и нужна замена;
новый ведомый вал устанавливают выступающей стороной к шкиву; оправу вводят в отверстие коленвала и делают фиксацию снова равномерно и очень осторожно

Если же причиной поломки выступает именно тросик, то заменить его не составит труда.

Привод и его регулировка

Для начала, если причины все же в тросике и его нужно поменять, демонтируют старую деталь. Он крепится непосредственно к коробке передач кронштейном. Тут также необходимо открутить медленно и равномерно все болты и гайки. Далее выводят из зацепления вилку, после того как трос будет несколько ослаблен, но не полностью снят.

Сам трос нужно искать под капотом у вакуумного гидроусилителя тормозной системы. Отверткой или другим схожим элементом поддевают и убирают стопорную скобу и только после этого демонтируют деталь. Иногда причина находится не в тросике, а во втулке, к которой он крепится. Она может быть погнутой, вышедшей из строя, за счет чего даже новый трос будет сложно правильно закрепить. Поэтому если поломка имеет место, то заменяют и эту часть. Также новый трос желательно смазать специальным составов, чтобы исключить повреждения от трения.

Эта деталь требует регуляции, если ее устанавливать в ВАЗ-2110. Проверить все просто. Берут линейку и замеряют расстояние от пола до педали строго перпендикулярно. Если оно более 16 сантиметров, то все лишнее на тросе отрезают. Когда в обратном порядке будет установлен новый элемент, нужно сесть за руль и попробовать четкость срабатывания педали.

Почему и куда проваливаются педали на ВАЗ-2110

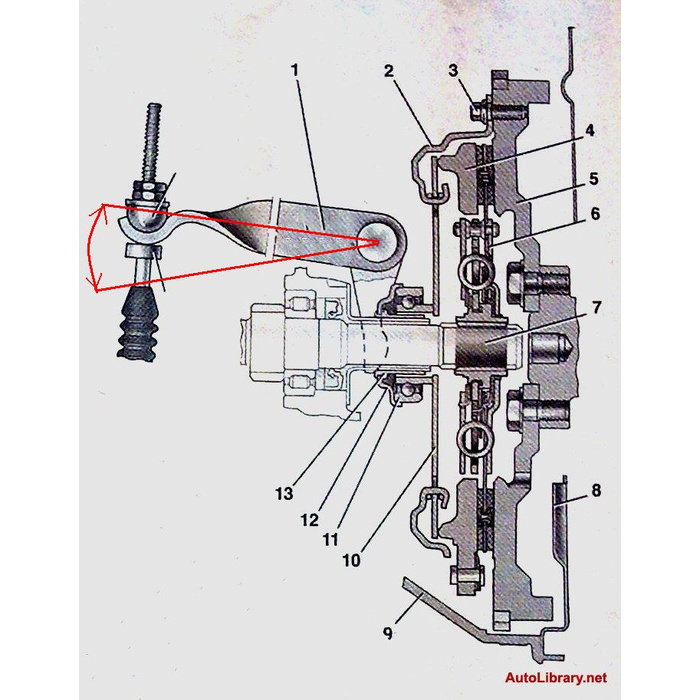

Схема сцепления десятки. Ничего нового для тех времён не было!

Конечно же, каждый, кто ездит на ВАЗ-2110, знает устройство однодискового сухого механизма сцепления и его привода. Как и на всех недорогих автомобилях, простейшее сцепление приводится в действие не гидравликой, а механически: мы нажимаем на педаль 9, педаль тянет трос, трос приводит в движение вилку 4, а вилка уже толкает выжимной подшипник 13, который воздействует на лепестки прижимного диска 6. Выжимной диск отводится от ведомого диска 7, сцепление выключается.

Если хотя бы один из элементов этой цепочки теряет свои свойства (прочность, эластичность, целостность), педаль просто проваливается в пол или же сцепление не выключается, частично или полностью.

Рассмотрим наиболее часто встречающиеся неисправности, характерные для машин десятого семейства.

Вилка выключения сцепления

У вилки сцепления либо гнется или трескается рычаг, либо изнашиваются лапки в местах контакта с муфтой подшипника.

Мы не зря начали рейтинг неисправностей не с троса, что логичнее было бы предположить, а именно с вилки. Конструкция и материалы этого элемента подобраны настолько неудачно , что некоторые умудряются менять по 3 вилки за год . Симптомы поломки простые — внезапный провал педали в пол. При этом вилка иногда ломается не полностью, а надламывается, создавая иллюзию целого элемента.

Типичная поломка вилки сцепления.

Вычислить поломку просто — открываем капот и шевелим вилку руками.

Если она свободно болтается, видны трещины или изломы, добираемся до магазина запчастей, покупаем новую вилку и меняем её, для замены придётся частично снимать коробку передач. Цена новой вилки не более 500 рублей, а продают её по заводскому артикулу 21100-1601200 . Также в продаже есть вилки дешевле, других производителей, есть усиленные конструкции и подороже.

Трос привода сцепления

Выходит из строя гораздо реже вилки и при щадящей эксплуатации может пережить не один комплект сцепления.

Перетертый трос.

Трос рвётся в нескольких местах — возле самой педали, на месте изгиба в моторном отсеке или на концевике, на регулировочном штоке. Поломка тоже сразу бросается в глаза: трос ослабляется, иногда видны места обрыва.

В редких случаях трос рвётся прямо в кожухе, это тоже диагностируется довольно легко — тянем за любой доступный конец троса, если он поддаётся и без проблем вынимается, покупаем или достаём из багажника новый. Его каталожный номер ДААЗ 2110-1602210 , а просят за трос от 370 до 450 рублей в зависимости от производителя.

Новый трос для ВАЗ-2110.

Типичная поломка вилки сцепления.

Почему педаль сцепления стала тугой

Поскольку тросовые системы наиболее подвержены неисправностям, сначала рассмотрим, почему может стать тугой педаль в таких условиях:

• увеличенная жесткость лепестков диафрагменной пружины – к этому приводит постепенный износ детали и ее деформация;
• заедание выжимного подшипника, сопряженное с увеличенным усилием для поворота вилки, подвергают трос сцепления повышенным нагрузкам;
• разрыв проволок троса – они сцепляются с металлической оплеткой, увеличивая сопротивление тугой педали.

Чаще встречается первая причина, виной этому – компоновка лепестков корзины. Центральная часть, имеющая выжимной подшипник, становится выше плоскости пружины, для преодоления этого возвышения требуются дополнительный нажим.

Чтобы диафрагменная пружина была более прочной, производители увеличивают жесткость лепестков искусственно. Особенно часто это происходит с китайскими подделками под известные фирмы. Несмотря на ожидания, тугая педаль не изменится с установкой такого элемента.

С пробегом от 150 000 километров проблемы появляются и с выжимным подшипником, который постепенно разбалтывается на лепестках, давая перекосы. Выжимная вилка, подвергающаяся нагрузкам больше всего, со временем также деформируется, заклинивает в крайних положениях.

Гидравлический тип также имеет свои характерные неполадки, приводящие к тугости педали:

1. Утечка жидкости из контура.
2. Завоздушивание системы.
3. Поломка направляющего элемента в выжимном подшипнике.
4. Выход из строя гидравлического поршня.
5. Поломка корзины (чаще всего пружины).
6. Повреждение манжет в рабочем цилиндре.

Развоздушивание гидравлики

После ремонта цилиндров или ликвидации протечки, из-за которой педаль провалилась, необходимо прокачать систему для удаления из нее воздуха. Для работы следует привлечь напарника. Порядок действий таков:

• со штуцера главного цилиндра ВАЗ снимается защитный колпачок;
• вместо него надевается подходящего сечения шланг;
• конец последнего помещают в банку, куда предварительно наливают пару стаканов тормозной жидкости;
• далее штуцер немного ослабляют и пару раз жмут на педаль, а после оставляют ее в нижней позиции;
• параллельно следят за уровнем жидкости в бачке;
• когда воздух перестает выходить в виде пузырьков, штуцер закручивают, а педаль отпускают.

Причины провала педали в пол при гидроприводе

Если привод сцепления гидравлический, как на классических ВАЗ, Форд Фокус 2, Фольксваген Пассат, Шкода Октавия, Пежо 206, Фиат Дукато, Скудо с 2000 годов выпуска, скорее всего просто завоздушилась система. В этом случае она требует прокачки, как любой тормозной контур. Выполняется это по такому же принципу, как и прокачивается простейшая тормозная система. Цель прокачки — полное удаление воздуха из системы. Жидкость используется точно такая же, как и в тормозной системе. На Ауди 80, к примеру, главный гидроцилиндр напрямую подсоединен к педали, а рабочий — установлен в картер.

Прокачка системы займет две минуты, главное не забывать доливать жидкость в бачок до максимального уровня. В гидроприводах сцепления о неисправностях будет говорить течь. Так, на Мазда 6 шланг привода находится под аккумуляторной площадкой, поэтому для выявления течи может потребоваться некоторая гибкость. Но нерешаемых задач не бывает. Если с умом подойти к любой проблеме, она решится в два счета, а мы приобретем драгоценный опыт.

Хиты 2016: рейтинг кроссоверов по стоимости и качеству

Они появились в результате генетического моделирования, они синтетические, как одноразовый стаканчик, они практически бесполезные, как пекинесы, но их любят и ждут. Те, кто хочет боевую собаку, заводят себе бультерьера, кому нужна спортивная и стройная, отдают.

Рейтинг самых продаваемых автомобилей 2016 модельного года

Со времен первого парового движущегося устройства Кагнотона, созданного в 1769 году, автомобилестроение шагнуло далеко вперед. Разнообразие марок и моделей в настоявшее время поражает воображение. Техническое оснащение и дизайн удовлетворят потребности любого из покупателей. Покупаемость той.

Рейтинг надежных машин 2015-2016 года

Надежность, безусловно, является наиглавнейшим требованием к автомобилю

Дизайн, тюнинг, любые «навороты» – все эти ультрамодные ухищрения по степени своей важности неизбежно меркнут, когда заходит речь о надежности транспортного средства. Машина должна служить своему владельцу, а. КАК выбрать машину, Покупка и продажа

КАК выбрать машину, Покупка и продажа.

Как выбрать машину Сегодня рынок предлагает покупателям огромный выбор машин, от которого просто разбегаются глаза. Поэтому прежде чем купить автомобиль, стоит учесть много важных моментов. В итоге, определившись с тем, что именно вы хотите, вы.

Обзор самых популярных кроссоверов и их сравнение

Сегодня мы будем рассматривать шесть кроссоверов: Toyota RAV4, Honda CR-V, Mazda CX-5, Mitsubishi Outlander, Suzuki Grand Vitara и Ford Kuga. К двум очень свежим новинкам мы решили добавить ещё и дебюты 2015 года, чтобы тест-драйв.

АвтоМотоСпец — сайт про автомобили

Устройство сцепления Ваз-2110 Автолюбители

Ремонтируем главный цилиндр сцепления ВАЗ 2101

Сцепление и привод сцепления в сборе

1 – оболочка троса2 – нижний наконечник оболочки троса3 – кронштейн крепления троса4 – защитный чехол троса5 – нижний наконечник троса6 – регулировочная гайка7 – контргайка8 – поводок троса9 – вилка выключения сцепления10 – кожух сцепления11 – болт крепления сцепления к маховику12 – ведущий диск13 – маховик14 – ведомый диск

15 – первичный вал коробки передач16 – нижняя крышка картера сцепления17 – картер сцепления18 – нажимная пружина19 – подшипник выключения сцепления (выжимной подшипник)20 – фланец муфты подшипника21 – втулка муфты подшипника22 – уплотнитель23 – верхний наконечник оболочки троса24 – верхний наконечник троса25 – кронштейн педали сцепления26 – пружина педали сцепления27 – педаль сцепления28 – упорная пластина

Сцепление – однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Расположено в алюминиевом картере 17, прикрепленном тремя болтами и одной шпилькой к блоку двигателя и конструктивно объединенном с коробкой передач. Кожух сцепления 10 соединен с маховиком 13 шестью болтами. В маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин кожух 10 соединен с ведущим диском 12. Этот узел в сборе балансируют на стенде, поэтому заменять его следует целиком.

Замена необходима при кольцевом износе лепестков нажимной пружины 18 на глубину более 0,8 мм, а также при уменьшении усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности ведущего диска или «осадку» пружины. Ведомый диск 14 в сборе с пружинно-фрикционным демпфером крутильных колебаний установлен на шлицах первичного вала 15 коробки передач. Его заменяют при биении диска в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также в том случае, если расстояние от поверхности накладки до заклепок составляет менее 0,2 мм.

На автомобилях с двигателем ВАЗ-2112 применяется сцепление с другими характеристиками нажимной пружины и пружин демпфера ведомого диска. Отличить это сцепление можно по отверстию в прорези лепестков нажимной пружины и пружинам демпфера ведомого диска, маркированным краской.

Лепестки нажимной пружины сцепления двигателя ВАЗ-2112

Две пружины из шести на диске нового поколения – меньшего размера и смещены ближе к центру

Диск ВАЗ-2112 той же размерности (200х140), что и ВАЗ-2110, но передает более высокий крутящий момент за счет усиленной нажимной пружины (в среднем на 12%). Диски 2112 можно ставить на «десятку». При этом несколько возрастает усилие на педали сцепления. «Десятые» диски на «двенадцатый» двигатель ставить нельзя.

Привод сцепления – тросовый, беззазорный (свободный ход педали отсутствует, сцепление постоянно включено). Педаль сцепления 27 установлена на оси в специальном кронштейне 25. Ее верхний конец соединен с наконечником троса 24, оболочка которого со стороны салона закреплена на кронштейне педали сцепления, а в моторном отсеке – на кронштейне 3 силового агрегата. Соответствующий поводок троса 8 соединен с вилкой выключения сцепления 9. Конец троса защищен резиновым чехлом 4, рядом расположены две гайки 6 и 7 для регулировки привода. После регулировки гайки контрят, стянув их вместе.

После замены сцепления регулируется ход педали сцепления. В процессе эксплуатации накладки ведомого диска изнашиваются, и ход педали увеличивается. Максимально допустимый ход педали сцепления не должен превышать 160 мм.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Почему начала проваливаться педаль

В большинстве случаев причины такой неисправности следующие:

1. Разорван тросик, соединяющий педаль с наконечником.
2. Имеет место лопнувшая или треснувшая выжимная пружина.
3. Один из элементов сцепления замаслился. Это может быть и маховик, и шкив, и фрикционные накладки.
4. Довольно часто причиной выступает общий износ системы сцепления.
5. Привод сцепления поврежден.
6. Неотрегулированный механизм движения педали.

Как видно, список большой, но не все проблемы здесь являются критическими и сложными. Например, в случае с излишками масла, детали просто будет достаточно почистить и перетереть.

Методы решения проблемы

Если при движении на авто проваливается педаль сцепления, то способов решения проблемы не так уж много. Рекомендуем ознакомиться со всеми методами, чтобы при соответствующей поломке вы знали, как себя вести.

Замена тросика

Для замены тросика вам потребуется сам трос, а также гаечные ключи и плоскогубцы. Желательно использовать накидной или рожковый ключ, так будет значительно удобнее.

Но если накидного и рожкового ключей у вас не оказалось под рукой, то можно использовать и обычный гаечный:

1. Откройте капот вашего авто. В моторном отсеке вам необходимо найти то самое место, куда крепится тросик на наконечнике. Поскольку произошел обрыв, то скорей всего, наконечник остался в месте установки, а сам тросик болтается. Вам необходимо демонтировать наконечник при помощи гаечного ключа.
2. Затем залезьте в салон авто и отсоедините трос непосредственно от педали сцепления. Извлеките трос.
3. Возьмите новый тросик и установите его на место старого, вся сборка происходит в обратной последовательности.
4. Вам необходимо замерить свободных код педали, после чего осуществить регулировку установленного элемента. Показатель свободного хода должен составлять не более 3 см, а общего — не более 14.7 см. Ход акселератора регулируется при помощи гаек на наконечнике троса в моторном отсеке.

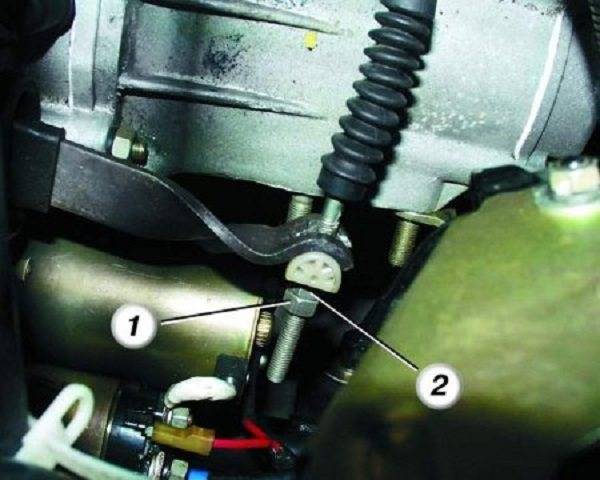

1. Открутите гайки крепления

2. Извлеките стопорную скобу

3. Отрегулируйте новый трос

Если лопнула пружинка

В том случае, если лопнула возвратная пружинка, то порядок действий будет другим. Для замены вам потребуется сама пружина, если вы не возите ее с собой, то придется пройтись до ближайшего магазина с запчастями.

Как поменять пружину:

Откройте капот и при помощи гаечного ключа (удобнее использовать накидной) выкрутите гайку троса

Вам необходимо извлечь его

Осторожно, чтобы остатки старой возвратной пружинки не рассыпались, извлеките их. Соблюдайте при этом все правила безопасности

Возьмите новую деталь и установите ее на место старой

Это также нужно делать аккуратно, поскольку в этом случае очень легко можно повредить руку или пальцы. Затем установите на место тросик. Закрутите гайку. После этого отрегулируйте свободный и общий ход педали. Заведите двигатель и попробуйте проехаться.

1. Открутите гайку крепления.

2. Извлеките пружину и замените ее на новую

Как добраться до СТО своим ходом?

Разумеется, для водителя будет лучше, если эта поломка застала его неподалеку от дома, тогда можете считать, что вам повезло. Но если это произошло на дороге, а ближайшая станция техобслуживания не так близко, чтобы можно было дотолкать авто до нее, то это уже проблема. Но из каждой ситуации есть выход, поэтому если педаль сцепления проваливается, доехать до ближайшего СТО все-таки можно и сейчас мы расскажем как.

Для езды на первой передаче — если необходимо восстановить работоспособность педали, то можно проделать следующие действия:

1. Рычаг переключения скоростей коробки передач необходимо выставить из нейтрального положения на первую передачу. Газ при этом нужно сбрасывать.
2. Начните проворачивать ключ в замке зажигания. Когда мотор попытается завестись, поддайте газу, но сделайте это так, чтобы машина не заглохла.
3. Когда автомобиль начнет двигать, не пытайтесь переключить на следующую передачу. Это чревато поломкой КПП, а ее ремонт, уж поверьте, обойдется дороже, чем вызов эвакуатора.

В целом такой же способ позволяет начать движение и на второй скорости.

Но перед тем, как сделать это, ознакомьтесь с некоторыми важными моментами:

1. Когда педаль провалилась, сделайте все возможное, чтобы остановить машину на спуске или на прямой дороге, но чтобы авто не катилось назад.
2. Прогрейте мотор перед тем, как начать двигаться.
3. Перед тем, как начать двигаться, тщательно продумайте весь свой маршрут движения, ведь вам нужно учесть все нюансы. Это и количество перекрестков, светофором, откуда и куда вам поворачивать и так далее. Удобнее будет ехать только по главной дороге, чтобы не пришлось останавливаться для пропускания других авто.
4. Включите световую сигнализацию (аварийку).
5. Избегайте лишних маневров и помните о том, что кроме вас никто не знает об этой проблеме. Лучше лишний раз остановиться и повторить процедуру, чем нажить себе более серьезные проблемы.
6. Если вы не уверены в том, что сможете справиться своими силами с такой задачей, то может есть смысл вызвать эвакуатор или оттянуть авто на СТО на буксире?

Загрузка …

Из-за чего педаль может провалиться

Поиск причины следует осуществлять эвристическим методом, то есть начать с самой простой и, следовательно, легкоустранимой поломки, постепенно (при отсутствии результата) переходя к сложным.

Так, в частности, механизм управления сцеплением на 2110 перестает работать из-за того, что с него соскакивает пружинка, отвечающая за возврат педали в исходное положение. Устранить проблему нетрудно, установив этот элемент на место или хотя бы закрепив его (при изломе), так, чтобы хватило на дорогу до автомагазина.

Следующий вариант – отказ оси педали. Она довольно часто ржавеет, засоряется и, соответственно, заедает. Здесь придется заняться чисткой. Больше хлопот доставляет обрыв тросика в месте крепления его к ножному механизму. Тут соединение восстанавливается любым удобным способом.

Если с педалью ничего не случилось и концы ее привода, расположенные в кабине, выглядят целыми, то придется лезть в подкапотное пространство. К примеру, тросик может банально соскочить с вилки – это очень часто происходит в машинах ВАЗ-2110 и даже некоторых иномарках. Верните его на место, и узел вновь заработает как надо.

Иногда педаль сцепления проваливается, и ее не удается вернуть в исходное положение, даже прилагая заметные усилия. Так происходит, когда трос застревает в своем кожухе. Провоцирует данную поломку набившаяся внутрь грязь. Самый легкий способ – заменить гибкую тягу на ВАЗ, но если это невозможно, то придется действовать по-другому:

• запустите в кожух на максимальную глубину смазку;
• поставьте трос на место;
• раздвигайте его педалью;
• когда последняя вернется в верхнюю позицию – нажмите на нее 3-5 раз до упора, чтобы смазка покрыла всю тягу.

Важный момент – оптимально использовать ВД-40.

Хуже придется, если трос обрывается – в таком случае без нового сцепление точно не заработает.

Отказ гидравлики

На некоторых моделях ВАЗ устанавливается сцепление с гидравлическим приводом. В данной системе задействованы:

• магистраль, где должна находиться специальная жидкость;
• рабочий и главный цилиндры.

Здесь основание педали закреплено на штоке поршня последнего. Нажатие на нее выдавливает жидкость, а та переходит в рабочий цилиндр, который и воздействует на вилку. Таким образом провалиться педаль на ВАЗ может при потере системой герметичности. В первую очередь необходимо посмотреть – достаточно ли жидкости остается в бачке, размещенном в подкапотном пространстве. Действуйте так:

• восполните ее недостачу;
• проследите за стабильностью уровня.

Если жидкость быстро убегает, то причина, из-за которой может провалиться, педаль очевидна – где-то началась утечка. Чтобы ликвидировать последнюю, придется осмотреть все патрубки и их соединения. Трещины в шлангах заматывают изолентой, а штуцеры подтягивают.

Когда же капает прямо из штока под педалью, то сомневаться не приходится – главной цилиндр ВАЗ приказал долго жить. Старый элемент проедется демонтировать, а после:

• разобрать;
• сменить прохудившиеся манжеты и уплотнители.

Если такая поломка застает в дороге, то придется как-то дотянуть до автосервиса или гаража. В полевых условиях поломку не устранить.

Ремонт может понадобиться не только главному, но и рабочему цилиндру, который приводит в движение вилку сцепления ВАЗ, из-за чего собственно педаль и проваливается. Неисправность устраняется так же, как описывалось выше.
