Замена троса сцепления на рено логан: видео от логановода

Замена троса сцепления на Рено Логан: пошаговая инструкция, необходимые инструменты

Автомобиль Renault Logan и его доработанная версия Logan 2 пользуются огромным спросом среди россиян.

Необходимость в ремонте узлов транспортного средства с передним приводом и механической трансмиссией возникает часто — из-за того, что приходится ездить по разбитым дорогам.

Замена троса сцепления Рено Логан — несложная операция. Установка и регулировка новой детали занимает не более получаса.

Для чего и когда меняют тросик сцепления на Logan?

Интенсивная эксплуатация транспортного средства неизбежно приводит к износу агрегатов. Сигнал о том, что нужно менять тросик — появление скрипов педали сцепления. Особенно ясно слышен звук в жаркую погоду, после продолжительной поездки. Причин возникновения скрипа может быть несколько:

• Трос сцепления выработал положенный ресурс — нуждается в замене.
• Упор педали сильно загрязнен, требует чистки, смазки.
• Вышел из строя выжимной подшипник
• Износилась корзина.

Замена троса сцепления Логан при появлении скрипов — лучший способ решения проблемы.

Ресурс элемента зависит от интенсивности езды, а также от качества запчасти. Замена — недорогая процедура, специнструмент не нужен. По сравнению с другими типовыми операциями — например, с заменой наконечника — установка нового троса производится быстрее.

Какие инструменты понадобятся

Замена тросика сцепления Рено Логан выполняется одним человеком. Из инструмента потребуются:

• 2 ключа на 10;
• 1 ключ на 7;
• плоскогубцы;
• простая отвертка;
• небольшая линейка.

Для смазывания вилки и регулировки системы потребуется стандартный медицинский шприц. Чтобы избежать частых замен, регулировку нужно выполнять каждые 15 тыс. километров пробега.

Подготовка к замене троса

Перед началом процедуры транспортное средство нужно застопорить, зажигание выключить, чтобы исключить самопроизвольное движение автомобиля. Ключи и линейка размещаются в удобном и доступном месте.

Обязательно снимается гофра фильтра. Если автомобиль оснащен 16-клапанным силовым агрегатом, потребуется ослабить хомут. Работам будет сильно мешать глушитель впуска в виде пластиковый короб.

Последовательное выполнение операций занимает не более 5 минут, затем можно приступать непосредственно к замене оборудования.

Меняем трос на Логане: пошаговый план

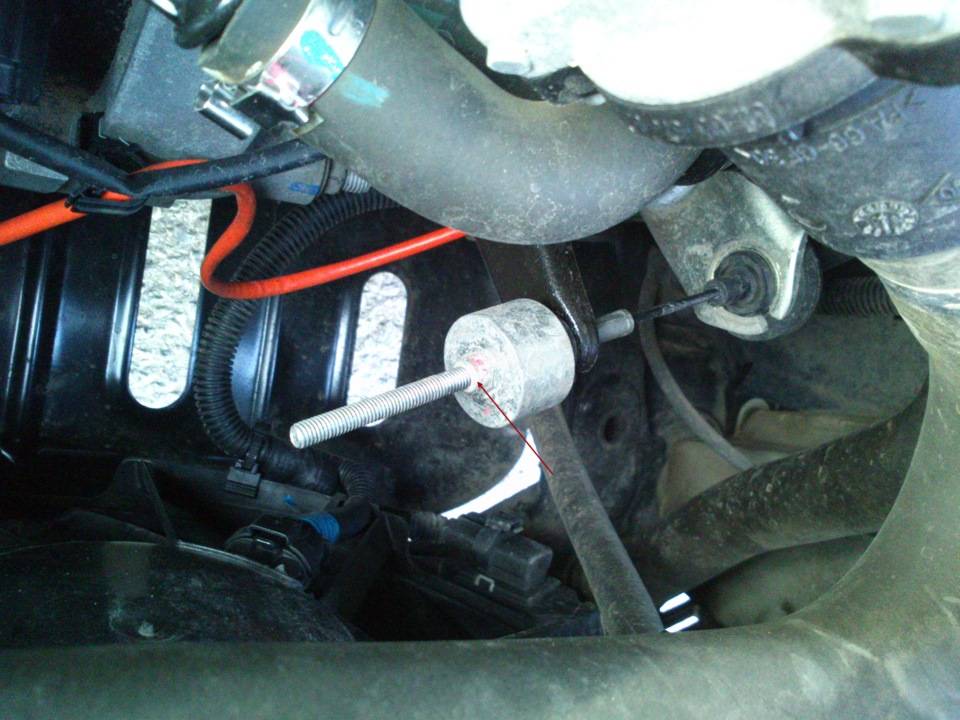

Выполнив подготовительные операции, владелец авто увидит трос с наконечником-стержнем. На нём закреплен груз. В исходном состоянии грузик не виден. Снятие и установка элемента производятся так:

• За грузиком находятся гайка и контргайка, которые нужно открутить с помощью ключей. Так ослабляется фиксация троса, его можно вытянуть из вилки и кронштейна.
• Внутри салона снимается часть шумоизоляции, размещенная под рулевой колонкой. Потребуется максимально сдвинуть назад водительское сиденье. Снимать шумоизоляцию следует аккуратно, ведь можно легко порвать материал.
• Педаль сцепления отгибается вверх, трос освобождается из нее с некоторым усилием.
• Трос крепится в отверстии щитка моторного отсека усиками оболочки, которые нужно отщелкнуть пассатижами.
• Под левой опорой хомут крепления. Его также необходимо открыть.
• Старую запчасть вытаскиваем через моторный отсек. На этом демонтаж завершен.

Рекомендуем: Объем масел и жидкостей ГСМ Renault Sandero

После снятия детали производится смазка вилки. Можно использовать медицинский шприц со срезанным наискосок колпачком. С вилки снимаем пыльник. Много смазки не потребуется, достаточно 2-5 мл. Установить пыльник на место сложно. Для упрощения процесса перед демонтажем желательно запомнить его исходную позицию.

Обратная установка троса сцепления тоже требует определенных усилий. Действовать нужно так:

• Тросик монтируем под опору силового агрегата, фиксируем в кронштейне и вилке.
• Ослабляем регулировочную гайку, гибкий элемент просовываем в салон авто.
• Защелкиваем оболочку тросика, что позволяет закрепить его в отверстии моторного отсека.
• Педаль сцепления приподнимаем вверх, тросик заводим в небольшое углубление, выполняем регулировку с использованием линейки.
• Под опорой фиксируем ослабленный хомут.
• Устанавливаем гайку и контргайку, которые надежно фиксируют элемент на исходном месте.
• Возвращаем в начальное состояние глушитель впуска, гофру воздуховода.

Замена сцепления на Рено Логан (моторы 1.6 и 1.4) своими руками

Краткое

Одним из самых важных элементов любого автомобиля, у которого в паре с силовым агрегатом работает механическая КПП, является сцепление. Не редко владельцы таких транспортных средств упускают момент, когда данная деталь трансмиссии изнашивается и требует ремонта. Попробуем разобраться, как самостоятельно произвести замену сцепления на Рено Логан и не упустить момент, когда можно обойтись небольшими силами и финансовыми затратами.

Признаки неисправности

О том, что трансмиссия требует человеческого вмешательства, а сцепление нуждается в замене или ремонте, можно судить по следующим «симптомам»:

• Посторонний шум и треск, вызванный механическими элементами, вследствие включения или переключения передач;
• Рывки во время движения или в момент, когда автомобиль только трогается;
• Потеря мощности автомобиля по причине пробуксовки сцепления;
• Характерные запахи в салоне из моторного отсека (запас сгоревшей на плите металлической посуды).

Присутствие одного из вышеперечисленного показателя говорит о том, что сцепление требует ремонта. В таком случае вам помогут профессионалы в специализированном сервисном центре. Однако, имея определенный багаж навыков и «прямые» руки можно решить проблему самостоятельно и произвестиремонт сцепления на Рено Логан.

Замена сцепления своими руками

Перед началом предстоящей работы необходимо ознакомиться с некоторыми конструктивными характеристиками. Следует знать, что все модели Рено Логан оснащены сухим однодисковым сцеплением с центральной диафрагменной нажимной пружиной. Советуем для начала изучить устройство данного механизма и только после этого приступать к работе.

Что нам понадобиться?

Где находится сцепление?

1. Без ключей нам не обойтись, а особенно без ключа на 11. Если он будет торцевой – будет еще лучше;
2. Отвертка с прямым и крестообразным шлицем;
3. Оправка для оцентрирования диска сцепления (можно воспользоваться оправкой для ВАЗов с передним приводом).

Меняем сцепление

Первым делом гоним свой автомобиль на «яму», при этом заручившись помощью соседа или знакомого. При ремонте коробки передач лишняя пара рук помехой не будет. Перед началом работ еще раз удостоверьтесь, что все необходимые инструменты находятся в непосредственной близости от вас, и что вы ничего не забыли дома. Все в порядке? Тогда можно начинать:

• Первое, что нам нужно – подлезть к маховику. Для этого производим демонтаж коробки передач;
• Во избежания проворачивания маховика, удерживаем его отверткой и при этом поочередно отвинчиваем крепежные болты нажимного диска;
• Далее снимаем нажимной и ведомый и хорошо осматриваем их на наличие трещин и других дефектов. При их обнаружении следует произвести замену обоих дисков;
• Проверяем, как ведомый диск перемещается по первичному валу трансмиссии. Если все в порядке – можно ставить новые детали. Если нет – устраняем дефект регулировкой ступиц диска или заменой самого неисправного элемента;
• Обрабатываем шлицы ведомого диска термостойкой смазкой;
• С помощью оправки производим монтаж ведомого диска выпирающей частью ступицы в сторону нажимной пружины;
• На штифты монтируем нажимной диск и поочередно закручиваем болты;
• Снимаем оправку и ставим КПП на место;
• Подсоединяем и регулируем тросик.

Замена элементов сцепления представляет собой трудоемкий процесс, требующий необходимых знаний и навыков, поэтому спешка здесь неуместна. Помните, чтобы после ремонта сцепления ваш автомобиль прослужил долго и не подводил вас, следует менять все детали сцепления одновременно, не оставляя старых.

Остались вопросы по ремонту сцепления? Смотрите видео:

autoshaker.ru

Регулировка привода выключения сцепления Рено Логан 1,4

Регулировка привода сцепления на автомобиле Рено Логан 1,4 позволит избавиться или предотвратит появление таких неисправностей как: сцепление «ведет», сцепление «буксует», задняя передача включается с «хрустом», затрудненное включение передач, рывки при трогании с места или при переключении передач.

На автомобиле Рено Логан с пробегом регулировка сцепления заключается в установке всего одного параметра: размера от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (см. фото выше).

Необходимые инструменты

— Два рожковых ключа на «10»

— Один рожковый ключ на «7»

Подготовительные работы

— Очищаем от загрязнения резьбовой наконечник троса привода сцепления и его гайки

— Несколько раз нажимаем на педаль сцепления

Порядок регулировки привода выключения сцепления на автомобиле Рено Логан 1,4

— Проверяем регулируемый размер

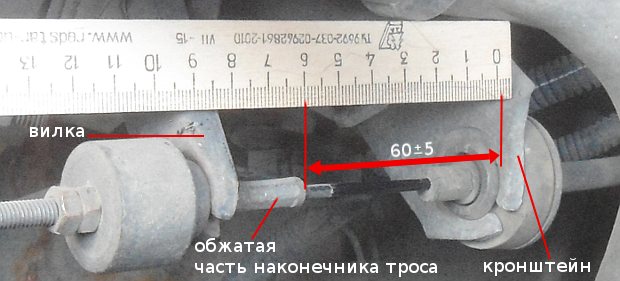

При помощи линейки проверяем расстояние от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления. Оно должно составлять 60±5 мм. Если установлено отклонение от нормы в ту или иную сторону, проводим регулировку.

— Ослабляем контргайку регулировочной гайки

При помощи двух ключей на «10» ослабляем затяжку контргайки регулировочной гайки привода сцепления.

— Изменяем регулировочный размер

Ключом на «7» удерживаем наконечник троса за шестигранник, ключом на «10» вращаем регулировочную гайку. При этом если гайку затягиваем – размер увеличивается, педаль сцепления будет подниматься, гайку отпускаем – размер уменьшается, педаль падает. Линейкой периодически измеряем регулируемый размер и при достижении им требуемого значения вращение регулировочной гайки прекращаем.

— Стопорим регулировочную гайку контргайкой

Используем, как и ранее, два рожковых ключа на «10». После стопорения несколько раз нажимаем на педаль сцепления и еще раз проверяем регулируемый размер. Если есть необходимость, немного его корректируем.

Если размер выставлен верно, педаль сцепления будет располагаться на уровне с педалью тормоза или чуть выше ее (12,5 – 13,5 см от пола до края педали при снятом коврике), а ход вилки выключения сцепления находиться в пределах 28-35 мм. Передача заднего хода должна включаться при работающем двигателе без посторонних звуков и затруднений.

Если регулировкой привода сцепления не удается устранить возникшие при его работе неисправности, то вероятнее всего сцепление подлежит замене. Чаще всего на автомобилях Рено Логан такая необходимость появляется к 200.000 км пробега в связи с износом ведомого диска, но возможно и раньше (в зависимости от условий эксплуатации).

ход вилки выключения сцепления 28-35 мм

Примечания и дополнения

— Дополнительными признаками необходимости регулировки сцепления на автомобиле Рено Логан 1 будет расположение педали сцепления выше или ниже педали тормоза и «схватывание» сцепления слишком высоко или слишком низко.

— Изначально, на новом автомобиле Рено Логан 1,4 в приводе сцепления выставлено два размера:

от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (60±5 мм);

от кронштейна на коробке передач до вилки выключения сцепления (86±5 мм).

Второй размер в процессе эксплуатации автомобиля не регулируется.

Еще статьи по сцеплению автомобилей Рено Логан

— Замена сцепления на автомобиле Рено Логан

— Замена троса сцепления на автомобиле Рено Логан

— Неисправности сцепления автомобиля Рено Логан

— Устройство сцепления автомобиля Рено Логан, схема

Замена фрикционной муфты

Ремонт сцепления Ларугса, как и любого другого автомобиля, не имеет смысла, все изношенные детали подлежат обязательной замене. Для работы понадобится стандартный набор инструментов, усилители, молоток и новый комплект запчастей. Сначала автомобиль нужно установить на подъемник или поднять его переднюю часть на домкратах над смотровой ямой. Передние колеса и защита двигателя демонтируются. Открутив саморезы, нужно снять левый щиток под бампером. Откроется доступ к крепежам щитка в арке колеса, который также подлежит снятию.

Масло из КПП сливается в подходящую ёмкость, для этого откручивается сначала пластиковая, а затем металлическая пробка. Резервуар не убирайте, пока не сольётся максимум масла. Тормозной суппорт демонтируйте и уберите в сторону вместе с колодками.

Демонтаж поворотного кулака

Снятие выполняется по следующей схеме:

• отсоединить датчик АБС;
• ключом на 16 мм открутить гайку на винте для стяжки, отвёрткой разжать две стороны кулака, выдавить стержень шаровой опоры;
• на шпильке рулевого наконечника открутить гайку ключом на 16 мм и выдавить шпильку;
• двумя ключами на 18 мм откручиваются крепёжные гайки, которыми кулак крепится к стойке. Теперь можно снять поворотный кулак, а также демонтировать шрус от коробки передач (при этом ролики наверняка выпадут).

Заменить сцепление на Ларгусе без слива масла нельзя, так как внутренние механизмы привода (шрус) нельзя открутить, если в КПП есть смазочный материал.

Работа в моторном отсеке

Сначала нужно отсоединить «минусовую» клемму аккумулятора и снять тросик. Для этого противовес вытягивается вперёд, снимается через прорезь, после чего через нее же выводят резиновую муфту. Держатель жгута двигателя крепится к корпусу КПП. Чтобы его снять, достаточно разжать крепление. Теперь нужно отсоединить все клеммы проводов:

• открутив два крепежных винта, снять клемму с датчика ВМТ;
• на КПП отключить датчик заднего хода;
• отсоединить клемму датчика скорости;
• датчик концентрации кислорода (лямбда-зонд) тоже отсоединяется.

Шланг сапуна нужно ослабить и отвести в сторону от коробки, открутить два провода на «массу». Далее найдите тягу ручки КПП, ослабьте крепление и вытащите стержень.

Снятие коробки передач

Без снятия КПП заменить сцепление на Ладе Ларгус невозможно. Сначала нужно снять подрамник, открутив три болта крепления к бамперу. Затем снимается кронштейн задней опоры, откручиваются болты крепления рулевого управления и крепёжный болт ГУРа слева на подрамнике. Выхлопная труба отсоединяется от выпускного коллектора и снимается с резиновых подвесов. Подрамник крепится к кузову на 4 болтах – их нужно открутить. Дополнительно придется снять стартер.

Остаётся убрать два винта сверху – они крепят КПП к двигателю – и четыре болта, с помощью которых картер сцепления прикрепляется к масляному картеру. Предварительно под мотор и КПП устанавливаются подходящие опоры. В самом конце демонтируется кронштейн левой опоры двигателя, после чего откручиваются гайки на нижних шпильках.

Замена механизма

Для снятия корзины выполняются следующие операции:

• ключом на 11 мм откручиваются 6 болтов, которые удерживают корзину, фиксируя ее на маховике – по одному витку, последовательно;
• придерживая фрикционный диск, снимают корзину.

После замены всех изношенных элементов узел собирается, при этом действия выполняются в обратном порядке. Для монтажа понадобится использовать термостойкую смазку и центровочную оправку.

Регулировка сцепления

Идеально отцентровать и отбалансировать фрикционную муфту, проводя сборку самостоятельно, будет проблематично, но возможно. Чтобы отрегулировать натяжение своими руками, нужно выполнить ряд действий:

• найти гайки для регулировки педали сцепления (расположены под бачком ГУРа);
• внешнюю гайку открутить до конца шпильки;
• с помощью второй гайки регулируется ход педали сцепления до нужного натяжения троса;
• после этого внешней гайкой фиксируется крепёж, чтобы в дальнейшем он не ослаблялся и трос не слетал.

Порядок снятия дроссельного узла и его чистка

На Логане добраться до дроссельной заслонки несложно. Первое, что нам понадобится это инструмент:

• Набор отверток.
• Рожковый ключ на 10″.

https://youtube.com/watch?v=ycWfsUoU4kc

Первым делом необходимо снять воздушный фильтр, открутив крышку и вынув его. Далее нам понадобится ключ, чтобы открутить крепежные гайки и снять корпус воздушного фильтра. Сняв его, мы увидим корпус дроссельной заслонки. Теперь отключаем привод заслонки и аккуратно, чтобы не повредить, снимаем датчик положения заслонки и датчик холостого хода. Потом нужно открутить крепление корпуса и все дроссельный узел у нас в руках.

Если время есть, и машина срочно не нужна, то лучше побрызгать “вэдэшкой” и оставить узел постоять. При промывке нужно тщательно просмотреть и прочистить все, залить промывочную жидкость во все возможные каналы и отверстия, привести в порядок все посадочные места датчиков. Промывку лучше провести дважды, чтобы довести узел до максимально чистого состояния это позволит еще долго не думать о его чистке

Это интересно: Как проверить масло в коробке рено логан

Рено Симбол. Снятие и установка коробки передач

В данном подразделе описано снятие коробки передач как отдельного агрегата с отделением его от двигателя, установленного на автомобиле.

Специальный инструментМоменты затяжки

Снятие:

– установите автомобиль на подъемник или эстакаду;

– снимите защитный кожух силового агрегата;

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– отсоедините контактные разъемы от ЭБУ и выключателя подачи топлива при ударе, отведите провода в сторону от зоны работы и закрепите их;

– снимите воздухозаборный патрубок воздушного фильтра;

– демонтируйте поддон аккумуляторной батареи;

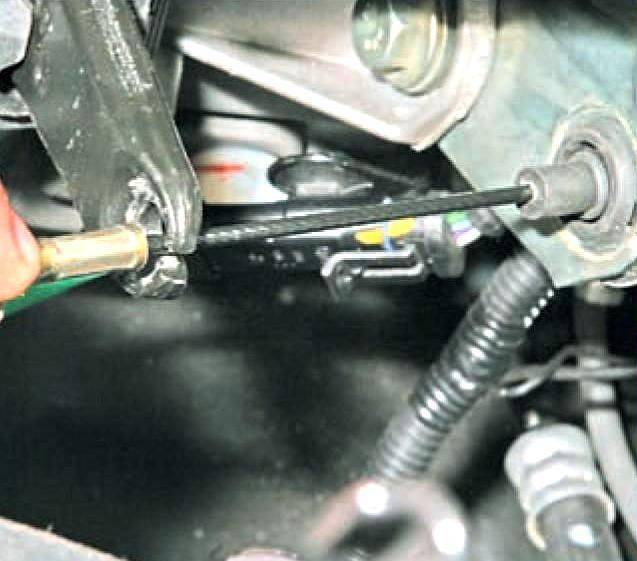

– отсоедините трос сцепления от коробки передач и отведите его в сторону;

– отверните два болта и снимите датчик положения коленчатого вала, расположенный вверху в зоне маховика;

– отсоедините «массовые» шины от картера коробки передач;

Не выворачивайте полностью верхний болт крепления коробки передач к двигателю

– выверните болты крепления коробки передач к блоку двигателя, но оставьте верхний болт завернутым от руки до момента снятия коробки передач (Рисунок 4.15);

Нижняя передняя гайка крепления коробки к двигателю

– отверните и снимите переднюю нижнюю гайку крепления коробки передач к двигателю, запомнив установку кронштейна крепления проводки (Рисунок 4.16);

Болты (В) крепления коробки передач

– выверните два болта поддеривающих кронштейнов В

– снимите передние колеса;

– снимите вал привода правого переднего колеса (см. подраздел «Привод передних колес»);

– снимите вал привода левого переднего колеса вместе со ступицей колеса (см. подраздел «Привод передних колес»);

– снимите стартер (см. раздел «Электрооборудование»);

– разъедините контактные разъемы выключателя света заднего хода и датчика спидометра, снимите датчик спидометра;

– снимите приемную трубу системы выпуска отработавших газов;

Рисунок 4.18. Болт (В) тяги привода переключения передач (под чехлом) и болт крепления задней опоры коробки передач (стрелка)

– снимите тягу привода переключения передач в сборе, вывернув болт В (Рисунок 4.18) и три болта крепления теплозащитного щитка, для получения доступа к опоре рычага переключения передач;

– снимите болт крепления реактивной тяги;

Рисунок 4.19. Крепление задней опоры коробки передач

– снимите заднюю опору коробки передач (Рисунок 4.19);

Рисунок 4.20. Соединительная тага (стрелка) между подрамником и кузовом

– снимите соединительную тягу подрамником и кузовом (Рисунок 4.20) с левой стороны;

– снимите стяжку между двигателем и коробкой передач;

– выверните болты крепления рулевого механизма к подрамнику, как описано в разделе «Рулевое управление»;

– для облегчения снятия рулевого механизма установите при необходимости подкладку между задней стенкой двигателя и моторным щитом, чтобы наклонить двигатель вперед;

– отсоедините рулевой механизм и снимите его, закрепите его в стороне ;

– с помощью подъемного устройства вывесите силовой агрегат;

Рисунок 4.21. Три болта (стрелки) крепления опоры на картере коробки передач

– выверните три болта крепления опоры на картере коробки передач (Рисунок 4.21);

– опустите силовой агрегат, насколько это возможно, не повредив при этом шланги системы охлаждения;

– подоприте подрамник подкатным домкратом, подложив обрезок доски на головку домкрата, отверните четыре болта крепления и опустите подрамник до пола;

Рисунок 4.22. Отверните оставшееся крепление коробки передач к двигателю

– подведите под коробку передач подкатной домкрат, отверните оставшееся неснятым верхнее крепление коробки к двигателю (Рисунок 4.22) и вдвоем с помощником выньте коробку передач из-под автомобиля.

УСТАНОВКА

Рисунок 4.23. Установка дополнительной шпильки (стрелка) при соединении коробки передач с двигателем

5. Для облегчения установки КПП применяйте направляющую шпильку (С).

6. Установите:

– подрамник:

– рулевой механизм;

– приемную трубу системы выпуска:

– соединительную тягу подрамника.

– присоединяя к коробке валы привода передних колес, установите новые пружинные штифты и уплотните их герметиком;

– проверьте уровень масла в коробке и совершите пробную поездку.

Как устранить скрип сцепления в Рено Логан/Сандеро?

Сцепление — высоконагруженный узел в автомобиле! В результате постоянной работы механизмы изнашиваются и могут издавать посторонние звуки. Если вы услышали скрипы или педаль стала туго выжиматься, то необходимо произвести ревизию механизма сцепления.

Какие могут быть причины скрипа сцепления?

Сцепление в автомобилях Рено Логан и Сандеро может издавать посторонние звуки по следующим причинам:

• изношен тросик сцепления
• загрязнен упор вилки сцепления
• изношен выжимной подшипник/диск сцепления/корзина сцепления

Первым делом определите на слух, откуда издается звук. Если звук исходит от педального узла проверьте тросик сцепления на предмет разрывов и износа. Износ тросика — это одна из самых популярных проблем, приводящих к тугому выжиму сцепления или скрипу в районе педалей. Бывает, что сам трос начинает ходить вместе с рубашкой оплетки и когда ее клинит, получается скрип. Рекомендую при первых признаках тугого выжима или скрипа сразу же заменить тросик сцепления.

Если скрипт раздается из моторного отсека и после замены тросика все равно сцепление туго выжимается со скрипом, то вероятно попала грязь на упор вилки сцепления. Если это так, то вам удастся отделаться простой очисткой и смазкой:

1. Снимите тросик сцепления с вилки
2. Снимите резиновый пыльник с основания вилки сцепления
3. Отведите вилку сцепления влево, чтобы появилось место между ней и упором
4. Очистите упор отверткой и смажьте густой смазкой Литол или ШРУС-24.

Будьте осторожны: ни в коем случае не смазывайте вал, по которому ходит выжимной подшипник. Он обязательно должен быть сухим. В противном случае к смазке будут прилипать продукты выработки сцепления (феродо) и действовать как абразив, изнашивая сцепление.

Для устранения скрипа вилки сцепления снимите защитных пыльник и произведите очистку и смазку упора.

Если после замены тросика сцепления и очистке упора вилки звук продолжает вас досаждать, то вероятно это подклинивает выжимной подшипник или же изношены выжимной диск и корзина сцепления. В этом случае поможет только замена или ремонт механизма сцепления.

Ремонт Renault

Ремонт Рено редко требуется по причине заводского дефекта или неудачной конструкции узла. Чаще всего к поломкам приводит несвоевременное техническое обслуживание, использование некачественных запчастей, нарушение правил эксплуатации и ошибки, возникающие при выполнении ремонтных работ.

ООО «Техцентр Сервис-Авто» в Москве более 25 лет успешно выполняет ремонт автомобилей. Многолетний опыт наших сотрудников, дилерское оборудование для диагностики и наличие оригинальных запчастей на складе позволяют быстро и качественно устранять неполадки Рено. Сервис предоставляет гарантию на ремонт.

Меняем тросик газа на Рено Логан своими руками (фото и видео-контент)

Снимаем воздушный фильтр

Чтобы добраться до дроссельной заслонки, надо избавиться от корпуса воздушного фильтра. Подробнее о замене воздушного фильтра на Рено Логан здесь.

Поэтому можно сразу отсоединить воздушный патрубок (см. рис.), а затем выкрутить четыре винта крепления. Шляпка рассчитана под ключ E-12.

Все крепёжные элементы фильтра

Теперь корпус ничем не удерживается. Наклоните его влево, чтобы вывести трубку адсорбера из пластикового держателя.

Число разных шлангов – два

Дальше от фильтра отключают шланг, идущий к системе вентиляции картера. Он сделан из резины и одет на пластик.

Как менять трос

В замене любого тягового троса главное – это снятие, то есть отключение троса от «исполнительного устройства». Тросик газа в Рено Логан соединён с дроссельной заслонкой, и с ней мы будем работать на первом шаге. Ещё наконечник троса надо снять с педали «газ». И только затем оболочку вытягивают в подкапотное пространство.

Узел заслонки

Петля троса будет одета на рычаг заслонки. Снимите петлю.

Вытягиваем трос из фиксатора

Затем, не снимая скобу, просто сдвигайте резиновую втулку «на себя». В этом поможет шлицевая отвёртка (см. фото). В завершение трос вытягивают из отверстия фиксатора.

Узел «педаль газа»

Если с фонариком подлезть к правой педали, можно будет увидеть прорезь (см. фото).

Снимаем трос с педали

Наконечник троса легко выводится из ушка, но надо втянуть трос в салон.

Под капотом

На перегородке можно найти втулку, в которую упирается оболочка троса. Но так как сам трос ничем не удерживается, оболочку вытягивают вперёд (см. фото).

Вытягиваем оболочку с тросом

Если последовательность шагов поменять, то ничего, конечно, не получится.

Монтаж

Все шаги, рассмотренные выше, надо повторить в обратной последовательности. Заводим трос внутрь салона, подключаем его к педали и так далее. А когда петля троса будет одета на рычаг, может потребоваться регулировка (см. ниже).

Отличия для двигателя K4M

Рычаг заслонки на моторе K4M закрыт не фильтром, а глушителем шума впуска. Снять этот «глушитель» можно в два счёта.

Резиновый хомут легко снимается

Сначала удаляют хомут, отсоединив его от «язычка». Затем сразу снимают патрубок и удаляют «глушитель» полностью.

Сам рычаг дроссельной заслонки состоит из двух «щёчек». На одной из них сделана прорезь (см. фото).

Потяните рычаг «на себя»

Как надо выполнять демонтаж:

1. Наклоняем рычаг;
2. Подтягиваем трос;
3. Выводим трос из прорези.

Остальные детали, которые соединяются с оболочкой троса – это две муфты. Их конструкция рассмотрена выше.

Артикулы

Заменители и аналоги

8 клапанов:

• Asam-Sa 30371
• Automotor France ATC 6868
• FRANCECAR FCR210151
• A.B.S. K37240
• LECOY 4768
• SEIM 122185
• KAGER 19-3928
• REMKAFLEX 47.3010
• SPIDAN 440742
• TRISCAN 8140 25329
• SPJ 911111

16 клапанов:

• Asam-Sa 32067
• Automotor France ASC 8721
• BRECKNER BK19017

В чём отличия

Ремонт троса

Иногда узел под названием «трос газа» можно отремонтировать. Сначала требуется его снять. Смысл в том, чтобы самим изготовить новый трос, «пересадив» на него оба наконечника. Длину нового троса тоже надо подобрать правильно.

Трансплантация

Петля троса, подходящего для моторов «K7», содержит несколько деталей. Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают.

Не бойтесь распилить наконечник

Центр бобышки можно рассверлить, хотя отверстие присутствует с завода. Главное – провести зенковку, иначе припаять трос будет сложно.

Припой должен быть утоплен внутрь выемки.

Теперь изучим, как поступить с Т-образным наконечником. В принципе, технология используется одна:

1. Рассверливаем крепление троса;
2. Проводим зенковку;
3. Закрепляем и припаиваем новый трос.

Все действия поясняет фото.

Подготовка Т-образных наконечников

Сталь неплохо паяется. Только надо использовать активный флюс. Мощность паяльника – 100-120 Ватт.

Регулировка тросика газа

Регулируется трос так: вынимаем скобу, сдвигаем гофру внутрь втулки, снова одеваем скобу.

Здесь используют плоскогубцы

Стальную скобу надо снимать с гофры полностью. Для этого используются плоскогубцы. Гофру сдвигают вперёд или назад – других вариантов нет.

Надо добиться следующего:

• При отпущенной педали газа натяжение отсутствует. Заслонка закрыта полностью;
• Трос не должен провисать. Надо, чтобы при малейшем нажатии заслонка начинала открываться.

Правильная настройка будет соответствовать минимальному провисанию троса. А добиться этого результата можно всегда.

Как устранить скрип педали сцепления на автомобиле Рено Логан без заезда на сервис?

Опытные автомобилисты не только могут самостоятельно заменить подшипник передней ступицы Logan, но и на слух определяют локацию посторонних звуков от механизма муфты. Это позволяет им оперативно его устранить источник акустического дискомфорта. Но бывает, что шум появляется в ходе движения, когда точно установить причину не удается. В этом случае приходится переходить по пунктам:

• Смазать тросик.
• Смазать зубчатый сегмент педального узла.
• Очистить и нанести новую смазку на опорный узел вилки.
• Заменить втулки педального кронштейна.
• Заменить тросик.
• Заменить выжимной подшипник.

Поскольку износ тросика – это одна из самых актуальных проблем, то есть смысл начинать борьбу с посторонним шумом именно с него. Бывали случаи, когда трос начинал двигаться вместе с оплеткой, а при ее заклинивании получался треск.

Смазываем тросик

Есть определенный тип водителей, которые считают, зачем лишний раз «париться» – проще поставить новый, и избавиться таким образом от скрипа педали сцепления на авто Рено Логан навсегда. Возможно, с этим мнением можно и согласиться, но только новый трос все же следует промазать – так он будет работать долго и надежно.

Другой тип автовладельцев утверждает, что смазывать любые тросики категорически нельзя, мол, так он обрекается на медленную смерть от абразива, который образовывается от грязи и песка. С этим позвольте не согласиться, потому что практика показывает, что смазанный трос безотказно работает в любых условиях.

Чем смазывать? Одни используют графитовую смазку или Литол, другие – WD-40. Аэрозоль в последнее время стал чуть ли не панацеей от всех неполадок, связанных с трением, коррозией и еще целым рядом явлений. Однако если прислушаться к специалистам, все перечисленные варианты неприемлемы. Литол, к примеру, начинает застывать уже при -15°C, что недопустимо.

Оптимальным вариантом принято считать смазку ЦИАТИМ 221, которая отлично справляется в малонагруженных узлах трения при температуре от -60 до +120°C. Смазка наносится на открытые участки троса, при этом делаются возвратно-поступательные движения.

Смазка паза зубчатого сегмента педали

Шум со стороны педального узла внутри салона бывает связан с зубчатым кулачком педали муфты, который расположен под приборной панелью. В зубчатом сегменте расположен паз, по которому проходит трос управления.

Для устранения проблемы постороннего шума достаточно смазать Литолом внутреннюю плоскость паза. Перед началом операции тросик нужно потянуть на себя и извлечь его из специального держателя педали.

Смазываем опору вилки

В случае, когда педаль сцепления на Рено Логан продолжает скрипеть, нужно осмотреть еще один узел – опору вилки. При необходимости ее нужно очистить и положить новую смазку. Простая на первый взгляд операция требует наличия довольно внушительного набора:

• Силиконовая смазка в аэрозольной упаковке.
• Очиститель для тормозных дисков и сцепления в аэрозольном баллончике.
• Круглая кисточка с длинной ручкой для удаления сильного загрязнения.
• Пластичная смазка класса NGLI, например, Mobilgrease XHP 222, Chevron NLGI 2. Смазки отличаются темно-синим цветом.
• Одноразовый пластиковый шприц на 10 мл. Колпачок нужно обрезать под углом, именно с его помощью выполняется смазывание.

Довольно часто причиной скрипа из муфты является опора вилки, причина – грязь и все ее разновидности. Многим процедура помогает, поэтому не стоит пренебрегать. Особых трудностей с реализацией нет – это не замена шаровой опоры Renault передней подвески. Технология заключается в следующем:

• Открыть капот моторного отсека.
• Потянув трос на себя, вывести наконечник из прорези вилки выключения.
• Снять резиновый пыльник с основания вилки.
• Пыльник очистить и обработать силиконовой смазкой, после вытереть его насухо.
• Отвести вилку до упора влево и обработать упор очистителем, сильные загрязнения убирать при помощи кисточки.
• Смазать упор пластичной смазкой при помощи шприца.
• Установить пыльник и трос на штатное место.

Перед проведением работ, чтобы обеспечить комфортный доступ, нужно снять бачок с жидкостью ГУР и шланг воздушного фильтра. Бачок полностью снимать не следует – достаточно подвесить на проволоке.

Если скрип педали сцепления на автомобиле Рено Логан остался после проведения перечисленных операций, то можно попытаться смазать в салоне втулки на педальном узле. Нужно признать, такая мера вряд ли будет эффективной, по рекомендации производителя изношенные втулки подлежат замене.

Смазать опору вилки

При необходимости на элементе обновить жировую плёнку. Для этого потребуется наличие:

Источником скрипа служит как раз опора вилки, а причиной – засорение грязью. Зачастую профилактические процедуры в этом отношении бывают полезными, тем более что особенной сложностью и трудоёмкостью они не отличаются:

Перед тем как приступить к выполнению работ, обеспечивается беспрепятственный доступ к рабочему органу. Для этого шланг воздушного фильтра и бачок гидроусилителя снимаются. Бачок снимается частично – достаточно подвесить его на проволоке…

Наконец, можно попробовать смазать втулки на педальном узле (хотя изношенные втулки подлежат замене, а не смазке). В случае если и после этого звуки не исчезли, проблема кроется в выжимном диске с корзиной, и здесь лучше посетить СТОА.
