Инструкция по чистке дроссельного узла на автомобилях lada

Причины чистки дроссельного узла автомобиля

Никакой регулярности у этой процедуры нет. Практика показывает, что сервисное обслуживание на станции в гарантийный период чаще всего не затрагивает работу данного узла. Если водитель соблюдает простые правила эксплуатации транспортного средства, у него не будет никаких проблем с работой основных систем двигателя и топливной аппаратуры. Поэтому нет периодичности чистки дроссельного узла, как, скажем, у замены масла или фильтров. Тем не менее, есть ряд признаков, которые могут говорить о необходимости выполнения этой задачи.

Основные поводы заняться чисткой следующие:

• на малых оборотах двигатель начинает дергаться, это сказывается нехватка воздуха, которая возникает из-за засоренности дроссельного узла и уменьшенном пропуске воздушной смеси;
• тяга снижается — в целом автомобиль может начать плохо тянуть на оборотах до 2000-2500 об/мин, это связано с тем, что дроссель нарушил соотношение компонентов при подготовке смеси;
• вырос расход бензина на 5-15% без других причин, это также может быть вызвано чрезмерны обеднением смеси, которое компьютер компенсирует более активной подачей топлива в систему сжигания;
• запуск мотора стал затрудненным, но на это нет других причин, дроссель не так часто влияет на пуск двигателя, но при серьезных загрязнениях запуск возможен только при нажатии педали газа;
• обороты не устанавливаются в одном положении, на холостом ходу видны колебания стрелки тахометра, есть эффект приторможенного старта с первой передачи на низких оборотах, дергания в начале движения.

Конечно, все эти симптомы имеют и другие объяснения. В частности, можно считать, что дергание автомобиля на разгоне связано с системой датчиков, а не с дросселем. Но нужно постепенно исключить все варианты, чтобы убрать этот неприятный эффект. Не стоит сбрасывать со счетов и изношенность сцепления. Если этот узел неисправен, машина будет дергаться на ходу, потеряет мощность, снизит комфорт на низких оборотах и при трогании

Поэтому важно для начала провести комплексную диагностику и понять, что именно требует ремонта в вашем авто

Оседание пыли

Там то и происходит смешивание масляной пыли с пылью обычной. Эта чёрная, липкая масса и оседает в рабочем пространстве дросселя, через которое воздух идёт в двигатель. Образовавшийся слой влияет на диаметр, а следовательно, и на пропускную способность дросселя.

Это влияет на работу двигателя, его реакцию на резкое нажатие педали газа. Кроме того, маслянистая смесь может попасть на КХХ, что неблаготворно влияет на ход холостых оборотов. Поэтому и нужно чистить дроссель от нежелательных образований внутри её.

avtoexperts.ru

Дроссельная заслонка (далее ДЗ) на автомобиле служит для точного дозирования количества воздуха при приготовлении топливовоздушной смеси и от ее исправного состояния зависит работа двигателя на всех режимах.

Причины загрязнения ДЗ:

• Выработавшие свой ресурс топливный и воздушный фильтра;

• Износ цилиндропоршневой группы;

Так при износе цилиндропоршневой группы увеличивается прорыв газов в картер двигателя, куда попутно попадают и частицы нагара. Это в свою очередь помимо окисления моторного масла, вызывает его загрязнение различным отложениями.

После запуска двигателя от работы коленчатого вала и шатунов в поддоне образуется масляный туман, состоящий из газов и различных примесей, которые по системе вентиляции картера поступают в узел ДЗ, вызывая появление масляных и смолистых отложений и слоя прочного нагара.

Все это в свою очередь ведет к закусыванию оси заслонки, ее неплотному прилеганию к стенкам корпуса или ее подклиниванию при работе. Соответственно это отражается на работе силовой установке, выраженной в:

• увеличении расхода топлива.

Перед тем, как приступить к прочистке ДЗ, при обнаружении выше перечисленных признаков, рекомендуется произвести ее визуальный осмотр. Если на оси заслонки, стенках диффузора нет каких-либо сильных отложений и нагара, то вероятнее всего, проблема вызвана другими причинами и сама чистка ничего не изменит.

Средства для снятия загрязнений узла

Чистку ДЗ можно выполнять различными подручными средствами, такими как растворитель, WD40 и ему подобными препаратами. Однако при их использовании всегда остается доля риска их действия на внутренности мотора. Сегодня же есть специальные разработки именно для выполнения подобных операций по чистке сильных загрязнений, безвредные для двигателя, это такие наиболее распространенные препараты, как:

• LIQUI MOLY DrosselKlappen-Reiniger (LM-5111) – 520 руб;

• Mannol Carburetor Cleanor – 115 руб;

• ABRO Carb&Choke Cleaner (CC-220) – 200 руб.

Все эти составы отлично справляются с чисткой любых загрязнений дроссельного узла, и каждый автовладелец может сделать выбор по своему предпочтению.

Способы чистки заслонки

Очистку дроссельного узла можно выполнить как на месте, не снимая с двигателя, так и с ее демонтажем. Более качественная промывка и прочистка возможна только со снятие ДЗ, когда появляется возможность очистить все ее самые уязвимые места.

Это объясняется тем, что без снятия узла невозможно добраться до внутренних стенок и проходу воздушных каналов, что будет являться существенным минусом при работе и может не дать желаемого эффекта.

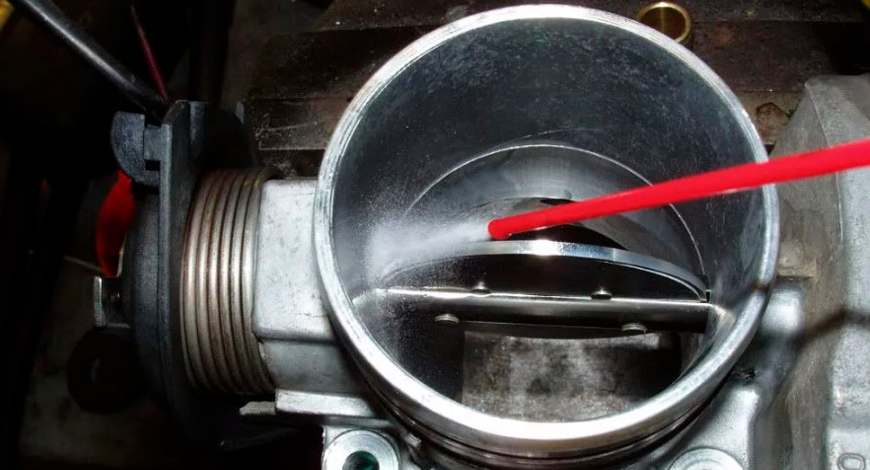

Чистка без снятия

В этом случае необходимо снять воздуховод, чтобы добраться до заслонки. Далее, используя одно из средств для очисти нанести его на стенки диффузора и саму заслонку (заслонка закрыта), затем все тщательно вытереть чистой ветошью (не оставляющей волокон).

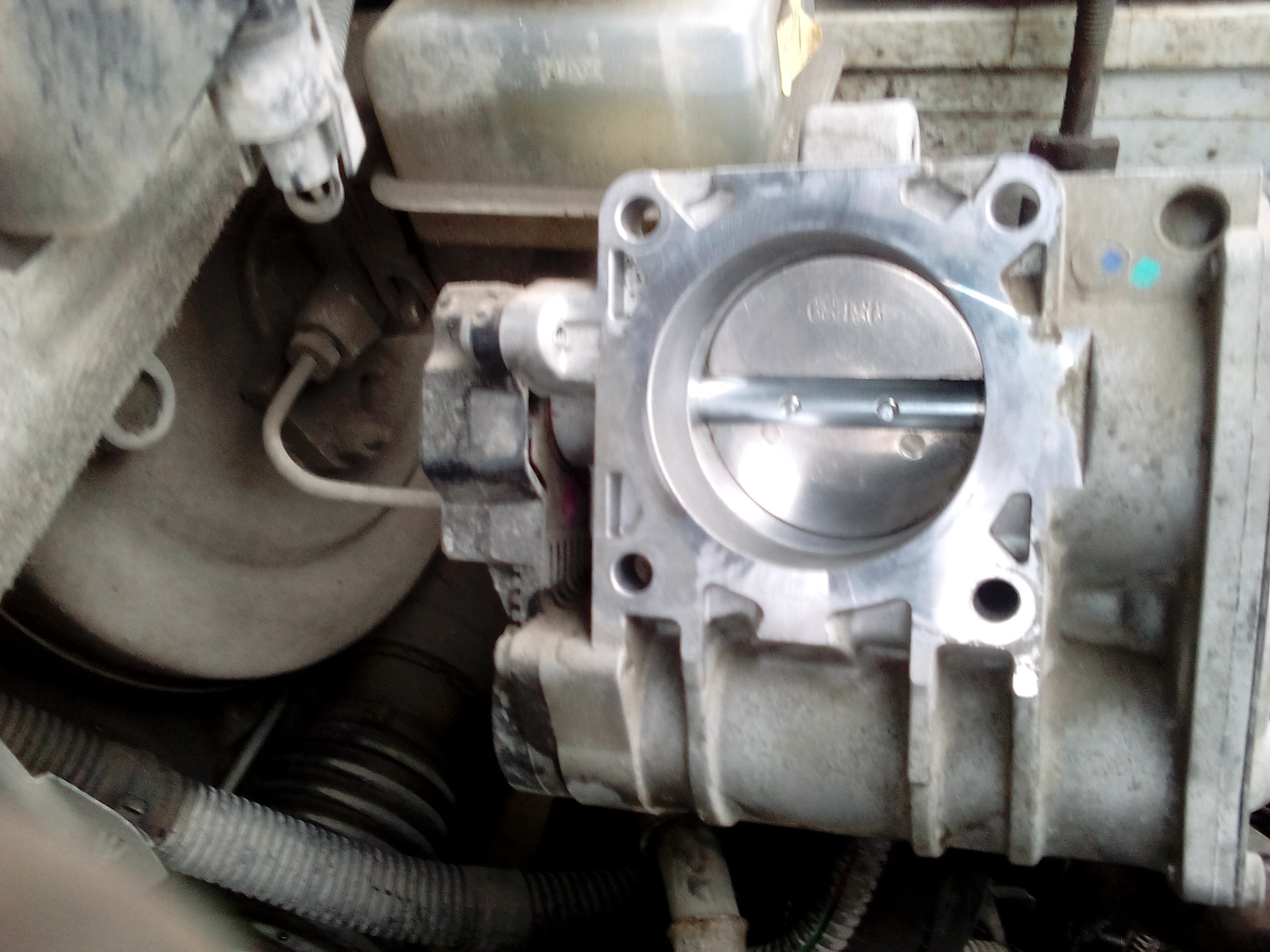

Затем нужно поставить заслонку в открытое положение и снять загрязнения с ее боков. Сделать все возможное для попадания очистителя во все каналы узла.

Чистку нужно производить аккуратно до появления чистого металла, стараясь не прилагать значительных усилий.

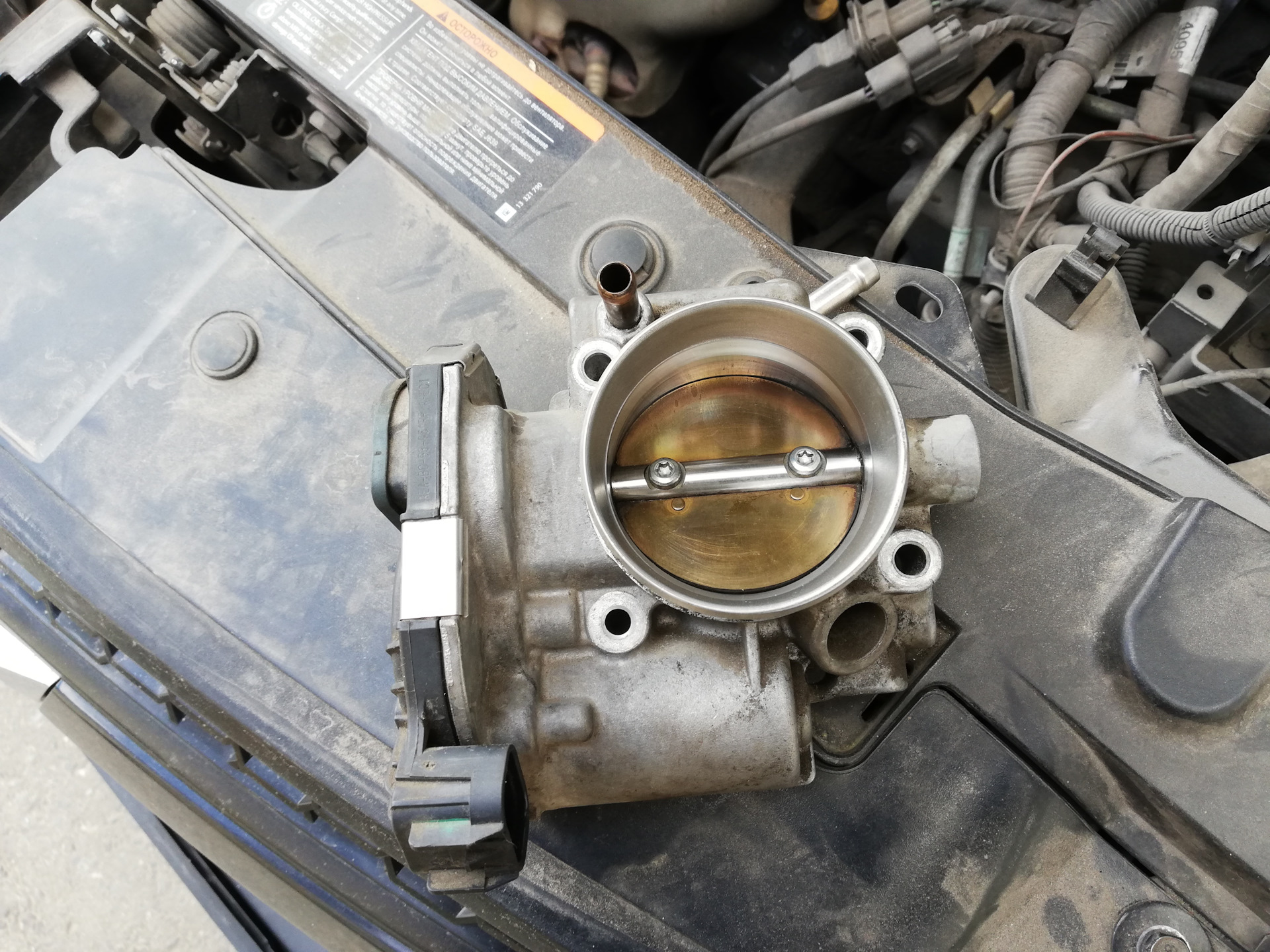

Прочистка с демонтажем ДЗ

• Снимается воздуховод между заслонкой и корпусом воздушного фильтра;

• Открутить крепеж узла и снять все имеющиеся разъемы;

• Нанести на все элементы узла и видимые каналы моющее средство;

• Тщательно вытереть чистой ветошью обработанные поверхности;

• Выполнить сборку в порядке, обратном снятию, поставив новую уплотнительную прокладку;

• Подключиться к ЭБУ автомобиля и произвести «обучение» заслонки с новыми параметрами.

Что такое дроссельная заслонка, назначение, виды

Дроссельная заслонка – это механический клапан, который регулирует объем воздуха, поступающего в камеру сгорания. Угол открытия определяет, сколько воздуха проходит через нее за единицу времени и попадает в цилиндры. В зависимости от угла открытия, воздух может проходить беспрепятственно, частично, либо не проходить вообще.

Типовая схема дроссельной заслонки

Когда водитель нажимает педаль газа, это и есть управление углом открытия заслонки. «Педаль в пол» – она максимально раскрывается и двигатель выдает полную мощность. На холостых оборотах, наоборот, пропускает минимум воздуха, чтобы смесь была богаче. Другими словами, она реагирует на действия водителя, а электронный блок управления (ЭБУ), в свою очередь, реагирует на положение заслонки, подавая соответствующее количество топлива.

Где находиться дроссельная заслонка в автомобиле

Как уже было сказано, схема оказалась настолько удачной, что не претерпела изменений в своем базовом принципе до сегодняшних дней. Но, конечно, дроссельная заслонка тоже совершенствовалась, как и остальные элементы автомобиля. Так что в настоящее время на автомобилях используются три типа:

1. Механические;
2. Электромеханические;
3. Электронные.

Механическая заслонка, принцип работы

Это самый простой и примитивный вид, который до сих пор используется в некоторых автомобилях.

Устройство механической дроссельной заслонки

Принцип работы заключается в следующем:

1. Педаль газа соединяется с дроссельной заслонкой тросом и поворотными рычагами. Нажимая на педаль, водитель напрямую воздействует на поворотный диск заслонки и он открывается на нужный угол;
2. Угол раскрытия фиксирует датчик положения, который передает информацию на блок управления двигателем. Соответственно, он косвенно отвечает за объем подачи топлива на форсунки.

Датчики положения на дроссельной заслонке могут быть двух типов:

1. Потенциометрический (датчик угловых перемещений). Его конструктивные особенности – реостат со спиралью и скользящим контактом, который соединен с осью поворота дроссельной заслонки;

2. Магниторезистивный. Он состоит из ползунка, соединенного с осью заслонки, и резистивных дорожек, над которыми ползунок перемещается. За счет отсутствия прямого контакта между элементами этот датчик более долговечный, чем потенциометрический.

Схема магниторезистивного датчика угловых перемещений на дроссельной заслонке

На холостом ходу заслонка полностью закрыта, так что для работы двигателя воздух идет в обход через регулятор холостого хода – отдельный байпасный канал, где находится электроклапан. И для дополнительной подачи воздуха (например, если на холостом ходу водитель включает кондиционер или другое электрооборудование) предусмотрен еще один канал, также идущий в обход впускного коллектора.

В современных механических датчиках предусмотрена система подогрева каналов холостого хода, чтобы в холодный сезон предотвратить обледенение. К специальным патрубкам подведена охлаждающая жидкость от двигателя, которая выполняет функцию подогрева.

Электромеханическая дроссельная заслонка

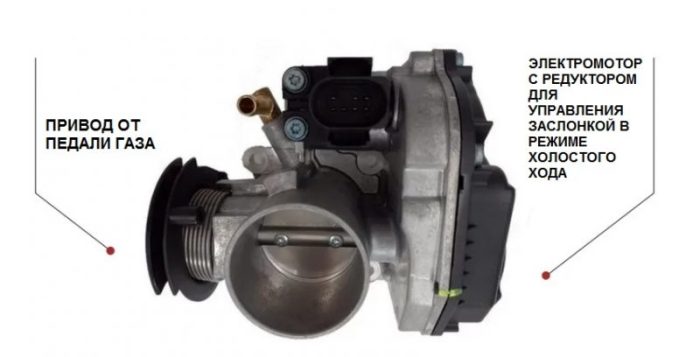

Устройство электромеханической дроссельной заслонки

Ее устройство почти такое же, как у механической, но с небольшим дополнением: на ней установлен электропривод для работы на холостом ходу, который управляется ЭБУ. По сути, этот привод выполняет работу регулятора холостого хода: дает воздуху поступать в двигатель, даже если водитель не «газует».
Остальные элементы остались те же: тросовая система соединений, датчик положения заслонки.

Электрическая (электронная) заслонка, принцип работы

Электронная дроссельная заслонка

Тут всё «по-взрослому»: никаких тросов и рычагов, только умная и быстрая электроника. Такая система ставится на современные автомобили, в которых есть возможность выбирать режим движения.

К электронной системе управления дросселем относятся:

1. Датчики положения педали газа. В зависимости от того, как сильно водитель «газует», меняются показания датчика, передаваемые на ЭБУ;
2. Датчик положения дроссельной заслонки;
3. Электропривод заслонки с редуктором и возвратным механизмом.

Типовая схема работы электронной дроссельной заслонки

Электронная заслонка управляется ЭБУ на всех режимах. Кроме того, она дает возможность переключать режимы: в спокойной городской езде не позволит слишком резко рвануть с места, а в режиме «драйв», наоборот, подстегнет двигатель на старте.

Инструменты

Для каждой модели автомобиля может потребоваться совой набор инструментов, но как правило, он мало чем отличается от перечисленного ниже.

Для чистки дросселя в домашних условиях потребуется:

• Отвертка крестовая (плоска);
• Пассатижи;
• Набор головок с воротком или торцевых ключей (обычно необходим ключ на 13, но может потребоваться и другой);
• Чистая безворсовая ветошь;
• Средство для очистки (о них чуть ниже).

Этого комплекта инструментов будет вполне достаточно, чтобы выполнить работы. Также обязательно понадобиться новая прокладка, размещаемая между узлом и впускным коллектором.

Алгоритм чистки дроссельной заслонки

Теперь приведем пошаговый алгоритм правильной чистки дроссельной заслонки.

1. В первую очередь необходимо добраться до самой заслонки. В разных двигателях конструкция разнообразна. Но как правило, для этого нужно снять воздуховод, который идет от заслонки до воздушного фильтра.
2. Выполнить демонтаж заслонки. Для этого открутить несколько крепежных болтов (2-4 штуки), а также отсоединить необходимые разъемы (например, разъем с клапана продувки абсорбера).
3. Для очищения необходимо пользоваться средством для чистки карбюратора. Их существует большое разнообразие, и в автомагазинах вы без труда найдете средство в соответствии с вашими предпочтениями и возможностями (о них мы поговорим далее).
4. С помощью ветоши и упомянутого средства необходимо тщательно вытереть заслонку снаружи и внутри.
5. Также нужно очистить защитную решетку (при ее наличии в вашем автомобиле).
6. Сборка узла производится в обратном порядке.

Легкий способ очистки дроссельной заслонки

Правильный способ очистки дроссельной заслонки

Также многих автовладельцев интересует вопрос о том, как почистить дроссельную заслонку без снятия. Такие методы действительно существуют, однако сразу же нужно понимать, что качественная очистка возможна лишь при демонтаже заслонки.

Для этого вам понадобится специальное средство — очиститель впускного тракта. Можно пользоваться разными марками. Также для чистки можно использовать жидкость для чистки клапана EGR, WD-40, растворители.

Порядок действий без снятия узла:

1. Как и в предыдущем алгоритме нужно снять воздуховод, чтобы добраться до заслонки.

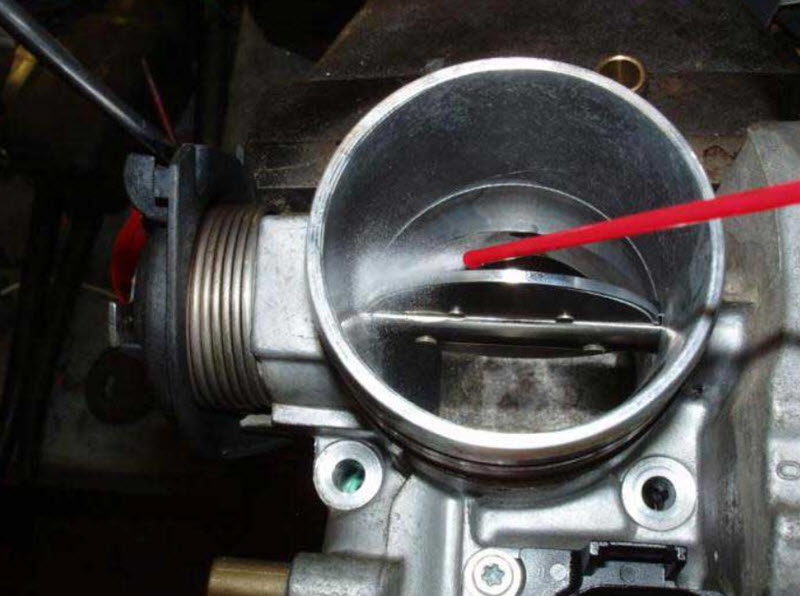

2. С закрытой заслонкой нужно побрызгать на поверхность очищающей жидкостью, и удалить очищенную грязь с помощью ветоши.
3. Открыть заслонку и убрать грязь с боковой поверхности.
4. Постараться, чтобы чистящее средство попало во все каналы. Процедура чистки аналогична с помощью ветоши.

Повторимся еще раз, что для качественной очистки дроссельную заслонку нужно снять с автомобиля. А при установке ее обратно желательно поменять прокладку заслонки на новую. Благо, ее цена невелика.

Как заявляют производители подобных средств, пользоваться ими нужно через каждые 7…10 тысяч километров пробега. Чистить же заслонку с демонтажом нужно через каждые 30…50 тысяч километров пробега.

Также следует помнить, что в большинстве случаев после чистки дроссельной заслонки необходимо выполнять действия по ее «обучению». Эта процедура проводится либо с помощью компьютера (с подключением его к ЭБУ автомобиля), либо с помощью манипуляций с зажиганием и педалью газа. В данном случае универсальных рекомендаций дать невозможно, поскольку у каждого производителя и даже модели они могут значительно отличаться. Помните об этом!

Восстановление герметичности дроссельной заслонки

Имеется дроссельная заслонка с двигателя Тойота третьего поколения(принципиально нет разницы в поколениях и производителях, смысл ремонта актуален для всех механических дз) серии 3S-GE.

Видны остатки заводского антифрикционного и одновременно уплотнительного состава.

Предварительно она была снята и промыта карбоклинером в качестве профилактики.Для работы понадобятся ключ на 8 мм и шестигранный ключ на 2.5 мм.

Обезжириватель, ватные тампоны и ватные палочки, ну и конечно сам антифрикционный состав.А так же мультиметр или прозвонка и крестовая отвёртка.Я применил самый дешевый антифрикционный состав МС2000,думаю расписывать его свойства нет смысла.Есть конечно и зарубежные аналоги, но в нашей деревне их нет.Заказывать ради интереса я не вижу смысла.

Откручиваем упорный винт оси заслонки на 2-3 оборота:

Выглядит это так:

Теперь дроссельная заслонка максимально прижата к корпусу дроссельного узла возвратной пружиной.Давайте заглянем ей в «душу» на просвет:

Сложно вычислить какую площадь поперечного сечения составляет это зазор и сколько проходит воздуха в режиме работы двигателя на холостом ходу с отпущенной педалью акселератора в обход канала холостого хода.Конечно весь(в теории)этот входящий в двигатель воздух будет в итоге учтён расходомером и внесены блоком управления соответствующие коррективы для положения регулятора холостого хода, дабы поддержать требуемые обороты в зависимости от температуры охлаждающей жидкости и других факторов.Считается что при этом остальная часть вакуумной системы герметична и не пропускает неучтённый воздух в двигатель.

Задача сего ремонта была заставить поступать воздух в двигатель только через канал холостого хода, как предусмотрено заводом изготовителем.Нового я тут ничего не открываю.Возможно это благоприятно скажется на режиме ХХ и стабильности оборотов двигателя.Ну и на душе будет спокойно)

Продолжим.Тщательно перемешиваем состав в баночке и обезжириваем поверхности заслонки и корпуса дроссельного узла:

Устанавливаем дроссель горизонтально и кистью с жесткими щетинками наносим состав по окружности прилегания заслонки к корпусу:

Можно не стесняться наносить, лишнее легко удаляется ватной палочкой, пока состав жидкий.Задача заполнить пустоты в месте прилегания.Плюс ко всему после сушки смазка довольно ощутимо даёт усадку.Так что страшного ничего нет.

Затем ставим сушить.В инструкции всё написано, но я конечно её принебрёг и не стал сушить 24 часа, а просто на 2 часа поставил дроссель на батарею, благо ещё не отключили) В итоге имеем следующее:

Далее нужно выставить зазор заслонки, рекомендуемый в мануале.Он гласит:»Довернуть регулировочный винт до касания упора оси дросселя»Доворачиваем:

Это будет наша точка отсчёта:

Согласно рекомендациям доворачиваем регулировочный винт на 1\4 оборота или 90 градусов:

И фиксируем контрогайкой при помощи ключа на 8 мм, удерживая регулировочный винт шестигранным ключом на 2.5 мм

Смотрим на итог проделанной операции:

Крайне удивляемся отсутствию просвета и радуемся проделанной работе!

Так как положение заслонки изменялось, следующим этапом следует провести настройку датчика положения дроссельной заслонки.Это делается для того, чтобы блок управления двигателем «видел» в каком положении находится заслонка и корректировал подачу топлива.От этого зависит работа двигателя на холостом ходу и переходных режимах.

Для этого можно использовать мультиметр в режиме проверки сопротивлений со шкалой 200 Ом или в режиме прозвонки цепи.Задача сводится к тому, чтобы выставить положение датчика согласно рекомендациям в мануале.Для этой операции на двигателях 3S-GE третьего поколения требуются два щупа, толщиной 0.54 мм и 0.7 мм.У меня дома к сожалению нет щупов, поэтому я использовал лезвия от канцелярских ножей.Подбирал требуемую толщину микрометром.

Ослабляем датчик, Подключаем мультиметр к крайним нижним выводам на датчике:

Вставляем щуп 0.54 мм между регулировочным винтом и упором оси дроссельной заслонки.Поворачиваем датчик положения до показаний проводимости или звукового сигнала на приборе:

Предварительно фиксируем положение датчика и вставляем щуп толщиной 0.70 мм, проводимость по прибору отсутствует:

Фиксируем окончательно в данном положении датчик положения дроссельной заслонки.И проверяем ещё несколько раз с щупами 0.54 мм и 0.7 мм. Собираем дроссель и бежим проверять на авто)))

Теперь мне осталось правильно выставить зажигание по стробоскопу, которого тоже нет)))

Проблемы при работе дроссельной заслонки и пути их решения

Дроссельная заслонка в процессе работы загрязняется продуктами сгорания топлива – как со стороны впускного коллектора, так и со стороны воздуховода (в случае наличия системы рециркуляции отработавших газов).

Кроме того, большинство дроссельных заслонок имеют осевой люфт, который со временем приводит к возникновению выработки – канавки глубиной до 1 мм в корпусе дросселя. В результате топливная смесь обедняется, обороты двигателя на холостом ходу теряют стабильность и плохо поддаются регулированию. В итоге нарушается плавность движения автомобиля, ухудшается динамика его разгона.

Использование АТСП позволяет:

• Обеспечить плавное движение дроссельной заслонки
• Повысить чувствительность устройства
• Предотвратить заедание механизма
• Минимизировать износ трущихся поверхностей

АТСП, нанесенные на заслонку, по внешнему виду напоминают лакокрасочные покрытия. При неквалифицированном техническом обслуживании их могут повредить случайно или намеренно, при этом четкость работы всего механизма и его ресурс значительно снижаются.

Признаки указывающие на загрязнение

По мере накапливания отложений работа узла искажается, что проявляется в виде изменения привычных режимов двигателя:

• Более узкие каналы регулировки холостого хода страдают в первую очередь, что выражается в нестабильной работе при отпущенной педали;
• Нормальная работа РХХ подразумевает полностью закрытый дроссель, но если загрязнения этому помешают, то система будет разбалансирована, что тоже скажется на стабильности;
• Система управления двигателем рассчитана на определённые параметры дроссельного узла, где за положением заслонки следит отдельный датчик (ДПДЗ), а количество воздуха измеряется датчиком массового расхода или абсолютного давления, несоответствие показаний вызовет перебои и включение лампочки ошибки в системе регулирования;
• В любом случае, отдача двигателя уменьшится, а расход возрастёт;
• Особенно чувствительна система в пусковом режиме, поэтому старт двигателя станет неуверенным, вплоть до полного отказа при низких температурах.

Очистку дроссельного узла стоит проводить регулярно, чтобы не расходовать лишний бензин, даже если признаки загрязнения пока не сильно выражены. Запасы мощности и пусковых качеств будут скрывать начальные проявления симптомов.

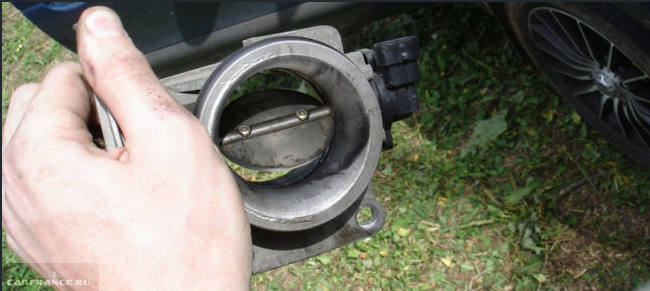

Чистка дроссельной заслонки

Дроссельная заслонка не подвержена быстрому износу – это очень надежная деталь автомобиля, ведь ресурс ее службы рассчитан на пробег автомобиля в 300 тыс. км, как минимум. Сама заслонка не ломается, но она периодически загрязняется.

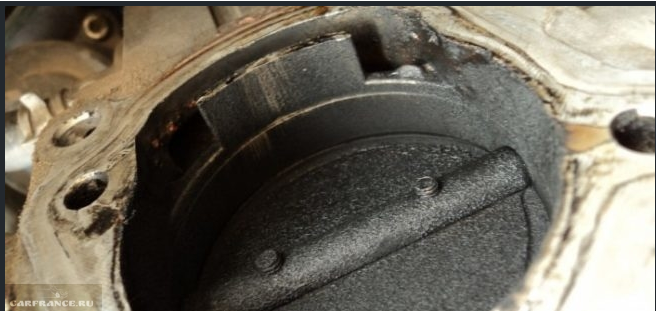

Признаки загрязнения дросселя

Дроссельная заслонка загрязняется из-за того, что к ее стенкам прилипают масляные частицы, на которые затем налипает пыль и грязь. В результате, образуется липкий налет, который начинает мешать работе дроссельной заслонки. Ее начинает слегка клинить, и, как следствие, водитель замечает признаки засорения дроссельной заслонки:

– плавающие обороты или провалы на холостом ходу; – двигатель запускается, но с трудом; – во время езды на небольшой скорости ощущаются дергания.

Чтобы устранить все эти неприятные явления, нужна чистка дроссельной заслонки (см. видео «Чистка дроссельной заслонки» ниже).

Причины загрязнения

Мельчайшие, парящие в воздухе, частицы масла попадают на стенки дроссельной заслонки через патрубок вентиляции картерных газов. Каким-то образом предотвратить этот процесс невозможно, так как невозможно отменить отвод газов из картера.

Механизм отвода газов из картера – это принудительная вентиляция, которая выполняет важные функции:

1) в несколько раз замедляет процесс окисления в двигателе; 2) разбавляет смесь топлива и воздуха углекислым газом, чтобы сгорание происходило более равномерно; 3) уменьшает нагрузку на детали, участвующие в трении; 4) препятствует образованию избыточного давления на высокой скорости оборотов, благодаря этому, нагрузка на все уплотнители (прокладки и сальники) щадящая; 5) автомобиль меньше загрязняет воздух.

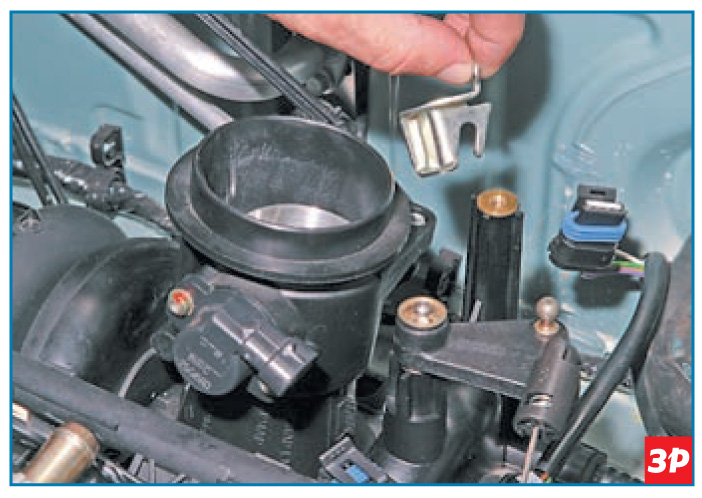

Демонтаж дроссельной заслонки

1. Полностью остудить двигатель.

2. Отсоединить гофру воздуховода.

3. Отсоединить провода от регулятора ХХ и датчика положения дроссельной заслонки.

4. Отсоединить все шланги, которые подведены к дроссельной заслонке, заткнуть их отверстия старыми свечами зажигания.

5. Снять трос с механического привода.

6. Отвинтить болты крепления и снять дроссельную заслонку.

7. Снять датчик положения дроссельной заслонки и РХХ.

Чистка дроссельной заслонки

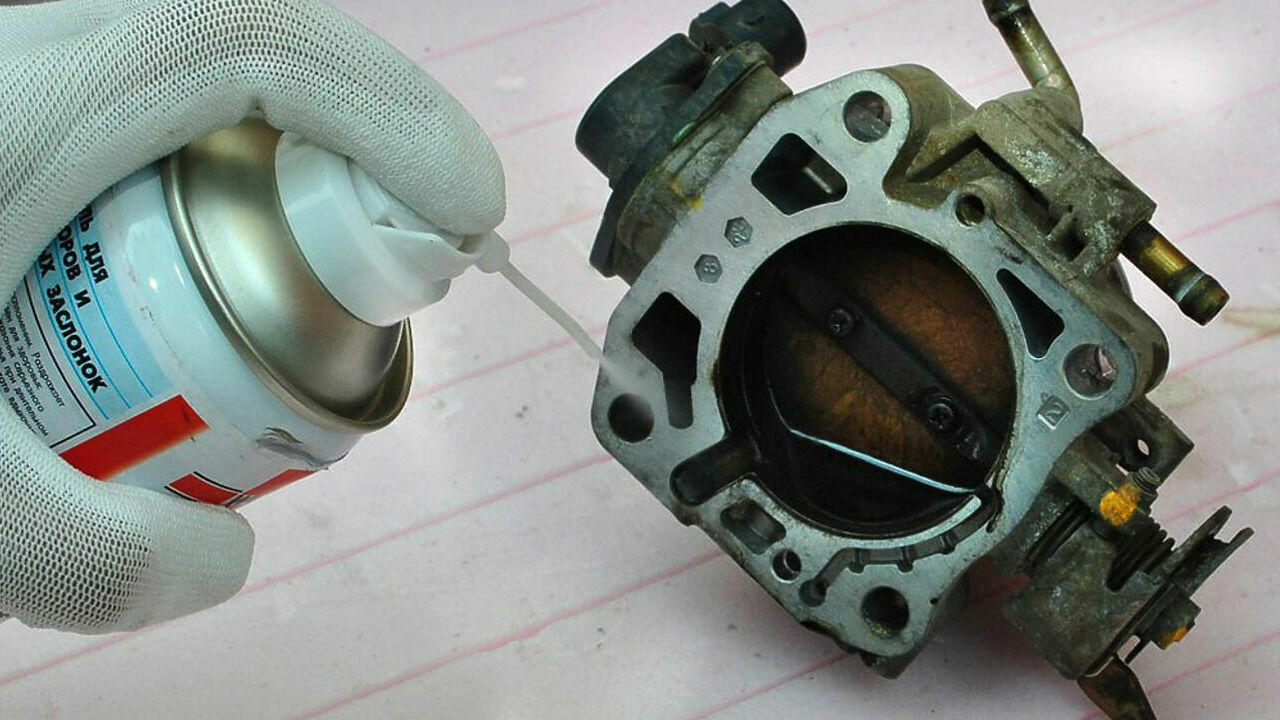

Для мытья дроссельной заслонки используется тот же аэрозоль, что и для очистки карбюраторов

Это довольно агрессивное средство, поэтому использовать его нужно со всей осторожностью, чтобы не получить ожоги

Аэрозоль нужно нанести на всю поверхность заслонки и вымыть ее

При мытье, особое внимание уделить каналу вентиляции картера и каналу движения иглы регулятора ХХ. Для мест затрудненного доступа нужно использовать стальную спицу

Тщательно чистить нужно и иглу РХХ, а лучше поменять регулятор на новый

Если загрязнения остались – повторить процедуру, как только весь дроссельный узел высохнет. В завершение, протереть все элементы узла чистой сухой тряпкой

Тщательно чистить нужно и иглу РХХ, а лучше поменять регулятор на новый. Если загрязнения остались – повторить процедуру, как только весь дроссельный узел высохнет. В завершение, протереть все элементы узла чистой сухой тряпкой.

Теперь можно произвести монтаж дроссельного узла, предварительно нужно проверить, не имеет ли прокладка повреждений. Если требуется – поменять прокладку. После установки дроссельного узла, скорее всего, потребуется отрегулировать натяжение троса.

Если чистка дроссельной заслонки не помогла

Если, после чистки дроссельной заслонки, неполадки в работе двигателя остались (плавающие обороты или провалы на холостом ходу, дергания на низкой скорости и т. д.), то, может быть, неисправен датчик положения дроссельной заслонки или регулятор ХХ. Датчик дроссельной заслонки не ремонтируют, а сразу меняют. Как проверить датчик ДПДЗ

Неисправность РХХ проявляется не только увеличенным расходом топлива, но и специфическим признаком: когда водитель отпускает педаль акселератора на нейтральной скорости, то скорость оборотов снижается слишком медленно (бывает, что с задержкой до 10 с), а иногда наоборот – скорость оборотов падает так быстро, что двигатель глохнет. При неисправности, регулятор ХХ также меняют.

Все причины, по которым могут наблюдаться плавающие обороты на холостом ходу у инжекторного двигателя, а также, как проверить РХХ, описано в отдельной статье.

Видео: Легкий способ чистки дроссельной заслонки

Антирейтинг ошибок

Самостоятельная чистка позволяет сэкономить время и деньги, если автовладелец не сделает типичные ошибки:

• чистить ДЗ в любой непонятной ситуации;
• слишком сильно тереть, особенно жесткими щетками. Можно удалить слой молибдена со стенок диффузора, а это не нагар и не отложения. Кроме того пострадать может и сам дроссель, и датчики;
• оставлять на месте резиновые уплотнители, которые под действием химических средств разрушаются;
• увлекаться чистками без демонтажа. Такой способ малоэффективен, если дроссельную заслонку давно (или никогда) не чистили, обильные отложения стали стойкими. Не получиться очистить все поверхности, особенно внутренние;
• пропускать адаптацию после чистки.

Пошаговая инструкция очистки

Чистить заслонку можно специальными аэрозолями (LIQUI MOLY DrosselKlappen-Reiniger (LM5111), Mannol Carburetor Cleaner, ABRO Carb&Choke Cleaner (CC-220)), то есть средствами для очистки карбюратора (карбклинерами). Также можно использовать подручные материалы (растворитель, ацетон, бензин или WD-40). Многие из этих средств имеют агрессивный химический состав, так что манипуляции лучше проводить в резиновых перчатках. Перед очисткой необходимо отсоединить все резиновые элементы с корпуса дроссельной заслонки, иначе существует немалый риск, что выбранное средство может их повредить.

1. Очистке нужно подвергать не только саму заслонку, но и весь дроссельный узел, в том числе и каналы поступления добавочного воздуха.
2. Для очистки можно применить обычную кисточку, особо сильные загрязнения лучше удалять с помощью тряпки с мягким ворсом. Металлические щетки и грубые ветоши использовать нельзя, так как можно повредить молибденовый слой на поверхности узла.
3. В идеале нужно наносить средство на 10-15 минут, после чего кисточкой удалять его вместе с нагаром. После смыва следует повторить операцию — снова нанести средство для очистки, подождать некоторое время и удалить его вместе с грязью.
4. После удаления отложений узел можно собирать в обратной последовательности. Сначала на место нужно вернуть все резиновые элементы дроссельного узла, затем установить регулятор холостого хода, далее монтировать узел на место с помощью фиксирующей скобы. В конце следует установить корпус воздушного фильтра, затем подсоединить патрубок воздуховода.

В идеале, кроме средства для очистки, можно использовать баллончик со сжатым воздухом. Им можно продуть все каналы и отверстия узла, доступ к которым посредством кисточки затруднен. Также перед установкой дроссельного узла целесообразно заменить прокладку заслонки на новую, благо, что стоит она недорого.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше  выполнять перед наступлением осенних дождей, чему есть  логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и  заслонке размягчаются. Из-за этого заслонка залипает, что  приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

• очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
• силиконовая смазка в виде спрея;
• ветошь;
• отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
• кисточка с жёсткой щетиной или зубная щётка;
• защитные перчатки.

Работу лучше  выполнять  последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

 Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

 Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с  нагаром и не старайтесь его удалить. Напротив, применяйте  щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите  детали и поверхности  ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

• Замена маслосъемных колпачков (сальников клапанов)
• Как снять головку блока цилиндров на двигателе
• Установка головок блока цилиндров

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Печать
