Датчик уровня топлива

Основные функции датчика уровня топлива:

• Измерение уровня топлива в баке;
• Передача данных на приборную панель;
• Индикация оставшегося количества топлива в баке.

Датчик уровня топлива обычно располагается в самом топливном баке автомобиля. Он оснащен плавающим элементом, который поднимается и опускается в зависимости от количества топлива. Плавающий элемент соединен с потенциометром, который измеряет изменение сопротивления и передает данные на приборную панель.

На приборной панели водитель может видеть текущий уровень топлива в баке, что позволяет ему контролировать количество оставшегося топлива и планировать дозаправку.

Какие есть различия

Все же общая масса – ОДИНАКОВА. Они могут носить различные названия, однако суть остается той же. НО у некоторых современных машин, вместо ДМРВ (пояснения и расшифровка будет внизу) могут устанавливаться ДАД+ДТВ.

Также на некоторых автомобилях есть усовершенствованная система газораспределения, на которую устанавливаются фазовращатели, они бывают гидравлические или электрические и те и другие могут иметь контролирующие «точки»

Если не брать сложные моторы, как скажем SKYACTIV от MAZDA, ведь у них есть еще «ионные датчики» и не учитывать турбированные моторы (там добавляется еще несколько) в остальном схожесть очень большая.

Какими как раз и являются большое количество простых моторов. НУ что давайте начнем и разберем каждый в отдельности.

Датчик температуры охлаждающей жидкости

Функции датчика

Датчик температуры охлаждающей жидкости отслеживает температуру двигателя и передает соответствующую информацию в ЭБУ. Эта информация необходима для определения оптимального времени включения инжектора и корректировки топливной смеси.

Расположение и тип датчика

Датчик температуры охлаждающей жидкости установлен на корпусе термостата, который расположен на верхней части кузова двигателя. В моделях ВАЗ 2107 используется датчик с резистивным типом сигнала.

Признаки неисправности датчика

Если датчик температуры охлаждающей жидкости не работает должным образом, это может привести к проблемам с запуском двигателя, увеличению расхода топлива и плохой работе инжектора. Признаки возможной неисправности датчика включают в себя изменения температуры двигателя на приборной панели, стабильную низкую или высокую температуру двигателя и проблемы с выхлопной системой.

Замена датчика

Для замены датчика температуры охлаждающей жидкости необходимо сначала отсоединить проводку от датчика, а затем ослабить скобу, которая крепит датчик к корпусу термостата. После этого датчик можно вынуть, установить новый и закрепить его скобой и проводкой.

ДПКВ (Датчик Положения Коленчатого Вала)

Нужно отметить, что это один из основных датчиков, который нужен для работы всего двигателя в целом.

Формирует электрический сигнал при изменении углового положения специального зубчатого диска, который крепится на коленчатом валу. Очень выносливый и очень простой элемент. Устанавливается на крышке масляного насоса, конструктивно похож на кусок магнита с катушкой тонкого провода. Призван определить – цилиндр, время подачи топлива, и время подачи искры.

ПОЛОМКА: Если выходит из строя, то мотор перестает работать! Бывает и такое – ограничение оборотов двигателя в районе 3000 – 5000.

Стоимость – 400 – 600 рублей

Датчик температуры охлаждающей жидкости

Данный датчик предназначен для измерения температуры охлаждающей жидкости в системе охлаждения двигателя. Он обычно расположен на верхнем патрубке радиатора или на блоке цилиндров двигателя.

Работа датчика температуры охлаждающей жидкости осуществляется по принципу изменения сопротивления в зависимости от температуры жидкости. При повышении температуры, сопротивление датчика увеличивается, что приводит к изменению сигнала, передаваемого на блок управления двигателем.

Информация, полученная от датчика температуры охлаждающей жидкости, используется системой управления двигателем для оптимизации работы двигателя в зависимости от его температуры. Данный датчик влияет на такие параметры, как смесь топлива и воздуха, система зажигания и другие параметры работы двигателя.

Повреждение или неправильная работа датчика температуры охлаждающей жидкости может привести к неэффективной работе двигателя, ухудшению его экономичности, повышенному расходу топлива и другим проблемам. При возникновении подозрений на неисправность датчика, рекомендуется обратиться к специалисту для диагностики и замены детали, если это необходимо.

Расположение прибора

Датчик температуры охлаждающей жидкости (ДТОЖ) врезан в радиатор охлаждения. Именно такое положение, при котором происходит прямой контакт с нагревающимся антифризом, обеспечивает высокую чувствительность детали.

В устаревших моделях измеритель выступал в роли заглушки для закрытия бака. В новых проход для слива герметизируется отдельной пробкой, а для датчика температуры предусмотрено свое отверстие.

Прибор располагается прямо на головке блока двигателя. Чтобы отыскать его, следует посмотреть на силовой агрегат слева, или же проследить по отходящему проводу от панели приборов, к которой и подключен измеритель. После того, как хозяин авто нашел прибор, можно приступать к дальнейшим операциям.

За что отвечает датчик детонации на ВАЗ 2107

Детонация является крайне нежелательным явлением. При нормальной работе двигателя транспортного средства фронт пламени двигается с максимальной скоростью до 30 м/с, а при детонировании топлива скорость иногда достигает величины в 2000 м/с.

Вследствие детонации, в первую очередь, страдает газораспределительный механизм автомобиля (ГРМ), а также поршневая группа. Чтобы этого не происходило, используется датчик детонации. Топливная смесь должна начинать возгораться до того момента, когда поршень достигнет верхнего положения. Процесс воспламенения должен заканчиваться при возврате поршня.

При детонации преждевременное возгорание начинается до того момента, когда между электродами автомобильной свечи возникнет искра. На поршень производится сильное воздействие, в результате этого двигатель теряет мощность, при этом расход топлива значительно увеличивается.

В случае с форсированными двигателями детонация возникает при повышенных оборотах и способна вывести двигатель из строя буквально за несколько секунд.

Детонация происходит по нескольким причинам. Из них:

• октановое число топлива не соответствует рекомендуемому;
• не соблюдение эксплуатационных условий;
• выход из строя датчика детонации.

Детонация иногда происходит даже при выключенном зажигании. Двигатель продолжает и дальше работать, хотя подача искры прекращена. Причина такого явления — сильное нагревание частей ЦПГ, или проще говоря «калильное зажигание».

Особенностью двигателя имеющего инжектор, является возможность трамблером менять угол опережения. Все современные автомобили оснащаются именно инжекторными двигателями.

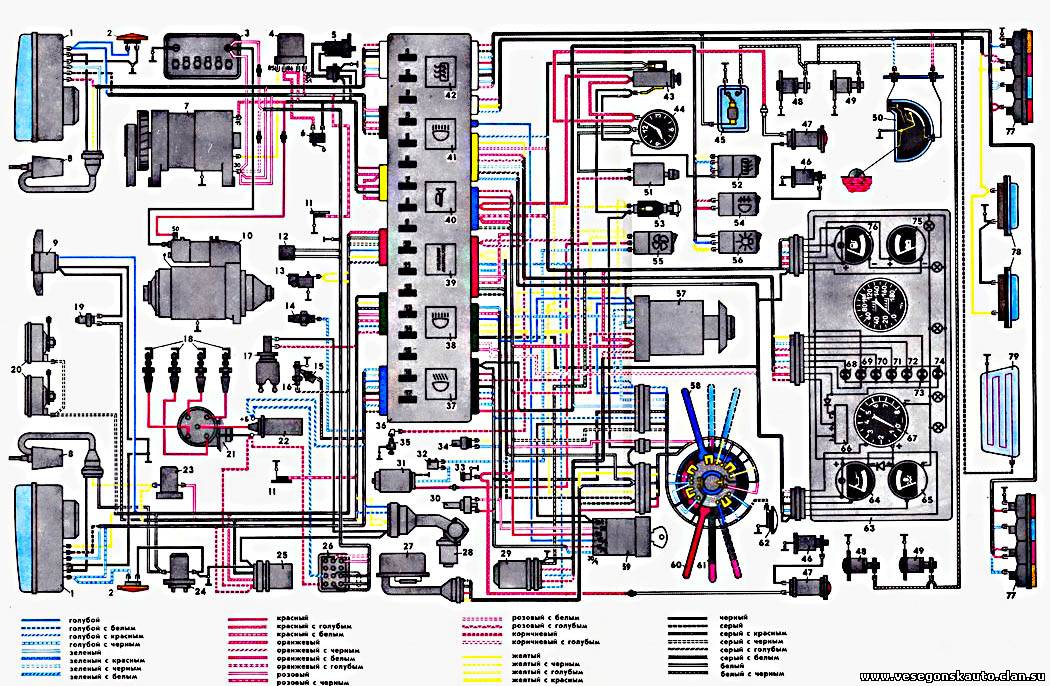

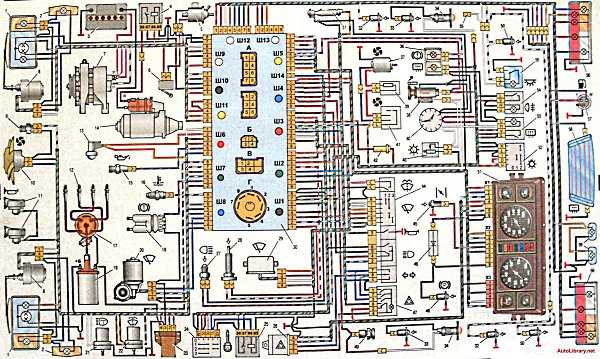

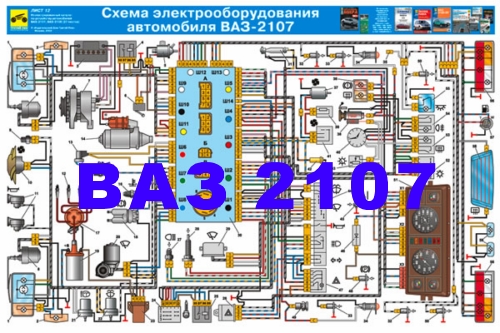

Схема электропроводки автомобиля

1 – мотор привода вентилятора радиатора; 2 – блок реле и предохранителей (монтажный блок); датчик холостого хода; 4 – блок управления двигателем; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – блок управления зажиганием; 8 – электронный датчик коленвала; 9 – электрический топливный насос; 10 – тахометр 2107; 11 – лампа контроля исправности электронных систем; 12 – реле управления системы зажигания; 13 – датчик значения скорости; 14 – диагностический разъем; 15 – комплект форсунок; 16 – электроклапан адсорбера; 17, 18, 19 – блок предохранителей, защищающих цепи системы впрыска; 21 – электронное реле управления топливным насосом; 22 – электронное реле управления системой подогрева впускной трубы; 23 – система подогрева впускной трубы; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик уровня кислорода; 26 – датчик контроля температуры системы охлаждения; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления.

Датчик температуры на ВАЗ 2107: где находятся, замена

На автомобиле ВАЗ 2107 применяется несколько датчиков температуры.

Наибольшую важность имеет датчик температуры охлаждающей жидкости, отвечающий за включение вентилятора радиатора. От его исправности зависит не только безотказность автомобиля, но и ресурс силового агрегата

Применяемые датчики температуры

Для информирования водителя о тепловом состоянии двигателя служит датчик температуры охлаждающей жидкости. Он подает сигнал непосредственно на панель приборов. В случае если температура близиться к критической, водитель имеет возможность вовремя узнать об этом и предпринять превентивные меры.

За поддержания нормального теплового режима силовой установки служит датчик включения вентилятора.

Датчик температуры топлива присутствует не на всех машинах ВАЗ 2107. Авто, на которых установлен карбюратор не нуждается в данном измерителе. На ВАЗ 2107 инжектор датчик температуры топлива появился в 1995 году.Датчики температуры наружного воздуха и внутри салона не идут в базовой комплектации ВАЗ 2107. Поэтому автовладельцы самостоятельно модернизируют свои машины дополняя их перечисленными измерителями.

Расположение датчиков температуры на ВАЗ 2107

Датчик температуры ОЖ находится непосредственно на головке блока двигателя. Он располагается за четвертым цилиндром. Для того чтобы обнаружить, где находится он, необходимо посмотреть на силовой агрегат с левой стороны.

Обнаружить датчик температуры ОЖ можно проконтролировав идущий к нему провод. Шлейф исходит из панели приборов и подключается непосредственно к измерителю.

Датчик температуры ОЖ, включающий вентилятор находится врезанным непосредственно в магистраль системы охлаждения. Он размещается таким образом, чтобы обеспечить наилучшую чувствительность к изменению теплового состояния двигателя.

Датчик температуры топлива находится внутри бензобака. Он закреплен непосредственно на измерителе уровня горючего. Для предупреждения водителя о неисправности сенсора на панели приборов имеется специальная сигнальная лампа.

Родного датчика температуры салона ВАЗ 2107 нет. Для установки автовладельцы обычно покупают измеритель от ВАЗ 2110. Его монтаж производится около плафона освещения салона.

Датчик температуры наружного воздуха также отсутствует штатно на ВАЗ 2107. Поэтому владельцы ставят цифровые термометры. Сенсор обычно выводится под передний бампер.

Стоимость датчиков

Датчики температуры ВАЗ 2107 обладают привлекательной стоимостью. Их низкая цена обусловлена простотой конструкции, недорогим процессом производства и отсутствием необходимости использования дорогостоящих материалов. Поэтому, если не работает какой-либо измеритель, требуется проверить его и при необходимости произвести замену. В таблице ниже представлены ориентировочные цены на датчики.

Таблица — Стоимость датчиков температуры ВАЗ 2107

Датчик	Стоимость, рубль
Датчик включения вентилятора	300-450
ДТОЖ	370-500
Датчик температуры наружного воздуха	340-700
ДТС	240-500
Датчик температуры топлива	450-800

Замена датчика температуры охлаждающей жидкости на ВАЗ 2107

Замена датчика температуры ОЖ на ВАЗ 2107 выполняется согласно инструкции, которая представлена ниже.

• Обесточить бортовую сеть.
• Слить ОЖ из блока цилиндров.
• Сдвинуть защитный колпачок на датчике и отсоединить провод.
• С помощью ключа «на 21» или глубокой головкой выкрутить датчик.
• Установить новый датчик в обратной последовательности.

Замена своими руками датчика включения вентилятора

Для замены датчика температуры, отвечающего за включение вентилятора радиатора на ВАЗ 2107, рекомендуется придерживаться инструкции, которая приведена ниже.

• Снять клемму с АКБ.
• Слить ОЖ с радиатора.

• Снять клеммы.
• Ключом «на 30» выкрутить измеритель.
• Проверить состояние медного уплотнительного кольца и закрутить новый датчик.
• Собрать все в обратной последовательности.

Датчик температуры топлива

Замена датчика температуры топлива рассмотрена ниже.

• Получить доступ к топливному стакану, расположенному в бензобаке.
• Снять со сборки топливного насоса датчик температуры.
• Установить новый измеритель температуры горючего.
• Собрать все в обратном порядке.

ДПДЗ (Датчик Положения Дроссельной Заслонки)

Устанавливается сбоку на самом дросселе и на одной оси с дроссельной заслонкой. Считывает показания открытия или закрытия, соответственно нажатия педали газа.

Одно время было много подделок которые не жили и месяца, поэтому выбирать стоит проверенные временем, желательно те которые ставятся на заводе. Также были случаи, когда на мойках их сбивали-ломали струей высокого давления. Если учитывать эти правила, могут жить достаточно долго.

Неисправности: Проявление провалов при нажатии на педаль газа. Повышение оборотов (ни с того ни с сего) на холостом ходе. Рывки и провалы при нагрузке

Стоимость около 250 – 350 рублей с диагностикой

Датчик расхода воздуха

В электронной системе управления двигателем используется датчик массового расхода воздуха термоанемометрического типа. Он смолнтирован посреди воздушного фильтра и шланга впускной тр/убы.

Смгнал ДМРВ — это напруга постоянного тока, параметр которого зависит от размера и направления движения воздуха, проходящего сквозь ДМРВ. При прямом течении воздуха напряжение выходного сигнала измерителя меняется в пределе 1…5 В. При обратном течении воздуха напруга выходящего сигнала датчика массового расхода врздуха изменяется в пределах 0…1 В. Диагностическое устройство определяет показания датчика как объем воздуха в килограммах в час.

При возникновении неисправности цепи дмрв контроллер записывает в свою память ее код и подключает лампу неисправности. При этом контроллер определяет параметры массового расхода воздуха по частоте вращения коленчатого вала и положению дроссельной задвижки.

Датчик массового расхода воздуха, согласно каталогу ВАЗ, имеет следующий артикул:

• Для двигателя 21067 — 2104-1130010-00;
• Для мотора 2104 — 21083-1130010-10.

ДМРВ двигателя 21067 подсоединяется непосредственно к контроллеру электронной системы управления двигателем. У него на корпусе есть 5-ти контактная контактная колодка. Контакт 1 ДМРВ подсоединяется проводом к главному реле. Контакт 2 датчика подсоединяется к клемме 33. От нее поступает электропитание на датчик. Контакт 3 сенсора воздуха подключается к контакту 37 контроллера. Сюда приходит сигнал от датчика массового расхода. Контакт 4 измерителя воздуха проводом подключается к клемме 40 контроллера. Сюда поступает сигнал от датчик температуры воздуха. И контакт 5 через провод подключается к клемме 36 ЭБУ. Это электронная масса ДМРВ.

Для подсоединения ДМРВ к ЭСУД мотора 2104 у него на корпусе расположена 5-ти контактная клеммная колодка. Клемма 1 не задействована. Клемма 2 подключается к главному реле. Клемма 3 соединяется с контактом 30 контроллера. Это выход массы датчика массового расхода. Клемма 4 подключается к контакту 12 ЭБУ. Отсюда уходит питание для ДМРВ. Клемма 5 соединяется с контактом 7 контроллера. Сюда приходит сигнал от датчика массового расхода воздуха (ДМРВ).

Датчик массового расхода воздуха расположен между корпусом воздушного фильтра и рукавом подвода воздуха к корпусу воздушной задвижки.

Датчик массового расхода воздуха может иметь вероятные признаки неисправности:

• Плохой запуск мотор;
• Уменьшенная мощность двигателя;
• Увеличенный расход горючего;
• Увеличилась концентрация СО в отработанных газах;
• Р0102 — Низкий уровень сигнала цепи ДМРВ;
• Р0103 — Высокий уровень сигнала цепи датчика массового расхода воздуха;
• Низкий уровень сигнала цепи датчика температуры впускного воздуха;
• Высокий уровень сигнала цепи датчика температуры впускного воздуха.

Замена датчика массового расхода воздуха (ДМРВ) производится в следующем порядке:

1. Отключаем зажигание;

2. Снимаем клеммную колодку проводов с ДМРВ.

3. Крестовой отверткой ослабляем затяжку хомута крепления рукава подвода воздуха;

4. Снимаем рукав подвода воздуха к датчику расхода воздуха

5. Ключом «на 10» откручиваем 2 болта крепления датчика к крышке корпуса воздушного фильтра.

6. Демонтируем датчик массового расхода воздуха

7. Для cмены уплотнительного кольца ДМРВ вынимаем кольцо из отверстия в корпусе воздушного фильтра.

8. Перед монтажом нового датчика массового расхода воздуха насаживаем на датчик уплотнительное кольцо.

9. Вставляем ДМРВ в корпус воздушного фильтра и крепим 2 болтиками

10. Подсоединяем к датчику рукав подачи воздуха

11. Насаживаем клеммную колодку на ДМРВ

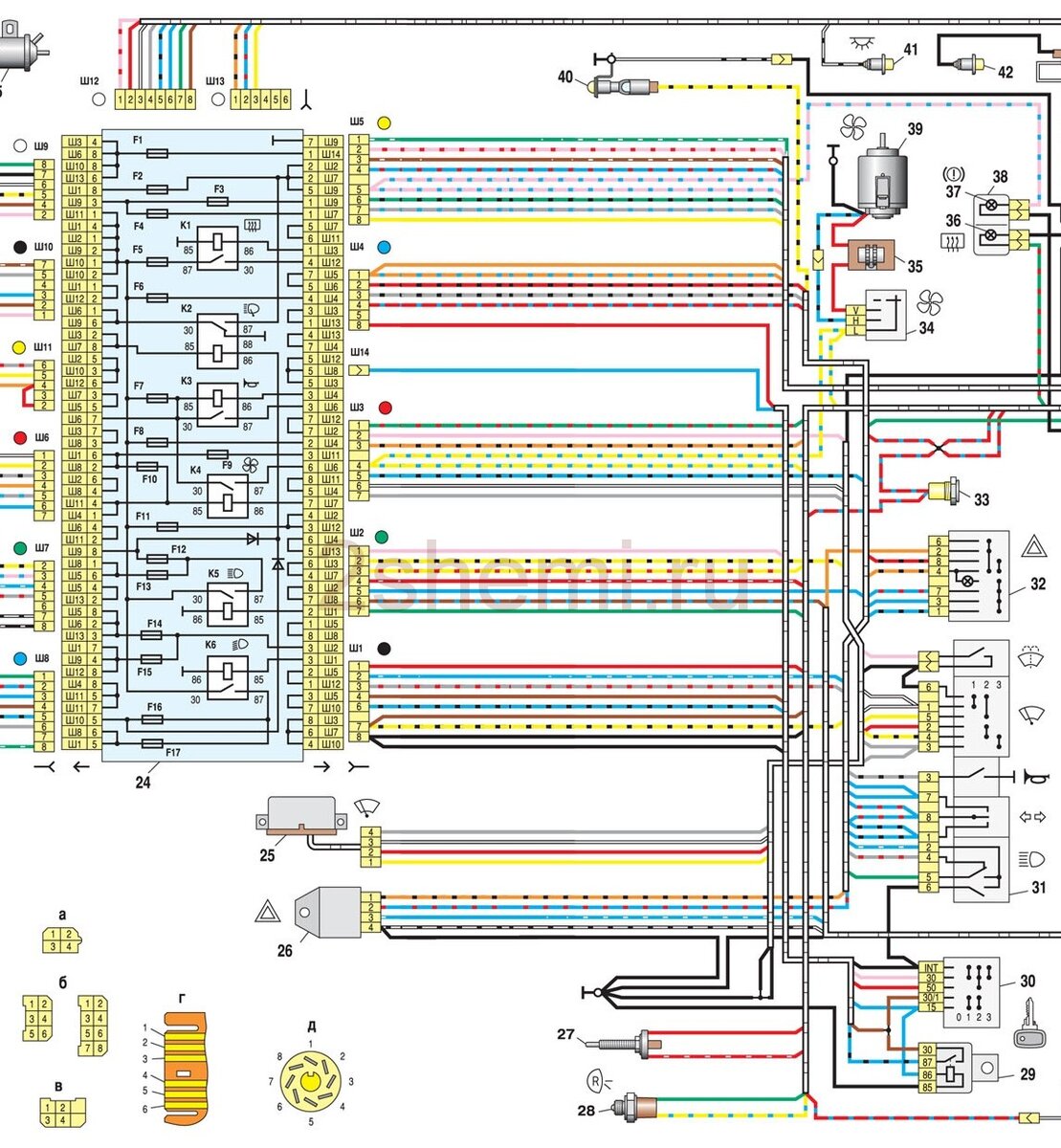

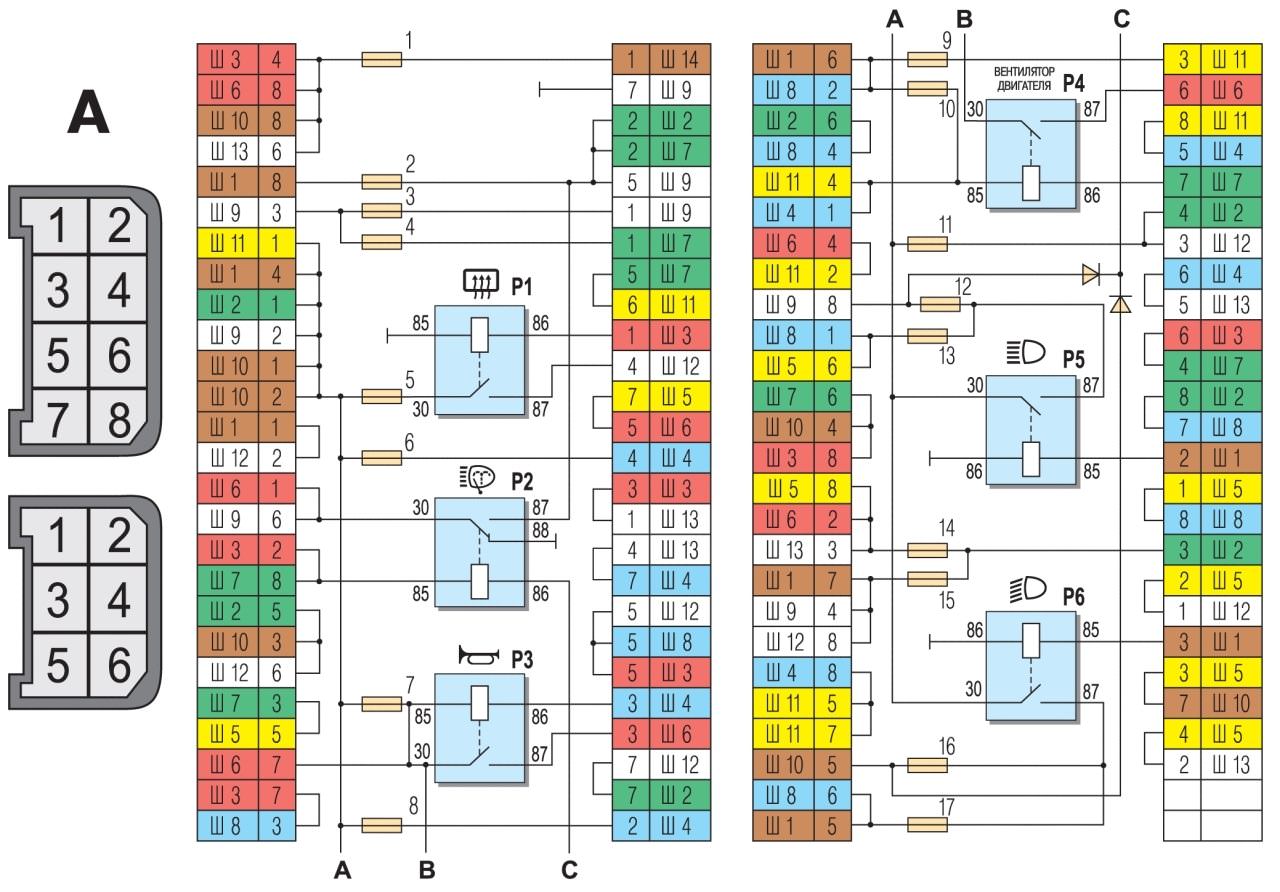

Схема предохранителей и реле 2107

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
10. Лампы панели приборов.
11. Лампы стоп-сигнала.
12. Правая фара дальнего света.
13. Левая фара дальнего света, контрольная лампа дальнего света.
14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
16. Ближний свет (правая лампа).
17. Ближний свет (левая лампа).

Реле блока выполняют такие функции:

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

Блок предохранителей ВАЗ 2107 (инжектор) не отличается от блока на карбюраторной “семерке”. Инжекторные модели просто оборудованы дополнительным блоком реле и предохранителей, устанавливаемым в салоне под “бардачком”. Блок включает три реле — “главное”, реле бензонасоса и реле вентилятора.

Датчик кислорода

Располагается датчик кислорода обычно на выпускном коллекторе или в выхлопной системе автомобиля. Он состоит из специального зонда, который внедряется в поток отработавших газов. Зонд содержит смесители из керамического материала, обладающего электрохимическими свойствами.

Датчик кислорода работает по принципу изменения напряжения в зависимости от разности концентрации кислорода в отработавших газах и атмосферы. Информация от датчика передаётся на управляющий блок двигателя, который анализирует данные и корректирует соотношение топливо/воздух в компоненте смеси.

Корректная работа датчика кислорода обеспечивает оптимальное сгорание топлива, уменьшение выброса вредных веществ в атмосферу и повышение экономичности автомобиля. Поэтому рекомендуется регулярно проверять состояние и работоспособность датчика кислорода, а при необходимости заменять его на новый. Обычно ресурс датчика составляет около 50-100 тысяч километров пробега.

Не горит щиток ВАЗ 2107: причины

Если на семерке перестала активироваться приборка — проверьте узлы.

1. Соответствующий предохранитель. Вставка нередко перегорает по причине попадания влаги или скачков напряжения в бортовой сети.
2. Далее проверяется проводка. Некоторые контакты могут плохо прилегать или касаться соседних клемм, что приводит к замыканию и закорачиванию.

Не работает приборка 2107

Если при включении зажигания на холодную машина не заводится и щиток не реагирует — проверьте вышеуказанные пункты и дополнительно осмотрите личинку замка зажигания. Обычно в этом месте отгорает контакт или окисляются соединения, что провоцирует потерю зажигания.

2107: не горит приборка, крутит стартер

Когда погас щиток или светит тускло – проверьте работу внешних ламп и иллюминацию салона машины. Когда все исправно – снимите приборку и проверьте контактные группы модуля.

Как определить неисправность датчика

Датчик температуры ВАЗ 2107 карбюратор является важным элементом системы охлаждения двигателя. Если датчик неисправен, это может привести к неправильному отображению температуры на приборной панели или даже к проблемам с работой двигателя.

Для определения неисправности датчика температуры ВАЗ 2107 карбюратор рекомендуется выполнить следующие шаги:

1. Проверьте приборную панель на наличие ошибочных показаний. Если температура на приборной панели не соответствует действительной температуре двигателя, это может свидетельствовать о неисправности датчика.
2. Проверьте кабельные соединения. Убедитесь, что все соединения датчика температуры надежно закреплены и не имеют повреждений. Если обнаружены повреждения, замените соединения.
3. Проверьте сопротивление датчика. Используя мультиметр, измерьте сопротивление датчика температуры. Сравните полученное значение с рекомендуемыми значениями, указанными в технической документации для ВАЗ 2107 карбюратор. Если сопротивление не соответствует рекомендуемым значениям, датчик требует замены.
4. Проверьте датчик на наличие физических повреждений. Внимательно осмотрите датчик на предмет трещин, повреждений или коррозии. Если обнаружены повреждения, замените датчик.
5. Проверьте работу охлаждающей системы. Убедитесь, что система охлаждения работает должным образом. Если двигатель перегревается или не нагревается до нормальной температуры, это может указывать на неисправность датчика температуры.

При обнаружении неисправности датчика температуры ВАЗ 2107 карбюратор рекомендуется обратиться к специалисту для диагностики и замены датчика. Необходимо помнить, что правильная работа датчика температуры важна для обеспечения надежной работы двигателя и предотвращения возможных поломок.

Важные моменты при эксплуатации датчика температуры ВАЗ 2107 карбюратор:

Регулярная проверка датчика температуры является важной процедурой для поддержания нормальной работы двигателя. Рекомендуется проводить проверку каждые 6 месяцев или при возникновении проблем с системой охлаждения.
Убедитесь, что двигатель остывший перед началом проверки, чтобы избежать возможных ожогов.
Проверьте состояние и целостность провода, соединяющего датчик температуры с системой управления двигателем

При обнаружении повреждений необходимо заменить провод.
Очистите контакты датчика температуры от грязи и окислов. Используйте специальные чистящие средства или изопропиловый спирт для очистки.
При установке нового датчика температуры, обязательно используйте новое уплотнительное кольцо, чтобы избежать утечки охлаждающей жидкости.
При необходимости замены датчика температуры, рекомендуется приобретать оригинальные запчасти или детали от проверенных производителей, чтобы гарантировать надежность и долговечность датчика.

Замена запчасти

Датчик температуры антифриза на ВАЗ 2107 для карбюраторного двигателя важен, потому что в случае его неисправности на инжекторе будут передаваться неверные данные.

Перед тем, как начать снимать старый датчик температуры с двигателя на ВАЗ 2107, он должен полностью остыть. В противном случае при открытии отверстия жидкость может нанести ожоги.

Самостоятельная замена измерителя охлаждающей жидкости на ВАЗ проводится по следующим этапам:

1. Обесточивание бортовой сети для предотвращения короткого замыкания в случае попадания влаги на провода. Это может произойти при их плохой изоляции, но в любом случае, рекомендуется отключение от сети.
2. Слив антифриза, находящегося в цилиндрах. Для этого заранее необходимо подготовить емкость.
3. Сдвиг защитного колпачка и отсоединение контактных проводов. Для снятия необходимо потянуть их вниз и слегка на себя.
4. Выкручивание датчика при помощи торцевого или гаечного ключа на 21. При откручивании нужно быть внимательным к сохранности тонкого уплотнительного кольца.

Перед вкручиванием нового прибора стоит зачистить места присоединения. Обычно там скапливается грязь и пыль, которые также негативно сказываются на работе. При этом можно использовать ветошь, которая не оставит ворсинок. Отверстие необходимо обработать обезжиривателем.

Установка нового измерителя с соблюдением обратной последовательности перечисленных пунктов:

1. Закручивание датчика. При этом не стоит прилагать серьезных усилий, чтобы исключить риск срыва резьбы.
2. Подсоединение проводов.
3. Закрытие защитного колпачка.
4. Наполнение блоков цилиндров охлаждающей жидкостью. Лучше использовать новую жидкость, даже если недавно производилась замена.
5. Подключение к сети.
6. Запуск мотора.
7. Проверка ДТОЖ.

Не стоит пользоваться герметиком для резьбы. Профессиональные автомобилисты и автослесари не сливают жидкость перед заменой, ловко закрывая отверстие рукой. Снятый прибор можно проверить на исправность.

Не горит щиток ВАЗ 2107: причины

Если на семерке перестала активироваться приборка — проверьте узлы.

1. Соответствующий предохранитель. Вставка нередко перегорает по причине попадания влаги или скачков напряжения в бортовой сети.
2. Далее проверяется проводка. Некоторые контакты могут плохо прилегать или касаться соседних клемм, что приводит к замыканию и закорачиванию.

Не работает приборка 2107

Если при включении зажигания на холодную машина не заводится и щиток не реагирует — проверьте вышеуказанные пункты и дополнительно осмотрите личинку замка зажигания. Обычно в этом месте отгорает контакт или окисляются соединения, что провоцирует потерю зажигания.

2107: не горит приборка, крутит стартер

Когда погас щиток или светит тускло – проверьте работу внешних ламп и иллюминацию салона машины. Когда все исправно – снимите приборку и проверьте контактные группы модуля.

Датчик положения распредвала

Датчик распредвала устанавливается на блоке цилиндров двигателя и взаимодействует с зубчатым колесом, установленным на распредвале. Он осуществляет постоянный мониторинг положения распредвала и передает соответствующую информацию на электронный блок управления двигателем.

Датчик положения распредвала позволяет оптимизировать работу двигателя, обеспечивает точное определение фаз газораспределения, а также позволяет реализовать функции, связанные с управлением подачей топлива и зажигания в конкретные моменты времени.

Выход датчика распредвала может быть выполнен в виде импульсов или аналогового сигнала, который передается на электронный блок управления двигателем. Информация, получаемая от датчика, позволяет вычислить положение распредвала и влиять на работу двигателя для достижения оптимальной эффективности работы и снижения выбросов вредных веществ.

Наличие и правильная работа датчика положения распредвала играют важную роль в обеспечении эффективной работы двигателя ВАЗ 2107 карбюратор. В случае возникновения проблем с датчиком, могут возникать проблемы с запуском и работой двигателя, нестабильность холостого хода, снижение мощности и увеличение расхода топлива.

При возникновении подобных проблем рекомендуется обратиться к специалистам для диагностики и ремонта датчика положения распредвала.

Датчик регулятора холостого хода

Принцип работы

Датчик регулятора холостого хода работает на основе переменного напряжения. Он обнаруживает изменения в положении дроссельной заслонки и преобразует их в соответствующий сигнал, который поступает на управляющий блок двигателя.

Функции

Главной функцией датчика регулятора холостого хода является обеспечение стабильной работы двигателя на холостом ходу. Он контролирует и регулирует подачу воздуха в систему впуска и позволяет поддерживать постоянные обороты холостого хода при различных условиях эксплуатации.

Признаки неисправности

Несправный датчик регулятора холостого хода может привести к неполадкам в работе двигателя. Следующие симптомы могут указывать на проблемы с датчиком:

• Неустойчивый холостой ход — обороты двигателя могут неравномерно варьироваться;
• Высокие обороты холостого хода — двигатель работает на превышенных оборотах в состоянии холостого хода;
• Ухудшение экономичности — возможно увеличение расхода топлива из-за неправильной работы датчика;
• Проблемы с активатором холостого хода — датчик может быть причиной неисправности активатора, что приведет к некорректной регулировке холостого хода.

Если вы обнаружите подобные признаки, рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта.

Рубрика

Ваз

Демонтаж карбюратора

Для того чтобы выполнить многие настроечные и ремонтные работы, потребуется снять карбюратор

Неправильно выполненная операция может свести на нет все положительные изменения, поэтому важно учитывать некоторые особенности при снятии ДААЗ 2107. Демонтаж рекомендуется выполнять в такой последовательности:

• Снять гофрированный патрубок воздуховода.
• Удалить корпус фильтра вместе с очистительным элементом.
• Снять трос подсоса.
• Удалить шланг картерных газов.
• Отключить провода экономайзера ХХ.
• Снять трубку вакуумного регулятора опережения зажигания.
• Удалить шланг экономайзера.
• Отсоединить топливный шланг.
• Открутить гайки крепления карбюратора.

Когда все элементы крепления карбюратора будут отсоединены, осуществляется снятие карбюратора со шпилек.

Разборка и чистка узла

Разборка и чистка карбюратора осуществляется в такой последовательности:

• Открутить винты верхней крышки и разобрать карбюратор на 2 части.
• Выкрутить жиклеры и извлечь эмульсионные трубки.
• Выкрутить и извлечь распылитель.
• Удалить диффузоры.
• Открутить и извлечь распылитель ускорителя.
• Выкрутить болт топливного жиклера.
• Извлечь жиклер переходной системы.
• Открутить и извлечь топливный жиклер холостого хода.
• Открутить винты крышки ускорительного насоса.
• Разобрать ускорительный насос.
• Удалить возвратную пружину и фиксатор тяги.
• Снять пневмопривод.
• Открутить крепления нижней части карбюратора.
• Снять экономайзер и переключатель ЭПХХ.

Корпус разобранного карбюратора следует замочить в керосине, а жиклеры также промыть любым растворителем и продуть сжатым воздухом. После того как детали высохнут карбюратор собирается в обратном порядке.

Таблица тарировочные данные жиклеров ДААЗ 2107

Обозначение Карбюратора	Топливный главной системы	Воздушный главной системы	Топливный холостого хода	Воздушный холостого хода	Жиклер ускорительного насоса
I кам	II   кам	I             кам	II кам	I      кам	II кам	I  кам	II   кам	Топлив.	перепускной
2107–1107010; 2107–1107010–20	112	150	150	150	50	60	170	70	40	40
2107–1107010–10	125	150	190	150	50	60	170	70	40	40

Прочистка карбюратора ВАЗ 2107 без разборки

Освобождение от засора без разборки карбюратора позволит существенно сэкономить время, а также минимизировать вероятность повреждения внутренних деталей малоопытными автомеханиками. Для того чтобы выполнить прочистку необходимо:

• Снять воздушный фильтр и электромагнитный клапан.
• Надеть устройство распыления смеси специальную трубку и залить чистящее средство в жиклеры и внутренние части карбюратора.
• Подождать около 10 минут.
• Установить ранее снятые детали и запустить двигатель.

В большинстве случаев ремонт карбюратора ВАЗ 2107 не понадобится, если использовать качественное средство для очистки.

Самостоятельно регулировать карбюратор на вазовской классике совсем несложно. Если чистить это устройство регулярно по приведенной выше схеме, то мотор заводится без проблем даже в сильный мороз. Иногда настраивать карбюратор на семерке без замены вышедших из строя элементов не представляется возможным. В таких ситуациях необходимо использовать классический ремкомплект для ДААЗ 2107.
