Противотуманки на гранту: выбор и установка

Установка противотуманок на Ладу Гранту

Противотуманные фары (ПТФ) для автомобиля – опция необязательная. Однако их наличие дает много преимуществ. Они расширяют пучок света и таким образом улучшают обзор при тумане, снегопаде, сильном дожде, а также в ночное время суток. Кроме того, внешний вид машины сильно выигрывает – становится более дерзким, стильным и законченным.

Многие модели ВАЗ, особенно в бюджетных базовых комплектациях, не имеют ПТФ. Одна из таких – Лада Гранта. Но не стоит отчаиваться. Собственноручно установить на Гранту противотуманки не трудно, а стоимость в этом случае будет минимальной.

Внимание! Важным условием в таком деле будет наличие хотя бы минимального представления о работе с электрикой. В противном случае, лучше обратится в мастерскую

Противотуманные фары на Гранту представлены на рынке в двух видах: со сферическим и с плоским стеклом

Каждый владелец машины по своему вкусу выбирает противотуманки на Гранту, цена которых начинается с суммы 1200 рублей за пару. По отзывам водителей, сферическое (выпуклое) стекло более крепкое, оно лучше сопротивляется ударам камней

Противотуманные фары на Гранту представлены на рынке в двух видах: со сферическим и с плоским стеклом. Каждый владелец машины по своему вкусу выбирает противотуманки на Гранту, цена которых начинается с суммы 1200 рублей за пару. По отзывам водителей, сферическое (выпуклое) стекло более крепкое, оно лучше сопротивляется ударам камней.

Перед тем как установить противотуманные фары Гранта, придется провести подготовительные работы. Осмотрите передний бампер – в его нижней части есть штатные штампованные места под ПТФ.

На моделях более позднего производства в этих местах устанавливаются заглушки, которые можно просто выдавить. Здесь же будет рассказано, как установить противотуманные фары на Лада Гранта в случае, если их нет.

• качественные противотуманные фары Лада Гранта,
• монтажный набор для подключения ПТФ Гранта,
• отвертки «плюс/минус»,
• дрель и любое тонкое сверло,
• наждачный камень подходящего диаметра, напильник или мелкозернистая наждачная бумага,
• нож канцелярский,
• кусачки,
• комплект ключей.

Далее проводится установка ПТФ на Гранту своими руками по описанному ниже алгоритму.

1) Во-первых, отсоединяем минусовую клемму от аккумулятора. Этот шаг просто необходим, так как любая работа с электрикой требует предварительного обесточивания.

2) Снимаем передний бампер. Для этого откручиваем болты крепления решетки радиатора и бампера, два болта, расположенные под номером, и болты нижнего крепления. Затем выворачиваем саморезы, которые крепят бампер снизу к подкрылкам и в колесных арках

Аккуратно вытаскиваем бампер, осторожно раздвигая в стороны его уголки

3) Ставим бампер на ровную поверхность. Чтобы подготовить место под туманки на Гранту, воспользуемся дрелью. По периметру штампованной выемки сверлим отверстия.

Затем избавляемся от заглушки с помощью ножа. Края отверстия получаются неровными – сглаживаем их наждачным камнем, зажатым в дрель, напильником или мелкозернистой наждачной бумагой.

С другой стороны бампера производим такие же операции.

4) Вставляем корпус фары в посадочное место и фиксируем его саморезами – таким образом выполняется установка ПТФ на Гранту.

https://www.youtube.com/watch?v=ytpressru

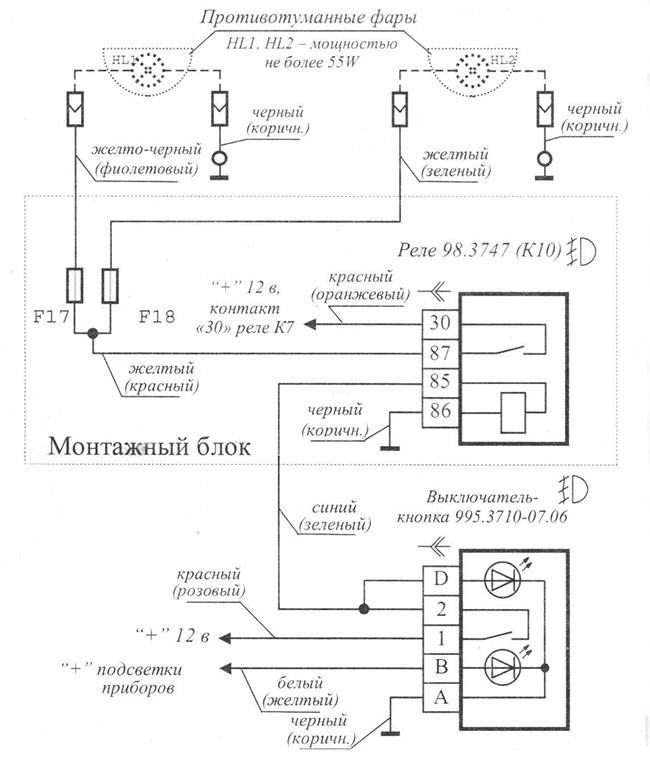

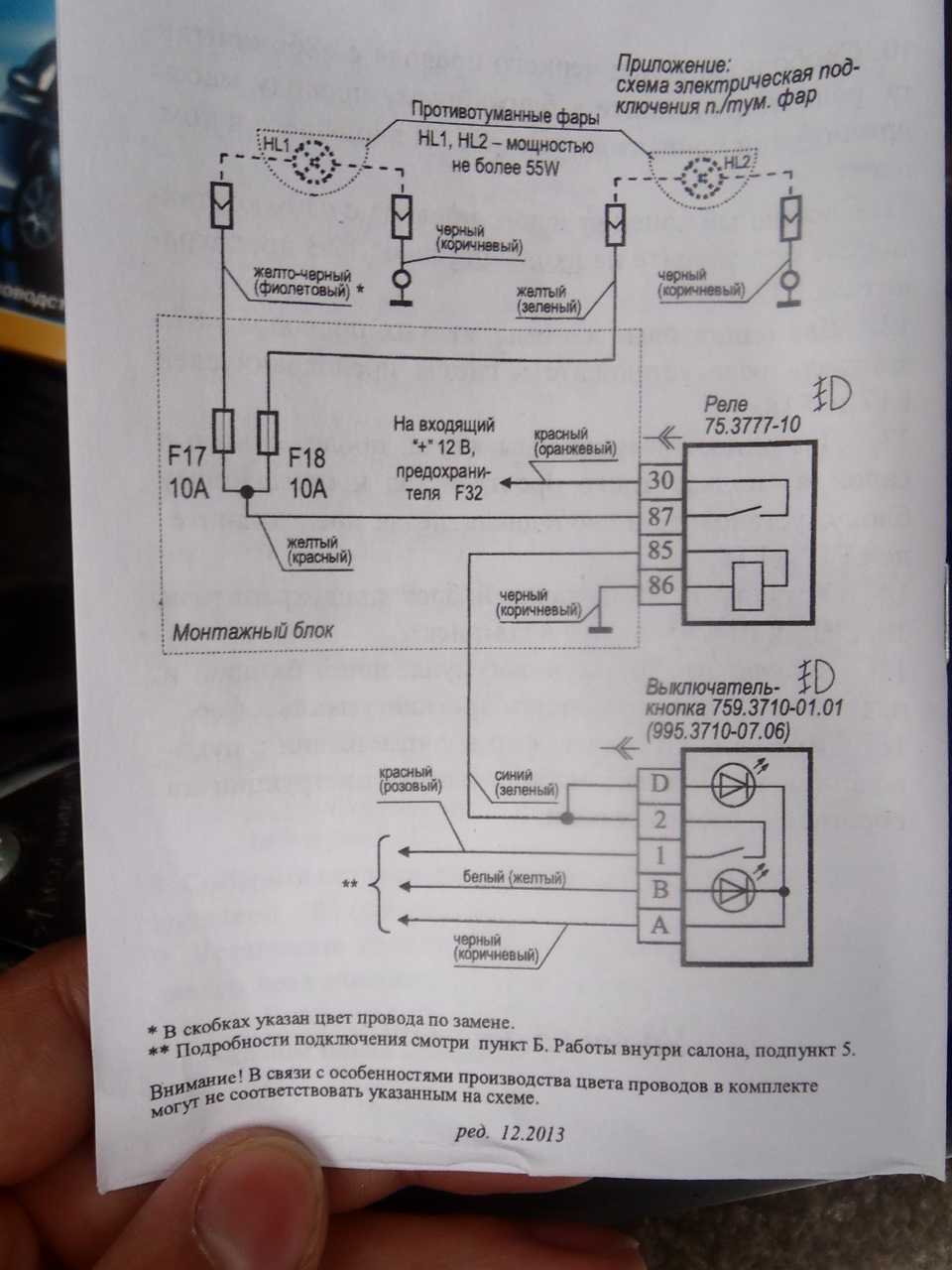

5) Далее осуществляем электромонтаж ПТФ. Схема подключения находится в инструкции к монтажному набору. Провода в салон автомобиля заводим через подкапотный отсек и отверстие для проводки монтажного блока.

6) Устанавливаем в монтажный блок реле и предохранитель, отвечающие за фары противотуманные Гранта. Один из проводов нужно подсоединить к кнопке, включающей задние ПТФ. Такой вариант подключения к модулю управления светотехникой (МУС) наиболее прост в исполнении, и данные о работе прибора будут выводиться на приборную панель.

7) Навешиваем бампер на место, одновременно втягивая провода ПТФ в подкапотное пространство. Надежно закрепляем их стяжками.

Подсоединяем клемму к аккумулятору и проверяем, как работают на Лада Гранта противотуманные фары. При необходимости, регулируем пучок света ПТФ в один уровень с ближним светом фар.

Противотуманные фары Гранта Лифтбек монтируются аналогично.

Чтобы купить противотуманки на Гранту, достаточно заехать в любой автомагазин, либо заказать их по интернету, не выходя из дома. Совсем немного времени потребуется, чтобы установить противотуманные фары на Гранту, цена на них вполне приемлема, а преимущества использования окупят все затраты.

Автор всех статей на сайте!Собственный сервис “Нью-Лайн Авто”Все виды работ.

https://www.youtube.com/watch?v=ytpolicyandsafetyru

Специализация: Lada

Варианты использования светодиодов в автомобильных фарах

Вставить светодиодные лампочки в фары автомобиля возможно, но не всегда это будет правомерным действием. Конструкция цоколя и его расположение позволяет установить диодные лампы в габариты, фары или светодиоды в противотуманки. Но не во всех случаях это разрешено законом.

Фары головного света

Автолюбители, увлеченные тюнингом, часто дорабатывают свою машину. Изменить фары легче всего остального оборудования. Установка ксенона и светодиодов в фары не вызывает особых сложностей, сделать это может каждый. Такая доработка не всегда является законной, но на свой страх и риск эти автолюбители ездят по дорогам. При этом они зачастую причиняют неудобство другим участникам движения.

Неправильно отрегулированные фары могут ослеплять водителей встречных машин. В среднем водителю потребуется более минуты, чтобы восстановить зрение.

Светодиодные фары освещают дорогу хуже, если они установлены не по правилам. Обычный светоотражатель не рассеивает свет необходимым образом. Поэтому устанавливать в фарах светодиоды недопустимо, если это не предусмотрено конструкцией автомобиля.

Противотуманные фары (ПТФ)

Водители устанавливают в противотуманки светодиодные лампы, т.к. считается, что они обладают большим ресурсом и устойчивостью к изменяющимся условиям окружающей среды. Поставить светодиоды в ПТФ не составит труда.

Если изначально ПТФ вообще не были предусмотрены конструкцией авто, то ставить их на машину следует в соответствии с ГОСТ 8769-75 41 и ГОСТ 48-2004. Установка светодиодных ламп в ПТФ является внесением изменения в конструкцию авто и расценивается как нарушение регламента по допуску транспортных средств к эксплуатации. Светодиодные лампы в противотуманных фарах должны обладать белым или селективно-желтым светом.

Законная установка диодных ламп в противотуманные фары возможна, если соблюдены условия по соответствию маркировки светодиодов и противотуманок. На данный момент этот вопрос еще не регламентирован законом окончательно.

Габариты автомобиля

Устанавливать светодиодные лампы в габариты законом запрещено. Прежде всего это связано с несоответствием маркировки фар и лампочек, установленных в них. Но здесь работает принцип – когда нельзя, но очень хочется, то можно.

Светодиоды в габариты подбирают по температуре свечения до 5000 К, отдавая предпочтение холодным оттенкам.

Правильно смонтированные светодиодные габариты не привлекут внимание автоинспекторов, поэтому такой тюнинг останется незамеченным

Установка противотуманных фар на Лада Гранта

Противотуманные фары — полезная опция для каждого автовладельца. Помимо работы непосредственно во время тумана, их можно использовать и в обычных ночных режимах, для увеличения веера света перед автомобилем. Однако же на Лада Гранта, как и на многие современные автомобили подобного класса, противотуманные фары (далее ПТФ) устанавливаются не на все комплектации. Сегодня мы рассмотрим их установку своими руками.

Как установить ПТФ на Гранту

Для самостоятельно установки потребуется минимальный набор инструментов и умение читать электрические схемы, иметь минимальные знания по работе с проводкой авто. Для наиболее простого подключения будем использовать уже готовые наборы для подключения ПТФ, которые продаются практически в любом автомагазине. Так же есть вариант с подключением ПТФ в штатное место в модуле управления светом, но для этого потребуется его замена на блок от версии «Люкс», что ведет к дополнительным затратам.

Помимо проводки для подключения потребуются и сами фары, на рынке для Лада Гранта сейчас предлгается два варианта ПТФ: производства Киржач и Луч (бывший Bosch). Как автор этой статьи рекомендую именно первый вариант, т.к. он имеет сферическое стекло, которое лучше выдерживает удары камней и в целом на них нет жалоб, в отличии от ПТФ компании Луч. На фото ниже  слева — Киржач, справа — Луч.

Для установки ПТФ в бампер потребуется его снять. Как это сделать вы можете прочитать на нашем сайте в статье «Снятие бампера на Лада Гранта».

После снятия бампера нам потребуется прорезать отверстие для ПТФ в выштамповках на бампере. На новых автомобилях иногда в этом месте встречается заглушка, которая просто выдавливается. Если у вас таковой не оказалось, используйте сверло и канцелярский нож, как указано на фото.

Массу для проводки ПТФ можно взять с болта на щитке передка, они отмечены красным на фото. Саму проводку заводим в салон через штатное отверстие в левом крыле, где входит вся проводка в монтажный блок. Провести проводку можно так же через другие уплотнители в щитке передка, например через уплотнитель проводки педали газа.

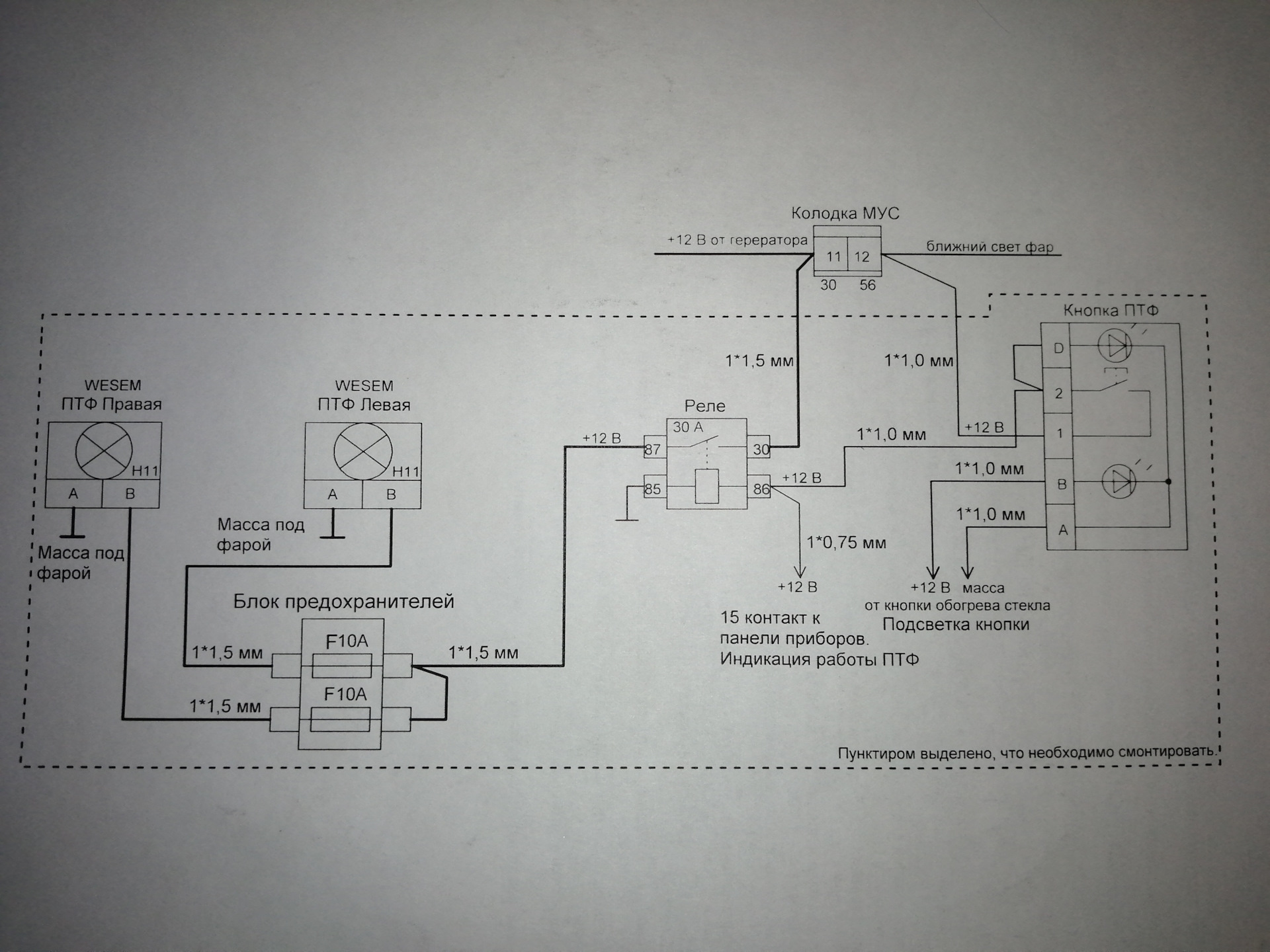

Подключение выполняем в монтажном блоке, полностью по указанной ниже схеме.
