Снятие и установка штатной магнитолы на Приоре

Безусловно, одной из самых узнаваемых моделей отечественных автомобилей на сегодняшний день является «Лада Приора»

Ее надежность и приемлемая цена привлекает внимание многих будущих и настоящих автовладельцев

Большинство водителей предпочитают создавать свой собственный стиль в салоне транспортного средства. Как и любой другой автомобиль, Приора имеет некоторые конструкционные особенности, которые рекомендуется изучить перед созданием этого самого «собственного стиля».

Одна из этих особенностей связана с магнитолой. Владельцы данной модели автомобиля часто задают вопрос «Как снять штатную магнитолу на Приоре?» Демонтаж магнитолы происходит в несколько этапов:

Этап первый: снятие панели

Первым шагом нужно избавиться от помехи в виде панели. Для этого, нужно знать, как снять панель магнитолы на Приоре. Снимается она следующим образом:

• Выкручиваются два винта, которые находятся под блоком управления кондиционером;
• Удаляется чехол коробки передач (для этого его нужно поддеть тонкой плоской отверткой);
• Откручиваются два нижних винта крепления.

После представленных выше действий, следует легко потянуть панель на себя.

Когда панель снята, можно приступать ко второму этапу: щелчок.

Для второго этапа нам понадобится два специальных крючка (их цена – 25 руб/шт, продаются практически в любом автомобильном магазине). Их нужно вставить в отверстия, которые находятся под кнопками «Scan» и «ТА». Когда прозвучит щелчок, это будет означать, что половина работы уже выполнена.

Этап третий: сведение

Щелчок означает, что крючки зацепились за крепления магнитолы, которые находятся в корпусе. Теперь, крючки нужно немного свести друг к другу и потянуть на себя. Если, с первого раза не получилось, нужно попробовать снова.

Этап четвертый: удаление защелки

Когда крючки будут сведены на достаточное расстояние, тогда прозвучит второй щелчок, который означает отжим защелки.

После этого, магнитолу можно легко извлечь голыми руками.

Многие, также, задают вопрос: «Как установить магнитолу в Приору?». Для её установки нужно провести все этапы в обратном порядке.

Одним из важных примечаний в демонтаже является то, что не следует тянуть магнитолу слишком резко, так как существует риск разрыва тонких проводов и повреждения разъема. Если, есть необходимость снятия разъема USB, возможно, нужно будет снять крышку бардачка.

Одним из вариантов улучшения комфорта в салоне автомобиля станет подключение магнитолы Приора. Машина, после этого, обновится и ездить на ней станет намного приятней.

Представленная выше информация дает полный ответ на вопрос «Как вытащить магнитолу Приоры?». С помощью данной статьи, можно безопасно и легко провести демонтаж автомобильного музыкального проигрывателя.

Неисправности и их устранение

В списке наиболее частых неполадок можно назвать следующие.

Не включается автомагнитола Pioneer. Если не работает головное устройство, причин может быть несколько (сгорел предохранитель, вышла из строя проводка, произошла поломка акустического оборудования). В любом из этих вариантов лучше обратиться в специализированный центр. Там проведут диагностику и установят точную причину, почему гаснет кнопка питания на автомагнитоле.

Магнитола не до конца выключается. Причиной этому может стать плохое заземление. Сложности с отключением также бывают при неплотном прилегании устройства к гнезду. В этом случае достаточно надежно закрепить прибор, как проблема устранится.

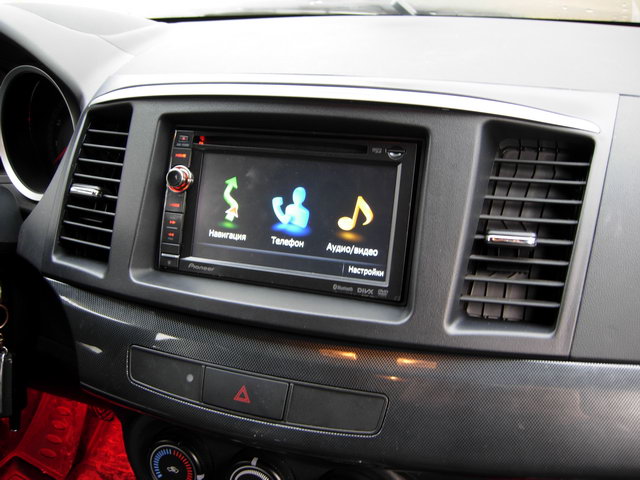

Установка магнитолы MMCS J-05 на Mitsubishi Лансер 10

В подключении, мне очень помогла информация с сайта mmc-manuals.ru, а именно схема расположения и распиновки разъёмов MMCS NR-261.

А также, схема распиновки штатных аудиоразъемов.

Если у вас установлена обычная магнитола, без дисплея, то к ней будет подключено 2 разъема: С-103 и С-105. Для работы магнитолы MMCS необходим еще третий разъем С-133, этот разъем на дорестайлинговом Лансер 10 будет примотан к проводке магнитолы.

Как правило, на дорестайлинговом Лансер 10 восстанавливать проводку для подключения не потребуется, все разъемы, со всеми необходимыми проводами будут с завода.

А вот на рестайлнговом Лансер 10 проводка урезана, будет отсутствовать разъем С-133, а также в разъемах С-103 и С-105 будут отсутствовать некоторые провода. Это все придется наращивать.

Разъем С-105 магнитолы MMCS

1.
2.
3.
4. Правый AUX.
5.
6.
7.
8. Панель магнитолы (не используется в магнитоле MMCS).
9. Панель магнитолы (не используется в магнитоле MMCS).
10.
11.
12.
13. Левый AUX.
14. Общий AUX.
15.
16.
17.
18. Панель магнитолы (не используется в магнитоле MMCS).

В данном разъеме, из проводки, можно пока ничего не восстанавливать, но в ближайшем будущем в этот разъем добавим пины, необходимые для работы блока Hands free нового образца и USB.

Разъем С-103 магнитолы MMCS

Распиновка разъема С-103:
1. + АСС
2. + Кнопки на руле
3. CAN
4.
5. + Динамик (з. прав.)
6. + Динамик (п. прав.)
7. + Динамик (з. лев.)
8. + Динамик (п. лев.)
9. + Подсветки
10. + Постоянный
11. Скорость
12. — Кнопки на руле
13. CAN
14. + Антенны
15. — Динамик (з. прав.)
16. — Динамик (п. прав.)
17. — Динамик (з. лев.)
18. — Динамик (п. лев.)
19.
20. Масса

И если сравнивать с разъемом С-103 на моем автомобиле, то у меня в данном разъеме не хватает 4 проводов:

— пин 1, это постоянный плюс, его можно взять с прикуривателя, либо с разъема С-310 пин 1 блока ЕТАКС, это разъем для подключения дополнительного оборудования.
— пин 9, это плюс подсветки, его можно взять с пин 16 разъема С-10 аварийной сигнализации.
— пин 11, это сигнал скорости автомобиля, его можно взять с разъема приборной панели С-01 пин 20.
— пин 20, это масса, берем с кузова автомобиля.

Также имейте ввиду, на автомобилях от 2012 года в разъеме могут отсутствовать пины 23 и 33, это кан шина. Ее можно взять с разъема С-04 за щитком приборов. Пин 3 подключаем в пин 23 разъема С-103, а пин 13 подключаем в пин 33 разъема С-103.

Либо кан шину можно взять с разъема приборной панели С-01, пин 14 подключаем в пин 23 и пин 15 в пин 33.

Восстановление разъема С-133 магнитолы MMCS

Разъем С-133 я начал восстанавливать в статье про установку штатной камеры заднего вида. В качестве донора я использовал дверной разъем с-126 или с-112, ответная его часть идеально подошла на роль разъема С-133.

Распиновка разъема С-133:
1.
2.
3.
4.
5.
6.
7. Видеосигнал камеры
8. + 6.5 вольт камеры
9.
10. Масса
11. + Постоянный
12.
13.
14.
15.
16.
17.
18.
19. Минус камеры
20. Экран камеры
21. Обнаружение камеры
22.
23. Сигнал заднего хода
24.

Если сравнивать с разъемом С-133 на моем автомобиле, то у меня в данном разъеме не хватает 3 проводов:

— пин 10, это масса, берем с кузова автомобиля.
— пин 11, это постоянный плюс, берем с пин 10 разъема С-103 магнитолы, врежусь к данному проводу с помощью зажимной клеммы.
— пин 23, это сигнал заднего хода, берем с пин 2 разъема С-311 блока ЕТАКС.

Реклама. ООО «АЛИБАБА.КОМ (РУ)», ИНН 7703380158
Теперь проводка восстановлена.

Как включить и выключить магнитолу

Перед включением автомагнитолы Pioneer MVH-150 требуется обеспечить подачу питания, процедура зависит от способа коммутации оборудования. При подключении напрямую к батарее пользователю требуется нажать на кнопку Src-Off, после чего выбрать желаемый режим работы. При коммутации через замок зажигания или отдельную клавишу понадобится повернуть ключ или перевести тумблер в требуемое положение.

При изъятии ключа из замка зажигания активируется таймер, отключающий питание через 3 минуты простоя. Если пользователь хочет выключить магнитолу Пионер MVH-150UB принудительно, то потребуется предварительно настроить оборудование. Приложенный мануал на русском языке не содержит информации по программированию функции отключения, при этом в литературе на английском языке процедура описана.

Инструкция по настройке кнопки отключения:

1. Зайти в меню настройки и выбрать раздел System, в котором понадобится отключить параметр энергосбережения PW Save.
2. Нажать на кнопку Src-Off, оборудование выключится, но остается действующей подсветка клавиш и часы на дисплее.
3. Воздействовать на клавишу Display для отключения индикаторов.
4. Повторные отключения выполняются нажатием на кнопку Src-Off. Если пользователь отсоединит батарею от бортовой сети автомобиля, то настройка выполняется заново.

Установка магнитолы

После прокладки всех проводов у нас будет примерно такая картина:

Подключаем все провода к магнитоле (провод камеры заднего вида я подключил заранее, прокладку его оставил напоследок).

Включаем магнитолу, проверяем ВСЕ её функции (микрофон, GPS, кнопки на руле, усилители/сабвуферы/мониторы, радио, камеру и т.д.).

Если что-то не работает или работает неправильно, устраняем косяки соединений.

Только убедившись, что всё хорошо, действуем дальше.

Основные жгуты проводов и разъёмов обматываем полосками виброизоляции. Во-первых, придаём эстетики, во-вторых, избавляемся от возможных шумов:

Ещё раз обращаю внимание, что все функции должны быть уже проверены. Виброизоляция отрывается только кусками и не отматывается, как изолента.. Ставим магнитолу на место, прикручиваем кронштейны и ставим на место рамку, не забыв подключить к ней разъём.

Ставим магнитолу на место, прикручиваем кронштейны и ставим на место рамку, не забыв подключить к ней разъём.

Снова включаем, еще раз напоследок перед окончательной сборкой проверяем функционал.

Основные принципы настройки магнитолы Pioneer DEH, MVH и других моделей

Чтобы избавиться от искажений, которые обязательно будут при звучании ненастроенной или неправильно настроенной аудиосистемы, а также выбрать подходящую мощность басов и чистоту твитов, необходимо выбирать и поочередно настраивать их с помощью меню. Устройство настраивается с помощью панели управления, в центре которого расположен круглый джойстик. Выбор и установка параметров магнитолы происходит с помощью вращения и утапливания круглой рукояти джойстика в корпус устройства. Смотрите фотоинструкцию по настройке магнитолы Pioneer для наглядного понимания принципа выбора необходимых параметров.

Настройка магнитолы Pioneer DEH и других устройств, начиная с моделей 3100, начинается с джойстика, с помощью которого осуществляется переход между пунктами меню. Круглая рукоять джойстика может вращаться в любом направлении, а также утапливаться в корпус магнитолы. Перед началом настройки необходимо установить громкость на уровне 30, чтобы иметь возможность корректно воспринимать качество звучания. Пусть вас не смущает хрип и другие шумы в начале настройки – после успешной наладки магнитолы они исчезнут.

Как подключить магнитолу Pioneer по схеме и цветам проводов

Автомобильная аудиосистема уже давно перестала быть роскошью. В настоящее время трудно встретить автомобиль лишенный такой распространенной опции. На сегодняшний день автомобильные магнитолы представлены в самом широком ассортименте. Таким образом, даже самый взыскательный меломан не останется разочарованным.

Как только заветная магнитола куплена, возникает вполне естественный вопрос: каким же образом подключить её к электросистеме автомобиля?

Конечно же всегда можно воспользоваться услугами автоэлектриков, и проблема будет решена. Но такой исход дела устраивает далеко не всех автолюбителей.

Некоторые из них заинтересованы в том, чтобы без сторонней помощи, собственными силами, произвести установку автомагнитолы. Такой подход позволяет освоить ряд технических умений и навыков, и экономит ваши сбережения.

Завершающие работы

После установки шахты для магнитолы Pioneer и ее подключения остается провести ряд завершающих работ, чтобы гарантировать правильное функционирование и эстетически приятный внешний вид установленного оборудования.

1. Закрепление панели и рамки. После того, как магнитола установлена в шахту, необходимо закрепить панель и рамку на месте. Внимательно проверьте, чтобы все фиксаторы были надежно зафиксированы, а панель и рамка не имели лишних зазоров или трещин.

2. Подключение дополнительных устройств. Если у вас есть дополнительные устройства, такие как USB-порты, Bluetooth-модуль или усилитель, необходимо подключить их к магнитоле. Убедитесь, что все провода и кабели правильно подключены и надежно закреплены.

3. Настройка аудиосистемы. После установки магнитолы и всех дополнительных устройств, приступите к настройке аудиосистемы. Проведите тестовое прослушивание различных музыкальных композиций, чтобы убедиться, что звук воспроизводится четко и качественно.

4. Ремонт и восстановление. Если в процессе установки или настройки обнаружены какие-либо проблемы, не стесняйтесь обращаться за помощью к квалифицированным специалистам. Они смогут оперативно устранить возникшие неполадки и вернуть вашей магнитоле и аудиосистеме полную работоспособность.

5. Финальная чистка и отделка. По завершении всех работ, не забудьте провести финальную чистку и отделку установленной магнитолы и ее окружения. Уберите все следы пыли и грязи, протрите поверхности сухой чистой тканью и при необходимости примените специальные моющие и полирующие средства для автомобильного интерьера.

Следуя этим рекомендациям и выполняя все завершающие работы, вы сможете наслаждаться комфортным использованием магнитолы Pioneer и наслаждаться качественным звуком в своем автомобиле.

Сабвуфер

Как настроить магнитолу Пионер под сабвуфер? Настройка параметров производится по следующей схеме:

• Входим в раздел меню «Эквалайзер» и выбираем пункт «Пользовательские установки», все параметры которого приводим к нулю.
• Далее выбираем «Микшер», «Баланс» и проверяем подключение и звучание штатных динамиков в автомашине. Включаем каждый из 4 динамиков поочередно и слушаем их звучание.
• Затем выставляем значения срезов для динамиков и сабвуфера. Для фронтальных динамиков это 12 дБ на частоте 50 Гц. Для тыловых также 12 дБ при частоте 63 Гц.

• В разделе «Положение прослушивания», выбираем «Кресло водителя».
• В пункте меню «Уровень АС» для ближе расположенных левых динамиков, выставляем значение в 1-2 Дб. Чуть большее значение для динамиков правой части салона авто.
• Включаем автомагнитолу и по своему усмотрению регулируем баланс звука между фронтальным и тыловым звуковым оборудованием.
• После нахождения оптимального уровня звучания переходим в раздел «Сабвуфер» и меняем временные корректировки на постоянное значения сабвуфера.

Установка рамки для магнитолы Pioneer

Выбор подходящей рамки

Перед началом установки необходимо выбрать подходящую рамку для вашего автомобиля и магнитолы Pioneer

Существует множество моделей рамок, поэтому важно выбрать ту, которая будет идеально сочетаться с дизайном вашего автомобиля и габаритами магнитолы

Убедитесь, что рамка имеет правильные размеры и конфигурацию для вашей магнитолы Pioneer. Это позволит гарантировать точное и надежное крепление и предотвратить любые повреждения в процессе установки.

Установка рамки

Процесс установки рамки для магнитолы Pioneer обычно состоит из следующих шагов:

1. Подготовка автомобиля:

Перед установкой рамки необходимо включить автомобиль, отключить стерео систему и удалить предыдущую магнитолу (если она у вас была).

2. Разъединение электрических проводов:

Отсоедините электрические провода от задней части старой магнитолы и аккуратно уложите их в сторону. Перед установкой новой магнитолы обязательно проверьте цвета проводов и подключите их к соответствующим разъемам новой магнитолы.

3. Установка рамки:

Поместите рамку на свое место, совместив ее с отверстием в салоне автомобиля. Убедитесь, что рамка плотно прилегает к поверхности автомобиля и нет видимых зазоров или люфтов.

4. Закрепление рамки:

Используйте крепежные элементы (обычно входят в комплектацию рамки) для закрепления рамки на месте. Проверьте, что рамка надежно закреплена и не двигается.

5. Установка магнитолы:

После того, как рамка будет закреплена на своем месте, аккуратно установите магнитолу Pioneer в рамку и убедитесь, что она тоже плотно прилегает к рамке и не двигается.

После установки магнитолы в рамку, подключите электрические провода и проверьте ее работоспособность. Если все работает как задумано, аккуратно уложите провода и закройте приборную панель.

Теперь вы знаете, как правильно установить рамку для магнитолы Pioneer. Этот процесс может требовать некоторого времени и внимания, но правильная установка рамки позволит вам наслаждаться отличным звуком вашей магнитолы в течение длительного времени.

Снятие магнитолы стандартными ключами

Перед тем как переходить к процессу, перечислим, что для этого понадобится.

Необходимые инструменты

1. Штатный комплект ключей, поставляемый с магнитолой (ключей может быть как 2, так и 4, в зависимости от модели устройства).
2. Нож (если придётся поддевать рамку).

Последовательность извлечения автомагнитолы из ниши

1. Снимается передняя панель автомагнитолы, при необходимости снимается и декоративная рамка, находящаяся под панелью (на старых магнитолах эта рамка обычно загораживает разъёмы для ключей, на более современных устройствах этой проблемы нет).
2. Открывается доступ к отверстиям под ключи. Они находятся у боковых стенок магнитолы.
3. Штатные ключи вставляются в отверстия до щелчка. Иногда для этого потребуется приложить значительное усилие, либо слегка покачать ключ влево и вправо, одновременно вдавливая его в отверстие.
4. После того как ключи установлены, устройство аккуратно вытягивается из ниши.

Инструкция по снятию устройства

Перед тем, как поменять установленную автомагнитолу на новую, нужно сначала снять старое устройство.

Демонтаж прибора с авто

Для снятия необходимо приготовить небольшой набор инструментов и материалов:

• набор ключей для автомагнитолы, которыми она комплектуется с завода;
• крестообразная и шестигранная отвертки;
• канцелярский нож;
• небольшая коробка;
• пинцет для снятия облицовки;
• изолента;
• карандаш.

Важно грамотно вынимать прибор, чтобы не нарушить проводку (автор видео — Кирилл Збруенко)

Подготовка

Перед тем, как снять магнитолу с машины, нужно выполнить подготовительные работы:

1. Перед началом работ нужно заглушить двигатель и обесточить автомобиль, отсоединив минусовую клемму от аккумуляторной батареи.
2. Вынимая штекера от разъемов, не стоит их дергать, чтобы не сломать. Все провода от гнезд в задней части следует отсоединять максимально аккуратно.
3. Если при демонтаже будет много проводов, следует приготовить изоленту и карандаш, чтобы затем разобраться с проводкой. Провода необходимо изолировать и пометить.
4. Далее необходимо подготовить ключи для магнитолы. Каждый производитель применяет для своих приборов скрытые от глаз крепления. Следует разобраться, какой крепежный материал используется, и подобрать соответствующий инструмент. Обычно к штатной автомагнитоле ключи прилагаются.
5. При демонтаже следует учитывать, что некоторые модели имеют салазки, которые помогают извлечь прибор из посадочного места.

Автомагнитолы отличаются дизайном и креплениями. Обычно имеется два прямоугольных и четыре круглых крепления.

Ключи для снятия

Основной алгоритм действий

Снятие магнитолы состоит из следующих действий:

1. Перед тем, как снять автомагнитолу, необходимо демонтировать переднюю панель, которая защищает внутренние детали от механического повреждения. Снимать ее нужно аккуратно, чтобы не повредить и не поцарапать обшивку.
2. На следующем этапе необходимо выкрутить винты, с помощью которых крепится прибор к корпусу. Для этого используют крестообразную отвертку. Все болтики и винтики складываем в приготовленную коробочку, чтобы не потерять.
3. Теперь устройство можно вынуть из гнезда, где она находится, потянув на себя. На некоторых авто демонтаж проходит без проблем, но встречаются модели, на которых вытаскивать прибор тяжело.
4. Вынув автомагнитолу из посадочного места нужно отключить все разъемы. Для этого тянем вверх стопорки синего цвета, затем нужно нажать на освободившийся лепесток и можно отключать разъем с питанием. Антенну просто вынимаем из гнезда.

1. Отверстия и винты для снятия

2. Снятие прибора с помощью ключей

3. Штекера после отсоединения После того, как удалось вытащить аппарат, выполняется либо замена магнитолы, либо ее ремонт в случае, если она не работает. Если вы не знаете, как разобрать устройство, лучше доверить ремонт специалисту. При уверенности в своих силах, нужно разобрать магнитолу, устранить неисправность и поставить ее обратно.

Установка нового изделия выполняется по инструкции, которая прилагается к нему

Важно помнить, что если неправильно установить магнитолу в машине, она будет плохо звучать, а может и стать причиной короткого замыкания или даже пожара. Поэтому подключать устройство нужно только по инструкции

Загрузка …

Выбор места установки

1. Подготовьте необходимые инструменты:

Перед тем, как приступить к установке, убедитесь, что у вас есть все нужные инструменты. Вам понадобится отвертка, проводники, ножницы, изолента и другие инструменты, которые могут понадобиться вам в процессе установки.

2. Рассмотрите несколько вариантов установки:

Перед тем, как определиться с выбором места установки шахты магнитолы Pioneer, рассмотрите несколько вариантов:

• стандартное место установки (в центре панели приборов);
• место установки на торпедо;
• место установки на консоли;
• место установки на двери;

Выберите наиболее удобное и практичное место в вашем автомобиле. При выборе места установки учитывайте, что шахта магнитолы должна быть легко доступна водителю и не мешать ему в управлении автомобилем.

3. Определите, каким способом будут проходить провода:

Перед установкой шахты магнитолы Pioneer, определитесь, каким способом будут проходить провода. Наиболее практичным вариантом является рассекание изоляции проводов на нужной длине и соединение их с выводами шахты магнитолы. Обмотайте все провода изоляционной лентой и установите шахту магнитолы в выбранном месте.

Важно помнить, что место установки шахты магнитолы Pioneer должно быть безопасным и удобным для вас и вашего автомобиля, а также соответствовать требованиям производителя

Подключение

Автомагнитола Пионер может быть подключена двумя способами. Первый из них и будет представлен ниже. Первый способ подключения подразумевает использование штатного разъема, а второй — подключение без стандартных соединителей.

Инструкция автомагнитолы pioneer

С другой стороны второй метод подключения популярен в среде автомобилистов из-за того, что иного выхода просто не остается. В частности, если на транспортном средстве нет соответствующего разъема для подключения, приходится этот способ использовать.

Маркировка проводов

Как правило, при подключении любой автомагнитолы используется стандартная схема подключения. Установка автомагнитолы Пионер – не исключение. Итак:

• Желтый толстый провод – коммуникация с АКБ через предохранитель.
• Красный провод толстый – подключается к аккумуляторной батарее через замок зажигания. Устройство будет функционировать только при включенном замке зажигания.

Алгоритм подключения автомагнитолы Пионер

Pioneer инструкция к автомагнитоле

Штекеры по стандарту ISO – это принятый международно стандарт подключения для всех автомагнитол. Итак, для подключения автомагнитолы первым способом понадобятся:

• Штекеры;
• Переходники;
• Изолента.

• Обрезаем провода от штекера магнитолы или проводки автомобиля.
• Подключаем автомагнитолу, согласно цветовой распиновки, приведенной выше.
• Все провода тщательно изолируем лентой.

Установка контактов по стандарту ISO дает возможность в дальнейшем устанавливать новую автомагнитолу pioneer без прокладывания проводов. Достаточно будет вытащить по салазкам старую магнитолу, переключить штекеры и все.

Инструкция к автомагнитоле pioneer

Если на автомобиль никогда не подключалась автомагнитола, то придется сделать следующее:

• Протянуть акустический провод для динамиков, в соответствие с вышеприведенной распиновкой.
• Прикрепить рамку автомагнитолы к панели консоли.

• После установки рамки в готовый слот, выгибаются лепестки металла на рамке (делается это отверткой и таким образом, рамка надежно сидит на своем месте).
• Подключаем магнитолу к штекерам.
• Вставляем в гнездо до появления характерного щелчка.
• Проверяем работу магнитолы.

При демонтаже автомагнитолы достаточно будет разжать боковые лепестки.

Вышеописанная инструкция подключения автомагнитолы Пионер не единственная. Здесь процесс описывается в общих чертах, а для тщательной информации рекомендуется использовать не только пошаговые рекомендации, но и фото и видео – материалы, где все тщательно показывается и рассказывается. Цена установки автомагнитолы своими руками будет очень низкой, ведь придется потратиться только на пару штекеров и изоленту.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием.

• Как работать в мерседес салоне



• Какие диски подходят на иж юпитер



• Лада веста что означает веста



• Как работает спидтроник мерседес



• Yamaha 55 beds сколько полюсов для тахометра

Как настроить

Перед началом эксплуатации настраиваются базовые параметры оборудования — язык меню, значение часов и шаг сетки ультракоротковолнового тюнера. Руководство к 150UB рекомендует сохранять базовый шаг 50 кГц, позволяющий сохранять в памяти корректное значение частоты радиостанции.

Настройка магнитолы выполняется через меню, вызываемое нажатием на поворотный регулятор громкости. Меню позволяет отрегулировать параметры работы встроенного тюнера и управлять режимом приема дорожных сообщений.

При поступлении информации происходит автоматическая приостановка трансляции радиостанции, сообщение передается голосом и дублируется текстом на дисплее.

Регулировка оборудования под колонки включает в себя:

• баланс между фронтальными и тыловыми колонками;
• соотношение громкости между динамиками левого и правого бортов;
• настройку встроенного эквалайзера или создание собственной кривой;
• корректировку тонкомпенсации (выравнивание частот на низкой громкости);
• включение дополнительного усиления низких частот.

https://youtube.com/watch?v=Lt5D3-15Kiw

Оборудование оснащено функцией фильтрации высоких частот, позволяющей улучшить звучание. Пользователь выбирает частоту среза из ряда доступных значений. Дополнительный режим SLA предназначен для регулировки уровня громкости для различных источников, позволяя избежать скачка при переключении трансляции с радиоприемника на встроенный проигрыватель файлов. При использовании сабвуфера требуется установить частоту среза, позволяющую транслировать через динамик только низкие частоты.

Как настроить

Настройки магнитолы Pioneer влияют на качество приема радиосигналов и трансляции музыкальных записей. Изменение рабочих параметров производится через меню, особенности настройки изложены в инструкции. Перечень настраиваемых параметров зависит от модификации проигрывателя и версии прошивки, записанной в блок управления.

Отключение демо

Микропроцессор головного устройства поддерживает демонстрационный режим, заключающийся в трансляции на дисплей информационного сообщения. Для отключения параметра следует нажать регулятор громкости и зайти в настройки магнитолы, затем вращением рукоятки находится раздел System. Вращением головки потенциометра выбирается параметр Demo Off, затем производится нажатие на регулятор для подтверждения выбора. Пользователю требуется еще раз коротко повернуть регулятор, выбрать параметр Yes и нажать на ручку для внесения изменения в память.

Радио

Чтобы правильно настроить радиоприемник, необходимо:

1. При помощи кнопки SRS/OFF выбрать режим приема радиостанций.
2. Нажатиями на кнопку BAND пользователь выбирает диапазон принимаемых волн. Конструкция оборудования поддерживает радиостанции, работающие в диапазоне ультракоротких, средних и длинных волн.
3. Затем настраиваем частоту радиостанции, нажимая на кнопки сканирования эфира. Пользователь может предварительно настроить шаг сканирования из 2 фиксированных значений — 50 или 100 кГц. Дополнительно необходимо зайти в меню настроек и разрешить ручное сканирование эфира (параметр MAN в разделе SEEK).
4. Записать волну в ячейку памяти при помощи нажатия и удержания кнопок, обозначенных цифрами 1-6 (расположены под экраном или по бокам, зависит от модификации).

Допускается автоматический поиск радиостанций при помощи параметра BSM, выбираемого через меню настройки. Оборудование самостоятельно сканирует эфир и записывает в ячейки памяти частоты станций с максимальной мощностью сигнала.

Как выставить время

Пользователь может настроить часы через рабочее меню, которое вызывается нажатием на регулятор громкости. Для регулировки часов применяется раздел CLOCK SET, изменение значения часов или минут производится вращением регулятора громкости. Параметр выставляется в ходе общей настройки магнитолы в машине, значение времени отображается на жидкокристаллическом дисплее.

Как изменить язык

Чтобы изменить на магнитоле Пионер языковые параметры, следует нажать на поворотный регулятор для вызова меню. Затем необходимо перевести курсор к необходимому разделу, поворачивая шайбу потенциометра влево или вправо. После нахождения раздела LANGUAGE пользователь нажимает на регулятор и входит в подраздел, включающий 3-6 языков (зависит от модификации). Владелец выбирает необходимое значение поворотом корректора, параметр устанавливается кратковременным нажатием на регулятор.

Как выключить подсветку

В конструкции оборудования применен ступенчатый диммер, позволяющий изменить интенсивность подсветки экрана и кнопок. Настройка производится через раздел ILLUMINATION, часть моделей поддерживает автоматическое переключение цветов и включение подсветки клавиш при поступлении телефонного звонка.

Как сбросить настройки

Под сбросом настроек в оборудовании Пионер подразумевается перезагрузка микропроцессора с одновременным обнулением памяти. Для старта очистки требуется нажать зубочисткой на резиновую кнопку сброса (RESET) на фронтальной панели. Настройки сбрасываются после отключения аккумуляторной батареи от бортовой сети автомобиля.

Выбор места установки

1. Подготовьте необходимые инструменты:

Перед тем, как приступить к установке, убедитесь, что у вас есть все нужные инструменты. Вам понадобится отвертка, проводники, ножницы, изолента и другие инструменты, которые могут понадобиться вам в процессе установки.

2. Рассмотрите несколько вариантов установки:

Перед тем, как определиться с выбором места установки шахты магнитолы Pioneer, рассмотрите несколько вариантов:

• стандартное место установки (в центре панели приборов);
• место установки на торпедо;
• место установки на консоли;
• место установки на двери;

Выберите наиболее удобное и практичное место в вашем автомобиле. При выборе места установки учитывайте, что шахта магнитолы должна быть легко доступна водителю и не мешать ему в управлении автомобилем.

3. Определите, каким способом будут проходить провода:

Перед установкой шахты магнитолы Pioneer, определитесь, каким способом будут проходить провода. Наиболее практичным вариантом является рассекание изоляции проводов на нужной длине и соединение их с выводами шахты магнитолы. Обмотайте все провода изоляционной лентой и установите шахту магнитолы в выбранном месте.

Важно помнить, что место установки шахты магнитолы Pioneer должно быть безопасным и удобным для вас и вашего автомобиля, а также соответствовать требованиям производителя
