Снятие и установка выпускного коллектора своими руками

Основные причины неисправности

Выпускной коллектор двигателя — деталь, работающая при высоких нагрузках.

Во время эксплуатации авто на него воздействуют такие негативные факторы, как:

• высокая температура, передаваемая ему от отводимых газов;
• воздействие паров бензина, вызванное тем, что впускной коллектор ваз 2114 и выпускной коллектор имеют общую прокладку;
• воздействие отработанных газов;
• воздействие вибрации, передающейся от мотора.

Все это приводит к тому, что практически у всех машин, имеющих возраст более 7 лет (за исключением тех, на которых владельцы ездят пару раз в году) имеют сильно изношенный коллектор, требующий замены.

Сразу стоит отметить, что многие автосервисы предлагают услуги по аргонно-дуговой заварке щелей в изношенных коллекторах. Такая услуга, как правило, в несколько раз превышает по стоимости новую деталь, а долговечность такого ремонта в большинстве случаев не превышает одного года, после чего появляются новые трещины.

Именно по этой причине задумываться о возможном ремонте не стоит — если коллектор вышел из строя — его нужно заменить.

Еще одной проблемой, по понятным причинам встречающейся еще чаще, является прогоревшая прокладка коллектора 2114. При очень активной эксплуатации авто она может выходить из строя практически каждый год. Заменить ее можно также своими руками, а сама процедура замены ничем не отличается от замены коллектора (о ее последовательности будет сказано ниже).

Проверка регулятора напряжения генератора

Чтобы проверить регулятор напряжения, выключите все потребители, кроме дальнего света, и заново измерьте напряжение. Напряжение должно быть в диапазоне 13,2-14,7 В. Горит на панели приборов лампа заряда аккумулятор, это признак возможной неисправности генератора.

Горит на панели приборов лампа зарядки аккумулятора, это признак возможной неисправности генератора.

1. Отсоедините «-» провод от АКБ.

2. Отсоедините провод возбуждения генератора.

3. Ключом на десять отверните гайку крепления проводов к выходу «В+»…

…и снимите их.

4. Снимите ремень генератора , отверните регулировочный болт генератора и фиксирующую гайку.

5. Выньте натяжную планку.

6. Ключом «на 13» отверните гайку нижнего крепления генератора.

7. Выньте болт.

8. Снимите генератор.

Для начала, генератор отчистите от грязи, чтобы приятней было работать с ним. Мне не нравится работать, как некоторые мастера по уши в масле или мазуте. Однажды наблюдал как ремонтировали двигатель на Ниве, клапан свалился с капота на землю, а мастер установил его в двигатель, не протерев даже. Вопрос, как долго будет работать двигатель после подобного «ремонта». После того как почистите, начинайте разбор.

9. Отожмите три защелки, подденьте кожух отверткой…

10…и снимите его.

11. Крестовой отверткой отверните два винта…

12…и отведите регулятор напряжения

18. Расположение частей генератора перед разъединением рекомендуется пометить. 19. Через отверстие высокой головки «на 21» (удерживаемой трубным ключом) вставьте шестигранник «на 8» и отверните гайку крепления шкива.

20. Снимите шкив…

21… шайбу.

22. Крестовой отверткой отверните четыре винта, которые соединяют крышки. Болты выходят наружу и при эксплуатации они часто окисляются или ржавеют. Открутить их бывает очень сложно. Перед откручиванием желательно обработать их жидкостью WD-40.

Когда болты поддались, поставьте фломастером метку на обоих частях и на самом статоре генератора. Проблема в том, что на корпусах и статоре нет меток для контроля сборки. Если не проставить метки, то при сборке сложно найти правильное положение частей.

23. Снимите переднюю крышку.

24. Крестовой отверткой отверните три винта крепления обмоток статора…После этого, аккуратно отогните провода от обмотки вверх. Будьте внимательны, не отломите проводок.

25… винт крепления выпрямительного блока.

26. Снимите выпрямительный блок, ее еще называют “подковкой “(выпадет контактный болт)

27…и статор.

28. Надавите на втулку …

29…вытолкните ее вместе с ротором из задней крышки.

30. Поддев отверткой…

31…снимите втулку с заднего подшипника.

32. Двухзахватным съемником спрессуйте подшипник с вала ротора.

Если нет у вас съемника, то положите с двух сторон подшипника гайки на 8 и используя две отвертки как рычаги, снимите подшипник (на видео это наглядно показано)

Собирайте генератор в обратной последовательности (на видео в начале статьи показана разборка и сборка).

https://youtube.com/watch?v=iD4NEwj-Fsc

Необходимый инструмент для замены

Прежде чем приступить непосредственно к процессу, необходимо определиться с необходимым инструментарием. Итак, что же понадобится: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Рекомендуем: Снимаем передний бампер на Рено Дастер: ничего сложного, видео тому доказательство

Теперь, когда все подготовлено, можно приступать непосредственно к работе. Для того, чтобы коллектор снялся без особых проблем и заржавевшие болты не создали хлопоты, перед выполнением операций необходимо всё смазать WD-40. Желательно сделать это несколько раз. Перед тем, как выполнить операцию, необходимо ещё раз подумать, всё взвесить и рассчитать свои силы.

Пошаговая инструкция (алгоритм с фото)

Если, всё-же автолюбитель решился, то рассмотрим, пошаговую инструкцию по замене прокладки:

1. Снимаем «клемму-минус» с аккумуляторной батареи.

   Снимаем клемму с АКБ

2. Демонтируем трос акселератора. Снимаем трос газа
3. Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону.

   Снимаем топливные трубки указанные на фото

4. Отключаем разъем датчика положения дроссельной заслонки.

   Проводим отключение ДПДЗ

5. Отключаем разъем проводов регулятора холостого хода.

   Отключаем датчик РХХ

6. Открутить патрубки вентиляции картерных газов, усилителя тормозов.

   Откручиваем патрубки указанные на фото

7. Проводим демонтаж ресивера.

   Демонтируем ресивер

8. Снимаем провода блока управления впрыском (форсунками).
9. Демонтируем топливную рампу без демонтажа форсунок.

   Снимаем топливную рампу

10. Снимаем термоэкран с коллектора.

    Снимаем теплоэкран

11. Отсоединяем приемную трубу.

    Демонтируем приемную трубу

12. Снимаем впускной коллектор.

    Снимаем впускной коллектор

13. Открутив гайки крепления, демонтируем выпускной коллектор.

    Выкручиваем крепежные гайки и снимаем выпускной коллектор

14. Проводим замену прокладки.

    Проводим замену прокладки

15. Сборку проводим в обратном порядке.

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Цельная прокладка коллекторов

Прокладка, которая состоит из двух частей

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

• Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
• AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
• Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Рекомендуем: Предохранители и реле Opel Astra H в полной комплектации

Причины неисправности

Согнутые клапана вследствие нарушения фаз газораспределения

Когда, все процессы рассмотрены, можно перейти непосредственно к определению причин выхода из строя прокладки коллектора. Итак, рассмотрим, основные из них:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться. Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание

Советы по замене впускного коллектора

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

• ключи «на 8», «на 10», «на 13», «на 17»;
• насадка типа «кардан» и торцовые головки «на 17», «на 19»;
• магнитная отвёртка;
• отвертки, пассатижи;
• новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей.

Стоимость указана на весну 2017 года по Москве и области.

Ослабляем хомут и отсоединяем шланг вентиляции картера.

Замена выпускного коллектора и прокладки на ВАЗ 2114

Выпускной коллектор – узел, который отвечает за качества езды, без которых комфорт невозможен. Это тишина и отсутствие запаха выхлопа под капотом, который может затягивать в салон через отверстие салонного фильтра. Устранение негерметичности выхлопного коллектора ВАЗ 2114 – ремонт необходимый. Современные, срочным он нет, есть вариант подготовиться заранее и выбрать удобный момент.

Выпускной коллектор на ВАЗ 2114

Демонтаж коллекторов

Теперь наступает черед снятия впускного и выпускного коллекторов. Демонтировав их, вы сможете понять, можно ли обойтись заменой прокладки, либо потребуется полная замена самих коллекторов.

Прокладка — это расходный материал, покупка которого обойдется вам буквально в 50-250 рублей, в зависимости от производителя и региона. Услуги по замене прокладки на СТО стоят более 1500 рублей. Добавьте к этому стоимость качественной прокладки и получите не малую сумму. Таких затрат можно избежать, если все сделать своими руками.

Демонтированный агрегат

Впускной коллектор

Демонтировав воздушный фильтр и карбюратор, вы получите доступ к впускному коллектору.

Для его демонтажа потребуется определенный набор инструментов:

• Трещотка с головкой на 10;
• Вороток;
• Трещотка;
• Глубокая головка на 13;
• Обычная головка на 13;
• Рожковый ключ на 13.

Когда все готово, можно приступать к работе.

1. Открутите пару крепежных гаек, чтобы отогнуть назад площадку, расположенную под карбюратором.
2. Отключите шланги, которые подключены к впускному коллектору.
3. Демонтируйте шесть крепежных гаек, которые располагаются на впускном коллекторе.

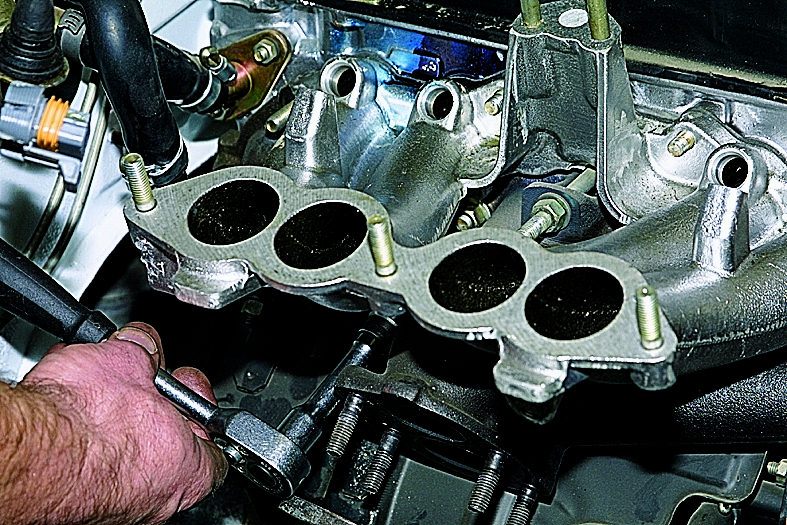

4. Снимите сам коллектор со шпилек. Чтобы это сделать, просто покачайте узел в стороны. Не редко он прикипает к прокладке, из-за чего со снятием возникают проблемы.
5. Осмотрите состояние агрегата. Если имеются повреждения, коллектор идет под замену.
6. Если проблема заключается только в прокладке, пока отложите впускника в сторону и займитесь снятием выпускника.

Выпускной коллектор

Чтобы демонтировать выпускника, вам потребуется:

• Трещотка;
• Рожковый ключ на 13;
• Накидной ключ на 13;
• Глубокая головка на 13.

Все готово? Тогда приступаем.

1. Открутите четыре крепежные гайки приемной трубы от нашего выпускного коллектора.
2. Стяните со шпилек так называемые штаны и отведите их в сторонку. Теперь можно открутить еще три крепежные гайки крепления ВК.

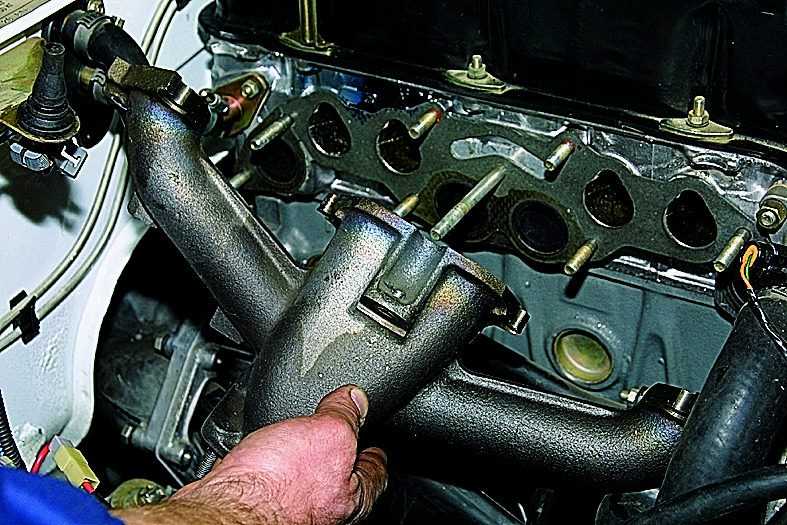

3. Аккуратно, без резких движений и рывков стяните выпускника со шпилек.
4. Не редко в процессе демонтажа данного узла коллектор или его крепежные гайки прикипают к посадочным местам. Чтобы это предотвратить, заранее обработайте узел с помощью средства WD40, дайте ему вступить в реакцию, после чего с демонтажными работами не возникнет никаких проблем.
5. Если при снятии шпильки обломались, потребуется высверлить старый элемент, сделать новую резьбу и установить свеженькую шпильку.

https://youtube.com/watch?v=kjx36lzB2QE

Прокладка

Что ж, проверка показала, что виной всему именно прогоревшая прокладка. Потому менять придется только ее.

Прокладка

Увы, чтобы добраться до простой прокладки, потребовалось снять воздушный фильтр, карбюратор, выпускной, впускной коллекторы. Но без этого никак.

https://youtube.com/watch?v=3p19-lcqym4

Чтобы заменить старую, отработавшую свое прокладку, вам потребуется:

• Снять старую прокладку. Здесь вас могут ждать определенные сложности, поскольку вероятнее всего прокладка как следует прикипела, пригорела к головке блока цилиндров;
• Вооружитесь тонкой отверткой, острыми ножами, аэрозольными растворителями;
• Обработайте поверхности сперва спреем, затем дайте ему вступить в реакцию. Лучше не торопиться, дабы упростить самому себе работу;
• Когда средство подействует, начинайте постепенно удалять старую прокладку с поверхности блока;
• Не забудьте удалить нагар от привалочной поверхности блока цилиндров. Здесь потребуется уже не аэрозоль, а полноценная наждачная бумага. Не используйте крупнозернистые листы;
• Установите новую прокладку для выпускного и впускного коллекторов вашего ВАЗ 2109;
• Сборка узла выполняется в обратной последовательности. То есть сначала устанавливают на места оба коллектора, затем возвращают «на родину» карбюратор, воздушный фильтр, затягиваются как следует крепления и проверяется на практике результат проделанной работы;
• Разумеется, не забываем про слитую на первых этапах охлаждающую жидкость. Кстати, отличный повод поменять ее на свежую.

Устанавливаем новую прокладку

В ваших силах обеспечить новой прокладке длительный срок службы. Для этого перед установкой обработайте прокладки с двух сторон графитной смазкой. Так вы повысить устойчивость изделия к перепадам температур, с которыми ему приходится регулярно сталкиваться. Аналогично графитовой смазкой с той же целью покройте шпильки головки блока цилиндров.

Необходимый инструмент для замены

Прежде чем приступить непосредственно к процессу, необходимо определиться с необходимым инструментарием. Итак, что же понадобится: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Теперь, когда все подготовлено, можно приступать непосредственно к работе. Для того, чтобы коллектор снялся без особых проблем и заржавевшие болты не создали хлопоты, перед выполнением операций необходимо всё смазать WD-40. Желательно сделать это несколько раз. Перед тем, как выполнить операцию, необходимо ещё раз подумать, всё взвесить и рассчитать свои силы.

Если, всё-же автолюбитель решился, то рассмотрим, пошаговую инструкцию по замене прокладки:

1. Снимаем «клемму-минус» с . Снимаем клемму с АКБ
2. Демонтируем трос акселератора.
3. Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
4. Отключаем разъем датчика положения дроссельной заслонки. Проводим отключение ДПДЗ
5. Отключаем разъем проводов . Отключаем датчик РХХ
6. Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
7. Проводим демонтаж ресивера. Демонтируем ресивер
8. Снимаем провода блока управления впрыском (форсунками).
9. Демонтируем топливную рампу без . Снимаем топливную рампу
10. Снимаем термоэкран с коллектора. Снимаем теплоэкран
11. Отсоединяем приемную трубу. Демонтируем приемную трубу
12. Снимаем впускной коллектор. Снимаем впускной коллектор
13. Открутив гайки крепления, демонтируем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор
14. Проводим замену прокладки.

    Проводим замену прокладки

15. Сборку проводим в обратном порядке.

Как видно, и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081

– оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

• Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
• AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
• Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Когда, все процессы рассмотрены, можно перейти непосредственно к определению причин выхода из строя прокладки коллектора. Итак, рассмотрим, основные из них:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться. Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание.. Для снятия коллектора выпуска на ВАЗ 2114 для Замены прокладки или детали полностью будет нужно последующий инструмент:

Для снятия коллектора выпуска на ВАЗ 2114 для Замены прокладки или детали полностью будет нужно последующий инструмент:

• ключи рожковые и накидные на 8, 10, 13, 17;
• ключ с головками на 17, 19;
• отвертки, пассатижи.

Также лучше иметь у себя такие инструменты, как дремель, гайкорез либо гайкоруб. Обычно, крепеж на деталях системы выхлопа прикипает намертво.

За несколько дней до планируемого ремонта начните обрабатывать доступные гайки WD-40 или другой проникающей смазкой. Повторяйте операцию 2-3 раза. Это малость упростит задачку снятия коллектора.

Нередко появляется вопрос: стоит после снятия и Замены прокладки воспользоваться герметиком. Спецы считают, что если и мазать прокладку герметиком – то только высококачественным силиконовым. Нехороший герметик способен принести движку ВАЗ 2114 много бед: прогорая, он преобразуется в «катышки», которые затягивает в картер. Это составляет ненадобное загрязнение поршневой бухгалтерской системы.

Советы по замене впускного коллектора

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

При установке ресивера, необходимо заменить уплотнительную прокладку.

Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

• ключи «на 8», «на 10», «на 13», «на 17»;
• насадка типа «кардан» и торцовые головки «на 17», «на 19»;
• магнитная отвёртка;
• отвертки, пассатижи;
• новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей.

Стоимость указана на весну 2022 года по Москве и области.

1

Ослабляем хомут и отсоединяем шланг вентиляции картера.

2

Сливаем охлаждающею жидкость. Снимаем шланг с патрубка крышки головки блока цилиндров.

3

Вынимаем из автомобиля корпус воздушного фильтра, отсоединив датчик ДМРВ.

4

Снимаем шланг подвода к вакуумному регулятору давления топлива.

5

Отворачиваем две гайки крепления кронштейна топливных трубок к ресиверу и снимаем кронштейн.

6

Отсоединяем от ресивера шланг вакуумного усилителя.

7

Чтобы не перепутать соединение топливных трубок, помечаем маркером одну из магистралей топливопровода.

8

С помощью двух ключей «на 17» отвинчиваем штуцера топливопровода.

9

Отворачиваем шесть гаек крепления ресивера к впускному коллектору и шпильку на ресивере, после чего снимаем сам ресивер.

10

Отсоединяем разъем жгута проводов от датчика положения коленчатого вала.

11

Откручиваем два болта и снимаем топливную рампу.

12

Откручиваем впереди семь гаек крепления к термоэкрану коллектора…

13

… и одну сзади.

14

Отвинчиваем две гайки крепления упорных тяг, сначала с левой стороны…

15

…затем с правой стороны.

16

Чтобы не потерять шайбы со шпилек коллектора, с помощью магнитной отвёртки снимаем их.

17

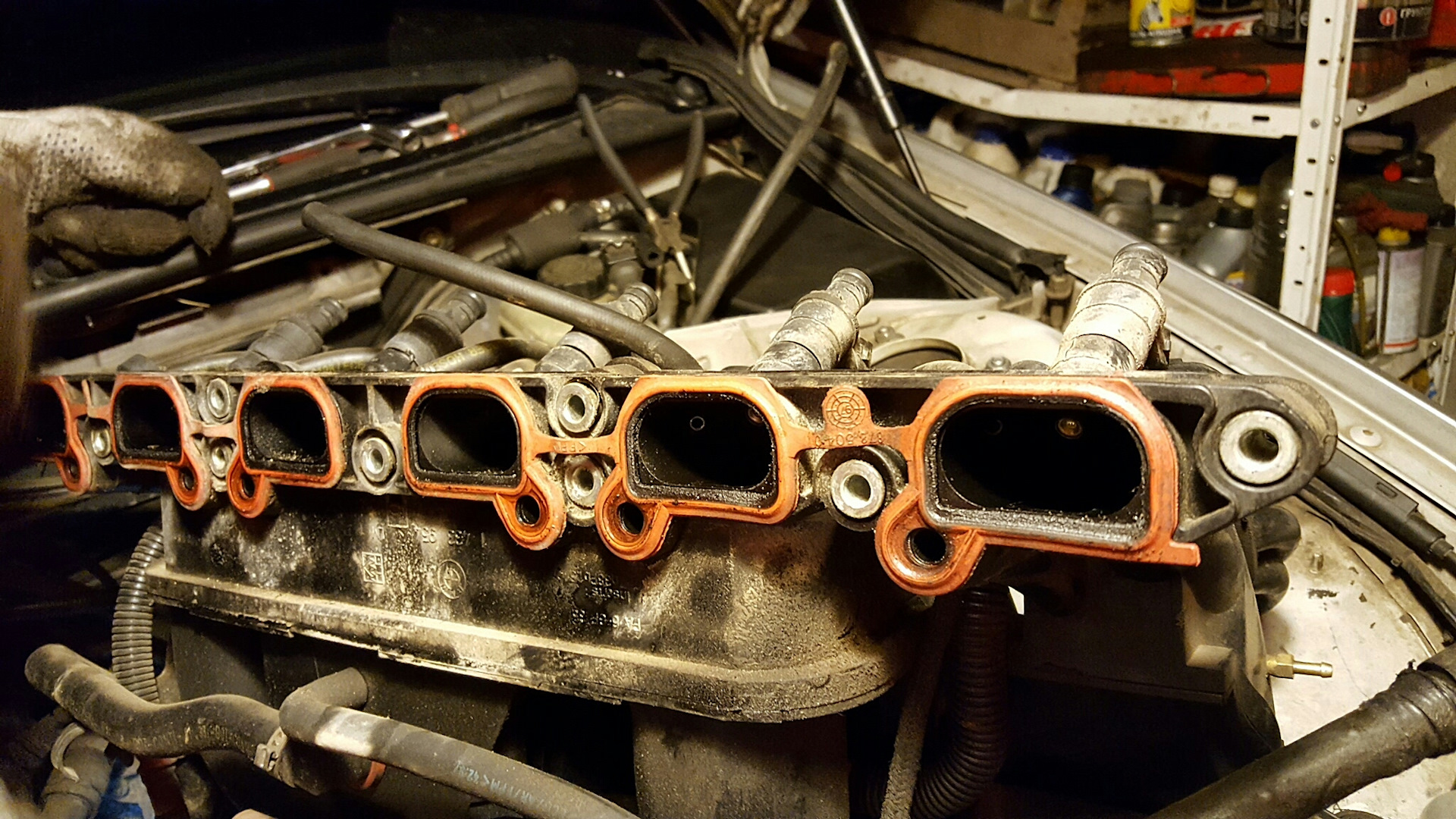

Снимем впускной коллектор, меняем его на новый. Собираем всё в обратной последовательности.

Такой элемент, как выпускной коллектор, является очень важной частью выхлопной системы автомашины. Он отвечает за отвод отработанных газов, отсутствие в салоне запахов выхлопа и бензина, а также косвенно влияет на корректную работу двигателя

О том, как он устроен, а также о том, как правильно выполняется замена коллектора ваз 2114 — мы сегодня и расскажем.

Выпускной коллектор ваз 2114

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

• основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
• в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.

Важно определить причину поломки и вовремя её устранить

1. Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
2. Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.

Перед тем как менять прокладку, обратите внимание, чтобы все шпильки были на месте. Когда снимете коллектор, также необходимо проверить плоскость выпускного коллектора, потому что часто эти места требуют шлифовки или замены детали целиком. Нередко выходят из строя заслонки коллектора

Это происходит по нескольким причинам: низкокачественный материал изготовления этих заслонок, слишком высокая температура, присутствие масляного конденсата

Нередко выходят из строя заслонки коллектора. Это происходит по нескольким причинам: низкокачественный материал изготовления этих заслонок, слишком высокая температура, присутствие масляного конденсата.

Признаком того, что во впускной коллектор попала консистенция масла, является его увеличенный расход.

Также может выйти из строя и клапан управления этими заслонками.

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

При установке ресивера, необходимо заменить уплотнительную прокладку. Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

• ключи «на 8», «на 10», «на 13», «на 17»;
• насадка типа «кардан» и торцовые головки «на 17», «на 19»;
• магнитная отвёртка;
• отвертки, пассатижи;
• новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей. Стоимость указана на весну 2017 года по Москве и области.

1Ослабляем хомут и отсоединяем шланг вентиляции картера.

2Сливаем охлаждающею жидкость. Снимаем шланг с патрубка крышки головки блока цилиндров.

3Вынимаем из автомобиля корпус воздушного фильтра, отсоединив датчик ДМРВ.

4Снимаем шланг подвода к вакуумному регулятору давления топлива.

5Отворачиваем две гайки крепления кронштейна топливных трубок к ресиверу и снимаем кронштейн.

6Отсоединяем от ресивера шланг вакуумного усилителя.

7Чтобы не перепутать соединение топливных трубок, помечаем маркером одну из магистралей топливопровода.

8С помощью двух ключей «на 17» отвинчиваем штуцера топливопровода.

9Отворачиваем шесть гаек крепления ресивера к впускному коллектору и шпильку на ресивере, после чего снимаем сам ресивер.

10Отсоединяем разъем жгута проводов от датчика положения коленчатого вала.

11Откручиваем два болта и снимаем топливную рампу.

12Откручиваем впереди семь гаек крепления к термоэкрану коллектора…

14Отвинчиваем две гайки крепления упорных тяг, сначала с левой стороны…

16Чтобы не потерять шайбы со шпилек коллектора, с помощью магнитной отвёртки снимаем их.

17Снимем впускной коллектор, меняем его на новый. Собираем всё в обратной последовательности.

Бюджетные варианты замены

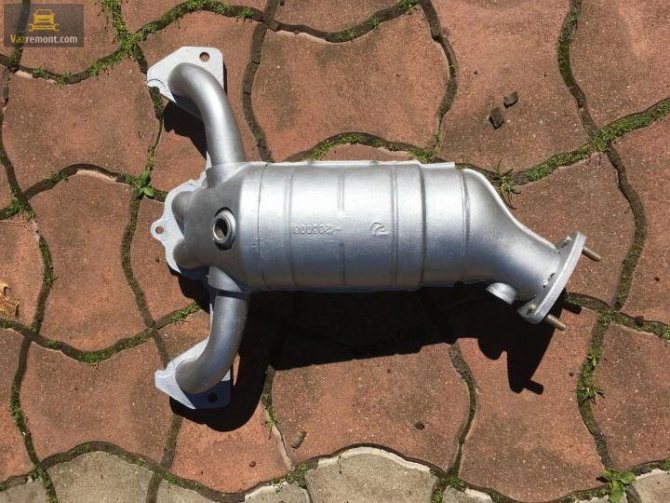

Кроме установки нового штатного узла на 1.6 двигатель, замена катализатора на ваз 2114 возможна в «бюджетном варианте». Для этого используют катализатор нулевого сопротивления («паука»). Пауки бывают двух видов – 4-2-1 или 4-1. Вариант 4-2-1 – это переход четырех труб в две, которые соединяются в одну трубу. Вариант 4-1 отличается от первого тем, что четыре трубы, идущие от двигателя, сразу соединяются в одну трубу.

Если паук рассчитан на один зонд, ЭБУ перепрошивают с Евро-3 на Евро-2. На таких пауках предусмотрен только монтаж фланцевого зонда. Чтобы имитировать впрысковый зонд, нужно поставить удлинитель (провод и разъемы типа «мама-папа»).

Если на пауке есть два гнезда, впрысковый зонд монтируется на штатное место. Вместо второго зонда ставят обманку для ЭБУ. В таком случае в перепрошивке ЭБУ нет необходимости.

Вместо катализатора некоторые владельцы машин с 8-клапанными двигателями устанавливают пламегаситель. Узел можно приобрести в автомагазине или сделать самому. Датчик кислорода установлен до нейтрализатора, поэтому пламегаситель не повлияет на его показания.

Чтобы самостоятельно собрать пламегаситель, нужны две трубки, одна совпадающая диаметром с глушителем, а вторая большего диаметра, и 25-30 металлических сеток для мытья посуды. Трубки сваривают с одной стороны, сетки надевают на трубку с меньшим диаметром и обваривают трубы со второй стороны. Для эстетичности пламегаситель можно покрасить.

Еще одним бюджетным вариантом является демонтаж керамических сот в неисправном нейтрализаторе. Сваркой вырезают центральную часть детали, выбивают все соты и заваривают швы. Если ездить с такой восстановленной деталью, это всегда будет сопровождаться громким шумом.

Замена выпускного коллектора и прокладки на ВАЗ 2114

Выпускной коллектор – узел, который отвечает за качества езды, без которых комфорт невозможен. Это тишина и отсутствие запаха выхлопа под капотом, который может затягивать в салон через отверстие салонного фильтра. Устранение негерметичности выхлопного коллектора ВАЗ 2114 – ремонт необходимый. К счастью, срочным он не бывает, можно подготовиться заранее и выбрать удобный момент.

Выпускной коллектор на ВАЗ 2114

Причины неисправностей

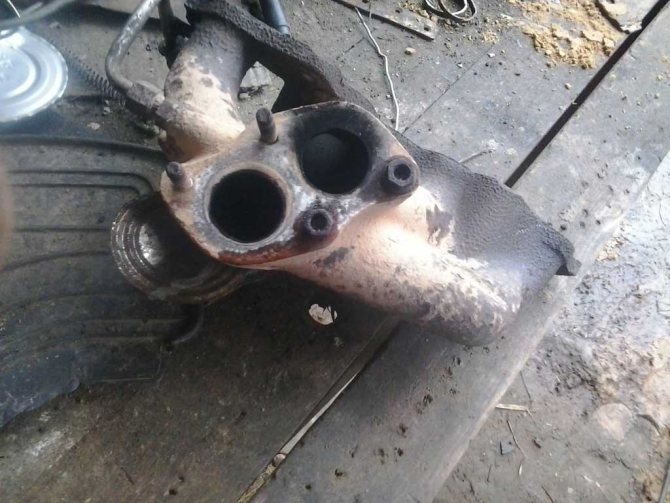

Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор снова приходится снимать.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.

Признаки неисправностей

Прокладка выпускного коллектора

Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.

Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

2) Еще одна функция – вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости».

Выхлопная система

Основные элементы выхлопной системы на этих автомобилях — это приемная труба, глушители дополнительный и основной, а также нейтрализатор. Приемная труба на ВАЗ 2114 соединена с нейтрализатором при помощи специального шарнира. Похожая конструкция была использована уже на ВАЗ 2109.

Для обеспечения более надежного и герметичного соединения, между фланцами находится кольцо из графита. Для того чтобы не допустить нагрева корпуса автомобиля, инженеры предусмотрели специальную прокладку над нейтрализатором. Она играет роль теплоотводящего элемента.

На входной части нейтрализатора разработчиками ВАЗа был установлен специальный датчик кислорода. Автолюбители знают его как лямбда-зонд. Какие функции он выполняет? Здесь все достаточно просто. Эта деталь нужна для того, чтобы как можно точнее определить количество кислорода в выхлопных газах.

Так, информация, полученная от этого датчика, подается в ЭБУ, а затем используется для того, чтобы быстро скорректировать количество топлива, которое затем будет поступать в блок цилиндров. Как и во многих других моделях ВАЗ, глушители надежно зафиксированы на днище кузова автомобиля. Для этого инженеры применили специальные подвески.

Вибрация, которая сопровождает выход газов, значительно снижается как раз при помощи этих подвесок. Это обеспечивает тишину в салоне автомобиля.

ВАЗ 2114 Обзор прямоточного выхлопа. Ваз удаляем катализатор ставим паук 4-1, большой расход чистка ДМРВ масло в воздуховоде Что убивает катализаторы.
