Устройство сапуна

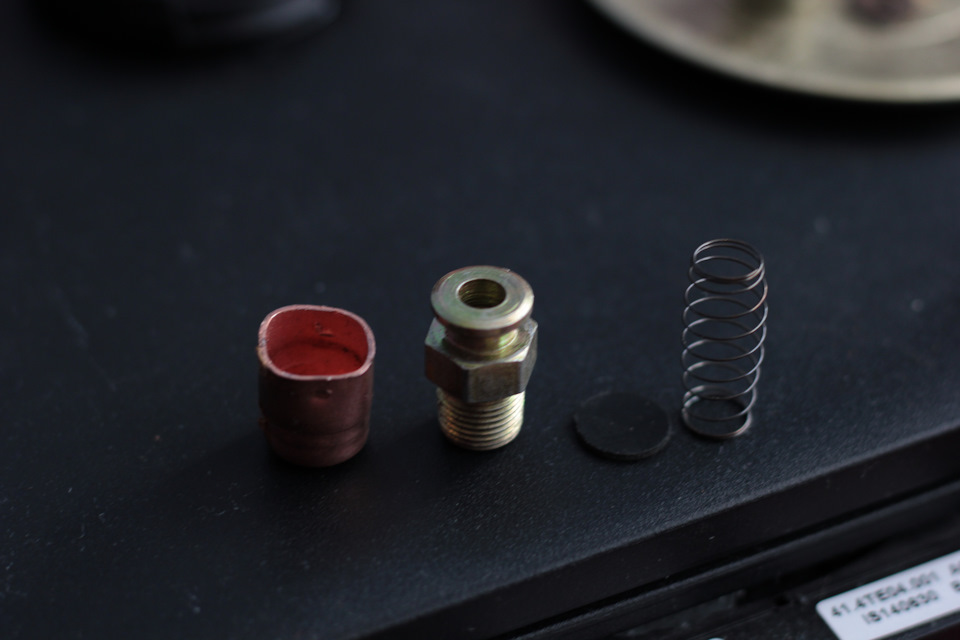

Обычно, внутренне устройство сапуна очень простое. Разберем его на примере сапуна для КПП/моста.
- Внешний корпус сапуна. Выполняется из металла, поэтому повредить его при езде не получится.
- Прижимная пружина. Благодаря ей механизму не нужен электро-/механический привод, всё автономно.
- Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
- Стопорная гайка. Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
- Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.
Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.
Неисправность: засорилась система вентиляции картера двигателя
Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.
Признаки неисправности: засорилась система вентиляции картера двигателя
Выгоняет моторное масло из двигателя под сальники и прокладки
Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.
Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)
По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.
Повышение расхода моторного масла
Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.
Замасливание электродов свечей зажигания
По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.
Причины неисправности: засорилась система вентиляции картера двигателя автомобиля
Большой пробег автомобиля
Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.
Применение некачественных масел
Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.
Износ поршневой группы двигателя
Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.
Что делать если имеются признаки засорения системы вентиляции картера двигателя?
Сменить моторное масло на соответствующее и качественное.
Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.
Примечания и дополнения
На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.
Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.
Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).
Пример: устройство системы вентиляции картера двигателя автомобиля.
1. Картер двигателя.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.
Источник
Что такое сапун?
Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.
В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.
Где устанавливается сапун
Сапуны на автомобиле устанавливаются:
- в самом двигателе;
- в устройстве КПП;
- в конструкции переднего и заднего моста;
Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.
После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.
Почему нужно чистить сапун
Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается последующим накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.
Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.
Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит. Зачастую в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки, происходит ускоренный износ синхронизаторов и т.д.
Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина часто эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя узлов данного типа.
Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. км. пробега), особенно если автомобиль часто эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители
Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускается залипание детали
Крышка сапуна должна свободно перемещаться, не допускается залипание детали.
Напоследок добавим, что постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше сразу менять на новые, так как стоимость указанной детали является вполне доступной для подавляющего большинства автолюбителей.
Видео «Откуда масло в корпусе воздушного фильтра»
В этом видео показано, откуда может появиться масло в фильтре ВАЗ 2109 и что нужно делать в такой ситуации.
Система вентиляции картера двигателя Ваз 2108 2109 21099 предназначена для вентиляции картера двигателя от прорвавшихся в него из цилиндров газов. Из картера двигателя через шланг газы подводятся к клапанной крышке, где проходят через маслоотделяющую сетку и засасываются в воздушный фильтр карбюратора. Если маслоотделяющие сеточки загрязнились и на них уже не осаждается масло, то масло будет попадать в воздушный фильтр карбюратора. Если воздушный фильтр забросан маслом, значит необходимо прочистить систему вентиляции картера. Но как правило зачастую многие этого не делают, а отсоединяют шланг между клапанной крышкой и воздушным фильтром и направляют его в сторону. Отверстие в воздушном фильтре глушат пробкой от шампанского — и порядок. Вроде бы и воздушный фильтр чист, и масло уже не так выплевывается. Однако это до поры до времени. Рано или поздно система вентиляции картера засорится полностью, и тогда двигатель Ваз 2108 2109 21099 начнет давить масло. Как правило, оно идет в трамблер через сальник распределительного вала.
Давит масло в трамблер Ваз 2109
В общем, предпосылки для прочистки системы вентиляции картера (сапуна) следующие: — Воздушный фильтр в масле; — Трамблер в масле. Порядок действий по очистке сапуна Ваз 2108 2109 21099: 1) Для начала необходимо отсоединить все трубки от клапанной крышки двигателя и снять воздушный фильтр карбюратора.
Отсоединяем трубки от крышки
2) Открутить крепление тросика педали газа от крышки двигателя.
Откручиваем крепление тросика педали газа
3) Откручиваем две гайки крепления клапанной крышки к двигателю и снимаем ее.
Снимаем крышку клапанов Ваз 2109
4) Крышка вся будет внутри в грязном масле.
Крышка клапанов Ваз 2109
Необходимо будет снять крышку, закрывающую маслоотделяющие сеточки и очистить их от налипшего грязного масла.
Снимаем крышку маслоотделяющей сетки
Для очистки нужно разобрать сеточки и купать их в керосине или бензине до тех пор пока они не очистятся от налипшего масла.
Маслоотделяющая сетка сапуна Ваз 2109
Некоторые поливают сеточки бензином и поджигают их — масло выгорает и потом достаточно немного протереть сеточки бензином и все.
Выжигаем масло из сетки
5) Также необходимо запастись терпением и постараться очистить от налипшего масла саму клапанную крышку Ваз 2108 2109 21099, особенно то место, куда устанавливается маслоотделяющая сетка.
6) На клапанной крышке также есть небольшой отвод, который через трубочку подсоединяется к задроссельному пространству карбюратора. В моем случае он также был полностью забит затвердевшим маслом и мне пришлось около получаса прочищать отвод тонкой стальной проволокой. 7) Затем, необходимо поставить очищенные маслоотделяющие сеточки сапуна Ваз 2108 2109 21099 на место и закрыть крышкой.
Маслоотделяющая сетка очищена
Перед тем как устанавливать клапанную крышку наместо необходимо очистить поверхность двигателя от старого герметика и грязи. Также необходимо протереть резиновую прокладку самой крышки клапанов. 9) Затем тонки слоем наносим герметик по краям клапанной крышки для улучшения герметизации. Ставим крышку на место и зажимаем гайки ее крепления. 10)Подвоединяем обратно все трубки, крепим тросик педали газа и ставим на место воздушный фильтр. 11) Для лучшей герметизации лучше дать пару часов герметику, чтобы засохнуть и только потом ездить на автомобиле. Работы по прочистке сапуна Ваз 2108 2109 21099 на этом закончены
Вы сразу обратите внимание, что двигатель станет меньше расходовать масла при работе и его надо будет меньше доливать
Владельцы старых отечественных авто, после нескольких лет владения могут без проблем написать справочник «болезней» той или иной модели автомобиля. Одной из таких «болячек» является неисправность двигателя, при которой моторное масло выдавливает через сапун. Это явление в народе чаще всего называют просто: «гонит масло через сапун» или «выкидывает масло через сапун».
Проблема довольно неприятная и сопровождается большим количеством проблем, связанных с мотором. Именно по этой проблеме как вы, наверное, уже догадались, мы и поговорим в данной статье. Вы узнаете, почему гонит масло из сапуна и как решить данную проблему. Поехали.
Как правило, проблема актуальна с наступлением холодов, сапун замерзает и масло выдавливает. Проявляется это в виде масляных потеков, которые видны снаружи двигателя. Несвоевременная реакция на данное явление может привести к серьезным поломкам двигателя.
Маленький трудяга: устройство, обслуживание и неисправности сапуна
Сапун — одно из простейших и надёжных решений в технике. Конструкция не меняется десятки лет, а многие автовладельцы даже не знают о существовании дыхательного клапана. Хотя неисправность этой недорогой детали иногда становится причиной выхода из строя двигателя.

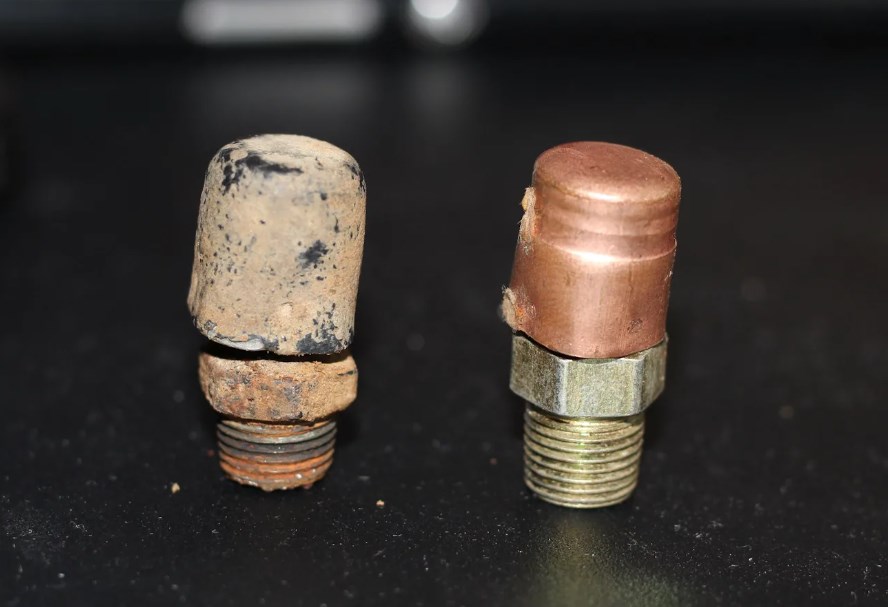

Старый и новый сапун моста UAZ Patriot
Устройство
Сапуны трудятся в нескольких узлах: передний и задний мосты, раздатка, КПП и картер двигателя.
Разберём работу сапуна на примере двигателя. Не все газы из камеры сгорания уходят через выпускной клапан, часть попадает обратно в картер, повышая давление в системе. Для сброса в картере предусмотрено отверстие, в которое установлен штуцер.
Сапун двигателя
В нормальном состоянии штуцер перекрыт резиновой прокладкой, которую прижимает пружина. С ростом давления отверстие открывается, газы выходят из-под крышки сапуна и через патрубок возвращаются в цилиндры на дожигание. Как только давление выравнивается, пружина перекрывает штуцер. Система вновь герметична.
Разобранный сапун
Дыхательный клапан выполняет две задачи. Открывается для выпуска картерных газов и не пропускает грязь и влагу внутрь. В редукторах, КПП и раздатке стоит такой же сапун, который выбрасывает воздух напрямую в атмосферу. Давление в этих узлах возникает от нагревания подвижных частей.
Сапун моста Chevrolet Niva
К чему приводит неисправность сапуна
Неисправность дыхательного клапана КПП является причиной течи масла, косвенно влияет на износ коробки. Тоже касается редукторов и мостов. Они сильнее других узлов подвержены загрязнению, сапуны часто забиваются и требуют регулярных осмотров.
Отдельно про сапун двигателя
Забитый сапун двигателя — серьёзная неисправность. Картерные газы и масло пойдут по пути наименьшего сопротивления: в лучшем случае приподнимется щуп, в худшем — от давления потекут сальники. В отличие от сапунов КПП и мостов, сапун двигателя защищён от грязи патрубком. Значит забиваться он может только тем, что выходит из картера: прорывающимся моторным маслом.
Сапун двигателя Lada Priora
В нормальном режиме пары масла выходят через сапун в небольшом количестве. Если он забивается, выход масла увеличен. Забитый клапан, в таком случае, лишь симптом серьёзного заболевания двигателя:
— износ цилиндропоршневой группы;
— износ газораспределительного механизма;
— перелив или низкое качество масла;
— заклинивание клапана системы вентиляции.

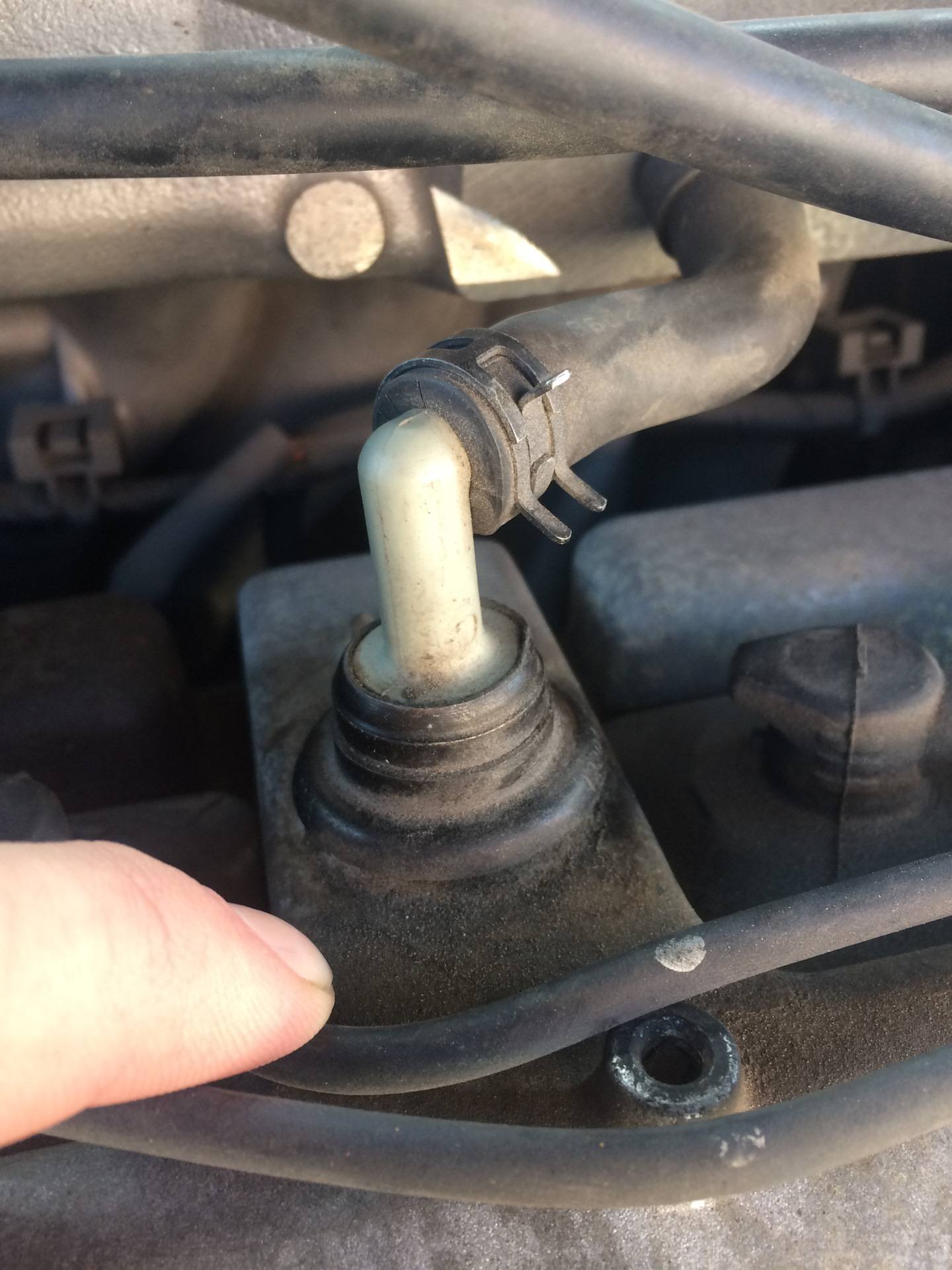

Патрубок на сапуне в двигателе
Обслуживание и ремонт
Колпачок исправного сапуна должен свободно перемещаться на штуцере. В таком простом устройстве возможны две неисправности: клапан забит грязью и маслом или попалась бракованная деталь.
Сапун откручивается рожковым ключом и легко чистится, но надёжнее заменить его на новый. Перед установкой убедитесь в исправности клапана: если с усилием дунуть в штуцер, воздух выйдет из-под колпачка с гудящим звуком.
Новые сапуны
Заключение
Дыхательный клапан настолько прост и надёжен, что автовладельцы часто забывают о его важной роли. Он особенно уязвим на полноприводных автомобилях, которые часто ездят по бездорожью
Проверяйте сапуны во время очередного ТО, чтобы не попасть на дорогостоящий ремонт, и будьте уверены в своём авто.
Сапун в коробке передач Москвич Святогор
Причины, почему сапунит двигатель
Для начала узнаем, почему мотор сапунит. Происходит это по двум основным причинам, которые приведены ниже.
Из косвенных причин выделяют неправильный подбор масла. Некачественное моторное масло парится, выгорает и оставляет отходы. Общее состояние дизельного агрегата при этом неблагоприятное — снижение компрессии, туман под капотом, чрезмерное разряжение во впускном тракте.
Вентиляция картера
Вентиляция отвечает за сброс излишек давления в атмосферу. Вначале её сделали по самому простому принципу — она имела всего одно отверстие с маслоуловителем, во избежание перерасхода смазки. Постепенно рециркуляцию усовершенствовали, и теперь это уже сложная конструкция, где излишки газов сначала поступают к воздушному фильтру, а затем снова в мотор. Есть также автомобили, в которых отработанные пары сразу выводятся в коллектор.

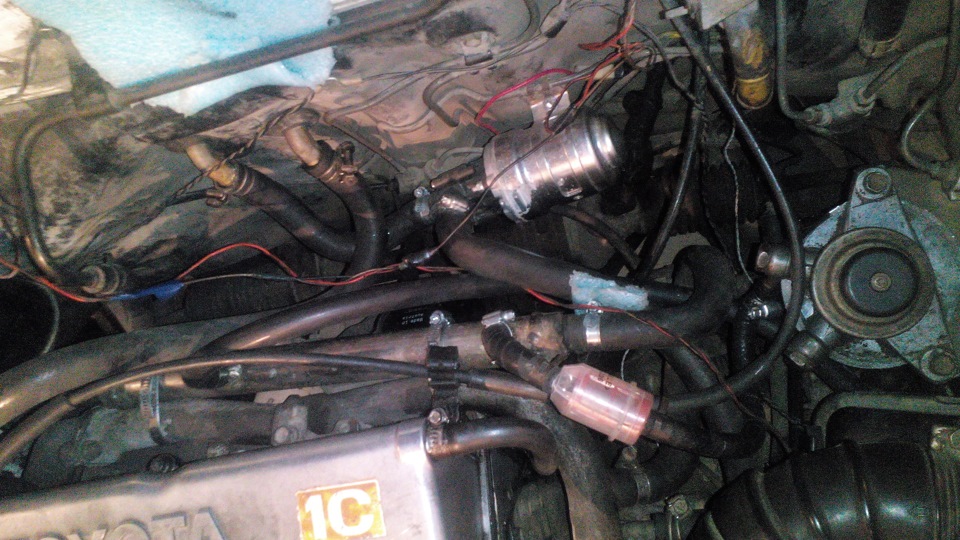

Вентиляция картера
Как бы там ни было, в задачу клапана входит открывание/закрывание системы. Если он повреждается, то стопорит в одном положении, что сразу негативно отражается на работе силового агрегата. Заклинивание дросселя бывает двух видов:
- открытое, когда некоторая доля пара проходит в полость сгорания, обедняя горючую смесь и вызывая перебои, повышение расхода солярки и пропуски зажигания — особенно плохо это сказывается на современных ДВС;
- закрытое, когда внутри мотора создаётся высокое давление, масло выдавливается через манжеты и уплотнители — дополнительно загаживаются свечи зажигания, образуется сажа на клапанах, и всё это сопровождается увеличением расхода горючего.
Чтобы проконтролировать работу вентиляции, надо демонтировать лючок маслозаливной горловины. Если неисправности нет, то он легко снимется, а из горловины не будет выплёскиваться смазка или идти сизый дым. Если дизель сапунит, но масло не ест — это нормальный признак, означающий что вся система в порядке.
Поршневые кольца
Износ поршневой группы приводит к увеличению теплового зазора внутри силовой установки. В итоге кольца не обеспечивают должного уплотнения. Из‐за этого определённая часть смазки просачивается и попадает в рабочую камеру. Здесь она выгорает вместе с горючим, что приводит к увеличению давления в картере.

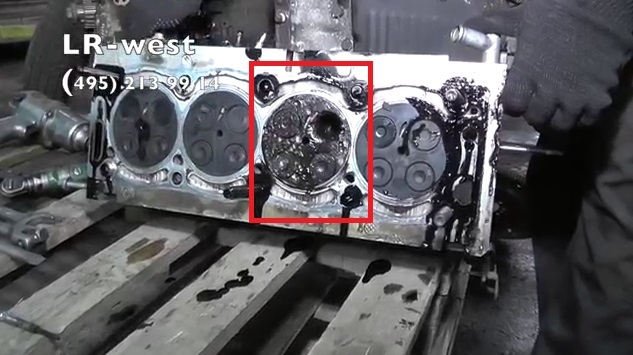

Залегание поршневых колец приводит к серьезным проблемам
Часто неисправность колец сопровождается миганием «check engine» на щитке приборов. Это легко проверить, замерив компрессию двигателя. Если она покажет меньше 11 единиц, это подтвердит догадку о том, что в одном из цилиндров залегли кольца.

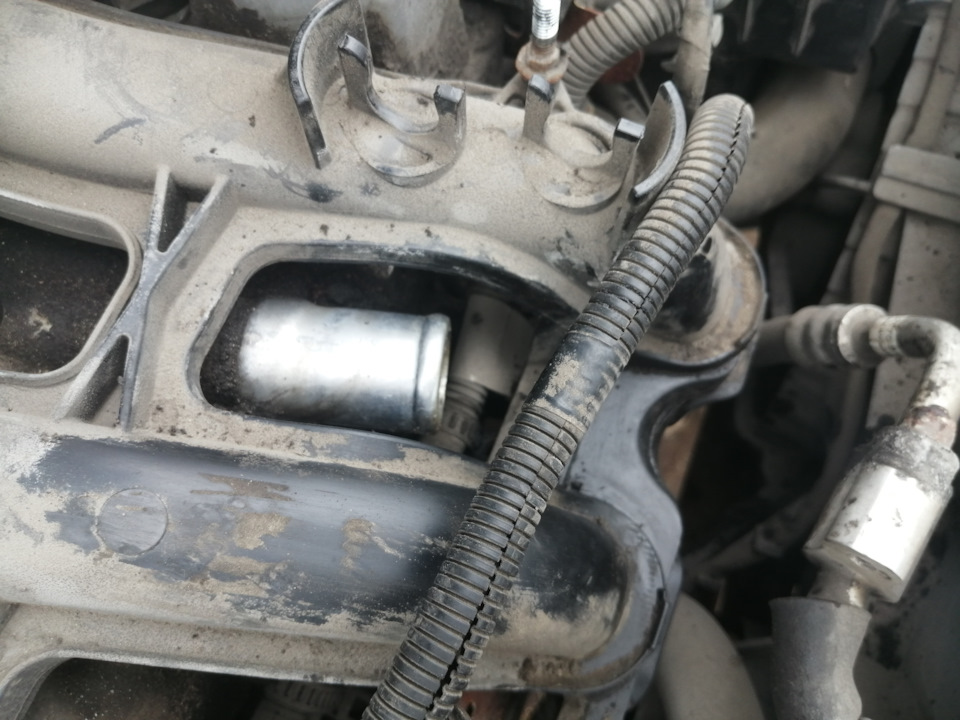

Устройство сапуна, где находится
Чтобы лучше понять причины неисправности, полезно разобраться в устройстве узла. Как правило, он выглядит одинаково у всех производителей — в виде двух штуцеров, выходящих из‐под маслоуловителя в клапанной крышке. Различают сапун большой и малый.
- Первый имеет большое сечение и соединён непосредственно с впускным коллектором.
- На втором предусмотрели отверстие в 1–2 мм, которое выходит в систему впуска через систему дросселя. Малый сапун справляется с небольшой частью выхлопных газов.

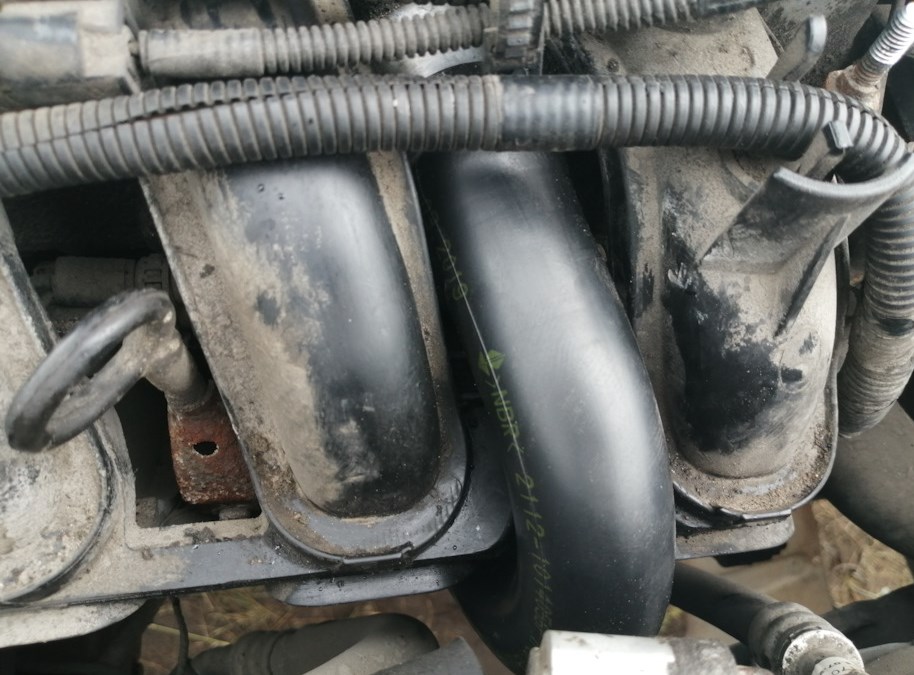

Большой сапун
Когда давление в картере возрастает, что характерно для подержанных транспортных средств, через поддон выходит большое количество газов. Картер ДВС непосредственно соединён с верхней частью клапанного механизма особой трубкой. Механизм сапуна уравнивает разность давлений, впуская наружный воздух.
Независимо от расположения, назначение устройства такое же. Примечательно, что клапан имеет добавочный фильтр, не позволяющий грязи, воде и лишним частичкам проникать внутрь ДВС вместе с атмосферным воздухом. Ниже описаны причины, и как устранить образование излишек картерных газов.
Где устанавливается сапун
Сапуны на автомобиле устанавливаются:
- в самом двигателе;
- в устройстве КПП;
- в конструкции переднего и заднего моста;
Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.
Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).
После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.
Сапун в коробке передач
Коробка передач должна преобразовывать крутящий момент в двигателе, а также изменять тяговое усилие. Часто случается, что коробка передач начинает плохо работать из-за того, что сапун коробки передач засорился. Чтобы избежать какой-либо поломки, следует чистить не только сапун в двигателе, но и все остальные, которые установлены в разных частях машины.
В коробке передач сапун находится на крышке картера коробки. Попадание песка или грязи в сапун приведет к заеданию колеса смонтированного на вторичном валу. В результате повышается изнашивание подшипников и синхронизаторов. Необходимо во время каждого технического осмотра, а то и чаще промывать сапун. В случае засорения клапана, будет повышаться давление в коробке передач, что приведет к протеканию масла через уплотнители.
Сапуны мостов
Внутри каждого моста, который соединяет колеса, находится масло. Внутренняя полость должна контактировать с внешней средой, и она делает это через сапун. С помощью этого клапана исключается повышение давление внутри самого моста.
Давление масла поднимается, когда происходит его нагрев во время работы передней передачи. Сапун также выполняет защитную функцию. Он защищает мост от попадания в него воды, когда машина преодолевает водную преграду. В середине моста также находится специальное отверстие, через которое спускается масло.
Особое внимание следует уделить сапуну картера заднего моста. Он находится на катере заднего моста, с правой стороны, в верхней части
В результате засорения этого клапана может подтекать масло
Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях
В результате засорения этого клапана может подтекать масло. Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях.
После очистки сапуна следует еще раз проверить его после небольшого пробега в 20 км. Если следы масла будут снова обнаружены, то это будет говорить о неисправности устройства, которое требуется заменить. Сапун заднего моста должен быть всегда в исправном состоянии, ведь он играет важную роль при работе всего автомобиля.
Почему дымит сапун
Дым или подтекание масла не предвещает ничего хорошего для автомобиля и может быть предвестником скорой поломки. Есть три главные причины неисправности дыхательного клапана:
- вышла из строя какая-то деталь цилиндро-поршневой группы (например, залегают поршневые кольца или износился сам цилиндр);
- засорилась система вентиляции;
- прогорел выпускной клапан (в этом случае под угрозой находится и мотор машины).
Если не выяснить, почему дымит сапун, и не устранить причину поломки, то автомобилю в скором времени потребуется дорогостоящий ремонт. Однако проблемы можно легко избежать.
