Замена заднего ступичного подшипника ваз 2114

Немного об устройстве и функционале

Главное назначение детали – обеспечить равномерность при вращении колес автомобиля. Учитывая название детали, несложно догадаться, что ступичные подшипники – это связующее звено между ступицей и осью, к которой крепятся тормозной диск и колесо.

Устройство детали полностью соответствует классической разновидности подшипников качения. Это два металлических кольца, в которые запрессованы конические ролики, защищенные от корпуса с помощью прочного резинового изолятора.

В отличие от зарубежных конкурентов, отечественные подшипники создаются по устаревшей технологии HUB. Они устанавливаются довольно сложно, требуют очень точного момента затяжки и нуждаются в обильной смазке.

Работы механизма хватает на несколько лет. Советуется менять запчасть на Ваз 2114 примерно раз в 100 тысяч километров. Но негативные факторы эксплуатации могут ускорить процесс износа:

• Плохие дороги. Вся сила ударной нагрузки приходится на этот механизм системы. Со временем металл «устает» и подшипник начинает разрушаться.
• Агрессивные реагенты. В России в целях экономии средств в зимний период часто используются агрессивные химические реагенты для посыпки дороги от гололеда.
• Резкая смена температур. Владельцы теплых гаражей в зимний период неосознанно сокращают срок службы многих металлических деталей, для которых большую нагрузку создают резкие перепады температуры при выезде и въезде в гараж.

Меняем подшипник задней ступицы на ВАЗ-2114 своими руками

Заменить подшипник задней ступицы на ВАЗ-2114 достаточно сложно, но реально своими руками. Так, автомобилисту необходимо знать конструктивные особенности автомобиля, а также иметь некоторый опыт в ремонте подвески, но даже начинающий автолюбитель сможет разобраться в процессе, прочитав данный материал. Статья расскажет о всех особенностях операциях, а также пошагово покажет, как делается процедура.

Устройство задней подвески и ходовой части

Подшипник производства АвтоВАЗ

Прежде чем перейти непосредственно к процессу замены стоит рассмотреть устройство задней подвески, чтобы понять месторасположение детали, а также определить, что необходимо снять, чтобы поменять задний ступичный подшипник.

Устройство задней ходовой части в разрезе

1. Ступица заднего колеса; 2. Рычаг задней подвески; 3. Кронштейн креплений рычага подвески; 4. Резиновая втулка шарнира рычага; 5. Распорная втулка шарнира рычага; 6. Болт крепления рычага задней подвески; 7. Кронштейн кузова; 8. Опорная шайба крепления штока амортизатора; 9. Верхняя опора пружины подвески; 10. Распорная втулка; 11. Изолирующая прокладка пружины подвески; 12. Пружина задней подвески; 13. Подушки крепления штока амортизатора; 14. Буфер хода сжатия; 15. Шток амортизатора; 16. Защитный кожух амортизатора; 17. Нижняя опорная чашка пружины подвески; 18. Амортизатор; 19. Соединитель рычагов; 20. Ось ступицы: 21. Колпак; 22. Гайка крепления ступицы колеса; 23. Уплотнительное кольцо; 24. Шайба подшипника; 25. Подшипник ступицы; 26. Щит тормоза; 27. Стопорное кольцо; 28. Грязеотражатель; 29. Фланец рычага подвески; 30. Втулка амортизатора; 31. Кронштейн рычага с проушиной для крепления амортизатора; 32. Резинометаллический шарнир рычага подвески;

Процесс замены подшипника

Теперь, когда с конструктивными особенностями разобрались, можно перейти к непосредственному процессу замены. Для начала необходимо собрать инструментарий. Что же понадобится: домкрат, набор рожковых и накидных ключей, баллонный ключ, ветошь, торцовый ключ на 30, круглогубцы для снятия стопорных колец, ВД-40 (по надобности), а также новый подшипник.

Когда все собрано, можно рассмотреть пошаговую инструкцию по замене заднего ступичного подшипника на автомобиле ВАЗ-2114:

1. Устанавливаем автомобиль на ровную поверхность.
2. Устанавливаем первую передачу на КПП и под передние колеса ставим противооткаты (башмаки).

Вид снятого колеса с автомобиля

Снимаем верхнюю крышку тормозного барабана

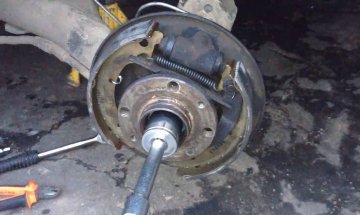

Выкручиваем ступичную гайку

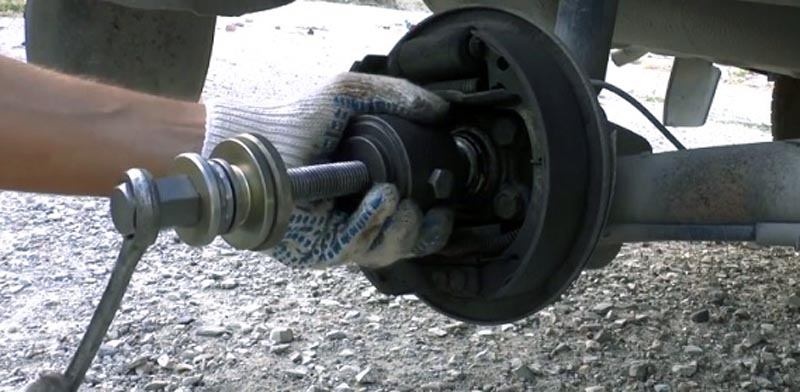

Съёмник задней ступицы классический

Выбор детали

Не оригинальный подшипник задней ступицы Kroner

Выбор запасной части всегда становиться не простым заданием, поскольку существует много факторов, которые на это влияют. Стоит отметить, что изделие необходимо выбирать качественное и проверять наличие сертификатов, оригинальных упаковок, а также голограмм. Кроме основного оригинального изделия, существует ряд аналогов, которые рекомендованы к установке. Рассмотрим, все возможные варианты покупки запасной части.

Оригинал

2108-3104020 и 2108-3104020-02 – оригинальные каталожные номера подшипника задней ступицы ВАЗ-2114. Запасная часть под этим артикулом производиться на заводе АвтоВАЗ. Идеально садиться в посадочное место. Средняя стоимость составляет 2000 рублей.

Аналоги

Подшипник задней ступицы

Кроме оригинала существует целый ряд заменителей рекомендованных к установке. Как показывает практика, именно их выбирают большинство автомобилистов, поскольку качество изготовления и ресурс эксплуатации намного выше.

Итак, рассмотрим, все варианты покупки ступичного подшипника:

ремонт. двс .кпп. ходовой. сварка тел 89658512252 режим работы с9.00-18.00 без выходных
Наименование производителя	Каталожный номер	Стоимость, в рублях
Weber	BR 2108-4020	500
Master-sport	2108-3104020-ST-PCS-MS	500
Finwhale	HB321	750
Coram	CR 001	750
Hola	NB722	750
Meyle	214 633 0001	750
SCT	SCP 1307	750
Cx	CX 081	750
Kroner	K151208	850
Optimal	802 658	1000
Pilenga	PW-P 1307	1000
Mapco	26081	1100
Flennor	FR891547	1200
Herzog	H10 1206	1200
ABS	200068	1300
Patron	PBK1307	1300
Moog	LA-WB-11604	1400
Trialli	CS 256	1500
GKN-Spidan	26727	1500
Torque	DAC 30600037	1500
EGT	554312EGTk	1500
SNR	R172.04	1500

Как видно из статьи, заменить задний ступичный подшипник на автомобиле ВАЗ-2114 не так уж и тяжело, как кажется на первый взгляд, но не все автомобилисты способны справиться с этим заданием, поэтому зачастую обращаются в автосервис

Стоит отметить, что особое внимание необходимо обращать на выбор изделия, ведь от качества запасной части зависит срок службы самой ступицы

Как поменять задней подшипник ступицы на ваз 2110: последовательность действий

Сначала нужно сорвать болты колес, и поднять автомобиль домкратом.

Внимание, ни в коем случае нельзя проводить работы на автомобиле, установленном на один домкрат, обязательно нужно дополнительно использовать деревянную подставку подходящих размеров. Связано это с большим усилием, которое придется прилагать в процессе работы

Автомобиль на домкрате будет очень неустойчивым. Дальнейший порядок действий следующий:

Связано это с большим усилием, которое придется прилагать в процессе работы. Автомобиль на домкрате будет очень неустойчивым. Дальнейший порядок действий следующий:

Откручиваются болты, и снимается колесо;
Теперь можно снять пыльник ступицы.
Выкручиваются направляющие колесных дисков. Иногда сделать это не просто, они «закисают» в алюминии. Главное здесь не сорвать грани, поэтому не надо торопиться;
Далее снимаются тормозные барабаны. Здесь все зависит от того, как давно их не снимали. Иногда они демонтируются «от руки», а иногда приходится стучать молотком, через дерево, с обратной стороны. Есть еще один способ. Направляющие вкручиваются в специальные отверстия. Надо иметь в виду, что штифтами нельзя снять диски, это приведет к разрушению алюминиевой резьбы. Можно лишь закрутить их до небольшой натяжки, после чего попробовать обстучать диск через дерево. Должно помочь.
Откручивается ступичная гайка. Придется постараться — закручена она очень плотно. Поэтому вороток усиливается отрезком подходящей трубы

Необходимо соблюдать осторожность, автомобиль при этом будет раскачиваться.
Снимается ступица. Здесь конечно лучше воспользоваться трехлапым съемником

Однако есть он далеко не у всех, поэтому придется воспользоваться «пролетарским» способом. Заключается он в следующем. На ступицу устанавливается колесо и закручивается болтами, но не до конца, а чтобы между диском и ступицей был зазор в несколько сантиметров. Таким образом, получается некое подобие обратного молотка. Несколькими резкими рывками колеса, ступицу обычно удается снять. И это уже половина дела.
Круглогубцами, вставленными в соответствующие отверстия, извлекается стопорное кольцо.
Универсальным съемником выпрессовывается или просто выбивается старый подшипник;
Внимательно осматривается ось ступицы. Иногда на ней остается обойма старого подшипника. Ее нужно удалить. Подшипник снят, можно переходить к установке нового. Но сначала можно осмотреть рабочий тормозной цилиндр. Если он имеет подтекания, придется сменить, чтобы вновь не снимать потом барабан.
Ось и ступица осматриваются на предмет повреждений, очищаются от пыли, грязи и ржавчины и смазываются смазкой типа «литол».
Новый подшипник вытаскивается из упаковки, его обойма также легко смазывается по посадочной части;
С помощью универсального съемника подшипник устанавливается на место. При отсутствии приспособления можно впрессовать подшипник с помощью тисков. В качестве оправки в этом случае используется обойма старого. Не рекомендуется забивать подшипник молотком, это может привести к его разрушению.

Теперь можно установить стопорное кольцо;
Аккуратно, с помощью оправки или трубы подходящего диаметра, легкими ударами, ступица ставится на место;
Фиксируется гайкой;
Ставится на место тормозной барабан, закручиваются направляющие;
Закручивается колесо. Интереса ради, стоит попробовать покачать и покрутить его. Ни каких посторонних звуков и люфта не будет.

Замена подшипника передней ступицы Лада Калина: фото, видео, цена

Подробно о замене заднего ступичного подшипника мы уже писали. Рано или поздно в жизни владельца Лада Калина наступает момент, когда необходимо заменить передний ступичный подшипник. Эта деталь может выйти из строя через 20 000 км или раньше, все зависит от качества изделия. Согласно сервисных мануалов, ее замена должна проводится каждые 25-30 тыс. км.

Видео по замене переднего ступичного подшипника на Лада Калина:

Видео расскажет, как провести замену переднего ступичного подшипника Лада Калина, особенностях, а также даст некоторые рекомендации.

Процесс замены переднего ступичного подшипника

Новый ступичный подшипник Лада Калина

Для замены переднего ступичного подшипника на Ладе Калине потребуется определенный инструментарий, а именно: головка на 30, тонкое зубило, обвёртка, пассатижи для снятия стопорных колец, оправки.

Схема деталей ступицы и поворотного кулака

Когда собран весь инструмент, можно перейти непосредственно к процессу замены:

1. Снимаем «клемму-минус» с аккумулятора.
2. Демонтируем колесо с автомобиля.

   Вид снятого колеса Калина

3. Снимаем суппорт и тормозной барабан. Для этого необходимо открутить болты крепления, которых 4 штуки.

   Снимаем суппорт и тормозной барабан

4. Откручиваем гайки крепления ступицы.

   Вид демонтированной ступицы

5. Отсоединяем шаровую опору от поворотного кулака, для этого необходимо открутить две гайки крепления.

   Демонтированный поворотный кулак

6. Откручиваем гайку фиксации подшипника и снимаем ее вместе с шайбой.
7. Выводы поворотный кулак с кронштейна стройки.
8. Демонтируем наружный шрус и снимаем кулак.

   Снятый поворотный кулак

9. Выпрессовываем ступицу из кулака.

   При помощи молотка и тисков выпрессуем ступицу с поворотного кулака

10. Наружная часть подшипника может остаться на ступице, поэтому ее необходимо снять при помощи съемника.

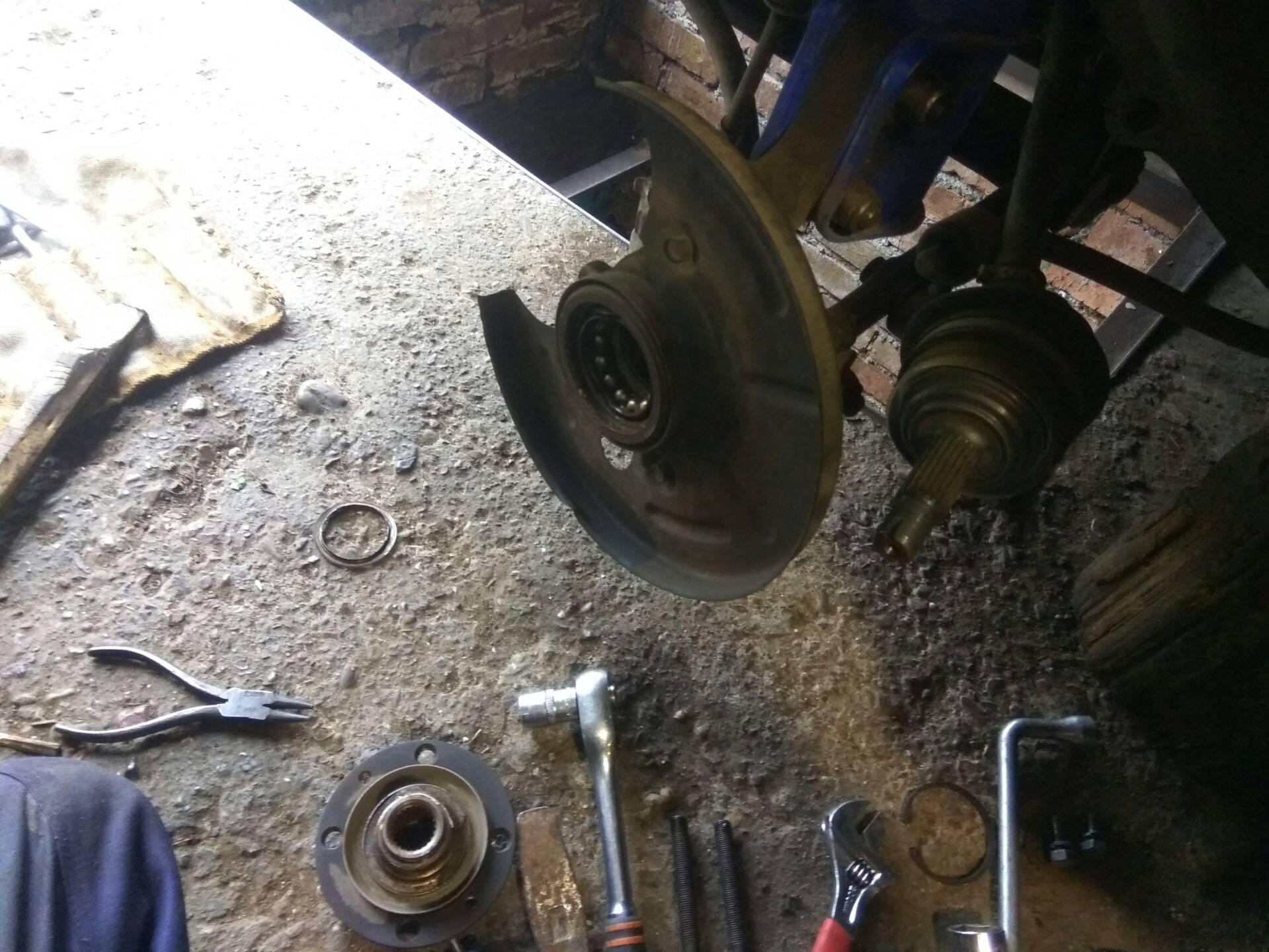

    Подшипник ступицы на поворотном кулаке

11. Демонтируем стопорные кольца подшипника с поворотного кулака.

    Демонтируем стопорное кольцо подшипника ступицы

12. При помощи оправки выпрессуем подшипник.
13. Теперь можно перейти к сборке.
14. Устанавливаем новое спорное наружное кольцо.
15. Впрессуем новый ступичный подшипник.

    Впрессуем новый подшипник ступицы

16. Монтируем внутренние стопорное кольцо.

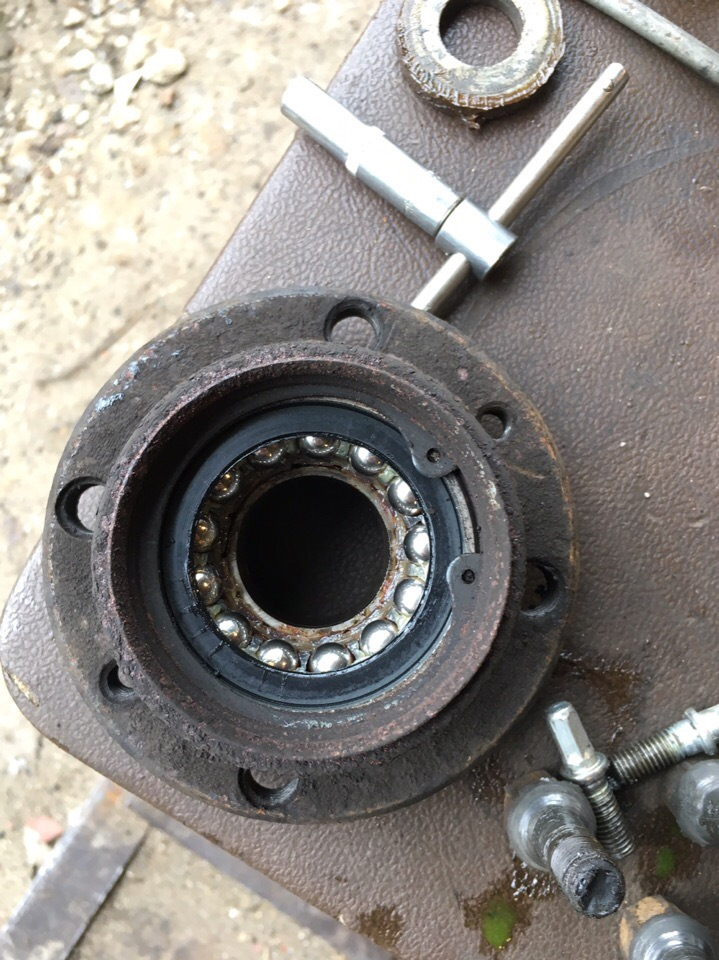

    Впрессованный новый подшипник

17. Устанавливаем ступицу.
18. Далее сборка проводится в обратном порядке.

Вот и все, подшипник заменен, и необходимо провести эти же операции с противоположной стороны.

Выбор запасной части

К выбору подшипника на Калину стоит относиться тщательно, поскольку именно от качества этого изделия будет зависеть, насколько хорошо вращаются передние колеса, а также держится вертикальный люфт колеса. Существует несколько вариантов покупки переднего ступичного подшипника на Калину.

Оригинальный подшипник

Оригинальный каталожный номер переднего ступичного подшипника – 1118-3103020. Средняя стоимость изделия составляет около 1500 рублей. В его комплект входит: подшипник, натяжная гайка и стопорное кольцо. Производство АвтоВАЗ.

Аналоги

Ступичный подшипник PILENGA

Аналог оригинальной детали производят две компании: Weber, с каталожным номером —  BR 1118-3020 и Pilenga, с артикулом — PW-P 1313.

Оба производителя зарекомендовали себя на рынке достаточно хорошо и производят качественные запасные части. Средняя стоимость изделий составляет 1000 рублей. Комплектация стандартная, и ничем не отличается от АвтоВАЗ.

Как показывает практика, также подходят на Калину ступичные подшипники от ВАЗ-2108, но существует нюанс, поскольку он на несколько сотых мм меньше. Поэтому эксперты не рекомендуют его устанавливать, ведь случались случаи, когда он после установки проворачивался.

Заменить передний ступичный подшипник на Ладу Калину, как оказалось не так уж трудно, но все, же требуются некоторые знания в автомобилестроении. Как показывает практика, некоторые автолюбители устанавливают это изделие из тюнинг комплекта ступицы от «Брембо». Она имеет улучшенные характеристики, а также служит до 50-60 тыс. км. Правда, вот цена тоже не маленькая, один комплект стоит около 2000 рублей.

Порядок выполнения работ

1.Автомобиль поставьте на горизонтально ровной площадке, включите первую передачу.

2.Зафиксируйте его при помощи стояночного тормоза и упоров передних колес.

3.Если на дисках колес установлены колпаки, снимите их.

4.Используя отвертку, снимите колпачок гайки ступицы соответствующего колеса.

5.Под колпачком находится самоконтрящаяся ступичная гайка. Чтобы гайку «расконтрить», при помощи молотка и бородка (отвертки) выровняйте две вмятины на ее бортике.

6.Наденьте головку на 30 на гайку ступицы и попытайтесь ее открутить. Если с первого раза это не получилось, обработайте доступную часть резьбы цапфы жидкостью WD-40 или аналогичной. Если есть возможность привлечь помощника, попросите его сесть в салон и нажать на педаль тормоза, чтобы окончательно обездвижить машину. Чтобы увеличить силу воздействия на головку, максимально удлините ее рукоять. Для этого можно использовать отрезок трубы подходящего диаметра.

7.Сорвав гайку, не откручивайте ее полностью.

8.Баллонным ключом отверните болты крепления нужного колеса.

9.Приподнимите кузов машины домкратом с соответствующей стороны. Открутите колесные болты полностью, демонтируйте колесо.

10.Используя ключ на 10 (может быть и на 12), открутите направляющие штифты барабана.

11.Отключите стояночный тормоз. Если есть возможность, отпустите трос «ручника». Так будет проще снять барабан.

12.Попытайтесь снять барабан, взявшись за него обеими руками, и, расшатывая, тянуть на себя. Если не получается, возьмите деревянный брусок и обстучите ним барабан по окружности. Место, где внутренний бортик барабана находит на ступицу, обработайте жидкостью WD-40. Снимите барабан.

13.Открутите ступичную гайку полностью. Снимите шайбу, находящуюся на ней.

14.Если есть съемник, закрепите его как показано на фото и снимите ступицу.

15.Если съемника в арсенале ваших инструментов нет, воспользуйтесь небольшой монтировкой. Уприте ее конец в тормозной щит, а рабочей частью подденьте выступающую часть ступицы. Также можно взять колесо и, развернув его к себе обратной стороной, прикрутить к ступице. Теперь ухватитесь обеими руками на него и, раскачивая, резкими движениями тяните его на себя. В случае если и этот вариант не дал результатов, найдите два длинных болта, и вверните их в отверстия ступицы. Для этой цели отлично подойдут болты, которыми крепится ГБЦ двигателей ВАЗ 2108, 09, 14, 15.

16.Сняв ступицу с оси, обратите внимание на то, снялся ли подшипник полностью, или внутренняя обойма осталась на цапфе. Если осталась, аккуратно сбейте ее небольшим зубилом, ударяя по ее задней части

17.Возьмите круглогубцы и с их помощью снимите стопорное кольцо подшипника.

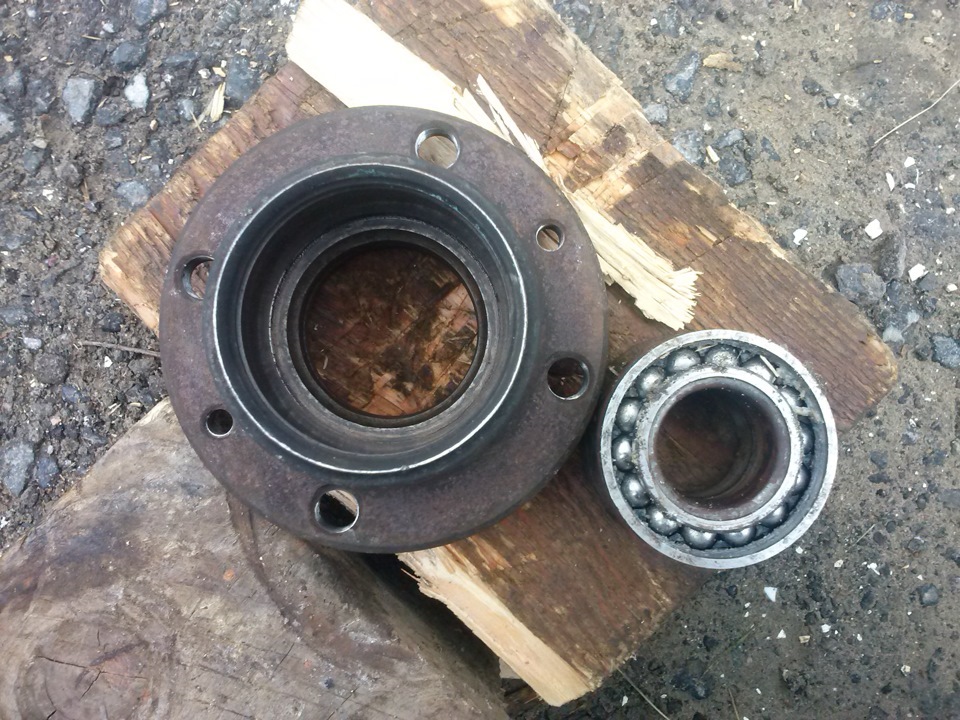

18.Закрепите ступицу в проеме тисков или между двумя брусками и аккуратно выбейте подшипник при помощи куска трубы подходящего диаметра, другого старого подшипника, или той же головки на «30».

19.Выбив подшипник, сухой тряпкой очистите посадочное место в ступице, нанесите на его боковые поверхности пластичную смазку.

20.Нагрейте ступицу при помощи газовой горелки. Так будет легче установить новый подшипник.

21.Пока ступица горячая, положите ее на деревянный брусок, установите новый подшипник над посадочным местом, положите сверху него другой деревянный брусок. Ударяйте молотком по бруску до тех пор, пока подшипник не сядет. Желательно, чтобы удар приходился на внутреннюю обойму подшипника (она гораздо толще и прочнее внешней).

22.Установите стопорное кольцо подшипника.

23.Наденьте ступицу на ось, и при помощи деревянного бруска в качестве проставки и молотка, набейте ее на цапфу.

24.Поставьте на место шайбу, наверните новую гайку.

25.Сборку колеса произведите в обратном порядке.

26.Гайку ступицы затяните полностью на уже установленном и стоящем на земле колесе. Если есть динамометрический ключ, сделайте затяжку на 186,3-225,6 Нм. Не забудьте замять бортики гайки.

Для большей наглядности посмотрите тематическое видео:

Ступичного подшипника, тормозного барабана и диска колеса, происходит поступательное движение, торможение, управление колёс автомобиля, обеспечивающее безопасность водителя и пассажиров. Замена ступицы ВАЗ 2109 вполне возможна своими руками, если в распоряжении есть все необходимые материалы и инструменты.

Нормы времени для замены ступицы, согласно тех.данным для ВАЗ 2109, составляют 27 минут при снятом колесе. Поменять заднюю ступицу поможет эта инструкция с фото.

Как поменять ступичный подшипник на ваз 2114 передний

Как показывает практика, чаще всего причиной выхода из строя ступичного подшипника становится слишком длительный эксплуатационный срок этой детали. Как и другие запчасти, подшипники имеют ограниченный срок службы, а потому наступает момент, когда они требуют замены. Об износе этой детали свидетельствует характерный звук, напоминающий гудение. При обнаружении такого признака лучшим решением будет замена ступичного подшипника в автомобиле ВАЗ-2114.

Предварительно убедитесь в том, что именно подшипник нуждается в замене. После того как вы совершите достаточно длительную поездку на автомобиле, дотроньтесь рукой до участка колеса, от которого издается гудение. Если эта область намного горячее, чем другая сторона колеса, значит, подшипник действительно требуется заменить. Еще один способ проверки заключается в следующем.

С помощью домкрата автомобиль надо поднять, открутить колесные болты. Поднимать нужно только ту сторону, откуда издается звук. Приподнятое колесо надо с большим усилием покачать. Если при этом слышится глухой звук, надо попросить кого-либо нажать на тормоз и снова покачать колесо. Если шум исчез, значит, проблема именно в подшипнике, и его необходимо заменить.

Замена

Первый способ заключается в том, что замена осуществляется без демонтажа поворотного кулака. Однако без съемника тут не обойтись. Главный плюс такой методики заключается в отсутствии необходимости регулировки развала-схождения. Однако такой способ замены один из самых неудобных. Для обратного монтажа машину потребуется загонять на смотровую яму.

Второй метод предполагает снятие поворотного кулака. Кроме того, для замены потребуется верстак, он нужен для снятия старого подшипника. При таком снятии будет нарушен развал. Чтобы впоследствии не пришлось ехать на станцию техобслуживания, в процессе замены выполните следующие действия:

1. Прежде чем снять нижний болт стойки и поворотного кулака, нанесите соответствующие метки: отметьте положение болта и положение в стойке поворотного кулака.
2. При осуществлении обратной сборки надо сделать так, чтобы метки четко совпали между собой.

В любом случае лучше иметь специальное приспособление для выдавливания и запрессовки ступичного подшипника. Отсутствие съемника значительно усложнит процедуру замены, поскольку в таком случае возникнет необходимость в разборке и выбивании деталей, которые вышли из строя. Из инструментов для замены подшипника вам понадобятся:

• накидные и рожковые ключи;
• накидная головка (для откручивания гайки подшипника);
• баллонный ключ;
• домкрат;
• круглогубцы (для демонтажа стопорных колец);
• ветошь;
• перчатки.

Начинайте с разборки ходовой части. Замена переднего подшипника – более простая процедура, чем заднего. После того как вы подняли колесо, надо ослабить гайки ступицы. Уберите декоративный колпак и извлеките пыльник из гнезда. Наденьте подготовленную накидную головку на гайку и ослабьте ее с помощью рычага и ключа. После этого открутите колесные болты и снимите колесо.

После этого необходимо демонтировать тормозной суппорт. Открутите для этого два болта и отведите суппорт в любую сторону, чтобы он не препятствовал дальнейшей работе. Закрепите его веревкой либо проволокой к нижнему рычагу. Снимите тормозной диск.

Круглогубцами извлеките стопорные кольца (расположены с двух сторон от подшипника). С помощью съемника необходимо выпрессовать подшипник. Заднюю чашку нужно упереть в поворотный кулак. Передняя должна быть наставлена на обойму.

Если у вас нет съемника, лучше поворотный кулак полностью демонтировать. Подшипник можно выбить при помощи молотка и круглых наставок. Затем поставьте поворотный кулак на место. В посадочное место поместите новый подшипник и произведите обратную сборку.

Нередко автовладельцы в процессе выполнения этой работы сталкиваются с такой проблемой, как невозможность стянуть обойму без повреждений. Может возникнуть такая ситуация, когда обойма старого вышедшего из строя подшипника остается на ступице или (в случае с задним колесом) на оси цапфы. Чтобы осуществить снятие без повреждений и других негативных последствий, лучше всего использовать для этих целей двухлапковый съемник.

«Лапками» необходимо зацепить обойму с разных сторон, а посередине вкрутить шток. Он должен упираться в центр оси цапфы. В таком положении удастся стянуть старый подшипник с места. Эта разновидность съемника достаточно широко распространена среди автолюбителей и мастеров автосервиса. Найти его можно практически в любом автомагазине.

Технология замены заднего ступичного подшипника ВАЗ 2114 своими руками

Снятие заднего ступичного подшипника

1. Начинаем с ослабления колесных болтов и ступичной контргайки, до того как поднимите авто домкратом.
2. Теперь поднимаем авто домкратом. Свинчиваем до конца ступичную гайку, снимаем колесо. Откручиваем крепления барабана.

1. Снимаем барабан. Пробуйте сначала расшатать его руками.
2. Если не получается, обработайте соединения смазкой WD-40.

Совет:
Барабан трудно демонтировать, он давно не снимался. Для облегчения демонтажа, закрутите шпильки в отверстия и затягивайте их поочередно, как на фото. Так же воспользуетесь молотком.

1. Получаем доступ к ступице и контргайке. Разгибаем стопор, откручиваем её. Для усиления момента используем удлинитель для ключа в виде трубы.

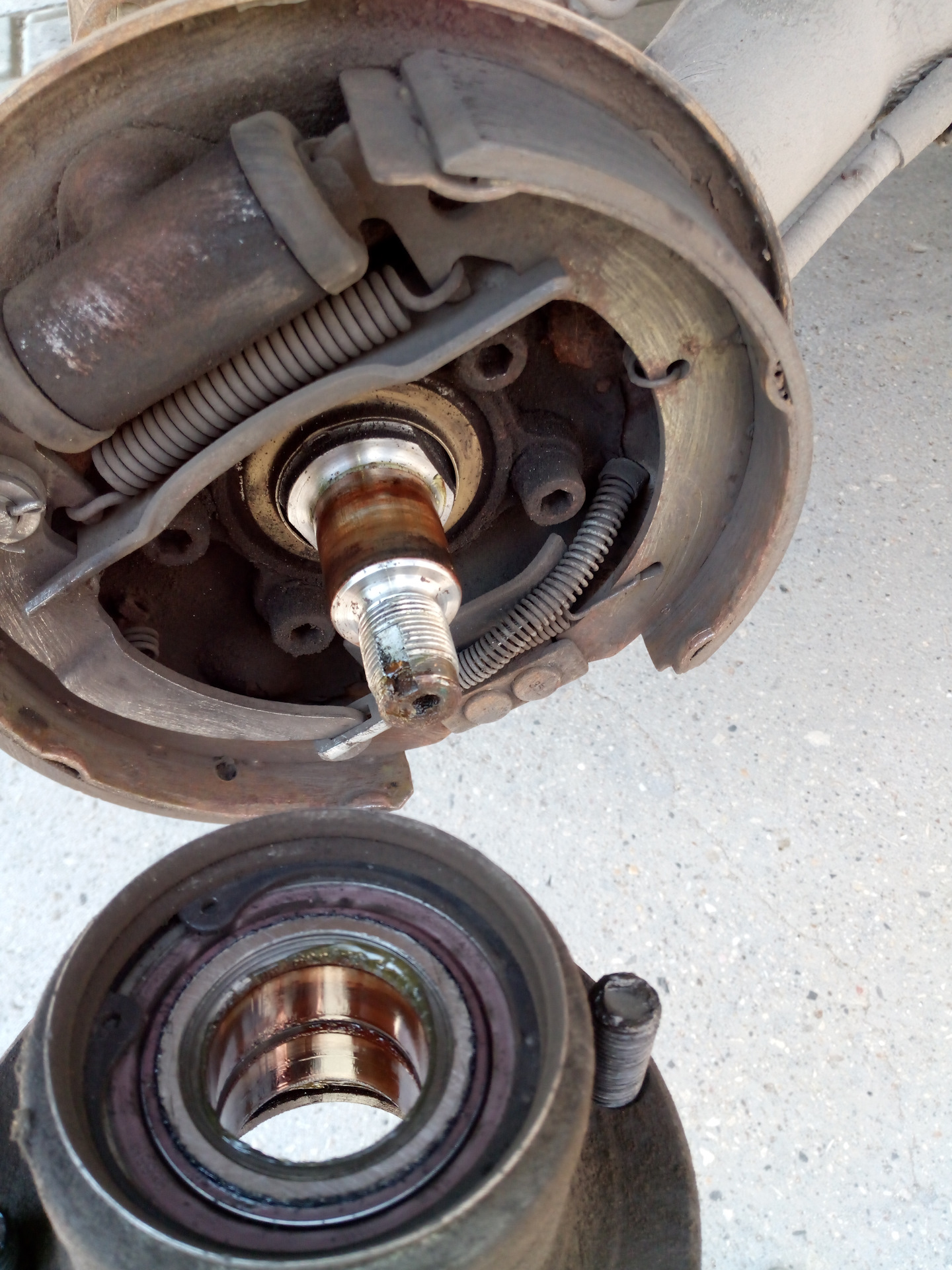

1. Спрессовываем ступицу. Для этого устанавливаем съемник с лапками, как показано на фото. Захватываем тыльную часть ступицы, упор делаем на торец цапфы. Затягиваем съемное устройство, так деталь постепенно снимется.

1. Внутри корпуса останется наружная часть изделия с сепаратором и роликами, а на валу внутренняя обойма. Если собираетесь менять колодки, то откручиваем крепления полуоси.

Внимание:
Если колодки не потребуется менять, переходите сразу к пункту № 10.

1. Открутив болты, демонтируем конструкцию (цапфу, тормозной щиток с колодками). Помогаем ударами молотка по накрученной ступичной гайке. Не повертите полуось!

1. Щиток тормозов снимется вместе с-осью, задняя часть которой обычно прикипает. Стучим по ней, демонтируем.

1. С посадочной поверхности цапфы стаскиваем обойму ступичного подшипника, с помощью съемника. Эту же операцию осуществляют так же непосредственно на автомобиле, не снимая полуоси, в том случае если не требуется замена тормозной системы.

1. Теперь переходим к ступице. Устанавливаем её, как показано ниже, например между двух кирпичей или брусков. Подбираем головку под диаметр внутренней обоймы, с помощью которой, ударами молотка выбиваем деталь из ступицы. Демонтаж завершен.

Установка заднего подшипника ступицы ВАЗ 2114

1. Отчищаем ступицу от грязи, промываем в бензине, так же делаем с полуосью. Далее смазываем густой смазкой посадочную поверхность ступицы. Ставим шарикоподшипник на отверстие ступицы, ровно и без перекосов, для этого есть монтажные фаски.

1. Руками нажимаем на новую запчасть, вставляем её на 3 мм. Теперь потребуется старый подшипник, который наставляем сверху.

Совет:
Предварительно шарикоподшипник можно охладить в морозильнике, а ступицу нагреть.

1. Равномерными ударами боковой частью молотка постепенно забиваем деталь внутрь ступицы. Следите, чтобы не было перекосов.

1. После того как шарикоподшипник зайдет до конца, появиться возможность вставить стопорное кольцо, устанавливаем его с помощью круглогубцев. Ось так же смазываем.

1. Наживляем собранную конструкцию на цапфу, ровно, без перекосов. Далее шайбу надеваем на резьбу, накручиваем ступичную контргайку.

1. Теперь затягиваем гайку, с помощью которой напрессовываем ступицу на ось, не забываем её законтрить. Момент затяжки приведен в таблице ниже. После этого устанавливаем барабан, крепим его и прикручиваем шасси.

Важно знать:
Окончательно протягивают резьбовые соединения при опущенном автомобиле, без домкрата.

Самостоятельно выбираем задний ступичный подшипник для ВАЗ 2114

В задней ступице установлен радиально-упорный двухрядный шарикоподшипник. Российские производители данного изделия хорошо зарекомендовали себя, но зарубежные аналоги так, же рассматриваются при выборе. Маркировка по ГОСТу 6-256706 С17.

Таблица рекомендуемых производителей

№ п/п	Брэнд	Номер по каталогу	Цена 2021 год, руб	Комплектация
Стопорное кольцо	Защитный колпак	Гайка	Инструкция
1	VBF Россия	2108-3104020	500	—	—	—	—
2	SPZ Россия	2108-3104020	520	—	—	—	—
3	SKF Швеция	VKBA1307	1900	2	—	+	+
4	FAG Германия	545312A	600	—	—	—	—

Перед покупкой запчастей, уточняйте технические характеристики, и размеры ступичных подшипников ваз 2114. Остерегайтесь подделок, параметры изделия приведены в таблице. Так же не рекомендуется приобретать запчасти других, малоизвестных брендов

Таблица размеров подшипника и технических характеристик

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Внутренний диаметр	mm	30
Внешний диаметр	mm	60
Высота колец	mm	37
Грузоподъемность динам-ая	kH	30,1
Грузоподъемность статич-ая	kH	25,9
Частота оборотов	об/мин	6500
Осевой зазор	mm	0,06-0,09
Тип стали	—	ШХ-15
Твердость колец и шаров	HRC	61-65
Вид смазки	—	Литол-24 (С17)
Момент затяжки	H*M	220
Шероховатость колец	Ra	0.32
Вес	г.	435

Необходимый инструмент

Перед тем как приступить к работе, необходимо подготовить весь инструмент и собрать его в одном месте:

• Специальный съёмник для демонтажа подшипника.
• Вороток.
• Головка на «30».
• Ключи или накидные головки на «17» и «19».
• Оправка для выбивания ступицы.
• Новые ступичные подшипники.

Инструмент собран и готов к использованию

Подготовительные работы

Позаботьтесь о том, чтобы рабочее место было хорошо освещено, и лучше всего если оно будет на смотровой яме или подъёмнике. Потому, что только таким образом можно говорить о высоком удобстве при проведении подобных работ. Также не лишним будет ознакомиться с подробной схемой расположения подшипника на передней ступице ВАЗ-2112.

Благодаря такой иллюстрации, схема становится очень понятна.

Пошаговый порядок работ

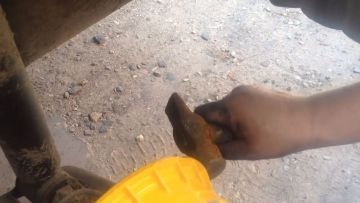

Первым делом устанавливаем автомобиль в неподвижное состояние, ставим на ручной тормоз, и при желании устанавливаем противооткатные упоры. И пока автомобиль находится на поверхности, срываем все болты на передних колёсах.

Сорванные болты откручиваем, убираем в сторону. Снимаем колесо.

Далее, нам необходимо при помощи ключа на «30» отвернуть гайку ступицы

Обратите внимание, что во время её демонтажа, придётся нажать на педаль тормоза, а для этого нам потребуется помощник. Затем воспользовавшись отвёрткой отжимаем суппорта

Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

Затем воспользовавшись отвёрткой отжимаем суппорта. Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

1. Аккуратно выкручиваем тормозной диск от ступицы.
2. Затем, производя несильные удары освобождаем ступицу.
3. А затем и ШРУС от подшипника.

Замена ступичного подшипника

Затем, когда доступ к подшипнику ступицы полностью открыт, существует несколько способов по её замене.

Первый способ

В этом случае необходимо иметь специальный съёмник для демонтажа подшипника.

1. Сначала необходимо позаботиться об удалении стопора.
2. Воспользовавшись этим устройством, достаточно просто извлечь старый подшипник и установить на его место новый.
3. После этого весь процесс сборки проводим в аналогичном порядке снятию.

• К преимуществам этого способа можно отнести, то, что во время этих работ нет необходимости трогать болт развал-схождения колёс, следовательно, дополнительных работ вам не прибавится.
• А к недостаткам подобного способа можно отметить неудобство во время проведения. Так как придётся изловчиться и принять крайне неудобную позу.

Второй способ

Для производства этих работ, необходимо произвести аккуратный демонтаж поворотного кулака и полностью снять ступицу.

• Перейдя на верстак, производим замену подшипника ступицы.
• Для этого демонтируем стопорное кольцо и выбиваем подшипник с посадочного места, либо выпрессовываем его.
• Далее, установку производим в обратном порядке, предварительно очистив поверхность ступицы.

Совет! Перед тем, как приступить к демонтажу болтов развал-схождения, отметьте их положение при помощи маркера или мела. При этом метки должны обозначать текущее положение болта на стойке и прежнее расположение кулаков. Благодаря таким меткам, при сборке будет гораздо проще ориентироваться в положении этих болтов. Хотя и вернуть прежнее состояние никак не получится, но свести к минимуму всё же удастся.

Ставим метки

1. Ставим метки.
2. Выбиваем все болты у кулака.
3. Демонтируем болты крепления на нижней шаровой опоре.
4. Таким образом подшипник будет выбит из ступицы.
5. Убираем стопорные кольца.
6. Выпрессовываем подшипник.
7. Монтируем новый подшипник, предварительно очистив пространство ступицы и обильно промазав его поверхность.

Подобный способ ремонта будет очень эффективен, когда ремонту подвержен не только ступичный подшипник, но и большая часть ходовой ВАЗ-2112. К таким элементам можно отнести замену рулевых наконечников, сайлентблоков рычагов и шаровых опор.

Третий способ

Для выполнения работ этим способом необходимо снять всю стойку полностью.

Стойка демонтирована.

1. Далее, воспользовавшись тисками, производим замену ступичного подшипника.
2. Так как именно таким образом замена произойдёт быстро и качественно.

После демонтажа подшипников, устанавливаем всё в обратном порядке, собираем стойку и монтируем её на автомобиль.

Изготавливаем съёмник сами или покупаем?

Если у вас нет желания заниматься выбиванием подшипника, можно приобрести в магазинах специальный съёмник, так как весь процесс работы с таким устройством становится легче, а время на работы уменьшается. Это касается и работ по установке подшипника.

Съёмник ступицы Хенд-мейд
