Неисправности ступичного подшипника: симптомы, ремонт, стоимость

Виды ступиц и особенности крепления их к колесу

Каждая ступица имеет общие особенности конструкции, в основе которых лежит подшипник, преобразующий силу терния скольжения в то же усилие, но качения.

По способу крепления к колесу, полуоси, а также траектории действия нагрузки и, соответственно, передаче нагрузки на подвеску, они подразделяются на следующие категории:

Радиальные, классические, когда элемент может воспринимать лишь крутящий момент.
Упорные, когда на подшипник одевается фиксирующая гайка, которая препятствует свободе перемещения изделия.
Радиально-упорные и упорно-радиальные – ступицы комбинированного действия, наиболее часто устанавливаемые на современные автомобили зарубежных производителей.

Фиксация ступицы на колесо происходит через расчётное количество шпилек с последующей затяжкой при помощи гаек.

Сама шпилька, в свою очередь, крепится к фланцу, вместе с тормозным диском, а он уже сопрягается через подвижное соединение с подшипником, установленным в теле ступицы. В случае, если старые модели авто имеют барабанные тормоза, то они также крепятся к фланцу, приводимому в движение по мере вращения колёс.

Ремонт детали

Ступица – это одна из самых важных деталей в ходовой части автомобиля, без которой его эксплуатация будет невозможной. Именно поэтому автолюбителям необходимо заказывать её диагностику на каждом колесе в ходе проведения технического обслуживания автомобиля.

Связано это с тем, что раннее выявление дефекта поможет предотвратить тяжёлые последствия, связанные с дорогостоящим ремонтом и избавит водителя от лишних трат. Кроме того, даже если изделие в порядке, то во время банальной замены масла в двигателе данные детали также надо регулярно смазывать, повышая их ресурс.

— деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, в таком соединении, являются ключевым элементом не только ступицы, но и всей ходовой части в целом, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя. фотогалерея: Предназначение ступицы – соединение между собой вала и колесного диска для передачи крутящего момента. С одной стороны ступица авто насаживается на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси коленвала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.

Ступица колеса

Ступица служит основой для установки колесного диска и тормоза. Ее задача – обеспечивать фиксацию и свободное вращение колеса и сопутствующих деталей, а для ведущих колес ступица служит звеном передачи момента вращения от дифференциала на колесо. Это одна из самых надежных деталей подвески, и вывести из строя ступицу можно разве что в результате аварии или очень длительной эксплуатации в тяжелых условиях. Для работы при постоянных нагрузках ступицы делают цельнометаллическими: из литой стальной болванки вытачивают деталь нужной формы. Такой способ позволяет изготовить прочную конструкцию без участков напряжения. На внешний (большой) обод ступицы крепится тормозной диск (барабан) и колесный диск, фиксируемые входящими в комплект болтами или шпильками. Внутренний обод снабжается подшипником (одним или двумя), которые могут располагаться на внешней или внутренней части ступицы, в зависимости от ее назначения и места установки.

Ступица колеса без подшипников и в сборе с подшипниками

Способ установки зависит от того, ставится она на управляемые или неуправляемые (передние или задние), ведущие или ведомые колеса. По конструктивным особенностям разделяют 4 основных вида ступиц:

Для ведущих неуправляемых колес (задние колеса автомобилей с задним или полным приводом). На такую ступицу передается усилие от дифференциала через полуось, которая может иметь цапфу, входящую в ступицу, или фланец для крепления.
Для ведомых неуправляемых колес (задние колеса переднеприводных автомобилей). В таких случаях ступица объединяется с подшипниками в одно целое, а ось ступицы крепится на рычаг заднего моста.
Для ведущих управляемых колес (передний мост переднеприводных или полноприводных автомобилей). Здесь передача крутящего момента идет через ШРУС, цапфа которого входит в зацепление со шлицами ступицы.
Для ведомых управляемых колес (передний мост заднеприводных автомобилей). Ось ступицы устанавливается в поворотный кулак.

Помимо этих, есть и другие варианты конструкции, обусловленные особенностями того или иного автомобиля. Для некоторых моделей автомобилей различают ступицы для левого и правого колеса, если у них асимметричное крепление

При покупке нужно обращать внимание на сторону установки: левая, правая или универсальная двухсторонняя

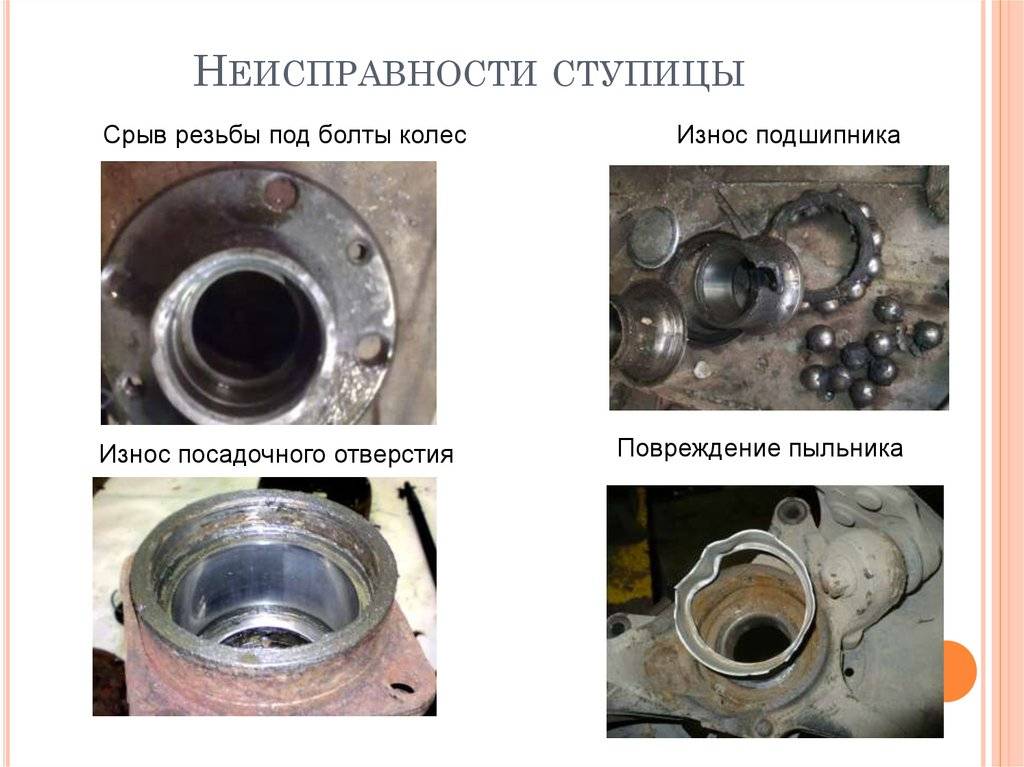

Неисправности

Как правило, сама цельнометаллическая ступица практически не ломается. Большинство неисправностей происходит из-за износа подшипника, как естественного, так и аварийного. Признаки неисправности подшипника: гул при движении, перегрев, потеря смазки, деформация поверхности, люфт колеса. Ступичный подшипник требует замены приблизительно раз в 3 года, но этот срок может сократиться или продлиться в зависимости от стиля вождения, режима эксплуатации автомобиля и других факторов нагрузки.

Специалисты рекомендуют проверять состояние ходовой на каждом ТО: мастера смогут выявить и устранить проблему в самом начале, не дожидаясь аварии.

Лопнул шарик в подшипнике ступицы

Ни сама ступица, ни ступичный подшипник ремонту не подлежат: при выявлении неисправностей их можно только заменить. Замена может делаться только на той стороне, где это нужно (слева или справа). В отличие от многих других частей подвески, в случае с деталями ступицы парная замена не обязательна.

Даже при высоком качестве самой детали и безупречной ее установке, рано или поздно менять подшипник придется. Лучше это делать сразу при появлении признаков неисправности, а не дожидаться неприятных сюрпризов.

О том, как выбрать комплект ступицы и на какие бренды обратить внимание, читайте наш «Гид покупателя». Многие водители ошибочно полагают, что при техническом обслуживании транспортного средства достаточно лишь отбалансировать колёса и проверить сход-развал

Однако главной деталью, через которую происходит вращение колёсного диска с шиной, является ступица. Именно внутри этой детали располагается подшипник, исправность которого влияет на вращение колеса, а любое нарушение положения диска или его разбалансировка неминуемо приводит к ослаблению и быстрому износу ступицы

Многие водители ошибочно полагают, что при техническом обслуживании транспортного средства достаточно лишь отбалансировать колёса и проверить сход-развал. Однако главной деталью, через которую происходит вращение колёсного диска с шиной, является ступица. Именно внутри этой детали располагается подшипник, исправность которого влияет на вращение колеса, а любое нарушение положения диска или его разбалансировка неминуемо приводит к ослаблению и быстрому износу ступицы.

Разварки с проставкой, второй способ

Последний способ изготовления разварки идентичен методу с проставкой. Единственное отличие – это место разреза. Примером в этом случае выступит автомобиль УАЗ.

А далее все идентично, подготавливаем металлические полосы, изгибаем их на прокатном стане, прикладываем кольцо, . После проверки центровки обвариваем стык по окружности. Остается только полученный диск покрасить, надеть резину, отбалансировать.

Готовый диск выглядит так:

Напоследок отметим, что все работы – это внесение изменений в конструкцию диска. В заводских условиях изделия проходят проверку на прочность, и только после этого они попадают на рынок. А вот делая разварки в гаражных условиях, никто гарантий по безопасности не даст.

Поэтому, если у вас нет достаточных навыков в проведении сварочных работ, лучше самостоятельно диск не варить, а обратиться за помощью к опытному сварщику.

Как самому сделать широкие диски — видео.

Лет 15 назад купил десяток гимнастических дисков по случаю. Теперь всё тяжелое у меня на них. Очень удобно.

Для сварочного столика самое то.

Шпильки зачем выбивать, на них бы и прикрутил. Барный стульчик неплохой бы получился :-)) вечный!

блин я думал он титанки делает

Еще стопор присобачить, для фиксации иногда пригодится

рукожопые не критикуйте нормальный специалист

красава . как раз у нас такого еще нет. но идея для детской качели с вращением.

Можно из камазовских дисков захуячить и ставить на него автомобильные двигателя.

С пескоструем и я так смогу

Как заменить своими руками

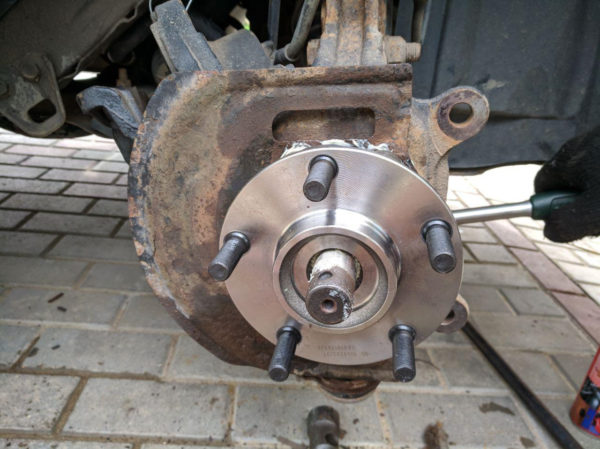

Замена переднего ступичного узла на примере Форд Фокус 2.

Ослабьте колесные болты.
С противоположной по диагонали стороны установите противооткатные упоры. Поддомкратьте автомобиль, после чего зафиксируйте кузов транспортного средства на упорах.
Снимите тормозной суппорт. Откручивать тормозной шланг необязательно, достаточно извлечь его в месте крепления к поворотному кулаку, а сам суппорт нужно надежно привязать к стойке автомобиля.
Снимите тормозной диск.
Отсоедините рулевой наконечник от поворотного кулака.
Открутите гайку шаровой опоры. Если детали давно не снимались, для вывода шаровой и рулевого наконечника из посадочного конуса желательно использовать съемник.
Открутите болт крепления ступицы.
Отверните болт крепления поворотного кулака к стойке.
Извлеките датчик ABS (прикручен шурупом). Предварительно очистите посадочное место от коррозии, грязи. Корпус датчика очень хрупкий, поэтом извлекать его нужно очень аккуратно.

Признаки неисправностей

Узнать, что ступицу переднего колеса пора менять можно по следующим признакам:

Протекторы колес стираются неравномерно. Но это может быть и по причине сбоя настройки развал-схождения.
При торможении кузов автомобиля качает.
При движении по ровной дороге, машину таскает туда-сюда.
Амортизаторы сжимаются и протекают.
Повышенная вибрация. Руки на руле чувствуют биение.
Появился шум в районе передних колес.

Заодно трогаем тормозной диск, он может нагреваться при трении. Если диск горячий, то подшипник ступицы работает неправильно.

Если звук появляется при поворотах, то, обычно, если поворачиваешь направо, проблемы в левой ступице. Если звук появляется, когда поворачиваешь налево, то проблема в правой ступице.

Для чего нужна ступица

В функции ступицы входит обеспечение вращения колеса, а также чтобы колесо прочно удерживалось на своем месте. Это значит, что у каждого колеса есть своя ступица. Кроме того, в функции ступицы входит и передача вращательного момента от коробки передач на ведущее колесо.

Обычно ступичный узел – это цельная деталь, в которой уже есть полуось. Также бывают такие конструкции когда в ступичном узле есть посадочное шлицевое отверстие под полуось шруса, который называют шарниром равных угловых скоростей.

Кроме того, даже в процессе торможения участвует ступица, потому что на ней держится тормозной диск или тормозной барабан, это зависит от автомобиля. На многих новых автомобилях используется электронная система контроля движения, это значит, что в ступицу дополнительно устанавливаются специальные датчики или импульсный диск.

Суммируя всю вышеперечисленную информацию, ступица колеса осуществляет такие функции:

крепко удерживает колесной диск;
на ней держится тормозной диск или барабан;
благодаря ступице колесо вращается;
на полуоси держит все необходимые узлы;
передает крутящий момент колесу от полуоси;
на ступице крепятся элементы системы.

Признаки поломки

Что первое мне приходит в голову из характерных признаков повреждений:

протекторы покрышек стирается неравномерно;
утечка из-под амортизаторов;
транспорт часто отклоняется, когда еду прямо;
повышенная вибрация;
кузов виляет из стороны в сторону, когда поворачиваю или торможу;
иные посторонние звуки, когда передвигаюсь на авто.

Мгновенно понять причину я не умею, потому ставлю на домкрат и кручу колёса, попутно смотря на внешний вид.

Плохой вид резины говорит о неисправности, связанной с отдачей вибрации в руль из-за неправильного вращения подшипника. При этом нагревается тормозной диск, который можно пощупать спустя десять километров езды. Термометра конечно под рукой нет, но температура выше 70 градусов будет ощущаться.

А если плохо вращается подшипник ступицы, то и останавливаться не надобности. Руль вправо – гул слева, и наоборот.

Хочу выделить основные и часто встречаемые факторы:

развал-схождение неверно отрегулировано;
тяжёлая нагрузка на передние колёса;
элементы системы износились со временем;
амортизаторы прикреплены не так, как требуется.

Каждое повреждение довольно ощутимо сказывается на скоростном режиме или во время торможения.

Ремонт ступицы обязателен, хотя играет сложность работ, влияющая на выбор сценария действий:

Применяется съёмник, снятие поворотного кулака не производится.
Демонтаж с последующим ремонтом на верстаке.
Снимается вся стойка, а подшипник заменяется с помощью тисков.

Везде есть преимущества и недостатки, об этом подробнее. В первом методе болт регулировки не подвергается воздействию демонтажа, что влияет на систему развал-схождение. Но придется быть в условиях, где присутствует яма и подъёмник, чтобы выбить ступицу и запрессовать подшипник.

Если бы я собрался попутно ещё менять сайлентблок, шаровую опору или наконечник руля, то выбрал второй метод. Делаю пометки о местоположении регулировочного болта. Так легче настроить регулирование при обратном монтаже.

Третий метод для любителей хардкора, так как верхняя опора полностью откручивается, а рулевой наконечник распрессовывается

Прошу обратить внимание на аккуратное извлечение самой ступицы и её деталей

Прессовочный станок в этом поможет, чтобы штопорное кольцо осталось целым. Никто не знает, будет ли оно в комплекте с новой ступицей

Подшипник при демонтаже с высокой вероятностью будет выведен из строя, на такое стоит обратить внимание

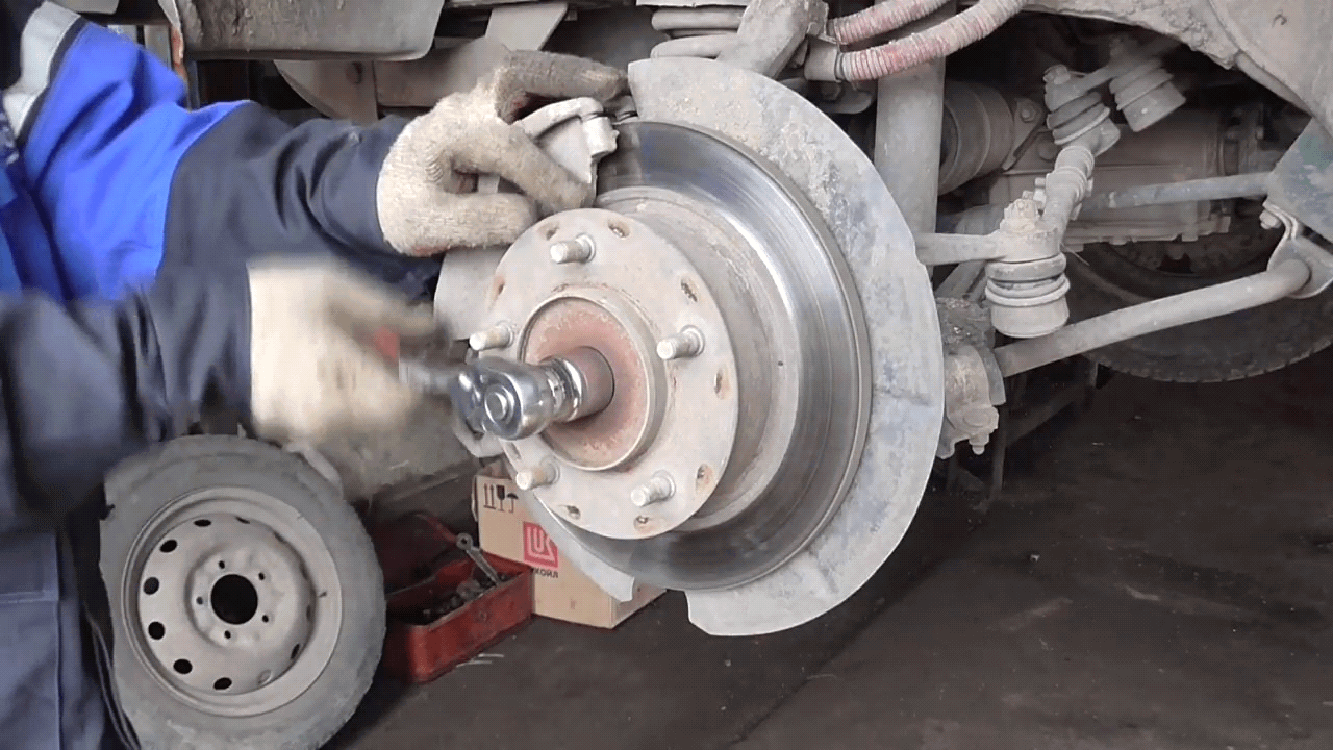

Как поменять заднюю ступицу

Давайте посмотрим, как разобрать заднюю ступицу. Процедура ремонта почти не отличается, здесь много общего. Давайте посмотрим, как снять ступицу заднего колеса:

поднимаем автомобиль на домкрате и подкладываем под него страховочные деревянные бруски – они предотвратят случайное соскальзывание машины с домкрата;
снимаем и отставляем в сторону колесо;
откручиваем направляющие болты, удерживающие тормозной барабан;
снимаем тормозной барабан с помощью специального съёмника или длинных болтов;
откручиваем ступичную гайку и вытягиваем ступицу – здесь желательно использовать специальный съёмник;
извлекаем стопорное кольцо и готовим новый подшипник;
устанавливаем новый подшипник с помощью того же съёмника;
устанавливаем ступицу на штатное место, закручиваем ступичную гайку и завальцовываем его.

Помните, что при ремонте (замене) ступицы, как передней, так и задней, вам потребуется смазка для подшипников. Если нужно заменить заднюю ступицу, воспользуйтесь этой же инструкцией – в этом случае старая ступица отправляется в утиль, а на её место устанавливается новая, вместе с новым подшипником.

Интеграция в ABS

На современные ступичные узлы могут устанавливаться датчики и сенсоры антиблокировочной системы. Это может быть как классическое зубчатое кольцо, так и новейшего образца магнитный энкодер с переменными участками магнитных полюсов, передающий данные о скорости вращения колеса на считывающий сенсор.

Преимущества магнитных энкодеров – маленький вес (что важно для неподрессоренной массы) и возможность считывать данные при низкой скорости движения колеса. Сами активные датчики имеют меньший вес по сравнению со старыми моделями и легче монтируются на ступичный подшипник

Система ASB (Active Sensor Bearing) с кольцом радиального (сверху) и осевого (снизу) типа

Ступица: описание.назначение.виды.ремонт,замена,фото,видео

Ступица – это деталь, которая являет собой подшипниковый узел, обеспечивающий соединение колес с подвеской. Иногда понятие «ступица» подразумевает под собой весь комплекс деталей, а иногда — лишь одну его часть (подшипниковый узел). В сегодняшней статье мы подробно расскажем вам о том, как устроен данный механизм и какую функцию выполняет.

Назначение автомобильной ступицы

Обычно автомобильная ступица соединяется с диском, спицами или ободом колеса. Подшипники зачастую устанавливаются в отверстие, которое находится в ступице. Такой механизм будет максимально прочным, если сделать автомобильную ступицу в два раза больше самого отверстия по диаметру.

Если посмотреть на ступицу любого автомобиля, можно убедиться в этой особенности машинной конструкции. Для того чтобы избежать перекосов, ступицу обычно делают длиннее диаметра ее отверстия.

По сути, автомобильная ступица представляет собой вращающийся элемент подвески, к которому должны крепиться колеса машины. Если речь идет о ведущих колесах, ступица является элементами трансмиссии. Помимо колес, к ступице крепятся еще и тормоза.

То же самое можно сказать и о фланцах полуосей. Они также закрепляются на ступицах. Особенно такая конструкция бывает характерна для грузовых автомобилей.

Можно сказать, что ступица используется для крепления автомобильных колес и дает им возможность вращаться

Даже тормозная система автомобилей завязана на такой важной детали, как ступицы. Обычно стандартные автомобильные ступицы изготавливаются из чугуна или различных сортов стали

Особенности крепления ступицы к колесу

Ступица обычно крепится к колесу при помощи разнообразных подшипников. Крепление осуществляется на балку моста или ось вращения, которую еще называют цапфой. Также на ступице предусмотрено наличие фланца. На фланце обычно закрепляется диск колесного тормоза, если тормоза являются дисковыми. Если тормоза барабанные, осуществляется крепление барабана на фланце.

РЕМОНТ И ЗАМЕНА СТУПИЦ

Сама по себе ступица, фото которой можно увидеть в любом руководстве по ремонту – это достаточно прочная деталь, которая сама по себе редко ломается.

Возможно искривление или поломка при сильном ударе в результате ДТП.

При нормальных условиях эксплуатации ступица подлежит замене лишь в случае, когда подшипник не извлекается, или посадочное гнездо подшипника прослаблено, а наружная обойма не удерживается прочно.

Также следует производить замену при износе резьбового соединения колёсных болтов или шпилек. Если ступица колеса имеет съёмные подшипники, то срок её эксплуатации практически не ограничен.

В технической литературе не указаны сведения о том, после какого пробега следует производить замену.

Такое решение принимается для каждого конкретного авто при проведении ремонта или планового техосмотра.

Стандартные размеры ступицы

Разные модели автомобилей оборудованы разными по диаметру ступицами. Но всегда должно соблюдаться правило, что цилиндр ступицы может быть установлен на колес с минимальным допуском. Существует так называемая система DIA, которая устанавливает диаметры автомобильных колес.

Если колеса будут меньше положенного им размера, их не получится установить на ступицу. Если же колеса будут больше, они будут просто болтаться. Иногда производители изготавливают колеса с достаточно большими диметрами. Правда для правильной установки диска на ступицу приходится применять специальные переходные кольца.

В данном случае эти переходные кольца помогают обеспечить центровку колеса на ступице.

Признаки возможного износа подшипника ступицы

Часто первыми признаками является гул со стороны колеса, однако это только первый сигнал. Поле ситуация развивается очень стремительно и за шумом может последовать треск. Дальше узел не выдерживает обороты и разлетается прямо на ходу, что приводит к полному клину и авто становится неуправляемым. Все это ведет к выходу из строя рычага подвески и деформации полуоси. В итоге за ремонт придется выложить хорошие деньги.

Поэтому важно при первых признаках уметь правильно определить неисправность, а по необходимости сразу устранить. Поводом для проверки ступичного подшипника будут следующие признаки:

Слышно, как гудит или хрустит в оси колеса. Чаще возникает при достижении определенной скорости, примерно 60 – 70 км/ч. На повороте, особенно при больших скоростях, гул усиливается.
Явным признаком является появление вибрации вместе с гулом. Она передаётся как через руль, так и на всю машину и вызвана биением подшипника.
При длительных переездах возникает перегрев колесного диска. Иногда случаются перегревы тормозного суппорта.
Подклинивание колеса. При езде по прямой дороге автомобиль как бы ведет в сторону. Это вызвано тем, что дефектный ступичный подшипник затормаживает вращение колеса. Симптомы схожи с неправильно отрегулированным развал/схождением.

Для точного определения в какой ступице гудит подшипник, следует разобраться в причинах возникновения поломок и принципах работы ступицы.

Проверка ступичного подшипника

На сегодня наиболее доступны 4 способа проверки исправности ступицы доступные каждому автовладельцу. Они не требуют много времени и особых навыков.

Проверка плоскости

Относится к наиболее простому способу, проверить авто можно прямо в гараже либо возле дома. Для начала следует поставить машину на ровной асфальтированной или бетонированной поверхности. Затем взять рукой за верх проверяемого колеса и изо всех сил толкать его взад и вперед раскачивая. Если в процессе слышны щелчки или потрескивание, значит подшипник пора менять.

Если посторонних шумов не слышно, но уверенности в исправности ступичного подшипника еще нет, тогда авто со стороны проблемного колеса необходимо поднять на домкрат. После этого покрутить руками колесо, если потрескивание, скрип или другие шумы есть значит подшипник в ступице дефекиный и его следует заменить.

На поддомкраченом авто для большей уверенности в исправности или поломке узла, колесо можно расшатывать как в вертикальных, так и горизонтальных плоскостях. Для этого необходимо взять колесо руками за верхнюю и нижнюю часть и пошатать. Если люфт имеется, то он будет хорошо ощутим. В таком случае замена подшипника, без вариантов.

При выполнении таких работ соблюдайте осторожность, чтобы автомобиль не упал с домкрата. Проверить таким методом можно ступицы переднего и заднего колеса

Проверить таким методом можно ступицы переднего и заднего колеса.

Проверка на биение

Одним из дополнительных признаков дефектов в подшипнике ступицы будет толчок в педаль во время торможения. Может возникнуть из-за удара тормозного диска либо ступицы. Иногда при воздействии высоких температур тормозной диск тоже может деформироваться вместе со ступицей. При отклонениях от вертикали даже на 0.2 мм могут вызывать вибрацию и удары на скорости.

Максимальный допуск биения не превышает 0.1 мм, а иногда и того меньше – 0.05 – 0.07 мм. Механики на СТО проводят проверку биения манометром часового типа, его прислоняют к плоскости ступицы и он показывает значение биения. При отсутствии такого прибора можно воспользоваться отверткой.

Проверка ступицы на биение проводится в следующей последовательности:

снимается колесо с проверяемой стороны;
далее плоскую отвертку следует опереть на скобу суппорта и приложить к рабочей поверхности тормозного диска;
затем при помощи головки с воротком придать вращение колесу через ступичную гайку;
если биение присутствует его сразу видно по следам царапин оставленных отверткой на тормозном диске.

Диски всех колес проверяются на биение с обеих сторон. При обнаружении дефектов на поверхности диск в виде царапины от отвертки, его следует отсоединить, развернуть на 180° и закрепить на ступице монтажными болтами. После повторить процесс проверки.

Если царапина появилась на том же месте, где и при первом испытании, значит кривой тормозной диск. В случае появления царапины с противоположной стороны – кривая ступица.

Проверка на подъемнике

Таким методом лучше проверять переднеприводные авто. Однако применим на всех типах машин хоть с задним приводом, хоть полноприводных.

Для этого автомобиль загоняется на подъемник, заводится мотор и на передаче разгоняются колеса. Затем двигатель глушится, а после нужно внимательно слушать как работают ступичный подшипники в процессе остановки колес. При неисправности какого-либо подшипника с его стороны будет раздаваться отчетливый хруст, гул или пойдет вибрация.

Проверка при помощи домкрата

Проверить ступицу можно и на домкрате. Проводить такие лучше в закрытом помещении (гараже, ангаре и т.п.), так как здесь будет отчетливее слышно посторонние звуки из колеса. Машина поднимается по очереди, вывешивается каждое колесо. Если не уверены с какой именно стороны шумит, проверку начинать лучше с задних колес.

Порядок проведения работ:

поддомкратить сторону испытуемого колеса авто;
проверяя заднюю сторону, колеса раскручиваем руками (для переднеприводных машин), внимательно слушаем на наличие посторонних шумов;
проверяя передние колеса запускается двигатель, выжимается сцепление, включается 5-я передача, а после муфта плавно отпускается.

Функция

В общем случае ступица – это центральная часть вращающейся детали, служащая точкой крепления на вал или ось. В первом варианте посадку или соединение выполняют с помощью шпонки или шлицев для передачи крутящего момента. На ось деталь крепят через подшипник (почевник) качения или скольжения. В машиностроении ступицу делают для зубчатых колёс, шкивов, маховиков.

В конструкции автомобиля также присутствует ступица, которая отвечает за крепление передних и задних колёс. Деталь находится в составе подвески машины и крепится к опорным мостам, балкам и рычагам. Основная функция элемента – удержание тормозного диска (барабана), колеса, передача крутящего момента. Ступичный узел воспринимает большую радиальную и осевую нагрузки. Первая – результат удержания веса автомобиля и преодоления препятствий в виде выбоин на дорогах. Осевое воздействие возникает при вхождении в поворот и боковом смещении машины.

Ввиду высоких динамических нагрузок изготавливают элемент из цельнометаллической стальной болванки. Обычно на заводе предварительно выливают заготовку в специальную форму с последующей токарной обработкой. Готовая ступица выглядит как металлический диск с крепёжными отверстиями и посадочным местом под подшипник. В зависимости от назначения в ней может быть выполнено отверстие (простое или под шлицевый вал) либо сделана глухая втулка.

Какие виды ступиц и подшипников бывают?

Автомобильное средство оснащено множеством подшипников разного размера и назначения, но именно подшипник ступицы испытывает наибольший груз по сравнению со всеми остальными подшипниками.

Он удерживает большую часть массы всего транспортного средства. Максимальные нагрузки появляются в процессе движения, особенно сильно это выражено в момент разгона, резкого ускорения или торможения автомобиля.

К качеству подшипника всегда предъявляются особенно высокие требования, так как во время движения транспортного средства он испытывает на себе действие сразу двух сил: осевой и радиальной.

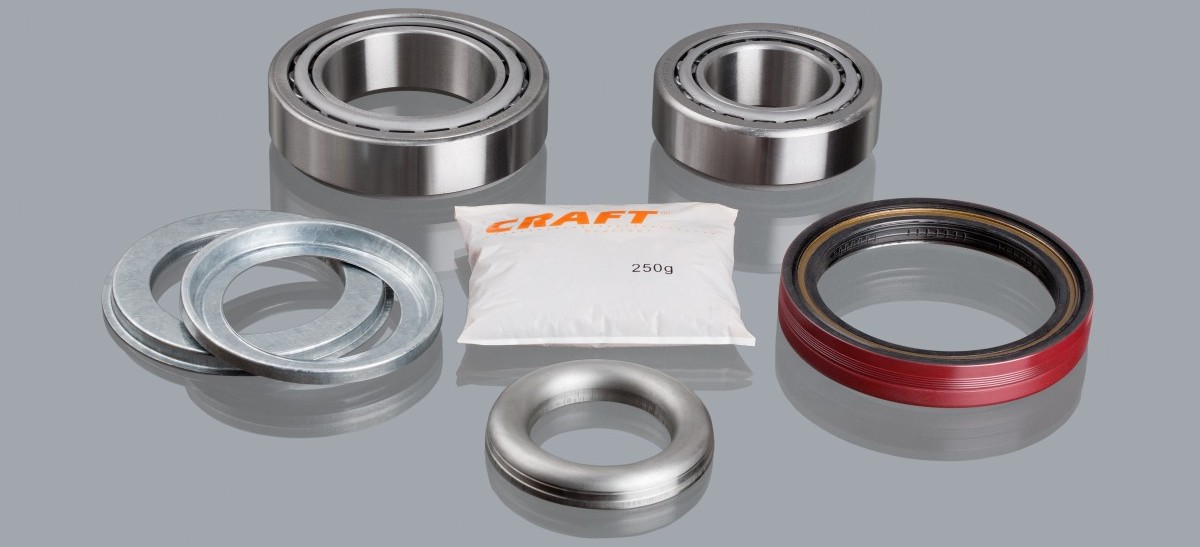

Подшипники

В современных транспортных средствах подшипники ступицы всегда выполняют функцию качения. Они включают в себя два кольца, одно из которых – наружное, а второе, соответственно – внутреннее.

Также среди его составляющих деталей – сепаратор. Он используется для того, чтобы удерживать на определённой траектории тела качения, а также распределять их и по подшипнику. В качестве тел качения могут выступать различные шарики, а также ролики.

Общая характеристика подшипника ступиц

Важным элементом ходовой части, оказывающим непосредственное влияние на работу автомобиля и обеспечивающим комфортное и безопасное передвижение, является подшипник ступицы. Поломка или износ какого-либо подшипника вызывает негативные последствия для всей машины.

Для того чтобы механизм был прочным и надежным, эту часть колеса подбирают в два раза превосходящую внутреннее пространство. К этому элементу механизма присоединяются колеса, и благодаря ему происходит вращение. В ведущих колесах ступица играет роль трансмиссионного элемента. Средняя часть колеса соединяется также с тормозами и фланцами полуосей.

Материалом для изготовления ступицы являются различные виды металла. В передней и задней части середины колеса располагаются радиально-упорные части сборочного узла, которые имеют форму шара. Ступица выходит из строя очень редко.

При появлении сигнализирующих стуков возникает необходимость заменить ступичный подшипник. Иногда ступица не разбирается. В этом случае необходима замена всей детали. После заменены ступицы нужно проверить, как работают рычаги подвески.
