Регулятор давления тормозов ока принцип работы

Неисправности, их признаки

Простая конструкция системы хоть и обеспечивает надежность, но неисправности с ней случаются. К неисправностям привода относятся:

• «Завоздушивание» системы;
• Неисправность усилителя;
• Сильный износ или заклинивание поршней ГТЦ;
• Повреждение магистралей;
• Утечки жидкости в местах соединения и на уплотнителях;
• Нарушение работы регулятора;

Сопровождаются такие поломки снижением эффективности работы тормозов или полным их отказом. По большей части для устранения неисправностей необходима замена неисправных узлов или некоторых их составляющих (касается уплотнителей).

У рабочих механизмов возникают иные проблемы:

• Заклинивание поршней;
• Критический износ дисков, барабанов, колодок;
• Нарушение геометрии диска или барабана;
• Повреждение уплотнителей на цилиндрах;
• Подклинивание суппорта на направляющих;
• Разрушение стяжных пружин барабанных механизмов;

Сопровождаются такие поломки отказом тормозной системы, неправильной их работой.

Основными признаками проблем с тормозами являются:

• Следы утечки жидкости возле составных компонентов системы;
• Необходимость частого подлива рабочей жидкости до уровня;
• «мягкая» или «жесткая» педаль;
• Существенное увеличение тормозного пути;
• Увод автомобиля при движении или торможении в одну из сторон;
• Вибрация руля при торможении;
• Резкие сторонние звуки во время торможения;

Любые неисправности тормозов сразу же проявляются, при этом благодаря простой конструкции системы диагностика и выявление поломки осуществляется достаточно быстро. Также практически все составляющие ее располагаются в местах со сравнительно простым доступом. К примеру, чтобы добраться до ГТЦ или регулятора, достаточно снять запаску, которая в «Ока» располагается в подкапотном пространстве. А чтобы визуально оценить состояние рабочих механизмов, нужно всего лишь снять колеса.

Некоторые виды неисправностей узлов тормозной системы удается устранить путем переборки и замены изношенных элементов. Детали для ремонта некоторых узлов продаются в виде ремкомплектов. Так, можно купить ремкомплект тормозного суппорта «Ока» или барабанного тормоза, набор расходных материалов и деталей к ГТЦ. Но такие наборы продаются не для всех компонентов системы, и если вышел из строя усилитель, то он заменяется полностью, поскольку ремонту этот компонент не подлежит.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Замена тормозных колодок ВАЗ «ОКА» 1111 1988-2008

1. Руководства по ремонту
2. ВАЗ «ОКА» 1111 1988-2008
3. Замена тормозных колодок

Минимально допустимая толщина фрикционных накладок 1 тормозных колодок 1,5 мм. Если поджимные пружины 2 потеряли упругость, замените колодки. Кроме того, замените колодки в следующих случаях:

– толщина накладок менее 1,5 мм;

– поверхность накладок замаслена;

– накладки непрочно соединены с основанием;

– накладки имеют глубокие борозды и сколы.

Вам потребуются: ключи «на 12» и «на 17», домкрат, противооткатные упоры, отвертка, металлическая щетка.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.

2. Снимите переднее колесо.

3. Очистите тормозной механизм от грязи.

4. Откачайте из бачка часть жидкости, если перед заменой колодок уровень тормозной жидкости в бачке находится на о или приближается к ней.

ПРЕДУПРЕЖДЕНИЯ Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле. Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки необходимо заменять в тормозных механизмах обоих передних колес одновременно. Недопустима замена внутренней и внешней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

5. Выньте из кронштейна резиновый держатель вместе со шлангом.

6. Отогните отверткой усики стопорных шайб двух болтов крепления суппорта.

7. Ослабьте затяжку нижнего болта крепления суппорта, придерживая ключом направляющий палец за шестигранник.

8. Отверните верхний болт крепления суппорта, придерживая ключом направляющий палец за шестигранник.

9. Снимите болт вместе со стопорной пластиной.

10. Поверните суппорт вниз вокруг оси нижнего направляющего пальца и снимите тормозные колодки

После этого осторожно, чтобы не повредить защитный чехол цилиндра, очистите от грязи и ржавчины детали тормозного механизма, особенно посадочные места колодок

ПРЕДУПРЕЖДЕНИЕ Поверхность фрикционных накладок не должна быть замаслена, иметь глубокие риски и сколы. Накладка должна быть прочно соединена с основанием колодки.

11. Перед установкой новых колодок аккуратно вдавите поршень в цилиндр отверткой или монтировкой через вставленные в суппорт старые колодки (сложенные между собой фрикционными накладками внутрь).

12. Установите новые колодки точно на посадочные места в направляющей колодок.

13. Закрепите суппорт, зафиксировав болты крепления стопорными пластинами, и установите колесо.

14. После установки автомобиля на землю нажмите несколько раз на педаль тормоза для установки поршня в рабочее положение.

15. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.

ПОЛЕЗНЫЕ СОВЕТЫ Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно и оцените эффективность тормозов. И старайтесь не тормозить резко хотя бы первые сто километров. При сильном нагреве неприработанных колодок верхний слой их накладок подгорает, и тормоза долго не будут максимально эффективны.

↓ Комментарии ↓

ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ

Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ

Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ

Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ

Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ

Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Russia Cars

Тормозной механизм заднего левого колеса (тормозной барабан снят):

1 – колесный цилиндр 2 – разжимная планка 3 – задняя тормозная колодка 4 – рычаг ручного привода колодок 5 – стойка колодки 6 – пластинчатая пружина 7 – трос привода стояночного тормоза 8 – нижняя стяжная пружина 9 – передняя тормозная колодка 10 – регулировочная гайка 11 – верхняя стяжная пружина

ОБЩИЕ СВЕДЕНИЯ

Вам потребуются баллонный ключ ключи «на 13» и «на 27» плоскогубцы отвертка молоток домкрат подставка противооткатные упоры Перед началом работы

Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен). Снимите заднее колесо.

Рекомендации

Завод-изготовитель рекомендует при замене колодок заменить смазку в подшипниках ступицы (см. подраздел 3.36.). Если уровень тормозной жидкости в бачке находится на метке “MAX” или приближается к ней, откачайте из бачка часть жидкости. Минимально допустимая толщина фрикционных накладок колодок – 1,5 мм. Состояние накладок тормозных колодок проверяйте при каждом снятии тормозного барабана. Замените колодки в следующих случаях: – толщина накладок менее 1,5 мм; – поверхность накладок замаслена; – накладки непрочно соединены с основанием; – накладки имеют глубокие борозды и сколы.

Предупреждения Не применяйте для очистки тормозов бензин, дизельное топливо или какие-либо другие минеральные растворители. Колодки необходимо заменять в тормозных механизмах обоих задних колес одновременно. Для замены колодок рекомендуем обратиться к специалистам, так как ступица заднего колеса выполнена заодно с барабаном и вам придется заменить смазку в подшипниках ступицы и отрегулировать в них зазоры.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите от грязи тормозной барабан и защитный колпак ступицы колеса.

2

Проворачивая барабан, осторожно сбейте защитный колпак ступицы и…. 3

…выньте его

3. …выньте его.

4. Разогните шплинт и выньте его из отверстия в оси ступицы.

5. Отверните гайку ступицы.

6. Снимите упорную шайбу.

7. Выньте передний (наружный) подшипник ступицы. Для этого слегка сдвиньте барабан на себя, а затем передвиньте на место.

8. Если снятие барабана затруднено, сведите колодки, вращая регулировочную гайку разжимной планки, и сбейте барабан резиновым молотком.

9. Снимите тормозной барабан.

10. С помощью отвертки снимите верхнюю стяжную пружину.

11. Таким же способом снимите нижнюю стяжную пружину.

12. Сжав пластинчатые пружины…

13. …поверните стойки обеих колодок и снимите пружины.

14. Снимите переднюю колодку и распорную планку.

15. Снимите заднюю колодку, отсоединив наконечник троса стояночного тормоза от рычага ручного привода колодок.

16. Отверните гайку оси рычага ручного привода колодок.

17

Обратите внимание: под гайкой установлена пружинная шайба

18. Снимите зацеп пружины.

19. Снимите рычаг ручного привода с колодки.

20. Выньте ось из рычага.

21. Установите рычаг ручного привода на новую заднюю колодку в порядке, обратном снятию.

22. Снимите с разжимной планки упор колодки с фиксатором гайки.

23. Выверните регулировочную гайку разжимной планки колодок на половину длины ее резьбовой части, чтобы увеличить длину планки. Это необходимо для удобства сборки, так как короткая планка будет выпадать из прорези колодок.

24. Смажьте резьбовую часть разжимной планки смазкой Литол-24.

25. Установите колодки в порядке, обратном снятию

При установке распорной планки обратите внимание, что ее плоская сторона должна быть направлена вниз

26. С помощью напильника удалите с тормозного барабана буртик, образовавшийся в результате износа.

27. Смажьте цапфу смазкой Литол-24.

28. Навинчивая регулировочную гайку на разжимную планку, сведите колодки так, чтобы они не мешали установке тормозного барабана. Установите тормозной барабан и отрегулируйте зазор в подшипнике ступицы колеса (см. подраздел 3.35.).

29. Отрегулируйте зазоры между тормозными колодками и барабаном (см. подраздел 3.34.). Установите колесо, проверьте работу стояночного тормоза и при необходимости отрегулируйте его (см. подраздел 3.37.).

Замена вилки и подшипника выключения сцепления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите коробку передач (см. подраздел 12.2.). 2. Аккуратно подцепите отверткой защитный чехол, выньте его из отверстия в картере и снимите с вилки выключ …

Переднее крыло Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отвернуть три болта крепления крыла к брызговику облицовки радиатора. 2. Открыть переднюю дверь и отвернуть болт заднего крепления крыла. 3. Отвернуть …

Разборка коробки передач ПОРЯДОК ВЫПОЛНЕНИЯ 1. Очистите от грязи и вымойте снаружи коробку передач. 2. Установите коробку передач вертикально вверх. 3. Отверните шесть гаек крепления задней крышки. …

Замена тормозных колодок задних колес ВАЗ «ОКА» 1111 1988-2008

Состояние накладок тормозных колодок проверяйте при каждом снятии тормозного барабана. Замените колодки в следующих случаях:

– толщина накладок менее 1,5 мм;

– поверхность накладок замаслена;

– накладки непрочно соединены с основанием;

– накладки имеют глубокие борозды и сколы

Колодки необходимо заменять в тормозных механизмах обоих задних колес одновременно.

Завод-изготовитель рекомендует при замене колодок заменить смазку в подшипниках ступицы (см. «Замена смазки в подшипниках ступиц задних колес»).

Вам потребуются: ключи «на 13» и «на 27», плоскогубцы, отвертка, молоток, домкрат, подставка, противооткатные упоры.

1. Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен).

2. Снимите заднее колесо.

3. Если уровень тормозной жидкости в бачке находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости.

4. Снимите тормозной барабан (см. «Снятие, установка и ремонт тормозного барабана»).

5. С помощью отвертки снимите верхнюю стяжную пружину.

6. Таким же способом снимите нижнюю стяжную пружину.

7. Сжав пластинчатые пружины.

8. поверните стойки обеих колодок и снимите пружины.

9. Снимите переднюю колодку и распорную планку.

10. Снимите заднюю колодку, отсоединив наконечник троса стояночного тормоза от рычага ручного привода колодок.

11. Отверните гайку оси рычага ручного привода колодок.

Обратите внимание: под гайкой установлена пружинная шайба. 12

Снимите зацеп пружины

12. Снимите зацеп пружины.

13. Снимите рычаг ручного привода с колодки.

14. Выньте ось из рычага.

15. Установите рычаг ручного привода на новую заднюю колодку в порядке, обратном снятию.

16. Снимите с разжимной планки упор колодки с фиксатором гайки.

17. Выверните регулировочную гайку разжимной планки колодок на половину длины ее резьбовой части, чтобы увеличить длину планки. Это необходимо для удобства сборки, так как короткая планка будет выпадать из прорези колодок.

18. Смажьте резьбовую часть разжимной планки смазкой Литол-24.

19. Установите колодки в порядке, обратном снятию

При установке распорной планки обратите внимание, что ее плоская сторона должна быть направлена вниз

20. С помощью напильника удалите с тормозного барабана буртик, образовавшийся в результате износа.

21. Смажьте цапфу смазкой Литол-24.

22. Навинчивая регулировочную гайку на разжимную планку, сведите колодки так, чтобы они не мешали установке тормозного барабана. Установите тормозной барабан и отрегулируйте зазор в подшипнике ступицы колеса (см. «Регулировка зазоров в подшипниках ступиц задних колес»).

23. Отрегулируйте зазоры между тормозными колодками и барабаном (см. «Регулировка зазоров между колодками и тормозными барабанами»).

24. Установите колесо, проверьте работу стояночного тормоза и при необходимости отрегулируйте его (см. «Регулировка стояночного тормоза»).

Замена колодок сзади

Теперь о том, как снять тормозной барабан, чтобы поменять колодки. Технология работ такая:

• Обездвиживаем авто, выдомкрачиваем задок и снимаем нужное колесо;
• Используя молоток и отвертку, сбиваем защитный колпачок ступицы;
• Пассатижами извлекаем стопор ступичной гайки;
• Скручиваем гайку, извлекаем установленные под ней шайбу и конический подшипник;

• Аккуратно сбываем барабан.
• Если он не сходит – извлекаем резиновую заглушку на барабане, и отверстие, которое заглушка закрывает, устанавливаем напротив регулировочной гайки распорной планки механизма стояночного тормоза. Вращая эту гайку, сводим колодки, что позволит снять барабан.
• Для снятия колодок демонтируем их фиксаторы и стяжные пружины;
• На место изношенных устанавливаем новые колодки и собираем механизм обратно;
• Выполняем регулировку механизма стояночного тормоза.

Идентичные работы придется выполнить, если выполняется замена рабочих цилиндров. Но после снятия колодок дополнительно придется открутить магистраль подачи жидкости на цилиндр, а затем открутить болт его крепления.

Замена рабочей жидкости, прокачка тормозов

Согласно регламенту, тормозная жидкость требует замены каждые 2 года эксплуатации авто. Технология выполнения этого обслуживания не сложная, но лучше е выполнять с помощником.

Суть работ такова:

• Ставим авто на смотровую яму;
• Шприцом откачиваем отработанную жидкость из бачка;
• Заполняем бачок новой жидкостью до уровня;
• На тормозных механизмах находим штуцеры для прокачки, очищаем их, надеваем на них прозрачные силиконовые трубки (соответствующие по диаметру). Концы этих трубок опускаем в подготовленные емкости. Немного послабляем штуцеры;
• Жидкость самотеком начнет стекать по трубкам в емкости. Просим помощника контролировать уровень в бачке и своевременно его восполнять;
• Следим за трубками, и обнаружив, что по ним пошла новая жидкость, затягиваем штуцеры;
• Доводим уровень в бачке до нормы;

После замены обязательно выполняется прокачка тормозов «Ока», чтобы удалить воздух из системы.

Технология прокачивания простая – на штуцер надеваем трубку и опускаем ее в емкость с жидкостью. Просим помощника накачать тормоза (пару раз нажать на педаль, а после ее зажать). Далее немного отворачиваем штуцер и ждем, пока жидкость не стечет (при этом педаль будет уходить в пол до упора). Процедуру с накачиванием тормозов и сливом жидкости выполняем 2-3 раза, после чего переходим к следующему тормозному механизму

При выполнении прокачки также важно постоянно следить за уровнем в бачке и своевременно его восполнять

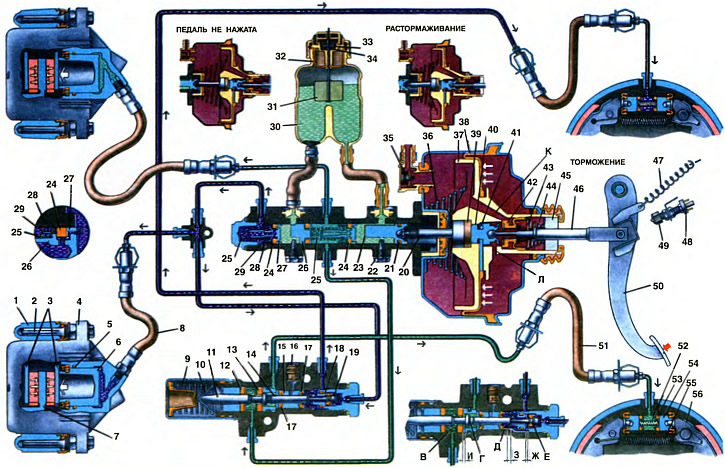

Принцип работы

Общий принцип функционирования тормозной с-мы такой:

• Привод. Для замедления движения или остановки водитель жмет на педаль тормоза, причем сила воздействия на нее влияет на интенсивность замедления. Сила, приложенная на педаль, посредством штока передается на ВУТ. Увеличенное усилителем усилие воздействует посредством штока на 1-й поршень ГТЦ. Он, перемещаясь, выталкивает жидкость в магистрали, и также толкает 2-й поршень, что обеспечивает создание давления и во второй камере цилиндра. Из первой камеры жидкость по магистралям поступает на правый передний рабочий механизм (правый), а также на регулятор, а уже от него на заднее колесо. Жидкость из второй камеры выводится только на одну магистраль, но благодаря тройнику разделяется и поступает на левое переднее колесо, а также регулятор, а от него – на задний механизм;
• Передние тормоза. Жидкость под давлением поступает в цилиндр суппорта и выдавливает поршень, он начинает поджимать колодку к диску. При этом возникает противодействующая сила, которая благодаря скобе смещает суппорт. При перемещении суппорт начинает поджимать вторую колодку.
• Задние тормоза. Давление жидкости приводит к выталкиванию поршней из цилиндра. А поскольку в них упираются колодки, то выход поршней сопровождается прижимом колодок к внутренней поверхности барабана, и за счет силы трения скорость его вращения замедляется;
• Ручник. Для задействования ручника, водитель тянет рычаг, размещенный в салоне, вверх. Рычаг посредством тяги соединен с уравнителем, к которому подходят тросы. Воздействие на рычаг сопровождается натягиванием тросов, благодаря чему срабатывают механизмы стояночного тормоза, которые разжимают колодки и поджимают их к барабану. Рычаг в поднятом состоянии удерживается храповым механизмом.

В целом, функционирование всей тормозной системы ВАЗ «Ока» не отличается от других моделей ВАЗ.

Проверка регулятора давления на стенде

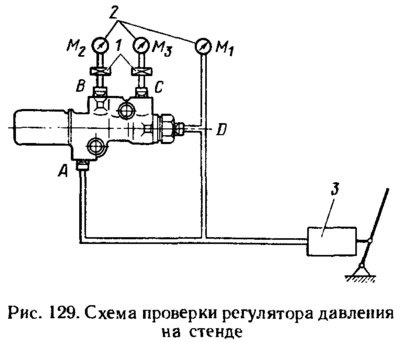

Установив регулятор давления на стенд, подключают его, как показано на рис. 129.

Прокачивают систему через клапаны 1.

Проверяют герметичность подсоединения регулятора к стенду (утечка тормозной жидкости не допускается) .

Подают на входы А и D регулятора пульсирующее давление 0—8 МПа с частотой около 1 Гц. Выполняют 15—20 циклов для приработки деталей регулятора. Давление создается цилиндром 3.

Определяют давление включения регулятора. Для этого используют манометры 2 (M₁ и М₂). Медленно подавая давление на входы А и D, замеряют величину давления, при которой появляется разность между их показаниями. Давление на манометре М₁ будет нарастать в прежнем темпе, а темп нарастания давления на манометре М₂ уменьшится, и его показания будут отставать. Давление, при котором начинает появляться разность в показаниях манометров, соответствует давлению включения регулятора. Оно должно быть (3,5±0,5) МПа.

Проверяют работу регулятора давления в диапазоне 3—12 МПа на входах А и D. Давление на выходе В (показание манометра М₂) должно укладываться в заштрихованную зону (рис. 130).

Показания манометров М₃ и М₂ (см. рис. 129) не должны отличаться более чем на 0,5 МПа в диапазоне от 0 до 12 МПа на входах А и D регулятора.

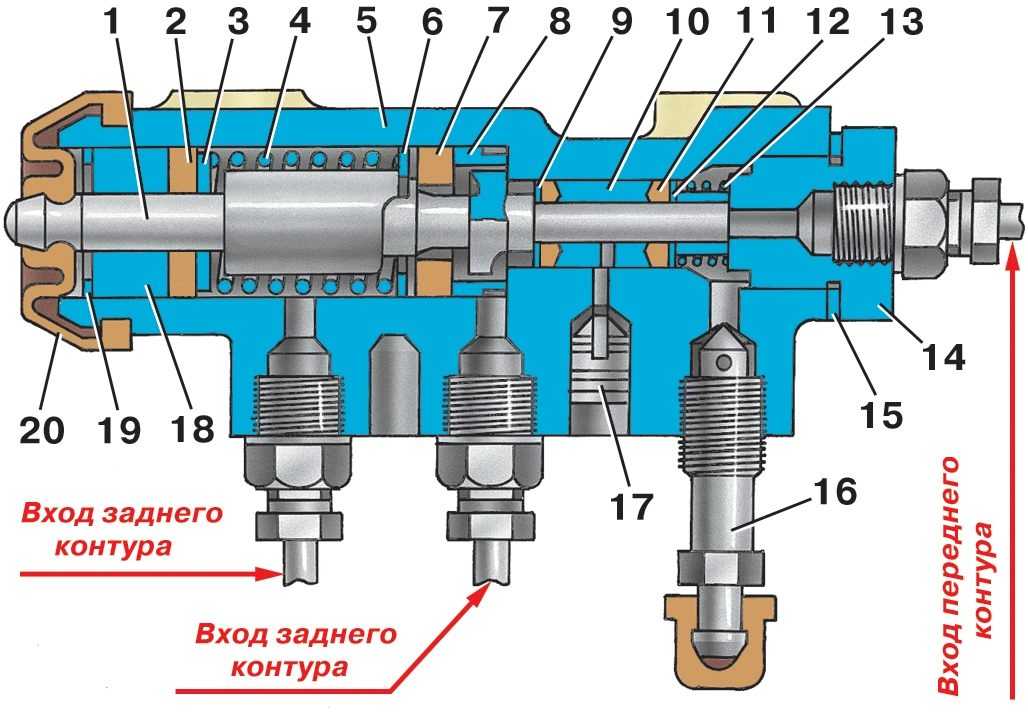

При подтекании жидкости из-под заглушки можно провести частичный ремонт регулятора давления. При обнаружении других дефектов, устранение которых требует специального оборудования, замените регулятор в сборе или обратитесь в специализированную мастерскую.

1. Зажмите корпус регулятора давления в тиски и отверните пробку регулятора.

2. Снимите уплотнительное кольцо. Поврежденное кольцо замените.

3. Выньте пружину втулки толкателя.

4. . опорную чашку пружины и.

5. . толкатель в сборе с уплотнительными кольцами и втулкой. Если извлечение толкателя затруднено.

6. . подайте сжатый воздух в отверстие корпуса регулятора под тормозную трубку (показано стрелкой).

7. Снимите с толкателя первое уплотнительное кольцо.

9. . второе уплотнительное кольцо и.

10. . упорную шайбу.

11. Промойте все детали тормозной жидкостью.

12. Замените оба уплотнительных кольца независимо от их состояния.

13. Замените сломанную или потерявшую упругость пружину втулки толкателя. Ее длина под нагрузкой (14±1,5)Н или (1,4±0,15)кгс должна быть 7,5 мм.

14. Проверить герметичность клапана регулятора давления, завальцованного в пробке, можно только в специализированной мастерской. Неисправный клапан замените в сборе с пробкой.

15. Соберите регулятор в порядке, обратном снятию, смазав все детали тормозной жидкостью

При этом обратите внимание на установку уплотнительных колец: своей конусной частью они должны быть направлены к втулке

Видео про «Ремонт регулятора давления» для ВАЗ 1111

https://youtube.com/watch?v=wt4nMJ0OqmA

Поднимают переднюю часть автомобиля и устанавливают на подставки, снимают колесо. Отвертывают штуцер трубопровода и отсоединяют от магистрали гибкий шланг; отверстие шланга и трубки заглушают, чтобы не допустить утечки тормозной жидкости. Вынимают шланг из направляющего кронштейна.

Отвертывают два болта 1 (см. рис. 125), которыми направляющая колодок крепится к поворотному кулаку, снимают направляющую в сборе с суппортом и цилиндром.

Установка тормозного механизма проводится в последовательности, обратной снятию. После установки восстанавливают уровень тормозной жидкости в бачке и прокачивают систему гидропривода для удаления воздуха.

Рабочие механизмы

Передние механизмы состоят из дисков невентилируемого типа, фиксируемых на ступице, суппортов с так называемой плавающей скобой и колодок с фрикционами, устанавливаемых в специальные направляющие, закрепленных на неподвижной части ступицы.

Отсоединяют от регулятора трубопроводы, отвернув гайки его крепления к стойке брызговика кузова, снимают регулятор давления

При отсоединении трубопроводов обращают внимание на их положение, чтобы при установке присоединить их к тем же гнездам. Перепутывание трубопроводов недопустимо

Установка регулятора давления проводится в обратной последовательности.

Доработка тормозов

Один из основных недостатков тормозных механизмов «Ока» — они не унифицированы с деталями других моделей ВАЗ. То есть, если узлы, относящиеся к приводу можно найти практически в любом автомагазине, то детали для рабочих механизмов придется поискать.

Выходом из ситуации может стать доработка механизмов для установки деталей от иных авто. К примеру, на «Ока» подходит задний тормозной цилиндр от ВАЗ 2101-2107, но после небольшой переделки щита.

Некоторые автовладельцы полностью модернизируют заводские рабочие механизмы, по сути, заменяя «родные» узлы на механизмы от ВАЗ-2108 или других моделей.

Ввиду простоты конструкции тормозная система «Ока» достаточно легко поддается переделкам и доработкам.

Для чего необходим редукционный гидроклапан

Назначением автоматического автомобильного регулятора тормозных сил принято считать корректировку давления тормозной жидкости в каналах. Подобный регулятор актуален не только там, где инженеры установили гидравлику, но и для автомобилей, работающих на пневматических тормозах.

Часть кузова с задним мостом во время резкого снижения скорости слегка приподнимается. Одномоментно срабатывает рычаг, напрямую связанный с «колдуном». От усилия рычага опускается поршень, перекрывающий канал тормозной жидкости. Это приводит к понижению давления на задние колодки.

Инженеры некоторых автомобильных брендов заботятся о предсказуемости поведения машины в экстремальных условиях. Помогает ситуации дополнительное использование регуляторов не только для заднего моста, но и для передней пары колёс. Рассматривая, для чего нужен этот блок в автомобиле, стоит добавить, что он повышает результативность торможения малозагруженному транспорту, у которого небольшой контакт колёс с дорогой. В таких обстоятельствах не обойтись без изменения усилия в блокировке каждого колеса на обеих осях. На легковушках для этого стоят статические устройства, а на грузовиках – применяется автоматическое решение проблемы.

Растормаживание

При отпускании педали тормоза она усилием пружины 47 возвращается в исходное положение и тянет за собой толкатель 46 с поршнем 40. Поршень, соприкоснувшись с торцом клапана 42, закрывает доступ атмосферного воздуха в полость Б. Торец клапана отходит от своего гнезда в корпусе клапана и открывает проход, сообщающий полость Б с полостью Л через канал К. Серводействие усилителя прекращается, и тормозная педаль, корпус клапана вместе со штоком, усилием возвратной пружины 36 возвращаются в исходное положение. Не испытывая давление со стороны штока вакуумного усилителя, поршни 23 и 26 главного цилиндра под действием возвратных пружин 25 отходят назад в исходное положение до упора в ограничительные винты 22. При возврате распорные кольца 27, упираясь в ограничительные винты, отводят уплотнительные кольца к передней стенке кольцевой канавки поршней, и полости главного цилиндра и бачка сообщаются между собой.

Поршни переднего тормоза отводятся в нерабочее положение под действием упругости уплотнительных колец 5, а поршни заднего тормоза — сокращением стяжных пружин 55 колодок. Излишек тормозной жидкости перетекает через компенсационные зазоры в бачок 30 главного цилиндра.

Вследствие падения давления жидкости в гидроприводе поршень регулятора давления под действием пружины возвращается в исходное положение. При этом головка поршня отходит от уплотнителя, а клапан — от своего гнезда. Через образовавшиеся зазоры И и Ж камеры Е и В сообщаются с камерами Г и Д.

Рабочие механизмы

На ВАЗ «Ока» используется два их типа – дисковые (спереди) и барабанные (на задней тележке).

Передние механизмы состоят из дисков невентилируемого типа, фиксируемых на ступице, суппортов с так называемой плавающей скобой и колодок с фрикционами, устанавливаемых в специальные направляющие, закрепленных на неподвижной части ступицы.

Суппорт – однопоршневой, поэтому рабочий поршень воздействует только на одну колодку, но за счет плавающей скобы при торможении сам суппорт своим корпусом поджимает и вторую колодку к диску.

Задние механизмы состоят из:

• Тормозного щита;
• Барабана;
• 2-х колодок;
• Рабочего цилиндра (двухпоршневого);
• Механизма стояночного тормоза;

Щит неподвижный элемент и на нем закрепляется ряд составных компонентов – цилиндр, колодки, механизм ручника. Тормозной барабан входит в конструкцию ступицы колеса и является подвижным (вращающимся).

В целом, рабочие механизмы по конструкции идентичны ВАЗ-2108, но отличаются размеры – диаметр и толщина тормозного диска меньше, соответственно колодки и суппорт тоже компактнее. То же касается и задних механизмов.

Привод

• Педали;
• Вакуумного усилителя (ВУТ);
• Главного тормозного цилиндра (ГТЦ);
• Регулятора тормозных сил;
• Магистралей и трубопроводов;

Педаль, усилитель

Педаль соединяется со штоком ВУТ. Сам усилитель – классической конструкции и состоит из корпуса с установленной внутри подпружиненной мембраной, которая делит корпус на две камеры. Работает этот узел за счет перепада давления. Вакуум в одной из камер создается силовым агрегатом, для чего корпус посредством трубки соединяется с впускным коллектором.

Работает усилитель достаточно просто – при отпущенной тормозной педали в камерах узла давление одинаково. При торможении водитель, нажимая на педаль, перемещает шток, смещаясь он открывает специальный клапан, который соединяет одну из камер с атмосферой. При этом, поскольку во второй камере сохраняется разрежение, то атмосферное давление давит на мембрану, заставляя ее прогибаться. При прогибе она толкает шток, соединяющий усилитель с ГТЦ, тем самым создается дополнительное усилие для срабатывания привода. Усилитель функционирует только при заведенном силовом агрегате.

Главный цилиндр

ГТЦ – основной узел привода. В его задачу входит создание давления жидкости, что приводит в действие рабочие механизмы. Этот цилиндр – двухпоршневой, с последовательным расположением поршней. Каждый из поршней отвечает за подачу рабочей жидкости на два тормозных механизма, тем самым обеспечивается двухконтурная тормозная схема.

При торможении шток, идущий от усилителя, толкает первый поршень. Смещаясь, он выталкивает жидкость в магистрали, и одновременно толкает второй поршень, что обеспечивает создание давления жидкости во втором контуре. Возврат поршней в исходное положение осуществляется пружинами.

Жидкость в привод подается из специального бачка, соединение между которыми выполняется резиновыми шлангами. В крышке бачка установлен датчик поплавкового типа, соединенный с контрольной лампой уровня тормозной жидкости, установленной на передней панели.

Первая рабочая камера ГТЦ имеет два выхода и от нее жидкость подается на правое переднее и заднее левое колеса. При этом магистраль, ведущая на заднее колесо, ведет на механизм не напрямую, а через регулятор.

Регулятор, магистрали

Регулятор тормозных сил предназначен для снижения давления жидкости на задних рабочих механизмах при притормаживании, что предотвращает их преждевременное блокирование, тем самым исключая уход авто в юз при интенсивном торможении. Работает этот узел только с задними тормозами.

Усилитель, ГТЦ, бачок и регулятор установлены в моторном отсеке возле щита, отделяющего двигатель от салона, с правой стороны (если стоять перед авто).

Магистрали, по которым движется жидкость к механизмам, — составные. Все элементы привода соединяются между собой медными трубопроводами, они же идут и к рабочим механизмам. Но для подключения механизмов к приводу используются резиновые тормозные трубки, благодаря чему работа подвески не влияет на функционирование тормозов.

Как работает «колдун»

Достаточно прост принцип действия или работы любого регулятора давления системы тормозов. Водитель резко жмёт на педаль, после чего у легковушки носовая часть прижимается в сторону дорожного покрытия, а задняя часть слегка приподнимается.

Так как работает регулятор чётко, то не допускает одновременного блокирования торможения задней и передней пары. Давление задних тормозов срабатывает позже, что существенно снижает риск заноса.

Принцип работы учитывает, что происходит увеличение между днищем и задним мостом. В результате такой работы отпускается поршень, отвечающий за регулировку давления. Переток жидкости в магистрали прекращается, а колёса продолжают вращаться.

Хотя принято считать, что редукционный гидроклапан «капризничает» во время эксплуатации и от него можно избавиться, профессионалы не рекомендуют безосновательно демонтировать данный узел. Подобные действия способны спровоцировать на дороге неконтролируемый занос. Автомобиль во время торможения потеряет управляемость, что повысит риск возникновения опасной ситуации.
