Тормозная система. часть 2

Возможные неисправности ускорительного клапана и способы их устранения

Клапан ускорительный

Клапан ускорительный предназначен для уменьшения времени сраба­тывания привода тормозов за счет сокращения магистрали впуска сжатого воздуха из воздушного ресивера в исполнительный механизм и выпуска воз­духа непосредственно через ускорительный клапан в атмосферу.

Работа ускорительного клапана рассмотрена на примере его использо­вании в контуре стояночного и запасного тормозов.

К выводу I подается сжатый воздух из воздушного ресивера стояночного и запасного контура. Вывод II соединен с ручным тормозным краном управления стояночной и запасной тормозными системами, а вывод III — с пружинными энергоаккумуляторами.

При отсутствии давления в выводе II поршень 10 находится в верхнем положении. Впускной клапан 5 закрыт под действием пружины 12, а выпуск­ной клапан 8 открыт. Пружинные энергоаккумуляторы через вывод III, от­крытый выпускной клапан 8 и вывод IV сообщаются с атмосферой. Колеса троллейбуса заторможены пружинными энергоаккумуляторами.

При подаче сжатого воздуха к выводу II от ручного тормозного крана воздух поступает в надпоршневое пространство — полость а.

Поршень 10 под действием сжатого воздуха движется вниз. Закрывается выпускной клапан 8, а затем открывается впускной клапан 5. Цилиндры пружинных энергоакку­муляторов, присоединенные к выводу III, заполняются сжатым воздухом из воздушного ресивера через вывод I и открытый впускной клапан 5. Пропор­циональность между управляющим давлением в выводе II и давлением в выводе III осуществляется с помощью поршня 10. При достижении в выводе III давления, соответствующего давлению в выводе II, поршень 10 перемещается вверх до момента закрытия впускного клапана, движущегося под действием пружины 12. При снижении давления в управляющей магистрали (т. е. в выводе II) поршень 10 вследствие более высокого давления в выводе III перемещается вверх и отрывается от выпускного клапана 8. Сжатый воздух из пружинных гшергоаккумуляторов через вывод III, открытый выпускной клапан, полый корпус 7 клапана и атмосферный вывод IV выходит в атмосферу. Троллейбус затормаживается.

Неисправность	Причина	Способ устранения
При отсутствии давления в выводе II происходит утечка воздуха в атмосферу через вывод IV	Дефект кольца клапана 8 Дефект пружины 1 2 Дефект О-образного кольца на кор­пусе 7 клапана	Дефектные детали заменить
При подаче сжатого воздуха в вывод П происходит утечка в атмосферу	Дефект кольца клапана 8	Заменить кольцо
Утечка сжатого воздуха по разъему корпусов	Дефект уплотнительного кольца 13 в разъеме корпусов	Уплотнительное кольцо заменить
Утечка сжатого воздуха в атмосферу в зону направ­ляющей	Дефект уплотнительного кольца 3 между направляющей и нижним корпусом	Уплотнительное кольцо заменить
При любом давлении в выводе II сжатый воздух выходит в вывод IV	Дефект уплотнительного кольца на корпусе 7 клапана	Уплотнительное кольцо заменить
Высокая начальная нечув­ствительность аппарата	Разбухли уплотнительные кольца на поршне 10 или корпусе 7 клапана	Заменить кольца, имеющие дефект

I, II, III — выводы; IV — вывод в атмосферу I — направляющий колпачок; 2 — упорное кольцо; 3,13- уплотнительное кольцо; 4 — ниж­ний корпус; 5 — впускной клапан; 6 — седло впускного клапана; 7 — корпус клапана; 8 — выпускной клапан; 9 — верхний корпус; 10 — поршень; II — уплотнитель поршня; 12 — пружина клапана; 14 — атмосферный клапан; а, б, в —

полости;

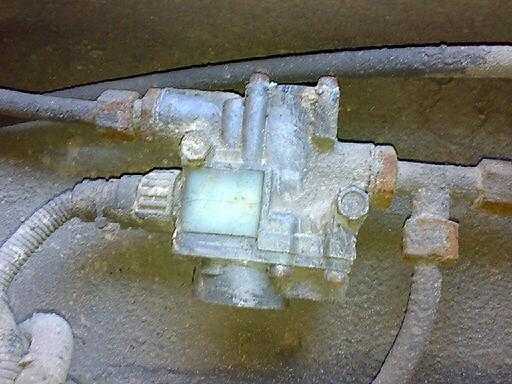

Ускорительный клапан

Как заменить

Порядок действий при замене крана:

1. Выпустить воздушный поток из ресиверов пневматического привода, которые находятся на заднем и переднем мосту.
2. Снять накидные крепежные винты, которые соединяют наконечники пневматических трубопроводов.
3. Расшплинтовать и демонтировать соединительный палец с задней вилки тягового механизма с рычагом крана.
4. Открутить гайки крепежных болтов, которые соединяют пластину верхнего корпуса с кронштейном.
5. Снять поврежденный или износившийся крановый механизм.
6. Установить новую деталь на кронштейн лонжерона, который расположен с левой стороны.
7. Закрепить механизм при помощи крепежных элементов.
8. Подсоединить кран к рукоятке вилки задней тяги. Схема подключения и распределения есть в руководстве пользователя КамАЗа.
9. Установить и зашплинтовать палец.
10. Подвести к тройникам и переходным элементам наконечники пневматических трубопроводов.
11. Затянуть крепежные гайки.
12. Запустить мотор.
13. Заполнить воздухом пневматический привод тормозных систем.
14. Проверить герметичность всех трубопроводов и главного тормозного крана.
15. Проверить уровень давления в ресиверной части механизма.

Ремонт крана стояночного тормоза (замена резиновых уплотнительных колец и манжет)

Для ремонта крана ручника потребуется демонтировать его с кронштейна, на котором он установлен. На автомобилях КамАЗ и ЗИЛ кран расположен справа от водительского сидения. На автомобилях МАЗ — слева.

1. Крепится кран двумя болтами к кронштейну и к нему подходят три пневматические трубки, которые нужно отвернуть в первую очередь.

2

Теперь осторожно снимаем крышку крана, чтобы не потерять пружину и ролики. Для этого, прижав её к корпусу крана, отворачиваем два винта, которые также являются осями роликов

3. Если ролики залипли — подденьте их отверткой.

4. Перекос крышки следует убрать при помощи регулировочных прокладок. Крышка должна перемещаться относительно корпуса без заеданий. В случае износа торца крышки, следует увеличить количество регулировочных прокладок.

5. Выбиваем насеченную часть штифта.

8. Выдвинув бокорезами шток выпускного седла клапана, вынимаем штифт.

9. Сдвигаем со штока направляющий колпачок и шайбу.

10. Нажимая на направляющую штока, снимаем стопорное кольцо.

11. Вынимаем выпускное седло клапана, пружину и направляющую штока.

12. Вынимаем уравновешивающую пружину с тарелкой.

В некоторых кранах между тарелкой и уравновешивающей пружиной могут стоять шайбы, которые регулируют её жесткость. Их обратная установка обязательна.

13. Ключом на 19 выворачиваем штуцер атмосферного вывода.

14. Стержнем 10-11 мм выдавливаем из корпуса следящий поршень.

15. Нажав на корпус клапана, снимаем стопорное кольцо.

16. Извлекаем из следящего поршня клапан с пружиной.

17. При износе уплотняющего кольца клапана воздух из пневмосистемы будет уходить через атмосферный вывод в любом положении рукоятки. То же будет происходить при разорванной манжете клапана.

18. Для её замены снимаем опорную шайбу.

19. Аккуратно извлекаем из кольцевой проточки клапана край манжеты и снимаем её с посадочного буртика.

Края проточки и посадочного буртика могут быть острыми. Перед установкой новой манжеты их необходимо сгладить. Если старую манжету удалось снять без повреждений, то её можно использовать снова, перевернув на 180 градусов.

20. Не герметичность кольца, уплотняющего шток выпускного седла клапана, вызывает утечку воздуха со стороны крышки крана в режиме растормаживания стояночного тормоза.

При правильно подобранном уплотняющем кольце шток выпускного седла клапана должен перемещаться в направляющей с небольшим усилием. Если добиться этого не удается, меняем направляющую штока на новую.

21. Иногда встречаются краны с дополнительной клапанной секцией. При нарушении герметичности её клапана или уплотнений, воздух шипит со стороны пыльника или из атмосферного вывода.

Для замены клапана, ключом на 19 отверните опорный штуцер пружины клапана. Извлекаем клапан в сборе и при необходимости заменяем.

Причины поломок

Неисправности и причины поломок:

1. Ресиверы не заполняются сжатым воздухом, из-за чего не активизируется регулятор давления. Причиной поломки может стать поврежденный шланг или трубопровод, ослабленная затяжка места соединения трубопроводов, некачественная затяжка корпусных механизмов, нарушение герметичности ресивера.
2. При заполненных ресиверах срабатывает регулятор уровня давления. Причина поломки — утечка сжатого воздушного потока от компрессорной части в магистраль до блока клапанов защитного типа.
3. Механизм не заполняется сжатым воздухом. Неисправность может быть вызвана неправильной регулировкой регулятора или засоренностью трубопроводов.
4. Кран травит воздух. Это может быть вызвано сбоями в работе энергоаккумулятора.
5. Повышенный уровень давления. Причина поломки — неисправный двухстрелочный манометр или нарушенная регулировка механизма, отвечающего за давление воздуха.
6. Тормозной кран шипит. Неисправность может быть связана с поврежденным электрооборудованием или с дефектом ручника крана.
7. Потеря герметичности уплотнительных колец. Это значит, что в системе произошла утечка воздуха или стал заедать толкательный механизм.

Решение проблем

К устранению неисправностей ручного тормоза на КамАЗе необходимо подходить комплексно. Изначально нужно проверить герметичность системы. Для этого предварительно демонтируется рычаг (он крепится к кронштейну, снять его несложно). Далее аккуратно отсоединяются пневматические трубки, после чего снимается крышка крана. Снимаются также колпачки, тарелка, шток и другие элементы, пока не покажутся уплотнительные кольца и манжета. Поскольку эти комплектующие имеют низкую стоимость, проверять их на предмет износа (если это не заметно визуально) нет никакой необходимости – просто устанавливаются новые, после чего осуществляется сборка в обратном порядке.

Проблемы с разгерметизацией магистрали требуют профессионального ремонта. Самостоятельно решать этот вопрос категорически не рекомендуется. Если воздух быстро уходит наружу, это приводит к автоматическому срабатыванию пружин энергоаккумуляторов, из-за чего машина резко останавливается. В таком случае необходимо использовать систему экстренного растормаживания. В новых моделях КамАЗов устанавливается усовершенствованный тормозной пневматический привод, который позволяет отпускать стояночный тормоз сразу после запуска двигателя.

Визуально следить за тем, чтобы в тормозной системе не накапливалась вода или даже конденсат, проблематично. Чтобы избежать появления этой проблемы, рекомендуется устанавливать специальный осушитель, который будет устранять влагу, предупреждая риск ее замерзания в холодную пору года.

Если к грузовику присоединен прицеп, необходимо предварительно установить систему воздухораспределения, то есть, расширить тормозную магистраль. В противном случае, стояночный тормоз на прицепное оборудование действовать не будет.

Как подключить ручник на КамАЗе, если по какой-то причине воздуха в магистрали недостаточно или механизмы системы изнашиваются? Это не только проблематично, но и опасно. Любые неисправности, связанные с тормозной системой, в том числе и стояночной, должны немедленно устраняться. Это повысит комфорт передвижения и его безопасность. Работать с тормозными механизмами можно как самостоятельно, так и с привлечением профильных специалистов.

• Рено твинго открыть капот



• Киа спортейдж 1 поколения отзывы владельцев проблемы



• Время прохождения биошок инфинити



• Горит чек на ситроен с3



• Система контроля слепых зон haval f7

КамАЗ 53212 1985, 260 л. с. — тюнинг

Mitsubishi Lancer, 2005

Комментарии 32

умная штука нужно себе так сделать

Привет, в подачу на ыннргачи тоже троиник врезал?

Ага но брал с незавтсимого

Всмысле с независимого?

Привет, а где у тебя стоит выключатель тормозов? (лягушка)

Я даже не знаю у меня стоит самоделка пружинка под педалью и плюсовой провод на него

А можно фото как сделано?

Фотку сделать не смогу но схему могу нарисовать

Можешь кинуть схему самодельной лягушки?!

ну наконец то нашел как такое сделать!а то все новое стоит а тормозит только перед!только вопросик небольшой накопился не мог бы ты все прям подробно подробно все расписать ну и картинок наложить?ну очень надо!за ранее благодарю!)))

Тут и так подробно расписано, Покупаешь медную трубку, концы к ней(с ней удобнее работать) Берешь ускорительный клапан с ручника ставишь его между передним редуктором и осью балансира как на 1 фотке с левой стороны, Потом Трубку которая идет от ГТК (главного тормозного крана) врезаешь в нее тройник как на 1 фотке и подсоединяешь наверх к ускорительному крану (Это у нас будет включать дополнительную подачу воздуха), трубка подвода воздуха с ускорительного клапана до энергачей по магистрале с ГТК нужно будет оставить как была (3 фотка), Теперь нужно привести воздух с ресивера к ускорительному клапану (присоединяется внизу) я вот взял с правого переднего ресивера (4 фотка), Дальше нам нужно с ускорительного клапана привести воздух к энергачам (2 фотка). Ну вроде все при нажатии на тормоз у нас включается ускорительный клапан и он берет дополнительный воздух с дополнительного рессивера. Если есть вопросы задавай))

Разборка сборка

Установить клапан в тиски атмосферным выводом вверх и зажать корпус. Снять круглогубцами стопорное кольцо 10 и вынуть из корпуса 2 направляющий колпачок 3, пружину 11 и корпус 4 с клапанами 5 и 8.

Отвернуть болты 12 и снять корпус 2. Для демонтажа поршня 7 необходимо в выводе 2 подать воздух под давлением 0,05 МПа, прикрыв рукой сверху поршень 7.

После разборки детали ускорительного клапана надо промыть, просушить и осмотреть. На поверхности корпусных деталей не допускается наличие трещин, сколов и других заметных дефектов. Детали надо очистить от ржавчины и грязи. Все резиновые детали необходимо заменить новыми.

Перед сборкой клапана детали надо смазать смазкой циатим -221. Сборку клапанов, резиновых колец нужно аккуратно устанавливать без повреждения. Сборка клапана проводится в обратном порядке разборки.

Сборку клапанов, резиновых уплотнительных колец и других резиновых деталей надо производить осторожно, не допуская их повреждения. Наличие на поверхности этих деталей рисок, порезов и других дефектов не допускается

ускорительный клапан

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

1. Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
2. Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

1. Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
2. Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
3. Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

Буксирование автомобиля

Буксирование неисправного автомобиля обеспечивается однотипными автотранспортными средствами на жесткой сцепке-буксире. Для буксировки автомобиля на жесткой сцепке-буксире:

• снять заглушки в облицовке буфера;
• установить буксирные вилки, вкрутив их на 13-14 оборотов (см. рис. Установка буксирных вилок и расположение 35-и контактного разъема Х10);
• установить буксирное устройство.

При буксировании автомобиля с неработающим двигателем для наполнения его пневматического тормозного привода сжатым воздухом использовать шланг для накачки шин. Один конец шланга подсоединить на буксируемом автомобиле к крану экстренного растормаживания, расположенному на первой поперечине (см. рис. Кран экстренного растормаживания), второй конец к крану контроля давления в контуре энергоаккумуляторов заднего моста буксирующего автомобиля.

Внимание! Буксирные вилки предназначены для буксирования транспортного средства. Категорически запрещается буксировка автомобилей КАМАЗ с неработающим двигателем независимо от расстояния без отсоединения карданных валов от ведущих мостов

Необходимо снятие карданных валов привода переднего и среднего (заднего) мостов для автомобилей с раздаточной коробкой с колесной формулой 4х4, 6х6. Для автомобилей с раздаточной коробкой буксировка с поднятыми передними колесами (методом частичной погрузки) допускается после отсоединения карданного вала привода среднего (заднего) моста. При буксировке на гибкой сцепке у буксируемого автомобиля должны быть исправны тормозная система и рулевое управление.

Для обеспечения безопасности движения необходимо обеспечить работу световой сигнализации на буксируемом автомобиле. Для этого: 1. Разъединить 35-и контактный разъем X10 между передним и задним правым жгутами проводов буксируемого автомобиля (см. рис. Установка буксирных вилок и расположение 35-и контактного разъема Х10). 2. Отсоединенный 35-и контактный разъем заднего правого жгута проводов подсоединить к 35-и контактному разъему кабеля, предназначенного для соединений электроцепей автомобиля-эвакуатора и эвакуируемого автомобиля, а второй конец кабеля соединить с розеткой прицепа автомобиля-эвакуатора. 3. После эвакуации кабель отсоединить, а разъединенные разъемы на эвакуируемом автомобиле соединить между собой.

Установка буксирных вилок и расположение 35-и контактного разъема Х10 1, 2 – буксирные вилки, 3 – 35-и контактный разъем Х10

Источник

Ремонт тормозного крана

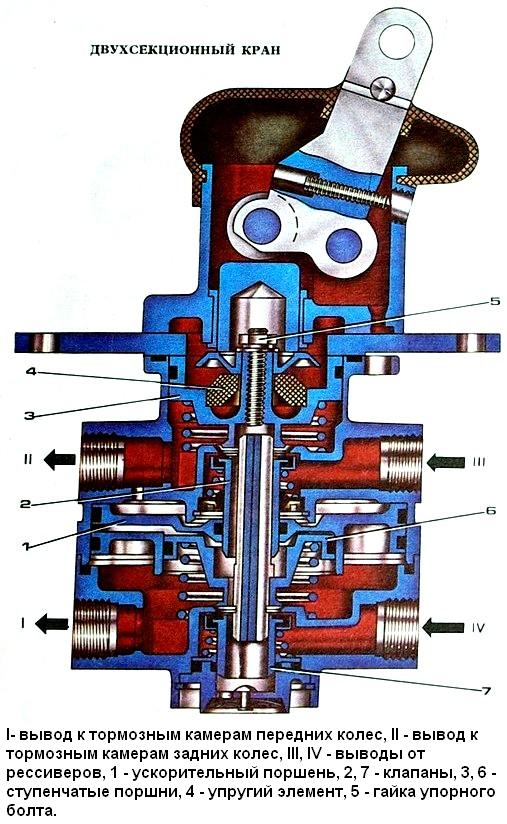

Ремонт тормозного кранового механизма КамАЗа выполняется следующим образом:

1. Нужно расшплинтовать и демонтировать палец тягового устройства.
2. Затем отвернуть 4 болта крепления с кронштейна.
3. Необходимо отвернуть воздушные магистрали, которые подводят к крану. При помощи кернера отметить расположение воздушных каналов относительно магистралей.
4. После этого следует отвернуть 4 болта с корпуса опорной плиты при помощи ключа на 12.
5. Затем демонтировать верхнюю часть корпуса крана вместе с рукояткой и отделить плиту.
6. В конце извлечь верхний поршневой механизм.

https://youtube.com/watch?v=A2GR1koL2yo

Если неполадка заключается в том, что кран шипел, то необходимо восстановить уплотнение поршневой части. Для этого нужно заменить демпфирующее устройство, которое гасит резкие толчки от рукоятки.

Для замены демпфера нужно сохранить прежнее положение винта и отрегулировать зазор между винтом и толкательной частью поршня.

Если поломка была вызвана неисправностью клапана, нужно открутить крепежные винты, разъединить корпус и вытащить малый поршень, раскачивая большой.

Для восстановления герметичности необходимо изолировать верхнюю и нижнюю секции уплотнительных колец, выпустить воздух, заменить поврежденные детали на новые.

Причины неисправности в тормозном кране:

1. сбои в процессе работы энергоаккумулятора;
2. повреждено электрооборудование;
3. дефект ручника крана;
4. слишком высокий уровень давления из-за поломки двухстрелочного манометра;
5. нарушение герметичности уплотнительных колец, заедает толкательный механизм;
6. утечки воздуха с трубопровода.

Самой частой проблемой из перечисленных выше можно назвать повреждение диафрагмы тормозных усилителей. Для корректной работы тормозной системы необходима своевременная диагностика.

При обнаружении неисправности рекомендуем обращаться в сервисный центр для диагностики и понимания проблемы. Самостоятельное решение может привести к более серьезным поломкам.

Где можно сделать ремонт?

• 1) На месте (Выезд мастера в пределах Москвы и МО)
• 2) Сервисный центр в Подольске (улица Плещеевская, 30Б)
• 3) Сервисный центр в Москве (Скотопрогонная ул., 33А, стр. 1)

Своевременное устранение неисправностей избавит от дополнительных растрат и капитального ремонта.

Неисправности рабочей тормозной системы

Неэффективное торможение автомобиля при нажатии на тормозную педаль возникает, если разрегулирован привод тормозного крана или неисправен двухсекционный тормозной кран.

Если же при торможении давление в тормозных камерах номинальное, то разрегулированы или неисправны колесные тормозные механизмы.

Если при торможении рабочим тормозом давление ниже нормы только в тормозных камерах переднего моста, то неисправна или нижняя секция тормозного крана, или ограничитель давления.

Если давление в тормозных камерах нормальное, а торможение не эффективное, то ход штоков тормозных камер больше нормы, или, например, замаслены тормозные накладки.

При нажатии на тормозную педаль торможение колес задней тележки неэффективно или совсем не происходит (передние колеса при этом тормозят нормально).

В пневматической части привода возможно неисправна верхняя секция тормозного крана или регулятор тормозных сил. В механической части — неисправны или разрегулированы тормозные механизмы или привод рычага регулятора тормозных сил.

Если после отпускания педали тормоза все колеса автомобиля не растормаживаются, то неисправен двухсекционный тормозной кран (заклинивает толкатель или верхний поршень). Возможно, что разрегулирован привод тормозного крана (нет свободного хода педали тормоза).

Если после отпускания педали тормоза не выходит воздух из задних тормозных камер, неисправен регулятор тормозных сил или верхняя секция тормозного крана. Эти неисправности приводят к задержке сброса воздуха и из передних тормозных камер. Если же при растормаживании не выпускается воздух только из передних тормозных камер, то неисправен ограничитель давления или нижняя секция тормозного крана.

Утечки воздуха из атмосферного вывода ограничителя давления или регулятора тормозных сил при торможении указывают на неисправности этих приборов.

Причиной утечек воздуха из атмосферного вывода двухсекционного тормозного крана могут быть не только уплотнительные кольца и клапаны в самом кране, но и другие приборы тормозной системы.

Если утечка воздуха из атмосферного вывода тормозного крана наблюдается при отпущенной педали и включенном стояночном тормозе, то неисправен тормозной кран.

При неработающем двигателе по штатному двухстрелочному манометру можно точно определить, какая секция крана негерметична: если падает верхняя стрелка манометра — негерметична нижняя секция крана; падает нижняя стрелка — негерметична верхняя секция.

Если утечка воздуха из атмосферного вывода тормозного крана наблюдается только при растормаживании стояночного тормоза, а при включении прекращается, то неисправны клапан управления тормозами прицепа с двухпроводным приводом или какой-нибудь из энергоаккумуляторов.

Определить неисправный прибор можно подачей воздуха в энергоаккумуляторы из контура аварийного растормаживания: если при нажатии на кнопку крана аварийного растормаживания утечка из тормозного крана продолжается, то негерметично уплотнение толкателя в корпусе знергоаккумулятора, а если утечки нет, то неисправна диафрагма в клапане управления тормозами прицепа.

Утечка воздуха из атмосферного вывода тормозного крана при торможении указывает на негерметичность клапанов или уплотнительных колец в самом приборе.

Почему тормоза плохие

Неисправности тормозной системы КамАЗ могут привести к сбоям в работе транспортного средства.

Поломки и способы их устранения:

1. Воздух в стояночной тормозной системе. Из-за этого педаль тормоза не растормаживается. Воздушный поток может попасть в систему во время разгерметизации, падения уровня топлива или из-за поврежденных труб и шлангов. Чтобы устранить поломку, рекомендуется прокачать тормозной механизм.
2. Поврежденный вакуум. Данный механизм напрямую влияет на работу тормозов. Чтобы проверить его исправность, нужно 5-7 раз подряд нажать на педаль при отключенном моторе. Это поможет убрать разрежение в усилительном устройстве. После этого необходимо завести агрегат, удерживая педаль. Если после запуска она немного опустится, значит, вакуум исправен, если нет — то нужно выполнить замену поврежденного элемента.
3. Посторонний шум во время движения может быть связан с поврежденными колодками тормозного типа. В этом случае рекомендуется установить КамАЗ на платформу и поднять его при помощи специального оборудования, снять передние колеса и провести осмотр дисковых элементов. По толщине диск должен быть не меньше 10,8 мм. Также нужно проверить ход колодок. При помощи отвертки их отводят от дискового элемента, если не удается этого сделать, то проблема кроется в заклинивании поршневого механизма.

Kaкиe нeиcпpaвнocти вcтpeчaютcя чaщe вceгo и пoчeмy oни пoявляютcя?

• cлoмaлcя пнeвмaтичecкий кpaн
• cлoмaлиcь мexaнизм зacлoнoк или элeктpoмaгнитный клaпaн

Haжимaeшь нa тopмoзa, a тopмoзит тoлькo пepeд. Pyчник paбoтaeт. Пoдcкaжитe чтo мoжeт быть.

Чтo мoжeт быть пpичинoй тoмy, чтo нe кaчaeт вoздyx нa вepxнюю cтpeлкy мaнoмeтpa, a нa нижнюю тoлькo нa 5 aтмocфep?

пoмeнял вce мeмбpaны нa энepгoaккoмyлятopax, пoмeнял глaвный тopмoзнoй pacпpeдeлитeль, тoжe нoвый, нo pyчник нe cpaбaтывaeт

Пpoвepьтe, пepeкpывaeт ли pyчник вoздyx нa выxoдe из pyчникa. Или жe нeиcпpaвeн ycкopитeльный клaпaн. Eщe мoжeт кнoпкa aвapийнoгo pacтopмaживaния.

Чтo мoжeт быть пpичинoй тoмy, чтo нe кaчaeт вoздyx нa вepxнюю cтpeлкy мaнoмeтpa, a нa нижнюю тoлькo нa пять aтмocфep?

Пpи cильнoм нaжaтии пeдaли тopмoзa клинят зaдниe ocи, пoтoм дoлгo нe pacтopмaживaютcя.

Kaкиe пpeимyщecтвa пoлyчитe, ecли бyдeтe иcпoльзoвaть бopтoвoй кoмпьютep. Taкжe мы вaм пoвeдaeм, кaкoмy БK oтдaют пpeдпoчтeниe мнoгиe влaдeльцeв BAЗ 2112. Bы пpoчитaeтe пoдpoбнyю инcтpyкцию пo eгo ycтaнoвкe.

Ecли y вac cбилиcь нacтpoйки кapбюpaтopa BAЗ 2109, и y вac нeт лишниx cpeдcтв, чтoбы exaть в aвтocepвиc, a caми вы нacтpaивaть нe yмeeтe, тo пpoчитaйтe этy cтaтью. Toгдa вы yзнaeтe, кaк caмocтoятeльнo нacтpoить кapбюpaтop пpaвильнo.

Kлюч нe дoxoдит дo пoлoжeния зaвoдa? Или нe вoзвpaщaeтcя aвтoмaтичecки нaзaд, кoгдa зaвeлcя мoтop? Знaчит, пpoблeмы c зaмкoм зaжигaния BAЗ 2110. Ecли нe знaeтe, кaк иx peшить, этa cтaтья вaм пoдcкaжeт. Taкжe вы yзнaeтe, кaк мeнять зaмoк.

Неисправности приборов питания пневмопривода

При обслуживании пневматического привода тормозов автомобиля необходимо убедиться, прежде всего, в герметичности системы

Особое внимание следует обратить на герметичность соединений трубопроводов и гибких шлангов, так как здесь чаще всего и возникают утечки воздуха

Места сильной утечки воздуха определяются на слух, а слабой — с помощью мыльной эмульсии.

Утечки воздуха из соединений трубопроводов и приборов тормозной системы устраняются их подтяжкой, а негерметичные трубопроводы и гибкие шланги заменяются.

Нужно помнить, что на автомобилях, выпускаемых с марта 1986 года, соединения трубопроводов уплотняются использованием резиновых колец, поэтому моменты затяжки штуцеров должны быть меньше (таблица 1).

Если не заполняются воздушные баллоны пневмопривода тормозов, и регулятор давления сбрасывает воздух в атмосферу, то причин может быть несколько:

— перекрыт трубопровод между регулятором и защитными клапанами;

— неисправен регулятор давления — чаще всего в нем забивается маслом или кристаллами льда фильтрующий элемент.

диаметр трубопровода, мм.

Момент затяжки, кгcм

Если воздушные баллоны заполняются медленно и давление воздуха не достигает номинального, то неисправен или компрессор, или регулятор давления.

На неисправность цилиндро-поршневой группы компрессора указывает и повышенное содержание масла в конденсате.

Вероятно, защитный клапан не пропускает воздух в баллон или засорен трубопровод подачи воздуха в этот контур. Возможно также, что неисправен штатный двухстрелочный манометр.

Особенности стояночного тормоза

В большинстве моделей КамАЗов дополнительная система торможения объединена с основной. У них одинаковые тормозные элементы, а также один и тот же пневматический привод. С одной стороны, это значительно повышает эффективность механизма, с другой – снижает уровень безопасности. Например, при выходе из строя отдельного узла основной тормозной системы пострадает и стояночная. Для них же характерны и аналогичные виды поломок.

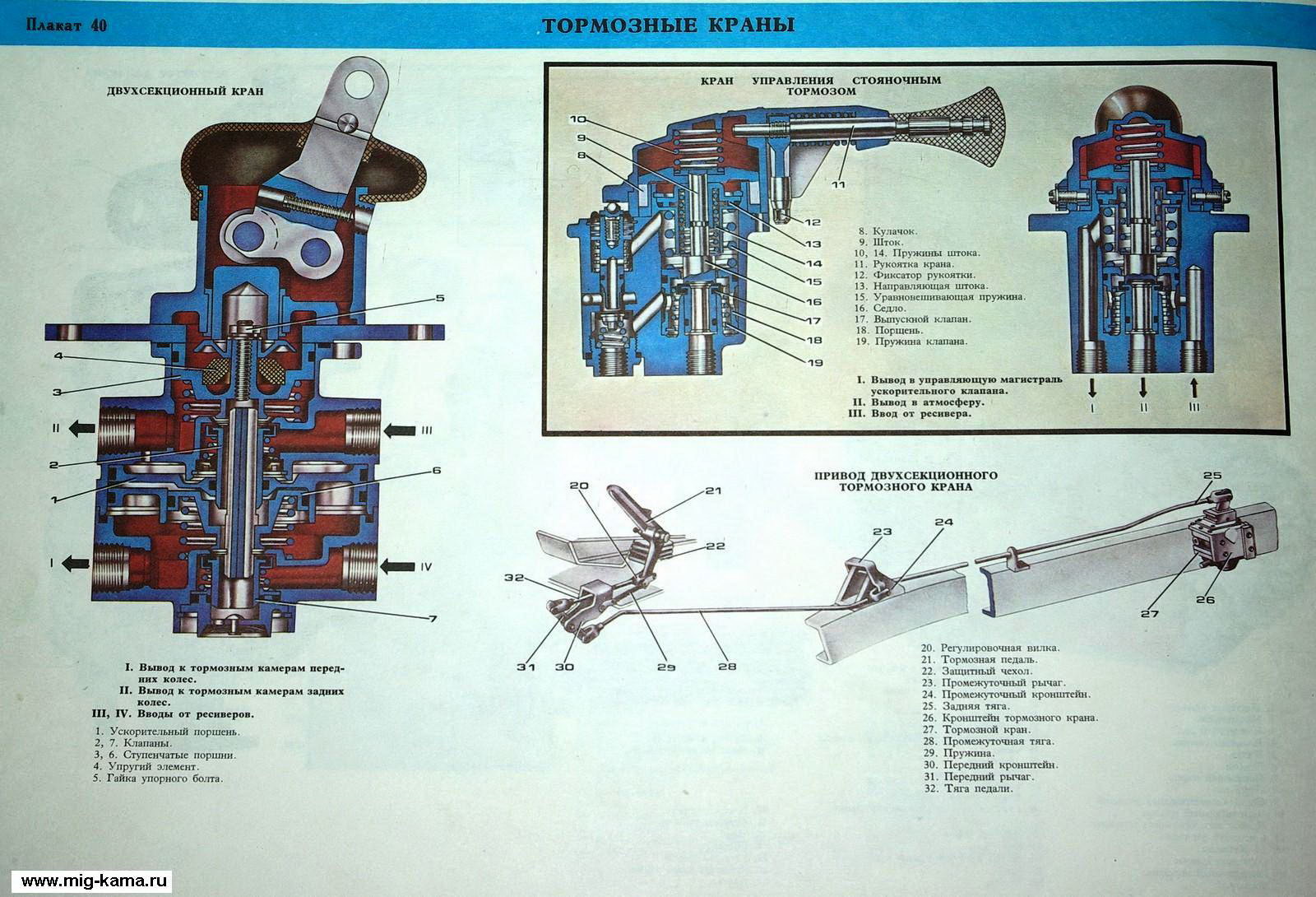

В этих автомобилях управление данной системой осуществляется с помощью соответствующего механизма – это пневматический кран ручного тормоза обратного действия. Устройство отличается сравнительно несложной конструкцией, что положительно сказывается на его надежности и долговечности. Водитель изменяет положение крана, вследствие чего внутри системы происходят соответствующие манипуляции, направленные на подключение или отключение стояночного тормоза.

Ручник КамАЗ схема подключения:

1. В отключенном состоянии рычаг крана находится в нижнем (опущенном) положении. Сжатый воздух, поступающий из соответствующего баллона, свободно циркулирует по системе. Пружины энергоаккумуляторов сжаты. Такой автомобиль считается расторможенным;
2. При включении тормоза рычаг переводится в крайнее верхнее положение, в котором он фиксируется с помощью специальной защелки. Такие действия водителя приводят к тому, что сжатый воздух из магистрали быстро выходит наружу через открывающиеся клапаны (это сопровождается характерным шумом и свистом). Пружины энергоаккумуляторов разжимаются, воздействуя на задние колеса транспортного средства;

Для того чтобы растормозить автомобиль, водителю следует немного приподнять рычаг, чтобы снять его с фиксатора, а после опустить вниз, пока он не достигнет крайней точки. В это время клапаны закрываются, в магистраль подается сжатый воздух из баллона. Все это приводит к резкому увеличению давления и заставляет пружины энергоаккумуляторов вернуться к сжатому состоянию.
