Замена сцепления lada granta: подробная инструкция

Советы, рекомендации и полезные видео по ремонту

1. Придерживайтесь общих рекомендаций по эксплуатации трансмиссии для увеличения срока службы.2. Срок службы 80-100 тысяч циклов нажатий на педаль, не выжимайте и не удерживайте сцепление без надобности.3. Перед установкой производите обильное смазывание нового ВП.4. Съём МКПП длительная по времени операция (2 часа), поэтому рекомендуется сразу произвести дефектовку диска, вилки, маховика, а так же сделать замену тросика по необходимости. 5. Не приобретайте запчасти на авторынке или в других сомнительных торговых пунктах.6. Смотрение полезные видео по ремонту, замене сцепления и не только!

1. СцеплениеЛада Гранта и его возможные неисправности

2. Регулировка и замена троса сцепления на Лада Гранта

3. Операциипо регулировке троса сцепления Лада Гранта

4. Как устранить скрипы и щелчки педали сцепления Гранты

Сцепление Лада Гранта и его возможные неисправности

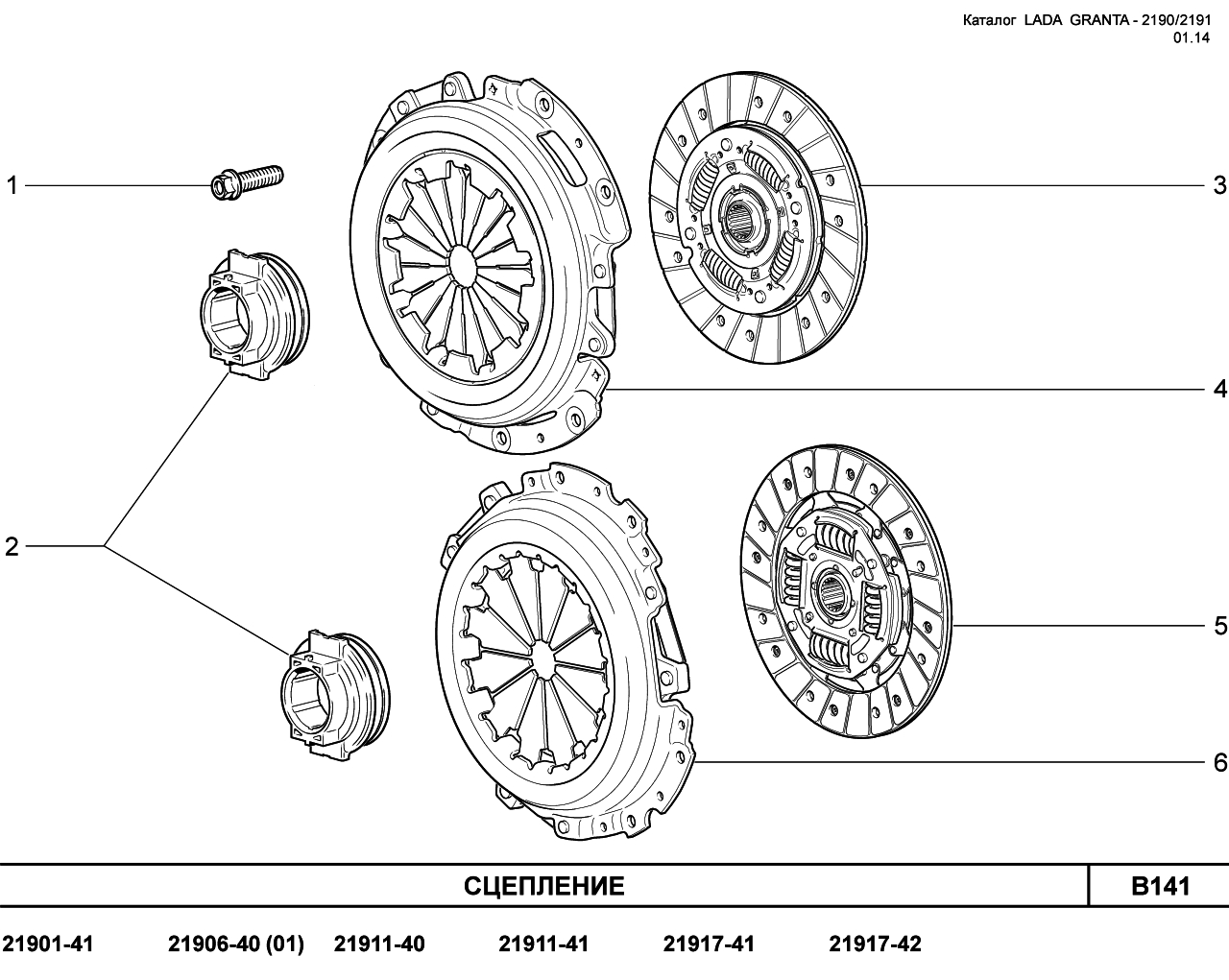

На автомобиле установлено сцепление от модели Лада Калина. Сцепление представляет из себя маховик, на котором закреплена корзина. Корзина постоянно поджимает диск сцепления, именно за счет этого передается крутящий момент на КПП от двигателя. При нажатии на педаль сцепления, натягивается металлический трос, подсоединенный к вилке сцепления. Лепестки корзины отжимаются, перестают поджимать диск к маховику, при этом крутящий момент от двигателя не передается.

Здесь приведен рисунок лишь для ознакомления, с конструкцией сцепления Лады Гранты.

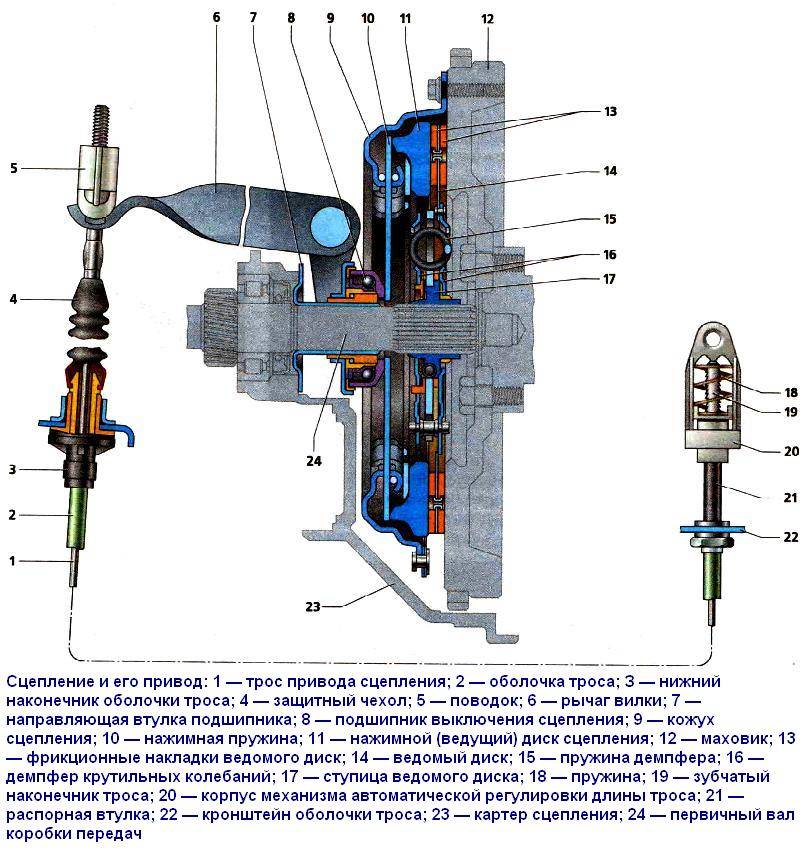

Сцепление и его привод: 1 — металлический трос привода сцепления; 2 — оболочка троса; 3 — нижний наконечник оболочки троса; 4 — защитный чехол; 5 — поводок; б — рычаг вилки; 7 — направляющая втулка подшипника; 8 — подшипник выключения сцепления; 9 — кожух сцепления; 10 — нажимная пружина; 11 — нажимной (ведущий) диск сцепления; 12 — маховик; 13 — фрикционные накладки ведомого диска; 14 — ведомый диск; 15 — пружина демпфера; 16 — демпфер крутильных колебаний; 17 — ступица ведомого диска; 18 — пружина; 19 — зубчатый наконечник троса; 20 — корпус механизма автоматической регулировки длины троса; 21 — распорная втулка; 22 — кронштейн оболочки троса; 23 — картер сцепления; 24— первичный вал КПП

Сцепление не нуждается в регулировке на протяжении всего срока службы.

Неисправностисцепления Лады Гранта

В таблице ниже, приведены возможные неисправности сцепления автомобиля Лада Гранта и методы их устранения. Более подробную информацию о проводимых операциях по ремонту сцепления машины, смотрите в отдельных статьях категории.

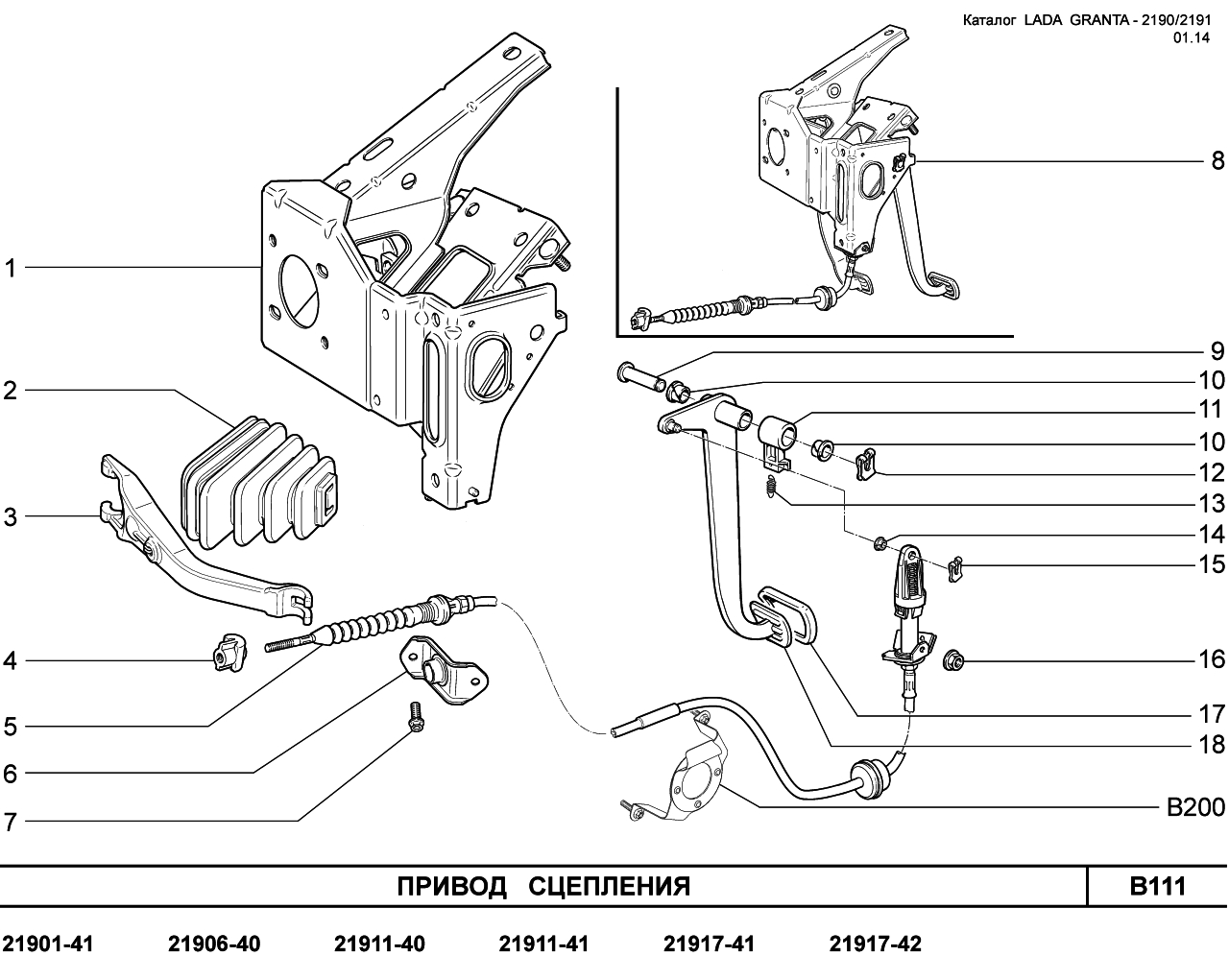

Регулировка и замена троса сцепления на Лада Гранта

На автомобиле Лада Гранта сцепление выключается, включается изменением положения лепестков сцепления. Лепестки отжимаются при помощи подшипника сцепления, который перемещается вилкой сцепления. Вилка сцепления, является фактически рычагом на оси, приводится в действие металлическим тросом сцепления. В данной статье приведена информация по замене и регулировке троса сцепления на автомобиле.

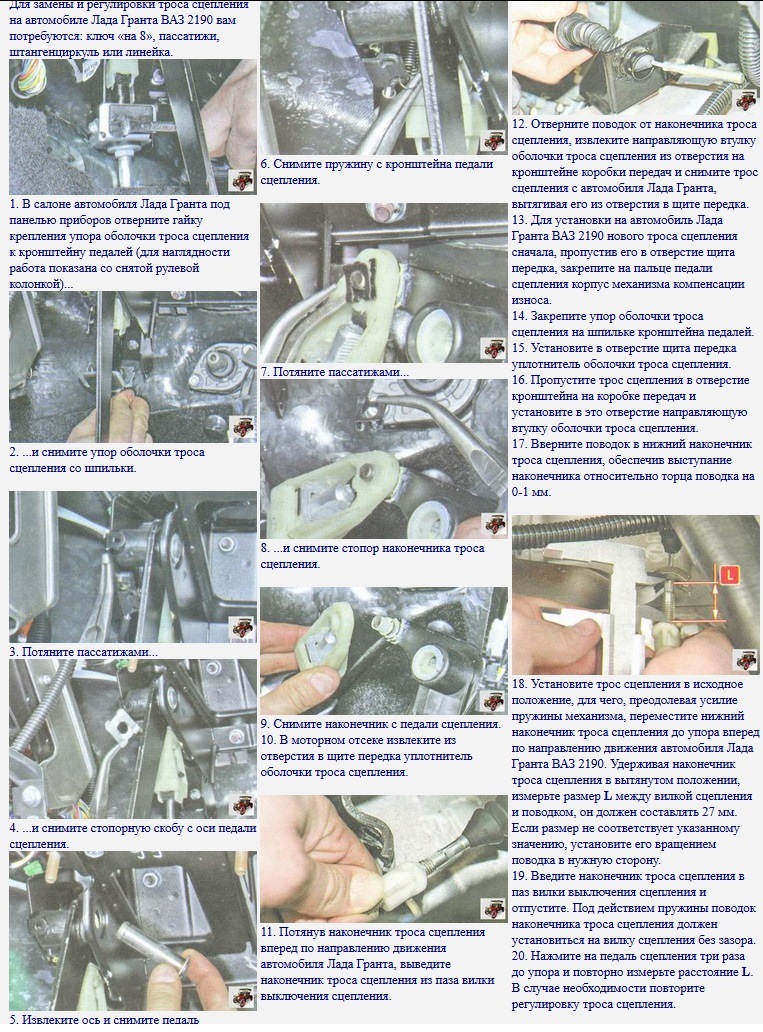

Инструменты необходимые для замены и регулировки троса сцепления: ключ на 8 мм, линейка, отвертка плоская

Процесс замены троса сцепления на автомобиле Лада Гранта

1. Со стороны салона, под панелью приборов (работа для наглядности показана при снятой панели) отверните гайку крепления упора оболочки троса сцепления к кронштейну педального узла и снимите упор со шпильки.

2. С помощью отвертки снимите с стержня педали сцепления стопорную скобу и пластиковый корпус механизма компенсации износа накладок ведомого диска сцепления.

3. В моторном отсеке вытащите из отверстия в перегородке между салоном и моторным отсеком уплотнитель оболочки троса привода сцепления. 4. Потяните трос вперед, то есть по направлению движения автомобиля. Снимите трос с углубления на вилке выключения сцепления (см рисунок ниже).

5. Отверните поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач (см рисунок ниже) и демонтируйте трос с автомобиля. Извлеките его из отверстия в перегородке.

Почему ЭСУД определяет ошибку «P0830», пояснение на видео

Хвала автору! Я Тоже жуткий автолюбитель, правда с небольшим стажем…у меня тоже были праворульные, но к сожалению, они не удобны с нашим движением У меня сейчас наверно самая скучная модель тайоты за почти 2 года владения этой машинкой не имела вообще никаких проблем, 1 раз перегорела лампочка в стопе, ну и тормоза с маслом меняла по плану, при том что машине 8 лет, пробег около 150 тыс. разгоняется быстро, едет плавно, маневрена. вместительный багажник и для ее размеров очень удобный и просторный салон, папа на заднем сидении совершенно комфортно себя чувствует, а он у меня крупногабаритный мужчина. после ночи на обдуваемой всеми ветрами стоянке при минус 35 завелась и даже не чихнула ни разу. печка греет отлично, кондиционер охлаждает быстро, расход 6-7 литров 92-го по городу. двигатель 1,5. 106 лошадей,+ при ее размерах влезет в любую дырку на парковке. короче, машина просто отличная. )))

Давно собирался отрегулировать сцепление на своей Гранте. Сделал распечатку вашей статьи. Завтра вооружусь необходимым инструментом и поеду в гараж , чтобы сделать все своими руками пошагово, как описано в статье.

Открываем капот, под воздушным фильтром находится лапка сцепления. На нее одет трос с пластиковым винтом. Слегка нажав на лапку, снимаем трос в бок. Регулируем винт троса и накидываем его обратно на лапку.

При абгоне двигатель ревет чють збросиш абороты выравниваеца

Сцепление под замену! Буксует!

При трогоние присудствуют рывки в чем может быть дело

Диск сцепления под замену

я точил маховик ! и он был кривой. так что одним диском не отделаться

Оборвало тросик сцепления. Пошел купил новый. Поменял. Пока ехал, сцепа была мягкая, случайно на 4 передаче на 90кмч перепрыгнул 3 передачу вместо 5. Но ничего. Спустя час я заметил что при переключении передач у меня машины как будто поддает газу (по звуку) на деле не знаю что это. Педаль сцепления имеет свободный ход, т.е. болтается. И слишком мякая педаль. На гранту могут быть разные тросики сцепления?

Источник

Болтается вилка сцепления гранта

Чтобы снять педаль сцепления на автомобиле Лада Гранта необходимо выполнить следующие действия:

1. Зафиксировать машину на ровной площадке, выжать рычаг стояночного тормоза, установить противооткатные башмаки на задний ряд колес.
2. Ключом на «14» выкручиваем три болта, отсоединяем вал рулевого управления (салон машины, у основы).
3. Выкручиваем пластиковый фиксатор с поводка троса сцепления.

Пластиковый фиксатор

1. Снимаем защитную скобу, извлекаем палец вакуумного усилителя педали тормоза.

Защитная скоба

1. Отсоединяем колодку с проводами от приборной панели с датчиками на кронштейне.
2. Ключом на «13» выкручиваем четыре гайки, снимаем вакуумный усилитель тормозов.
3. Ключом на «13» отвинчиваем пять гаек, снимаем кронштейн педали сцепления и тормоза в сборе.

После проведения дефектовки, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Признаки неисправности, диагностика, способы устранения

Признак	Причина и устранение
Короткий ход педали	Отрегулировать длину тросика. Проверить целостность металлических волокон. Вероятнее всего расслоение, загиб.
Сцепление ведет на скорости, трудности с переключением на повышенные передачи.	Искривление маховика, его повреждение. Зубья захвата изношены. Замена маховика и сопутствующих расходных материалов.
Пробуксовка при активации первой передачи, прибавления оборотов педалью акселератора.	Заменить фрикционные накладки, диск, очистить привод от старой смазки
Резкие рывки при включении / переключении скоростей.	Поврежден нажимной диск, заменить корзину.
Свист при активации первой и последующих скоростей	Установить новый выжимной подшипник
Треск, стук, хруст при переходе на повышенные/пониженные передачи	Износ пружины демпфера, замена новой, смазка всего механизма привода.
Рычаг проваливается, западает, дребезжит	Чрезмерное растяжение натяжителя. Замена новым, установка втулок.

Причина скрипа педали сцепления на Ладе Гранте

Конструкция сцепления на автомобиле Лада Гранта отлична от предыдущих моделей ВАЗа. Активация привода вала осуществляется тросом с автоматическим натяжителем.

https://youtube.com/watch?v=AvW0dreUQdY

Если с завода настройка была выполнена корректно, то владельцу нет нужды повторно регулировать компенсатор натяжения. На практике все далеко не так, проблемы случаются. Особенно на этапе прохождения первого и второго технических осмотров.

Этап №1 Регулировка педали сцепления Лады Гранты

Появление сторонних шумов, скрипов свидетельствует о необходимости профилактики, дефектовки элементов сцепления. Первым делом проверяем зазор на вилке привода.

В моторном отсеке демонтируем пластиковый кожух воздушного элемента, снимаем патрубки. Штангенциркулем замеряем величину зазора между пластмассовым барашком и вилкой. Заводской стандарт — 27 мм, превышение, уменьшение длины недопустимо. Корректируем зазор путем выкручивания гайки (ключ на «10»).

Этап №2 Смазывание элементов

Смазыванием подвижные элементы педального узла, в том числе, храповик компенсатора, втулку педали сцепления, оболочку троса.

Для упрощения процесса смазки используем тавотницу, медицинский шприц наполняем трансмиссионным маслом, наносим на поверхность.

Иногда скрип доносится со стороны моторного отсека. Причина в поводке наконечника. Для устранения скрипа наносим масло на участок контакта гайки с вилкой привода.

Этап №3 Недостаточное количество смазки

В редких случаях причина скрипа в отсутствие смазки на первичном валу коробки передач. Устраняется дефект путем нанесения графитной смазки на поверхность вала. Предварительно снимаем резиновую втулку, распыляем смазку при помощи аэрозольного баллончика.

Какой должен быть ход педали сцепления Лады Гранты

Свободный ход педали сцепления на Ладе Гранте составляет 146 мм — это заводской «замер» расстояния от основы кузова к тыльной части педали (лягушки). Изготовитель допускает люфт хода в 2.0 мм.

Если вышеуказанное расстояние не соответствует стандарту, проводим следующие действия по регулировке:

1. В моторном отсеке оттягиваем наконечник троса до упора вперед. Штангенциркулем замеряем фактическое расстояние от пластиковой гайки к вилке привода. Заводской стандарт 27 мм.
2. Проводим регулировку, корректировку по мере необходимости (ключ на «10»).
3. 2-3 раза прокачиваем педаль, проводим повторные замеры.
4. В салоне автомобиля замеряем ход педали, он должен быть равным 146 мм.

Как заменить трос самостоятельно

В этом случае никаких серьезных манипуляций от автовладельца не потребуется. В первую очередь нужно сесть в салон машины и открутить под педалью гайку. Она отвечает за крепление самого троса к основному узлу. После этого нужно:

• Снять со шпильки стопор оплетки.
• Вооружившись плоскогубцами, снять саму стопорную скобу.
• Вытащить ось рычага.
• Демонтировать пружину кронштейна педали.
• Вытянуть с помощью плоскогубцев упор наконечника.
• Освободить педаль.
• Извлечь уплотнители оплетки самого троса.

На следующем этапе необходимо потянуть наконечник тросика по направлению к себе и аккуратно вытянуть его из паза. После этого производится демонтаж проводка наконечника и направляющей втулки. На заключительном этапе тросик легко извлекается, проходя через отверстие, расположенное между самим салоном машины и моторным отсеком.

Прежде чем установить новый элемент, его рекомендуется смазать с помощью машинного масла. Установка тросика производится в обратном порядке.

Замена троса сцепления

Для замены тросика сцепления вам необходимо будет последовательно провести следующие манипуляции:

• открутить гайку, которой тросик крепится к педальному узлу (она находится под панелью);
• снять стопор со шпильки оплетки;
• затем плоскогубцами снимите стопорную скобу;
• после этого извлеките ось педали;
• демонтируйте пружину педального кронштейна;
• плоскогубцами демонтируйте упор наконечника;
• освободите педаль от наконечника троса;
• далее необходимо извлечь из моторного отсека уплотнитель оплетки тросика;
• натяните соединенный с вилкой наконечник троса к себе, после чего достаньте его;
• произведите демонтаж поводка наконечника;
• произведите демонтаж направляющей втулки;
• в завершении работы необходимо будет протянуть трос через отверстие, расположенное между
• моторным отсеком и автосалоном.

Перед установкой тросика его смазывают, а между его оболочкой и им самим заливают небольшое количество машинного масла. Устанавливают трос, проводя аналогичные его снятию действия в последовательности, прямо противоположной демонтажу.

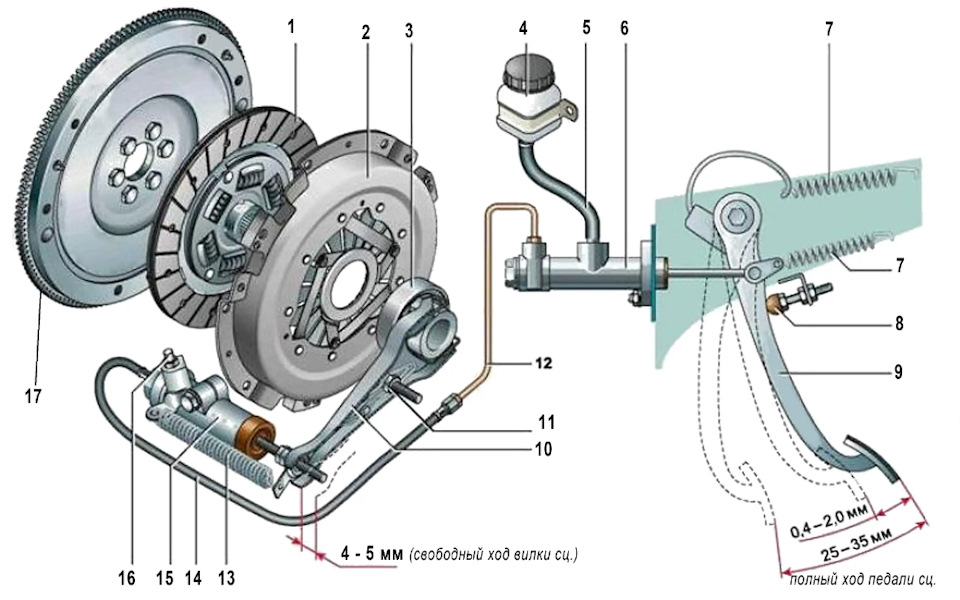

Как регулировать сцепление на Ниве?

Заключение

Работа по регулировке пусть и является несложной задачей, но требует к себе определённого внимания и терпения. Впрочем, при должном подходе успех не заставит себя ждать. Удачного ремонта.

В процессе эксплуатации автомобиля иногда возникает необходимость отрегулировать привод сцепления. Происходит это потому, что со временем ход педали изменяется в результате естественного эксплуатационного износа трущихся деталей сцепления (ведомый и ведущий диски, поверхность маховика) и (или) вытягивания его тросика.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный. В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Здесь же рассмотрим несложную регулировку привода сцепления (рабочего хода педали сцепления) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Необходимые для регулировки сцепления ВАЗ 2108, 2109, 21099 инструменты

— рулетка с хорошо читаемой шкалой

— два рожковых ключа на 17 мм

рожковые ключи на 17 и рулетка — все что нужно для регулировки привода сцепления на восьмерках, девятках и девяностодевятых

Подготовительные работы

— фиксируем автомобиль (подкладываем упоры под колеса)

— снимаем аккумуляторную батарею (можно не снимать, но со снятой АКБ проводить регулировку удобней)

— несколько раз нажимаем на педаль сцепления

Проверка рабочего педали сцепления

Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.

— измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления

На изображении показано как это лучше всего сделать.

реальное расстояние от нижнего края педали сцепления до пола под ногами водителя измеренное при помощи рулетки

Должно получиться приблизительно 18-20 см.

— нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали.

расстояние от пола под ногами водителя до нижнего края педали сцепления, когда она нажата до упора — сцепление «выключено»

Должно получиться 6-7 см

— вычитаем из 18-20, 6-7, получается 13-14 см

Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению.

Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.

Регулировка привода сцепления ВАЗ 2108, 2109, 21099

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

регулировочная гайка привода сцепления и ее контргайка на кронштейне

— Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку

ослабление контргайки при помощи двух рожковых ключей на 17

— Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)

вращение регулировочной гайки — регулировка привода сцепления

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

— Слегка затягиваем контргайку

— Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку

Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

— По окончании регулировки затягиваем контргайку

Примечания и дополнения

— При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.

педаль сцепления находится приблизительно на одном уровне с педалью тормоза — привод отрегулирован правильно

— Максимально допустимый рабочий ход педали сцепления автомобилей ВАЗ 2108,21081, 21083, 2109, 21091, 21093, 21099 – 16 см.

Еще пять статей по автомобилям ВАЗ

Всегда ли проблемы с работой КПП связаны с неотрегулированным сцеплением

Не всегда проблемы механической трансмиссии сигнализируют о сцеплении, которое нужно регулировать. Если кажется, что виновато сцепление, посмотрите список выше. Также рассмотрим другие проблемы с механической коробкой. Частыми неисправностями являются:

• Шум КПП. На нейтрали такое случается при уменьшении или загрязнении масла в коробке, износе подшипников. На передаче проблема может быть в синхронизаторе, слизанных зубьях и убитых подшипниках. При переключении передач дело может быть как раз в неотрегулированном сцеплении, подшипниках, синхронизаторе, нарушении соосности картера сцепления и коленвала, а также в деформированных вилках сцепления и коробки.
• Вибрации. Характерно для ДВС с нарушенным режимом работы на нейтрали либо при разрушении креплений (в том числе самовыкручивание болтов).
• Вытекающее масло. Причина чаще всего в сальниках, уплотнительных прокладках, превышении уровня масла либо деформации самой трансмиссии.
• Передача переключается с трудом или не переключается вовсе. Проблема тут тоже может быть в сцеплении, а также в других факторах — загрязнении, недостатке масла, износе муфт, пружин, шестерни.
• Передача сама по себе выключается. Причин много — синхронизаторы, желобки, пружины, самопроизвольное откручивание болтов и другие.

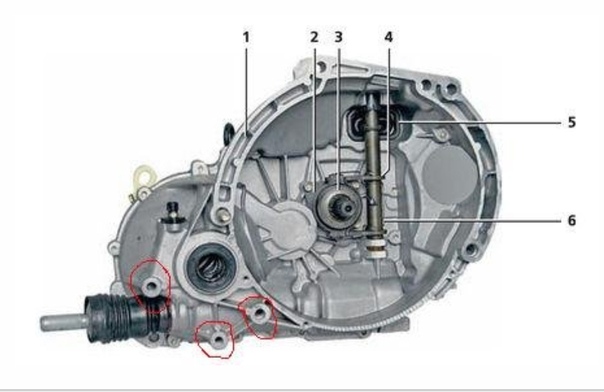

Тросовая коробка передач

Если вы подозреваете сцепление, тщательнее изучите проблему. Далеко не факт, что именно оно виновато.

Как долго проживет коробка передач, напрямую зависит от того, как вы эксплуатируете автомобиль. А от срока службы КПП зависит комфорт, безопасность и управляемость вашей машины.

Если не хотите производить ремонт КПП «Лада Гранта», выполняйте ряд несложных рекомендаций:

• На МКПП одним из главных факторов эксплуатации является переключение передач с полностью выжатой педалью сцепления. Нельзя переключать передачи, когда оно не полностью выключено. Это приводит к ускоренному слизыванию зубьев шестерен. Передачу нужно выбирать соответствующую вашей скорости. Лучше всего передвигаться на четвертой передаче — она прямая и задействует минимум шестерен. Соответственно, их износ уменьшается. Диапазон скорости — 70-100 км/ч.
• Зимой не стоит оставлять машину на длительное время на передаче. Это небезопасно и портит трансмиссию. После того, как вы запустите двигатель, даже если машина будет стоять на нейтрали, она может дернуться.
• Влияет и смазка всех узлов. Периодически проверяйте корпус КПП на предмет подтеков масла. Обычно они появляются рядом с маслозаливной горловиной. Меняйте масло вовремя. Примерный срок замены 50-70 тысяч километров. Не смешивайте масла разных марок, поскольку из-за этого возможен повышенный износ всех трущихся частей.

Рекомендации довольно простые в выполнении. Ремонтировать тросиковую КПП на «Лада Гранта» непросто и недешево, поэтому придерживайтесь их.

Замена троса сцепления Лада “Гранта”

Демонтаж троса сцепления выполняется следующим образом:

• открутить гайку, крепящую трос к кронштейну педалей (расположена в салоне под передней панелью);
• снять со шпильки упор оболочки тросика;
• при помощи пассатижей демонтировать стопорную скобу, удерживающую ось педали сцепления;
• вытащить ось;
• снять педаль сцепления;
• отсоединить пружину от кронштейна педали сцепления;
• используя пассатижи, вытянуть и снять стопор наконечника тросика;
• отстыковать наконечник тросика от педали сцепления;
• извлечь уплотнитель оболочки тросика, находящийся в моторном отсеке;
• потянуть наконечник троса сцепления, вставленный в вилку, в направлении движения автомобиля;
• вытащить наконечник тросика из паза вилки;
• отвернуть поводок наконечника троса;
• извлечь направляющую втулку оплетки троса, вставленную в отверстие кронштейна КПП;
• снять трос сцепления Лада “Гранта”, протащив его из отверстия в перегородке между салоном машины и моторным отсеком.

Новый трос сцепления следует предварительно смазать, залив немного масла между оплеткой и тросом. Устанавливается трос сцепления так:

• продеть трос в салон из моторного отсека через отверстие в щитке (перегородке);
• закрепить на пальце педали компенсационный механизм, регулирующий натяжение по мере износа диска сцепления;
• установить педаль сцепления на место и зафиксировать ее ось;
• зафиксировать упор оболочки тросика на шпильке, расположенной на кронштейне блока педалей;
• установить уплотнитель троса сцепления на перегородке моторного отсека;
• продеть трос сцепления в отверстие кронштейна КПП;
• установить в то же отверстие направляющую оплетки тросика;
• ввести поводок в нижний наконечник троса сцепления так, чтоб наконечник выступал за торец поводка на 1 мм;
• установить тросик сцепление в рабочее положение, сместив нижний наконечник до упора вперед в направлении движения машины (придется преодолеть сопротивление пружины механизма);
• замерить расстояние между поводком и вилкой сцепления, удерживая тросик в вытянутом положении;
• вращением поводка установить зазор равным 27 мм;
• вставить наконечник тросика в паз на вилке сцепления;
• отпустить наконечник (пружина должна сместить наконечник к вилке, установив его без зазора);
• три раза нажать на педаль сцепления;
• повторно измерить зазор между вилкой и поводком;
• при необходимости подрегулировать трос, вращая поводок.

Регулировка троса сцепления “Гранта” производится только после его установки. В дальнейшем правильную длину троса обеспечивает компенсационный механизм. Он делает так, чтобы трос постоянно находился в слегка натянутом положении. При отклонении от нормы механизм либо добавляет длину троса, либо уменьшает ее.

Двигатель ВАЗ 2170 16 кл , есть недостаток в виде протекания прокладки клапанной крышки, вследствии чего возможен выход из строя катушки(модуля) зажигания, решение проблемы ремонт и промазка элементов головки блока.

В автомобиле Калина нередкий случай протекания отопителя салона, под которым находится ЭБУ автомобиля, который после такого купания в антифризе выходит из строя, решение проблемы замена отопителя и ЭБУ автомобиля с последующей переустановкой основного места ЭБУ.

На автомобилях Лада Гранта имеется заводской брак жгута проводки, который приводит к неисправности электронной системы и нестабильной работы педали газа и дроссельной заслонки. Решение проблемы замена жгута.

Слабое место в автомобиле 2114 это кран отопителя , который имеет место поломки и протекания.

Не редко выходят из строя катушки, модули зажигания, как правило это происходит после затяжных морозов, не выдерживаю низких температур.

Компания AvG, осуществляет профессиональный ремонт автомобилей ВАЗ в Казани.

В центре ремонта « АVG »вы можете пройти комплексную диагностику всех систем автомобиля. В нашем автосервисе работают квалифицированные сотрудники, профессионалы своего дела, у нас есть необходимое современное и надежное оборудования для точной диагностики поломок автомобилей.

Диагностика в центре ремонта AvG производится поэтапно:

• Диагностика инжектора и систем впрыска топлива,
• Диагностика тормозной системы,
• Диагностика КПП,
• Диагностика ходовой части,
• Диагностика системы охлаждения.
• Диагностика двигателя,осмотр ремня ГРМ.

Центр ремонта AvG осуществляет ремонт автомобилей ваз следующих моделей: Приора,Ларгус,Калина, Лада Самара 2114.
