Замена сцепления ваз 2121 своими руками
На ремонт приехал автомобиль НИВА с полностью сгоревшим сцеплением, покажем как его поменять. Для этого снимаем клеммы с АКБ, патрубок со специальным регулятором зима-лето и гофра шланг, тепловые щиты. Откручиваем гайки выхлопной трубы (4 шт), затем откручиваем болты крепления стартера, откручиваем верхний болт крепления коробки передач (головкой на 19). Разборка из под капота закончена, переходим в салон. Снимаем ручку переключения передач коробки, рукоятки с ручек переключения блокировок, откручиваем 4 винта крепления декоративной пластиковой крышки, под ней находятся ещё два винта крепления «чехлов» ручек переключения.
Чтобы снять раздатку, необходимо свести два рычага переключения один к другому:
Чтобы снять рукоятку переключения КПП, берёте тоненькую отвёртку и заводите её под ручку, там есть специальный «сухарь», вытаскиваем его и теперь можно тянуть ручку КПП на себя, снимается она очень легко.
Теперь переходим под машину и начинаем работать там. Снимаем карданные валы, чтобы они нам не мешали при работе и согласно видео инструкции откручиваем многочисленные крепления.
Видео как снять сцепление на НИВе:
Прокачка гидропривода сцепления и замена жидкости автомобиля Niva Chevrolet
Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода.
Кроме того, прокачка выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.
Вам потребуются: ключ «на 8», шланг для прокачки, емкость для тормозной жидкости, тормозная жидкость.
Работу проводите с помощником на смотровой канаве.
Запас тормозной жидкости гидропривода сцепления находится в бачке, расположенном слева на щитке передка.
Уровень тормозной жидкости в бачке при установленной крышке должен достигать нижней кромки заливной горловины.
При снятой крышке бачка уровень жидкости должен достигать верхней кромки хомута крепления бачка.
Повышение уровня жидкости в бачке гидропривода сцепления косвенно свидетельствует (при герметичном гидроприводе) о значительном износе накладок ведомого диска сцепления.
Чтобы долить тормозную жидкость в бачок, отворачиваем против часовой стрелки и снимаем крышку бачка.
Доливаем жидкость типа DОT-4 в бачок до необходимого уровня.
Устанавливаем на место крышку, плотно завернув ее.
Тормозная жидкость, попавшая на лакокрасочное покрытие, пластмассовые детали и проводку автомобиля, может вызвать их повреждение.
Немедленно удалите ее чистой ветошью.
Прокачка гидропривода сцепления, замена жидкости автомобиля
Прокачиваем гидропривод сцепления для удаления из него воздуха после его разгерметизации при замене главного цилиндра, рабочего цилиндра, шлангов, трубок, а также в случае замены рабочей жидкости.
Воздух из гидропривода удаляем при неработающем двигателе.
Перед прокачкой проверяем уровень жидкости в бачке гидропривода сцепления и при необходимости доливаем жидкость.
Прокачку гидропривода проводим с помощником.
Снимаем защитный колпачок 1 со штуцера прокачки 2 рабочего цилиндра (рис. 4).
Накидным ключом «на 8» ослабляем затяжку штуцера прокачки.
Надеваем на штуцер шланг, а свободный его конец погружаем в емкость, частично заполненную рабочей жидкостью.
Ключом «на 8» отворачиваем штуцер прокачки на 1/2–3/4 оборота.
Помощник несколько раз резко нажимает и плавно отпускает педаль сцепления до тех пор, пока не исчезнут пузырьки воздуха, выходящие из шланга.
При этом необходимо следить за уровнем жидкости в бачке и доливать ее. При нажатой педали сцепления заворачиваем штуцер прокачки.
Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный колпачок.
Если воздух не удается удалить, проверяем герметичность соединений, трубопроводов, шлангов, главного и рабочих цилиндров.
Подтекающие соединения подтягиваем, неисправные главный и рабочие цилиндры заменяем.
Замену рабочей жидкости в гидроприводе сцепления проводим в соответствии с регламентом технического обслуживания — через три года.
При замене откачиваем старую жидкость из бачка шприцем или резиновой грушей.
Заливаем в бачок новую жидкость.
Прокачиваем гидропривод сцепления до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцера прокачки рабочего цилиндра.
После прокачки доводим уровень жидкости в бачке гидропривода сцепления до нормы.
Неисправности сцепления и способы их устранения
Неправильная регулировка привода сцепления (отсутствует свободный ход педали)
Отрегулируйте привод (см. тут)
Замасливание маховика, нажимного диска, фрикционных накладок ведомого диска
Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их. Сильно замасленный ведомый диск замените. Устраните причину замасливания (течь масла через сальник двигателя и/или коробки передач)
Сильный износ или пригорание фрикционных накладок ведомого диска
Замените ведомый диск в сборе
Снижение усилия диафрагменной пружины
Замените нажимной диск в сборе с кожухом («корзину» сцепления)
Заедание ступицы ведомого диска на шлицах первичного вала коробки передач
Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы смазку Литол-24 или ШРУС-4
Засорено компенсационное отверстие главного цилиндра сцепления
Разберите главный цилиндр, промойте и очистите детали. Замените его уплотнения и жидкость в гидроприводе
Поршень главного цилиндра сцепления медленно возвращается в исходное положение из-за разбухания резиновых манжет
Замените манжеты или цилиндр в сборе. При подозрении на попадание бензина или других растворителей в жидкость гидропривода сцепления замените ее
Неправильная регулировка привода сцепления (мал полный ход педали, увеличен ее свободный ход)
В систему гидропривода попал воздух (педаль «мягкая»)
Прокачайте систему, подтяните соединения. При утечке из главного или рабочего цилиндров замените их манжеты или цилиндры в сборе
Деформирована вилка выключения сцепления
Ослабление заклепок или поломка фрикционных накладок, коробление ведомого диска (торцевое биение более 0,5 мм)
Сильный и неравномерный износ, задиры на рабочих поверхностях маховика или нажимного диска
Проточите или замените маховик. При повреждении поверхности нажимного диска замените кожух с нажимным диском в сборе («корзину» сцепления)
Перекос или коробление нажимного диска
Замените кожух с нажимным диском в сборе («корзину» сцепления)
Заедание ступицы ведомого диска на шлицах первичного вала коробки передач
Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы свежую смазку Литол-24 или ШРУС-4
Ослабление заклепок соединительных пластин кожуха сцепления или диафрагменной пружины, поломка пластин
Замените кожух с нажимным диском в сборе («корзину» сцепления)
Заклинил выжимной подшипник
Сильно деформирована или сломана вилка выключения сцепления
Воздух в системе гидропривода
Прокачайте систему, подтяните соединения. При утечке из главного или рабочего цилиндров замените цилиндры в сборе
Сильный износ, дефекты зеркала главного цилиндра; грязь в цилиндре
Износ или дефект манжеты главного цилиндра
Замените цилиндр в сборе
Заедание ступицы ведомого диска на шлицах первичного вала коробки передач
Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы смазку ШРУС-4 или Литол-24
Деформация ведомого диска
Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках
Потеря упругости пружинных пластин ведомого диска
Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины
Задиры на рабочих поверхностях маховика или нажимного диска
Проточите или замените маховик или кожух сцепления с нажимным диском в сборе («корзину» сцепления)
Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины
Деформация ведомого диска
Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках
Износ выжимного подшипника или отсутствие в нем смазки
Износ переднего подшипника первичного вала коробки передач (в торце коленчатого вала) или отсутствие в нем смазки
Не смазаны пластмассовые втулки педали
Смажьте втулки Литолом-24 или ШРУС-4
Сильно изношены пластмассовые втулки педали
Замените втулки, перед установкой смажьте их Литолом-24 или ШРУС-4
Воздух в системе гидропривода
Прокачайте систему, подтяните соединения
Потеряла упругость или сломана возвратная пружина педали и/или вилки сцепления
Замените пружину (пружины)
Видео
Источник
Замена выжимного подшипника нива 21213
Опубликовано 30 Марта 2018
Пошаговая замена сцепления на Ниве. Как я менял сцепление. Как сцепление и выжимной, все работает? Себе такой же комплект взял, но чет выжимной на валу люфтит так нехило, вот в раздумьях.
Сцепление пробуксовывает (не полностью включается) При резком нажатии на педаль акселератора двигатель набирает обороты, но автомобиль почти не разгоняется (это особенно заметно при движении на подъем); может ощущаться запах перегретых фрикционных накладок; возрастает расход топлива
Неправильная регулировка привода сцепления (отсутствует свободный ход педали)
Отрегулируйте привод (см. Сцепление)
Замасливание маховика, нажимного диска, фрикционных накладок ведомого диска
Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их. Сильно замасленный ведомый диск замените. Устраните причину замасливания (течь масла через сальник двигателя и/или коробки передач)
Сильный износ или пригорание фрикционных накладок ведомого диска
Замените ведомый диск в сборе
Снижение усилия диафрагменной пружины
Замените нажимной диск в сборе с кожухом («корзину» сцепления)
Заедание ступицы ведомого диска на шлицах первичного вала коробки передач
Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы смазку Литол-24 или ШРУС-4
Засорено компенсационное отверстие главного цилиндра сцепления
Разберите главный цилиндр, промойте и очистите детали. Замените его уплотнения и жидкость в гидроприводе
Поршень главного цилиндра сцепления медленно возвращается в исходное положение из-за разбухания резиновых манжет
Замените манжеты или цилиндр в сборе. При подозрении на попадание бензина или других растворителей в жидкость гидропривода сцепления замените ее
Сцепление ведет (не полностью выключается) Затруднено переключение передач переднего хода, передача заднего хода включается с шумом
Проверка уплотнителя головки сцепления
Для проверки уплотнителя головки сцепления следуйте следующим шагам:
- Поднимите автомобиль на подъёмнике или установите его на надёжную подставку.
- Снимите кожух головки сцепления с помощью необходимых инструментов. Осмотрите уплотнитель на наличие повреждений, трещин или износа.
- Очистите поверхность уплотнителя от грязи и масла с помощью чистой тряпки или специальных маслоудалителей.
- Проверьте состояние уплотнителя на месте его контакта с головкой сцепления. Если уплотнитель имеет неровности или повреждения, рекомендуется заменить его.
- Убедитесь, что уплотнитель правильно установлен и плотно прилегает к головке сцепления. Отсутствие щелей или зазоров является признаком правильного установки уплотнителя.
- После проверки уплотнителя головки сцепления, установите кожух головки сцепления на место и затяните все крепежные элементы.
Проверка и регулировка уплотнителя головки сцепления необходимы при проведении технического обслуживания и ремонта системы сцепления автомобиля. Регулярная проверка состояния уплотнителя предотвращает возникновение проблем и повреждений в системе сцепления, а также обеспечивает ее надежность и долговечность.
Как отрегулировать сцепление на ниве 2121
Неисправности сцепления Нивы Шевроле делятся на две группы. Одни можно устранить за счет регулировки механизма, вторые же требуют замены деталей или узла в целом.
При этом поломки первой категории имеют свойство быстро переходить во вторую.
Детали несвоевременно отрегулированного сцепления быстро изнашиваются и требуют замены. Неотрегулированный привод сцепления доставляет неудобства при управлении автомобилем – появляются затруднения при переключении скоростей или рывки, когда машина трогается с места.
Это вредит двигателю и коробке переключения передач. Поэтому задача водителя – правильно диагностировать и устранить проблему в работе сцепления.
Как отрегулировать своими руками?
Для регулировки механизма понадобятся ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на подъемнике или смотровой яме. Порядок работ следующий:
- Ключом на 10 открутить контргайку ограничителя хода педали.
- Вращая гайку, выставить свободный ход в пределах 0,4-2 мм.
- Затянуть контргайку.
Затем нужно спуститься под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (чтобы открутить гайки, нужны ключи на 13 и 17). Проверка выполняется следующим образом:

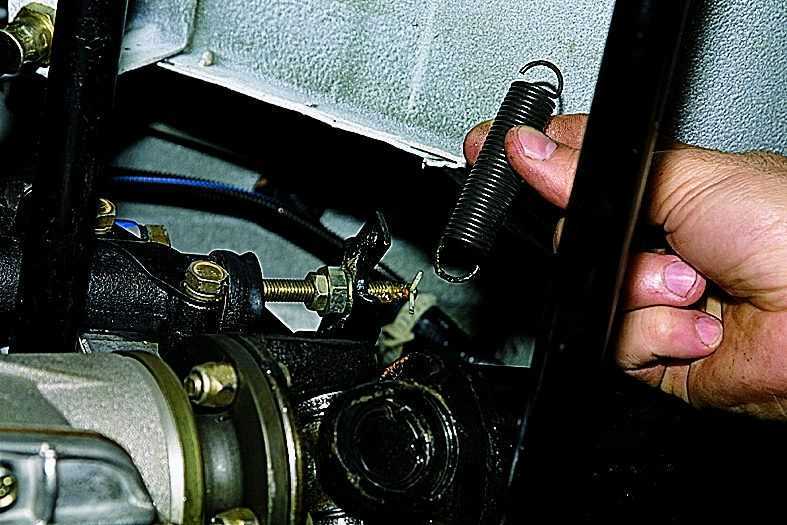

- Пассатижами снять оттяжную пружину вилки сцепления.
- Упереть карандаш в бобышку нижнего крепления рабочего цилиндра.
- Сделать две от напротив вилки и на 5 миллиметров правее.
- Отвести вилку до упора назад, выбрав свободный ход толкателя.
- Вилка должна остановиться строго напротив метки на карандаше.

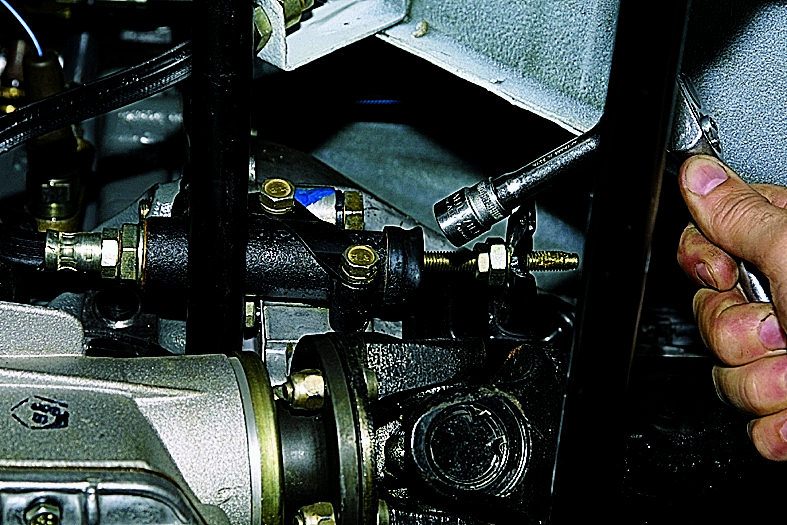

Если зазор не соответствует номинальному, нужно отпустить контргайку и, вращая гайку, добиться требуемых параметров.
При правильной регулировке сцепление начинает отключаться при ходе педали 25-35 миллиметров.
Окончательная проверка выполняется при заведенном двигателе. Если все сделано правильно, передачи легко переключаются, а машина начинает трогаться, если педаль отпустить примерно на ⅓ – ⅔ хода.
Как прокачать?
Перед регулировкой механизма нужно прокачать гидропривод. Для этого понадобится тормозная жидкость, емкость и гибкая трубка, внутренний диаметр которой соответствует размеру штуцера и накидной ключ на 10. Процесс прокачки похож на удаление воздуха из тормозной системы. Как и случае с тормозами, работа выполняется с помощником. Один человек должен по команде нажимать и отпускать педаль, а второй – открывать и закрывать штуцер.
Главный показатель жидкости
В системе кондиционирования используется масло ATMOSGU10.
Жидкость ГРЖ-12 Передний амортизатор — 0,12 л Задний амортизатор — 0,195 л.
Самая важная характеристика, на которую нужно обращать внимание при выборе смазывающего состава, – это его вязкость. Если речь идет о масле, то состав должен отвечать требованиям международных стандартов качества SAE J306. Данный вид сертификации был разработан в США и сегодня является общепринятым
Данный вид сертификации был разработан в США и сегодня является общепринятым.
Также в продаже есть всесезонные составы. Это так называемые загущенные масла. Они обладают характеристиками как летних, так и зимних смазочных составов.
Разумеется, логично предположить, что чем натуральнее состав, тем лучше он будет. Данный факт подтверждается уникальными свойствами масел этого типа. При использовании минеральных составов соприкасающиеся детали будут разрушаться намного медленнее. Кроме этого так называемые натуральные составы обладают прекрасными антикоррозийными свойствами.
А еще интересно: Нива Шевроле и Нива 2121: основные отличия владения этими авто
Еще один минус минеральных составов заключается в том, что они иногда выгорают. Соответственно, смазочные характеристики жидкости падают. Это приведет к тому, что узлы начнут значительно быстрее изнашиваться, повысится расход топлива. В редких случаях может произойти даже порча силового агрегата. Таким образом, применять составы минерального типа рекомендуется только при не очень низких температурах и для машин с маленьким пробегом.
-
Ресурс колодок тормозных калина
-
Как проверить рулевые наконечники на гранте
-
Почему идет перезарядка на ваз 2107 карбюратор
-
Сколько стоят поворотники на ваз 2109
- Лада калина тросовая кпп не включаются передачи
Регулировка механизма сцепления НИВА 21213
Расстояние между поршнем главного цилиндра и толкателем, нужный для полного включения сцепление должен иметь расстояние 0,1-0,5мм, если он не соответствует показаниям, то требуется выполнить следующие работы.Ослабляем ключом на 10 контргайку хода сцепления, одновременно удерживаем ограничитель ключом, такого же размера. После этого снимаем наконечник штуцера цилиндра и надеваем на штуцер шланг его конец которого, опускается в ёмкость с тормозной жидкостью.Отворачиваем штуцер на три четверти оборота. При этом человек в кабине быстро жмет на педаль сцепления и спокойно отпускает до того что б исчезли пузырьки воздуха, выделяемые из шланга. При нажатой педали сцепления заворачиваем штуцер и снимаем шланг, надеваем колпачок.Далее ключом на 10 выкручиваем гайки крепления хомута бочка кузова и снимаем бачок.Устанавливаем бачок в обратной последовательности. Заливаем тормозную жидкость и заново прокачиваем привод сцепления.Снимаем бачок привода сцепленияОтворачиваем крышку бачка и резиновой грушей из бочка откачиваем всю жидкость.Ослабив хомутик крепёж шланга, снимаем трубку со штуцера бачка.Снимаем главный цилиндр привода сцепленияСначала снимаем трубку с пластикового штуцера основного цилиндра.Жидкость из бочонка сливаем в ёмкость подставленную заранее или закупориваем отверстие шланга заглушкой.Ключом на 13 откручиваем наконечник трубки. Нижнюю гайку тоже отворачиваем головкой с удлинителем.Снимаем главный цилиндр со шпилек.Если нужно произвести замену сначала снимаем штуцер или его уплотнение, отвёрткой поддеваем и вынимаем стопорную шайбу. Потом пластиковый штуцер снимаем вместе с резиновым уплотнительным кольцом.Устанавливается штуцер в последовательности обратной сборке.Работу производим в смотровой яме или на подъёмнике.Снятие оттяжной пружины.Плоскогубцами вытягиваем шплинт из отверстия в толкателе.Головкой на 13 снимаем болты которые крепят цилиндр к картеру сцепления.Ключом на 22 выворачиваем цилиндр за крышку корпуса и удерживаем ключом на 17 конец шланга.Ключом на 13 откручиваем трубку, удерживая верхний конец трубки ключом на 19 мм.Плоскогубцами снимаем фиксирующую скобку наконечника шланга и вынимаем верхний конец трубки.Ключом на 17 снимаем окончание шланга от крышки рабочего цилиндра, придерживая его от проворачивания цилиндра, после чего шланг снимается.Сборка шланга производиться в обратной последовательности.Каталог дисков и продажа шин в интернет магазине Шелест Шин. У нас вы подберете резину на автомобиль любого типа. Большой выбор резины от отечественных производителей, а также ведущих иностранных. В нашем магазине вы легко подберете нужный размер колеса.
