Устройство топливных насосов

Несмотря на многолетнюю практику автомобилестроения, конструкторы применяют различные конструкции механизмов нагнетания энергоносителя. Ответ на такие вопросы как ТНВД (топливный насос высокого давления), что это такое и какие функции выполняет, кроется в устройстве агрегатов.

В классификации основных узлов систем впрыска топлива различают следующие модификации:

  • Вакуумные механизмы. Созданы на базе механических устройств, привод заменен на электрический;
  • Плунжерные модели. Редкие по конструкции, чаще всего это топливные насосы с форсунками высокого давления для дизельных двигателей;
  • Использование центробежной силы активно используется в одноименных элементах, обладающих внушительным эксплуатационным ресурсом;
  • Роликовые и шестеренчатые устройства нагнетают бензин и другое топливо за счет разрежения подвижных элементов. Отличаются устойчивыми показателями снабжения.

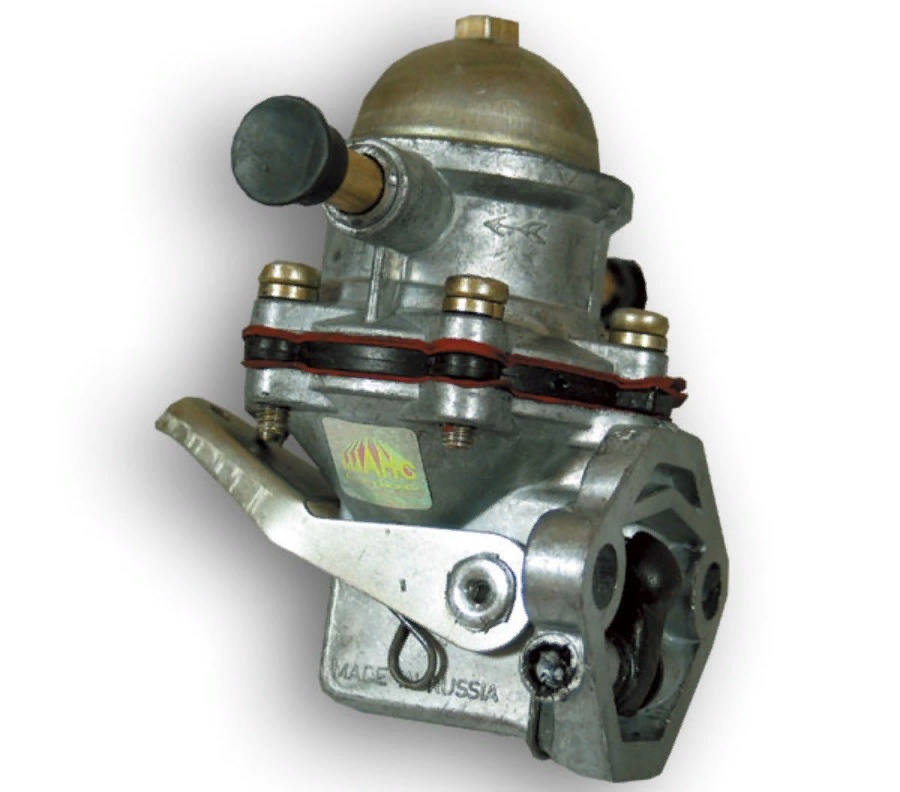

Механические топливные насосы

До появления моделей с электрическим приводом нового поколения эти модификации оставались основными для снабжения карбюраторных двигателей. Приводимые в движение через эксцентриковые кулачки распределительного вала обеспечивали ожидаемую точность впрыска по дозировке и временным интервалам. Альтернативные модели механических бензонасосов получали импульс от масляного насоса.

Комплектация устройства следующая:

  • Толкатель с кулачком привода и рычагом;
  • Возвратная пружина толкателя;
  • Мембрана подвижного привода на штоке;
  • Система клапанов всасывания и нагнетания;
  • Фильтрующий элемент;
  • Корпусная часть.

Основной принцип работы топливного механического насоса строится на базе системы, обеспечивающей создание разрежения и последующий контроль давления. Из недостатков – необходимость задания настроек (калибровки), частичная потеря мощности двигателя. Вторая проблема впоследствии была решена за счет перераспределения нагрузки с распределительного вала мотора на масляный насос.

Как проверить работу механического топливного насоса

От исправности этой детали зависит равномерность движения автомобиля. При полном выходе из строя насоса машина попросту не заведется или старт двигателя будет происходить с трудом. Обнаружить неисправность можно на холостом ходу, когда проявляются так называемые «плавающие обороты. Также выход из строя механического топливного насоса вызывают ощутимую потерю динамики.

Учитывая, что нагнетатель представляет собой сложное устройство, проверка исправности осуществляется по следующим направлениям:

  • Напряжение на клеммах насоса;
  • Предохранитель;
  • Нормативное давление в рампе.

Если по внешним признакам не удается выявить неисправность, поломка произошла внутри сборки. В этом случае чаще всего рекомендуется полная замена агрегата.

Насосы для подачи топлива с электрическим приводом

Основным предназначением систем с импульсным управлением является обеспечение рабочего цикла двигателей с распределенным впрыском топлива. Вопрос о том, что такое электрический бензонасос, достаточно обширный, поскольку для распределения жидкостной рабочей среды используется практически весь арсенал технологий. Вакуумные, роликовые и даже вихревые устройства, каждые из таких механизмов подбирается под тип непосредственно конструктором автомобиля.

Как проверить работоспособность электрического насоса

Причины выхода из строя генератора давления топливной системы аналогичным симптомам для механических устройств. Потеря динамики, прерывистое движение, — износ бензонасоса выявляется по принципу работы. На первых этапах сервиса производится замена фильтра, проверка работоспособности предохранителя. Также в ходе опроса автовладельца может быть выявлена привычка ездить с малым количеством топлива, в результате чего агрегат работает «на сухую», подвергаясь повышенному износу.

Как работает современный насос?

На смену карбюратору пришел современный, более надежный инжектор, поэтому многие владельцы даже первых «десяток» сегодня стараются модернизировать свои автомобили, убирая карбюратор. И правильно делают! Но вместе с инжектором нужно заменить также некоторые другие системы.

В карбюраторных автомобилях применяется диафрагменный насос, он качает топливо, когда работает двигатель. Там же, где установлен инжектор, электрический бензонасос включается, создавая необходимое давление еще перед тем, как двигатель запустится.

Схема работы бензонасоса

То есть, питается он от аккумулятора. Если на ВАЗ 2110 установлен инжектор, то производительность, а также экономичность автомобиля несравненно выше.

Для электрического бензонасоса все данные, позволяющие ему правильно работать, подаются от компьютера. Но, как известно, совершенных агрегатов, как и вечного двигателя, не существует, поэтому время от времени насос на ВАЗ 2110 (инжектор) требуется разобрать, чтобы произвести его ремонт.

Устройство топливной системы

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

  1. неисправность регулятора давления топлива в рампе;
  2. поломку бензонасоса или заметное снижение его производительности по причине износа;
  3. сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Добавим, что данный способ определения работы насоса по звуку подойдет не для всех автомобилей. На некоторых моделях (особенно класса «премиум») шумоизоляция находится на высоком уровне и бензонасос включается сразу после открытия водительской двери, а не во время поворота ключа в замке. В этом случае может показаться, что не срабатывает бензонасос при включении зажигания, при этом звук работы насоса можно попросту не услышать.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

  1. выход из строя предохранителя бензонасоса;
  2. поломка реле бензонасоса;
  3. проблемы с «массой» бензонасоса;
  4. неисправность электромоторчика бензонасоса;
  5. окисление или залом контактов и клемм бензонасоса;
  6. неисправен сам бензонасос;

Причины: предохранитель, реле, разъём

Цепь питания насоса включает в себя много элементов: замыкаемые контакты реле 5, предохранитель 3 (15 А), провод «+», провод «насос-масса». Самый «трудный» дефект – замыкание провода «+» на массу. Кстати, сам шнур проложен по металлу, так что такой дефект нельзя исключать.

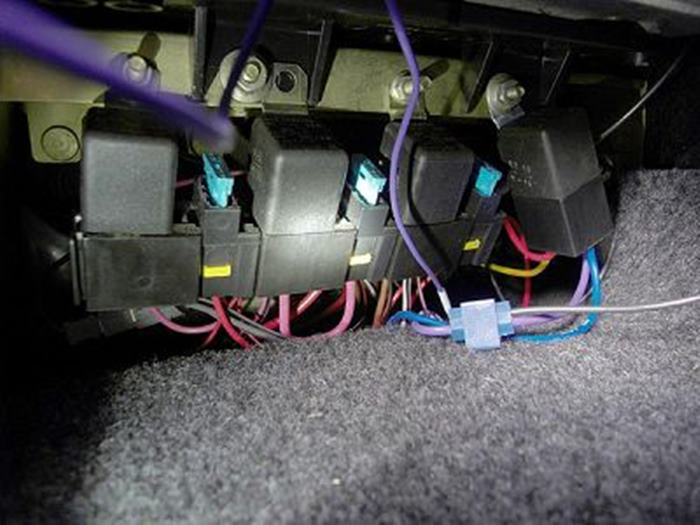

Монтажный блок под торпедо

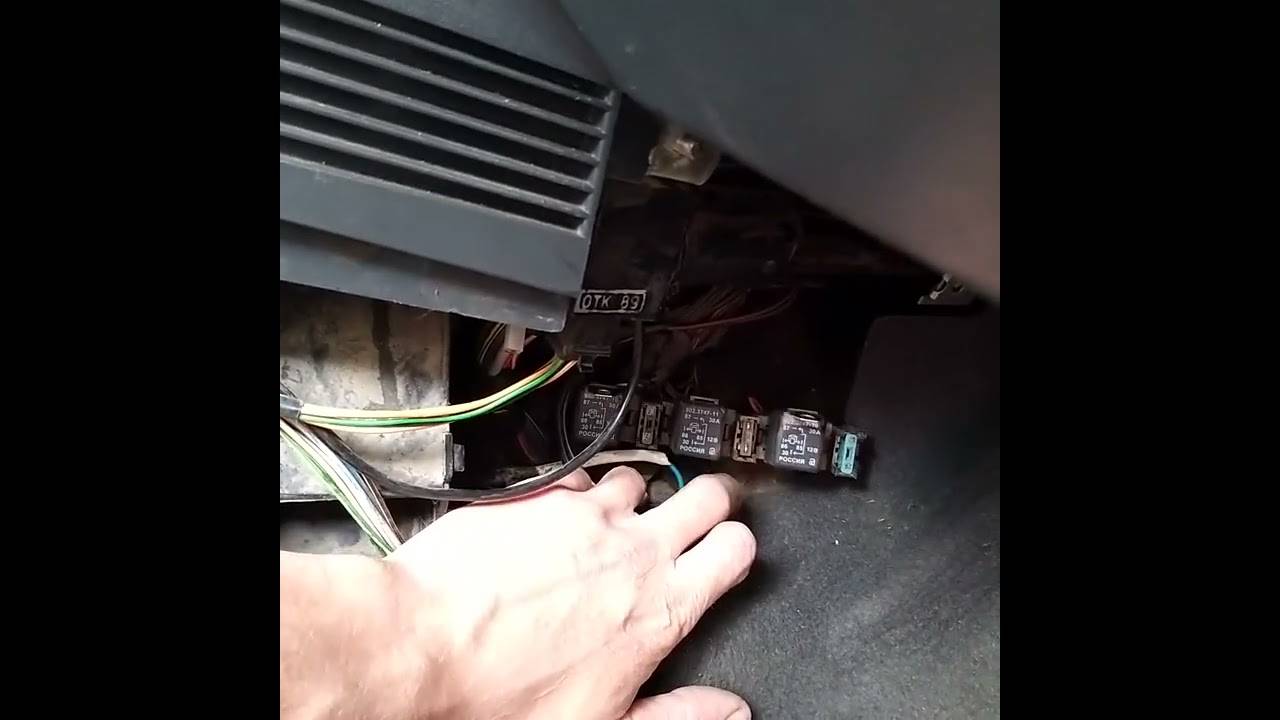

И реле, и предохранитель находятся в блоке, расположенном под торпедо справа. Предохранитель может перегорать в двух случаях:

  • Шнур «+» контачит с массой;
  • Сопротивление моторчика снижается от перегрева.

Первый дефект может являться «плавающим», и тогда выявить его будет трудно. Но перед тем, как обращаться к электрику, попробуйте проверить всё остальное:

  • Реле 5 должно щёлкать дважды: при включении зажигания и через 1,5 с. Если этого не происходит, замените реле;
  • Проверьте предохранитель 3. Если он перегорел, надо искать причину.

Рассмотрим ситуацию: реле исправно, а предохранитель сгорел. Тогда поступаем так: отключаем разъём насоса, устанавливаем новый предохранитель и меряем напряжение на клеммах. Подробности – ниже.

Разъёмы под люком, их отключение

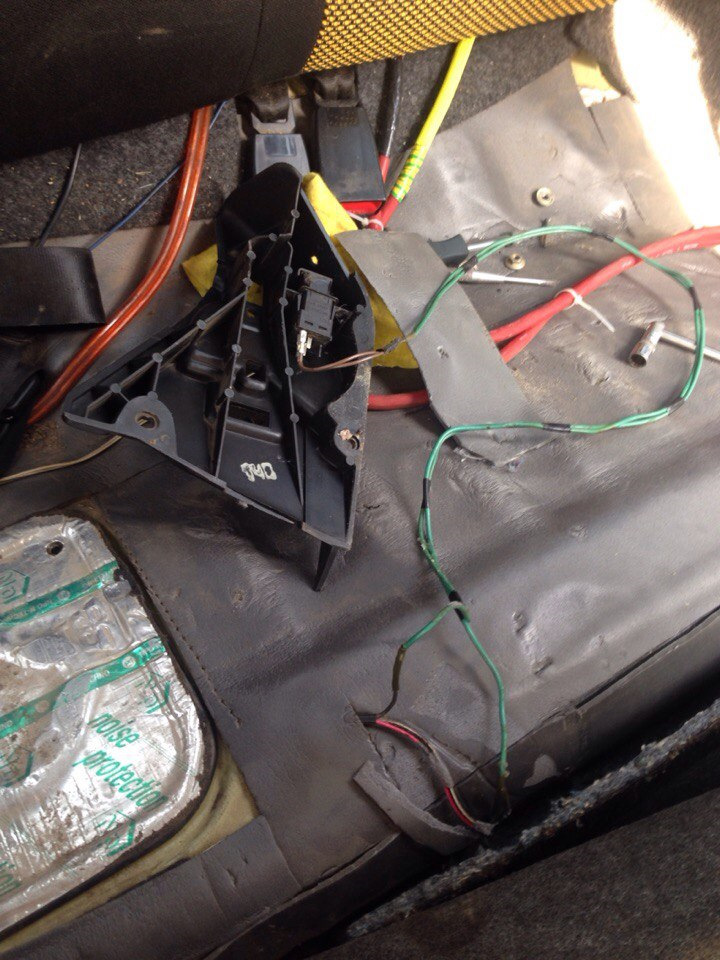

Под задним сиденьем надо снять люк: два винта откручиваются крестовой отвёрткой. Дальше нужно отключить разъём на модуле, а затем переходим к блоку под торпедо.

Сначала отключаем бензонасос!

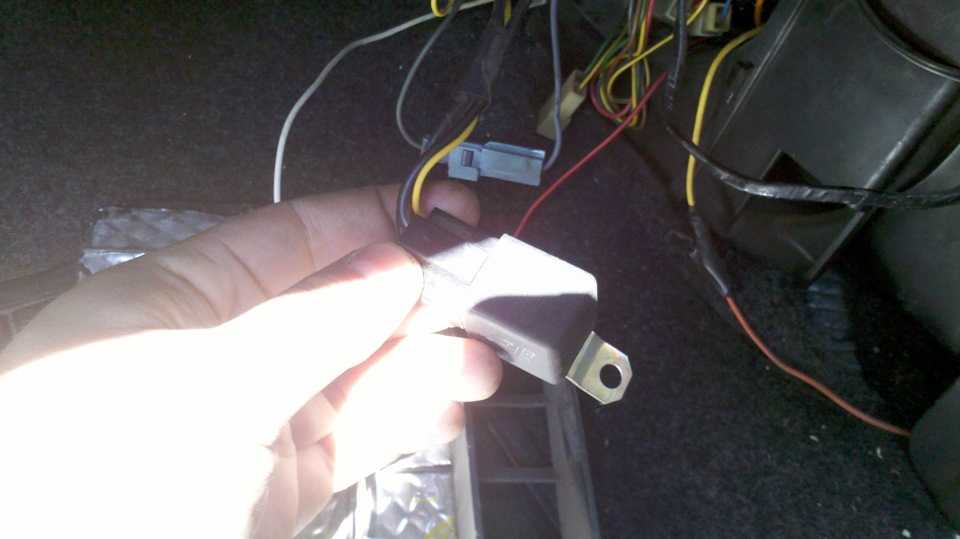

Заменяем предохранитель. Переходим к бензонасосу: подсоединяем пробник (шнур «ноль») к любой из крепёжных шпилек. На «сером» проводе при включении зажигания должно появляться напряжение. А ещё проверьте разность потенциалов между «серым» и «чёрным» проводом – она должна равняться 12-ти вольтам, и тоже в момент включения зажигания. Распайка:

  • Два крайних шнура – датчик ДУТ;
  • «Чёрный» – минус питания;
  • «Серый» – плюс.

«Чёрный провод» иногда теряет контакт с массой. На последнем шаге мы проверили как раз эту версию.

Есть отзывы владельцев, где сказано: бензонасос на ВАЗ-2112 не работает при исправности электромотора и при наличии напряжений в разъёме. Так бывает, когда окисляются контакты внутреннего клеммника (см. фото).

Внутренний разъём – жёлтый

Добраться до разъёма на моторчике непросто – надо снимать модуль бензонасоса, открутив 8 гаек по периметру.

Диагностируем бензонасос

Техника безопасности

Перед тем, как откручивать гайки, нужно отключить два шланга. Но сначала попробуйте завести двигатель. Питание бензонасоса при этом не подключают.

Обратите внимание – здесь питание отключено!

Всё готово к демонтажу, если:

  • Внешний разъём отключён;
  • Завести мотор нельзя, хотя бортсеть не обесточена;
  • Лучше, если бак будет заполнен меньше, чем на 50%.

От крышки модуля нужно открутить два штуцера (верхнее фото). Затем торцовым ключом скручивают гайки со шпилек и снимают фиксирующее кольцо.

До внутреннего разъёма осталось совсем чуть-чуть

Получив доступ к внутреннему разъёму, надо почистить его контакты. Сборку проводят в обратной последовательности. Успехов!

Масса бензонасоса

Система контактов в норме, а датчик уровня бензина пошаливает. Посмотрим, что там с массой бензонасоса. Она может быть плохо закрепленной. В таком случае, ничего качать бензонасос не сможет.

Сама масса бензонасоса крепится на него в районе ручника, под торпедой. Когда дергаешь ручной тормоз, можно задеть контакты массы бензонасоса, и соединение может пропасть.

Подтянуть массу бензонасоса нетрудно, трудно до нее добраться. А именно: достать контакт заземления массы, проводящий потерянное соединение. Убираем пластик под ручным тормозом и покрытие пола машины, соответственно; зачищаем контактик и крепко-накрепко цепляем массу на бензонасос.

Там же, где и закрепленная масса бензонасоса, под торпедой, находится его реле.

В идеале, при зажигании реле за пару мгновений создает нужное давление в системе и отключается. Если этого не происходит, давление в норме, но процесс не идет, поднимаем полностью переднюю облицовочную панель, закрывающую контакты музыки, и кондера и смотрим со стороны пассажира: там три релюшки, самая нижняя – это от бензонасоса. Когда поворочиваешь ключ, то реле издает характерный щелчок, работает. Если щелчка нет, реле накрылось или его контакты.

Как говориться, нечего мелочиться, если клеммы моторчика поддаются реанимации, то реле и его контакты лучше заменить. Удовольствие недорогое, местоположении для замены запчасти очень удобное.

Меры профилактики

Ресурс бензонасоса — 200 тысяч километров
пробега. На деле узел выходит из строя гораздо раньше. Чтобы продлить срок
службы и предотвратить поломки, надо регулярно проводить профилактические
мероприятия:

  1. Чаще менять топливный фильтр. Забитый фильтр приводит к повышенным
    нагрузкам на бензонасос. Поэтому лучше менять фильтр с периодичностью,
    указанной в инструкции по эксплуатации автомобиля.
  2. Заливать
    хорошее топливо. Заправка бензина с примесями приводит к ускоренному
    износу деталей насоса. Поэтому надо заправляться горючим только на
    проверенных АЗС.
  3. Чистить
    фильтр бензонасоса. Внутри насосов с электроприводом установлен фильтр
    тонкой очистки, который надо периодически чистить. Проблема в том, что
    большая часть фильтров несъемные.
  4. Использовать
    присадки к топливу. Они помогают очищать, защищать топливную систему,
    продлевая срок службы насоса.
  5. Своевременно проводить техобслуживание авто. Регулярное ТО
    позволяет вовремя обнаружить неисправности, связанные с бензонасосом, не
    дожидаясь серьезных поломок.

Соблюдение этих простых правил позволит
многократно увеличить срок безотказной работы бензонасоса, избежать дорогого
ремонта топливной системы автомобиля.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

  • неисправность регулятора давления топлива в рампе;
  • поломку бензонасоса или заметное снижение его производительности по причине износа;
  • сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

  • выход из строя предохранителя бензонасоса;
  • поломка реле бензонасоса;
  • проблемы с «массой» бензонасоса;
  • неисправность электромоторчика бензонасоса;
  • окисление или залом контактов и клемм бензонасоса;
  • неисправен сам бензонасос;

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

Диагностика и замена электрического топливного насоса на автомобилях семейства «Жигули»

В инжекторных двигателях классических ВАЗов бензонасос может утратить свою работоспособность как вследствие проблем с подачей к нему питания, так и по причине неисправности его электродвигателя. В первом случае ситуацию можно исправить путём диагностики и ремонта электрической цепи устройства. Но если из строя вышел электоромоторчик насоса, здесь поможет только его замена.

При неполадках, связанных с электрооборудованием цепи бензонасоса, он обычно, вообще не включается. Включите зажигание автомобиля, не запуская двигателя, и прислушайтесь. Сначала вы должны услышать щелчок реле, а после характерный «визг», издаваемый работающим электромоторчиком насоса. Если ничего подобного вы не услышали, начните диагностику с электрической цепи устройства.

Цепь насоса подключается к бортовой сети посредством отдельного реле, а её защиту обеспечивает предохранитель. Оба эти устройства расположены в дополнительном монтажном блоке автомобиля. Вы найдёте его под перчаточным ящиком. В нём установлены 3 реле и 3 предохранителя. Реле бензонасоса (на схеме обозначается R2) располагается посредине, а предохранитель (F3) слева от него. Предохранитель вытягиваем из посадочного места и проверяем его путём «прозвона» тестером. При выявлении его неисправности, меняем, не забывая соблюдать номинал (15 А).

Проверить работоспособность реле можно, установив на его место заведомо рабочее устройство. Поставьте вместо него реле, расположенное справа от диагностируемого, которое отвечает за цепь вентилятора радиатора. Если же такой вариант вас не устраивает, включите зажигание и замеряйте напряжение между розовым проводом, идущим к реле и «массой» автомобиля. Прибор должен показывать 12 В. Это значит, что устройство запитано. После этого нужно замкнуть розовый провод с серым на выводах реле. Так мы подключим бензонасос напрямую к аккумулятору. Если он заработает (раздастся тот самый «визг»), просто замените реле.

Реле топливного насоса расположено посредине (R2), а предохранитель — слева от него (F3)

Проверка давления топлива в системе

Основным показателем работы бензонасоса является давление, создаваемое им в системе. Если устройство включается, качает топливо, но двигатель работает с перебоями, не поленитесь проверить давление. Для этого потребуется манометр с пределом измерения 5–7, оснащённый бензостойким шлангом и резьбовым штуцером (если специального нет, можно использовать обычный шинный манометр). Последовательность действий следующая:

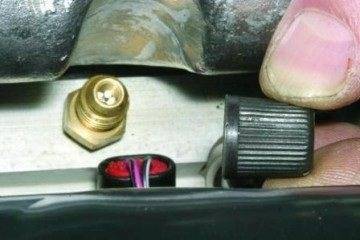

  1. На топливной рампе находим штуцер, закрытый пластиковым колпачком. Откручиваем колпачок и подсоединяем к штуцеру шланг манометра. Если ваш прибор не оборудован специальным резьбовым штуцером, шланг можно закрепить на «соске» при помощи небольшого хомута.

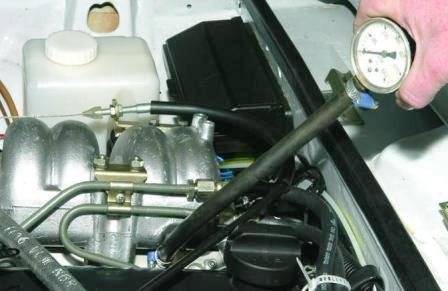

Штуцер для измерения давления

Давление в рампе должно быть 2,8–3,2 атмосферы

При снятии вакуумного шланга с регулятора давление должно упасть на 0,2–0,7 атмосфер

Профилактика неисправностей бензонасоса

Самая эффективная профилактика, позволяющая поддерживать бензонасос в рабочем состоянии – бережная эксплуатация агрегата, сводящаяся к выполнению следующих требований:

  • Плановые ремонты автомобиля обязательно должны включать в себя замену фильтров.
  • Необходимо не только соблюдать чистоту топливного бака и фильтрующего элемента, но тщательно следить за качеством топлива на предмет отсутствия песка и других примесей.
  • Исключается малейшая вероятность попадания в топливо воды.

Крайне важно беречь корпус устройства от механических повреждений, приводящих к появлению вмятин и трещин. Нарушение этого правила нередко приводит к быстрому коррозионному разрушению

Реле и предохранитель бензонасоса

Как только включается зажигание, моторчик насоса начинает работать – об этом свидетельствует характерный звук. Полная тишина указывает на поломку.

Так, реле защищает цепь от высоких пусковых токов, иногда достигающих 80 или даже 300 ампер. Принцип действия у данного элемента следующий – напряжение подается на электромагнитную катушку, та притягивает якорь и замыкает контакты.

Рассматриваемое реле способно выдержать 30 ампер. Превышение указанного показателя выводит элемент из строя (его обмотка может перегорать).

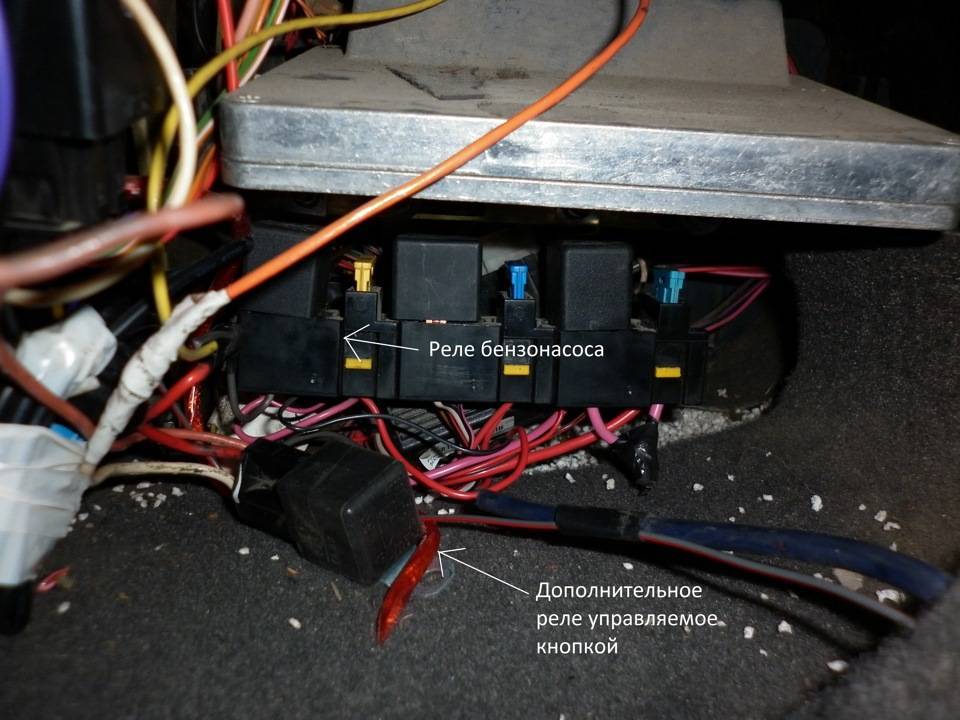

Чтобы обнаружить реле в инжекторной машине, распиновка не нужна – блок располагается в салоне, под панелью приборов. Снимите корпус (открутите 2 винтика), и вы увидите три элемента. Искомый находится точно в центре.

Местоположение предохранителя бензонасоса – левее реле. Он, кстати, также способен перегорать, а потому проверку начинают именно с него. Поступите так:

  • вытащите предохранитель и осмотрите;
  • убедитесь, что колодка не сломана;
  • при необходимости произведите замену.

Иногда предохранитель перегорает сразу же. Это означает, что проводку замкнуло (изоляцию может разъесть масло, или она перетирается из-за вибрации). При отсутствии распиновки, нужные жилы отыскивают тестером.

Также плавкая вставка перегорает, когда закоротило сам мотор насоса.

Если с предохранителем все в порядке, то возникает вопрос: как убедиться в работоспособности реле. Наиболее простой способ – при открытом блоке попытаться завести машину. Исправный узел издаст щелчок. Когда же катушка перегорела, то никаких звуков вы не услышите.

Иногда насос может включаться эпизодически. Это означает, что у реле загрязнены контакты. Поступите следующим образом:

  • отвинтите колодку, в которую вставлен элемент;
  • вытащите ее (провода не троньте);
  • замкните два противостоящих контакта.

Этот нехитрый прием позволит без всякой распиновки проверить бензонасос на работоспособность. Вы просто подадите на него питание в обход реле. Если моторчик включается напрямую, то его придется заменить.

Проверка бензонасоса карбюраторного авто (механический)

Механический топливный насос – схема

Чтобы проверить работоспособность топливного насоса, вам необходимо:

  1. Снимите топливопровод с впускного отверстия карбюратора.
  2. Опустите шланг в специально подготовленную прозрачную бутылку, вручную управляя рычагом насоса, вы заметите, насколько сильно и плотно подается топливо. Загрязнения воздуха не должны быть видны визуально.

Опоздание реактивного самолета не является признаком поломки, особенно если машина стояла на стоянке долгое время. Обычно основной причиной неисправности являются диафрагмы восемь и девять.

Однако необходимо проверить как фильтр, так и впускной / выпускной клапан.

Даже при замене сальников может произойти утечка топлива. В этом случае проблема заключается в герметичности корпуса топливного насоса из-за деформации при ремонте.

Подытожим:

Причин как электрических, так и механических неисправностей топливного насоса много, и необходимость найти / отремонтировать неисправность может застать вас врасплох. Следуя вышеперечисленным рекомендациям, вы сможете самостоятельно провести все необходимые мероприятия по диагностике данного устройства. А начать стоит с блока питания (если это электрический бензонасос) и работы диафрагмы при проверке ТНВД механического типа. Чаще всего нестабильная работа топливного насоса связана не с его выходом из строя, а с сопутствующими деталями – фильтром, обратным клапаном или форсунками.

Признаки неисправностей бензонасоса

Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:

  1. автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
  2. насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;

Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.

Как проверить топливо – воздушную систему Ваз 2110

Еще одной причиной по которой не заводиться Ваз 2110 может стать неисправная подача топливо воздушной смеси в двигатель автомобиля. В системе подачи воздуха неисправности случаются крайне редко и сводятся или к забитому наглухо воздушному фильтру или к блокировке воздушного канала посторонним предметом. Такие неисправности вряд ли возникнут на хорошо обслуживаемом личном автомобиле. Но если машина, например, служебная или недавно куплена, не лишним будет убедиться, что фильтр целый, а в канале не застряла тряпка после недавнего ремонта.

Система подачи топлива в двигатель управляется электронным блоком управления, который, в свою очередь, регулирует соотношение топлива и воздуха по показаниям датчика массового расхода воздуха (ДМРВ) и датчика положения дроссельной заслонки. Если оба они неисправны — ничего удивительного, что не заводится ВАЗ 2110.

Схема топливо воздушной системы Ваз 2110

Далее стоит проверить состояние воздушного фильтра, поскольку это делается проще всего. И, если ни одно из вышеперечисленных действий не помогло, — необходимо проверить давление в системе, создаваемое при работе топливным насосом. Подключите манометр к диагностическому штуцеру топливной рампы и замерьте давление. Его низкий уровень говорит о засоренном фильтре насоса, а высокий — о неисправности редуктора.

Нормальный уровень давления напрямую зависит от типа установленного в автомобиле ВАЗ 2110 двигателя:

  1. предел от 284 до 325 кПа является нормальным для двигателей типа 2111, 2112;
  2. предел от 364 до 400 кПа является нормальным для двигателей типа 21114, 21124.

Кстати, исправность топливного насоса можно также определить, отключив магистральный шланг подачи бензина на рампу и перекачав через него бензин в чистую емкость. Исправный насос накачает за минуту не менее 1,5 л. топлива.

Прислушайтесь также к работе стартера. Включается ли главное электромагнитное реле с характерным щелчком и работает ли вообще электромеханический привод блока. Несмотря на то, что конструкция стартера предельно проста, на нем запросто может потеряться электрический контакт либо выйти из строя редуктор. В последнем случае будет слышен характерный скрипящий либо свистящий звук.

Если стартер не вращается — следует демонтировать его из под капота авто. Процесс этот не займет много времени, как, собственно, и разборка самого блока. Стоит проверить исправность электрической части при помощи мультиметра, “прозвонив” обмотки, и разобрать редуктор. Большое количество смазки в нем в холодное время года не дает возможности вращаться стартеру.

Особенности бензонасосов механического типа

Конструктивно бензонасос такого типа представляет собой камеру, оборудованную двумя клапанами (впускным, выпускным). В состав бензонасоса входят разные элементы:

  • камера с крышкой;

  • кулачок привода;

  • сетчатый фильтр;

  • шток;

  • балансир;

  • толкатель;

  • диафрагма;

  • клапана (текстолитовые шайбы);

  • возвратная пружина;

  • рычаг.

Перед входом устанавливают сетку, обеспечивающую грубую фильтрацию, чтобы очистить топливо от крупного мусора. Это уберегает внутренние детали от повреждения и заклинивания рабочих частей насоса.

Место установки зависит от того, какие колеса в машине ведущие:

  • передние – распредвал двигателя;

  • задние – насос, подающий масло (на валу).

По какому принципу строится работа механического бензонасоса

Насос начинает работать под воздействием эксцентрикового кулачка, который находится на распредвалу. Во время вращения вала он давит на толкатель, чтобы усилие передалось приводному рычагу. С помощью рычага обеспечивается движение вниз штока, который соединен с диафрагмой. Этому движению пытается воспрепятствовать пружина, сопротивление которой нужно преодолеть. Из-за этого над диафрагмой образуется область с разрежением. Начинается открытие впускного клапана. После того, как клапан откроется, происходит закачка горючего в камеру.

Вал продолжает вращаться, и следующий поворот приводит в действие пружину. Чтобы шток вместе с диафрагмой и толкателем, а также приводной рычаг вернулись на исходную позицию, начинает действовать возвратная пружина. Это приводит к тому, что в области разрежения происходит повышение давления, которое закрывает впускной клапан. Открывшийся выпускной клапан под действием давления, когда мембрана достигла верхнего положения, проталкивает горючее через нагнетательный штуцер в карбюратор.

Топливный бензонасос устанавливается на небольшом расстоянии от карбюратора, поэтому не приходится создавать высокое давление. Фактически происходит засасывание механическим бензонасосом горючего в силовой агрегат из бензобака, а не проталкивание, как электрический.

Предусмотрена подкачка бензина ручным способом. Для этого на корпус бензонасоса устанавливается рычаг подкачки. Усилие передается кулачком непосредственно на шток и балансир. Но толкатель при этом не задействуется.

Работа бензонасоса начинается одновременно с включением зажигания и продолжается, пока мотор продолжает работать. От работоспособности нагнетательного устройства, в конечном счете, зависит работа силового агрегата. Автовладельцу приходится регулярно проверять работоспособность бензонасоса, чтобы двигатель не заглох в неподходящий момент.

Почему барахлит?

Рассмотрим основные неисправности.

  1. Главной, самой распространенной причиной того, что бензонасос сильно гудит, не справляется со своими функциями, является система фильтрации, которая включает топливные фильтры, а также специальную сетку, которая находится внутри бензонасоса. Заподозрить, что виновники именно здесь, можно по таким признакам: • ваш бензонасос гудит значительно сильнее, чем обычно. Причем, прислушиваться к нему нужно именно тогда, когда он запускается, сразу после поворота ключа зажигания. Когда уже включается мотор, вы вряд ли услышите, что насос гудит, ведь к нему присоединятся звуки работающего двигателя. К тому же, следует знать, что бензонасос ВАЗ 2110 гудит сильно сам по себе, а заглушает его шум топливо в баке, где он находится. Поэтому следует, садясь в машину, не включать сразу музыку, а прислушаться, как работают все ее системы; • в работе двигателя случаются провалы, что также говорит о том, что топливо подается с перебоями из-за загрязнения системы фильтрации; • на эти же неисправности указывает падение мощности. Скорее всего, сетка забита микрочастичками различной грязи, которая попадает в бензобак вместе с топливом, или же образовывается там же из-за конденсата и процессов коррозии.
  2. Увеличены зазоры, имеющиеся в нагнетателе. Об этой неисправности может свидетельствовать натужный звук. Слышно, что он работает с нагрузкой. Кроме того, падает мощность, у ВАЗ 2110 (инжектор) плохая приемистость. Зазоры увеличиваются по нескольким причинам. Зимой может кристаллизоваться конденсат, летом – снижается плотность топлива, из-за чего бензонасос хуже охлаждается и смазывается. То и другое провоцирует образование царапин, раковин, выемок, за счет чего увеличиваются зазоры;
  3. Бензонасос внезапно останавливается из-за клина нагнетателя, как следствие — поломки вилки, которая соединяет валы нагнетателя и электродвигателя. При этом перегорает предохранитель. Следует немедленно выключить зажигание. Есть опасение, что при остановке насоса и увеличении тока бензин может воспламениться;
  4. Кроме того, нельзя исключить неисправности электроники, передающей сигналы на бензонасос. Прежде чем начинать ее ремонт, следует проверить надежность всех соединений и проводки.

Реле

Рядом с массой, под приборной доской, расположено реле бензонасоса. Рабочее реле после включения зажигания позволяет насосу за несколько секунд создать требуемое давление в системе, после чего отключается. При повороте ключа в зажигании можно услышать негромкий щелчок, который означает, что реле бензонасоса включилось, и точно такой же при его отключении. Если реле не издает щелчков, то проблема в нем или в его контактах. Тогда его желательно заменить новым.

В поисках причины нерабочего бензонасоса нужно проверить и предохранитель. Он располагается под капотом и имеет сопротивление 15 А. Его нужно внимательно осмотреть, если он не рабочий, то следует заменить новым. Бензонасос в автомобиле ВАЗ-2110 погружен в бензин для активного охлаждения, и плохая привычка водить машину с минимальным количеством бензина в баке, может очень скоро привести мотор бензонасоса к нерабочему состоянию по причине подгорания.

Как вам статья?

Мне нравится1Не нравится

Понравилась статья? Поделиться с друзьями:
АвтоРалли
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
