Редуктор, принцип действия и сферы применения

Выбор нового редуктора

Подобрать новый редуктор заднего моста довольно просто. При этом в продаже встречаются почти идентичные оригиналу редукторы, которые отличаются лишь передаточным числом. Будьте особенно внимательны – если вы купите и установите редуктор с неподходящим передаточным числом, автомобиль будет вести себя странно. Данным компонент трансмиссии обычно ищут по параметрам транспорта, хотя автолюбитель может также искать его по:

• VIN-коду;
• Коду имеющегося редуктора.

Так как код детали обычно неизвестен до ее демонтажа, мы рекомендуем вести поиски по передаточному числу и параметрам автомобиля. Кстати, после того как вы найдете подходящий редуктор, внимательно осмотрите его. Часто в продаже можно увидеть редукторы с затертыми номерами заводской пары. Как правило, это оригинальные, но находившиеся в эксплуатации редуктора – они были восставлено (не всегда качественно) и пущены в розницу.

Отдельного упоминания стоят такие скрытые параметры редукторов, как… параметры металла

И вот почему мы заостряем на них внимание читателя: в продаже иногда встречаются не только восстановленные редукторы, но и изготовленные без соблюдения технологии. В идеале, шестерни редуктора должны быть на 1,5-2,0 мм насыщены углеродом, после чего закалены

Поверхность шестерней должна быть довольно твердой (около 55 ед.), а внутренность, напротив, вязкой. Обе шестерни должны иметь одинаковую твердость. Геометрия шестерен, как вы уже догадались, должна четко соблюдаться. После покупки редуктора имеет смысл отнести его на проверку к специалисту или воспользоваться твердомером, если он у вас есть.

Если вы не хотите «попасть» на некачественную деталь, то обращайтесь к проверенным продавцам или ищите ее в магазинах с хорошей репутацией. При покупке требуйте бумаги и требуйте выдачи гарантийного талона

Акцентируем ваше внимание: некачественные редуктора продаются очень часто, а выходят из строя такие автозапчасти довольно быстро. Как правило, в них стачиваются зубья шестерен или ломаются подшипники, так как качество используемых при их изготовлении материалов невысокого

Основные поломки и их признаки

Большинство типовых поломок возможно диагностировать без помощи специалистов сервиса по определённым признакам.

Типовые неисправности

К типовым неисправностям заднего редуктора грузовика относятся:

1. Износ главной пары.
2. Выход из строя подшипников.
3. Ослабление гайки крепления хвостовика.
4. Утечка масла.
5. Неправильная регулировка.

Другие поломки связаны с конструктивными особенностями узла на грузовиках определённых марок, серий, модификаций.

Признаки

Определить перечисленные типовые неисправности заднего редуктора грузового автомобиля можно по соответствующим характерным признакам:

1. Критический износ шестерён главной пары. Указывает усиливающийся воющий гул во время разгона грузовика. Если вой пропадает после отпускания педали газа, то это явный признак износа главной пары. При определённой степени износа гул может пропадать при стабильной полной нагрузке. При движении накатом гул пропадает.
2. Износ подшипников. Постоянное монотонное жужжание редуктора в диапазоне скоростей движения от 20 до 80 км/час. При более высокой скорости гудение глушится аэродинамическими шумами. Фактически он не пропадает, а просто перестаёт быть слышным. Признак проявляется во всех режимах — под нагрузкой, при езде накатом, торможении двигателем.
3. Самопроизвольное ослабление гайки крепления хвостовика. Приводит к его болтанию, что возможно определить при тактильной диагностике. Дефект может стать причиной постороннего стучащего шума при движении, а также вызывать ощутимые вибрации.
4. Утечка масла. Определяется визуально при внешнем осмотре узла. Приводит к перегреву и ускоренному износу трущихся деталей механизма.
5. Неправильная регулировка. Проявляется в виде постороннего шума после замены редуктора. Если шума не было, а потом он внезапно появился, то он, скорее всего, указывает на одну из предыдущих неисправностей.

Как разобрать редуктор

Корпус редуктора имеет некоторые особенности, в результате чего такое устройство разбирается по определенной схеме. Этот процесс необходим, если по какой-то причине устройство редуктора перестал нормально функционировать. Некоторые поступают неправильно: когда редуктор ломается, его просто выбрасывают. Однако при правильном подходе к этому делу оборудование может быть отремонтировано, после чего техника будет функционировать так же, как и раньше.

Кроме того, как уже указывалось ранее, купить запчасти для автомобиля или мотороллера сложно, поэтому не стоит зря ими разбрасываться.

• • Если корпус редуктора некоторое время находился в разобранном состоянии, то для начала его было бы неплохо очистить от пыли и грязи;
  • Открутить все болты, которые стягивают редуктор. Взять строительный фен. С его помощью со всех сторон прогреть устройство, после чего деревянной киянкой постучать по корпусу. Делать это нужно до тех пор, пока он не разойдется на две половинки;
  • Теперь можно выяснить, что повлекло за собой поломку. Естественно, есть разные типы редукторов, поэтому следует это учитывать, во время поисков причины неисправности. Редуктор мог выйти из строя по двум основным причинам: был сломан первичный вал или его подшипник, либо стерлись зубья шестерен. Обе запчасти придется заменить, если они сломаны;
  • Шестерни и подшипники следует снять, чтобы их заменить новыми запчастями;
  • Извлечь стопорный щит;
  • Снять стопорное кольцо и вынуть полуось из чашки;
  • Перед началом сборки всех деталей обратно, нужно проверить их целостность;
  • Когда корпус редуктора полностью собран, его можно отправлять в отведенное место.

Планетарный редуктор: описание,преимущества,характеристики,принцип работы.

Червячный редуктор: описание.виды.принцип работы,ремонт,фото,видео.

Снятие и замена узла

Мы не рекомендуем производить ремонт элементов заднего моста самостоятельно. Эту работу лучше доверить мастеру, однако если вы все же хотите попробовать, то вам понадобятся сами детали для замены, стандартный набор ключей, молоток, выколотка, новое масло редуктора, перчатки. Работа может занять до нескольких часов, особенно если вы делаете это в первый раз. И вот как выглядит алгоритм работы:

1. Открутить сливную пробку и слить масло;
2. Снять колеса автомобиля;
3. Снять элементы тормоза;
4. Выкрутить крепления полуосей с помощью торцевого ключа;
5. Демонтировать полуоси;
6. Разобрать карданный вал, не забывая проставить метки и подобрать новые гайки для дальнейшей обратной сборки;
7. Выкрутить крепежи редуктора торцевым ключом;
8. Снять редуктор и осмотреть его – по необходимости заменить сальники, фланцы, сателлиты или вовсе установить новый механизм;
9. Провести очистные работы;
10. Поставить редуктор на место, залить масло и провести обратный монтаж.

Отдельно стоит рассказать о диагностике и обслуживании снятого редуктора. Как только он оказался у вас в руках, снимите все подшипники, сателлиты, фланцы и оси, после чего внимательно их осмотрите. Как и было указано выше, изношенные детали нуждаются в замене. Оставшиеся детали промойте в бензине и протрите. При обратной сборке не забудьте о регулировке редуктора. Также не забывайте о том, что ведомая шестерня должна иметь небольшой люфт – при нагрузке вращающиеся детали слегка расширяются, так что присутствие люфта не будет проблемой.

Принципиальное устройство агрегата

Корпус редуктора обычно выполняется из литого металла повышенной прочности с термозащитным покрытием. Например, это может быть литейный чугун или стальной сплав. Если технологическими требованиями ставится задача облегчения конструкции, то могут использоваться и легкосплавные корпуса. Внешняя часть имеет узлы для крепления – так называемые лапки и ушки, благодаря которым агрегат надежно фиксируется к месту эксплуатации. Также предусматриваются каналы для герметизации и уплотнения, препятствующие вытеканию технических жидкостей. Но что такое редуктор изнутри? В центральной части размещается механическая инфраструктура, непосредственно обеспечивающая силовой крутящий момент на базе моста. Это система ведомых и ведущих шестерней, которые взаимодействуют с валом. Ведомая группа обычно превосходит по размерам ведущую, а также имеет больше зубцов, перемещающих функциональные узлы.

Устройство и принцип работы редукторного агрегата

Редукторный агрегат заднеприводных автомобилей в большинстве случаев работает в одной связке с дифференциалом, и устанавливается непосредственно в задний мост. На легковых автомобилях с независимой задней подвеской редуктор может крепиться непосредственно к днищу кузова, и соединяться с ведущими колесами при помощи полуосей. Основными элементами редукторного устройства заднего моста являются ведущая и ведомая шестерни, а также сателлиты – элементы дифференциала.

В большинстве случаев редукторы заднего моста относятся к гипоидному типу, и соединяются с коробкой передач при помощи карданного вала. Карданный вал благодаря нескольким болтам сочленяется с хвостовиком ведущей шестерни, которая в свою очередь передаёт усилие на ведомую шестерню и на дифференциал.

Внутри дифференциала имеются шлицевые втулки, в которые вставляются законцовки полуосей. Эти втулки являются частью одной из шестерён дифференциала. При помощи полуосей крутящий момент передаётся на ступицы задних колес. У машин с передним приводом отсутствует передний мост, и редукторное устройство автомобилей этого типа интегрировано в КПП.

А что же такое РЕДУКТОР?

Редуктор — устройство, передающее и преобразующее вращающий момент, с одной или несколькими механическими передачами. У редукторов есть много характеристик, такие как КПД, передаточное отношение, передаваемая мощность, максимальные угловые скорости валов, количество ведущих и ведомых валов, тип и количество передач и ступеней.

Автомобильный редуктор ВАЗ имеет одну механическую передачу, один ведущий и два ведомых вала. В первую очередь в выборе редуктора нужно обращать на передаточное отношение. Заводом на ВАЗ за все время устанавливались редукторы с отношением 3.9 4.1 4.3 4.44. Эти цифры означают, что для того, что бы колесо сделало один оборот карданному валу нужно сделать 3.9, 4.1, 4.3 и 4.44 оборота соответственно.

На графике представлена зависимость скорости автомобиля от оборотов двигателя с разными главными парами в редукторе(при неизменных отношениях коробки передач)график зависимости скорости от оборотов двигателя

Как видно из графика чем выше отношение главной пары в редукторе, тем быстрее машина набирает скорость, но в то же время теряется максимальная скорость. Поэтому выбирая главную пару нужно учитывать степень подготовки двигателя и тип поведения машины. На каждое переключение передачи тратится время, как на сам процесс перемены передач, так и на и время пробуксовки сцепления. В случае с короткой главной парой имеем очень хороший уровень ускорения, но очень недолго, и приходится чаще делать перерывы в разгоне для переключения передач, что сводит на нет все преимущества короткой главной пары. С другой стороны в ралли короткие ГП пользуются заслуженным успехом, как и максимально сближенные ряды коробки передач, для того, чтобы в любой точке любого поворота иметь максимально возможную для него скорость, поэтому раллисты жертвуют и максимальной скоростью и разгоном на прямой ради того, чтобы всегда иметь верную передачу в повороте. Но в случае с дрэгом всё иначе, и короткой трансмиссией спасаются те, у кого относительно слабый мотор, и финишируют на отсечке на 5-6 передаче.

Кроме редукторов со стандартным передаточным отношением существуют «спортивные» с передаточным числом 4.78 5.13 5.38.

Еще одним важным моментом, если машина всё таки используется в спорте, является блокировка дифференциала. В редукторе кроме шестерней главной передачи находится так же и дифференциал, который распределяет вращение на колеса. Например, при повороте машины внутреннее, относительно поворота, колесо пройдет меньшее расстояние, чем внешнее, поэтому для компенсации этой разницы оборотов колес и существует дифференциал. Но если машина одним ведущим колесом встанет на поверхность с меньшим коэффициентом трения, чем другое колесо, то существует вероятность того, что одно колесо будет крутится на месте, а другое стоять на месте, так как весь момент будет передаваться на то колесо которое меньше сопротивляется вращению. Для избежания таких случаев существуют так называемые блокировки дифференциала.

Сделать самоблокирующийся дифференциал сложно, поэтому некоторые делают заблокированный дифференциал. Для этого просто заваривают сателлиты в редукторе. Однако такой способ плох тем, что у самоблокирующегося дифференциала есть определенный момент, при котором происходит блокировка, т.е. в поворотах он все таки работает как дифференциал, а просто «заваренный редуктор» будет заблокирован всегда, соответственно руление машиной на малых скоростях будет затруднительным. Но если машина используется в дрэге, кроссе или ралли то можно заварить дифференциал, как показано на рисунках, завариваются сателлиты.

Схема редуктора, собранного из деталей списанной машины

Этот редуктор собран из деталей главного привода машины ГАЗ — 69. Конические шестерни вращаются от звездочки привода, который закреплен на хвостовике. Затем крутящийся момент перенаправляется на одну из двух ведомых шестерней, которые вращаются в подшипниках под номером 206 на шлицевом валу. В нужное время работает та шестерня, которая сцепляется с втулкой реверса на центральном шлице вала. Затем карданом движение передается дифференциалу или же ведущему колесу механического транспорта.

И заключающий важный момент для владельцев мотоблоков или минитракторов. При покупке механизма цена также играет важную роль, потому что на дешевые агрегаты в основном устанавливаются неразборные редукторы. Такие механизмы ненадежны для долгосрочной работы. Этот редуктор при надобности невозможно отремонтировать, разобрать или собрать, поменять детали. Его изготавливают из металла низкого качества, детали у него негельзированные.

На дорогие агрегаты устанавливаются редукторы, которые можно разобрать, а это позволяет производить техническое обслуживание редуктора и ремонт. Как и любой другой механический транспорт нуждается в постоянной перепроверки, ремонте, обновлении, так и редуктор необходимо постоянно просматривать и контролировать. Время от времени обязательно проводить диагностику механизма, для предотвращения поломок в дальнейшем.

При покупке выгоднее купить более дорогой редуктор, потому что он послужит вам дольше.

Разница между дифференциалом и редуктором

Если говорить простыми словами, то дифференциал — составная часть редуктора. В качестве аналогии подойдет антифриз и тосол. Первый — класс охлаждающих жидкостей, второй — торговая марка. Редуктор условно можно назвать комплексом, состоящим из ведущей и ведомой шестерни. Все остальное относится к механизму дифференциала.

Редуктор передает и преобразует крутящий момент, увеличивает или понижает его. Для автомобилей характерен второй вариант. На ведущей шестерне около 11 зубцов, а на ведомой целых 43. Соотношение составляет 3,9 к 1. Если не учитывать работу коробки передач, изначальные 1000 об/мин превращаются в 256 об/мин. Межколесный дифференциал «разветвляет» вращение на две полуоси и обеспечивает разные угловые скорости.

ГАЗ Соболь Железный дровосек › Бортжурнал › Редуктор заднего моста. Часть 2.

вот даже не знаю что и думать, на вчерашнюю запись более 100 лайков и… и ни одного комментария!То ли настолько интересно, что кому нужно дыхание затаили, то ли ну его в пень, такой хоккей никому не интересен.Когда нет обратной связи — это не есть хорошо(

Тем не мене продолжаю!

перед дальнейшим описанием вам нужно посмотреть 2 видео (второе из трёх частей) по настройке редуктора заднего моста (именно технологиями оттуда я буду пользоваться в дальнейшем).Вот это видео покажет как подбирать толщину регулировочной шайбы под подшипником хвостовика без всяких индикаторов

Небольшая подсказка — для экономии своего времени нажимайте в ютубе кнопку настойки (шестеренка снизу) и выбирайте там скорость просмотра 1,5 или 2, я на всех видео что смотрю делаю подобным образом, очень экономит время!

https://youtube.com/watch?v=7-R8yWVxfaY

https://youtube.com/watch?v=zHvu8XzjMPk

https://youtube.com/watch?v=K9L1SKKbwsQ

тут 3 части из которых можно выяснить много полезного, хотя и воды тут хватает, по сути половина информации в этой трилогии про ремонт редуктора для вас как для пользователя тут избыточна, так что просто посмотрите и далее послушайте что я вам расскажу)

Плюс вы же уже смотрите на 1,5-2ой скорости, так что этим вы компенсируете воду и ненужные для вас описания его приспособлений для ремонта, зато подробно рассмотрите устройство газелевско-соболинного редуктора (волговский почти такой же. за исключением чуть проще устроенного дифференциала) и тебольшой трудности из-за несъёмного корпуса редуктора

Вот хвостовик моста волги 1998 года (слева) и соболя 2007 года (справа).

Важны не года и не с чего они, а принцип осуществления преднятяга подшипников

У втулки однозначный плюс — это поддержание нужного преднатяга у подшипников даже при их износе за счёт упругости

стоит она между подшипниками вот так

при затяжке деформируется и осуществляет расчётный преднатяг (прижатие подшипников) с нужным тепловым зазором для их корректной работы

Ставиться она только на предназначенные под неё хвостовики и как вы уже поняли из просмотренного видео — минусов у неё два.1) она одноразовая, поэтому при замене сальника хвостовика её нужно менять на новую (как и при любом другом случае с откручиванием гайки хвостовика!)2) Купить новую исправную — это реальная лотерея, в видео вы уже увидели как выбирать годную втулку по звуку (эй, а я же вам говорил, что посмотреть нужно было в начале поста, а не сейчас искать!) и как важно брать втулку промеряя её высоту

Второй метод осуществления преднатяга- это использование такой калёной шайбы

И обеспечивает точное расстояние между подшипниками таким образом

Преимущества у неё — это пожалуй простота. Ставите точный размер (как его подобрать — расскажу чуть позже. при сборке редуктора. в видео этого не будет!). Плюс при замене сальника, если подшипники у вас не прослабли и не износились. то просто меняете, закручиваете хвостовик со «все дури» и в ус не дуете

Минусы- если подшипники прослабли и начали проворачиваться — шайба может протереться и износ пойдёт ещё более быстро

Так же минусом является необходимость проверки люфта хвостовика при каждой замене масла, что бы при необходимости разобрать поменять её на более толстую.

Как это делать и что нужно для такой замены — опять же в следующих бортовиках

А пока я беру волговскую заводскую главную пару… обозначения у неё набиты вот тут

на на хвостовике указано «смещение»

Снимаю старый подшипник, для начала строгиваю зубилом на 3-4 мм

далее проще всего, если у вас нет «конского» съёмника, навернуть на хвостовик гайку, вставить хвостовик так, что бы что то залезло под подшипник и ударами по гайке. накрученной на хвостовик сбивать сердечник из подшипника. Я для этого использовал… старую тормозную колодку от соболя)

со вторым хвостовиком нужно сделать аналогично

потому как если повезёт то одна из двух регулировочных шайб ( оказывается их найти не так и просто!) подойдёт вам для установки новой главной пары в ваш корпус

Присмотрев первое видео вы уже поняли, как нужно будет определять толщину этой шайбы. но не спешите повторять, я в следующих бортовиках покажу как сделать такой подбор ещё проще)

Таким образом я с вами по теоретической части хвостовиков полностью разобрался, осталось закрепить на практике.Ещё пару бортовиков и будет вам описание как на деле используя кое что из первого видео, кое что из трёх других и кроме этого добавив немного от себя сделать настройку пятна контакта и идеальный преднатяг подшипников (как на начальном этапе так и при дальнейшей эксплуатации по факту их износа ).

На раз плюнуть будете это в дальнейшем делать и себе и тому парню)

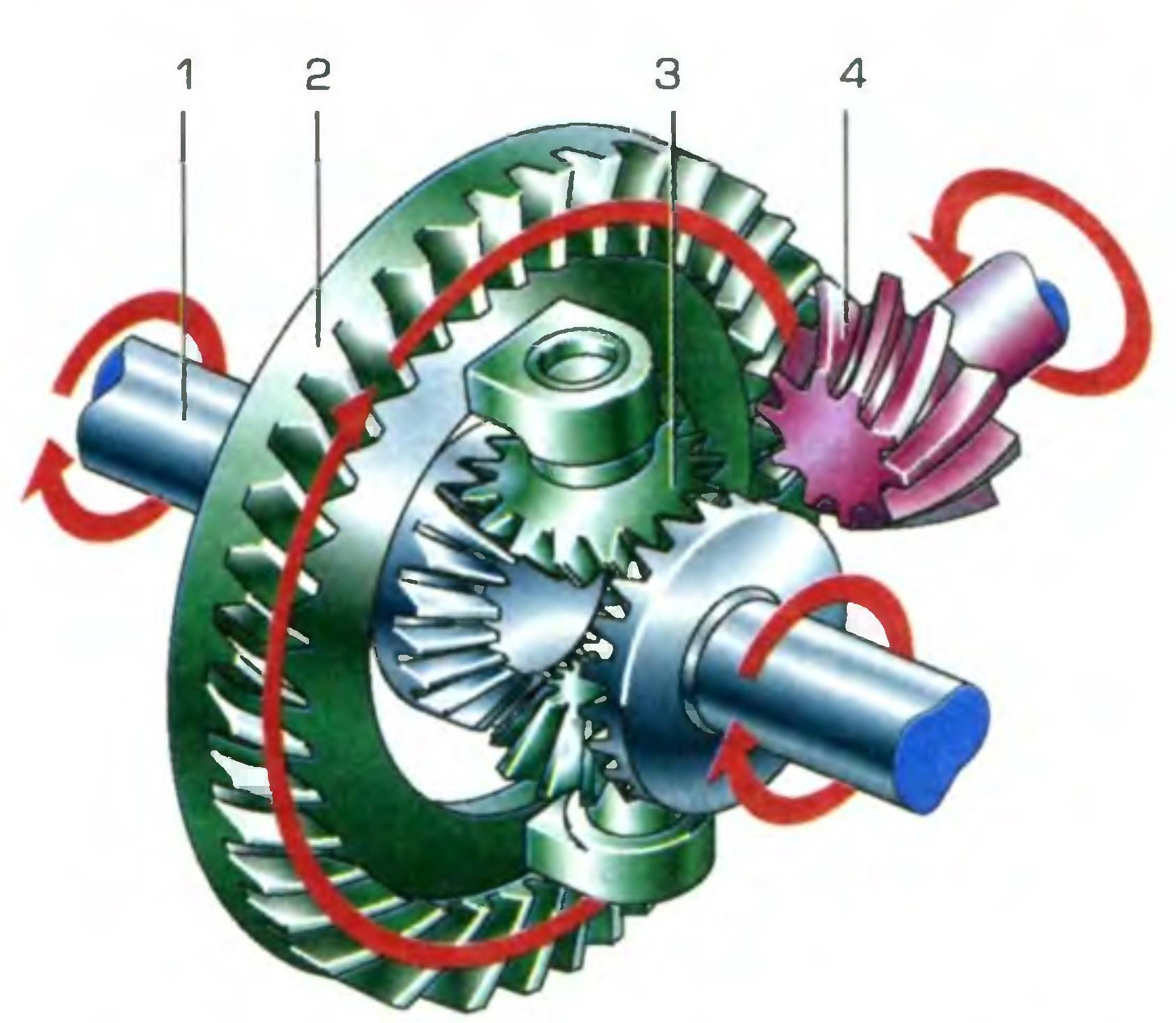

Устройство редуктора заднего моста

Рассматривать устройство подобного узла необходимо совместно с другими элементами, входящими в его состав.

• главная передача (ГП);
• межколесный дифференциал.

Мощность от ДВС, если быть совершенно точным – от КПП, через ведущую шестерню 3 поступает на ведомую шестерню 2. Эта пара шестеренок называется главной передачей, и она изменяет величину момента и направление его передачи.

Ведомая шестерня связана с полуосями, через которые мощность от двигателя поступает на колеса. Межколесный дифференциал позволяет ее распределить между различными полуосями, и дает им возможность двигаться с различной скоростью, при изменении направления движения.

Подобный принцип построения реализован во многих заднеприводных машинах, не являются исключениями автомобили ВАЗ, такие модели как 2106, 2107, Газель. Такое устройство показало свою надежность и способность работать в самых сложных условиях.

Конструктивные особенности редуктора

Конструктивное исполнение – это корпус, внутри которого находятся все элементы передачи – валы, шестерни и подшипники, зубчатые колеса и другие. За счет разницы передаточных чисел сопряженных шестерен, редуктор может снижать скорость вращения выходного вала, относительно скорости входного. Благодаря этому свойству, редуктор активно используется как привод для разных двигателей и механизмов. Универсальность применения, которой обладает редуктор, предопределяет его широкое применение в промышленности.

Для работы, например, конвейера, нужны подшипники и приводные цепи, способные обеспечить движение различных транспортеров и грузовых площадок. Все конвейерные механизмы приводит в движение мотор-редуктор, представляющий собой электродвигатель, конструктивно совмещенный с центральной шестерней редуктора любого типа передачи.

Благодаря тому, что мотор-редуктор имеет простую конструкцию, он не требует постоянного технического обслуживания, а его компактные размеры позволяют закрепить на раму подъемного механизма, не занимая лишнего пространства. В редукторах высокоточного позиционирования, используются радиально-аксиальные подшипники, установленные в композитные положения, обеспечивающие плавное и бесшумное вращение вала. Редукторы разного типа устроены по своему, их валы могут находиться как в одной плоскости, так и под углом друг к другу. От этого зависит производительность редуктора и его передаточное число.

Цилиндрические редукторы – классификация, преимущества и недостатки

Цилиндрические редукторы входят в большую группу механизмов, что характеризуются применением сцепления в виде зубчатых передач цилиндрического типа. Классифицируются подобные агрегаты согласно следующим признакам:

1. Количеству передач – цилиндрический одноступенчатый редуктор, двух и трехступенчатые механизмы.
2. Расстоянию между осями выходных и входных валов. Так, редуктор цилиндрический соосный двухступенчатый отличается меньшим расстоянием между осями валов по сравнению с расстояниями между осями передач. Выходной и входной валы здесь направлены в различные стороны.
3. Способу монтажа – на фланцах, в виде насадной установки (цилиндрический одноступенчатый редуктор с входным полым валом), на лапах.

Достоинства редукторов с цилиндрическим типом привода

Среди основных преимуществ конструкции, которыми отличаются трехступенчатые редуктора цилиндрические, одно и двухступенчатые механизмы, стоит отметить высокие показатели коэффициента полезного действия.

Обычно, КПД цилиндрических систем с зубчатой передачей составляет более 90%, что способствует энергетической экономичности подобных устройств.

Даже самый простой редуктор цилиндрический одноступенчатый отличается высокой нагрузочной способностью. Системы данной категории способны к передаче высочайшей мощности без заметных потерь.

К этому стоит добавить незначительный люфт выходных валов. Поэтому кинетическая точность хода в редукторах цилиндрического типа значительно выше по сравнению с механизмами, в которых применяется червячная передача.

Значение также имеет низкий уровень нагрева. Высокий коэффициент полезного действия создает условия, при которых редукторы цилиндрические двухступенчатые передают практически весь объем энергии потребителю, относительно не рассеиваясь.

При любых показателях передаточных чисел отсутствует эффект самоторможения. Это способствует обратимости процесса, так как выходной вал предполагает возможность обратного проворачивания.

Любой цилиндрический редуктор двухступенчатый демонстрирует уверенную работу при наличии крайне неравномерных нагрузок.

Сбои здесь остаются крайне редким явлением даже в случаях частых остановок, запусков системы. Наличие данного качества способствует применению цилиндрических редукторов в виде составляющей приводов промышленных и бытовых измельчителей, шредеров, дробилок, других механических агрегатов с пульсирующими нагрузками.

Решение цилиндрический редуктор двухступенчатый купить является действительно рациональным по сравнению с прочими доступными вариантами, так как подобные системы отличаются простотой и надежностью в эксплуатации, а их ремонт не нуждается в существенных трудозатратах.

В конечном итоге, высокая вариативность передач зубчатого типа дает возможность подобрать редуктор цилиндрический трехступенчатый, который обеспечит значение передаточных чисел наиболее близкое к оптимальному, необходимому в существующих условиях.

Недостатки конструкции

Несмотря на широкий ряд преимуществ, редукторы цилиндрического типа имеют заметные недостатки:

1. Редуктор цилиндрический трехступенчатый функционирует при низких передаточных числах на одной ступени. Применение зубчатых передач приводит к необходимости повышения количества ступеней, что приводит к увеличению габаритов агрегата.
2. Высокий уровень шума во время работы. Одно, двух и трехступенчатый цилиндрический редуктор издает значительно больше шума по сравнению с шумами, которые присутствуют при функционировании систем с червячными передачами.
3. Отсутствие эффекта обратимости – самоторможения. Данная функция выступает откровенным недостатком лишь в тех случаях, если при наличии внешней нагрузки не возникает необходимость поворота выходных валов.

Сферы применения

В настоящее время цилиндрический трехступенчатый редуктор, одно и двухступенчатые системы активно используются в сельскохозяйственной, строительной сфере.

Благодаря очевидным преимуществам редукторы данного типа находят широкое применение в области машиностроения.

Цилиндрические редукторы являются незаменимыми при комплектации измельчителей, приводов мешалок, всевозможных экструдеров, оборудования станков по резке металла.

В целом же, редукторы цилиндрического типа становятся незаменимыми при крайне ограниченности рабочей площади и поэтому выступают оптимальным решением для выполнения самых многочисленных задач.

Разнообразие вариантов исполнения, монтажных позиций значительно расширяет области их возможной эксплуатации в самых стесненных условиях.

Устройство редуктора

Виды редукторов

Назначение редуктора это передача крутящего момента от привода к исполнительному механизму и изменение крутящего момента и угловой скорости, в том числе и направление вращения вала. В машиностроении применяются червячные, цилиндрические, конические, планетарные, волновые и другие виды редукторов. Они применяются для привода барабанов лебедок грузовых и пассажирских лифтов или конвейерных лент, в червячных и шестеренных талях, для вращения валков прокатных станов и т.д. Основной рабочий орган редуктора это зубчатое колесо, которое входит в зацепление с сопряженным колесом, обеспечивая передачу крутящего момента. В цилиндрическом редукторе, применяемом для передачи крутящего момента между параллельными валами, применяется цилиндрическое зубчатое колесо, зацепление в котором может быть прямозубым, косозубым или шевронным. Для передачи вращения между перпендикулярно расположенными валами применяются червячный или конический редуктор. В червячном редукторе применяется т.н. червячная передача, состоящая из червяка и червячного колеса. Червяк может быть цилиндрическим или глобоидным. В коническом редукторе применяются конические колеса с прямозубым или косозубым зацеплением, оси вращения которых расположены под 90° друг к другу. Наиболее сложным, производительным и дорогим является планетарный редуктор, который применятся для передачи вращения между соосными валами, где требуется обеспечение больших передаточных чисел, высокой производительности и компактности.

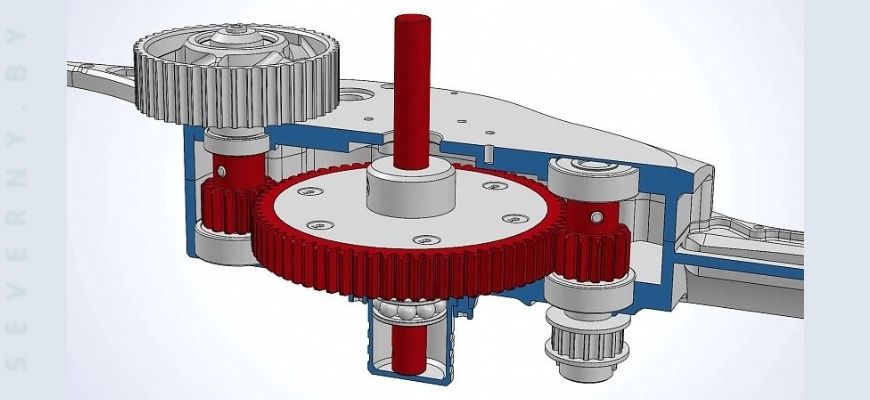

Как устроен редуктор

Рассмотрим назначение и устройство редуктора, принцип работы на примере двухступенчатого цилиндрического редуктора.

Основные элементы редуктора это корпус, в котором смонтированы детали редуктора, тихоходный вал, обозначен буквой Т и быстроходный вал (Б), промежуточный вал и зубчатые колеса. Так как основное назначение редуктора это повышение крутящего момента за счет редуцирования, т.е. уменьшения угловой скорости вращения выходного вала, то тихоходный вал соединен с исполнительным механизмом, а быстроходный вал соединен с приводом (электродвигатель, гидромотор или ДВС). На быстроходном валу смонтировано зубчатое колесо, которое вращается с теми же параметрами, что и быстроходный вал. Это зубчатое колесо входит в зацепление с колесом большего диаметра, расположенным на одном конце промежуточного вала. За счет разницы в диаметрах промежуточное колесо вращается медленнее, но с большим крутящим моментом. На второй конец промежуточного вала смонтировано зубчатое колесо меньшего диаметра, но вращающееся с той же скоростью и моментом.

Малое колесо промежуточного вала передает вращение на зубчатое колесо тихоходного вала, имеющее больший диаметр, поэтому снижение скорости вращение и прирост момента повторяются. Таким образом, в таком редукторе выполнены два зацепления, производящие уменьшение скорости вращения и увеличение крутящего момента. Каждое зацепление имеет свое передаточное отношение равное отношению угловых скоростей или диаметров колес. Передаточное отношение редуктора это произведение передаточных отношений отдельных пар колес. Таким образом, получаем двухступенчатый редуктор, состоящий из двух пар зубчатых колес, передающих крутящий момент. На данном примере мы узнали, как устроен редуктор.

Устройство и работа планетарного редуктора

Червячный, цилиндрический и конические редуктора имеют, в общем, схожую конструкцию – зубчатые колеса соединены последовательно и в зацепление всегда находятся два колеса, причем каждый вал приводится в движение своим колесом. Это обеспечивает простоту конструкции, надежность, однако приводит к увеличению габаритов и массы.

В планетарном редукторе применен иной принцип устройства и работы. Простая планетарная передача состоит из шестерен-сателлитов 2, закрепленных на водиле 4, вращающихся вокруг центральной, солнечной шестерни 1, при этом опорой для шестерен-сателлитов служит неподвижная коронная шестерня 3. Вращение передается несколькими сателлитами, которые вращаются вокруг солнечной шестерни. Вследствие этого уменьшается нагрузка на центральное колесо. Передаточное отношение определяется отношением угловой скорости солнечной шестерни к угловой скорости водила. Планетарные передачи так же могут быть многоступенчатыми, где применяется несколько рядов сателлитов и солнечных шестерен, что увеличивает передаточное число до 1000 и более. Планетарные редуктора применяются в приводах требующих высоких оборотов, например приводы транспортных машин, коробках передач, сервоприводах и т.д.
