Раздаточная коробка уаз

Снятие хвостовика раздатки УАЗ 469

Для замены подшипника хвостовика раздатки УАЗ 469 необходимо сначала снять сам хвостовик раздатки. Для этого следуйте следующим шагам:

1. Поднимите переднюю и заднюю части автомобиля и установите его на надежные опоры.
2. Отсоедините карданный вал от раздаточной коробки. Для этого отверните крепежные болты и удалите карданный вал.
3. Отверните крепежные болты, которыми хвостовик раздатки крепится к корпусу раздаточной коробки.
4. Аккуратно отделите хвостовик раздатки от корпуса раздаточной коробки и удалите его.

После выполнения этих шагов хвостовик раздатки будет полностью снят, и вы сможете приступить к замене подшипника

Обратите внимание, что перед началом снятия хвостовика раздатки рекомендуется подготовить все необходимые инструменты и запасные части для замены подшипника. Также будьте осторожны и следуйте инструкциям производителя, чтобы избежать повреждения автомобиля или получения травм

Поиск неисправных деталей, их ремонт и замена

Перед осмотром все детали необходимо прочистить щеточкой и промыть.

Сальники. Считаются непригодными, если износ их рабочей кромки превышает 1 мм. При любом незначительном повреждении деталь меняют на новую.
Крышки и картер. Трещины, вмятины, сколы — все это является весомой причиной для замены на новые детали. Однако при очень мелких повреждениях можно обойтись обычной зачисткой поврежденного места напильником.
Шестерни. Изношенные зубья и их выкрашивание — повод заменить деталь. В противном случае это приведет к ухудшению управляемости на сложных участках дорог и увеличению нагрузки на двигатель.
Валы. У этих устройств первым делом проверяются на износ шлицы, рабочая поверхность и резьба. Установив на призмы и поворачивая рукой валы переднего и заднего привода, а также ведущий вал, проверяем биение торцовой части, которое не должно превышать десятую долю миллиметра.
Подшипники. Проверяются на наличие царапин и других повреждений на поверхности. Любые трещины и сколы свидетельствуют о необходимости замены подшипника. Работа детали должна быть безупречной

Важно, чтобы ее повороты выполнялись без заеданий и посторонних звуков. В противном случае подшипник не годен и подлежит замене.
Муфта и ступица

Может иметь зазубрины, заусенцы и задиры, которые достаточно зачистить напильником. Если на муфте торцы зубьев подверглись разрушению или деформации, деталь нужно заменить.
Дифференциал. При небольших повреждениях на поверхности оси сателлитов их можно отшлифовать мелкозернистой наждачкой. Если же повреждения значительные, то ось придется сменить.

https://youtube.com/watch?v=uMT7N1C7PMY

Раздатку УАЗ собирают в последовательности, обратной той, в которой она разбиралась, и прежде чем установить узел на место, проверяют его работу на стенде

Функционирование должно быть безупречным, сборка — правильной, и важно, чтобы масло не вытекало. Испытания проводятся сначала на большей передаче, затем на меньшей

Под нагрузкой проверяют работу на втором режиме, на остальных — без нагрузки. Исправность дифференциала проверяется на первом режиме, при этом постепенно притормаживают до полной остановки.

Назначение узла

Для включения полного привода используется коробка передач УАЗ 469. Механизм является двухступенчатым. Это позволяет удвоить диапазон скоростей прямого и обратного хода. Снижение крутящего момента при движении по бездорожью уменьшает степень пробуксовки колес.

УАЗ 469 имеет постоянно подключаемый задний мост. Передняя ось регулируется. Его активация предусмотрена производителем для езды по некачественным поверхностям.

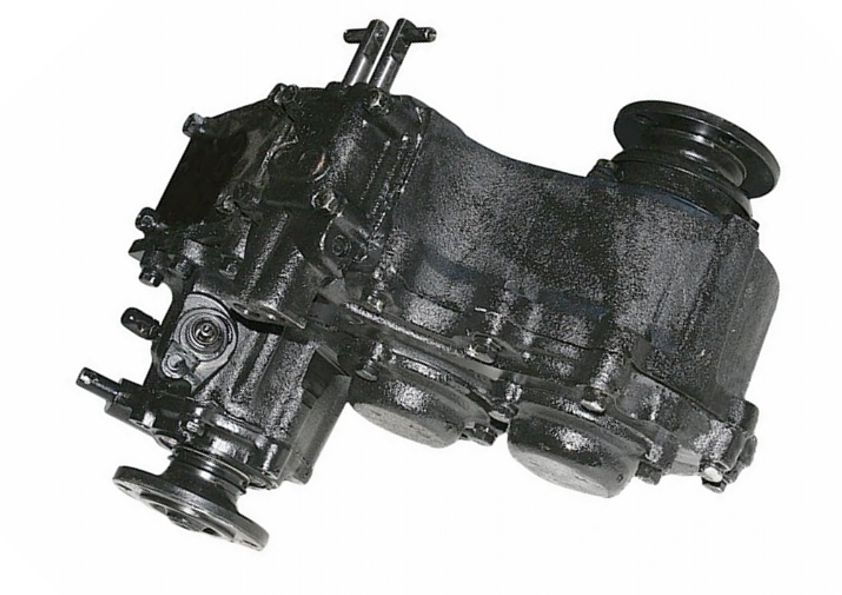

Корпус раздаточной коробки

Коробка передач в УАЗ 469 чугунная. В плоскости корпуса имеется деление, перпендикулярное оси валов. Два трубчатых штифта фиксируют взаимное положение половинок корпуса. Картер обрабатывается вместе с крышкой. По этой причине они не являются индивидуально взаимозаменяемыми.

В верхней части картера имеется люк. Он закрывается крышкой. При необходимости здесь устанавливается отбор мощности. РК центрируется в редукторе с помощью двухрядного радиально-упорного подшипника через промежуточный сепаратор. Между обеими коробками находится несущая пластина и уплотнения.

Картер коробки передач состоит из двух половин. Для предотвращения утечки масла, циркулирующего в камерах редуктора во время его работы, между ними устанавливается уплотнение. Сальники устанавливаются в местах установки валов, выступающих из корпуса. Они надежно удерживают смазочные материалы внутри узла во время движения автомобиля.

Коробка передач, шестерни и валы испытывают значительные нагрузки. Во время преодоления препятствий, когда задействованы все механизмы, металлические детали нагреваются. Масло внутри корпуса испаряется, и в полостях скапливаются газы.

Во избежание декомпрессии, для отвода вредных накоплений из картера наружу, производитель предусмотрел установку специального вентиляционного клапана — вентиляционного отверстия в верхней части корпуса коробки передач. Это устройство обеспечивает связь внутренней полости картера с атмосферой.

Если у вас есть конкретные вопросы, задайте их нам в нашем Телеграм канале!

Механизм управления

Устройство выполнено в виде металлической крышки, прикрученной к коробке передач. На верхней части находятся два рычага. Перемещение первого рычага включает или выключает переднюю ведущую ось. Перемещение второго рычага снижает крутящий момент, передаваемый от трансмиссии.

Схема коробки передач УАЗ 469, представленная выше, отличается долговечностью, надежностью, прочностью. При регулярном обслуживании механизма можно добиться длительной безотказной службы, качественного выполнения всех режимов работы независимо от условий эксплуатации.

Схема переключения раздатки УАЗ 469

Специальная табличка, расположенная на видном месте в кабине автомобиля, информирует о работе коробки передач УАЗ 469. Схема рычага переключения для включения коробки передач, включения и отключения переднего ведущего моста и РК, наглядно демонстрирует все режимы движения. Устройства управляются дистанционно с места водителя.

Передний мост включается в режимах понижения, повышения и переднего моста путем нажатия на рычаги. За управление внедорожными функциями автомобиля отвечает раздатка УАЗ 469. Рычаги удобно расположены с правой стороны между сиденьями водителя и пассажира, рядом с рычагом переключения механической коробки передач.

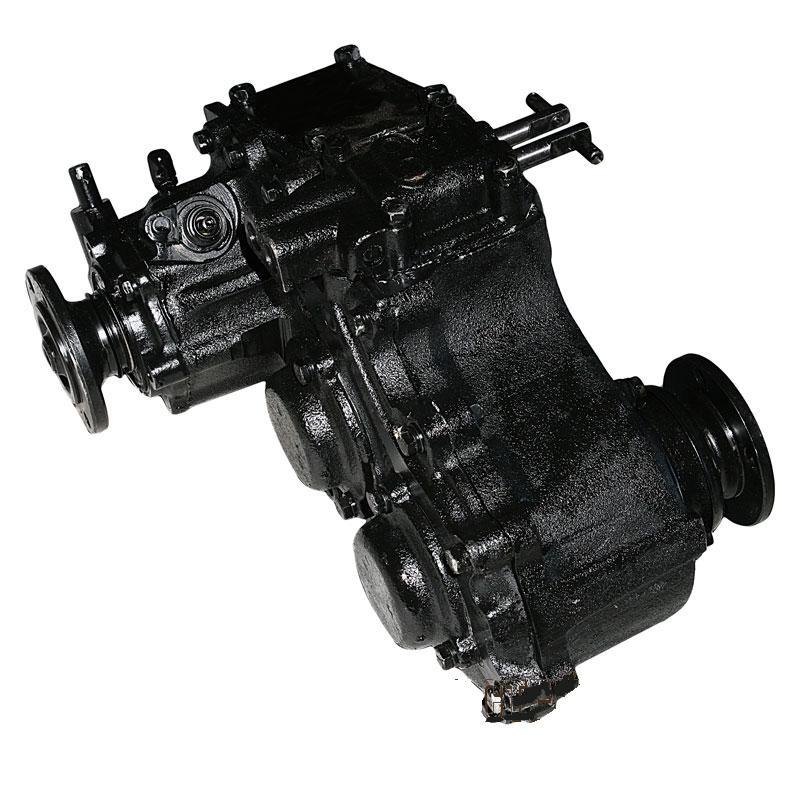

Двухрычажная раздатка УАЗ 469, устройство

Двухрычажная раздаточная коробка является двухступенчатой, механической и имеет дополнительную понижающую передачу. 469-1800020 — с понижением 1,94 для осей с торцевым приводом, 31512-1800020, 3159-1800021-10, 3159-1800021-60 — с понижением 1,94 для осей одноступенчатых вагонов с колпаковой системой, 3741-1800020 — с понижением 1,94 для осей одноступенчатых вагонов с вагонной системой.

На некоторые автомобили семейства УАЗ-3151 удалось установить модернизированную мелкомодульную двухрежимную коробку передач 31514-1800022-50, в которой зубья шестерен переключения переднего и заднего мостов, а также валов привода заднего и переднего мостов выполнены с модулем 2,5 мм вместо 3,5 мм.

Для автомобилей семейства Уаз-3160 с четырехступенчатой коробкой передач номер детали малорежимной коробки передач — 3160-1800020-02, с пятиступенчатой коробкой передач — 31603-1800020.

Двухскоростная коробка передач выполнена в двухсекционном корпусе, состоящем из картера и крышки. Выходные валы уплотняются резиновыми втулками, запрессованными в крышки. Все соединения крышек с картером и стык картера уплотнены паронитовыми прокладками.

Корпус РК

Корпус раздаточной коробки состоит из двух частей. Во избежание утечки смазочного материала в месте соединения части герметизированы прокладками. На валах, выходящих из герметичного корпуса, установлены сальники. Они предотвращают вытекание смазки при движении автомобиля.

СПРАВКА: Под нагрузкой смазка и детали РК нагреваются. Во избежание нарушения герметичности корпуса производитель оборудовал его дыхательным клапаном. Устройство обеспечивает сообщение полости устройства с атмосферой.

Механизм привода

Механизм РК состоит из:

• Вала задней оси. Жестко соединяется с задним карданным валом автомобиля. Установлен на подшипниках шарикового типа. Они позволяют валу свободно вращаться;
• Вала передней оси. Приводит в действие передний карданный вал. Крепится при помощи гайки;
• Промежуточного вала. Необходим для включения переднего моста или пониженной передачи;
• Вилки переключения. Используются для передвижения шестерен при включении/выключении переднего моста и для понижения передачи. Движение вилок осуществляется по специализированным штокам. Каждая вилка оснащена фиксирующим механизмом, исключающим самопроизвольное передвижение изделия по штоку.

Механизм управления

Узел выполнен в виде металлической крышки. Она крепится болтами к корпусу раздаточной коробки. В крышке устанавливаются два рычага. Один служит для подключения передней оси, второй для понижения крутящего момента, передаваемого от коробки переключения передач.

СПРАВКА: Раздатка УАЗ 469 схема, которой приведена выше, отличается надежностью и высоким эксплуатационным ресурсом. При нормальном обслуживании узла можно использовать его долгое время независимо от условий эксплуатации.

Схема переключения раздатки УАЗ 469

Управление раздаточным механизмом осуществляется дистанционно из салона автомобиля. включение пониженной передачи или переднего моста принудительное. Осуществляется при помощи рычагов, установленных рядом с органом управления механической коробкой переключения передач.

Управление приводом передней оси осуществляется правым рычагом (по ходу движения автомобиля). для включения привода водитель переводит рычаг в крайнее переднее положение. Для отключения рычаг передвигается в обратном направлении. Управление передней осью выполняется при выключенной муфте сцепления.

Левый рычаг служит для понижения передачи крутящего момента. Орган управления имеет три фиксированных положения:

1. Прямая. Рычаг находится в крайнем переднем положении. При этом раздаточная коробка не изменяет передаточное число от КПП;
2. Нейтраль. Рычаг устанавливается в центральное положение. Крутящий момент не передается к ведущим осям автомобиля;
3. Понижающая. Переключение органа управления осуществляется в крайнее заднее положение. Механизм раздаточной коробки понижает крутящий момент.

ВНИМАНИЕ: Раздатка УАЗ 469 схема переключения, которой приведена выше, оборудована блокировкой от непроизвольного включения понижающей передачи. Блокировка выполнена в виде шарикового фиксатора, не позволяющего включить пониженную передачу без привода переднего моста

Раздаточная коробка УАЗ-Хантер, УАЗ-31519

• 1 – предохранительный клапан;
• 2 – крышка люка;
• 3 – ведущая шестерня (шестерня включения прямой и понижающей передач);
• 4, 7 – подшипники вала привода заднего моста;
• 5 – ведомая шестерня спидометра;
• 6 – ведущая шестерня спидометра;
• 8, 20, 28, 43 – стопорные кольца;
• 9, 36 – сальники;
• 10 – вал привода заднего моста;
• 11, 37 – фланцы с отражателем;
• 12, 18, 25, 38 – гайки;
• 13, 19, 26, 39 – уплотнительные кольца подшипников;
• 14, 40 – крышки;
• 15, 41 – подшипники промежуточного вала;
• 16, 23 – крышки подшипников;
• 17 – промежуточный вал;
• 21 – шестерня промежуточная;
• 22, 35 – подшипники вала привода переднего моста;
• 24 – вал привода переднего моста;
• 27 – упорная шайба;
• 29 – крышка картера;
• 30 – шестерня привода переднего моста;
• 31 – пробка сливного отверстия;
• 32 – подшипник шестерни;
• 33 – муфта выключения переднего моста;
• 34 – картер;
• 42 – заглушка;
• 44 – ведущий вал (вторичный вал коробки передач);
• 45 – подшипники ведущего вала (вторичного вала коробки передач);
• 46 – пробка маслоналивного (контрольного) отверстия;
• 47 – штуцер;
• 48 – упорная шайба;
• 49 – уплотнительное кольцо.

Раздаточная коробка УАЗ-Хантер, УАЗ-31519 предназначена для распределения крутящего момента между ведущими мостами. На автомобилях UAZ Hunter установлены двухступенчатые раздаточные коробки с понижающей передачей, одним рычагом переключения, без межосевого дифференциала. Крутящий момент от коробки передач подводится к ведущему валу раздаточной коробки.

Ведомый вал постоянно соединен через карданную передачу с главной передачей ведущего заднего моста автомобиля. При включении привода переднего моста валы соединяются между собой зубчатой муфтой и вращаются с одинаковыми угловыми скоростями.

РаздаткаУАЗ-Хантер, УАЗ-31519 состоит из чугунного картера с крышкой, ведущего, промежуточного и ведомого валов, вала привода переднего моста, зубчатых колес и зубчатой муфты выключения переднего моста. Раздаточная коробка УАЗ-Хантер, УАЗ-31519 прикреплена четырьмя болтами к задней стенке картера коробки передач и уплотнена герметиками.

Центрирование раздаточной коробки относительно коробки передач осуществляется по наружной обойме двухрядного подшипника вторичного вала коробки передач. На задней части картера раздаточной коробки установлен механизм стояночного тормоза.

В картере раздатки УАЗ-Хантер, УАЗ-31519 на подшипниках качения установлены ведущий и промежуточный валы, валы привода переднего и заднего мостов с прямозубыми шестернями. Ведущим валом для раздаточной коробки УАЗ-Хантер, УАЗ-31519 служит шлицевый конец вторичного вала коробки передач, он установлен в ведущую шестерню раздатки.

Соосно с ведущим валом на двух шариковых подшипниках установлен вал привода заднего моста. Между подшипниками установлена червячная шестерня привода спидометра. Промежуточный вал, выполненный вместе с промежуточной шестерней понижающей передачи, вращается на одном роликовом и одном шариковом подшипниках.

Вал привода переднего моста изготовлен вместе с шестерней, установлен в нижней части картера раздаточной коробки и вращается на двух шариковых подшипниках. Механизм переключения раздатки УАЗ-Хантер, УАЗ-31519 состоит из двух штоков и двух вилок, расположенных в крышке картера раздаточной коробки. Вилки скользят по неподвижным штокам и снабжены шариковыми фиксаторами.

Обслуживание раздатки

При эксплуатации автомобиля необходимо регулярно обслуживать узел. Для этого:

• Проводится визуальный осмотр на предмет подтеков смазки в местах расположения прокладок и резиновых уплотнений;
• Осуществляется проверка крепления раздатки к коробке переключения передач и затяжка болтов крепления карданных валов;
• Меняется смазочный материал изделия.

Масло в раздатке и коробке передач меняется одновременно. Периодичность замены каждый автовладелец определяет самостоятельно. Производитель рекомендует менять масло каждые 35 – 45 тысяч пробега.

СПРАВКА: При регулярном передвижении на автомобиле по бездорожью необходимо чаще менять масло трансмиссии. Это связано с высокими нагрузками и возможностью попадания воды в картер механизма при преодолении брода.

Процесс замены масла в раздатке Уаз 469

Перед началом работ необходимо прогреть трансмиссию. Для этого на автомобиле проехать от 2 до 4 километров. При нагреве вязкость масла снижается и будет проще слить его из картера.

Замена масла в раздатке УАЗ 469 осуществляется в определенной последовательности:

• Установить транспортное средство на яму, эстакаду или подъемник. Некоторые автомобилисты предпочитают проводить процедуру лежа под автомобилем на специализированном поддоне;
• Очистить масляные потеки и загрязнения в области сливного и заливного отверстия. Используется металлическая щетка;
• Демонтировать заглушку заливного отверстия. Необходимо для исключения возникновения вакуума в картере при сливе жидкости;
• Подставить емкость для сбора отработанной смазки под сливное отверстие. Емкость должна иметь объем, достаточный для сбора отработанной жидкости. Лучше подобрать сосуд с широкой горловиной. Подойдет ведро или обрезанная пластиковая канистра;
• Демонтировать заглушку сливного отверстия. Во избежание падения пробки в сосуд для отработанного масла, необходимо крепко удерживать ее;
• Дождаться полного стекания жидкости из картера;

• Очистить сливную и заливную заглушку от загрязнений и металлических частиц;
• Установить пробку сливного отверстия;
• Залить новую смазку при помощи специализированных приспособлений. Используются шприцы или нагнетатели;
• Установить пробку заливного отверстия.

После замены необходимо устранить потеки масла, образовавшиеся при проведении работ. Для этого используется ветошь.

Советы для автомобилистов

Автомобили УАЗ относятся к классу внедорожников и в большинстве случаев их владельцами становятся те люди, которым по каким-то причинам приходится ездить по бездорожью. К сожалению, качество сборки этих автомобилей на Ульяновском автозаводе явно хромает. Поэтому проблемы с включением передач могут появиться даже в гарантийный период эксплуатации этого автомобиля.

Причин, по которым перестают включаться передачи на «уазике», несколько. Причём виновником такой неисправности будет не только коробка перемены передач, но и сцепление, если его ведомый диск, при выключении сцепления, останется зажатым между маховиком и нажимным диском. Происходит это, в следующих случаях:

• не герметичность гидравлического привода сцепления, в результате чего в него попадает воздух; — неравномерный износ регулировочных винтов оттяжного рычага;
• закусывание выжимного подшипника из-за отсутствия смазки на той части поверхности стакана, по которому он должен перемещаться;
• погнулась вилка выключения сцепления;

Наибольшее количество неисправностей, приводящих к отказу включения какой либо скорости на автомобиле УАЗ, находится в механизме переключения передач, расположенного в крышке КПП. В процессе эксплуатации автомобиля происходит износ нижнего конца кулисы рычага переключения передач, и пазов вилок, при помощи которых перемещаются муфты синхронизаторов.

Это приводит к выскакиванию кулисы из паза вилки и невозможности включить передачу. Для нормальной работы допустимый размер паза вилки не должен быть больше 13,8 мм, а сферическая поверхность конца рычага переключения передач не должна быть меньше 12,5 мм. В противном случае их необходимо либо заменить, либо отремонтировать путём наплавки при помощи сварки с последующей механической обработкой до требуемых значений размеров.

Если не включается только одна пара передач, например, третья и четвёртая или первая и вторая, то возможной причиной этой неисправности может стать небольшая погнутость штока, на котором располагаются вилки включения III и IV передачи. К аналогичной неисправности может привести износ фиксаторов штоков, в результате чего, шток под действием вибрации может слегка сместится из нейтрально положения, так как фиксатор его не может удержать в этом положении. И тогда кулиса рычага переключения передач, при попытке включения одной из передач, находящихся на этом штоке, не может попасть в паз вилки, ведь он тоже сместился вместе со штоком.

Обслуживание раздатки

Эксплуатация УАЗ 469 требует регулярного обслуживания коробки передач. Техническое обслуживание включает в себя следующее:

Проведите визуальный осмотр РЦ. Осмотр должен выявить утечки смазки на прокладках и резиновых уплотнениях.
Проверьте места крепления трансмиссии к коробке передач

Обратите особое внимание на затяжку болтов крепления приводного вала.
Замените все смазочные жидкости и фрикционную смазку.
Одновременно производится замена масла в коробке передач и трансмиссии. Каждый владелец автомобиля имеет право самостоятельно определять, как часто менять смазку в своем автомобиле

Производитель рекомендует менять масло каждые 35-45 тысяч миль.

Раздатка уаз 469. Проверка

Преимуществом устройства распределения крутящего момента является то, что оно требует минимального вмешательства и обслуживания. Манипуляции заключаются в проверке уровня и замене смазки, проверке соединений на наличие повреждений. Перед работой с коробкой изделие очищается. Это помогает обнаружить скрытые трещины и утечки. При обнаружении таких симптомов выясняется причина явления. Дефектные детали раздатки УАЗ 469 заменяются, как правило, это уплотнительные элементы и сальники.

После очистки и визуального осмотра поверхности редуктора проверьте уровень смазки в изделии. Если количество жидкости недостаточно, вещество восполняется. Одновременно проверяется уровень смазки в коробке передач; это значение соответствует нижнему краю заливного отверстия. Если уровень трансмиссионной жидкости низкий, а уровень жидкости коробки передач высокий, доливать жидкость не нужно, так как общее количество вещества не изменилось.

Для детального осмотра коробки требуется разборка раздатки УАЗ 469. После промывки и сушки на воздухе сборка осматривается. Поддон и заглушки проверяются на наличие трещин и сколов. Дроссельные заслонки и прокладки заменены на новые.

Замена масла в коробке передач УАЗ:

Убедитесь, что состояние рабочих частей на валах и шлицах нормальное, а зубья шестерен не имеют износа и сколов. Даже если повреждение незначительное, изделие подлежит замене

Внимание уделяется подшипникам, истирание дорожек качения колец недопустимо. Также проверяются распорки, шарики, ролики и т.д

Зазоры, сколы, стук, неровный ход — все это сигналы к замене изделия.

Штоки и вилки заедают и деформируются, пружинные элементы теряют упругость, после чего изделия заменяются

Также обратите внимание на переключение передач, когда рычаги переключения передач автомобиля УАЗ Буханка застревают и заедают. Зубья муфты проверяются на наличие трещин

Самым слабым звеном в дифференциале является спутник. Небольшие дефекты заставляют отшлифовать изделие, в худшем случае заменить его.

Механизм привода

Привод РК состоит из следующих устройств:

• Карданный вал заднего ведущего моста. Этот узел жестко закреплен болтами на заднем карданном валу машины. Он установлен в шарикоподшипниках, что обеспечивает его свободное вращение.
• Карданный вал переднего ведущего моста. Это приводит в движение передний карданный вал. Он крепится с помощью специальной гайки.
• Промежуточный вал. Работа устройства заключается в подключении переднего моста или понижающей передачи.
• Вилка переключения передач. Переключает передачи, включая и выключая переднюю ось, а также для понижения передачи. Вилы механизма перемещаются на специализированных салазках. Каждая вилка имеет стопорный механизм. Устройства предотвращают самопроизвольное движение вил по брусу.

Обслуживание раздатки

При эксплуатации автомобиля необходимо регулярно обслуживать узел. Для этого:

• Проводится визуальный осмотр на предмет подтеков смазки в местах расположения прокладок и резиновых уплотнений;
• Осуществляется проверка крепления раздатки к коробке переключения передач и затяжка болтов крепления карданных валов;
• Меняется смазочный материал изделия.

Масло в раздатке и коробке передач меняется одновременно. Периодичность замены каждый автовладелец определяет самостоятельно. Производитель рекомендует менять масло каждые 35 – 45 тысяч пробега.

СПРАВКА: При регулярном передвижении на автомобиле по бездорожью необходимо чаще менять масло трансмиссии. Это связано с высокими нагрузками и возможностью попадания воды в картер механизма при преодолении брода.

Признаки неисправности раздаточной коробки


Что делать, если в раздаточной коробке УАЗ-469 появился повышенный шум.

Вероятная причина неисправности	Способ устранения
Изношены зубья шестерен — смятие и выкрашивание рабочей поверхности	Замените изношенные детали
Ослабла затяжка гаек соединения раздаточной коробки с коробкой передач или болтов крепления крышек подшипников	Затяните все болты и гайки. Если после этого шум не прекратится, раздаточную коробку разберите и устраните неисправность
Изношены подшипники	Замените изношенные подшипники
Недостаточный уровень смазки, загрязнена смазка или не соответствует рекомендованной таблицей смазки	Смените масло одновременно и в коробке передач. Если масло было грязным, картеры коробки передач и раздаточной коробки промойте керосином
При ремонте раздаточной коробки установлены шестерни, не подобранные по шуму	Установите подобранные по шуму шестерни

Что делать, если затруднено переключение передач УАЗ-469.

Вероятная причина неисправности	Способ устранения
Неодинаковый радиус качения шин	Установите шины с равной степенью износа. Доведите давление в шинах до рекомендуемого
Заедание в шлицевом соединении ведущего и промежуточного валов	Зачистите заусенцы, забоины, задиры или замените детали
Забоины на зубьях малого венца ведущей шестерни от ударов при включении. Изогнут шток вилки переключения	Зачистите забоины и заусенцы, выправьте шток или замените детали
Заедание рычагов переключения на оси	Разберите рычаги переключения, очистите ось и смазочные каналы. Смажьте и соберите рычаги на оси

Что делать, если происходит самовыключение передачи УАЗ-469 при движении автомобиля.

Вероятная причина неисправности	Способ устранения
Изношены зубья шестерен	Замените изношенные шестерни
Изношены подшипники, появление перекоса валов	Замените изношенные подшипники
Увеличенный зазор в шлицевом соединении шестерня — вал	Подберите шестерню по шлицам вала для обеспечения минимального зазора при свободном перемещении по шлицам
Неполное включение передачи из-за погнутости деталей механизма переключения или забоин на шестернях и шлицах	Выправьте погнутые детали или замените, зачистите забоины, обеспечьте полное, до фиксирования, включение шестерни
Ослаблена работа фиксатора из-за износа деталей или потери упругости пружины	Замените изношенные детали

Что делать, если появилаяь течь масла в раздатке УАЗ-469.

Вероятная причина неисправности	Способ устранения
Повреждены прокладки в разъемах картера, крышек подшипников и в соединении раздаточной коробки с коробкой передач	Замените поврежденные про­кладки
Ослабла затяжка гаек и болтов, крепящих крышки подшипников, крышку картера и соединяющих раздаточную коробку с коробкой передач	Подтяните гайки и болты в местах течи
Изношены или повреждены сальники валов раздаточной коробки	Замените сальники. При постановке нового сальника полость между уплотняющими кромками заполните смазкой Литол-24
Трещины в корпусных деталях	Замените детали
Выпали или повреждены заглушки штоков механизма переключения и заглушки гнезда переднего подшипника промежуточного вала	Замените заглушки и расчеканьте их в гнездах

Что делать, если обнаружили повреждение или разрушение подшипников раздатки УАЗ-469.

Вероятная причина неисправности	Способ устранения
Недостаточен уровень смазки или ее нет в раздаточной коробке	Проверьте уровень смазки согласно указаниям подраздела «Смазка раздаточной коробки». Поврежденные подшипники замените
Попадание твердых частиц на рабочие поверхности подшипников, вызывающее разрушение сепаратора и колец	Следите за чистотой смазки, своевременно заменяйте ее и промывайте коробку. Разрушенные подшипники замените
Заедание двухрядного подшипника ведущего вала раздаточной коробки (вторичный вал коробки передач)	Разберите и промойте подшипник, перед установкой в узел смажьте его

Карданная передача УАЗ-469
