Причины неисправности раздатки

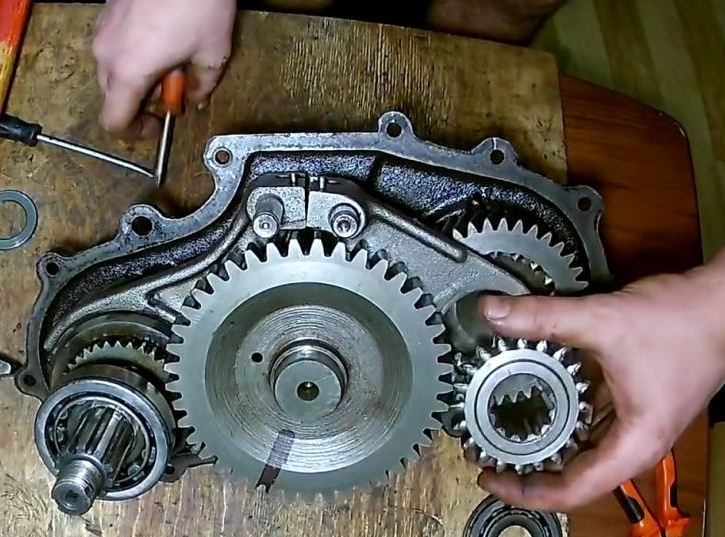

Вот этот агрегат
Прежде чем начать ремонт, естественно, необходимо выяснить причину неисправности.
- Появился сильный шум в раздаточной коробке. Это может быть результатом ослабления гаек, которые соединяют раздаточную коробку с коробкой передач, или ослабления болтов на крышках подшипников. В списке причин – износ самих подшипников или шестеренок, некачественное или неподходящее масло либо его низкий уровень.
- Плохо работает выбор и переключение передач. Обычно это происходит из-за заедания муфты на шлицах ступицы или валов переднего привода. Или, как вариант, деформирован фиксатор выбора передач.
- Передача самопроизвольно выключается во время движения автомобиля. Могут быть изношены зубья шестеренок. Также на выключение может повлиять увеличение зазора в шлицевом соединении или износ деталей фиксатора.
- Вытекает масло. Часто проблему вызывает износ или механическое повреждение уплотнительных прокладок, ослабление затяжки гаек на крышке, износ сальников или уплотнительных колец штоков привода.
Процесс замены масла в раздатке Уаз 469
Перед началом работ необходимо прогреть трансмиссию. Для этого на автомобиле проехать от 2 до 4 километров. При нагреве вязкость масла снижается и будет проще слить его из картера.
Замена масла в раздатке УАЗ 469 осуществляется в определенной последовательности:
- Установить транспортное средство на яму, эстакаду или подъемник. Некоторые автомобилисты предпочитают проводить процедуру лежа под автомобилем на специализированном поддоне;
- Очистить масляные потеки и загрязнения в области сливного и заливного отверстия. Используется металлическая щетка;
- Демонтировать заглушку заливного отверстия. Необходимо для исключения возникновения вакуума в картере при сливе жидкости;
- Подставить емкость для сбора отработанной смазки под сливное отверстие. Емкость должна иметь объем, достаточный для сбора отработанной жидкости. Лучше подобрать сосуд с широкой горловиной. Подойдет ведро или обрезанная пластиковая канистра;
- Демонтировать заглушку сливного отверстия. Во избежание падения пробки в сосуд для отработанного масла, необходимо крепко удерживать ее;
- Дождаться полного стекания жидкости из картера;
- Очистить сливную и заливную заглушку от загрязнений и металлических частиц;
- Установить пробку сливного отверстия;
- Залить новую смазку при помощи специализированных приспособлений. Используются шприцы или нагнетатели;
- Установить пробку заливного отверстия.
После замены необходимо устранить потеки масла, образовавшиеся при проведении работ. Для этого используется ветошь.
Этапы и основные моменты ремонта
Ремонт раздаточной коробки проходит в несколько этапов.
- Снятие и разбор коробки.
- Выявление неисправностей.
- Устранение этих неисправностей путем замены детали или ее ремонта.
- Сбор и установка коробки на место.
Чтобы снять коробку и разобрать раздатку УАЗ 469, нужно действовать так:
- загнать автомобиль на смотровую яму;
- рычаг стояночного тормоза опустить, а рычаги передач скоростей и раздатки поставить на нейтралку;
- далее поочередно откручиваются кожух и облицовка, снимаются рукоятки и чехлы, отсоединяются все провода.
Прежде чем начать разбирать устройство, необходимо его помыть и слить все масло. Для удобства разбора лучше пользоваться специальным стендом, где раздатку можно закрепить.
Разбирая дифференциал, на его корпусе желательно отметить взаимное расположение болтов крепления ведомой шестерни, чтобы потом было легче собрать все на свои места.

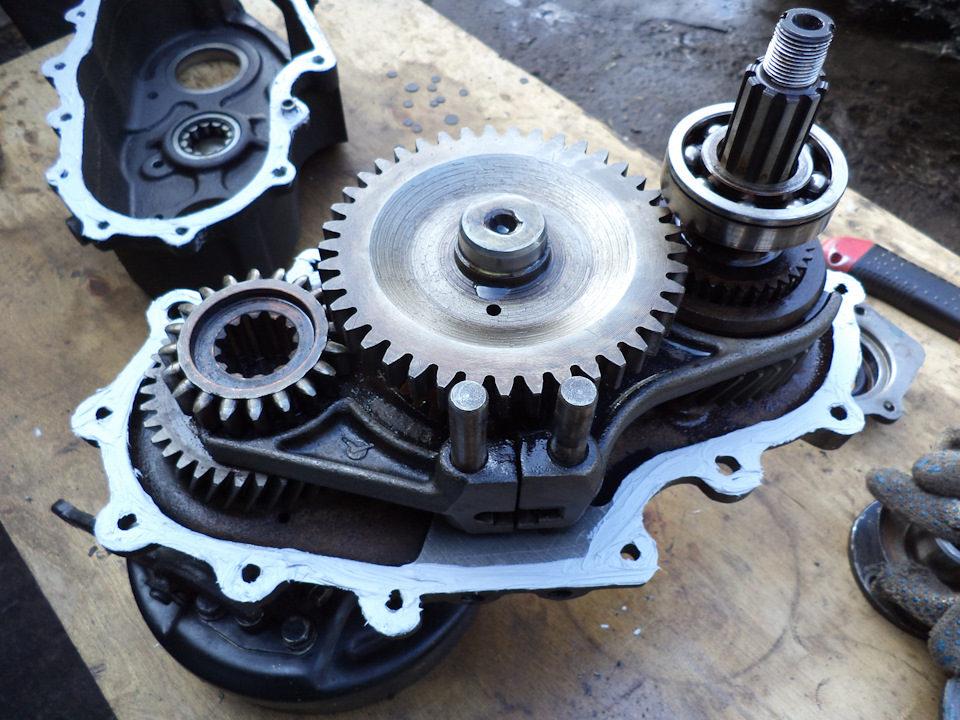

Как разобрать и собрать
Алгоритм снятия узла с автомобиля:
- Отсоединить фланцы карданных валов от раздаточного редуктора.
- Открутить точки крепления картера раздатки к коробке скоростей.
- Разъединить агрегаты, параллельно демонтировав фиксирующее кольцо, находящееся на промежуточном валу коробки выбора передач.
- Снять прокладки с сопрягаемых плоскостей.
- Удалить крышку проема для установки редуктора отбора мощности, а затем демонтировать механизм выбора передачи (совместно с тягами и рычагами).
- Снять барабан ручного тормоза, закрепленный несколькими винтами. После этого требуется удалить фланец привода заднего карданного вала.
- Демонтировать болты фиксации механизма стояночного тормоза к картеру раздаточного редуктора. После этого необходимо снять механизм.
- Снять фланец, предназначенный для установки карданного вала привода переднего моста. Затем необходимо открутить крышку лобового подшипника.
- Отвернуть болты, соединяющие половины картера. Разъединить узел, сохранив все внутренние элементы на крышке. Не рекомендуется вынимать крышки и стальной стакан подшипника.
- Отсоединить стопор штоков переключения и вынуть элементы при помощи молотка из мягкого материала. Параллельно производится демонтаж вилок переключения вместе с фиксаторами.
- Открутить фиксатор шестерни привода спидометра.
- При помощи отвертки вынуть фиксирующие кольца подшипников, а затем демонтировать валы раздаточного редуктора.
- Снять подшипники с валов при помощи съемника.
- Выпрессовать приводной вал задних колес, удалить маслоотражатель и привод шестерни спидометра. После этого требуется снять съемником подшипник.
- Разобрать механизм переключения скоростей (при необходимости).
- Провести дефектовку деталей, заменить изношенные элементы новыми. При повреждении корпуса необходима замена раздатки на новую.
- Сборка узла производится в обратной последовательности. Необходимо поставить новые оригинальные прокладки, применение деталей с увеличенной толщиной запрещается.
Разборку импортной коробки Даймос рекомендуется проводить в условиях автосервиса, поскольку для ремонта требуется специальное оборудование. Узел оснащен электрическими приводами, поэтому настроить механизм самостоятельно затруднительно.
Для просмотра онлайн кликните на видео ⤵
УАЗ — Ремонт раздаточной коробки — Часть 2 (модернизация) Подробнее
УАЗ 469 — Ремонт КПП — Часть 1 Подробнее
РЕМОНТ КОРОБКИ И РАЗДАТКИ. ПРОДОЛЖЕНИЕ ПРОЕКТА УАЗ Подробнее
УАЗ 31512 моя история #9 разбор прямозубой раздатки Подробнее
Замена подшипников раздаточной коробки УАЗ Подробнее
УАЗ 31512 моя история #23 рычаги управления УАЗ Подробнее
Ремонт раздатки УАЗ 469 выбивает пониженную Подробнее
Коробка Уаз. Часть 2. Стыкуем коробку с раздаткой! Подробнее
Ремонт УАЗ 469, частичный разбор раздатки. Подробнее
Ремонт УАЗ 469, разбор КПП старого образца. Подробнее
УАЗ 31512 моя история #10 сборка раздатки старого образца Подробнее
Разборка раздатки УАЗ Подробнее
УАЗ 469 — Ремонт переднего моста — Часть 1 Подробнее
СНИМАЕМ РАЗДАТКУ С УАЗ БУХАНКА . Подробнее
РАЗДАТОЧНАЯ КОРОБКА УАЗ. РЕМОНТ РАЗДАТОЧНОЙ КОРОБКИ УАЗ ПАТРИОТ своими руками. DIY CAM Подробнее
стыковка раздатки и КПП УАЗ 469 UAZ Подробнее
Доработка,ремонт раздатки на УАЗ (буханка) Подробнее
Техника безопасности при выполнении работ
Во избежание получения травм при замене масла в раздатке необходимо:
- Установить противооткатные башмаки под колеса автомобиля. Это исключит самопроизвольное прокатывание авто;
- При демонтаже сливной пробки необходимо находится на расстоянии от раздатки. Горячее масло из раздаточной коробки при попадании на кожу может стать причиной ожога;
- Для защиты глаз и кожи необходимо использовать средства индивидуальной защиты, такие как перчатки и очки.
Из вышеперечисленного следует, что раздатка УАЗ 469 необходима для повышения показателей проходимости на бездорожье. Конструкция РК позволяет подключать переднюю ось и понижать крутящий момент от коробки переключения передач. Для нормальной работы необходимо регулярно обслуживать узел.
Поиск неисправных деталей, их ремонт и замена
Перед осмотром все детали необходимо прочистить щеточкой и промыть.
Сальники. Считаются непригодными, если износ их рабочей кромки превышает 1 мм. При любом незначительном повреждении деталь меняют на новую. Крышки и картер. Трещины, вмятины, сколы – все это является весомой причиной для замены на новые детали. Однако при очень мелких повреждениях можно обойтись обычной зачисткой поврежденного места напильником. Шестерни. Изношенные зубья и их выкрашивание – повод заменить деталь. В противном случае это приведет к ухудшению управляемости на сложных участках дорог и увеличению нагрузки на двигатель. Валы. У этих устройств первым делом проверяются на износ шлицы, рабочая поверхность и резьба. Установив на призмы и поворачивая рукой валы переднего и заднего привода, а также ведущий вал, проверяем биение торцовой части, которое не должно превышать десятую долю миллиметра. Подшипники. Проверяются на наличие царапин и других повреждений на поверхности. Любые трещины и сколы свидетельствуют о необходимости замены подшипника. Работа детали должна быть безупречной
Важно, чтобы ее повороты выполнялись без заеданий и посторонних звуков. В противном случае подшипник не годен и подлежит замене
Муфта и ступица. Может иметь зазубрины, заусенцы и задиры, которые достаточно зачистить напильником. Если на муфте торцы зубьев подверглись разрушению или деформации, деталь нужно заменить. Дифференциал. При небольших повреждениях на поверхности оси сателлитов их можно отшлифовать мелкозернистой наждачкой. Если же повреждения значительные, то ось придется сменить.
https://youtube.com/watch?v=uMT7N1C7PMY
Раздатку УАЗ собирают в последовательности, обратной той, в которой она разбиралась, и прежде чем установить узел на место, проверяют его работу на стенде
Функционирование должно быть безупречным, сборка – правильной, и важно, чтобы масло не вытекало. Испытания проводятся сначала на большей передаче, затем на меньшей
Под нагрузкой проверяют работу на втором режиме, на остальных – без нагрузки. Исправность дифференциала проверяется на первом режиме, при этом постепенно притормаживают до полной остановки.
Процесс замены масла в раздатке Уаз 469
Перед началом работ необходимо прогреть трансмиссию. Для этого на автомобиле проехать от 2 до 4 километров. При нагреве вязкость масла снижается и будет проще слить его из картера.
Замена масла в раздатке УАЗ 469 осуществляется в определенной последовательности:
- Установить транспортное средство на яму, эстакаду или подъемник. Некоторые автомобилисты предпочитают проводить процедуру лежа под автомобилем на специализированном поддоне;
- Очистить масляные потеки и загрязнения в области сливного и заливного отверстия. Используется металлическая щетка;
- Демонтировать заглушку заливного отверстия. Необходимо для исключения возникновения вакуума в картере при сливе жидкости;
- Подставить емкость для сбора отработанной смазки под сливное отверстие. Емкость должна иметь объем, достаточный для сбора отработанной жидкости. Лучше подобрать сосуд с широкой горловиной. Подойдет ведро или обрезанная пластиковая канистра;
- Демонтировать заглушку сливного отверстия. Во избежание падения пробки в сосуд для отработанного масла, необходимо крепко удерживать ее;
- Дождаться полного стекания жидкости из картера;
- Очистить сливную и заливную заглушку от загрязнений и металлических частиц;
- Установить пробку сливного отверстия;
- Залить новую смазку при помощи специализированных приспособлений. Используются шприцы или нагнетатели;
- Установить пробку заливного отверстия.
СПРАВКА: При проведении процедуры замены масла на УАЗ 469 рекомендуется проверить работоспособность дыхательного клапана (сапуна). Нарушение работоспособности изделия может привести к разгерметизации картера.
После замены необходимо устранить потеки масла, образовавшиеся при проведении работ. Для этого используется ветошь.
Процесс замены масла в раздатке Уаз 469
Перед началом работ необходимо прогреть трансмиссию. Для этого на автомобиле проехать от 2 до 4 километров. При нагреве вязкость масла снижается и будет проще слить его из картера.
Замена масла в раздатке УАЗ 469 осуществляется в определенной последовательности:
- Установить транспортное средство на яму, эстакаду или подъемник. Некоторые автомобилисты предпочитают проводить процедуру лежа под автомобилем на специализированном поддоне;
- Очистить масляные потеки и загрязнения в области сливного и заливного отверстия. Используется металлическая щетка;
- Демонтировать заглушку заливного отверстия. Необходимо для исключения возникновения вакуума в картере при сливе жидкости;
- Подставить емкость для сбора отработанной смазки под сливное отверстие. Емкость должна иметь объем, достаточный для сбора отработанной жидкости. Лучше подобрать сосуд с широкой горловиной. Подойдет ведро или обрезанная пластиковая канистра;
- Демонтировать заглушку сливного отверстия. Во избежание падения пробки в сосуд для отработанного масла, необходимо крепко удерживать ее;
- Дождаться полного стекания жидкости из картера;
- Очистить сливную и заливную заглушку от загрязнений и металлических частиц;
- Установить пробку сливного отверстия;
- Залить новую смазку при помощи специализированных приспособлений. Используются шприцы или нагнетатели;
- Установить пробку заливного отверстия.
СПРАВКА: При проведении процедуры замены масла на УАЗ 469 рекомендуется проверить работоспособность дыхательного клапана (сапуна). Нарушение работоспособности изделия может привести к разгерметизации картера.
После замены необходимо устранить потеки масла, образовавшиеся при проведении работ. Для этого используется ветошь.
замена сальника фланца на раздаточной коробке
Друзья, всем привет! На дворе у нас апрель, а значит, что настало время подготовить свои уазики к летнему сезону. Начнем мы обслуживание нашей машины с замены сальника на раздаточной коробке. Вот он видно, побежал, заодно заменю крестовину на карданном валу.
Сразу хочу сказать, что аналогично меняется сальник фланца переднего моста и также сальник фланца заднего моста, то есть, схема в принципе одинаковая. Из инструментов нам понадобится: вороток, головка на 30, ключ на 14, ключ на 17 (будем откручивать болты на карданном валу), металлическая отвертка (ей я буду закернять гаечку на фланце), молоток и плоскогубцы. Плоскогубцы мне не нужны, но у кого-то гаечка на фланце раздаточной коробке закреплена с помощью шплинта, а у меня просто закернена.
Откручиваем 8 болтов крепления карданного вала. Снимаем карданный вал.
Я снял кардан, теперь хорошо видно люфт, то есть произошел скол вот этого стаканчика на крестовине, и появился вот такой люфт. Все это происходит от обильной смазки. Если продолжать ездить с такой крестовиной, то разбивает один стаканчик, потом второй, а после этого начинает разбивать кардан.
При откручивании гайки фланца вороток, пару раз срывался под аналогичный русский.Откручиваем гаечку до конца. Гайка еще нормальная, но не понятно, насколько, потому что головка на 30, которую только что откручивали, немного люфтит.
Снимаем фланец, теперь появился сальник. Теперь о сальниках друзья! Вот эти сальнечки, они двух разновидностей (по крайней мере те, которые я видел в магазине). То есть, есть усиленные, в нем идет стандартная пружиночка и на усиленных сальниках пружинка еще есть с внешней части.
Я рекомендую поставить обычный, не усиленный, без внешней пружинки. Сейчас объясню почему. Летом при езде по траве или болоту, бывает, что водоросли жидкие наматываются, вырывают эту пружинку, и он сразу теряет все свои свойства усиленного сальника, и через резиновые края начинает сочиться масло, а потом просто уже бежит.
Поэтому, если будет возможность, ставьте обычные не усиленные сальники с одной пружинкой, с внутренней стороны. Подковырнув какой-нибудь отверточкой сальник в стыке между сальником и корпусом, извлекаем старый сальник. После этого надо будет зачистить посадочное место и установить новый сальник.
После того, как установили сальник, установили обратно фланец, закрутили гайку – ее необходимо закернить. Я использовал для этого обычную железную отвертку (у которой уже нет ручки), поставил ее и просто постучал молоточком, чтобы гаечка не откручивалась. Теперь можно поставить обратно карданный вал. Вот так должно выглядеть то самое место, где были видны подтеки масла после окончания работ.
Обязательно надо будет проверить уровень масла в коробке, уровень масла в раздаточной коробке. Желательно до установки кардана на его рабочее место, прошприцевать вот эти вот масленочки, потому что на машине это будет сделать очень тяжело. Заодно проверим сальник переднего моста – здесь все нормально, сухо, и сальник заднего моста — здесь пока все нормально, сухо, ничего не побежало.
замена сальника фланца на раздаточной коробке
Друзья, всем привет! На дворе у нас апрель, а значит, что настало время подготовить свои уазики к летнему сезону. Начнем мы обслуживание нашей машины с замены сальника на раздаточной коробке. Вот он видно, побежал, заодно заменю крестовину на карданном валу.
Сразу хочу сказать, что аналогично меняется сальник фланца переднего моста и также сальник фланца заднего моста, то есть, схема в принципе одинаковая. Из инструментов нам понадобится: вороток, головка на 30, ключ на 14, ключ на 17 (будем откручивать болты на карданном валу), металлическая отвертка (ей я буду закернять гаечку на фланце), молоток и плоскогубцы. Плоскогубцы мне не нужны, но у кого-то гаечка на фланце раздаточной коробке закреплена с помощью шплинта, а у меня просто закернена.
Откручиваем 8 болтов крепления карданного вала. Снимаем карданный вал.
Я снял кардан, теперь хорошо видно люфт, то есть произошел скол вот этого стаканчика на крестовине, и появился вот такой люфт. Все это происходит от обильной смазки. Если продолжать ездить с такой крестовиной, то разбивает один стаканчик, потом второй, а после этого начинает разбивать кардан.
При откручивании гайки фланца вороток, пару раз срывался под аналогичный русский.Откручиваем гаечку до конца. Гайка еще нормальная, но не понятно, насколько, потому что головка на 30, которую только что откручивали, немного люфтит.
Снимаем фланец, теперь появился сальник. Теперь о сальниках друзья! Вот эти сальнечки, они двух разновидностей (по крайней мере те, которые я видел в магазине). То есть, есть усиленные, в нем идет стандартная пружиночка и на усиленных сальниках пружинка еще есть с внешней части.
Я рекомендую поставить обычный, не усиленный, без внешней пружинки. Сейчас объясню почему. Летом при езде по траве или болоту, бывает, что водоросли жидкие наматываются, вырывают эту пружинку, и он сразу теряет все свои свойства усиленного сальника, и через резиновые края начинает сочиться масло, а потом просто уже бежит.
Поэтому, если будет возможность, ставьте обычные не усиленные сальники с одной пружинкой, с внутренней стороны. Подковырнув какой-нибудь отверточкой сальник в стыке между сальником и корпусом, извлекаем старый сальник. После этого надо будет зачистить посадочное место и установить новый сальник.
После того, как установили сальник, установили обратно фланец, закрутили гайку – ее необходимо закернить. Я использовал для этого обычную железную отвертку (у которой уже нет ручки), поставил ее и просто постучал молоточком, чтобы гаечка не откручивалась. Теперь можно поставить обратно карданный вал. Вот так должно выглядеть то самое место, где были видны подтеки масла после окончания работ.
Обязательно надо будет проверить уровень масла в коробке, уровень масла в раздаточной коробке. Желательно до установки кардана на его рабочее место, прошприцевать вот эти вот масленочки, потому что на машине это будет сделать очень тяжело. Заодно проверим сальник переднего моста – здесь все нормально, сухо, и сальник заднего моста — здесь пока все нормально, сухо, ничего не побежало.
Схема переключения раздатки УАЗ 469
Управление раздаточным механизмом осуществляется дистанционно из салона автомобиля. включение пониженной передачи или переднего моста принудительное. Осуществляется при помощи рычагов, установленных рядом с органом управления механической коробкой переключения передач.
Управление приводом передней оси осуществляется правым рычагом (по ходу движения автомобиля). для включения привода водитель переводит рычаг в крайнее переднее положение. Для отключения рычаг передвигается в обратном направлении. Управление передней осью выполняется при выключенной муфте сцепления.
Левый рычаг служит для понижения передачи крутящего момента. Орган управления имеет три фиксированных положения:
- Прямая. Рычаг находится в крайнем переднем положении. При этом раздаточная коробка не изменяет передаточное число от КПП;
- Нейтраль. Рычаг устанавливается в центральное положение. Крутящий момент не передается к ведущим осям автомобиля;
- Понижающая. Переключение органа управления осуществляется в крайнее заднее положение. Механизм раздаточной коробки понижает крутящий момент.
Как пользоваться
Для переключения скоростей используется рычаг, который имеет 3 положения:
- крайнее переднее, соответствующее прямой передаче;
- среднее, при котором коробка выключена;
- крайнее заднее для включения пониженного ряда.
Перед включением понижающей передачи требуется активировать привод переднего моста (при помощи отдельного рычага). Схема переключения нанесена на специальную табличку, которая прикреплена на панели приборов. Положение рычагов управления несколько отличается на различных моделях УАЗ, но для управления приводом передних колес всегда применяется дальняя рукоятка.
Перед тем как начать пользоваться раздаткой на УАЗ, следует внимательно прочитать инструкцию. Пониженный ряд допускается включать только при разомкнутом сцеплении и после полной остановки автомобиля.
При использовании коробки Dymos переключение выполняется поворотной шайбой, имеющей 3 положения:
- привод только на задние колеса (2Н);
- подключение полного привода и прямой передачи (4Н);
- пониженный ряд и передача крутящего момента на оба моста (4L).
Корпус РК
Корпус раздаточной коробки состоит из двух частей. Во избежание утечки смазочного материала в месте соединения части герметизированы прокладками. На валах, выходящих из герметичного корпуса, установлены сальники. Они предотвращают вытекание смазки при движении автомобиля.
СПРАВКА: Под нагрузкой смазка и детали РК нагреваются. Во избежание нарушения герметичности корпуса производитель оборудовал его дыхательным клапаном. Устройство обеспечивает сообщение полости устройства с атмосферой.
Механизм привода
Механизм РК состоит из:
- Вала задней оси. Жестко соединяется с задним карданным валом автомобиля. Установлен на подшипниках шарикового типа. Они позволяют валу свободно вращаться;
- Вала передней оси. Приводит в действие передний карданный вал. Крепится при помощи гайки;
- Промежуточного вала. Необходим для включения переднего моста или пониженной передачи;
- Вилки переключения. Используются для передвижения шестерен при включении/выключении переднего моста и для понижения передачи. Движение вилок осуществляется по специализированным штокам. Каждая вилка оснащена фиксирующим механизмом, исключающим самопроизвольное передвижение изделия по штоку.
Механизм управления
Узел выполнен в виде металлической крышки. Она крепится болтами к корпусу раздаточной коробки. В крышке устанавливаются два рычага. Один служит для подключения передней оси, второй для понижения крутящего момента, передаваемого от коробки переключения передач.
СПРАВКА: Раздатка УАЗ 469 схема, которой приведена выше, отличается надежностью и высоким эксплуатационным ресурсом. При нормальном обслуживании узла можно использовать его долгое время независимо от условий эксплуатации.
Схема переключения раздатки УАЗ 469
Управление раздаточным механизмом осуществляется дистанционно из салона автомобиля. включение пониженной передачи или переднего моста принудительное. Осуществляется при помощи рычагов, установленных рядом с органом управления механической коробкой переключения передач.
Управление приводом передней оси осуществляется правым рычагом (по ходу движения автомобиля). для включения привода водитель переводит рычаг в крайнее переднее положение. Для отключения рычаг передвигается в обратном направлении. Управление передней осью выполняется при выключенной муфте сцепления.
Левый рычаг служит для понижения передачи крутящего момента. Орган управления имеет три фиксированных положения:
- Прямая. Рычаг находится в крайнем переднем положении. При этом раздаточная коробка не изменяет передаточное число от КПП;
- Нейтраль. Рычаг устанавливается в центральное положение. Крутящий момент не передается к ведущим осям автомобиля;
- Понижающая. Переключение органа управления осуществляется в крайнее заднее положение. Механизм раздаточной коробки понижает крутящий момент.
ВНИМАНИЕ: Раздатка УАЗ 469 схема переключения, которой приведена выше, оборудована блокировкой от непроизвольного включения понижающей передачи. Блокировка выполнена в виде шарикового фиксатора, не позволяющего включить пониженную передачу без привода переднего моста
Устройство и как работает
Раздаточная коробка представляет собой механизм, расположенный в отдельном корпусе, изготовленном из серого чугуна. Узел разделен по вертикали на картер и крышку, которые соединены болтами. Обе половины проходят совместную обработку, поэтому установить деталь от другого редуктора невозможно. На картере имеется отдельный люк, предназначенный для установки гитары отбора мощности. Заправленный маслом агрегат с установленным барабаном стояночного тормоза весит 37 кг.
Раздаточный редуктор будет корректно работать только при правильном центрировании на картере коробки передач. Для этого используется 2-рядный радиально-упорный подшипник и стальной цилиндрический стакан. Валы редуктора установлены на шариковых и роликовых подшипниках, закрепленных гайками и стопорными кольцами соответственно. Выходные валы проходят через уплотнительные сальники, установленные в крышках.
Ведущим валом узла является ведомая ось коробки передач, которая оснащена шлицевым наконечником, на котором находится шестерня. Эта деталь имеет 2 положения, которые позволяют получать прямую и пониженную скорости. Привод переключения оборудован специальным предохранителем, предотвращающим начало работы пониженного ряда до подключения привода на передние колеса.
При соединении шестерни с зубчатым колесом вала привода заднего моста обеспечивается прямая передача. В устройство редуктора входит специальный рычаг, который позволяет передвинуть шестерню в сторону, введя ее в зацепление с зубчатым колесом промежуточного вала. В этом положении обеспечивается понижение частоты вращения карданных валов приводов мостов.
В конструкции раздаточного редуктора имеется подвижное зубчатое колесо, установленное на средний вал и управляемое отдельным рычагом. Эта шестерня обеспечивает подключение привода на передние колеса. При выключенной передаче шестерня продолжает вращаться, поскольку остается в контакте с зубчатым колесом привода заднего моста. Такой принцип работы необходим для разбрызгивания масла, находящегося в картере.
Завод выпускал несколько модификаций раздаточного редуктора, которые отличаются модулем установленных шестерен. Из-за этого изменилось передаточное отношение — вместо 1,94 стало 1,47. Допускается переделка раздатки старого образца путем замены шестерен, поскольку конструкция корпуса осталась неизменной.
На части машин встречается импортная раздаточная коробка Hyundai Dymos (Даймос) с электрическим управлением. Узел весит 32,4 кг, обеспечивает прямую и пониженную передачи (передаточное отношение 2,542). На агрегате установлен контроллер, который проводит диагностику коробки с записью кодов ошибок. Механическая часть импортной коробки сильно отличается от российского аналога — вместо зубчатых колес используется цепная передача.
Для просмотра онлайн кликните на видео ⤵
УАЗ — Ремонт раздаточной коробки — Часть 2 (модернизация) Подробнее
УАЗ 469 — Ремонт КПП — Часть 1 Подробнее
РЕМОНТ КОРОБКИ И РАЗДАТКИ. ПРОДОЛЖЕНИЕ ПРОЕКТА УАЗ Подробнее
УАЗ 31512 моя история #9 разбор прямозубой раздатки Подробнее
Замена подшипников раздаточной коробки УАЗ Подробнее
УАЗ 31512 моя история #23 рычаги управления УАЗ Подробнее
Ремонт раздатки УАЗ 469 выбивает пониженную Подробнее
Коробка Уаз. Часть 2. Стыкуем коробку с раздаткой! Подробнее
Ремонт УАЗ 469, частичный разбор раздатки. Подробнее
Ремонт УАЗ 469, разбор КПП старого образца. Подробнее
УАЗ 31512 моя история #10 сборка раздатки старого образца Подробнее
Разборка раздатки УАЗ Подробнее
УАЗ 469 — Ремонт переднего моста — Часть 1 Подробнее
СНИМАЕМ РАЗДАТКУ С УАЗ БУХАНКА . Подробнее
РАЗДАТОЧНАЯ КОРОБКА УАЗ. РЕМОНТ РАЗДАТОЧНОЙ КОРОБКИ УАЗ ПАТРИОТ своими руками. DIY CAM Подробнее
стыковка раздатки и КПП УАЗ 469 UAZ Подробнее
Доработка,ремонт раздатки на УАЗ (буханка) Подробнее
