Стартер щелкает, но не крутит! где искать причину?

Поломки стартера и редуктора

Редуктор передает вращательный момент от вала двигателя к режущему инструменту, его шестерни в процессе эксплуатации должны быть абсолютно чистыми и обязательно смазанными специальной смазкой.

Проведение технического осмотра собственными силами раз в сезон позволит избавиться от необходимости проводить ремонт редуктора или его замену, с приобретением дорогостоящего нового узла.

Стартер необходим для приведения триммера в рабочее состояние, его диагностика заключается в проверке натяжения шнура сцепленного с зубьями катушки стартера, которые часто разрушаются при резком запуске.

Нерабочий стартер в бензокосе не подлежит ремонту, его необходимо заменить на рабочий агрегат, в рамках проведения обязательного техосмотра или комплекса ремонтных мероприятий.

Отдельного внимания и ухода требуют режущие элементы, которые всегда необходимо очищать от грязи и скошенной травы после эксплуатации. Регулярный осмотр и тщательная подготовка устройства к работе поможет избежать дорогостоящего и затратного по времени ремонта, всегда быть уверенным в работоспособности бензокосы.

Признаки неисправности реле стартера

Напряжение на обмотки стартера подаётся при помощи втягивающего реле. Один большой контакт втягивающего реле подсоединен напрямую от аккумулятора. Второй большой контакт подаёт напряжение на обмотки стартера.

В этом реле есть третий контакт, подающий напряжение на обмотку втягивающего реле. Напряжение на третий контакт подаётся от ключа зажигания. При этом втягивающее реле внутри замыкает первый и второй контакты.

Так попадает напряжение на обмотки стартера. Это реле выполняет ещё одну функцию, оно, выдвигает бендикс к большой шестерне маховика. Происходит зацеп шестерни бендикса с большой шестерней маховика.

Собранный в одно целое, стартер, обеспечивает надёжный пуск автомобиля. Он надёжно работает до тех пор, когда какой-то отдельный узел выйдет из строя. При этом начинают появляться проблемы с пуском двигателя. При больших проблемах становиться невозможно запустить двигатель стартером.

Принцип работы

Как работает стартер? Он относится к преобразователям электрической энергии от аккумулятора в механическую, для вращения коленвала. Чтобы произошел запуск двигателя, нужны следующие процессы:

1. После включения зажигания, электричество от аккумулятора попадает на обмотку реле.
2. Якорь сцепляется с бендиксом. Втягивающее реле провоцирует сцепление коленвала и бендикса.
3. По достижению якорем высшей точки, происходит замыкание контекстов. Напряжение попадает на обмотку реле и электродвигателя.

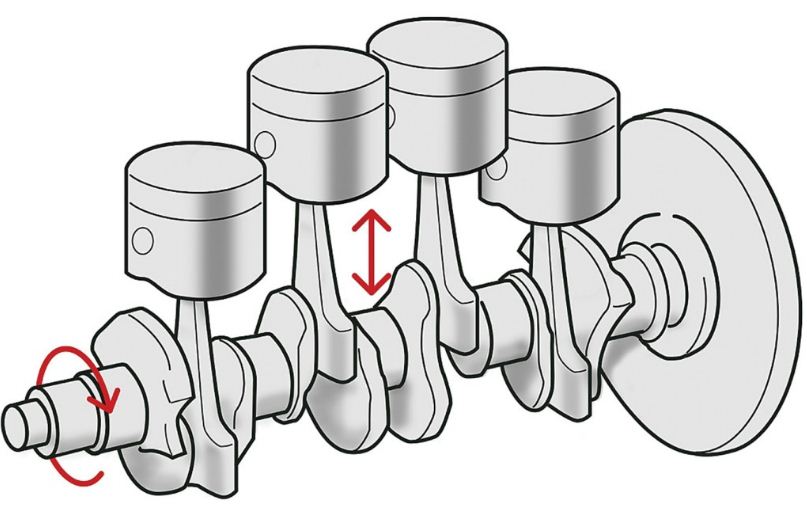

4. Коленвал приходит в движение, и происходит пуск двигателя.
5. После вращения ключа, процесс заканчивается.

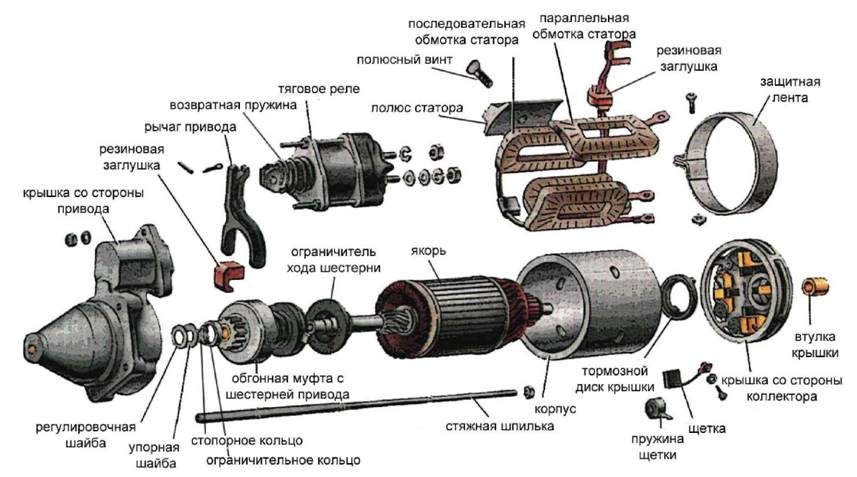

• электронный двигатель — передает вращающий момент с собственного вала на вал силовой установки;
• обгонная муфта — сцепляет вал двигателя с зубцами рабочей шестерни;
• тяговое реле — обеспечивает перемещение обгонной муфты и замыкание контактов двигателя при зацеплении зубьев маховика с зубьями рабочей шестерни.

Щетки

Проверка щеток проходит двумя путями:

1. С применением лампы на 12 В. Подключаем один провод к держателю щетки, в второй — к кожуху. Если контрольная лампа горит, это говорит о пробое. Следовательно, щетки придется менять.
2. Мультиметр. Чтобы проверить стартер на работоспособность (точнее, его элемент), нужно разобрать узел и измерить число Ом между главной пластинкой и держателем. В идеале этот параметр должен стремиться к максимальному числу Ом.

При снятии щеток осматриваем остальные детали, уделяя внимание втулкам, обмотке и другим элементам. При выявлении выработки ток может подсаживаться, из-за чего мотор работает плохо или на срабатывает вовсе

Если целостность коллектора нарушена, со временем он повреждает и щетки. В случае повреждения втулок появляется перекос якоря, и имеет место неравномерный износ. Как результат, возрастает риск замыкания между витками.

Неисправен аккумулятор автомобиля

Самая простая и распространенная проблема, которая приводит к тому, что стартер щелкает, но не крутится при повороте ключа зажигания, это малый заряд аккумулятора. Если автомобильный источник питания разряжен или просто выведен из строя, будут наблюдаться подобные «симптомы».

Система пуска двигателя будет вести себя следующим образом, если не поступает на стартер с аккумулятора требуемый ток при повороте ключа зажигания:

• Ничего не происходит – нет никаких звуков, щелчков и попыток стартера раскрутиться. В такой ситуации необходимо диагностировать исправность аккумулятора включением любого потребителя – магнитолы, фар или других;
• Лампы на приборной панели гаснут и слышны щелчки втягивающего реле стартера. В такой ситуации практически наверняка виноват аккумулятор;
• Стартер издает серию щелчков, а лампы на приборной панели автомобиля слегка затухают.

Во всех трех случаях обязательно надо проверить уровень заряда аккумулятора при помощи мультиметра или нагрузочной вилки. Если аккумулятор неисправен или разряжен, его следует заменить или зарядить. Когда в результате проверки выяснилось, что проблем с аккумулятором нет, необходимо переходить к следующим возможным причинам появления щелчков из-под капота при старте двигателя.

После замены стартера машина не заводится

Мужики, я расстроен. Машина отказывается заводиться. На стартере заменили якорь, установили, а машина не заводится. Стартер крутит, но чуть-чуть не хватает ей, чтобы завестись. Машина простояла в гараже 2 суток, в гараже при плюсовой температуре, т.е. не замерзшая. Свечи залило, потом обжог их поставил на место, но все равно не хочет. Что может быть? Может какой датчик задел когда стартер снимал, ума не приложу. Да и еще, когда зажигаение включаешь, что-то начинает гудеть (как в трансформаторной будке).

Напомню, что я ее в мороз пытался завести и спалил якорь на стартере

правила

Задающим вопрос:

Здесь вы можете рассчитывать на помощь подводящую вас к самостоятельному решению проблемы, но за готовыми решениями к специалистам по месту жительства. В заголовке темы указываете название модели автомобиля и год выпуска, в подзаголовке – суть проблемы. Прежде чем открывать тему прочитайте «Правила форума».Коллегам: Не стоит выдавать готовые решения, даже если они вам известны, тем более если это попытка угадать.

Профиль Группа: Актив Сообщений: 15 Пользователь №: 11810 На форуме с: 27.09.2008

Имеет предупреждений: (0%)

Здравствуйте. Дело было так. Вышел из строя стартер, машину заводили с толкача. Стартер самостоятельно заменили на чужой запасной, наш отдали мастеру перебрать. После замены машинка через день перестала заводиться, поворачиваешь ключ – тишина. Стартер, который чужой, исправен точно, . Электрик в сервисе поставил дополнительное реле от акб к стартеру- машинка стала заводиться. Пришло время менять чужой стартер на родной, уже исправный. Поменяли, и все повторилось. Машинка завелась раза четыре и все. И доп. реле не помогло. Аккумулятор новый, исправен, заряжен. Клеммы зачищены, плюс и масса прикручены надежно, силовые провода тоже. Красный силовой провод от акб к стартеру проверили. Контакты в втягивающему тоже проверили, зачистили -ни фига. Замок зажигания, провода, предохранители и реле в салоне- все электрик проверял еще тогда, не в этом дело. Просто не знаю на что и думать- все варианты перебрали.

Прикол. Когда теребили черный провод «массу» к стартеру – сначала слабо запищала сигналка, потом вдруг перестала работать, как и блок дверей. Я не знаю, как сигналка у нас работает, ее при прежнем владельце устанавливали, может, это она глючит и стартер блокирует? Она странно так мигала и звук и до этого пропадал. Что это может быть.

Неисправности самого стартера

Обычно такого рода без демонтажа узла устранить невозможно. Но можно, относительно точно, выяснить причину. Рассмотрим электрическую часть стартера, которая включает в себя:

• обмотки;
• щёточный узел;
• втягивающее реле.

Рассмотрим их в порядке убывания вероятности поломки.

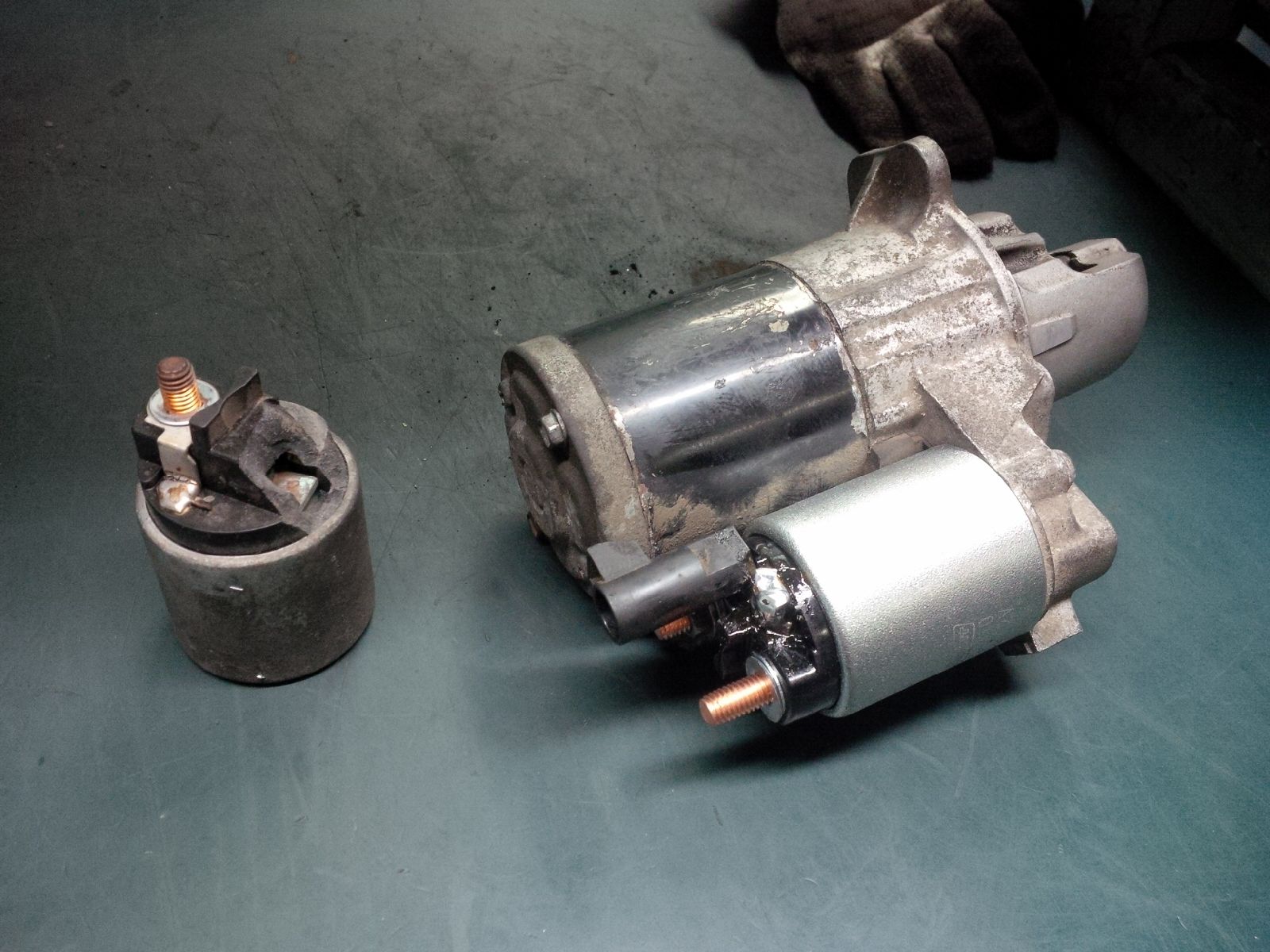

Втягивающее реле

Итак, если стартер щёлкает один раз, но не крутит – следует проверить втягивающее реле. Для этого можно попробовать пустить стартер в обход его коммутации. На втягивающем реле есть три клеммы — две из них самые большие (одна вход с аккумулятора, вторая выход на сам стартер) и одна малая, управляющая.

Потребуется подходящий инструмент – отвёртка или гаечный ключ, которым получиться надёжно замкнуть две больших клеммы (на фото стрелкой) на короткий промежуток времени, при этом необходимо, чтобы выбранный инструмент не касался корпуса (любых металлических деталей под капотом).

Если при замыкании клемм стартер начал вращаться (возможно с треском) – то виновно втягивающее реле.

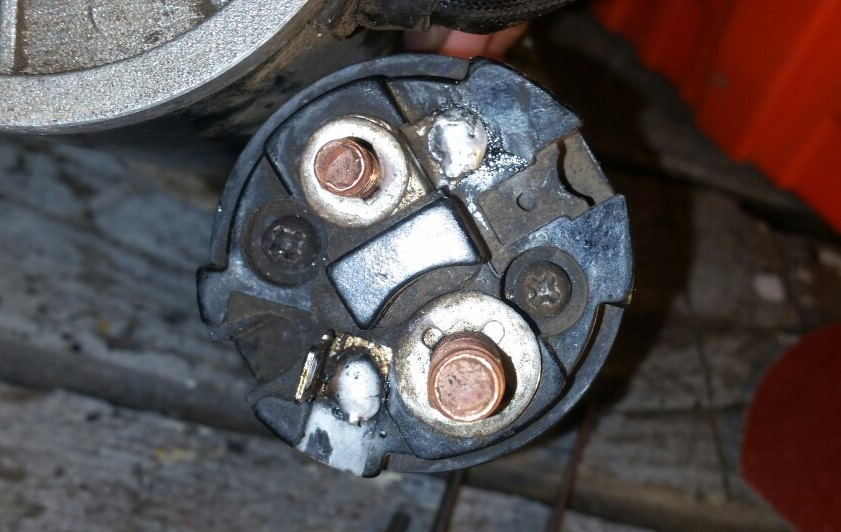

Дело тут в том, что внутри реле контактные площадки попросту «обгорели», и на них образовался слой диэлектрика из оксидов металлов. Учитывая высокий рабочий ток – контакты могут «обгореть» за одну попытку запуска.

Варианта устранения два – можно разобрать реле и зачистить контакты, либо его заменить. Второй вариант значительно лучше, т.к. такой ремонт прослужит дольше. Это связано с тем, что на производстве контактные площадки покрывают специальным слоем сплава цветных металлов (с включением «благородных»), что снижает электроэрозию и вероятность окисления. Зачистив их – этот слой будет отсутствовать, потому долго такое реле не проработает.

Щёточный узел

Если дело дошло до проверки щёток, то без демонтажа и разборки стартера не обойтись. Именно при разборке износ щёток будет сразу виден. Косвенно это можно установить по длительному периоду эксплуатации, т.к. ресурс щёточного узла довольно большой.

Стоит отметить, что в некоторых вариантах конструкции, при неисправности щёток, также может не срабатывать втягивающее реле. Т.е. если не «щёлкает» втягивающее, и не пускается стартер на «прямую» — то вполне могут быть виноваты щётки.

Обмотки

Неисправность обмоток может выдать их цвет и запах. Естественно это станет видно при разборке стартера, и, во многих случаях, его будет проще и надёжнее (а иногда и дешевле) заменить целиком. В целом симптомы аналогичны неисправности щёточного узла.

Как отремонтировать стартер своими руками

Расскажу, как перебрать и восстановить стартер на конкретном примере. Мне попался образец со следующей поломкой: стартер медленно крутит коленвал, даже при высоком заряде АКБ.

Демонтировав и разобрав устройство с подключёнными пусковыми проводами, при его запуске он вращается довольно уверенно. Через некоторое время устройство остановилось, и появился дымок.

Когда была снята задняя крышка стартера, из него посыпалась чёрная пыль. А это значит, что изношены щётки. После извлечения щёточного механизма, уберём корпус с магнитами и ротором.

Чтобы лучше рассмотреть причину неполадок, надо перебрать стартер, продуть все механизмы баллоном со сжатым воздухом и промыть их в бензине. После этих манипуляций становится ясно, что щётки практически износились, ослабли пружины, которые их прижимали, посинели из-за перегрева щёткодержатели, оплавились витки.

Как реанимировать и починить стартер в этом случае? Надо взять щёточный механизм (узел) и принести его в фирму по ремонту автомобильного электрооборудования. Попросите подобрать аналог. Приблизительно это вам обойдётся в 450-500 рублей. А если сравнить с ценой стартера (5000 руб. в среднем, всё зависит от марки), то получится довольно дёшево.

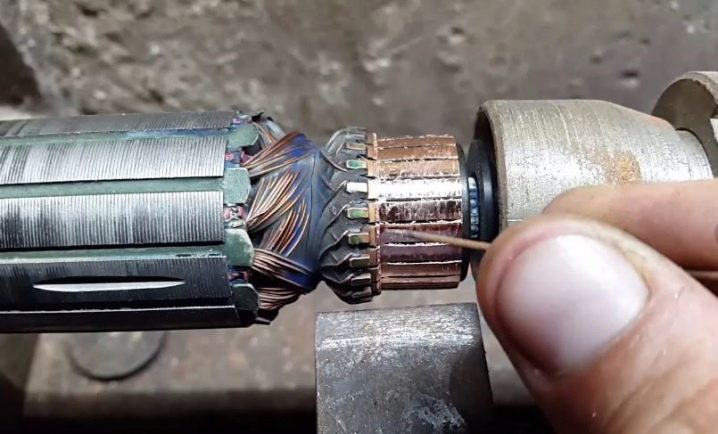

Затем как следует чистим ротор и осматриваем коллектор, который находится в постоянной связи со щётками. Оказывается, коллектор тоже изношен (на картинке отмечен стрелками), но он ещё кое-какое время сможет поработать без его проточки. Поэтому просто зачистим коллектор при помощи мелкой наждачки. Как правило, коллектор может спокойно отработать пару комплектов щёток. Но если коллектор выйдет из строя, то, скорей всего, придётся менять стартер целиком.

Идём дальше. Внимательно изучим бендикс (обгонную муфту). Попробуем покрутить его шестерню вручную. Он должен крутиться в одну сторону, а в другую – нет. Также бендикс должен легко двигаться по оси вала. В моём случае с ним всё в порядке. Если бы с обгонной муфтой появились проблемы, то её найти на рынке было бы тоже довольно тяжело. Чаще всего в бендиксе изнашиваются ролики и пружинки, из-за чего при обратном вращении шестерня не блокируется, а проскальзывает. В итоге стартер работает, а двигатель нет. В этом случае лучше всего заменить бендикс или устройство целиком.

Затем осматривает состояние самого редуктора. Убираем шестерёнки, потом промываем их бензином. Если всё без неисправностей, то на подшипники и шестерни наносим совсем немного ШРУСа или качественной смазки для подшипников.

Дополнительно осмотрим
контакты втягивающего реле
. Для его открытия понадобится паяльник. Надо отвернуть два винта и пропаять припой на двух контактах (указано стрелками).

Контакты оказались в полном порядке. Очистим их при помощи кусочка наждачки. Затем надо разогреть пистоны, которые проходят на крышке и резким движением хлопнуть крышкой по столу. Из пистонов выйдут лишние кусочки припоя, отверстия станут свободные. Затем крышку можно без проблем надеть на провода и запаять всё на место.

Сердечник втягивающего реле ни в коем случае нельзя ничем смазывать, потому что на морозе это спровоцирует его заклинивание. Для успокоения души можно слегка нанести моторное масла и вытереть всё насухо.

Затем собираем стартерное устройство в обратном порядке. Не забудьте нанести немного смазки на заднюю втулку ротора.

Некоторые спрашивают, как перемотать стартер? Если произошли неполадки с обмоткой устройства, то повторная обмотка не совсем эффективна. Здесь лучше заменить деталь или устройство целиком.

Перед установкой отремонтированного стартера на автомобиль следует сделать притирку щёток к коллектору. Для этого соедините стартер при помощи аккумуляторных проводов. Пусть он поработает пару минут с перерывами. Всё, готово, стартер можно ставить на мотор и радоваться уверенному пуску.

Вид	Устройство	Принцип работы
Электродвигатель постоянного тока	Якорь, обмотка возбуждения, коллектор, щетки	Преобразует электрическую энергию аккумулятора в механическую энергию вращения
Электродвигатель переменного тока	Статор, ротор, щеточный узел	Преобразует электрическую энергию аккумулятора в механическую энергию вращения
Инерционный	Инерционное колесо, храповой механизм	Использует энергию инерции массивного колеса для запуска двигателя

Замена щеток

Чаще всего для того, чтобы стартер заработал, достаточно его демонтировать, разобрать и почистить контакты. В большинстве случаев, такие простые действия решают возникшую проблему.

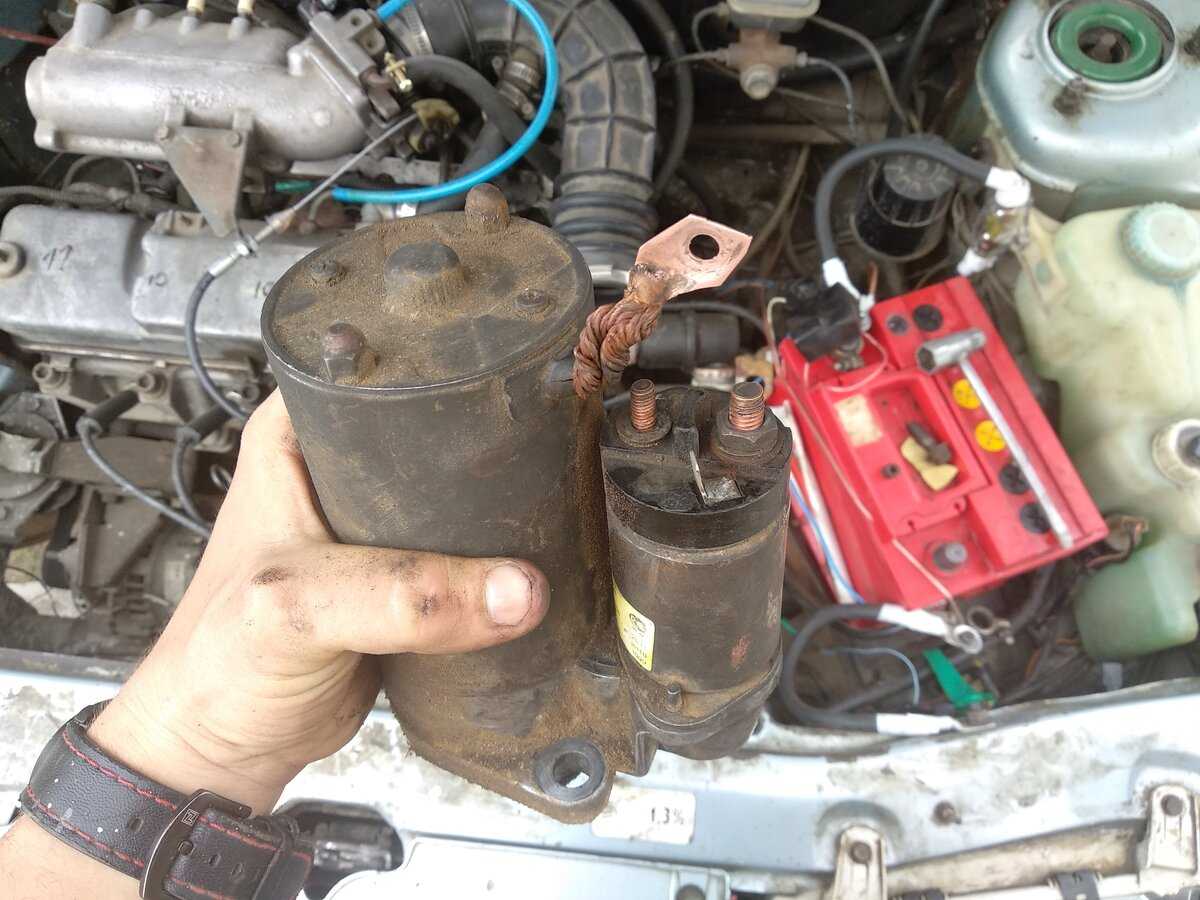

Какой бы ремонт вы не производили, вначале нужно демонтировать стартер. Для этого выполняются следующие действия.

1. вам потребуется найти смотровую яму или эстакаду, в ином случае процесс демонтажа невозможен, так как стартер на большинстве автомобилей находится в нижней части двигателя;
2. вначале отсоедините клемму массы с аккумулятора;
3. если в нижней части моторного отсека есть грязезащитный щиток – снимите его;
4. для удобства доступа к агрегату, демонтируйте аккумуляторную батарею с опорой;
5. открутите зажим жгута проводов, которые подключены к стартеру;
6. открутите провод с тягового реле стартера;
7. теперь осталось отвинтить три болта крепления и снять стартер.

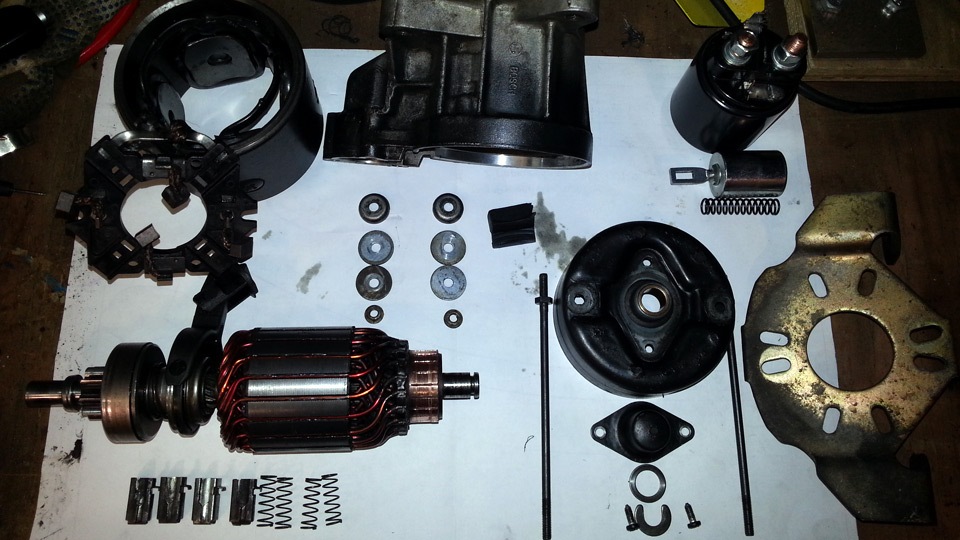

Далее необходимо приступать непосредственно к разбору изделия и ремонту.

1. Открутите два болта и снимите корпус вместе с якорем и щетками;
2. Осмотрите редуктор, сняв защитную крышку. Смажьте шестерни, поместите обратно крышку и отложите эту часть в сторону.
3. Чтобы добраться до электрической части, то есть щеток и якоря, нужно вынуть ее из корпуса. Для этого, надавите пальцем на ось – она выйдет без проблем, так как удерживается исключительно магнитным полем.
4. Чтобы снять верхнюю крышечку, выкрутите крестовой отверткой два винта.
5. Осмотрите щетки. Чаще всего проблема именно в них. Если есть какие-то дефекты, замените щетки на новые.
6. Прочистите и осмотрите якорь – при выходе из строя щеток с ним также могут быть проблемы. Поверхность, к которой прилегают щетки, зачистите при помощи наждачной бумаги.
7. Соберите стартер в обратном порядке, смазав все движущиеся части (втулки и т.д.).

Вышеописанный процесс ремонта в большинстве случаев позволяет решить проблему с тем, что стартер не крутит, а реле щелкает. Новые щетки можно как приобрести, так и изготовить при помощи сильного паяльника. Но такие самодельные замены ненадежны, поэтому лучше купить новые щетки.

Почему не заводится Пежо 308 стартер крутит, но не схватывает: причины и ремонт

Каждый владелец автотранспорта рискует столкнуться с проблемой запуска двигателя внутреннего сгорания (ДВС). При этом нет существенной разницы, к какому классу относится его «железный друг». Марка Peugeot здесь не исключение. Если произошла неприятная ситуация – не стоит паниковать. Можно попробовать самостоятельно найти причину неисправности или воспользоваться услугами автосервиса. На примере Peugeot 308 будут рассмотрены основные «слабые места», которые могут стать причиной отказа нормальной работы автомобиля.

Что заводит двигатель вашей машины?

В первую очередь осмотрите визуально все ли фишки и контакты на месте.

Первое, на что стоит обратить внимание – определение участка, где происходит сбой. Существуют следующие виды систем:

1. Питание двигателя . Осуществляется через подачу топлива (в цилиндры) из бака машины с помощью насоса. В зависимости от типа (бензин, газ или дизель) есть небольшие отличия, но принцип работы – одинаковый.
2. Зажигание двигателя . Сюда входит систематизированный комплекс деталей и узлов, благодаря которому происходит микровзрыв обогащённой топливной смеси в камере сгорания. О них чуть ниже
3. Система подачи и распределения смазки . Масляный насос – важная составляющая для безотказного ресурса работы силового агрегата. Своевременное смазывание трущихся поверхностей уменьшает износ, отводит микростружку, помогает поглощать образующееся тепловыделение.
4. Охлаждение . Немаловажную роль в этом устройстве играет такая жидкость, как антифриз (реже тосол или вода). Как у человека циркулирует по венам кровь, так охлаждающая жидкость (через специальные ниши и отверстия в корпусе ДВС) поддерживает рабочую температуру в двигателе. Помогают ей в этом – термостат, радиатор и дополнительный электрический вентилятор.

Проверьте уровень антифриза.

В систему вошли:

• коллекторы (впускной и выпускной);
• каталитический нейтрализатор (снижает уровень выброса вредных веществ в окружающую среду);

Каждая из пяти вышеперечисленных систем может скрывать в себе неисправность. Но, как показала практика, именно система зажигания часто вызывает проблемы у водителей.

Элементы зажигания двигателя на Пежо 308

• стартер и генератор,
• АКБ илиаккумулятор,
• распределительная катушка,
• свечи зажигания с подводными высоковольтными проводами,
• элементы электронного управления и др.

Часто встречающаяся «болезнь с запуском» у Пежо 308 находится именно на этом участке. Об этом ниже.

Часто встречающиеся неисправности

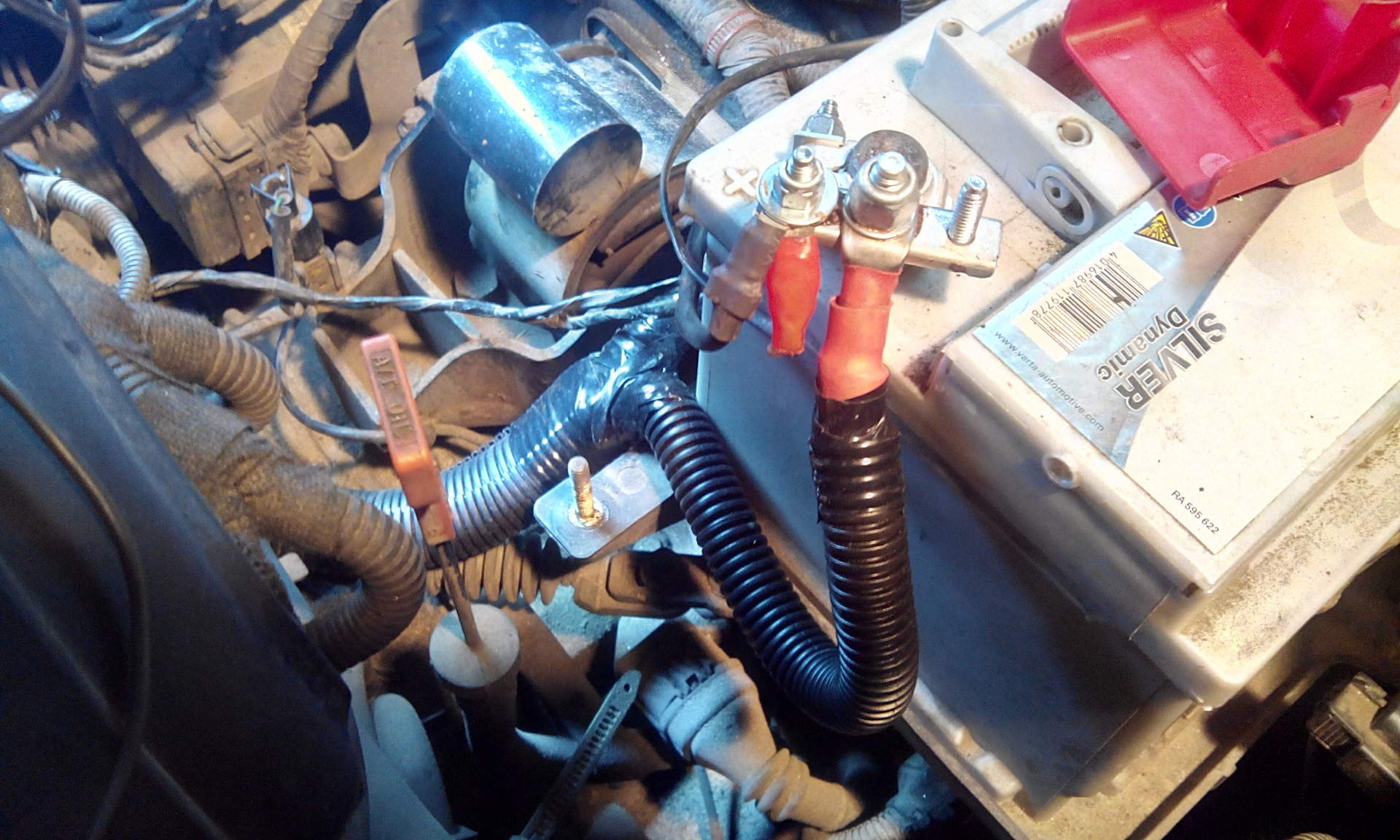

Проверка клемм питания на стартере не помешает.

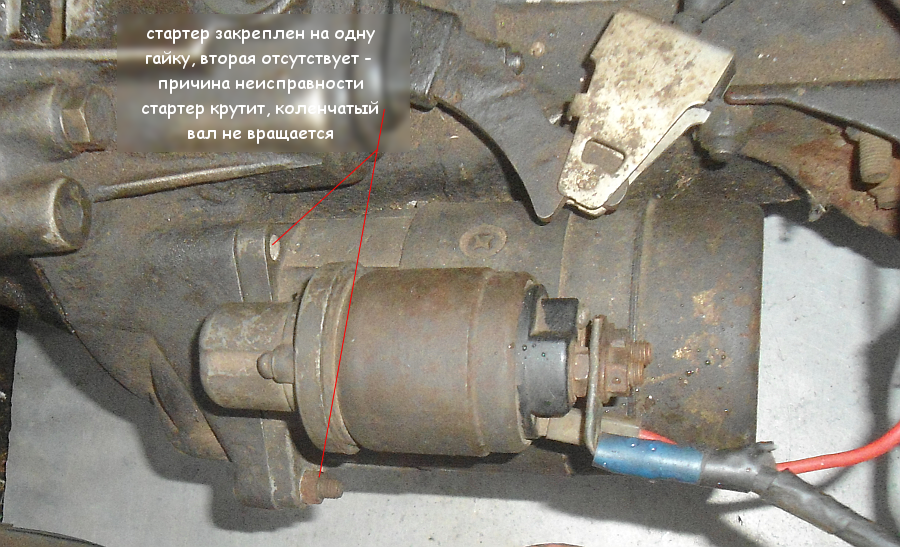

Потом перейти к осмотру стартера. В случае если вал стартера проворачивает маховик коленвала, но не происходит схватывание, то есть стартер крутит, но двигатель не заводится, причину нужно искать в системе зажигания . А именно – в свечах или катушке.

Свечи зажигания

Осмотр свечей зажигания.

Неполная выработка масла в работающем двигателе образует нагар. Со временем он начинает мешать нормальному появлению искры, так как ей сложно пробиваться через коркообразные отложения. Устранить побочный эффект можно методом очистки и просушивания . При достигнутой максимальной выработке составляющих элементов – проще произвести замену.

Заливает свечи, но не схватывает

Бывают случаи, когда стартер крутится (и заливает свечи топливом), но автомобиль не заводится. Это особо характерный вариант при зимней эксплуатации. Стремление завести машину повторно, только усугубляет ситуацию.

Для выкручивания требуется приобрести специальный свечной ключ (а лучше и запасной комплект новых свечей).

Бывалые автовладельцы советуют: «После установки свечей на место утопить педаль акселератора в пол, а затем, повернуть ключ в замке зажигания».

Проверка наличия искры

Если искра есть – нужно искать дальше. Состояние проводов также подвергается визуальному осмотру на наличие влажности и оплавления.

Проблемы посерьёзнее

Могла засориться сетка бензонасоса. В результате бензонасос мог перегореть.

Попадаются и более серьёзные проблемы:

• сбой анализа информации в бортовом компьютере;
• неисправность датчиков (например, топливный датчик или коленвала);
• перескочил на один зуб ремень газораспределительного механизма;
• не функционирует топливный насос и т. д.

Выводы

Важно помнить о соблюдении правил техники безопасности и доверять работу профессионалам, у которых есть специальные навыки и оборудование для проведения комплексного технического обслуживания. голоса

Рейтинг статьи

Рейтинг статьи

голоса

Рейтинг статьи

Смотрите, что делать если не крутит стартер

Итог

Так почему же почему плохо крутит стартер?Суммируя все вышесказанное, нужно отметить, что в большинстве случаев отказ стартера от работы объясняется довольно просто и исправить неполадки не составляет большой проблемы. Нужно тщательно пройтись по всем пунктам, начиная от проверки исправности аккумуляторной батареи и проводки из электрической цепи питания стартера, и заканчивая его снятием с автомобиля и полной проверкой внутренней структуры.

Такие проблемы, как обгоревшие щетки и обмотка, слизанные зубья шестерни бендикса и поломанные втулки, могут быть не единственными проблемами в агрегате. Чтобы найти и исправить причину неисправности, нужно полностью разобрать устройство и тщательно осмотреть все его составляющие детали. Проблемы могут быть с якорем, вилкой в приводе бендикса, замыкания на обмотке — всего перечислить просто невозможно. Внимательный осмотр же сразу покажет, в чем была неисправность.

Стоит помнить, что постоянные техосмотры, профилактические работы и мелкие ремонты помогут сохранить работоспособность любого агрегата автомобиля максимально долго и ремонт раньше времени просто не потребуется.

Подпишись на «ПроКроссовер»:

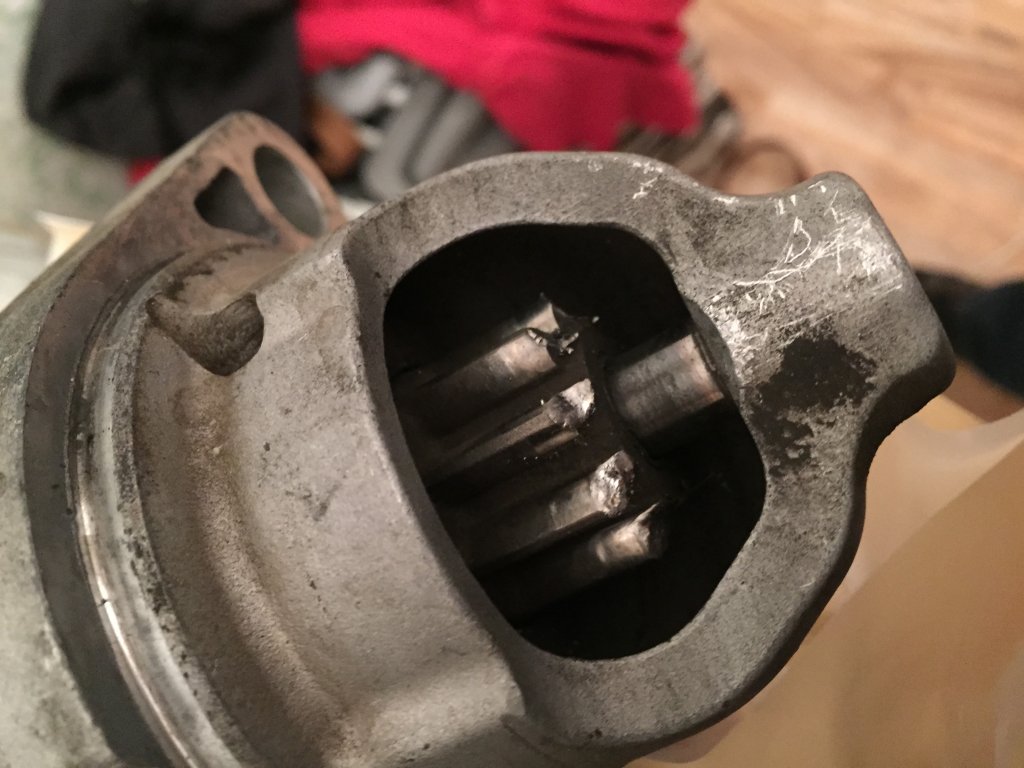

Неисправности бендикса стартера

Для того чтобы запустить двигатель автомобиля, нужно при включенном зажигании провернуть коленчатый вал двигателя. Эту функцию в автомобиле выполняет стартер. При подаче электроэнергии на обмотки стартера вращается ротор, на котором есть бендикс.

Это такое устройство с системой роликов, которое при вращении ротора, обеспечивает неподвижный контакт бендикса с-осью ротора. При этом шестерня бендикса вращает маховик коленчатого вала, и машина заводится.

При работе двигателя, маховик вращается быстрее, чем его крутил стартер, неподвижный контакт в бендиксе с-осью ротора исчезает. В обратном случае, стартер, мог бы быстро выйти из строя.

Принцип работы

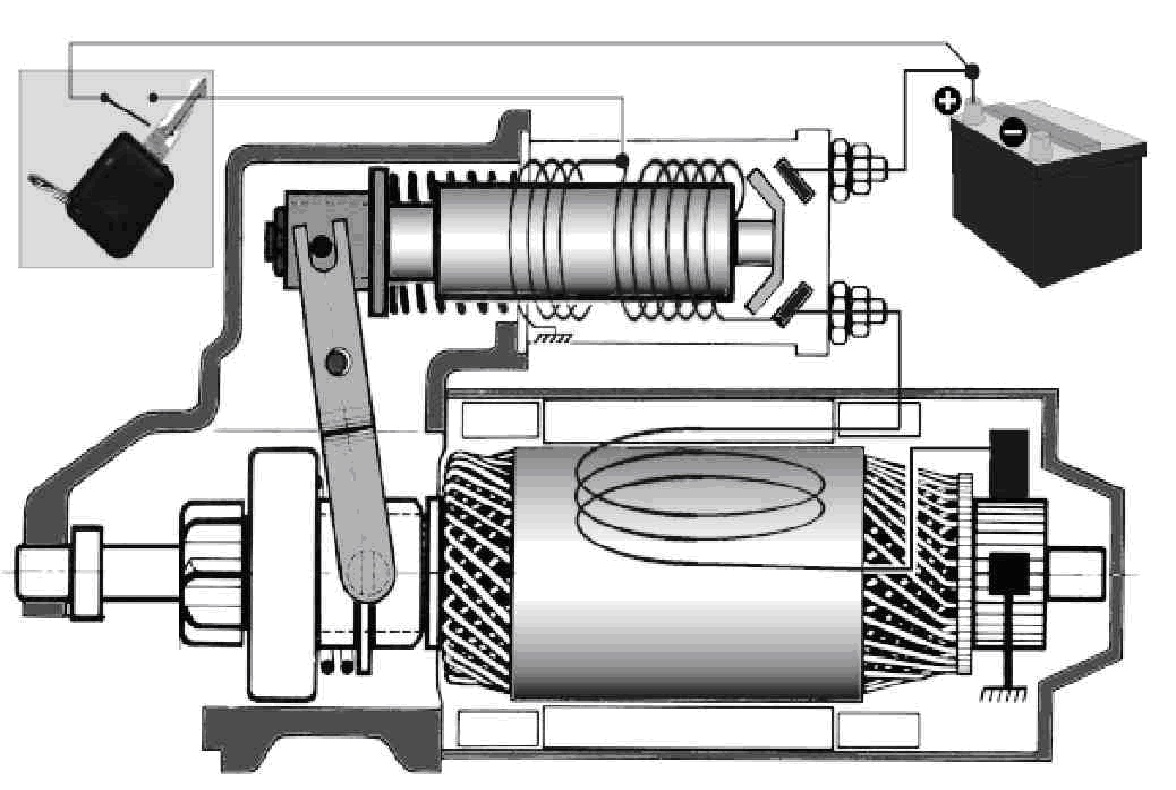

При повороте ключа водитель замыкает цепь запитки втягивающего реле. Электрическая энергия поступает на обмотку реле, что приводит к образованию магнитного поля. Это поле воздействует на якорь, и он втягивается внутрь реле. Смещаясь, он тянет за собой вилку и перемещает бендикс по роторному валу, приводная шестеренка входит в зубья маховика.

Втягивающее реле также размыкает первую цепь – питания электродвигателя. С внешней стороны на нем имеется два вывода для подключения кабеля, идущего от АКБ, и шины, по которой поступает напряжение на электромотор. С внутренней стороны корпуса реле к этим выводам подсоединены контакты, прозванные пятаками. Эти два вывода, не контактирующие между собой, и являются разрывом цепи питания мотора.

При срабатывания реле якорь после втягивания замыкает пятаки, напряжение подается на двигатель, и он включается. При этом шестерня бендикса уже введена в зацепление.

После запуска силовой установки, когда обороты коленвала превышают скорость вращения ротора, срабатывает обгонная муфта, разъединяя бендикс с валом, они начинают вращаться по отдельности.

Видео: Принцип работы стартера

После отпускания ключа зажигания цепь питания втягивающего реле прерывается. Магнитное поле пропадает и пружина, установленная в реле, возвращает якорь на место, размыкая пятаки и выводя из зацепления бендикс – стартер отключается.

Выявление причин неисправности стартера при полной разборке

1. Если втягивающее реле срабатывает, а стартер не работает, здесь разбираем реле, если пятаки сгорели, то всё понятно их нужно заменить, либо зачистить, либо полностью поменять втягивающее реле.
2. В случае, если с пятаками всё нормально, проверяем щётки коллектора. Они могут быть стёртыми, в таком случае щётки подлежат замене и неисправность щеток стартера устранена.
3. Когда со щётками всё в порядке, причина в обмотках статора или в роторе. Их можно прозвонить обычной контрольной лампочкой. Когда цепь замкнута лампочка горит, цепи нет, лампа не горит.

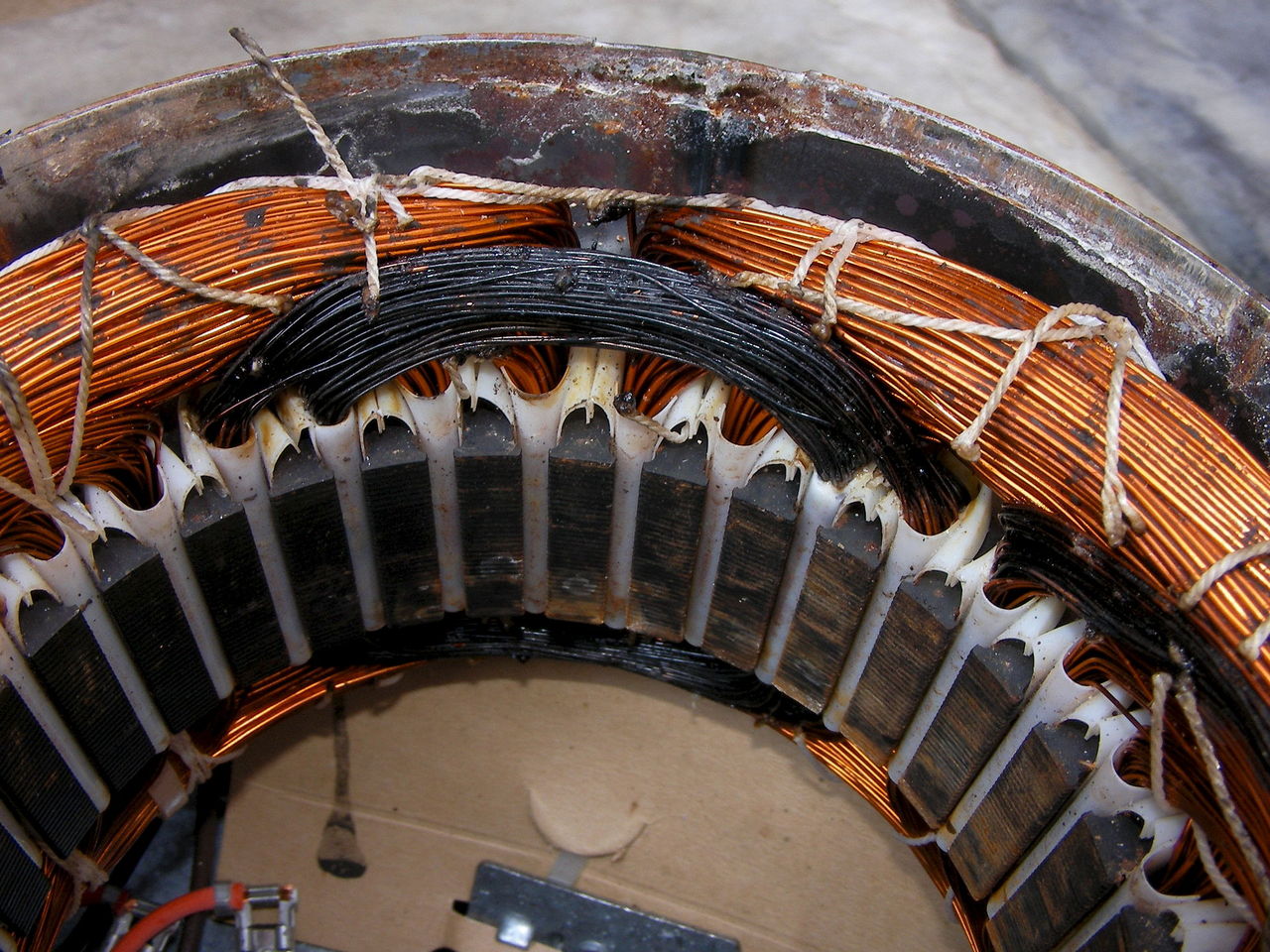

Сгоревшие обмотки статора

Сначала проверяем обмотки статора с силовым проводом. Между ними должен быть контакт, то есть лампочка должна гореть. Затем силовой провод с корпусом стартера. Контакт должен полностью отсутствовать, если лампа горит, хотя бы в пол накала, проблема в обмотках возбуждения.

В советское время обмотки перематывали, сейчас в этом нет нужды, на разборке можно найти всё что угодно, причём за умеренную плату. Когда обмотки нормальные следует прозвонить ротор. Между всеми клемами коллектора должен быть контакт, с массой, контакт должен отсутствовать.

4. В случае, если стартер медленно вращается, а причину ранее мы не определили, то при разборке нужно обратить внимание на подшипники скольжения ротора, они же втулки

Возможные неисправности стартера, когда во втулках появляется большая выработка, то ротор может касаться статора, возникнет дополнительная нагрузка, которая уменьшит обороты вращения коленчатого вала. Втулки нужно заменить и обороты вращения ротора должны восстановиться.

В этой статье описаны все возможные неисправности стартера. Учитывая идентичность этого устройства на всех автомобилях, любой водитель, изучив эту статью, сможет разобраться в неполадках работы стартера своего авто.

Как это работает

Теперь немного о том, в чем нюансы взаимодействия якоря, бендикса и втягивающего реле, а также иных компонентов. На самом деле есть условно три этапа работы стартера:

• Сначала приводная шестерня и стартерный венец используемого маховика соединяются;
• Далее происходит пуск самого стартера;
• На третьем этапе происходит рассоединение.

У стартера очень кратковременный цикл работы, поскольку в дальнейшем он не принимает никакого участия в процессе движения автомобиля. Это вам не круиз контроль. У стартера есть одна задача — запустить двигатель. После этого он свободен до следующего пуска.

Но давайте посмотрим на работу более детально, как мы это делали, когда разбирали принцип работы сцепления. Поэтапно все выглядит так:

• Мы поворачиваем ключ в своем замке зажигания авто;
• Зажигание переводится в положение для запуска;
• Ток следует по электроцепи от батареи к замку;
• Далее ток передается на тяговое решение;
• Вот на этом этапе наш бендикс зацепляется с нашим маховиком;
• Параллельно с перемещением и зацепом шестерни происходит замыкание цепи;
• Напряжение следует к электромоторчику;
• Запускается двигатель;
• Обороты самого мотора превышают по своим значениям обороты нашего стартера;
• Муфта разъединяет между собой вал электромоторчика и приводную шестеренку.

Все. На этом работа устройства завершена. Стартер нужен буквально на несколько секунд, если все работает исправно в машине. Но этот факт никак не преуменьшает ценность такого устройства.

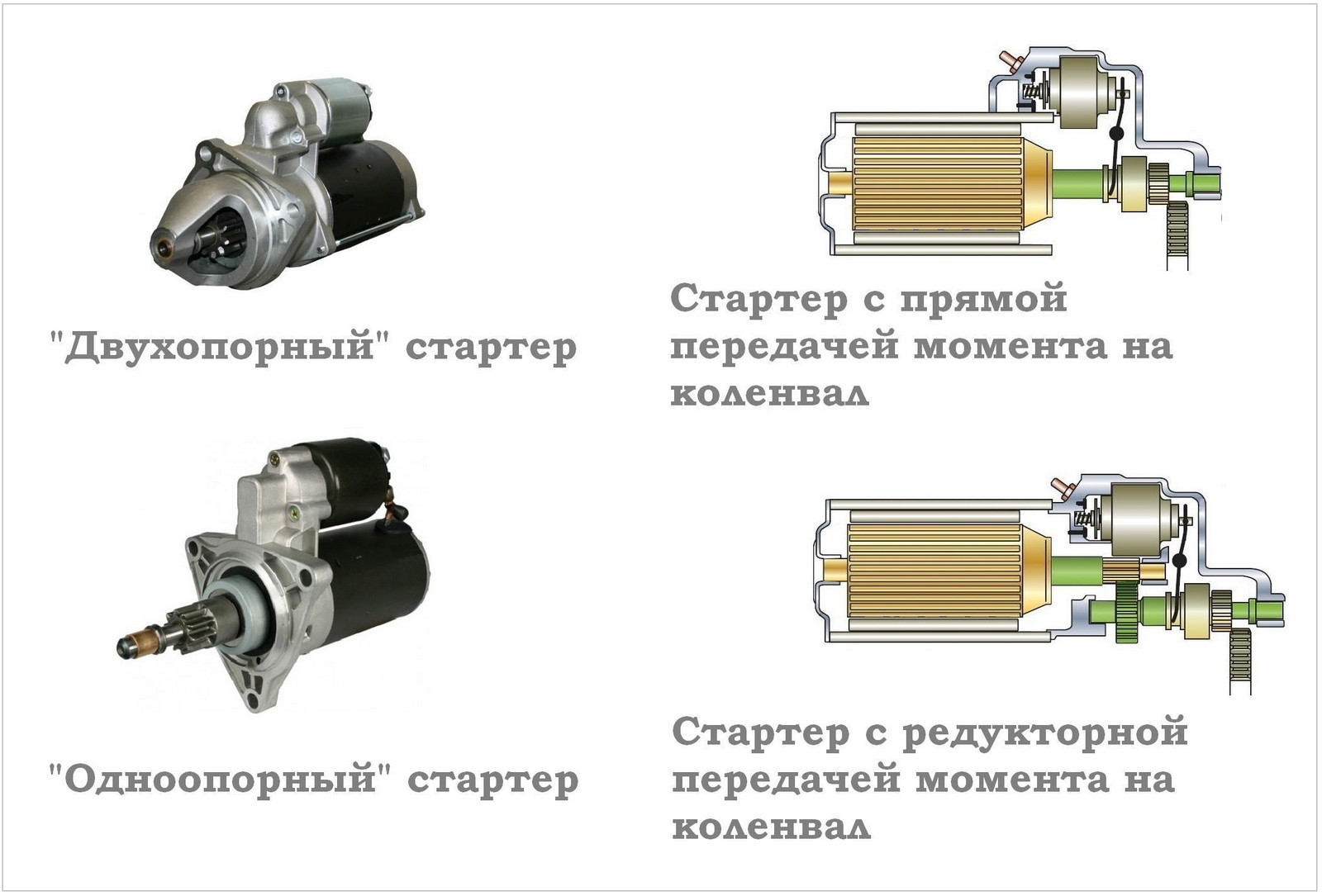

Виды

Думаю, схема вам ясна. Но стоит еще отметить факт существования определенных разновидностей этого элемента. Стартеры можно разделить на 2 типа:

• редукторные;
• безредукторные.

Если это дизельные ДВС или моторы повышенной мощности, здесь актуально использование редукторного стартера. Он не планетарный. Такой элемент способен в несколько раз увеличивает напряжение, которое по нему проходит, тем самым повышая крутящий момент.

У редукторных девайсов есть свои преимущества:

• высокий уровень эффективности;
• повышенный КПД;
• меньшее потребление тока при холодном запуске;
• скромные размеры;
• отличная работоспособность;
• лучшие эксплуатационные параметры;
• эффективный запуск даже при падении заряда АКБ.

А безредукторные отличаются тем, что в ним совершается непосредственный контакт со вращающимися шестернями.

Стартер без редуктора имеет такие достоинства:

• упрощенная конструкция;
• лучшая пригодность к ремонту;
• устойчивость к повышенным нагрузкам;
• быстрый пуск двигателя.

Каждый может для себя сделать соответствующие выводы. Решать вам. Хотя во многом за вас решил уже сам автопроизводитель, установив на машину тот или иной тип стартера.

Это не как с коробками передач, где при покупке автолюбитель сам решает, брать ему вариатор, классическую механику, либо продвинутую секвентальную КПП.

Вариант первый – АКБ

Возможно это один из самых распространённых видов неисправностей такого рода. Суть его заключается просто в разряженной, либо неработоспособной аккумуляторной батарее. Определить разряженную просто:

• если щёлкает втягивающее реле, но стартер не крутит, при этом гаснут лампы на приборной панели – виновник аккумулятор;
• когда происходит серия щелчков, при этом лампы также ощутимо притухают – то, как и в предыдущем случае, виновна аккумуляторная батарея;
• если вообще ничего не происходит, то также возможно разряжен аккумулятор – необходимо проверить его другими нагрузками (к примеру — включить фары).

Если причиной является АКБ, то, казалось бы, всё просто – достаточно её зарядить (или ) и можно отправляться в путь. Но не всё так элементарно, ведь невыясненная причина, которая вызвала следствие в виде неуспешного запуска – вызовет то же самое следствие ещё раз. Потому стоит разобраться – от чего батарея разрядилась.

Всё элементарно, если был попросту где-либо оставлен включенным свет, или другой потребитель. Но если всё было выключено – то необходимо проверить качество , а также исправность самой батареи.

Почему трещит стартер?

Для чего вообще нужен этот стартер? Ведь самые первые автомобили вполне обходились без этой детали. Если вы смотрели старые фильмы, то видели, что двигатель запускали, вращая ручку. Такой способ очень надежен, но не всегда удобен. Поэтому конструкторы приделали к мотору маленький электродвигатель. Когда вы заводите машину, именно он делает за вас эту работу и приводит коленвал в движение. Но не напрямую, а через редуктор и обгонную муфту – обычно весь этот механизм называют «Бендикс». Он – одно из самых слабых мест в стартере.

Для того, чтобы вал стартера не вращался постоянно вместе с двигателем, бендикс и существует – он обеспечивает их взаимодействие только в момент пуска. И, если вы слышите треск при запуске вместо привычных звуков, есть вероятность, что причина именно в нем. Но не обязательно.

Основные симптомы неисправностей

Итак, что делать в подобной ситуации, и где искать проблему, если Вы сели за руль автомобиля и повернули ключ в замке зажигания, однако это не дало искомого результата. Причины могут крыться в самом аккумуляторе, либо неисправностях стартера или же в различных соединениях и коммутациях. Чаще всего, конечно, виновником является сам аккумулятор. Он может попросту разрядиться, и об этом будут свидетельствовать следующие признаки:

• втягивающее реле щелкает, но вращения стартера не происходит, зато лампочки на приборной панели погасли;
• то же самое, но в этот раз происходит уже серия повторяющихся щелчков;
• никакого движения вообще, то есть не работают даже осветительные приборы.

Как сохранить стартер в рабочем состоянии

Чтобы не довести стартер до кондиции, когда могут случиться вышеописанные ситуации, при которых невозможно завести автомобиль, необходимо соблюдать ряд несложных правил его эксплуатации.

Крутим стартер не более пяти-десяти секунд, после нужно сделать обязательную паузу на пару минут. Если вы проигнорируете данный совет, то рискуете моментально посадить аккумуляторную батарею и сжечь работающий исправный стартер при излишне рьяной попытке завести мотор.

Тогда уже ничто не избавит вас от необходимости покупать новый стартер, поскольку при подгорании обмоток их ремонт вряд ли обойдется дешевле. Причем, зачастую, качественно отремонтировать стартер в таком случае невозможно.

Не забывайте, первым делом, обратить внимание на аккумулятор, может быть, достаточно просто зарядить его. Оставьте автомобиль на пару часов, и возможно, после зарядки батареи, проблемы будут решены и вы сможете спокойно завести автомобиль и отправиться на нем по своим нуждам

Проверьте контакты и зачистите места соприкосновения кабелей. Особый акцент сделайте на провод минусовой массы, идущей к корпусу автомобиля.

Как бы то ни было, диагностика стартера и ремонт отдельных его элементов, обойдется автолюбителю значительно дешевле, чем его замена на новый, весьма дорогой при покупке, агрегат.

Обращайте внимание на подозрительные звуки при запуске двигателя, и, возможно, это поможет сэкономить вам немалую сумму денег

Механические и электрические неполадки

Устройство запуска двигателя может не работать из-за выработки подшипников, расположенных в его передней и задней частях. Их функция заключается в обеспечении плавности набора оборотов валом стартера. Если же они износились, втягивающее будет издавать щелчки, коленчатый вал силового агрегата останется неподвижным. Причинами возникновения подобной неполадки являются:

• нарушение баланса вала стартера;
• подгорание либо замыкание витков обмотки.

Заметим, что это может вызвать короткое замыкание электрической схемы транспортного средства, которое спровоцирует возгорание. Если стартер не реагирует на поворот ключа зажигания, нельзя длительное время заставлять его работать. Лучше всего произвести несколько непродолжительных пусков мотора.

Поскольку в основе конструкции устройства запуска силового агрегата автомобиля лежит электродвигатель, напряжение необходимое для набора оборотов его вала подается на обмотку через графитовые щетки. Материал их изготовления не обладает достаточной прочностью, эти элементы быстро изнашиваются.
