Детальное руководство по безошибочной замене троса сцепления на lada kalina

Регулировка сцепления на Калине описание и Видео

Сцепление – важнейший трансмиссионный механизм автомобиля. Полезными свойствами сцепления являются непрерывная передача момента вращения коленчатого вала на коробку передач и подвижность при подключении или отключении от КПП. Периодические неисправности сцепления – одно из слабых мест на машине Лада Калина. Несмотря на усовершенствования в этой области – наличие автоматическое настройки тросика – самостоятельная регулировка сцепления на Калине время от времени необходима.

Сцепление – важнейший трансмиссионный механизм автомобиля. Полезными свойствами сцепления являются непрерывная передача момента вращения коленчатого вала на коробку передач и подвижность при подключении или отключении от КПП. Периодические неисправности сцепления – одно из слабых мест на машине Лада Калина. Несмотря на усовершенствования в этой области – наличие автоматическое настройки тросика – самостоятельная регулировка сцепления на Калине время от времени необходима.

Как действует автоподтяжка троса

Интенсивная эксплуатация, естественно, способствует истиранию фрикционных накладок диска сцепления. По мере износа встроенный храповый механизм позволяет немного подтянуть трос, чтобы обеспечить должную эффективность диска. Вилка выключения поворачивается, благодаря чему втулочная пружина сжимается. Напряженная пружина удерживает фиксаторы наконечника, в результате чего тот освобождается и натягивает трос.

Неисправности сцепного трансмиссионного агрегата: как определить

О том, что необходима регулировка сцепления и автоматическая фиксация троса уже не помогает, машина может подсказать сама. К таким признакам относятся:

1. Автомобиль плохо тянет вперед. Сцепление не обеспечивает должной связи маховика с диском, из-за чего значительная доля силы крутящего момента и, соответственно, скорости теряется. 2. При движении педаль не поднята до конца и болтается. В принципе, данная проблема вытекает из первой. 3. Сцепление плохо выключается: педаль не выжимается до конца, из-за чего сложнее переключить передачу. Однако, для того, чтобы убедиться наверняка, нужна ли регулировка сцепления на Калине, нужно провести ряд небольших проверок.

Как проверить сцепление

1. Выжать педаль и отпустить, так, как делается в реальности при движении. Скрипы и щелчки при движении педали уже смогут намекнуть на неисправности. 2. Проверить педаль на заедание. Препятствие ходу уже более точно означает неполадки в области регулировки. 3. Ход сцепной педали должен быть «от и до». Если она не полностью поднимается и уж тем более не до конца опускается в пол, то регулировка сцепления необходима однозначно. Но, перед тем, как принять окончательное решение, надо ли настраивать трос механизма сцепления вручную, стоит попробовать отрегулировать ход. Измерить величину хода лучше всего с помощью линейки. Педаль опускается в пол, а затем возвращается в исходное состояние. При величине расстояния более 14.6 см, необходимо настроить только ход педали. Если все нормально, то приступаем к дальнейшим действиям. Регулировка сцепления на Калине требуется в том случае, когда при отклонении поводка троса сцепления от рычага вилки выключения на 2.7 см и более, ярко выражены биения фрикционных накладок, а расстояние между ними и заклепками менее 0.2 мм

Важно: при проверке сцепления двигатель не должен работать, и машина должна быть холодной

Процедура регулировки сцепления на Лада Калина

1. Открыть капот и демонтировать воздушный фильтр. 2. Натянуть трос на максимум. Делается это путем натяжки его наконечника. 3. Проверить зазоры между нижним поводком троса и вилкой выключения. Как было сказано выше, это расстояние не должно превышать 2.7 см при нормально отрегулированном сцеплении. Если зазор больше, нужно просто повернуть поводок по резьбе наконечника. Замеры лучше проводить не линейкой, а штангенциркулем. 4. Несколько раз выжать и отпустить педаль сцепления. Затем снова повторить измерения зазоров между рычагом вилки и поводком. При увеличении снова подкрутить поводок и прокачать педалью.

Регулировать механизм следует также на остывшем автомобиле при заглушенном двигателе!

Как видно, регулировка сцепления на Калине не отличается сложностью, и сделать это сможет каждый автолюбитель. Однако, если трос все время съезжает и настроить зазор не получается, то, возможно, придется менять сцепление полностью. Заменить тоже можно самостоятельно, но лучше обратиться в профессиональный .

Причины выхода из строя

Первый фактор, ускоряющий износ сцепления вообще и тросика в частности, – это высокая интенсивность эксплуатации машины. Если вы ездите на ней ежедневно, то будьте уверены – наши неидеальные дороги и сложные погодные условия сделают все возможное, чтобы детали автомобиля приходили в негодность раньше установленного срока.

Быстрее рвется тросик и у водителей, привыкших ездить агрессивно – резко срываться с места, тормозить на полном ходу и т. д. Причем даже редко выезжающая из гаража Калина не защищена от рассматриваемой неприятности. На ней со временем нарушается регулировка, и тяга постепенно ослабляется. Иногда она просто закисает в оболочке и перестает двигаться.

Инструкция по замене

С помощью сцепления передается крутящий момент от трансмиссии двигателю. Осуществляется передача благодаря тросу сцепления, который соединяет силовой агрегат с коробкой передач и обеспечивает старт авто, переключение передач и торможение. Благодаря рычажному механизму автомобиль приводится в движение.

Какое сцепление выбрать?

Существует несколько видов сцепления, отличающиеся:

• принципом работы: электрические, механические и комбинированные;
• рабочей средой: воздушная и масляная ванна;
• механизмом: замкнутые и попеременно замкнутые группы механизмов;
• количеством дисков: одно-, двух- и многодисковые;
• количеством пружин: с одной и несколькими;
• двухпоточные.

Сцепление – сложный механизм, поэтому перед его самостоятельной заменой на Ладе Калине следует внимательно изучить конструкцию и особенности механизма.

Сцепление Лады Калины

На ВАЗ 1117, 1118 и 1119 устанавливают сцепления 190 и 200 мм. Определить диаметр можно по количеству болтов крепления стартера. Для 190 мм их 3, а для 200 мм – 2. В комплект сцепления входит диск сцепления, корзина и выжимной подшипник. Наиболее популярными являются изделия марок: Valeo, Sachs, Luk, ВИС, Kraft.

При использовании привода от других моделей нужно обращать внимание на маховик, тип которого определяется по количеству шпилек стартера. В Ладе Калина их два, в ВАЗ 2108 — три

Ресурс сцепления зависит от узлов и условий эксплуатации

Качественного привода может хватить на 100 тыс. километров

Ресурс сцепления зависит от узлов и условий эксплуатации. Качественного привода может хватить на 100 тыс. километров.

Если в дороге произошли неприятности со сцеплением, то лучше вызвать эвакуатор или отбуксировать автомобиль другим транспортным средством, иначе это может привести к поломке коробки передач.

Инструменты

Для замены сцепления автомобиль необходимо поднять, так как часть работ выполняется снизу. Для этого можно воспользоваться подъемником, эстакадой или смотровой ямой. Из инструментов и материалов для процедуры замены своими руками нужно приготовить:

• новый комплект;
• набор инструментов;
• подпорку для двигателя;
• емкость для слива масла;
• чистые тряпки.

Новый комплект сцепления

При демонтаже коробки передач нужно слить масло. Если работы проводятся самостоятельно, то слить нужно всю смазку. Если есть помощник, то можно слить часть жидкости из проводов, чтобы не побежало масло при их отсоединении.

Этапы

Для проведения замены своими руками автомобиль нужно поставить на эстакаду или обеспечить доступ к днищу машины другим способом. Замена сцепления на Лада Калина заключается в:

1. Вначале работы проводятся сверху. Для этого следует открыть капот.

Моторный отсек Лады Калины

Далее снимается воздушный фильтр вместе с гофрой. Следующий шаг – демонтаж аккумуляторной батареи. Отсоединяются клеммы и все провода, что идут к ней, а затем снимается сама батарея. Далее отсоединяются провода от стартера. На месте стыка коробки передач и силового агрегата следует убрать все провода и открутить болты крепления КПП к двигателю. После верхних работ перемешаемся под автомобиль. В первую очередь убирается защита с картера. Затем нужно выдернуть провода с КПП и снять крепление троса. Далее снимаются приводные валы и откручивается «краб», крепящийся к коробке. Затем необходимо снять кардан переключения скоростей. Далее снимают опору. Перед снятием коробки следует подставить опору под двигатель. Снимаем КПП и приступаем к сцеплению. Сначала надо выкрутить 6 болтов, с помощью которых кожух выжимного диска крепится к маховику. Чтобы исключить поворачивание маховика, его нужно удерживать отверткой. Болты следует ослаблять, не спеша, по одному обороту, передвигаясь по очереди от одного к другому по диаметру. Аккуратно снимая диски, нужно их осмотреть. На нажимном диске и маховике не должно быть трещин и царапин. Также нужно проверить насколько износились фрикционные накладки. При необходимости нужно поставить новые детали.

Ведомый диск

Также нужно оценить состояние нажимной и диафрагменной пружин, они не должны иметь повреждений и потертостей. Если таковые имеются, их надо заменить. При дефектах на диафрагменной пружине меняется кожух с нажимным диском. Далее следует проверить ход дисков, он должен быть плавным. Если есть заедания, необходимо определить причину и устранить ее. Выполнив все замены, можно приступать к обратной сборке. При установке корзины следует отцентрировать диск внутри нее.

Корзина

Устанавливается сначала ведомый диск, а затем кожух нажимного диска. При этом болты должны закручиваться равномерно по всему диаметру. Далее монтируется коробка передач. Затем к КПП нужно присоединить привод сцепления и установить тросик на прежнее место.

Замена

Несмотря на всю простоту этой операции, замена тросов КПП «Калина» 2 должна проходить четко по плану. Любое нарушение не только усложняет процесс, но и нередко приводит к неприятным последствиям. Если не поставить машину на ручник или не подпереть колеса, то она может наехать на ногу и травмировать ступню

Если не отключить аккумулятор, то неосторожное движение любым металлическим предметом может привести к короткому замыканию и повреждению проводки или некоторых электрических компонентов. Рассмотрим, как снять тросики коробки «Калины», а потом поставить вместо них новые детали

Подготовка

На «Ладе Калине» замена тросов КПП начинается с выбора места для проведения этой операции. Нужна ровная, хорошо освещенная площадка без сквозняков (двор или гараж). Потребуются тросы (артикул АвтоВАЗа (ОЕМ) 219011703113, цена 2,5–5,5 тысяч рублей за комплект) и следующие инструменты:

• ключ на 10;
• крестовая и плоская отвертки;
• съемник (рожковый ключ на 13, рожки которого сточены конусом до толщины 0,5–1 мм).

Выбрав площадку, поставьте машину на ручник. Если он по каким-то причинам не работает, подоприте задние колеса противооткатными башмаками или кирпичами. Иначе на «Калине» 2 замена тросов КПП может привести к серьезным неприятностям.

Снятие

Замена тросов КПП «Калины» начинается со снятия этих деталей. Придется выполнить ряд работ под капотом и в салоне машины в очень неудобных местах. Поэтому вам понадобится помощник с ловкими руками, не боящийся грязной работы.

Замена тросиков КПП «Лады Калины»

Действия под капотом

Установив машину на площадке и открыв капот, действуйте следующим образом:

1. Отключите обе клеммы аккумулятора с помощью ключа на 10, затем снимите его, поставив рядом с машиной.
2. Отсоедините патрубок воздушного фильтра от двигателя, для чего ослабьте хомут с помощью крестовой отвертки.
3. Снимите корпус воздушного фильтра (разбирать его, как при замене фильтрующего элемента, не надо). Для этого пальцами выщелкните его крепления из посадочных мест на кузове.
4. Съемником подковырните наконечники тросиков, чтобы они слезли со своих штырьков. Если нет съемника, то это можно сделать плоской отверткой или даже пальцами
5. Вытащите фиксаторы тросиков из их посадочных мест.

После отключения приводных элементов от педалей вытащите их через подкапотное пространство.

Действия в салоне

Чтобы снятие тросов КПП «Лада Калина» 2 прошло штатно, в салоне сделайте следующее:

• Снимите накладку ручного тормоза, накладку, закрывающую механизм выбора передач (пластиковый тоннель или консоль с подстаканниками) и боковые вентиляционные панели рядом с тоннелем. Везде потребуется только крестовая отвертка.
• Если не получается снять консоль, открутите болты, фиксирующие рычаг ручного тормоза, затем сдвиньте его в сторону.
• Отщелкните наконечники обоих тросов, затем вытащите удерживающие их фиксаторы из посадочных мест.

Осталось только снять пластиковый фиксатор, крепящий обе детали к кузову автомобиля.

Установка

Замена тросов КПП «Лада Калина» – это не только снятие старых, но и установка новых деталей, но в обратной последовательности. Учитывайте несколько важных моментов:

• Для правильной ориентации каждого троса вставляйте их так, чтобы стрелка на резиновом уплотнителе была направлена вверх.
• Если не получается просунуть их в салон, отсоедините провод датчика кислорода (лямбда-зонд), а после установки новых элементов заново подключите.
• Если даже снятый провод не помогает, то вывесите левую переднюю сторону машины, затем подоприте ее страховочным упором и продвиньте детали в салон из-под автомобиля.

Просунув тросы в салон, выполняйте все те же действия, что и при демонтаже, но в обратном порядке.

Регулируем положение педали

Завершив замену троса в LADA Kalina, нелишним будет отрегулировать педальный узел. Для этой цели потребуется поместить авто на ровном участке. Теперь производим замер хода педали. Пользуемся линейкой. Ее прикладываем к полу и начальной точке педали. Нажимаем и меряем. Ход должен быть не более 150 мм. Если факт превышения налицо, то выполняем настройку положения.

Для регулировочного действия перемещаемся в подкапотный отсек. Здесь в месте соединения вилки с тросом имеются две регулировочные гайки. Первую (стопорящую) окручиваем, после чего вращаем вторую до достижения требуемой величины хода. Обычно это значение равно 120-130 мм. Продолжая ослаблять гайку, мы увеличиваем свободный ход, действуем обратно – уменьшаем.

Предупреждение повреждения троса сцепления

Вообще непосредственно трос сцепления выходит из строя достаточно редко. Причиной же его обрыва в таких исключительных случаях, как правило, становится коррозия, которая обычно является результатом избыточной сырости в подкапотном пространстве. Также ржавчина может интенсивно образоваться при повреждении защитной оболочки троса. Наиболее надежный способ предотвращения подобных повреждений – использование проникающей смазки.

Нередко сам трос сцепления остается целым, а вот пластиковые наконечники, одевающиеся с обеих его сторон, трескаются и лопаются из-за перепада температур или механических воздействий. Если при нажатии или отпускании педали слышны посторонние звуки или отмечаются заедания, необходимо осмотреть трос и все его элементы. Если обнаружены следы повреждений, трос или держатели лучше сразу заменить.

Технические рекомендации по регулировке сцепления на lada kalina

2004 год автолюбители ждали с нетерпением. В этом году АвтоВАЗ выпустил новый автомобиль Лада Калина. Он позиционировался как достойная замена более дорогим зарубежным моделям этого класса. Желание людей быстрее увидеть Калину было столь же сильным, как и разочарование, которое их постигло. Она не оправдала желаний народа и стала очередным бесславным моментом в истории завода. Автомобиль вызывал много нареканий, как со стороны внешнего вида и комфорта, так и с технической точки зрения. Одним из самых слабых мест Калины считается сцепление.

Хотя, глядя на описание его конструкции, никогда не пришло бы в голову, что в процессе эксплуатации с ним могут возникнуть проблемы.

Фото: jeka3000 (Public domain)

Конструкция сцепления Калины

Однодисковое – относится к сухому типу, имеет центральную нажимную пружину. Педаль с диском сцепления соединены тросом. Для этого используется специальный храповый механизм, который автоматически регулирует длину троса.

Время оставляет отпечаток на всем, в том числе и на накладках ведомого диска – они стираются и становятся тоньше. Храповый механизм компенсирует этот износ, натягивая трос. Происходит это за счет поворота вилки выключения, которая заставляет сжаться пружину, находящуюся во втулке механизма регулировки. Та, в свою очередь, поджимает фиксаторы зубчатого наконечника троса. Наконечник освобождается и натягивает трос.

Цель храпового механизма – облегчить жизнь владельцам. Он избавляет их от необходимости тратить время и силы на самостоятельную регулировку. Но это в теории. Практика показала, что без регулировки сцепления эксплуатация автомобиля не обходится.

Когда необходима регулировка.

Предупреждение: работы по проверке и регулировке должны проводиться с выключенным двигателем.

1. Жмете несколько раз подряд на педаль и слушаете, нет ли посторонних шумов (щелчки, скрипы и т.д.)

Обратите внимание на то, как движется педаль: заедает или нет

Если на глаз не удается определить, свободно ли она возвращается на место, но подозрения имеются, то сделайте следующее:

• рукой выжмите сцепление до конца;
• отпустите, но рука должна находиться на педали, чтобы чувствовать ее ход, но не препятствовать ему.

Если она заедает или возвращается на место с характерными подергиваниями, то необходима регулировка сцепления Калины.

2. Берете линейку и измеряете расстояние от пола до наружной части педали. Нажимаете на педаль, чтобы она уперлась в пол. Отпускаете и снова снимаете размер: если расстояние получилось больше 14.6 см., то требуется подгонка хода педали под нормы.

3. Параметры, отклонение от которых требует регулировки:

• полный ход педали – 14,6 см. (можно меньше, но не больше указанного значения);

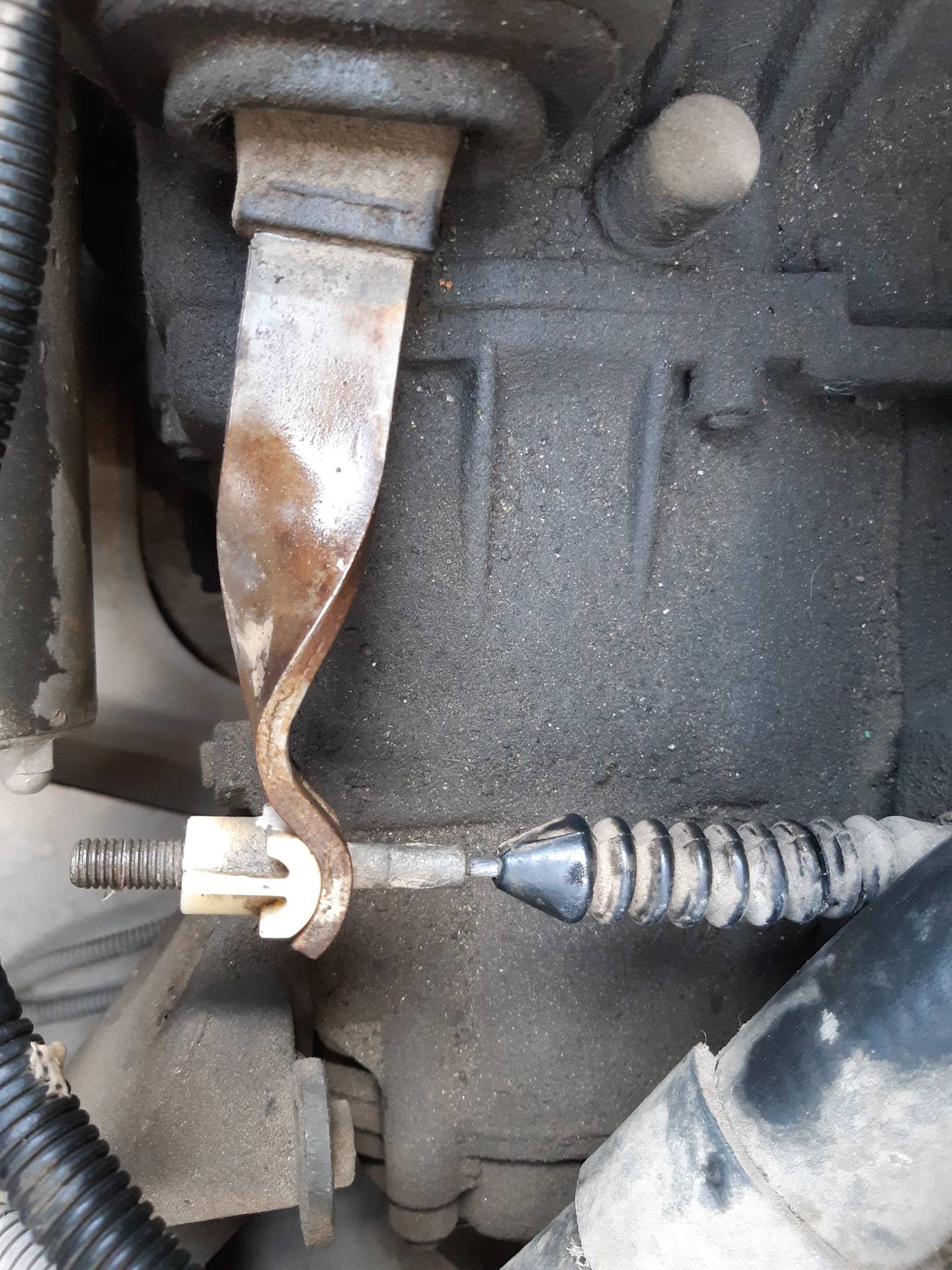

• нижний поводок троса может перемещаться относительно рычага вилки выключения максимум на 2.7 см.;
• биение накладок ведомого диска – не больше 0.5 мм.;
• расстояние между рабочими поверхностями накладок и заклепки, которые их держат – 0.2 мм. (меньше недопустимо).

Регулировка сцепления Калины.

1. Снимите воздушный фильтр.

2. Потяните наконечник, чтобы дать тросу максимальную натяжку.

3. Берете штангенциркуль и мерите расстояние между поводком и рычагом вилки. Если расстояние не соответствует рекомендованным выше 2.7 см., используйте поводок для выправления размеров. Для этого вертите его по резьбе наконечника.

4. После того, как выставите размеры, нажмите несколько раз на сцепление и сделайте новые замеры. Если сбились, подправьте еще раз. И так до тех пор, пока не добьетесь нужных результатов.

Сцепление Калины имеет свойство подводить в ответственные моменты. Но, как вы смогли убедиться, бальзамом на душу становится простота ее регулировки.

Если быть точнее, то поговорим мы о регулировке троса сцепления

на Ладе Калине. Калиновский тросик регулировать куда проще, чем тот же трос на 9-ке, 10-ке, 15-й. Все из-за установленного автокомпенсатора, который делает эту работу за Вас. Так если автокомпенсатор все делает сам, то зачем вообще туда лезть? Давайте разберемся.

Дело в том, что для правильной работы этого автомата необходимо правильно установить трос сцепления. Правильность установки определяется измерением и корректировкой нескольких расстояний. Первое — между вилкой сцепления и пластмасовым наконечником троса. Оттягиваем трос на максимально возможное расстояния, держась за этот пластмассовый наконечник и штангенциркулем меряем зазор — он должен равняться 27 мм (как по книжке). Что бы добраться к вилке нужно снять воздушный фильтр. Если расстояние не такое — подгоняем его к норме при помощи того же пластмассового наконечника.

Демонтируем старый трос

1. Сначала отыскиваем педаль привода узла сцепления.
2. С оболочки троса извлекаем упор. Сама оплетка прикреплена к кронштейну педали. Манипуляция осуществляется весьма просто. Ключом на «8» выполняем банальное откручивание гайки, фиксирующей оболочку на кронштейне. «Победив» гайку, легко снимаем упор со шпильки.
3. Теперь появляется подступ непосредственно к пальцу. На нем удерживается стопор, который извлекаем с помощью пассатижей (можно отверткой). После демонтажа обозначенного стопора снимаем узел компенсации диска сцепления (ведомого).
4. Производим снятие пластиковой втулки, располагающейся на пальце педального привода. Нелишним будет визуальный осмотр ее состояния. При наличии видимых деформаций заменяем новым изделием. Перед монтажом втулки смазываем литолом поверхность пальца.
5. Переходим к выниманию уплотнителя из тросовой оболочки.

В салоне Лада Калина весь перечень манипуляций выполнен, поэтому следующим этапом будет демонтаж элементов под капотом.

Действуем далее

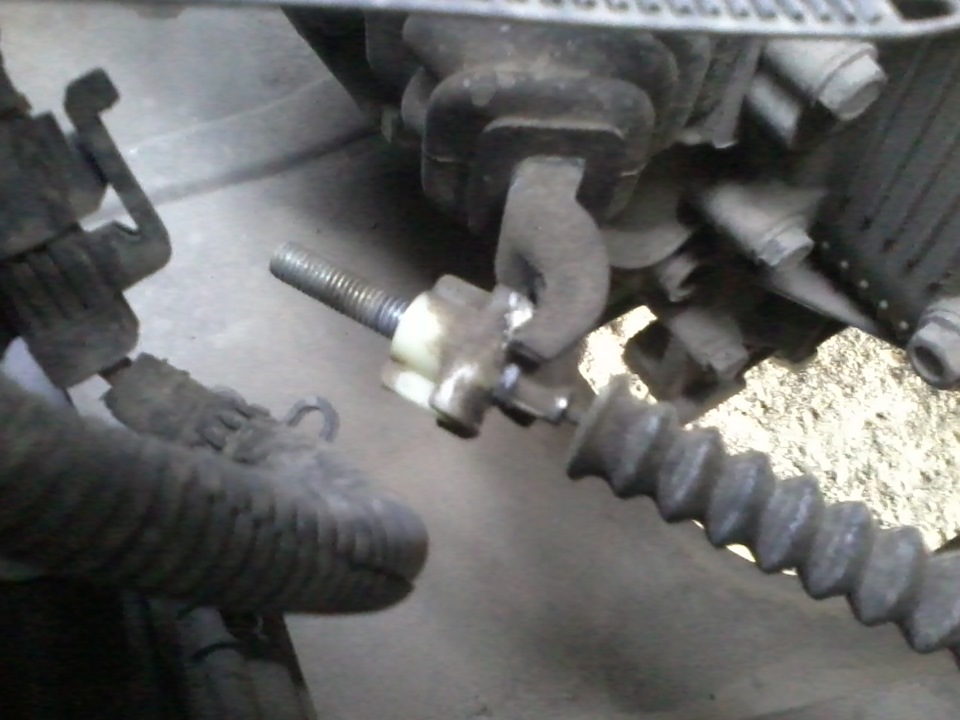

1. На трансмиссионном агрегате тянем наконечник троса к себе. Он без усилий должен выйти из посадочного зацепа.
2. Теперь отворачиваем поводок, который снимаем с наконечника.
3. Завершающим действием вытягиваем трос сцепления из кронштейна на трансмиссии.

Особенность модели Лада Калина — цельный кронштейн, а не разрезной. Здесь потребуется вывести трос из соответствующего отверстия кронштейна в направлении салона. Теперь рассматриваемый нами компонент снят.

Монтаж нового троса

Процедуру установки осуществляем, следуя таковому алгоритму. Начинаем с манипуляций в салоне.

1. В первую очередь трос продеваем в подкапотный отсек.

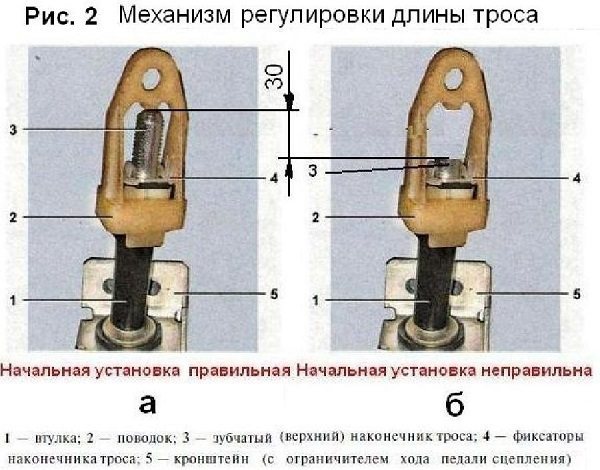

2. Теперь устанавливаем корпус компенсационного механизма, служащего для нивелировки износа накладок диска. Сам корпус устанавливаем на палец и фиксируем стопорной скобой.
3. Возвращаем на место уплотнитель тросовой оболочки.
4. В подкапотной зоне трос продеваем через кронштейн, после чего устанавливаем направляющую втулку.
5. На нижний наконечник компонента навинчиваем поводок. Закручивание следует произвести так, чтобы обеспечить наконечнику выступ примерно на 1 мм.
6. Теперь выполняем вытяжку троса до упора. Когда эта манипуляция полностью исполнена, то с помощью штангенциркуля вымеряем регулировочное расстояние. В оптимальном состоянии оно должно равняться 27 мм. Когда замеры выдают иное значение, то вращаем поводок и достигаем указанного показателя.

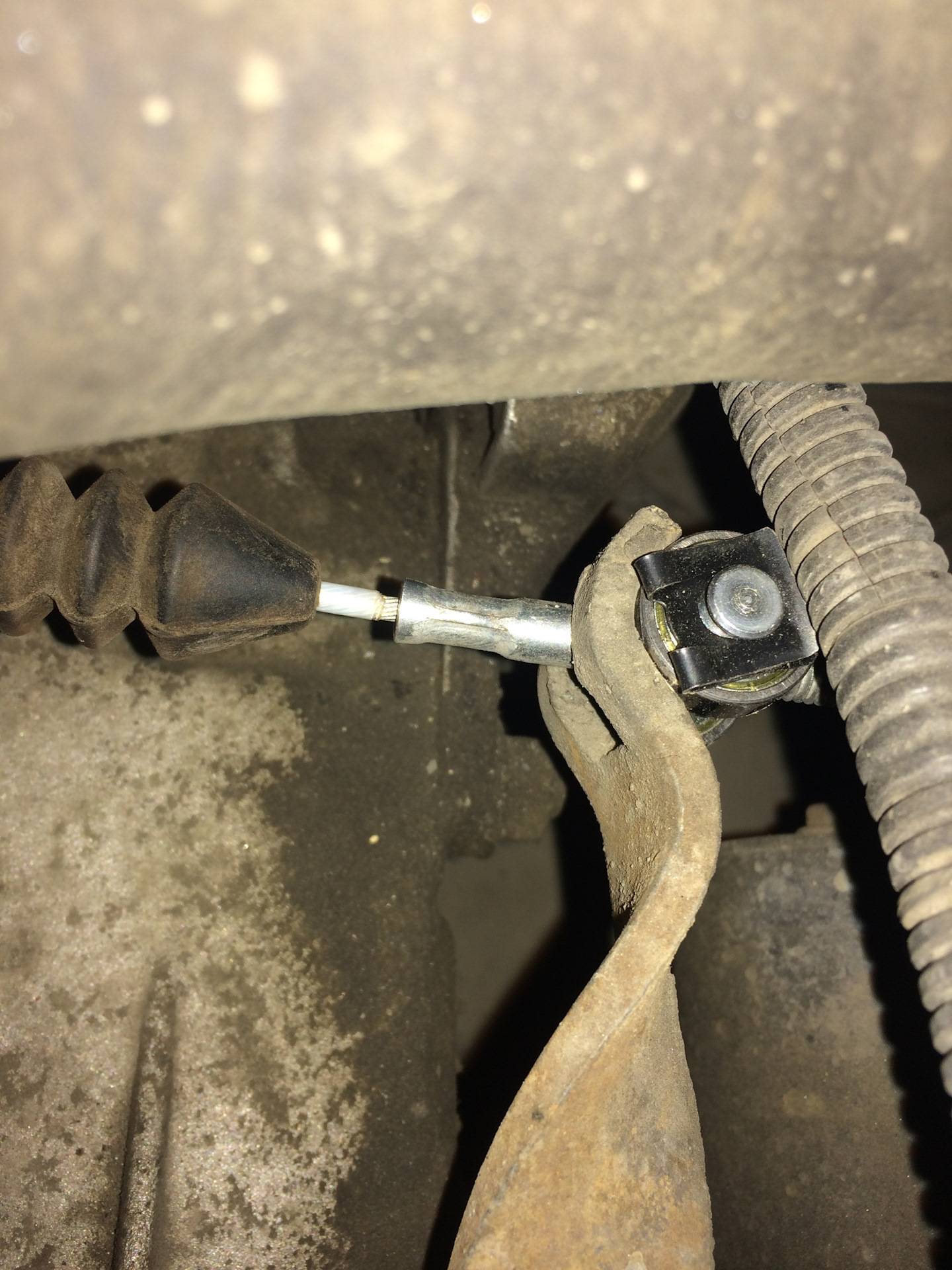

7. В паз, присутствующий на вилке узла сцепления, помещаем тросовый наконечник. Под напором пружины поводок «заберется» в вилку.
8. Посредством нескольких нажатий на педаль проверяем беспрепятственный функционал узла. Сразу контролируем регулировочный зазор (27 мм).

Когда нужна замена

Разумеется, тросик придется менять в любом случае, когда он рвется. Но до этого лучше дело не доводить – задумайтесь о ремонте, когда заметите, что наконечник начал лохматиться. Даже пара оборвавшихся проволочек серьезно уменьшает крепость элемента. Также о замене стоит подумать при существенном стирании пластиковой оболочки.

О том, что с тросиком не все в порядке, говорят следующие признаки:

• при активации сцепления раздаются нехарактерные звуки;
• передачи переключаются с трудом;
• педаль проваливается;
• сцепление не деактивируется полностью;
• ослабевает тяга.

При наличии хоть одного из приведенных симптомов стоит задуматься о техосмотре и далее по обстоятельствам – осуществлении замены или регулировке.

Варианты неполадок

Инструкция по регулировке привода сцепления

1. Пробуксовка. Как правило, она сначала наблюдается на высших передачах, но позднее переходит и на низшие. При увеличении оборотов мотора скорость автомобиля остается на прежней отметке, в итоге машина и вовсе отказывается двигаться. Параллельно с пробуксовкой появляется неприятный запах гари. Заметив эти 2 симптома, не стоит медлить. Замена троса сцепления — необходимый минимум, но проблема может быть еще серьезнее. Основная причина кроется в малом свободном ходе педали. Также могут износиться накладки и даже демонтироваться комплектующие детали.
2. Неполное выключение сцепления. Такая проблема наблюдается во время включения 1 передачи, сопровождающегося скрежетом. Если закрыть на это глаза, вскоре полетит коробка передач. Причина неполадки — в увеличенном свободном ходе педали сцепления.
3. Автомобиль Лада Калина движется рывками при включении сцепления. Нарушение плавности хода свидетельствует о сильном износе накладок, шайб, демпферных пружин и ведомого диска. Устранять проблему нужно немедленно.
4. Проваливание педали. При нажатии педаль становится «ватной», непослушной, как следствие — сцепление включается не полностью. Слышен характерный шум, педаль не возвращается на место. Причина — в нарушении пружины, и без замены отдельных деталей, в том числе и тросика сцепления, не обойтись.

Алгоритм замены

1. 1. Необходимо снять гофру с корпусом воздушного фильтра.

   2. С аккумулятора отключить клеммы и другие провода, сам АКБ вынуть на время ремонта.

1. Открутить проводку для питания стартера.

2. С КПП нужно снять трос, провода, а также демонтировать защиту мотора.

3. Сделать очистку всей поверхности, где коробка передач крепится к мотору, и открутить ее.

4. Снять опору ДВС или поддомкратить его.

5. Выкрутить валы от коробки передач, «крабы».

6. Немного отодвинуть КПП от мотора без снятия элемента, что позволит начать выполнение замены сцепления.

7. Открутить болты, которые соединяют кожух маховика и диска сцепления. Сам маховик отжать отверткой, а болты необходимо крутить последовательно понемногу в круговом направлении.

8. Снять диск и отложить в сторону, даже есть он в нормальном состоянии. Осмотреть маховик на предмет сколов, царапин, прочих повреждений.

9. Установить новые детали или часть нового сцепления.

10. Во время работы с корзиной, нужно «отцентровать» внутри диск. Для этого вставляется ведомый элемент, а после кожух нажимного. Упростить задачу помогает оправка, а при установке элементов нужно наживить новую корзину, вставить центрирующую деталь в диск и попасть в маховик.

11. Затяжку болтов сделать в круговом порядке равномерно, прикручивая коробку передач к двигателю.
12. Подключить трос и проводку, сделать настройку для нормальной работы всей системы.

Мелкие проблемы всегда легче и дешевле устранять, чем заниматься капитальным ремонтом узлов.

Симптомы замены

Механические повреждения можно увидеть только после снятия сцепления с автомобиля, но понять его износ можно по определенным изменениям, появившимся в работе механизма.

Производитель полную замену рекомендуется при следующих симптомах:

1. Начинается «ведение», другими словами, снижается мощность мотора.
2. Появляются пробуксовки, неполное включение.
3. При включении передач появляются сторонние звуки, толчки или щелчки.
4. Сцепление временами пропадает.
5. Есть вибрации при выжатой педали сцепления.

Пошаговое руководство

Первое, что нужно сделать – это взять в руки подготовленный ключ на восемь и открутить гайку, что крепит трос. Найдете вы ее на самой педали сцепления в автомобиле

Эта гайка служит упором оболочки тросика в кронштейн.
При помощи плоской отвертки необходимо очень осторожно снять стопорную скобу. Она находится прямо под гайкой.
Следующий этап – снятие корпуса механизма, что регулирует трос, для того, чтобы вытащить тросик сняв его от крепления к педали.
Сам трос находится за фильтром, его нужно снять

Для этого подтяните рычаг сцепления, и спокойно вытаскивайте трос.

Теперь пора перейти на работу в моторном отсеке Лады Калина.

1. Открываем капот и сразу же вытаскиваем трос из крепления в виде вилки, просто тянем его на себя.
2. Теперь откручиваем пластмассовый поводок, сделать это можно без инструментов, своими руками.
3. На наконечнике троса вы увидите чехол из резины, его тоже придется снять.
4. Теперь нужно отсоединить конец тросика от держателя, что находится на коробке

Технические рекомендации по регулировке сцепления на Lada Kalina

Одним из недостатков Лада Калина являются проблемы со сцеплением. Чтобы избежать посещения автосервиса и сэкономить время и деньги, диагностировать неисправность и выполнить регулировку сцепления на Лада Калине можно своими руками в гараже. В статье описано пошагово, как отрегулировать сцепление, а также прилагается видео, в котором демонстрируется вся процедура.

Диагностика неисправностей сцепления

Лада Калина оборудована «сухим» сцеплением с одним диском и центральной нажимной пружиной. Диск соединяется с педалью сцепления (ПС) с помощью троса. Взаимодействие осуществляется с помощью троса, который является слабым местом в узле. Регулировка осуществляется с помощью храпового механизма, представляющего собой шток с резьбой и контрольной гайкой.

С течением времени изнашиваются накладки, на диске, они становятся тоньше. Во многом износ зависит от манеры езды водителя. Кто любит рвать с места, узел долго не выдержит и потребуется его ремонт. С помощью храпового механизма устраняется недостаточная толщина накладки путем подтягивания троса. Происходит это путем поворота вилки выключения, она заставляет сжаться пружину, расположенную во втулке. Пружина действует на фиксаторы наконечника, высвобождает его и, таким образом, натягивается трос.

Благодаря храповому механизму длина троса регулируется автоматически. Но, несмотря на это, иногда регулировать приходится вручную.

Существуют явные признаки, по которым можно диагностировать, нужно ли регулировать узел сцепления, а именно:

• проблемы при переключении передач;
• посторонние звуки при выжимании ПС: скрип, трение, щелчки;
• сцепление выключается/включается не до конца;
• плохая тяга;
• заедания при движении ПС.

На видео Сергея Цапюка разбирается причина туговатого выжима педали и способа устранения неполадки.

С помощью несложных действий можно выявить и другие признаки, свидетельствующие о том, что нужно отрегулировать сцепление на Лада Калине:

Если обнаружены перечисленные выше признаки, то необходимо либо отрегулировать сцепление, либо заменить его.

Необходимые инструменты

Для проведения процедуры понадобится минимум инструментов:

• набор ключ;
• крестовая отвертка;
• линейка;
• штангенциркуль.

Этапы

На видео можно увидеть наглядно процесс регулировки, пошаговые действия по регулировке описаны ниже:

1. В первую очередь нужно открыть капот и демонтировать воздушный фильтр. Моторный отсек Лада Калина

   Для этого нужно отключить болты крепления корпуса воздушного фильтра к капоту. Затем нужно отсоединить ДМРВ. Далее откручиваем хомут и можно снимать корпус воздухофильтра.

2. Вытащить трос за наконечник с резьбой на максимально возможное расстояние. Необходимо будет преодолеть сопротивление, которое оказывает пружина, прикрепленная к ПС.
3. Удерживая трос в таком положении, с помощью штангенциркуля нужно провести замер расстояния между пластиковым поводком и рычагом вилки. Оно должно составлять 2,7 см.
4. Если расстояние не соответствует, с помощью рожкового ключа следует либо подтянуть, либо ослабить гайку натяжения.
5. Далее нужно выжать несколько раз ПС и вновь сделать замеры. Правильная регулировка длины троса

   Если снова не достигли нужного результата, действия необходимо повторить. Таким образом, процедуру повторяем, пока не достигнем нужного результата.

6. Если расстояние удалось отрегулировать, регулировка закончена.
7. Устанавливаем назад воздушный фильтр.

В идеале ПС должна находится на одном уровне с педалью тормоза или чуть выше.
