Замена вакуумного усилителя тормозов ваз-2112 16 клапанов: видео

Гидравлический привод рабочих тормозов УАЗ-31512 и УАЗ-3741

Гидравлический привод рабочих тормозов автомобилей семейства УАЗ-3151 и семейства УАЗ-3741 вагонной компоновки состоит из подвесной педали, вакуумного усилителя, двухкамерного главного цилиндра, сигнального устройства, трубопроводов с соединительной арматурой и колесных рабочих цилиндров.

Гидравлический привод рабочих тормозов УАЗ-31512 и УАЗ-3741, общее устройство.

Педаль гидравлического привода тормозов качается на оси, закрепленной в кронштейне. Возвратная пружина постоянно удерживает педаль в исходном положении, прижимая ее к колпачку выключателя сигнала торможения, установленного на кронштейне педали.

На легковых автомобилях семейства УАЗ-3151 педаль тормоза при помощи пальца соединена с вилкой толкателя усилителя. На грузопассажирских автомобилях вагонной компоновки семейства УАЗ-3741 педаль тормоза соединена с вилкой толкателя усилителя тягой и промежуточными рычагами.

Вакуумный усилитель рабочих тормозов УАЗ-31512 и УАЗ-3741, устройство.

Вакуумный усилитель служит для повышения эффективности рабочих тормозов при работающем двигателе. В корпусе усилителя, закрытом крышкой, установлены диафрагмы и крышка, разделяющие усилитель на четыре полости : две атмосферные и две вакуумные. В корпусе клапана управления установлены воздушный фильтр для очистки воздуха, поступающего в вакуумный усилитель, и толкатель с клапаном управления в сборе.

Поршень клапана фиксируется в корпусе клапана управления стопорными винтами. Между поршнем первичной камеры и корпусом клапана установлена диафрагма клапана управления, которая прижимается к седлу корпуса клапана пружиной. Диафрагмы поршня вторичной камеры и поршня вторичной камеры, и сами поршни вторичной и первичной камер усилителя связаны между собой соединителем.

При отпущенной педали тормоза диафрагмы и поршни вакуумного усилителя тормозов находятся в исходном положении под действием конической пружины. В центральном отверстии поршня первичной камеры установлены буфер и шток, воздействующие на поршни главного тормозного цилиндра.

Отверстие под шток герметизировано уплотнителем, отверстие под корпус клапана управления — уплотнителем и защищено резиновым чехлом, отверстие под соединитель герметизировано уплотнителем. В крышку вакуумного усилителя тормозов ввернут обратный клапан, на котором крепится шланг, соединяющий усилитель с впускной трубой двигателя.

Принцип работы вакуумного усилителя тормозов.

Работа вакуумного усилителя тормозов основана на использовании разрежения во впускной трубе работающего двигателя. При отпущенной педали тормоза все четыре полости вакуумного усилителя сообщаются между собой через систему клапанов, давление во всех полостях усилителя одинаково. Диафрагма клапана управления прижата к седлу корпуса пружиной. Доступ атмосферного воздуха в полости усилителя закрыт.

При нажатии на педаль тормоза толкатель перемещает поршень, который перекрывает зазор между поршнем и диафрагмой клапана управления. При этом атмосферные полости усилителя разобщаются с вакуумными полостями, в последних при работающем двигателе создается разрежение.

При дальнейшем перемещении поршень отжимает диафрагму от седла корпуса, при этом открывается доступ воздуха в атмосферные полости. Сила, возникающая из-за разности давлений в полостях, перемещает корпус клапана управления, диафрагмы с поршнями, создавая дополнительное усилие на шток и поршни главного цилиндра.

При растормаживании оттяжная пружина педали тормоза возвращает толкатель в исходное положение, связь полостей с атмосферой прерывается, поршни диафрагм, диафрагмы и корпус клапана управления отжимаются возвратной пружиной и штоком в исходное положение, открывая сообщение между полостями : давление в них выравнивается.

При отказе вакуумного усилителя тормозов, на поршни главного цилиндра передается только усилие от ноги водителя. Регулировок вакуумный усилитель не требует. При отсутствии вакуумного усилителя вилка толкателя главного цилиндра на автомобилях семейства УАЗ-3151 непосредственно соединяется с педалью тормоза, а на автомобилях вагонной компоновки семейства УАЗ-3741 — с промежуточным рычагом привода.

Двухкамерный главный тормозной цилиндр рабочих тормозов УАЗ-31512 и УАЗ-3741.

Главный тормозной цилиндр служит для одновременного создания давления в обеих ветвях гидравлического привода рабочих тормозов при нажатии на педаль тормоза. Камеры главного цилиндра питаются тормозной жидкостью раздельно из двух бачков, установленных на корпусе цилиндра. Каждый из поршней имеет свою возвратную пружину. Взаимное положение поршней ограничивается втулкой-ограничителем и винтом.

Конструкция и принцип работы вакуумного усилителя

Вакуумный усилитель (или ВУТ)‐ самый распространённый тип механизма для усиления тормозов. Действует по принципу снижения давления или просто — разряжения. Конструктивно он образует единое целое с главным цилиндром, включает в себя несколько важных компонентов:

корпус, разделённый диафрагмой на 2 части — вакуумную и атмосферную камеры;
клапан, перекрывающий мостик между частями вакуумника;
механический (или электрический)насос, необходимый для обеспечения бесперебойной работы в качестве основного или дополнительного источника разряжения(на некоторых бензиновых автомобилях может не быть);
пружина возвратного типа — нужна для перемещения диафрагмы в начальное положение после нажатия педали тормоза.

Работа вакуумника основана на разряжении или разности давления воздуха в обеих камерах. В исходном положении оно одинаковое, но после нажатия тормоза канал, соединяющий обе половины ВУТ, перекрывается. При этом воздух начинает поступать в атмосферный отдел, где разряжение снижается. Это образует силу, воздействующую на диафрагму, которая перемещает поршень главного цилиндра, преодолевая усилие пружины.

как проверить? Ремонт автомобилей

Большинство современных автомобилей оснащено гидравлической тормозной системой. Он дополнен вакуумным усилителем. Этот механизм в несколько раз увеличивает усилие, прикладываемое водителем к педали. Другими словами, тормозить пылесосом намного проще. Однако, как и любой другой механизм, усилитель может выйти из строя. В сегодняшней статье мы рассмотрим, как устроен вакуумный усилитель тормозов, как его проверить и каков принцип его работы.

Устройство

Конструкция этого элемента предполагает следующие детали:

Диафрагмы.
Атмосферный канал.
Толкатель.
Наличие.
Вакуумный канал.
Поршень и возвратная пружина.

Как это работает?

Принцип действия основан на разнице давлений. Корпус усилителя включает две цепи, разделенные мембраной. Одна часть контура подключается к шлангу (откуда идет слив). Другой конец подсоединен к следящему клапану. Он контролирует изменение разряда и регулирует параметры.

Существует несколько методов диагностики этого элемента.

Метод № 2

Этот метод проверки заключается в следующем.Вам нужно запустить двигатель и нажать на педаль. Затем заглушите двигатель. В этом случае педаль остается в полу, не отпуская ее.

Ремонт вакуумного усилителя тормозов: что не так?

Часто при поломке «пылесоса» выходит из строя диафрагма. При наличии разрывов снаружи корпуса воздух попадает в вакуумную полость. Из-за этого система не обеспечивает необходимый разряд.

Разборка

Заменить вышедшие из строя компоненты на место получится.Необходимо снять вакуумный усилитель тормозов. Классические модели ВАЗ (в том числе и «Самара») оснащены этим элементом возле борта двигателя. Итак, открываем капот, отключаем усилитель от главного тормозного цилиндра

Важно, чтобы трубки оставались на месте. Если их убрать, система будет в воздухе

Разборка и ремонт

Далее нам потребуются тиски.

Диафрагма.
Манжеты.
2 ящика.
Пыльники.
Клапан.

Установив новые детали, собираем обратно вакуумный усилитель тормозов.Как это проверить, мы уже знаем. При сборке необходимо сразу закрепить диафрагму на пластиковом кожухе. Пружину можно установить с любой стороны. Однако при сборке корпуса нужно приложить усилия, чтобы достать его на шпильки.

Соберите в обратном порядке. Перед запуском произведите визуальный осмотр. Все шланги и хомуты должны быть плотно прижаты и надежно закреплены.

Итак, мы узнали, что такое вакуумный усилитель тормозов, как его проверить и отремонтировать самостоятельно.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

На главном цилиндре заметны следы подтекания тормозной жидкости;
Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
Педаль тормоза попросту не нажимается.

Замена

Для выполнения ремонта главного тормозного цилиндра ВАЗ 2110 его потребуется сперва разобрать, после чего установить новый элемент.

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

От трубопровода аккуратно отсоедините главный цилиндр.
Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью

Хорошая альтернатива — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
Тщательно избегайте попадания на главный цилиндр топлива или керосина.
Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд

После обработке сразу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

https://youtube.com/watch?v=gYLFHjMr2Fk

Прокачка

Если вы думаете, что после замены главного тормозного цилиндра можно спокойно выезжать на дороги, то вы ошибаетесь. На самом деле полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя прокачку.

Грамотная прокачка позволит обеспечить эффективность работы нового установленного главного цилиндра.

Процедура не сложная, но требует соблюдения инструкции.

Найдите человека, который вам поможет в этом деле. Один будет возле машины, а второй — непосредственно в салоне.
Накачайте тормозную педаль путем нескольких нажатий на нее.
Помощник зажимает педаль, а вы тем временем немного откручиваете штуцер на одной из трубок тормозной системы.
При этом должен выйти воздух, а также небольшая порция тормозной жидкости. Не пугайтесь течи, это вполне нормально.
Обратно затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
Командуйте помощнику опускать деталь.
Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
Подобными действиями прокачивается каждый из четырех контуров.
Предварительно убедитесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.

Собственно, на этом ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такого автомобиля как ВАЗ 2110 подсказывает, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним нужно быть готовым.

Загрузка …

Как проверить вакуумный усилитель тормозов Ваз 2110

Проверить вакуумный усилитель тормозов «десятки» на предмет исправности работы можно и самостоятельно. Для этого нужно при выключенном двигателе многократно нажать на тормозную педаль. Этим способом проверяется равномерность давления в полостях. Все нормально Далее при удерживании ноги на тормозной педали запускается двигатель. В случае, если педаль при этом подается вперед одновременно с ногой, то усилитель работоспособен. В противном случае необходимо удостовериться, что неисправность заключается именно в нем, а не в проблеме с фланцем наконечника или его креплением.

Вакуумный усилитель тормозов Ваз 2110

Еще неслаженное функционирование педали возможно из-за неисправного присоединения штуцера на выпускной трубе двигателя к шлангу. Это все также оказывает вредной воздействие на работоспособность тормозной системы и ее эффективность. тогда, когда корпус клапана не заедает.

Когда нужно менять вакуумный усилитель тормозов

При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).

Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

Увеличивается степень сопротивляемости тормозной педали;

Снижает показатель нагрузки на тормозную систему;

Выступает в роли высокоэффективного вспомогательного узла; Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

Плотный корпус, для изготовления которого применяют высокопрочный полимер;
Диафрагма, которая также называется собирательным узлом;
Следящий или контрольный специализированный клапан;
Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
Главный шток поршня цилиндра тормозной системы (главного);
Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

Корректирует положение поршня в пространстве;
Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
Автомобиль начинает троить;
Свечи зажигания перестают работать эффективно;
Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

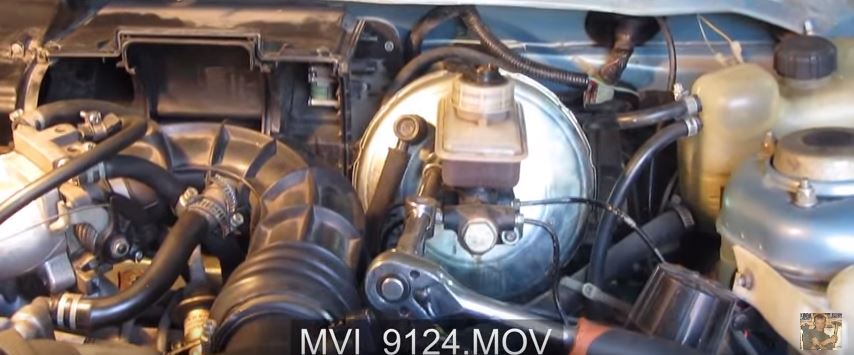

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
Аккуратно демонтируйте цилиндр от усилителя.
Отсоединять тормозные трубки не имеет никакого смысла.
Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
Теперь вы легко можете отключить тормозную педаль и усилитель.
Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.
