Настройка схождения колес
Причины сбоя схождения колес
Причиной сбоя схождения колес может быть неправильное установка подвески, столкновение с препятствием, плохое качество дороги или неправильная эксплуатация автомобиля. Если схождение колес не настроено правильно, это может привести к неравномерному износу шин, ухудшению управляемости автомобиля, ухудшению тормозных характеристик и повышению расхода топлива.
Процесс настройки схождения колес
Настройка схождения колес в ВАЗ 2110 может быть выполнена в автосервисе или самостоятельно. В процессе настройки необходимы специальные инструменты, такие как специальные щупы, измеритель линейки, натяжомер и уровень.
В процессе настройки необходимо точно определить желаемые значения схождения колес в соответствии с рекомендациями производителя автомобиля. Эти значения могут различаться для передних и задних колес, а также для разных условий эксплуатации автомобиля.
После определения желаемых значений схождения колес необходимо корректно установить автомобиль на специальную станину, чтобы измерить текущие значения схождения колес. Затем с помощью специальных инструментов можно настроить схождение колес, регулируя соответствующие рычаги или элементы подвески автомобиля.
После завершения настройки необходимо проверить схождение колес снова с помощью измерительного инструмента, чтобы убедиться, что оно соответствует желаемым значениям. Если необходимо, процедуру настройки можно повторить до достижения желаемых результатов.
Правильная настройка схождения колес поможет улучшить управляемость автомобиля, увеличить срок службы шин, снизить износ рулевого управления и улучшить устойчивость на дороге. Регулярная проверка и настройка схождения колес являются важными мероприятиями по поддержанию автомобиля в хорошем техническом состоянии.
Инструкция по регулировке развала-схождения своими руками
Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.
Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:
- Исправность ходовой (подробнее о диагностике подвески автомобиля);
- Давление в шинах;
- Загрузка машины.
Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента
В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.
Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.
Регулировка угла развала колес
Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):
- Перед началом регулировки развала машина должна стоять на ровной площадке.
- Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
- Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
- Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
- Проделайте тоже самое на втором колесе и запишите результат.
- После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
- Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
- Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
- Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
- Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.
На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.
Регулировка угла схождения колес
Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.
Линейка для регулировки схождения
Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.
Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем
Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять
Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.
- Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
- Ключом на 24 вращайте муфту для изменения длины тяги.
- Не забывайте следить за горизонтальным положением спицы руля.
- Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
- При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.
Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.
После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.
Консерватизм или современный подход, что лучше
Но такой консервативный подход больше подходит для стареньких жигулей, москвичей, волг, запорожцев, а также древних иномарок.
На современных автомобилях такие работы, конечно же, лучше проводить на СТО, где с помощью современного лазерного и компьютерного оборудования сделают все на высоком уровне без каких-либо погрешностей. А все мы знаем, что даже не значительная погрешность в данном вопросе может привести к быстрому износу шин.
СТО, это конечно хорошо, там сделают все быстро и точно. Но всегда есть свое НО. Во-первых, какое бы современнейшее оборудование ни стояло на автосервисе, без хорошего специалиста это груда металлолома. И тут могут возникнуть проблемы:
1. На сколько Вы доверяете данному специалисту;
2. На сколько точно будут проведено работы (когда оборудование проверялось на соответствие метрологическим стандартам) и стоит ли такая точность своих денег;
3. Какие гарантии Вам будут даны на выполненные работы. Во-вторых, в зависимости от состояния дорог в Вашем регионе, от того где Вы вообще ездите и интенсивности Ваших поездок период выполнения работ по развалу и схождению колес может быть разным.
Как правило он может варьировать от одного месяца до полугода. А некоторые водители вообще посещают СТО только один раз в год. Если водителю приходиться посещать СТО один раз в 1 – 3 месяца, то это ощутимые расходы и тут уже многим следует задуматься об экономии средств. Конечно, если у Вас дорогая иномарка, то с такими расходами придется смериться, а если у Вас наш отечественный автомобиль, то развал схождение колес автомобиля можно сделать и своими руками без особых проблем. В-третьих После любого вмешательства в ходовую часть и рулевое управление автомобиля будь то замена рулевых тяг, замена усилителя руля, замена амортизаторов, смена летней резины на зимнюю и наоборот или проведение каких-либо других работы обязательно необходимо проводить контрольные замеры развала схождения колес и при необходимости проводить соответствующие регулировки. В-четвёртых Хорошего СТО в Вашем регионе может и не оказаться, или как раз в самый неподходящий момент вышло из строя оборудование, при этом Вы заметили, что внешняя или внутренняя кромка покрышки начала сильно изнашиваться, а это явный признак не правильного развала схождения колес. Данный список еще можно долго продолжать, но давайте уже перейдем к делу. Что нужно делать Для выполнения соответствующих работ Вам понадобятся определенные знания, которые мы Вам сейчас дадим, и специальная линейка, с помощью которой происходит выставления правильных углов схождения и развала колес автомобиля.
Зачем делают сход развал на ваз 2110
Чтобы все правильно функционировало эту процедуру необходимо проводить каждые 30 тыс.км, это рекомендация специалистов для автомобилей иностранного производства. Но развал схождение часто проводят и в непредвиденных ситуациях:
- При смятии диска, так происходит, когда влетаешь на высокой скорости в большую яму.
- После проведения ремонта ходовой части.
- Когда поменялся клиренс автомобиля.
- В некоторых случаях автомобиль уносит в сторону при управлении.
- Сильный износ резины на автомобиле.
- Не поворачивается руль при прохождении поворотов.
Что дает прохождение данной процедуры?
- Появляется хорошая управляемость у машины. Это проявляется при езде по прямой дороге, то есть, нет смещения.
- Резина не будет сильно изнашиваться и тем самым можно снизить расход топлива.
Регулировка развала и схождения без визита в автосервис
Подготовка
Приготовьте следующие предметы:
- телескопическую линейку для проверки сход-развала;
- мел;
- шнур с отвесом;
- стандартный набор ключей автомобилиста.
Линейка для измерения схождения. Когда-то ей комплектовался каждый автомобильРаботы следует выполнять на площадке без неровностей. Желательно, чтобы на ней располагался подъёмник, но подойдёт и яма.
Сначала надо определить, насколько точен имеющийся показатель развал-схождения. Для этого ставим машину на ровную площадку, поворачиваем руль в одну сторону, пока он не упрётся в преграду, и делаем метку мелом на его середине. Затем вращаем рулевое колесо в обратную сторону (тоже максимально), считая количество понадобившихся для этого оборотов и окружностей.
Результат делим на 2 и поворачиваем руль обратно на полученное число оборотов. Если в результате руль установлен в привычное вам положение, всё в порядке. Если нет — придётся заняться настройкой рейки.
Регулирование рулевой рейки своими руками
- Снимите руль, отвинтив гайку.
- Зафиксируйте управляющий элемент в определённом ранее оптимальном положении.
- Найдите гайки на наконечниках рулевых тяг и ослабьте их. Немного выкрутите одну из них, подсчитав количество нужных для этого оборотов. Затем закрутите вторую гайку на такое же количество оборотов.
Всё, автомобиль готов к настройке развал-схождения.
Схождение
- Авто должно стоять на ровной площадке. Колёса направлены вперёд. Лучше всего выполнять работу в яме.
- Нанесите на внутреннюю часть левого и правого колеса по метке — они должны располагаться рядом с дисками.
- Создайте в линейке предварительное натяжение. Поставьте её между колёсами так, чтобы измерительный прибор упирался в метки, но не касался других деталей автомобиля.
- Встряхните линейку. Совместите указатель с делением «0» (ноль).
- Оставив линейку на колёсах, немного прокатите автомобиль вперёд. Измерительный прибор должен повернуться вместе с колёсами без соприкосновения с элементами кузова и подвески.
- Посмотрите на линейку. Изменились ли показания? Если нет или изменились незначительно (до 1 деления), то со схождением всё в порядке. Если разница больше — нужна регулировка.
- Ослабьте контргайки на рулевых тягах. Поверните муфту, чтобы изменить длину тяги.
- Затяните контргайку и снова измерьте показания. Повторяйте, пока не получите нужный результат (т.е. от нуля до ± 1).
Вращаем контргайку для установки оптимального схождения.
Какие стойки лучше поставить на Ваз 2114
Владельцы отечественных автомобилей, как правило, хорошо разбираются в устройстве машины и способны выполнить ремонт любой сложности своими руками. Из-за большого количества разновидностей запчастей этого типа бывает сложно разобраться в том, какие стойки лучше поставить.
Выбор типа амортизатора
Стойки, устанавливаемые на Ваз 2114 могут существенно отличаться по техническим характеристикам, которые, прежде всего, зависят от вещества, наполняющего внутреннюю камеру изделия. По этому принципу амортизаторы делятся на газовые, масляные, газомасляные.
Масляные
Масляные амортизаторы очень мягкие, поэтому идеально подходят для обычной езды. Кроме этого, такие изделия стоят недорого и имеют значительный эксплуатационный срок. Из недостатков изделий можно отметить только снижение вязкости масла при низких температурах, которое негативно влияет на эффективность гашения колебаний.
Газомасляные
Устанавливать газомасляные амортизаторы стоит в том случае, когда владелец машины желает сэкономить, но при этом значительно улучшить комфортность управления автомобилем. Эта разновидность задних стоек Ваз 2114 лишь незначительно дороже масляных моделей, но после установки газомасляных изделий машина станет более управляемой на поворотах и при большой скорости движения.
Газовые
Газовые амортизаторы являются самыми дорогими, но без них не обойтись, если автомобиль планируется использовать в гонках либо при низких температурах воздуха. Кроме того, установка стоек этого типа позволит существенно увеличить управляемость автомобилем на мокрой трассе.
Выбор производителя
К выбору производителя задних стоек следует отнестись очень серьёзно. Часто, эксплуатационный ресурс у практически одинаковых изделий разных фирм может отличаться в десятки раз, поэтому даже относительно небольшая стоимость изделия не сможет компенсировать дальнейших затрат по замене амортизаторов.
Каяба
Если возникла необходимость поменять задние стойки автомобиля Ваз 2114, то вряд ли можно найти лучше изделия, чем амортизаторы фирмы Каяба. Несмотря на более высокую стоимость, запчасти от известного на весь мир японского бренда пользуются большим спросом у российских автомобилистов. Такие изделия полностью соответствуют техническим требованиям этой модели автомобиля, а также могут эксплуатироваться практически без ограничений в зимнее время.
СС-20
Амортизаторы СС 20 отечественного производства, но по качеству сборки такие изделия не уступают лучшим зарубежным образцам. Менять изделия следует с учётом интенсивности эксплуатации. Для этих целей в модельной линейке представлены следующие категории: «Стандарт», «Комфорт Оптима», «Шоссе», «Спорт».
Plaza
Задние амортизаторы для Ваз 2114 компании Plaza отлично подходят для спортивного стиля вождения. Ставить такие изделия рекомендуется и при частой эксплуатации машины на дорогах с разбитым покрытием. По основным техническим характеристикам задние стойки «Плаза» более чем в 2 раза превышают требования завода-изготовителя машины поэтому, даже при очень жёстких условиях использования, прослужат дольше оригинальных амортизаторов.
Другие хорошие варианты
Кроме перечисленных фирм и моделей заменять задние амортизаторы можно на изделия других производителей. Хорошие отзывы можно найти в адрес белорусского концерна Fenox, который занимается выпуском запчастей для российских автомобилей. Неплохо себя зарекомендовала и продукция британской компании Delphi Corporation. Изделия этой фирмы идеально подходят для установки на машины, эксплуатирующиеся преимущественно в спортивном стиле.
Делаем сход развал ваз 2110 своими руками
Если проводить ремонт машины самостоятельно, то в этом случае можно сэкономить не только денежные средства, но и качественно провести ремонтные работы. И даже сход развал ваз 2110 своими руками можно сделать, главное чтобы были представления и определенный набор инструментов.
Так как уже были разобраны понятия схода и развала, теперь стоит рассмотреть, что такое кастор. При движении автомобиля, на него сильно действует кастор – это угол между представленной плоскостью и поворотом колес при повороте рулевого колеса. Кастор может быть как положительным, так и отрицательным, от него будет зависеть то, как ведущая ось будет сразу возвращаться на место. То есть при таких значениях автомобиль должен двигаться в нормальном положении. Тем самым угол развала и схождения периодически стоит проверять, но вот кастор устанавливают еще на заводе производители, и в дальнейшем его не изменяют. Теперь стоит разобраться, как самому сделать сход развал на ваз 2110.
Инструменты для проведения работ
Для того чтобы сделать сход развал своими руками у себя в гараже, вам потребуется небольшой набор инструментов которые я перечислил ниже.
| Набор ключей | Уровень | Рулетка |
| Линейка | Отвес | Специальная линейка для определения углов |
Регулируем угол развала ваз 2110
Вот и подошли вплотную к вопросу о том, как выставить сход развал самому на ваз 2110.
Чаще всего данные по градусам углов указаны в инструкции по эксплуатации на автомобиль ваз 2110, и они представлены в 0 градусов.
Перед тем как самому сделать сход развал на ваз 2110, необходимо заранее смочить все крепежные элементы, это нужно для того чтобы все гайки легко откручивались. Для измерения угла наклона используют строительный уровень.
Регулировка развала:
- на ободе колеса при помощи мела ставят две риски сверху и снизу.
- отвес закрепляют на крыле автомобиля, и затем измеряют расстояние между рисками, показания не должны разниться более чем на 1 мм.
- в идеале геометрия колес не точная, в этом случае автомобиль откатывают так, чтобы риски сдвинулись на 90 градусов, и снова снимают показания.
- после этого снова поворачивают колеса, но уже на 180о и снова замеряют.
- теперь снимают одно из колес, при помощи баллонного ключа, после этого немного откручивают кронштейн на амортизатор.
- затем поворотный кулак сдвигают на необходимое расстояние, все это поможет сделать более точные замеры развала.
- теперь можно установить колесо на место и немного качают автомобиль с небольшим надавливанием на колесо и снова делают замеры.
- все эти процедуры проводят до тех пор, пока не будет достигнута нужная цифра при измерениях.
Если говорить про ваз 2110, то тут показания должны иметь разницу в 1 мм.
Регулировка схождения
Чаще всего для проведения такого измерения используют обычные нитки, но в некоторых случаях специальную линейку. Для проведения таких работ необходимо автомобиль загнать на яму и руль выставляют ровно.
И теперь проводить работы в определенной последовательности:
на резине рядом с дисками нарисовать две риски.
далее линейку устанавливают так, чтобы ее концы совпадали с поставленными рисками.
также здесь можно использовать специальное оборудование со шкалой, она должна быть установлена на 0. Если такого оборудования, то линейкой следует проводить несколько замеров.
автомобиль проводят немного вперед, чтобы риски передвинулись и линейка вместе с колесом.
и в это время следить за показаниями линейки.
на задних и передних колесах показания могут быть разными, хотя этого не должно быть
В этом случае нужно будет проводить регулировку рулевых тяг.
контрящие гайки откручивают при помощи ключа на 27.
затем 24 ключом изменяют длину рулевой тяги, работы проводятся только с муфтой.
далее шкалу линейки необходимо поставить так, чтобы можно было отрегулировать схождение до 0 и придется сдвинуть машину немного назад.
если показания сошлись с нужным значением, то схождение завершено, но лучше перепроверить и опять немного сдвинуть автомобиль вперед.
также стоит обратить внимание на руль, если он смещен, то сразу будет понятно, что тяга выставлена не правильно. В этом случае нужно проверить, какая именно тяга нарушена, и ее придется увеличить.
Установка развал-схождения колёс на ВАЗ-2110: алгоритм
Многие автолюбители помнят незапамятные времена Советского союза, когда многие владельцы транспортных средств делали на своём «Жигуле» развал и схождение колёс при помощи нити. Если тогда уже была доступна эта технология, то чисто теоретически, эту операцию, возможно, проделать своими руками на любом автомобиле.
Видео расскажет, как самостоятельно выполнить регулировку угла развала-схождения колёс, какие инструменты и знания потребуются, а также повествуется о тонкостях и нюансах проводимой процедуры.
Углы развала и схождения
Износ протектора шин, в зависимости от положения угла развала-схождения.
Когда закончено ознакомление с теоретической частью, можно приступить непосредственно к практике. Для начала стоит разобраться о развале и схождении именно для «десятке».

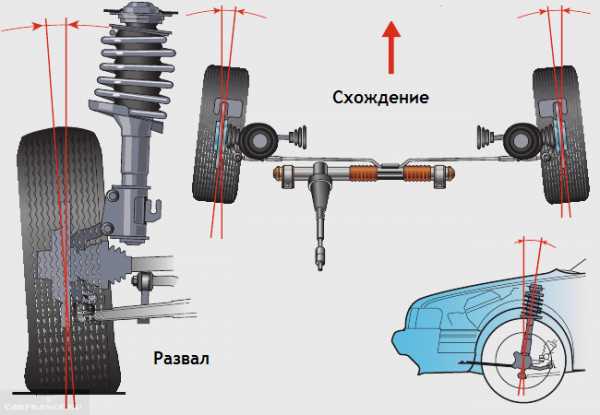

Развал-схождение и кастер.
Изменение нормального угла развала-схождения колёс приводит к негативным последствиям, особенно к износу протектора шин или не возможности нормально управлять автомобилем. Регулировку можно провести при помощи нити и грузика.

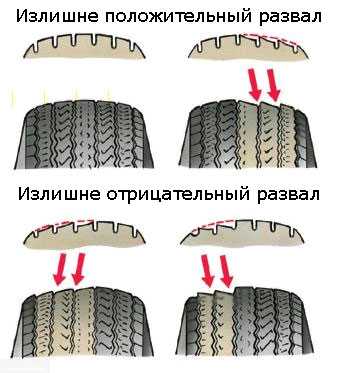

Шины при разном развале и схождении.
Нулевой развал соответствует тому, что величины А и Б равны (рис. ниже).

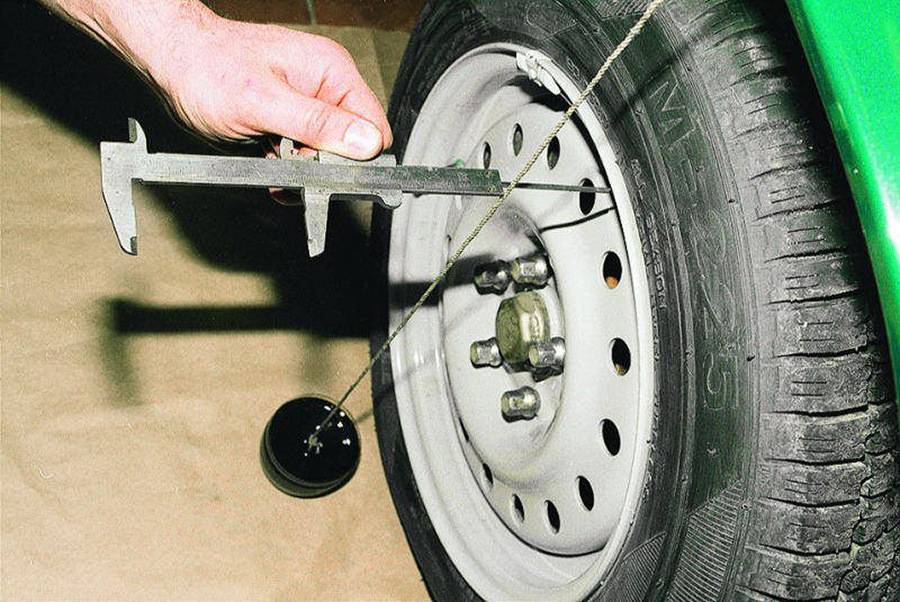

Изменение угла развала при помощи нити.
Чтобы точно определить угол схождения потребуется специальное оборудование, такое как цепь с динамометром или сдвижная линейка.
Изменение угла схождения.
Регулировка своими руками на ВАЗ-2110
Для начала стоит обжиться самоконтрящейся гайкой с маркировкой М12х1.25. Чтобы долго не искать, артикул для ВАЗ – 16105011. Одна шайба уменьшает кастер на 19 угловых минут.
Изменяем угол развала своими руками:
- Чтобы изменить регулировку, необходимо вывесить колесо и демонтировать его.
Схема расположения деталей подвески.
- Далее, послабляем верхний болт поворотного кулака.
- Вращаем гайку ключом, чтобы изменить положение развала.
Изменяем схождение
- На рулевых тягах есть шестигранник, при помощи которого можно регулировать схождение.
Проводим регулировку правого колеса.
- Чтобы отрегулировать правую тягу, выворачиваем руль влево. Для левой наоборот.
Расположение регулировочного шестигранника.
- Далее, ослабляем два стяжных винта.
- При помощи ключа на 17, проводим регулировочные действия.
Стяжной винт внешнего наконечника.
- Затягиваем винты, которые были откручены ранее.
Специального инструментария потребуется не так уж и много. Сейчас этой технологией почти не пользуются, поскольку существуют современные компьютерные стенды для проведения регулировки, которые все операции выполнят достаточно точно.
Сход развал ВАЗ 2110 своими руками
Ваз 2110 сход развал своими руками фото.
BMW E38 Club — Развал передних колес!
Развал-схождение.
регулировка угла развала и схождения.
Впрочем, развал схождение своими руками ВАЗ 2110 вполне обычная процедура
Диагностика и регулировка развал-схождения колес в Твери- Колесо.69.
Развал схождение своими руками на нексии » Информация об автомобилях.
Сход-развал своими руками.
Как отрегулировать схождение колес.
Развал схождение Ваз-2110.
Как сделать развал-схождение своими руками.
Пошаговая инструкция — как заменить передний опорный подшипник ВАЗ 2110.
Развал — схождение.
Замена передних амортизаторов в машине Ваз 2110.
Подвесной подшипник ваз 2106.
Развал-схождение.
схождения. регулировка.
Развал-схождение своими руками.
Угол кастера на ваз 2110 своими руками.
Геометрия передних колёс своими руками на примере ваз 2110.
Схождение колес автомобиля.
…национальный фотоархив, размещение частных фотографий, фотоальбомов. фот…
Самостоятельная регулировка развала передних колес.
Углы передней подвески ЛАДА(ВАЗ) 2110, 2111, 2112.
Развал схождение колес своими руками + видео.
У многих современных автомобилей имеется отрицательный развал колес задней …
Осторожно, поворот!
Когда нужно регулировать развал-схождение?
Регулировка угла схождения колес.
Как отрегулировать развал схождение на ваз 2109.
Диагностика и регулировка развала-схождения на Вольво.
Спецвыпуск ваз 2110 замена на.
Установка треугольных рычагов на ВАЗ 2110, ВАЗ 2112.
Регулировка углов установки колес Ваз 2106 Жигули.
еще подкорректировать, то можно ли для этой регулировки использовать гайки,…
Как правильно отрегулировать заслонки печки 1118
развал схождение своими руками на ваз 2107 Портал.
Регулировка угла кастера на Ваз 2115.
…применяя шлифовальную машину типа 602.210.004 ВАЗ или торцешлифовальную …
Так выполняется регулировка.
углы установки колес. угол кастора, развала и схождения.
