Где находится датчик холостого хода и его замена на лада калина

Замена датчика скорости на Лада «Калина»

Теперь, необходимо детально рассмотреть все этапы, связанные с заменой (снятием) необходимого нам элемента.

Первое что рекомендуется, это скинуть минусовую клемму от аккумулятора.
После чего, необходимо снять пластиковую крышку защищающую корпус двигателя (если она у вас установлена), демонтировать воздушный патрубок, который отходит от корпуса воздушного фильтра. Сделать это достаточно просто. Требуется лишь ослабить крестовой отверткой хомуты со стороны дросселя и корпуса воздушного фильтра. После того, как патрубок удален, необходимо разыскать область расположения коробки передач.
Быстро определить необходимый нам датчик скорости можно по присоединенному к нему проводу.
Аккуратно отсоединяем фишку с найденного элемента.
Берем в руку головку на 10 (при отсутствии можно использовать ключ того же размера).
Откручиваем удерживающую гайку.
Теперь, для облегчения процесса снятия, возьмем плоскую, длинную отвертку. Она поможет поддеть и удобно демонтировать датчик. Деталь необходимо пошатывать из стороны в сторону и одновременно вытягивать наружу.

Готово, все просто и достаточно быстро!

Не спешите выбрасывать

После успешного снятия изделия, не спешите выбрасывать или производить его замену. Следует произвести доскональный осмотр на предмет окислившихся контактов самого изделия, контактов подключаемой к нему фишки и целостность всех проводов. В случае обнаружения мест окислений или загрязнений, аккуратно зачистите их. Установите датчик обратно в гнездо и присоедините к нему фишку с питанием. Верните на место воздушный патрубок и минусовую клемму АКБ. Заведите двигатель и протестируйте работу приборов и поведение двигателя

Если неисправности не устранены, начинайте процесс с этапа этапу No1 и замените датчик на новый

Обратите внимание! После первоначальной зачистки всех контактов, вы можете сразу установить новое изделие и не тестировать работу старого. Все зависит от ваших целей и бюджета

Следует учесть!

После проведения всех работ, требуется сбросить ошибки электронного блока управления (если ранее данная ошибка высвечивалась на панели приборов). Теперь, все скоростные параметры, километраж и работа двигателя будут соответствовать заводским нормативам. Имейте в виду, что существует несколько разновидностей скоростных датчиков на Ладу Калину. Конкретный вид зависит от года выпуска того или иного автомобиля. Поэтому, уточняйте все подробности относительно совместимости у продавца авто товаров.

Плавают обороты на калине 8 клапанов причины

Возможность реализации обратной связи – преимущество систем электронного впрыска топлива и их кардинальное отличие от других систем питания двигателей внутреннего сгорания. При этом речь идет об управлении составом смеси и о прямом регулировании самого режима работы мотора – ЭБУ впрыска может либо корректировать обороты в некотором диапазоне (автомобили с «механическим» дросселем), либо ими управляет («электронный» дроссель).

Однако возможны ситуации, когда ЭСУД не способна поддержать нужный режим. Один из характерных симптомов этого – «плавание» оборотов, их постоянное изменение с четко выраженной периодичностью.

Схема подключения датчиков к ЭБУ

Посмотрим на разъём модуля ЭБУ, чтобы понять, как именно в нём нумеруются выводы:

ЭБУ M74: модуль с разными прошивками подходит для разных ДВС

Назначение клемм секции «1» приводится дальше:

A1: ДПКВ;

A3: датчик детонации;

B1: ДПКВ;

B3: датчик детонации;

B4: обмотка главного реле;

C2: датчик 21800-1413010 (клемма 2);

C3: ДМРВ либо датчик 21800-1413010 (клемма 4);

C4: нагрев ДК 1;

D1: «масса» ДК 2;

D3: датчик температуры тосола;

E1: «масса» резисторов дроссельной заслонки;

E4: клапан продувки адсорбера;

F1: «масса» датчика 21800-1413010 (клемма 1) либо ДМРВ;

F2: датчик скорости;

F4: форсунка;

G1: «масса» датчика температуры тосола;

G4: форсунка;

H1: «масса» блока;

H2: «масса» ДК 1;

H4: форсунка;

J1: клемма зажигания «15»;

J2: резистор дроссельной заслонки 2;

J3: ДК 2;

J4: форсунка;

K1: питание датчика 21800-1413010, ДМРВ и резисторов дроссельной заслонки;

K2: резистор дроссельной заслонки 1;

K3: ДК 1;

K4: нагрев ДК 2;

L1: катушка зажигания;

L4: мотор дроссельной заслонки;

M1: катушка зажигания;

M4: мотор дроссельной заслонки.

Распиновка секции «2»:

A1: обмотка реле муфты кондиционера;

A2: концевик педали газа 2;

A3: концевик педали газа 1;

A4: питание резистора педали газа 1;

B1: обмотка дополнительного реле стартёра;

B2: датчик давления хладагента;

B3: концевик педали сцепления;

B4: питание резистора педали газа 2;

C1: обмотка реле вентилятора 2;

C2: цифровой вход (инверсный) педали тормоза;

C3: цифровой вход педали тормоза;

C4: «масса» резистора педали газа 1;

D1: обмотка реле вентилятора 1;

D2: К-Line;

D3: тумблер включения кондиционера;

D4: «масса» резистора педали газа 2;

E1: обмотка главного реле;

E2: сигнал уровня топлива (выход);

E3: спидометр (выход);

E4: «масса» блока;

F1: лампа Check Engine;

F2: клемма зажигания «15»;

F3: датчик давления хладагента;

F4: тахометр;

G1: обмотка реле топливного насоса;

G2-G4: «масса» силовых выходов;

H1-H2: питание;

H4: диагностика вентилятора (вход).

Как заменить регулятор холостого хода на ВАЗ 1117-ВАЗ 1119?

Снятие: 1) Сперва проверьте регулятор, вить может он работает а вы его на новый менять собираетесь, делается это как мы уже сказали при помощи мульти-метра, а именно выключается зажигание у автомобиля (Но провода на аккумуляторе должны быть) и после чего от регулятора отсоединяется колодка проводов, у неё есть защёлка, вот на неё то вам и нужно будет нажать чтобы вынуть эту колодку и когда колодка оказывается отсоединена, сядьте в машину и поверните ключ для включения зажигания (Это когда все приборы загораются), после чего на тестере включите функцию вольтметра и подсоедините красный щуп идущий от него на вывод «А», а чёрный киньте на массу (Массой двигатель может выступать или дроссельный узел), точно такую же операцию проведите с выводами «В», «С» и «D» (Там всего четыре вывода, проще говоря со всеми выводами это проделайте) и если вольтметр выдаст показания 0.4-12 В, то значит всё нормально с регулятором, но есть ещё одна проверка на сопротивление, её тоже выполняйте, она заключается вот в чём, тестер переводится на функцию омметр и идущие два провода от тестера, замыкаются сразу на два контакта «А» и «В» (То есть красный провод к примеру к выводу «A» подсоедините, а чёрный к «B»), точно такая же операция и с выводами «С» и «D» производится, результат который должен будет выдать тестер около 0.040-0.080 кОм, если он даёт другие показания, то регулятор меняйте.

2) Переходим к снятию регулятора, по сути в его снятии нет ничего сложного, просто он не в очень удобном месте располагается и чтобы туда подлезть, лучше всего снять дроссельный узел с автомобиля, а то до винтов крепления регулятора вы вряд ли доберётесь, снимается этот узел очень легко, выворачивается несколько гаек его крепления и после этого узел снимается со шпилек ресивера, более подробно читайте в статье: «Замена дроссельного узла на автомобиле», ну только шланги никакие отсоединять от штуцеров узла не нужно, просто отверните гайки и снимите его и положите (Можете в руке так же держать).

Примечание! По сути узел можно и не снимать полностью, но так будет просто удобней, но всё же если вы не захотите его снимать то можете чуть-чуть гайки отвернуть которые его крепят и по шпилькам сдвинуть дроссельный узел от места его установки, чтобы он немного вышел и не стоял в притык с ресивером!

3) Теперь берите отвёртку и ею отверните два винта по бокам, которые крепят регулятор холостого хода к дроссельному узлу (Один из винтов указан стрелкой), после этого потянув за регулятор, снимите его со своего посадочного места.

Установка: Устанавливается новый регулятор на своё место в обратном порядке снятию, перед установкой или вообще перед покупкой, желательно линейкой или же чем то ещё смерить расстояние между концом иглы клапана и монтажным фланцем (Это расстояние указано буквой «L» на маленьком фото), оно не должно превышать отметку в «23 мм», в противном случае при установке регулятор повредится (Потому что его игла упрётся в седло, если расстояние будет слишком большим), кроме этого очистите чем ни будь от загрязнений ещё посадочное место где регулятор был установлен и по возможности воздушный канал внутри дроссельного узла очистите (Это мы ещё в начале статьи вам объясняли, что дроссельную заслонку периодически чистить нужно) и кстати на новом регуляторе уплотнительное кольцо присутствует (Указано стрелкой), вы его моторным маслом смажьте и после этого установите регулятор на своё место и затяните винты которые его крепят, моментом 3-4 Н•м.

Дополнительный видео-ролик: Увидеть процесс замены регулятора на новый, на примере автомобиля ВАЗ 2110 можно в ролике чуть ниже, кроме того в том ролике ещё показан процесс замены Датчика Положения Дроссельной Заслонки.

Примечание! Чтобы при выборе регулятора холостого хода вы не попались на покупку подделки, просмотрите очень интересный и поучительный видео-ролик ниже, в котором как раз таки и рассказывается как нужно правильно выбирать регулятор и какой стоит покупать, а какой подделка!

Источник

Как заменить регулятор холостого хода на ВАЗ 1117-ВАЗ 1119?

Снятие:
1) Сперва проверьте регулятор, вить может он работает а вы его на новый менять собираетесь, делается это как мы уже сказали при помощи мульти-метра, а именно выключается зажигание у автомобиля (Но провода на аккумуляторе должны быть) и после чего от регулятора отсоединяется колодка проводов, у неё есть защёлка, вот на неё то вам и нужно будет нажать чтобы вынуть эту колодку и когда колодка оказывается отсоединена, сядьте в машину и поверните ключ для включения зажигания (Это когда все приборы загораются), после чего на тестере включите функцию вольтметра и подсоедините красный щуп идущий от него на вывод «А», а чёрный киньте на массу (Массой двигатель может выступать или дроссельный узел), точно такую же операцию проведите с выводами «В», «С» и «D» (Там всего четыре вывода, проще говоря со всеми выводами это проделайте) и если вольтметр выдаст показания 0.4-12 В, то значит всё нормально с регулятором, но есть ещё одна проверка на сопротивление, её тоже выполняйте, она заключается вот в чём, тестер переводится на функцию омметр и идущие два провода от тестера, замыкаются сразу на два контакта «А» и «В» (То есть красный провод к примеру к выводу «A» подсоедините, а чёрный к «B»), точно такая же операция и с выводами «С» и «D» производится, результат который должен будет выдать тестер около 0.040-0.080 кОм, если он даёт другие показания, то регулятор меняйте.

2) Переходим к снятию регулятора, по сути в его снятии нет ничего сложного, просто он не в очень удобном месте располагается и чтобы туда подлезть, лучше всего снять дроссельный узел с автомобиля, а то до винтов крепления регулятора вы вряд ли доберётесь, снимается этот узел очень легко, выворачивается несколько гаек его крепления и после этого узел снимается со шпилек ресивера, более подробно читайте в статье: «», ну только шланги никакие отсоединять от штуцеров узла не нужно, просто отверните гайки и снимите его и положите (Можете в руке так же держать).

Примечание!
По сути узел можно и не снимать полностью, но так будет просто удобней, но всё же если вы не захотите его снимать то можете чуть-чуть гайки отвернуть которые его крепят и по шпилькам сдвинуть дроссельный узел от места его установки, чтобы он немного вышел и не стоял в притык с ресивером!

Установка:
Устанавливается новый регулятор на своё место в обратном порядке снятию, перед установкой или вообще перед покупкой, желательно линейкой или же чем то ещё смерить расстояние между концом иглы клапана и монтажным фланцем (Это расстояние указано буквой «L» на маленьком фото), оно не должно превышать отметку в «23 мм», в противном случае при установке регулятор повредится (Потому что его игла упрётся в седло, если расстояние будет слишком большим), кроме этого очистите чем ни будь от загрязнений ещё посадочное место где регулятор был установлен и по возможности воздушный канал внутри дроссельного узла очистите (Это мы ещё в начале статьи вам объясняли, что дроссельную заслонку периодически чистить нужно) и кстати на новом регуляторе уплотнительное кольцо присутствует (Указано стрелкой), вы его моторным маслом смажьте и после этого установите регулятор на своё место и затяните винты которые его крепят, моментом 3-4 Н•м.

Дополнительный видео-ролик:
Увидеть процесс замены регулятора на новый, на примере автомобиля ВАЗ 2110 можно в ролике чуть ниже, кроме того в том ролике ещё показан процесс замены Датчика Положения Дроссельной Заслонки.

Примечание!
Чтобы при выборе регулятора холостого хода вы не попались на покупку подделки, просмотрите очень интересный и поучительный видео-ролик ниже, в котором как раз таки и рассказывается как нужно правильно выбирать регулятор и какой стоит покупать, а какой подделка!

Неисправности регулятора холостого хода и его проверка

В автомобилях, оборудованных инжектором, за холостые обороты двигателя и холодный пуск отвечает отдельный исполнительный механизм (РХХ), управляемый контроллером.

Хотя его конструкция проста и надежна, в течение эксплуатации авто элемент может работать некорректно либо, как всякая другая деталь, отказывает по причине естественного износа.

Как выявить симптомы неисправности и проверить регулятор холостого хода в гаражных условиях, подробно рассказывается в данной публикации.

Как работает регулятор?

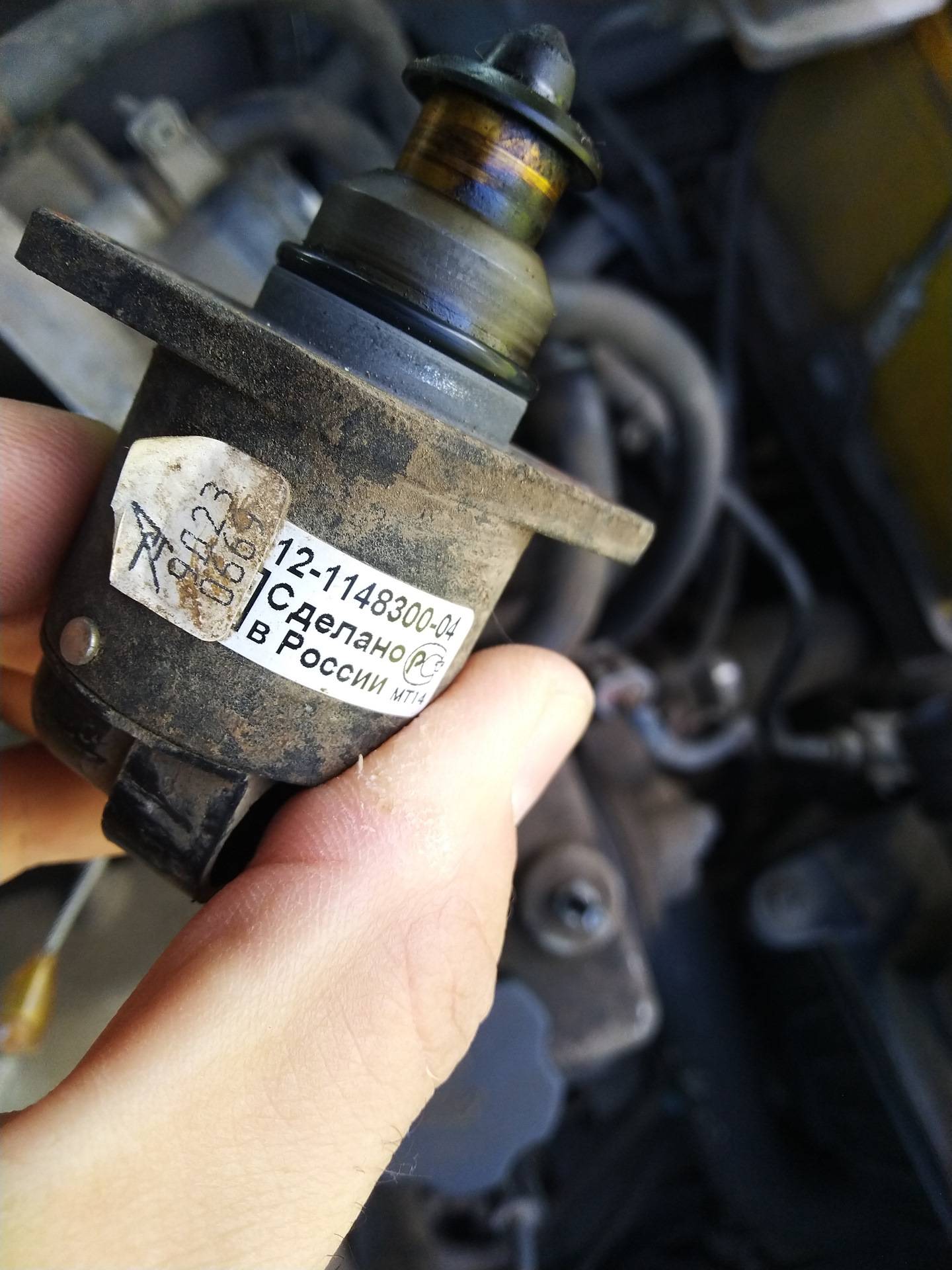

В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.

Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения.

Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе.

Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.

После включения водителем зажигания контроллер приводит в действие двигатель регулятора, заставляя открыть воздушный канал холостого хода. Величину открытия ЭБУ вычисляет по датчику температуры – если двигатель холодный, шток отодвинется сильнее.
В момент запуска форсунки подают обогащенную смесь в цилиндры. Затем количество топлива уменьшается, чтобы мотор не «задохнулся» и не заглох. Число оборотов отслеживается блоком управления с помощью датчика положения коленчатого вала.
Объем поступающего через РХХ воздуха учитывается датчиком ДМРВ, стоящим на входном патрубке, при этом поддерживаются повышенные обороты коленвала (1200–1500 об/мин).
По температурному датчику блок управления «видит», что двигатель прогревается и постепенно уменьшает холостые обороты, отдавая команду РХХ прикрыть сечение обводного канала. Когда температура достигает приемлемой величины (60 °С и более), регулятор поддерживает обороты на уровне 850 об/мин.

Примечание. Если производится запуск прогретого мотора, контроллер сразу устанавливает шток РХХ в рабочее положение, соответствующее нормальным холостым оборотам.

Симптомы и причины неисправности РХХ

Признаки неисправности датчика холостого хода проявляются следующим образом:

при холодном пуске число оборотов коленчатого вала не увеличивается, отчего двигатель работает нестабильно и стремится заглохнуть;
отмечается падение количества оборотов ХХ после существенного увеличения нагрузки на генератор – включения фар, электрических отопителей и так далее;
мотор периодически глохнет в момент выключения какой-либо передачи механической КПП (симптом проявляется в процессе движения);
обороты «плавают» — самопроизвольно повышаются и снижаются.

Важный момент! Существует ошибочное мнение, что поломка регулятора обязательно сопровождается включением индикатора Check Engine на приборной панели. Поскольку элемент является исполнительным механизмом, опция светового предупреждения предусмотрена далеко не во всех автомобилях.

Если на машине отмечаются признаки неисправности РХХ в виде плавающих оборотов мотора на холостом ходу, может понадобиться расширенная диагностика.

Самопроизвольное изменение частоты вращения коленчатого вала происходит по многим причинам – выход из строя какого-либо датчика, подсос воздуха, неисправности газораспределения и так далее.

Поиск неполадок лучше начать именно с проверки регулятора.

Отказ РХХ происходит по трем основным причинам:

Обрыв или плохой контакт в цепи питания. Проще говоря, проблемы с проводкой.
Поломка шагового двигателя из-за естественного износа. В данном случае поможет только замена датчика холостого хода.
Загрязнение штока и конуса масляным налетом.

Существует и четвертая причина – неполадки электронного блока управления. Проблема встречается довольно редко и сопровождается дополнительными признаками – повышение расхода бензина, нестабильная работа на всех режимах, затрудненный пуск и тому подобное.

Масляный нагар попадает на шток благодаря вторичным газам, направляемым системой вентиляции картера на повторное дожигание. Чем изношеннее двигатель, тем больше отложений нарастает на рабочем конусе. В результате перемещение штока затрудняется, в запущенных случаях механизм попросту заклинивает.

Замена датчика холостого хода

Замена датчика начинается, выполняем демонтаж устройства.

Снимаем экран мотора с LADA Kalina и отсоединяем кабельные разъемы от соответствующих колодок на дроссельном блоке и регуляторе холостых оборотов. Чтобы отсоединить патрубки обогрева потребуется частично слить антифриз. Выполняем указанные манипуляции. Для демонтажа самого устройства нам понадобится обычная отвертка, имеющая крестообразный профиль. Снимаем патрубок, ведущий от системы проветривания картера. Делаем это путем ослабления хомутов и их сдвига. Этот шланг временно откладываем. Такие манипуляции повторяем с патрубками подвода хладагента (если они ранее не сняты) и продувки контура абсорбера. Воспользовавшись ключом на «13» (головкой удобнее), выполняем съем дроссельного блока. Он прикреплен к впускному ресиверу гайками. Смотрим на прокладку. Если обнаружены повреждения, то обязательно меняем, иначе система впуска получит нежелательные подсосы воздуха. Монтаж регулятора в машине LADA Kalina также прост и выполняется с «прицелом» на обратную последовательность манипуляций при разборке

Здесь важно предварительно замерить иглу. Оптимальное положение будет подтверждать выход из корпуса регулятора на длину не менее 23 мм. Для замерного действия привлекаем штангенциркуль

Для замерного действия привлекаем штангенциркуль

Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель)

Для замерного действия привлекаем штангенциркуль. Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель).

Оголенный край элемента прикладываем к отрицательному контакту. Игла движется медленно, в связи с чем, потребуется достаточно много таких касаний.

Очистка РХХ

Работа по устранению неисправностей регулятора холостого хода своими руками заключается в его банальной промывке от нагара. Для этого нужно следовать инструкции:

отсоединить фишку проводов от датчика;
выкрутить два крепёжных винта небольшой фигурной отвёрткой и извлечь датчик из посадочного гнезда;
с помощью WD-40 или очистителя для карбюратора промыть конус иглы.

Этими же средствами можно протереть контакты регулятора и весь дроссельный узел.

Дроссельная заслонка

Когда водитель давит на педаль газа, дроссельная заслонка открывается, пропуская в камеры сгорания больше воздуха. Кислород смешивается с топливом, после чего приготовленная смесь сгорает. Чем больше водитель давит на педаль газа, тем шире открывается заслонка и тем больше поступает воздуха. Но нередко на стенках заслонки скапливается нагар, и ее неплотное закрытие вызывает нарушения в работе силовой установки.

Дроссельный узел находится за воздушным фильтром двигателя. Такое расположение характерно не только для Лады Калины, но и для многих других автомобилей. В зависимости от типа двигателя работа заслонки может управляться электронной педалью газа или тросиковым приводом.

Многие автолюбители сталкивались с понятием плавающих оборотов на холостом ходу двигателя. Для Лады Калины, как показывает практика – это частая неисправность, которую можно устранить своими руками, но иногда потребуется задействовать автосервис.

Плавают обороты на холостом ходу

Связано это может быть со многими факторами.

Рассмотрим, основные причины возникновения плавающих оборотов двигателя:

Неисправность в топливной системе .
Неисправность элементов топливной системы
Проблемы в зажигании .
Проблемы с замком зажигания или проводкой
Ошибки ЭБУ .
Устранение ошибок ЭБУ
Некачественное топливо .
Некачественный бензин влияет напрямую на работу силового агрегата

Все эти причины служат тому, что появляется такой эффект. Самой распространенной причиной является появление проблем с впрыском.

Методы лечения

Итак, рассмотрим последовательность действий для устранения причин возникновения плавающих оборотов двигателя.

Топливная система

Как показывает практика и опыт, плавающие обороты появляются в случае неравномерной подачи горючего в камеры сгорания, или постоянное изменения количества топливной смеси.

Чистка снятой форсунки

В первую очередь, это связано с форсунками, которые могут быть загрязненными. При этом, это может не чувствоваться при движении, а вот на холостых оборотах тахометр сразу это покажет. Поэтому, необходимо демонтировать и проверить форсунки на специальном стенде.

Чистая сеточка бензонасоса

Также, неисправность может быть вызвана поломкой бензинового насоса, который подает топливо не равномерно или засоренность топливного фильтра . При необходимости нужно заменить фильтрующий элемент и проверить топливный насос.

Чистим блок дроссельной заслонки

Изменение количества топливной смеси может быть связано с засоренностью дросселя или износом воздушного фильтра. Поэтому, фильтрующий элемент меняется, а .

Снятый дроссель до и после чистки

Проблемы с зажиганием

Проблемы с холостым ходом могут возникать вследствие неверной работы системы зажигания. А именно, это может быть связано с замком или проводкой. Так, стоит проверить и при необходимости заменить поврежденные элементы. Лучше всего менять замок зажигания в сборе, а провода, которые идут от него прозвонить на работоспособность.

Ошибки ЭБУ

Нередко, неисправность автомобиля связана с , а также с неисправностью контроллеров на плате. Конечно, еще одной причиной может послужить прошивка, которая вышла со строя. Многие автолюбители меняют операционную систему, но это не всегда помогает.

Снятый с автомобиля ЭБУ

Как показывает практика, неисправность ЭБУ может послужить проблемой для работоспособности многих систем. Поэтому, если не удалось устранить неисправность предыдущими способами, необходимо заменить блок управления. Конечно, может помочь установка операционной системы от Лады Калины Спорт K-Line, но не всегда проблема исчезает полностью.

Некачественное топливо

Во многих случаях, плохое качество заливаемого может послужить поводом засорение системы топливопроводов и впрыска, что в свою очередь дает эффект неравномерной подачи горючего. Для устранения неисправности следует слить старое горючее, прочистить топливную систему и залить новый качественный бензин.

Стоит понимать, что от качества топлива зависит не только работа мотора, но и его долговечность

Диагностика работоспособности

Проверка работоспособности заключается: 1. В прозвонке (проверке) мультиметром изделия. 2. Разборке и визуальном осмотре внутренних составляющих детали. 3. Замена датчика не заведомо исправный.

Первый способ предусматривает поочередное измерение контактов демонтированного датчика. Смысл в том, чтобы проверить каждый контакт в отдельности и попарно (второй и третий контакт). Сделать это достаточно удобно, так как на месте подключения контактной фишки все разъемы пронумерованы.

Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин)

Извлеките все внутренние элементы и обратите внимание на их целостность и работоспособность. Помимо состояния пружин, обратите внимание на металлическую контактную пластину. На ней не должно быть следов окислений и загрязнений

Если таковые имеются, зачистите их

На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь. Протестируйте работу автомобиля ездой в различных режимах, при переключении повышенных и пониженных передач. При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).

Особенности функционала

Основным предназначением рассматриваемого здесь датчика в Лада Калина является измерение основных параметров в системе впуска и регулировка оборотов. Это осуществляется путем посыла импульсов в управляющий модуль мотора, который на основании полученных данных корректирует объем впрыскиваемого топлива.

Новая Лада: Почему плохо включается первая передача в lada kalina: причины и решение

В связи с тем, что указанный регулятор холостого хода выступает в роли исполнительного приспособления, то определение его выхода из строя является весьма сложной задачей. Это обуславливается отсутствием в Лада Калина полезной функции самодиагностики.

Устройство призвано обеспечивать контроль объемов воздуха, которые по впускному тракту направляются в камеры сгорания мотора. Здесь поступление воздушной массы (также измеренной ДМРВ) осуществляется по специальному каналу, минуя дроссельную заслонку, которая в режиме холостых оборотов закрыта.

Данный регулятор холостого хода участвует в прогреве мотора 8 клапанов, обеспечивая своевременное достижение агрегатом своего рабочего температурного показателя.

В момент включения зажигания из регулятора «выползает» шток, который достигает специально предназначенного отверстия. Это называется первоначальным положением датчика.

Далее обозначим первостепенные функции этого устройства:

регулировка оптимальной массы воздуха;
участие в прогреве мотора 8 клапанов;
определение и корректировка числа оборотов.

Проверка

Среди профессионалов и автолюбителей существует множество способов для проверки работоспособности датчика. Но мы с вами подробно остановимся только на самых действенных и простых методах:

Первый метод. Смысл данного способа – это проверить работу самого датчика. Для этого необходимо извлечь изделие из места крепления, взять его в руку, подключить к нему контактную колодку питания (если она не подключена) и завести двигатель автомобиля. При этом на исправном устройстве при старте мотора игла датчика должна выдвинуться. Ели этого не произошло, то в его работа нарушена либо устройство неисправно.
Второй метод. Предполагает использования вольтметра. Задача – проверить подачу надлежащего напряжения поступающего на датчик. Для этого датчик отключается от контактной фишки, а к его выводам подключается измерительное устройство. После чего, включается зажигание, и поочередно анализируются все выводы контактной фишки. Рабочие параметры сопротивления должны составлять около пятидесяти Ом или стремиться к бесконечности. Уровень напряжения должен соответствовать 12 вольтам. Если показатель напряжения меньше, то это свидетельствует о ненадлежащей работе АКБ либо причина связана обрывами электро цепи или работой ЭБУ.
Третий подход предусматривает проверку сопротивления внешней и внутренней обмотки датчика. Производить измерительные работы следует при помощи мультиметра. Параметры контактов после замеров должны быть в пределах от 40 до 80 Ом. При отклонении или нулевых значениях прибора при замерах, РХХ подлежит замене.

Определяем неисправность самостоятельно

Регулятор призван поддерживать обороты холостого хода в заданном диапазоне и обеспечивать корректный и своевременный прогрев мотора.

Хотя сбои в функционировании двигателя в данном режиме происходят на Лада Калина редко, практика позволила установить определенный набор признаков, свидетельствующих о неисправности регулятора.

В их числе:

трудности с запуском агрегата;
во время нахождения коробки передач в нейтральном положении наблюдаются «плавающие» обороты мотора;
при переключении ступеней трансмиссии на ходу происходит несанкционированный останов двигателя;
с началом прогрева агрегата при низких наружных температурах обороты не способны преодолеть рубеж в 1500 в минуту, что «затягивает» время достижения рабочей температуры.

Наблюдательные владельцы Лада Калина свидетельствуют о снижении оборотов после включения компрессора климатической установки. Нередко это приводит к останову мотора, а на приборке загорается символ давления смазки в агрегате.

Самой распространенной поломкой является неустойчивость оборотов. При пробегах, превышающих 50-тысячный рубеж, и если появились такие симптомы, то предварительно рекомендуем выполнить очистку полости дроссельного узла. Только после этого можно осуществить замену регулятора. Это устройство не ремонтируется, поэтому указанное действие становится безальтернативной мерой.

Калина 2 или Приора

Замена переднего ступичного подшипника Калина

Замена троса ручника Калина видео

Замена датчика не характеризуется какими-либо сложностями и позволяет осуществить ее максимально оперативно, главное знать, где находится он.
